| Type de produit | Lecteur RFID UHF |
| Modèle | DTE939 |
| Marque | IFM |
| Gammes de fréquences | Europe : 865-868 MHz, Amériques : 902-928 MHz, Chine : 920,5-924,5 MHz, Canada : 902-928 MHz, Mexique : 902-928 MHz, Australie : 920-926 MHz, Indonésie : 920-923 MHz, Malaisie : 919-923 MHz, Singapour : 920-925 MHz |
| Protocoles supportés | EPC-Gen2 ; autres protocoles disponibles via mise à jour logicielle |
| Nombre d'antennes externes | Jusqu'à 4 (connecteurs Reverse TNC, 50 Ω) |
| Alimentation | 24 V DC via M12 4 pôles (codage A) ou PoE+ (Power over Ethernet) via M12 8 pôles (codage X) ; puissance max. 100 W |
| Puissance de sortie max. | Variable selon pays : 2 W ERP (Europe, Malaisie, Singapour), 4 W EIRP (Malaisie), 400 mW EIRP (Indonésie) |
| Interface Ethernet | Oui, M12 8 pôles codage X, blindé |
| Entrées TOR | 4 entrées, séparées galvaniquement, max. 30 V DC, 0,5 A par entrée |
| Sorties TOR | 4 sorties, séparées galvaniquement, max. 30 V DC, 0,5 A par sortie, total max. 1,5 A (1,1 A avec alim. auxiliaire) |
| LED indicatrices | 1 LED PWR (2 couleurs : jaune/vert) et 4 LED librement programmables (RVB) |
| Bip sonore | Oui, programmable : 1 bref (démarrage réussi), 2 longs (erreur) |
| Montage | Fixation par trous de montage M6 ; utiliser des protections anti-traction pour les connecteurs M12 |
| Conditions d'utilisation | Intérieur, environnements industriels ; température et humidité selon fiche technique |
| Cybersécurité | Utiliser sur réseaux fiables, définir mot de passe système à la première mise en service, vérifier les mises à jour firmware, réinitialiser aux réglages d'usine avant mise hors service |
| Maintenance | Nettoyage avec un chiffon sec ; aucune maintenance utilisateur |
| Réparabilité | Réparation par le fabricant uniquement ; ne pas ouvrir l'appareil |
| Homologations | CE, FCC Partie 15, ISED Canada, MCMC Malaisie, IDA Singapour |
| Distance de sécurité (exposition RF) | Min. 23 cm (CE/FCC) ou 34 cm (ISED) entre l'antenne et les personnes |
FOIRE AUX QUESTIONS - DTE939 IFM
Questions des utilisateurs sur DTE939 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lecteur RFID au format PDF gratuitement ! Retrouvez votre notice DTE939 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DTE939 de la marque IFM.
MODE D'EMPLOI DTE939 IFM
Notice d'utilisation
Lecteur RFID UHF
DTE830
DTE930
DTE939
Contenu
1 Remarques préliminaires 3
1.1 Symboles utilisés 3
1.2 Avertissements utilisés 3
1.3 Notes légales 3
1.4 Information Open Source 4
2 Consignes de sécurité.... 5
2.1 Cybersécurité 5
3 Usage prévu 7
4 Fourniture 8
5 Fonctions 9
6 Montage 10
6.1 Installer l'appareil 10
6.2 Eliminer les perturbations radioélectriques 10
7 Raccordement électrique 12
7.1 Schéma de branchement 13
7.2 Alimentation en courant 13
7.3 Connexion Ethernet 14
7.4 Entrées et sorties TOR 14

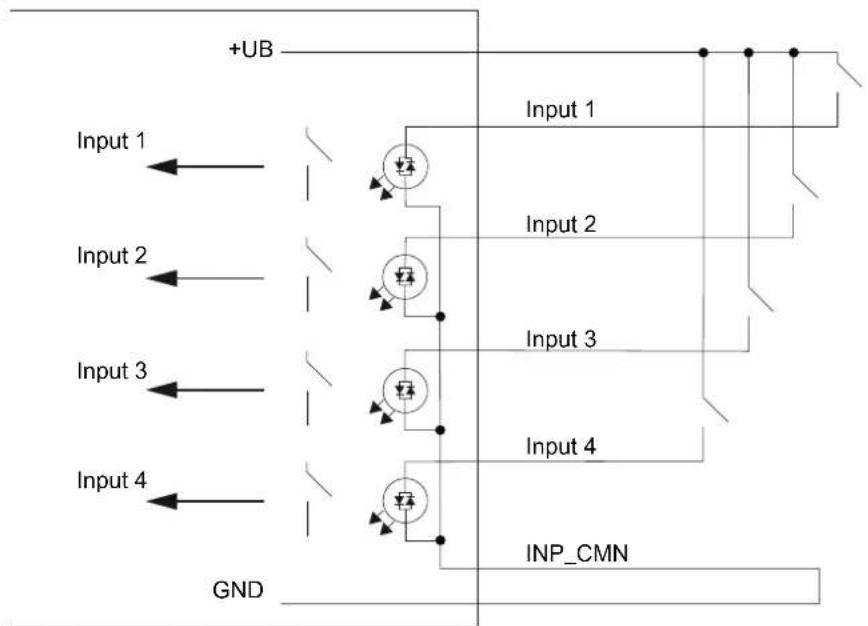

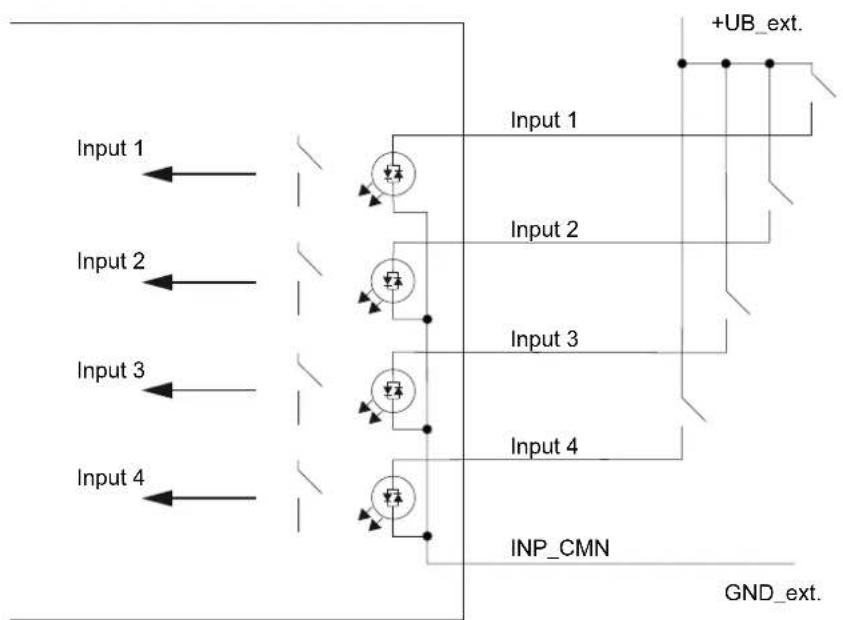

7.4.1 Entrées TOR.... 14

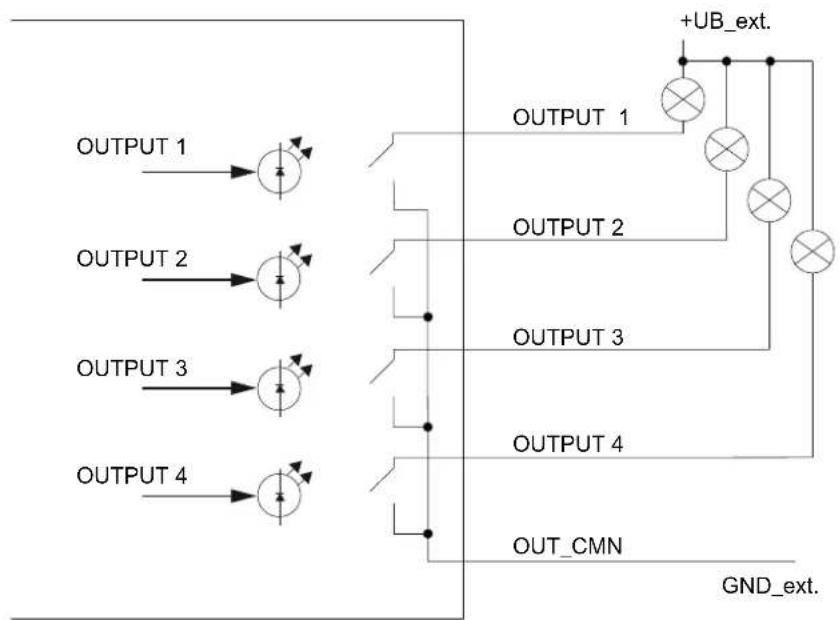

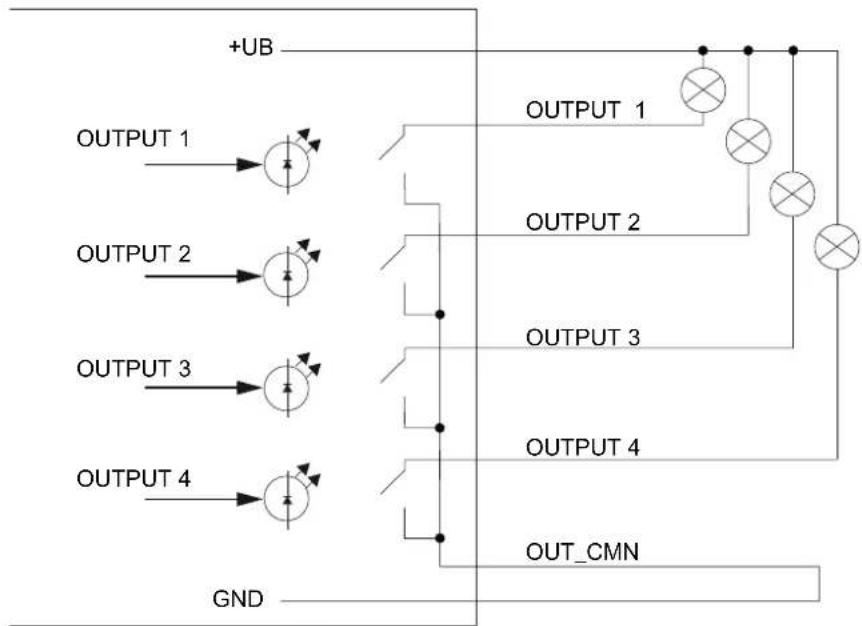

7.4.2 Sorties TOR 15
7.5 Connexion antenne 16
8 Eléments de service et d'indication 18
8.1 LED PWR 18
8.2 LED 1/2/3/4.... 18
8.3 Bip sonore.... 18
9 Maintenance, réparation et élimination 19
10 Homologations/normes 20
10.1 Marquage CE 20
10.2 Marquage FCC 20
10.3 Règlements d'homologation ISED Canada 20
10.3.1 Déclaration ISED sur l'exposition aux rayonnements HF.... 21
10.4 Singapour 21
10.5 Marquage MCMC 21
1 Remarques préliminaires
Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.
1.1 Symboles utilisés
√ Condition préalable
Action à effectuer
Réaction, résultat
[...] Désignation d'une touche, d'un bouton ou d'un affichage
→ Référence
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations
Information
Remarque supplémentaire
1.2 Avertissements utilisés
INFORMATION IMPORTANTE
Avertissement sur les dommages matériels
1.3 Notes légales
© Tous droits réservés par ifm electronic gmbh. Cette notice ne doit pas être reproduite ni exploitée, même par extraits, sans l'accord d'ifm electronic gmbh.
Tous les noms de produit, images, sociétés ou d'autres marques sont la propriété des titulaires :
- AS-i est la propriété d'AS-International Association, (→ www.as-interface.net)
• CAN est la propriété de Robert Bosch GmbH, Allemagne (→ www.bosch.de) - CANopen est la propriété de CiA (CAN in Automation e.V.), Allemagne ( www.can-cia.org)
- CODESYS™ est la propriété de CODESYS GmbH, Allemagne (→ www.codesys.com)
- DeviceNet™ est la propriété d'ODVA™ (Open DeviceNet Vendor Association), Etats-Unis (→ www.odva.org)
- EtherNet/IP ^ est la propriété d'ODVA ^TM
- EtherCAT ^® est une marque enregistrée et une technologie breveté et agréé par Beckhoff Automation GmbH, Allemagne
- IO-Link ^ est la propriété de PROFIBUS Nutzerorganisation e.V., Allemagne ( www.io-link.com)
- ISOBUS est la propriété d'AEF – Agricultural Industry Electronics Foundation e.V., Allemagne (→ www.aef-online.org)
- Microsoft ^ est la propriété de Microsoft Corporation, Etats-Unis (→ www.microsoft.com)
- Modbus® est la propriété de Schneider Electric SE, France (→ www.schneider-electric.com)
- PROFIBUS ^ est la propriété de PROFIBUS Nutzerorganisation e.V., Allemagne (→ www.profibus.com)
- PROFINET ^ est la propriété de PROFIBUS Nutzerorganisation e.V., Allemagne
- Windows ^ est la propriété de Microsoft Corporation, Etats-Unis
1.4 Information Open Source
2 Consignes de sécurité
Remarques générales
- L'appareil décrit ici est un composant à intégrer dans un système.
– L'installateur du système est responsable de la sécurité du système.
- L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel autorisé par l'installateur du système.
- Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
- Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
- Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
- Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et corporels.
- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
- Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
- Assurer une protection efficace de l'appareil et des câbles contre l'endommagement.
Equipements radio
En général, les équipements radio ne doivent pas être utilisés à proximité de stations d'essence, de dépôts de carburants, d'usines chimiques ou de lieux où il existe des risques de détonation.
▶ Ne pas transporter et stocker de gaz, liquides inflammables ou de substances explosives près de l'appareil.
Perturbations d'appareils électroniques et médicaux
L'emploi de l'appareil peut affecter le bon fonctionnement des appareils électroniques qui ne sont pas correctement blindés.
▶ Mettre l'appareil hors tension à proximité des équipements médicaux.
En cas de problèmes, contacter le fabricant de l'appareil.
2.1 Cybersécurité
Installation
L'appareil est conçu pour fonctionner dans un environnement sûr selon CEI 62443-1-1.
▶ Effectuer une évaluation des risques de l'installation selon CEI 62443-1-1.
▶ Prendre des mesures pour assurer la sécurité physique.
S'assurer que seules les personnes autorisées ont accès à l'appareil, à ses interfaces et aux tags RFID.
Fonctionnement
Respecter les fonctions de sécurité décrites dans la documentation de l'appareil et les recommandations pour leur utilisation.
Maintenance
Vérifier régulièrement si des mises à jour du logiciel sont disponibles pour l'appareil.
Sauvegarder la configuration et les données du système conformément aux processus de gestion du changement de votre entreprise.
Mise hors service
Veiller à ce qu'aucune information sensible ne tombe entre les mains de personnes non autorisées.
Avant de mettre l'appareil hors service, toujours réinitialiser les réglages du système sur les réglages d'usine.
Interface Ethernet
L'appareil ne dispose d'aucune protection intégrée contre les accès non autorisés.
N'utiliser l'appareil que sur des réseaux fiables.
Exemples de réseaux fiables (selon CEI 62443-3-1, partie 5) :
- Réseaux internes d'entreprises (Local Area Networks - LANs)
- Réseaux gérés et sécurisés par le service informatique
- Systèmes de contrôle industriel (Industrial Control Systems - ICS)
- Réseaux pour le contrôle et la surveillance des processus industriels
- Les ICS sont isolés des autres réseaux
- Connexion point à point entre l'appareil et son partenaire de communication direct
Définir le mot de passe du système lors de la première mise en service.
RFID
Les TAGs sont portables et peuvent être dupliqués.
S'assurer que les TAGs sont utilisés dans un environnement sécurisé.
▶ Ne pas sauvegarder de données sensibles sur des TAGs non cryptés, par exemple des données personnelles ou financières.
Mise à jour du logiciel
Assurer l'intégrité et l'authenticité de la mise à jour du logiciel en prenant les mesures organisationnelles suivantes :
Télécharger le nouveau fichier firmware sur un ordinateur portable/PC sécurisé.
▶ Calculer la valeur de hachage SHA-256 pour le fichier firmware téléchargé, www.ifm.com/cnt/product-security.
Vérifier si la valeur de hachage calculée correspond à la valeur de hachage SHA-256 mise à disposition sur le site web d'ifm.
▶ Installer le fichier firmware sur l'appareil via une connexion sécurisée, par exemple une connexion point à point.
3 Usage prévu
Le lecteur RFID multiprotocole DTE830 / DTE930 / DTE939 lis des TAG RFID actifs et passifs dans différentes gammes de fréquence :
| Pays Gamme de fréquence Performance | ||
| Europe 865 - 868 MHz | ||
| Amérique 902 - 928 MHz | ||
| Chine 920,5 - 924,5 MHz 2 W (ERP) | ||
| Canada 902 - 928 MHz | ||
| Mexique 902 - 928 MHz | ||
| Australie 920 - 926 MHz | ||
| Indonésie 920 - 923 MHz max. 400 mW (EIRP) | ||
| Malaisie 919 - 923 MHz 2 W (ERP) / 4 W (EIRP) | ||
| Singapour 920 - 925 MHz 2 W (ERP) |
Selon le pays, l'appareil ne peut être utilisé que dans certaines gammes de fréquences et avec une puissance maximale.
▶ Utiliser l'appareil uniquement dans la gamme de fréquence indiquée et avec la puissance maximale.
A la livraison, l'appareil peut lire et écrire des tags selon le standard EPC-Gen2. D'autres protocoles peuvent être installés via des mises à jour du logiciel.
L'appareil dispose d'un maximum de 4 prises antenne externes pour le raccordement des antennes d'émission et de réception pour la communication avec les TAG RFID.
La sécurité de l'appareil est conçue pour l'utilisation à l'intérieur.
En raison des exigences relatives aux émissions de parasites électromagnétiques, l'appareil est destiné à l'utilisation dans les environnements industriels. L'appareil n'est pas approprié pour l'utilisation dans des lieux de résidence.
L'appareil doit seulement être utilisé dans les conditions environnantes indiquées dans la fiche technique.
4 Fourniture
- Appareil
- Notice générale
- Notice homologation radio
L'appareil est livré sans accessoires de montage ni de raccordement.
Accessoires disponibles : www.ifm.com.
Le bon fonctionnement n'est pas assuré en cas d'utilisation de composants d'autres fabricants.
5 Fonctions
Les fonctions suivantes permettent de commander et d'évaluer l'appareil :
- Logiciel ReaderStart
- DLL fournie
- par accès au protocole de lecteur propriétaire d'ifm
Le standard GS1 EPCGlobal décrit l'interface entre l'appareil et le TAG. Plus d'informations sur : www.epcglobalinc.org
Les paramètres pour la configuration de l'appareil sont décrits dans le manuel du logiciel.
6 Montage


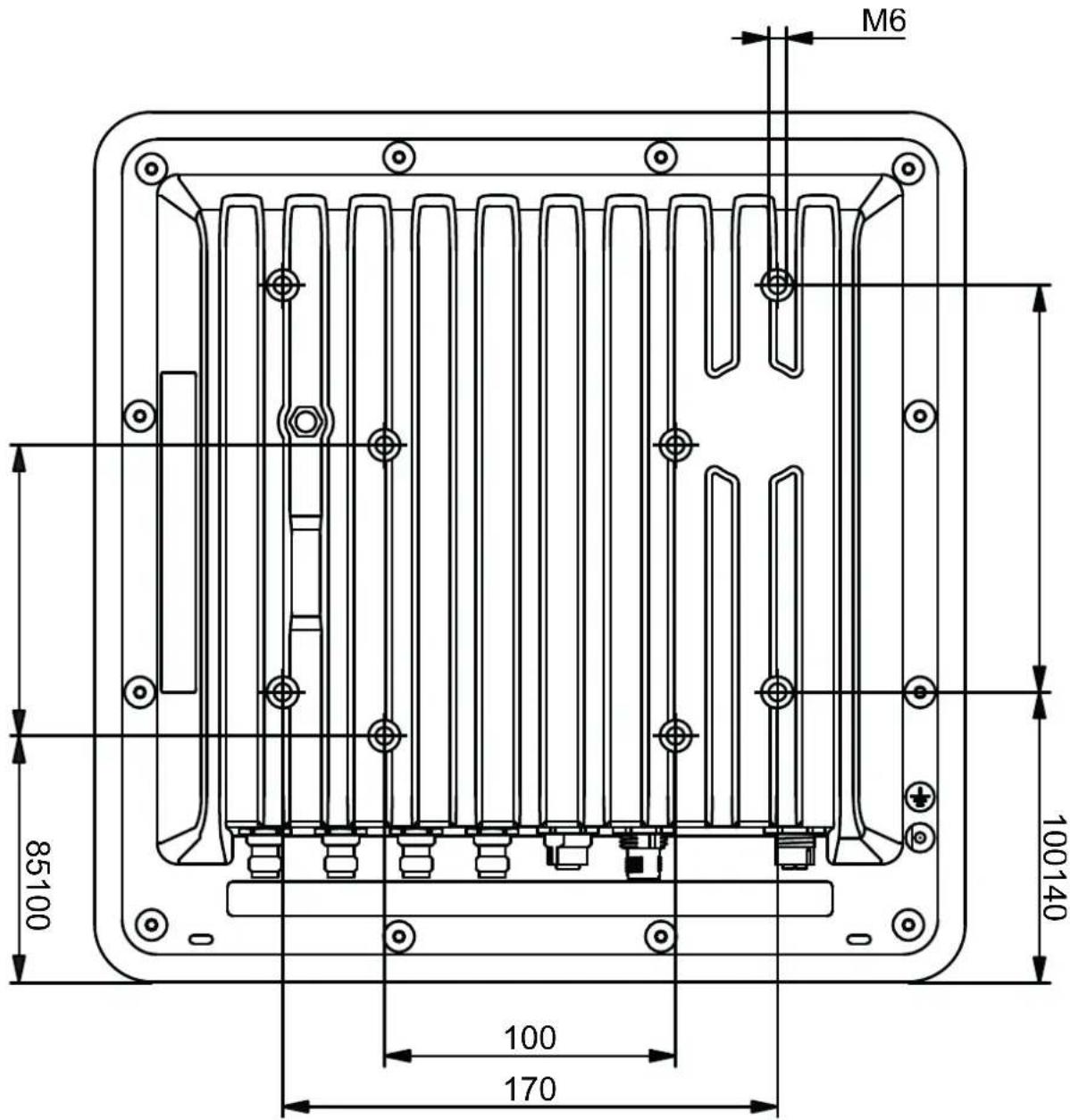

M6 85100 100 170 100140Fig. 1: Arrière avec trous de montage
6.1 Installer l'appareil
▶ Respecter les conditions environnantes indiquées dans la fiche technique.
Monter l'appareil en utilisant les trous de montage.
▶ Utiliser des protections contre la traction pour les connecteurs M12 raccordés à l'appareil.
6.2 Eliminer les perturbations radioélectriques
L'appareil fonctionne sans causer d'interférences dans la radiocommunication, à condition qu'il soit
• utilisé conformément à sa destination (→ Usage prévu □ 7),
- correctement monté (→ Montage □ 10).
Le fonctionnement sans interférences radioélectriques ne peut pas être garanti pour toutes les applications.
Lorsque des interférences radioélectriques se produisent dans une application :
▶ Réorienter l'antenne réceptrice.
▶ Modifier la position de l'antenne réceptrice.
Agrandir la distance de l'appareil à l'antenne.
▶ Modifier l'alimentation de l'appareil.
▷ Un circuit commun à l'appareil et à l'antenne peut être une cause d'interférences radioélectriques.
▶ Contacter le support du fabricant.
7 Raccordement électrique
INFORMATION IMPORTANTE
L'appareil doit être monté par un électricien qualifié.
Appareil de la classe de protection III (CP III).
L'alimentation électrique ne doit s'effectuer que via des circuits TBTP/TBTS.
Pour des longueurs de câble > 30 m, utiliser une protection supplémentaire contre les pics de tension selon CEI 6100-4-5.
Avant le raccordement électrique mettre l'installation hors tension.
INFORMATION IMPORTANTE
L'indice de protection indiqué dans la fiche technique est atteint uniquement pour des connecteurs M12 suffisamment serrés. L'appareil peut être endommagé par des connecteurs M12 mal vissés.
Visser les connecteurs M12 aux raccordements de l'appareil avec un couple de serrage de 1 à 1,5 Nm.
▶ Fermer des connexions de l'appareil non utilisées avec des capuchons protecteurs.

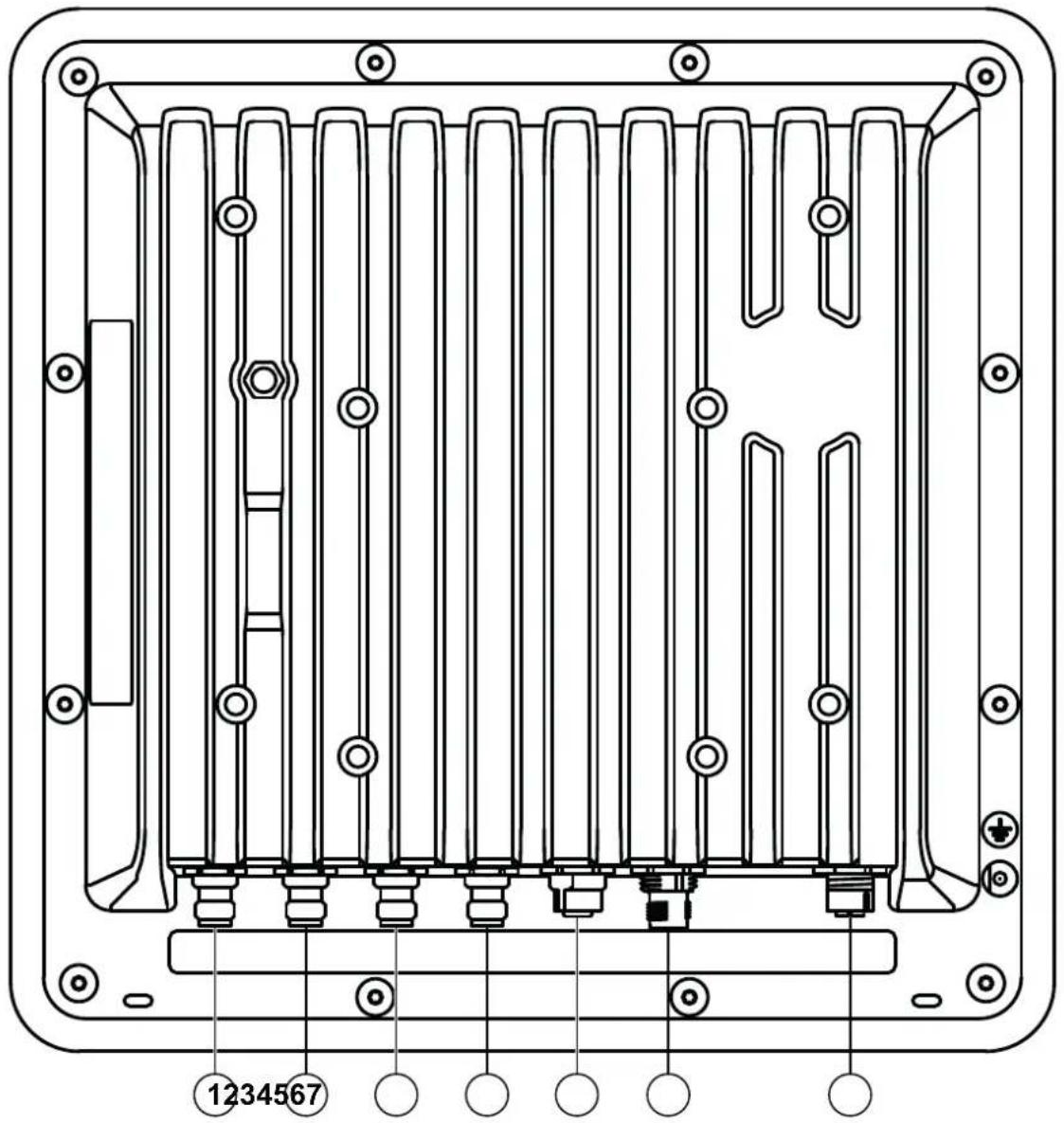

7.1 Schéma de branchement
Fig. 2: Schéma de branchement
1 Prise antenne 4, R-TNC 50 Ω 2 Prise antenne 3, R-TNC 50 Ω
3 Prise antenne 2, R-TNC 50 Ω 4 Prise antenne 1, R-TNC 50 Ω
5 Connexion GPIO, prise M12, 12 pôles, codage A 6 Prise d'alimentation, connecteur M12, 4 pôles, codage A
7 Connexion LAN avec PoE Plus (Power over Ethernet), prise M12, 8 pôles, codage X
7.2 Alimentation en courant
L'alimentation en courant est assurée par un connecteur rond M12 4 pôles en codage A.
| Raccordement des broches Broche Affectation | ||
2 1  | 1 +24 V DC | |
| 2 | ||
| 3 GND | ||
| 4 | ||
La puissance de l'alimentation doit être inférieure à 100 W sur le côté secondaire.
Pour le fonctionnement, n'utiliser que des alimentations LPS (Limited Power Source) ou NEC class 2.
7.3 Connexion Ethernet
La connexion Ethernet est assurée par une prise M12 8 pôles en codage X.
| Raccordement des broches | Broche Affectation | |||
 | 1 TD + PoE+ 1 | |||
| 2 TD - PoE+ 1 | ||||
| 3 RD + PoE+ 2 | ||||
| 4 RD - PoE+ 2 | ||||
| 5 PoE+ 1 | ||||
| 6 PoE+ 1 | ||||
| 7 PoE+ 2 | ||||
| 8 PoE+ 2 | ||||
N'utiliser que des connecteurs blindés pour la connexion Ethernet.
7.4 Entrées et sorties TOR
Les entrées et sorties TOR sont assurées comme prise M12 12 pôles en codage A.
| Raccordement des broches | Broche Affectation Description | |||
 | 1 OUT_CMN Sortie de commutation com- | mune | ||
| 2 OUTPUT 1 Sortie de commutation 1 | ||||
| 3 INPUT 3 Entrée de commutation 3 | ||||
| 4 INP_CMN Entrée de commutation com- | mune | |||
| 5 INPUT 1 Entrée de commutation 1 | ||||
| 6 GND_extern Masse externe | ||||
| 7 +UB_extern | Tension d'alimentation ex- | terne | ||
| 8 OUTPUT 4 Sortie de commutation 4 | ||||
| 9 OUTPUT 3 Sortie de commutation 3 | ||||
| 10 | OUTPUT 2 Sortie de commutation 2 | |||
| 11 | INPUT 2 Entrée de commutation 2 | |||
| 12 | INPUT 4 Entrée de commutation 4 | |||
7.4.1 Entrées TOR
Les entrées sont séparées galvaniquement de la tension d'alimentation du lecteur et disposent d'un pôle commun (sortie de commutation CMN).
Si la séparation galvanique n'est pas nécessaire, la tension d'alimentation peut être prise directement de l'appareil.
Fig. 3: Raccordement des entrées séparées galvaniquement
Fig. 4: Raccordement des entrées sans séparation galvanique
7.4.2 Sorties TOR
Les sorties sont séparées galvaniquement de la tension d'alimentation de l'appareil et disposent d'un pôle commun (sortie de commutation CMN).
Si la séparation galvanique n'est pas nécessaire, la tension d'alimentation peut être prise directement de l'appareil.
Fig. 5: Raccordement des sorties séparées galvaniquement
Fig. 6: Raccordement des sorties sans séparation galvanique
Les entrées et sorties sont conçues pour max. 30 V DC. Pour plus d'informations voir les fiches techniques.
Appliquer max. 0,5 A aux entrées et sorties TOR.
Appliquer max. 1,5 A en total aux entrées et sorties TOR utilisées.
Si l'alimentation auxiliaire du raccord GPIO de l'appareil est utilisée, appliquer max. 1,1 A en total à toutes les entrées et sorties TOR utilisées.
Pour le fonctionnement des sorties avec une source de tension externe, n'utiliser que des alimentations LPS (Limited Power Source) ou NEC class 2.
7.5 Connexion antenne
Les prises antenne permettent de raccorder jusqu'à 4 antennes RFID. Les prises antenne sont conçues comme Reverse TNC.
L'appareil est conçu pour un gain d'antenne de 13 dBi maximal et pour fonctionner avec les antennes suivantes :
- antenne patch linéaire externe (13 dBi, impédance 50 Ohm)
- antenne externe à polarisation circulaire (8 dBi, impédance 50 Ohm)
N'utiliser une antenne que si
- l'antenne figure dans la liste,
- le gain de l'antenne est inférieur à 13 dBi.
Des connecteurs inappropriés limitent la puissance de l'appareil.
N'utiliser que des connecteurs homologués pour la connexion des antennes.
▷ Connecteurs correspondants sur www.ifm.com
8 Eléments de service et d'indication
1 Etat de fonctionnement (LED PWR) 2 Sans fonction
3 Librement programmable (LED 1 / 2 / 3 / 4)
8.1 LED PWR
L'appareil affiche l'état de fonctionnement via une LED 2 couleurs.
| Etat de fonctionnement Couleur LED État de LED | |
| L'appareil démarre jaune ALLUMEE (en permanence) | |
| vert OFF | |
| Mode de fonctionnement normal jaune ALLUMEE (impulsion) | |
| vert ALLUMEE (en permanence) | |
| Erreur lors du démarrage jaune ALLUMEE (en permanence) | |
| vert ALLUMEE (impulsion) |
8.2 LED 1 / 2 / 3 / 4
Les LED 1 / 2 / 3 / 4 peuvent s'allumer dans les couleurs RVB et sont librement programmables.
8.3 Bip sonore
L'état de fonctionnement est signalisé via un bip sonore. Le bip sonore est librement programmable.
| Son Etat de fonctionnement | |
| 1x bref Démarrage de l'appareil réussi | |
| 2x long L'appareil signale une erreur |
9 Maintenance, réparation et élimination
L'appareil est sans maintenance.
En cas de mauvais fonctionnement de l'appareil prendre contact avec ifm.
▶ Ne pas ouvrir l'appareil. Aucune opération de maintenance ne peut être effectuée par l'utilisateur. L'appareil ne doit être réparé que par le fabricant.
Le nettoyage de l'appareil se fait au moyen d'un chiffon sec.
▶ Respecter la réglementation nationale en vigueur pour la destruction écologique de l'appareil.
10 Homologations/normes
10.1 Marquage CE
L'appareil satisfait aux exigences selon CE.
Nom de la marque : DTE830 lecteur RFID UHF pour l'Europe d'ifm electronic
L'appareil est conçu pour le fonctionnement selon EN 302208. En cas de fonctionnement de l'appareil avec antennes raccordées, respecter les exigences 'Human Exposure' selon EN 50364. Respecter une distance minimale de 23 cm entre l'antenne et les personnes. Pendant le fonctionnement, les stimulateurs cardiaques peuvent être affectés. En cas de doute, les personnes concernées sont priées de consulter le fabricant du stimulateur cardiaque ou leur médecin.
La puissance de sortie de l'appareil peut être réduite en fonction de la longueur de câble et du gain de l'antenne.
10.2 Marquage FCC
L'appareil correspond aux exigences selon FCC Partie 15.
Nom de la marque : DTE930 lecteur RFID UHF pour l'US (FCC) d'ifm electronic
L'appareil est conçu pour le fonctionnement selon FCC Partie 15.
L'appareil correspond aux exigences selon FCC Partie 15. L'opération est soumise aux deux conditions suivantes :
Cet appareil ne doit pas causer d'interférence nuisible.
L'appareil doit accepter la réception d'interférences de toute nature, y compris celles qui peuvent provoquer un fonctionnement non souhaité.
L'appareil conforme aux valeurs limites de la FCC pour l'exposition aux rayonnements dans un environnement non contrôlé : Respecter une distance minimale de 23 cm entre l'antenne et les personnes.
Afin de se conformer aux exigences de FCC Partie 15 aux Etats-Unis, le système doit être correctement installé. L'exploitant et le monteur doivent assurer que seuls des systèmes certifiés sont utilisés aux Etats-Unis.
10.3 Règlements d'homologation ISED Canada
L'appareil est conforme aux normes RSS (Radio Standards Specifications) de l'autorité canadienne ISED pour les appareils radio libres de licence.
Nom de la marque : DTE930 lecteur RFID UHF pour Canada d'ifm electronic
L'exploitation est autorisée aux deux conditions suivantes :
(1) Cet appareil ne doit pas causer d'interférence nuisible et
(2) l'appareil doit accepter la réception d'interférences de toute nature, y compris celles qui peuvent provoquer un fonctionnement non souhaité.
Conformément aux règlements de l'ISED, cet émetteur radio ne peut être utilisé qu'avec un type d'antenne - ainsi que son gain maximal (ou inférieur) - approuvé par l'ISED pour l'émetteur.
Afin de réduire les éventuelles interférences radio pour les autres utilisateurs, le type d'antenne et le gain doivent être choisis de manière à ce que la puissance rayonnée isotrope effective (EIRP) équivalente ne soit pas plus élevée que nécessaire pour une communication réussie.
Cet émetteur radio a été approuvé par l'ISED pour fonctionner avec les types d'antennes mentionnés comme accessoires, le gain maximal autorisé et l'impédance d'antenne requise étant indiqués pour chaque type d'antenne.
10.3.1 Déclaration ISED sur l'exposition aux rayonnements HF
Cet appareil est conforme aux valeurs limites de rayonnements ISED RSS-102 dans les environnements non contrôlés.
Nom de la marque : DTE930 lecteur RFID UHF pour Canada d'ifm electronic
L'appareil doit être installé et utilisé avec une distance minimale de 34 cm entre l'émetteur et votre corps.
10.4 Singapour
Complies with
IDA Standards
DB 103032
L'homologation de Singapour ne concerne que le lecteur RFID DTE930.
Le "Equipment Registration" est disponible sur notre site web à : documentation.ifm.com
10.5 Marquage MCMC
L'appareil est conforme aux exigences de la MCMC (Malaysian Communications and Multimedia Commission).
Nom de la marque : DTE930 lecteur RFID UHF pour la Malaisie (MCMC) d'ifm electronic
L'appareil est conçu pour le fonctionnement selon MCMC MTSFB TC T007, le code technique et les spécifications pour les Short Range Device (SRD).
La gamme de fréquences doit être réglée par défaut sur la Malaisie.
Une configuration incorrecte de l'appareil, qui conduit à un fonctionnement en dehors de la gamme de fréquences, peut entraîner des sanctions, y compris le retrait du certificat de conformité.
