MODE D'EMPLOI DTE601 IFM

Notice d'utilisation

Appareil RFID compact

DTE601

DTE602

DTE604

DTE605

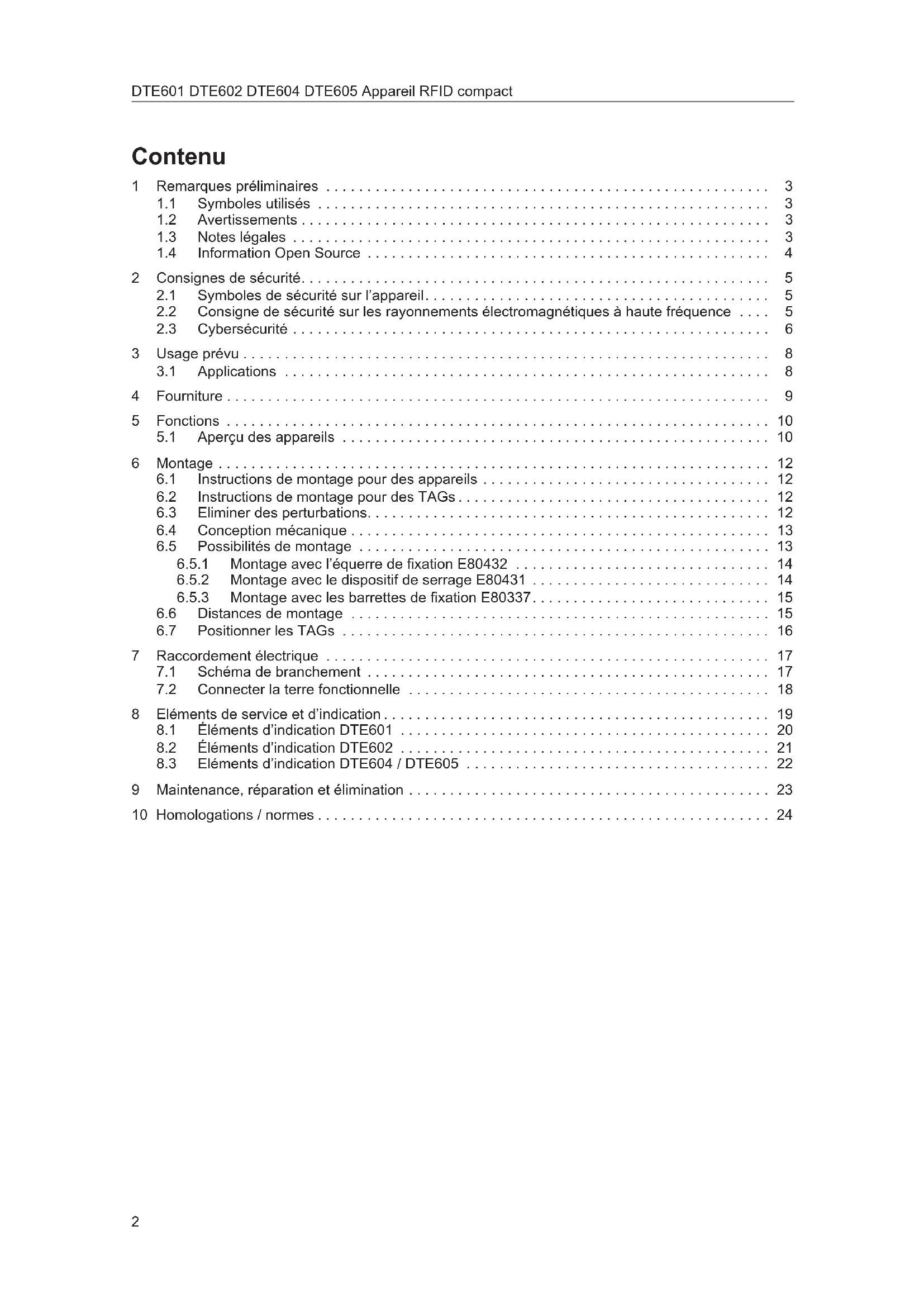

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3 1.2 Avertissements 3 1.3 Notes légales 3 1.4 Information Open Source 4

2 Consignes de sécurité. 5

2.1 Symboles de sécurité sur l'appareil 5 2.2 Consigne de sécurité sur les rayonnements électromagnétiques à haute fréquence 5 2.3 Cybersécurité 6

3 Usage prévu 8

3.1 Applications 8

4Fourniture 9

5 Fonctions 10

5.1 Aperçu des appareils 10

6 Montage 12

6.1 Instructions de montage pour des appareils 12 6.2 Instructions de montage pour des TAGs 12 6.3 Éliminer des perturbations 12 6.4 Conception mécanique 13 6.5 Possibilités de montage 13

6.5.1 Montage avec l'équerre de fixation E80432 14 6.5.2 Montage avec le dispositif de serrage E80431 14 6.5.3 Montage avec les barrettes de fixation E80337 15

6.6 Distances de montage 15 6.7 Positionner les TAGs 16

7 Raccordement électrique 17

7.1 Schéma de branchement 17 7.2 Connecter la terre fonctionnelle 18

8 Éléments de service et d'indication 19

8.1 Éléments d'indication DTE601 20 8.2 Éléments d'indication DTE602 21 8.3 Éléments d'indication DTE604 / DTE605 22

9 Maintenance, réparation et élimination 23 10 Homologations/normes 24

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

✓ Condition préalable Action à effectuer Réaction, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

Avertissement

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

Attention

Avertissement de dommages corporels légers à modérés. Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

Information importante

Avertissement sur les dommages matériels Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

1.3 Notes légales

© Tous droits réservés par ifm electronic gmbh. Cette notice ne peut être reproduite ou exploitée, même par extraits, sans l'accord d'ifm electronic gmbh.

Tous les noms de produits, images de produit, sociétés ou autres marques sont la propriété de leurs titulaires :

AS-i est la propriété d'AS-International Association CAN est la propriété de Robert Bosch GmbH, Allemagne - CANopen est la propriété de CiA (CAN in Automation e. V.), Allemagne CODESYS™ est la propriété de CODESYS GmbH, Allemagne (→ www.codesys.com) DeviceNet™ est la propriété d'ODVA™ (Open DeviceNet Vendor Association), États-Unis

• EtherNet/IP ^ est la propriété d'ODVA ^TM
• EtherCAT est une marque enregistrée et une technologie brevetée et agréée par Beckhoff Automation GmbH, Allemagne
• IO-Link est la propriété de → PROFIBUS Nutzerorganization e. V., Allemagne
• ISOBUS est la propriété d'AEF - Agricultural Industry Electronics Foundation e. V., Allemagne
• Microsoft est la propriété de Microsoft Corporation, Etats-Unis Modbus est la propriété de Schneider Electric SE, France PROFIBUS est la propriété de PROFIBUS Nutzerorganisation e. V., Allemagne PROFINET est la propriété de PROFIBUS Nutzerorganisation e. V., Allemagne
• Windows® est la propriété de Microsoft Corporation, États-Unis

1.4 Information open source

Pour plus d'informations sur l'Information Open Source, voir documentation. ifm. com.

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.
• enir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation. Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu ( Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

2.1 Symboles de sécurité sur l'appareil

Les symboles suivants sont utilisés sur l'appareil. Respecter les indications afin d'éviter des dangers :

L'alimentation électrique doit être conforme à CEI 61010-1, chap. 9.4 - Circuit à énergie limitée. Appareil de la classe de protection III. Fonctionnement uniquement avec des circuits électriques TBTS/TBTP.

2.2 Consignes de sécurité sur les rayonnements électromagnétiques à haute fréquence

Dans des conditions d'application spécifiques, le risque pour l'utilisateur peut varier en fonction de l'installation et des réglages de l'appareil.

L'installateur/l'exploitant du système est tenu de procéder à une analyse des risques et de prendre les mesures appropriées pour protéger les personnes. En particulier, les règlements nationaux doivent également être respectés. Les mesures de protection possibles peuvent inclure des distances minimales garanties d'un utilisateur, des contrôles d'accès et la formation des utilisateurs.

Avertissement

L'opération de cet appareil peut causer des perturbations radioélectriques dans les lieux de résidence.

L'appareil émet des ondes électromagnétiques à haute fréquence qui peuvent interférer avec le fonctionnement des appareils électroniques situés à proximité, notamment les stimulateurs cardiaques, les appareils auditifs et les défibrillateurs. En raison des réglementations relatives à l'exposition humaine, une distance minimale de 20 cm doit être maintenue entre l'appareil et les personnes. Si vous avez un stimulateur cardiaque ou un autre dispositif médical implanté, n'utilisez pas l'appareil sans avoir consulté au préalable votre médecin ou le fabricant de votre dispositif médical. Gardez une distance de sécurité entre l'appareil et vos dispositifs médicaux et évitez de continuer à utiliser l'appareil si vous constatez une déficience permanente de votre dispositif médical.

Installation

L'appareil est conçu pour fonctionner dans un environnement sûr selon CEI 62443-1-1.

Effectuer une évaluation des risques de l'installation selon CEI 62443-1-1. Prendre des mesures pour assurer la sécurité physique. S'assurer que seules les personnes autorisées ont accès à l'appareil, à ses interfaces et aux tags RFID.

Fonctionnement

Respecter les fonctions de sécurité décrites dans la documentation de l'appareil et les recommandations pour leur utilisation.

Maintenance

Vérifier régulièrement si des mises à jour du logiciel sont disponibles pour l'appareil. Sauvegarder la configuration et les données du système conformément aux processus de gestion du changement de votre entreprise.

Mise hors service

Veiller à ce qu'aucune information sensible ne tombe entre les mains de personnes non autorisées. Avant de mettre l'appareil hors service, toujours réinitialiser les réglages du système sur les réglages d'usine.

Interface ethernet

L'appareil ne dispose d'aucune protection intégrée contre les accès non autorisés.

N'utiliser l'appareil que sur des réseaux fiables.

Exemples de réseaux fiables (selon CEI 62443-3-1, partie 5) :

• Réseaux internes d'entreprises (Local Area Networks - LANs)
• Réseaux gérés et sécurisés par le service informatique
• Systèmes de contrôle industriel (Industrial Control Systems - ICS)
• Réseaux pour le contrôle et la surveillance des processus industriels
• Les ICS sont isolés des autres réseaux
• Connexion point à point entre l'appareil et son partenaire de communication direct

Définir le mot de passe du système lors de la première mise en service.

Les TAGs sont portables et peuvent être dupliqués.

S'assurer que les TAGs sont utilisés dans un environnement sécurisé. Ne pas sauvegarder de données sensibles sur des TAGs non cryptés, par exemple des données personnelles ou financières.

Mise à jour du logiciel

Assurer l'intégrité et l'authenticité de la mise à jour du logiciel ennant les mesures organisationnelles suivantes :

▶ Télécharger le nouveau fichier firmware sur un ordinateur portable/PC sécurisé. Calculer la valeur de hachage SHA-256 pour le fichier firmware téléchargé, www.ifm.com/cnt/product-security. Vérifier si la valeur de hachage calculée correspond à la valeur de hachage SHA-256 mise à disposition sur le site web d'ifm. Installer le fichier firmware sur l'appareil via une connexion sécurisée, par exemple une connexion point à point.

3 Usage prévu

L'appareil dispose d'un boîtier de contrôle et d'une tête de lecture/écriture et peut

• lire et écrire sans contact des TAG compatibles avec le système,
• être configuré via un serveur web,
• seulement pour DTE601 : communication avec le système de commande via PROFINET IO,
• seulement pour DTE602 : communication avec le système de commande via Ethernet/IP,
• seulement pour DTE604 : communication avec le système de commande via Ethernet TCP/IP,
• seulement pour DTE605 : communication avec le système de commande via les protocoles EtherNet IoT.

3.1 Applications

La sécurité de l'appareil est conçue pour l'emploi dans les conditions environnantes suivantes :

• Classe de protection 3 (TBTS / TBTP) et alimentation de l'appareil selon « limited energy » conformément à CEI 61010-1, chapitre 9.4. Isoler les circuits externes selon la figure 102 de CEI 61010-2-201.
• Utilisation en intérieur.
• Altitudes jusqu'à 2000 m.
• Humidité relative de l'air jusqu'à 80 % au maximum, sans condensation.
• Degré de pollution 2.

4 Fourniture

Appareil RFID compact - Notice générale - Notice homologation radio

L'appareil est livré sans accessoires de montage ni de raccordement. Accessoires disponibles: www.ifm.com.

Le bon fonctionnement n'est pas assuré en cas d'utilisation d'accessoires d'autres fabricants.

5 Fonctions

Les TAGs sont passifs, c'est-à-dire qu'ils fonctionnent sans pile, l'énergie nécessaire à leur fonctionnement étant fournie par l'appareil RFID compact.

L'énergie est transférée via une onde électromagnétique. L'antenne du récepteur reçoit cette onde et la convertit en une tension qui alimente en énergie le support de données.

La puissance rayonnée est spécifiée pour les appareils en ERP (Effective Radiated Power/puissance rayonnée effective) et en EIRP (Effective Isotropic Radiated Power/puissance rayonnée isotrope effective). La formule suivante peut être utilisée pour convertir la valeur respective :

5.1 Aperçu des appareils

DTE601

Récédence : DTE601
Fonction : Appareil RFID compact
Désignation : DTRHF HLRWPNUS03
Type : rectangulaire

DTE602

Récédence : DTE602
Fonction : Appareil RFID compact
Désignation : DTRHF HLRWEIUS03
Type : rectangulaire

DTE604

Récédence : DTE604
Fonction : Appareil RFID compact
Désignation : DTRHF HLRWENUS03
Type : rectangulaire

DTE605

Récédence : DTE605
Fonction : Appareil RFID compact
Désignation : DTRHF HLRWITUS03
Type : rectangulaire

Information importante

Champs électromagnétiques rayonnés

L'appareil émet des ondes électromagnétiques à ultra-haute fréquence. En même temps, il est conforme aux valeurs limites spécifiques du pays pour la population et les employés. Mettre l'appareil hors tension à proximité des dispositifs médicaux.

6.1 Instructions de montage pour des appareils

Des appareils montés l'un à côté de l'autre s'influencent mutuellement s'ils ne sont pas configurés de manière correspondante.

En cas de montage de plusieurs systèmes, respecter les distances minimales entre les appareils RFID.

Le montage d'un appareil en et sur métal réduit la distance lecture/écriture.

La proximité immédiate de sources d’émissions HF, telles que des transformateurs de soudure ou des convertisseurs, peut nuire au fonctionnement de l'appareil.

6.2 Instructions de montage pour des tags

Pour le montage en et sur métal, utiliser des TAGs prévus spécialement à cet effet.

Positionner le TAG dans la zone de la face active. Prendre en compte l'angle d'ouverture et la portée de travail ( → Fiche technique de l'appareil).

S'assurer que l'orientation de l'axe de l'appareil RFID correspond à l'axe du TAG.

6.3 Éliminer des perturbations

L'appareil génère un champ électromagnétique modulé d'une fréquence de 13,56 MHz.

Les perturbations dans la communication des données sont évitées s'il n'y a pas d'autres appareils RFID / UHF à proximité. S'il y a d'autres appareils RFID / UHF à proximité :

Les distances de montage entre les appareils doivent être aussi grandes que possible. Utiliser le filtre RSSI. Faire fonctionner les appareils en alternance. Activer/désactiver le champ HF de l'appareil.

Le champ UHF est atténué s'il y a des personnes ou des objets (câbles, profilés métalliques, etc.) entre l'appareil et le TAG.

Maintenir l'espace libre entre l'appareil et le TAG pendant le processus de lecture ou d'écriture.

6.4 Conception mécanique

1 Face active 2 Raccords (orientables à)

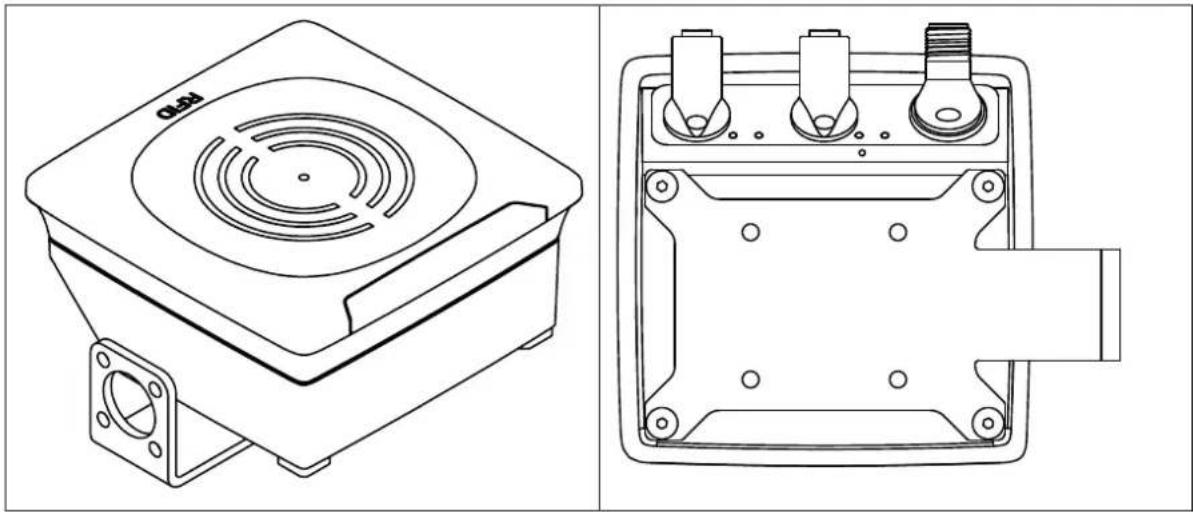

6.5 Possibilités de montage

L'appareil peut être monté sans ces accessoires.

Pour le montage, utiliser les douilles filetées à l'extrémité de l'appareil. Les vis nécessaires ne sont pas fournies avec l'appareil.

Aucun liquide ne doit s'accumuler sur les prises et les connecteurs raccordés.

Monter l'appareil de préférence à la verticale, avec les raccords vers le bas. Faire passer les câbles de raccordement verticalement ou horizontalement vers le bas en les éloignant de l'appareil.

Fig. 1: Appareil monté verticalement avec les raccords vers le bas

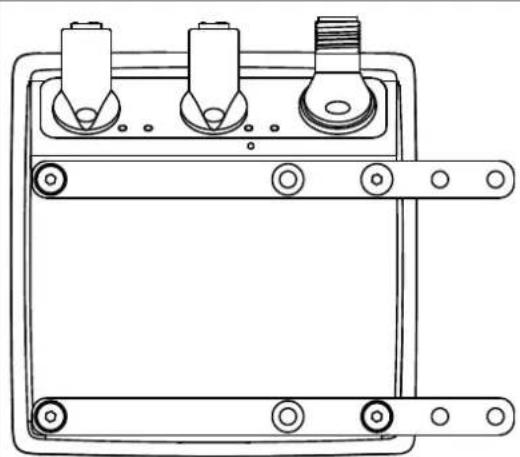

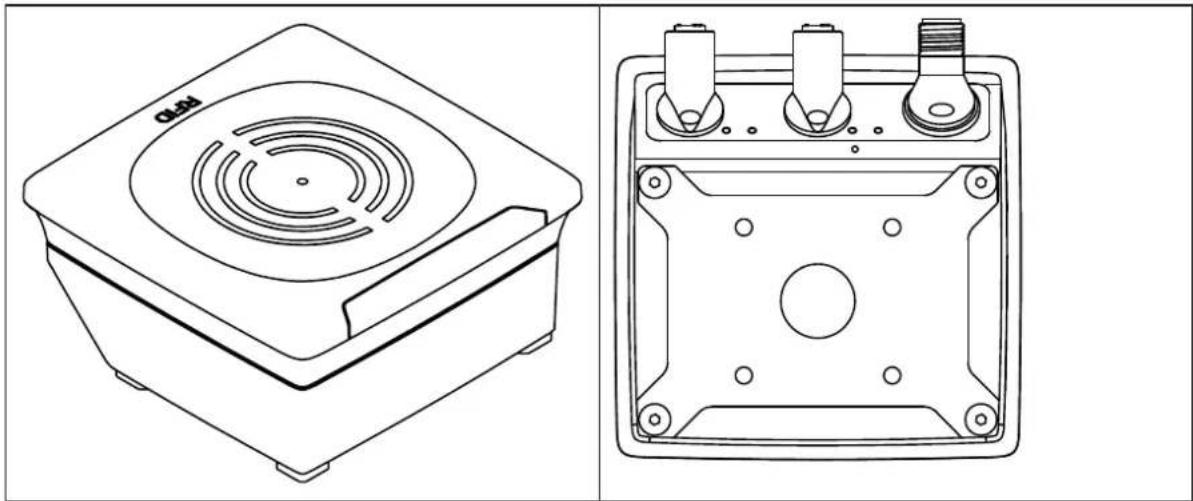

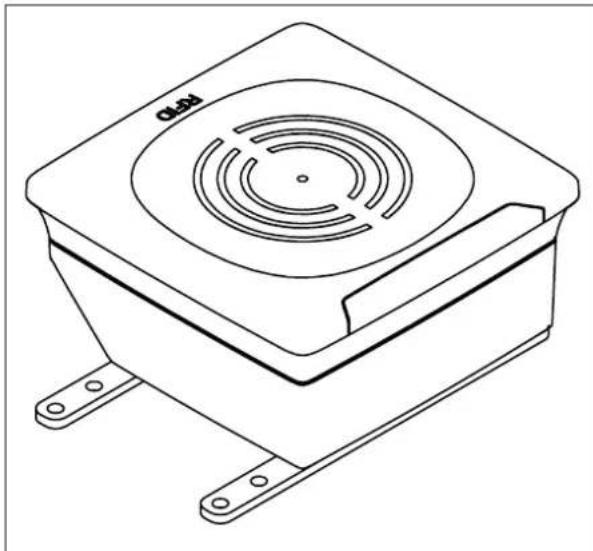

6.5.2 Montage avec le dispositif de serrage E80431

La bride de fixation est utilisée pour monter l'appareil sur un cylindre de serrage. Cylindres de serrage compatibles :

E21110 avec une tige de diamètre 12 mm E20795 avec une tige de diamètre 14 mm E21109 avec une tige de diamètre 14 mm

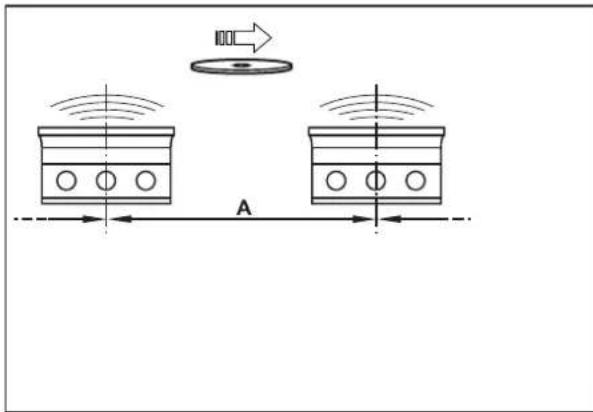

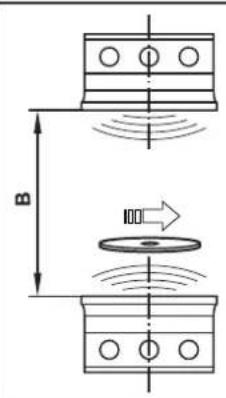

6.6 Distances de montage

Mode de fonctionnement Distance latéralle (A) Distance frontale (B)
Lecture et écriture (pour une puissance d'émission de 100%)	≥ 850 mm ≥ 600 mm

Les perturbations dans la communication des données sont évitées s'il n'y a pas d'autres appareils RFID / UHF à proximité. S'il y a d'autres appareils RFID / UHF à proximité :

Les distances de montage entre les appareils doivent être aussi grandes que possible. Utiliser le filtrage RSSI. Faire fonctionner les appareils en alternance. Activer/désactiver le champ HF de l'appareil.

6.7 Positionner les tags

Fig. 2 : Positionner le TAG

Orienter le TAG face à l'antenne dans l'axe. La distance « D » est indiquée dans la fiche technique.

Les TAGs sont également détectés à l'arrière de l'appareil. Pour éviter cela :

Utiliser le filtre RSSI.

7 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Appareil de la classe de protection III (CP III).

L'alimentation électrique ne doit s'effectuer que via des circuits TBTP/TBTS.

Avant le raccordement électrique, mettre l'installation hors tension.

Information importante

L'indice de protection indiqué dans la fiche technique est garanti uniquement pour des connecteurs M12 suffisamment serrés. L'appareil peut être endommagé par des connecteurs M12 insuffisamment serrés.

Visser les connecteurs M12 à l'appareil avec un couple de serrage de 1 à 1,5 Nm.

Utiliser des protections contre la traction pour les câbles raccordés à l'appareil.

+Alimentation en tension PWR

Raccorder l'appareil à une alimentation en tension via un câble de raccordement M12.

	Raccordement des bro-ches	Schéma de branchement
1 2 1534	1 24 V DC
	2 Entrée TOR / sortie 2
	3 0 V
	4 Entrée TOR / sortie 1
	5 non utilisée

Ethernet

Raccorder l'appareil à un PC via un câble de raccordement Ethernet M12.

	Raccordement des bro-ches	Schéma de branchement
1 24 3	1 TD+
	2 RD+
	3 TD-
	4 RD-

Pour un fonctionnement sans problèmes :

Utiliser un câble de raccordement Ethernet M12 blindé.

Les paramètres suivants sont préreglés à la livraison :

Paramètre Rédlage par défaut
Adresse IP 192.168.0.79
Adresse passerelle 192.168.0.100
Masque de sous-réseau 255.255.255.0
Autonégociation On
DHCP Off

Les réglages peuvent être modifiés via le serveur web de l'appareil ou via un PC connecté.

Remise à zéro des paramètres ethernet

Réinitialiser les paramètres Ethernet aux réglages usine :

Déconnecter tous les câbles de l'appareil. Appliquer un shunt électriquement conducteur entre les broches 2 et 4 sur la prise de raccordement « alimentation en tension PWR ». Raccorder l'appareil à l'alimentation en tension.

Les LEDs de la rampe de signalisation (jaunes) s'allument l'une après l'autre. Ensuite, la LED 4 de la rampe de signalisation (jaune) clignote à 8Hz

Enlever le shunt électriquement conducteur entre les broches 2 et 4 dès que les LEDs de la rampe de signalisation (jaunes) clignotent à 8 Hz. Mettre l'appareil hors tension et le raccorder de nouveau après 1 s. Les paramètres Ethernet sont remis à zéro.

7.2 Connecter la terre fonctionnelle

Pour un fonctionnement sans problèmes :

Connecter l'appareil à un potentiel électrique de la terre libre de tension extérieure.

Relier la platine de montage à la terre fonctionnelle

Fig. 3: Platine de montage avec appareil monté

Lorsque le dispositif est monté sur une platine de montage :

Relier l'une des 4 vis de fixation situées à l'arrière de l'appareil à la platine de montage. Relier la platine de montage à un potentiel électrique de la terre libre de tension extérieure.

8 Éléments de service et d'indication

Fig. 4: LED rampe de signalisation et face active

1 x LED Power (vert)

2 Face active

4x LED rampe de signalisation (jaune)

2x LED SF/BF ou LED Mod/Net (vert/rouge)

Selon l'appareil, les LED SF/BF ou les LED Mod/Net sont utilisées :

DTE8x1/DTE9x1: LED SF/BF DTE8x2/DTE9x2: LED Mod/Net DTE8x4/DTE8x5/DTE9x4/DTE9x5: LED SF/BF

Fig. 5: Connexions avec LED

1 ETH2 ACT 2 ETH2 LINK 3 ETH1 ACT 4 ETH1 LINK

Le tableau suivant est valable pour tous les appareils.

Etat LED Power (verte)		LED rampe de signalisa-tion (jaune)
Alimentation en tension ok (18 V ≤ UPWR ≤ 36 V) activée éteinte
Antenne (champ HF) est désactivée clignote à 2 Hz éteinte
TAG lu / écrit avec succès activée clignote 2x
Erreur lors de la lecture/écriture du TAG activée clignote rapidement

L'intensité du signal de réception max. dépend du type de TAG.

En cas d'intensité importante du signal de réception du TAG, toutes les LED de la rampe de signalisation s'allument.

Le comportement des LED de la rampe de signalisation est réglable.

LED LINK/ACT ETH1 / ETH2

LED verte LED jaune Etat Remarque
éteinte éteinte Aucune connexion à une in-	terface Ethernet correspond- dante.	Etat de connexion : « No Link »
activée éteinte Connexion à l'interfacce Ether-	net correspondante établie,aucun échange de données.	Etat de connexion : « Link »,« No traffic »
activée clignote sporadiquement Connexion à l'interfacce Ether-	net correspondante établie,echange de données en cours.	Etat de connexion : « Link »,« Traffic »

Indications LED spéciales

LED Etat Remarque
LED Power (verte) alluméeLes LED de la rampe de signalisation(jaunes) clignotent à 8 Hz.	L'appareil se trouve en mode service « système d'urgence démarré » .	Une mise à jour du firmware est nécess-saire et peut être effectue via le ser-veur web.
LED Power (verte) alluméeLes LED de la rampe de signalisation(jaunes) clignotent à 8 Hz.	Erreur grave, l'appareil doit être retour-ne.	Défaut du matériel ou données perma-nentes dans l'appareil corrompues.
LED Power (verte) alluméeLes LED de la rampe de signalisation(jaunes) s'allument l'une après l'autre.Ensuite, la LED 4 de la rampe de signa-lisation (jaune) clignote à 8 Hz.	Rétablissement des réglages d'usine. -

8.1 Éléments d'indication DTE601

Les tableaux suivants s'appliquent uniquement à l'appareil DTE601.

LED SF

LED rouge LED verte État Remarque
éteinte éteinte aucune alimentation en tensionVérifier l'alimentation en tension
éteinte clignote	« Node flash test », générapar le contrôleur PROFINET IO		-
éteinte activée	Mode de fonctionnement normal -
clignote	éteinte	Défaut au niveau des voies	• Surcharge • Température • défaut interne
activée	éteinte	Défaut au niveau de l'appareil	• Sous-tension • Température
clignote	clignote	Auto-test	Phase de démarrage de l'appareil

LED BF

LED rouge LED verte État Remarque
éteinte éteinte aucune alimentation en te nssion Vérifier l'alimentation en tension
éteinte clignote		Contrôleur	PROFINET IO en mode STOP
LED rouge LED verte État Remarque
éteinte activée Contrôleur PROFINET IO		en mode RUN	-
clignote éteinte Connexion avec le contrôleurs PROFI-NET IO établie, aucune configuration valable		Vérifier la configuration
activée éteinte Aucune connexion avec le contrôleur PROFINET IO		Vérifier la connexion
clignote clignote Auto-test Phase de démarrage de l'appareil

8.2 Éléments d'indication DTE602

Les tableaux suivants s'appliquent uniquement à l'appareil DTE602.

LED mod (état du module)

LED rouge LED verte	Etat Remarque
éteinte éteinte aucure	alimentation en tension	Vérifier l'alimentation en tension.
éteinte clignote disponible L'appareil n'est pas configuré. Il n'y a au-			cun échange de données :Vérifier si la connexion avec le scanner Ethernet/IP a été établie.Vérifier si Configuration Assembly a été paramétré.
éteinte activée Fonctionnement normal	Connexion avec le scanner		Ethernet/IP établie. L'appareil a été paramétré.L'échange de données est en cours.
clignote	éteinte	Erreur légère	Aucune connexion n'a été établie avec le scanner Ethernet/IP :Vérifier l'alimentation en tension.Vérifier la configuration de l'appareil.
activée	éteinte	Erreur grave	Erreur du logiciel /matériel de l'appareil :Redémarrer l'appareil.Si l'erreur est always présente,envoyer l'appareil au service.
clignote	clignote Auto-test	Phase de démarriage de l'appareil.

LED net (état du réseau)

LED rouge LED verte État Remarque
éteinte éteinte Aucune ne désesse IP ou aucune allementation en tension		Vérifier l'alimentation en tension.Si le DHCP est activé, vérifier l'accessibilité du serveur DHCP.
éteinte clignote Aucune connexion		L'appareil a reçu une adresse IP. Une connexion Ethernet/IP n'a pas été établie.Vérifier la configuration de l'appareil à l'aide du scanner Ethernet/IP.
éteinte activée Connexion établie		Au moins une connexion Ethernet/IP à l'appareil a été établie.
clignote	éteinte	Timeout de la connexion	Un timeout a été trouvé avec une des connexions Ethernet/IP existantes.Vérifier l'état de la connexion dans le scanner Ethernet/IP.
activée	éteinte	L'adresse IP existe déjà	La même adresse IP que celle de l'appa-ceil a été trouvé dans le réseau Ethernet/IP.Activer DHCP.

LED rouge LED verte État Remarque
clignote clignote Auto-test Phase de déma- rage de l'appareil.

8.3 Éléments d'indication DTE604 / DTE605

Les tableaux suivants s'appliquent uniquement aux appareils DTE604 / DTE605.

LED SF

LED rouge LED verte État Remarque
éteinte éteinte aucune alimentation en tension Vérifier l'alimentation en tension.
éteinte activée Mode de fonctionnement normal -
clignote éteinte Défaut au niveau des voies • Surcharge			• Température • défaut interne
activée	éteinte	Défaut au niveau de l'appareil	• Sous-tension • Température
clignote clignote Auto-test		Phase de démarrage de l'appareil.

LED BF

LED rouge LED verte État Remarque
éteinte éteinte aucune alimentation en tension		Tension Vérifier l'alimentation en tension
éteinte clignote Connexion avec le contrôle		leur hôte établie, notamment échange de données	-
éteinte activée Connexion avec le contrôle		leur hôte établie, échange de données en cours	-
clignote éteinte Connexion avec le contrôle		leur hôte établie, aucune configuration valable	Vérifier la configuration
activée	éteinte Aucune connexion vers le contrôle hôte	Vérifier la connexion
clignote clignote Auto-test		Phase de démarrage de l'appareil

9 Maintenance, réparation et élimination

L'appareil est sans maintenance.

En cas de mauvais fonctionnement de l'appareil, prendre contact avec ifm. Ne pas ouvrir l'appareil. Aucune opération de maintenance ne peut être effectuée par l'utilisateur. L'appareil ne doit être réparé que par le fabricant. Le nettoyage de l'appareil se fait au moyen d'un chiffon sec. Respecter la réglementation nationale en vigueur pour la destruction écologique de l'appareil.

La déclaration de conformité UE, les homologations et les certificats spécifiques aux pays sont disponibles sur: www.ifm.com

Notes relatives aux homologations : Notice d'emballage
