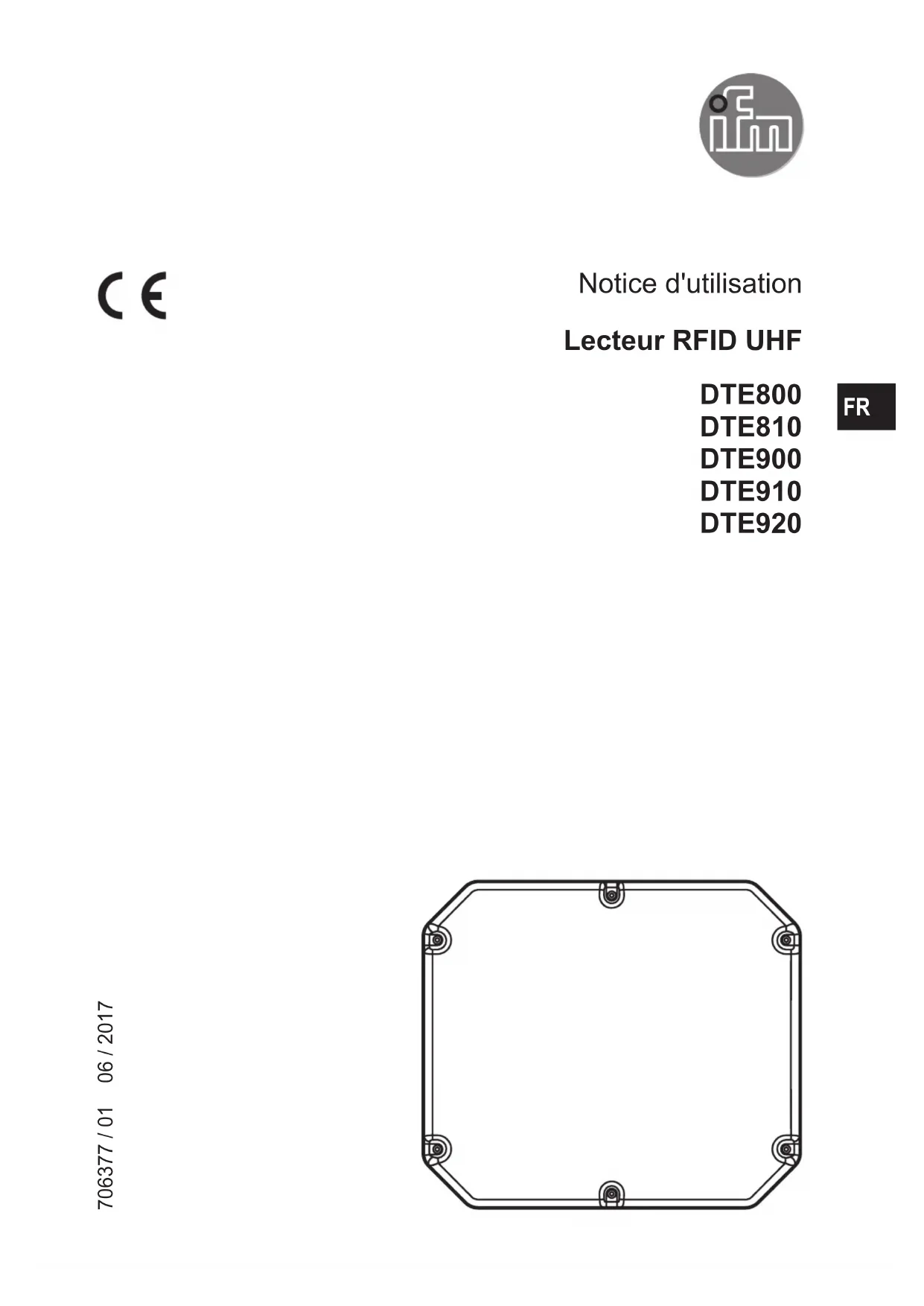

MODE D'EMPLOI DTE800 IFM
Notice d'utilisation
Lecteur RFID UHF
DTE800
DTE810
DTE900
DTE910
DTE920
Contenu
1 Remarques préliminaires 3
1.1 Symboles utilisés 3
2 Consignes de sécurité 3
2.1 Remarques générales 3 2.2 Cible 3 2.3 Raccordement électrique 4 2.4 Interventions sur l'appareil 4 2.5 Aération 4 2.6 Conditions environnantes. 4 2.7 Champs électromagnétiques rayonnés 4
2.7.1 Marquage CE. 4 2.7.2 Marquage FCC 5 2.7.3 Exigences C-Tick 6 2.7.4 Singapour. 6
3 Fonctionnement et caractéristiques 6 4 Fourniture 6 5 Accessoires. 7
5.1 Antennes 7 5.2 Câble d'antenne 7 5.3 Fixation sur mât ou murale 7
6 Montage 8
6.1 Lieu de montage. 8 6.2 Montage du lecteur 8
7 Prises et affichages 9
7.1 Tension d'alimentation 10 7.2 Connexion Ethernet 10 7.3 Entrées et sorties sans séparation galvanique 10 7.4 Entrées et sorties TOR 12
7.4.1 Entrées TOR 12 7.4.2 Sorties TOR 13
7.5 Connexion antenne 14 7.6 LED 15 7.7 Bip sonore 15
8. Configuration 15 9. Maintenance, réparation et élimination. 15
1 Remarques préliminaires
Ce document s'adresse à des personnes compétentes. Ce sont des personnes qui sont capables - grâce à leur formation et expérience - d'envisager les risques et d'éviter des dangers potentiels qui pourraient être causés par le fonctionnement ou la maintenance de l'appareil. Ce document fournit des informations sur l'utilisation correcte de l'appareil.
Lire ce document avant l'utilisation afin de vous familiariser avec les conditions d'utilisation, l'installation et le fonctionnement. Garder ce document pendant tout le temps d'utilisation de l'appareil.
1.1 Symboles utilisés
Action à faire
Retour d'information, résultat
Désignation d'une touche, d'un bouton ou d'un affichage
Récurrence croisée
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations.
Information
Remarque supplémentaire
2.1 Remarques générales
Cette description fait partie de l'appareil. Elle fournit des textes et des figures pour l'utilisation correcte de l'appareil et doit être lue avant installation ou emploi.
Respecter les indications de cette notice. Le non-respect de ces consignes, une utilisation en dehors des conditions définies ci-dessous, une mauvaise installation ou utilisation peuvent avoir des conséquences graves pour la sécurité des personnes et des installations.
2.2 Cible
Cette notice s'adresse à des personnes considérées comme compétentes selon les directives CEM et basse tension. L'appareil doit être monté, raccordé et mis en service par un électricien habilité.
2.3 Raccordement électrique
Mettre l'appareil hors tension en prenant des mesures externes avant toutes manipulations.
La mise sous tension sans câble LAN raccordé peut mener à l'endommagement de l'appareil. Raccorder un câble LAN à l'appareil avant la mise sous tension.
Seuls les signaux spécifiés dans les données techniques et/ou sur l'étiquette de l'appareil doivent être raccordés et leurs accessoires homologues d'ifm doivent être utilisés.
2.4 Interventions sur l'appareil
En cas de mauvais fonctionnement de l'appareil ou en cas de doute, prendre contact avec le fabricant. Les interventions sur l'appareil peuvent avoir des conséquences graves pour la sécurité des personnes et des installations. Elles ne sont pas autorisées et aboutissent à une exclusion de responsabilité et de garantie.
2.5 Aération
L'appareil doit être suffisamment aéré pendant le fonctionnement. Installer l'appareil uniquement dans un endroit où l'aération est assurée.
L'aération insuffisante mène à un risque d'incendie!
2.6 Conditions environnantes
L'appareil ne doit pas être positionné auprès de chauffages, ni être soumis à la lumière directe du soleil, ni opéré dans des milieux humides. Des objets produisant des flammes nues ne doivent pas être déposés sur l'appareil! Proteger l'appareil contre l'humidité, les gouttes d'eau et les projections d'eau. Respecter les conditions environnantes de la fiche technique.
Risque d'incendie en cas de conditions environnantes inappropriées !
2.7.1 Marquage CE
L'appareil correspond aux exigences pertinentes selon CE.
Nom de la marque: ifm electronic DTE800 et DTE810 lecteurs RFID UHF pour l'Europe
Ce lecteur est conçu pour le fonctionnement selon EN 302208. En cas de fonctionnement de l'appareil avec antennes raccordées, les exigences 'Human Exposure' selon EN 50364 doivent être respectées. Assurer une distance minimale de 23 cm entre l'antenne et le corps humain. Eventuellement, des interférences avec des stimulateurs cardiaques de personnes à proximité des antennes peuvent se produire pendant le fonctionnement (du lecteur et de l'antenne). En cas de doute, les personnes concernées sont priées de consulter le fabricant du stimulateur cardiaque ou leur médecin.
La puissance de sortie du lecteur est à réduire en fonction de la longueur du câble de l'antenne et du gain d'antenne.
2.7.2 Marquage FCC
L'appareil correspond aux exigences pertinentes selon FCC Partie 15.
Nom de la marque: ifm electronic DTE900 et DTE910 lecteur RFID UHF pour US (FCC)
Ce lecteur est conçu pour le fonctionnement selon FCC Partie 15.
Cet appareil conforme aux valeurs limites de la FCC pour l'exposition aux rayonnements dans un environnement non contrôlé : Pour le montage et le fonctionnement de l'appareil, une distance minimale de 23 cm doit être respectée entre la source de rayonnement et le corps humain.
Afin de se conformer aux exigences de FCC Partie 15 aux États-Unis, le système doit être correctement installé afin d'assurer la conformité aux exigences pour la certification selon Partie 15. L'exploitant et l'entreprise spécialisée effectuant l'installation sont responsables d'assurer que des systèmes certifiés sont utilisés aux États-Unis. L'utilisation du système dans une autre combinaison (par exemple plusieurs antennes au même endroit transmettant les mêmes informations) est explicitement interdite.
Des tests ont montré que ce produit conforme aux valeurs limites pour appareils TOR de la classe B selon partie 15 des règlements FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences préjudiciables dans des installations domestiques. Cet appareil génère et utilise de l'énergie radiofréquence et peut l'émettre; s'il n'est pas installé et utilisé conformément, l'appareil peut causer des interférences préjudiciables dans la radiocommunication. Il n'y a par contre aucune garantie pour l'absence de perturbations dans un certain système. Si cet appareil cause des interférences préjudiciables sur la réception de radio ou de télévision, ce qui peut être constaté en éteignant et en allumant l'appareil, il est recommandé à l'utilisateur de corriger la perturbation via l'une ou plusieurs des mesures suivantes :
- Modifier l'orientation ou l'emplacement de l'antenne réceptrice.
- Augmenter la distance entre l'appareil et le récepteur.
- Raccorder l'appareil à une prise reliée à un circuit différent de celui auquel est connecté le récepteur.
- Contacter le vendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.
2.7.3 Exigences c-tick
L'appareil correspond aux exigences pertinentes selon C-Tick.
Nom de la marque: ifm electronic DTE920 lecteur RFID-UHF pour l'Australie
L'homologation Singapour ne s'applique qu'aux lecteurs RFID DTE800 et DTE900.
Le "Equipment Registration" est disponible sur notre site web à: www.ifm.com
3 Fonctionnement et caractéristiques
Le lecteur RFID avec capacité multiprotocole DTE800 / DTE810 / DTE900 / DTE910 / DTE920 est approprié pour la lecture de TAG RFID actifs et passifs dans des différentes gammes de fréquence :
865 - 868 MHz pour l'Europe 902-928MHz pour l'Amérique 916 - 927 MHz pour l'Australie
À la livraison, l'appareil peut lire et écrire des TAG selon le standard EPC-Gen2. D'autres protocoles peuvent être installés via des mises à jour du logiciel.
L'appareil dispose d'un maximum de 4 prises antennes externes pour le raccordement des antennes d'émission et de réception pour la communication avec les TAG RFID.
L'appareil dispose de plusieurs interfaces pour l'intégration dans des différentes infrastructures. L'alimentation en courant se fait via une embase môle M12 4 pôles en codage A.
Le lecteur est fourni avec le contenu suivant :
- DTE800 / DTE810 / DTE900 / DTE910 / DTE920
- CD avec logiciel de démonstration, exemples de programmation, DLL et notice d'utilisation Matériel de mise à la terre
5 Accessoires
Les accessoires suivants sont disponibles pour le lecteur. Pour plus d'informations, veuillez contacter notre service de vente.
5.1 Antennes
Les antennes d'ifm electronic sont recommandées, par ex. ANT805, ANT810, ANT815, ANT820, ANT830, ANT910, ANT920 et ANT930.
5.2 Câble d'antenne
| Désignation N° d'art | cle | Type de cable 50-Ω | Connecteur 1 | Connecteur 2 | Longueur (cm) |
| Câble de raccordement RG 58, 3 m | E80330 RG05 | 8-PE TNC(f)-rev | TNC(m) 300 | ||
| Câble de raccordement RG 58, 6 m | E80331 RG05 | 8-PE TNC(f)-rev | TNC(m) 600 | ||
| Câble de raccordement RG 58, 10 m | E80332 RG05 | 8-PE TNC(f)-rev | TNC(m) 1000 | ||
| Câble de raccordement RG 58, 15 m | E80333 RG05 | 8-PE TNC(f)-rev | TNC(m) 1500 |
5.3 Fixation sur mât ou murale
Fixation sur mât / murale Équence E80340 pour le montage d'antennes et de lecteurs RFID (jusqu'à un poids total de 6,0 kg)
6.1 Lieu de montage
Si les prises non utilisées sont bouchées, l'appareil satisfait au degré de protection IP65. Pour la sélection du lieu de montage, respecter suffisamment d'espace libre pour une évacuation appropriée de la chaleur générée par l'appareil. Eviter le montage à proximité immédiate de chauffages. La température de fonctionnement maximale indiquée dans la fiche technique ne doit pas être dépassée. La surface de montage doit disposer d'une résistance et d'une stabilité appropriées.
6.2 Montage du lecteur

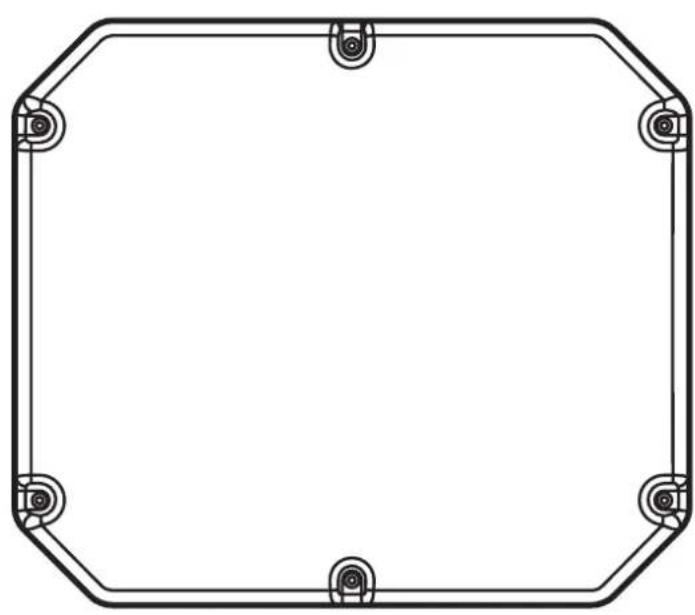

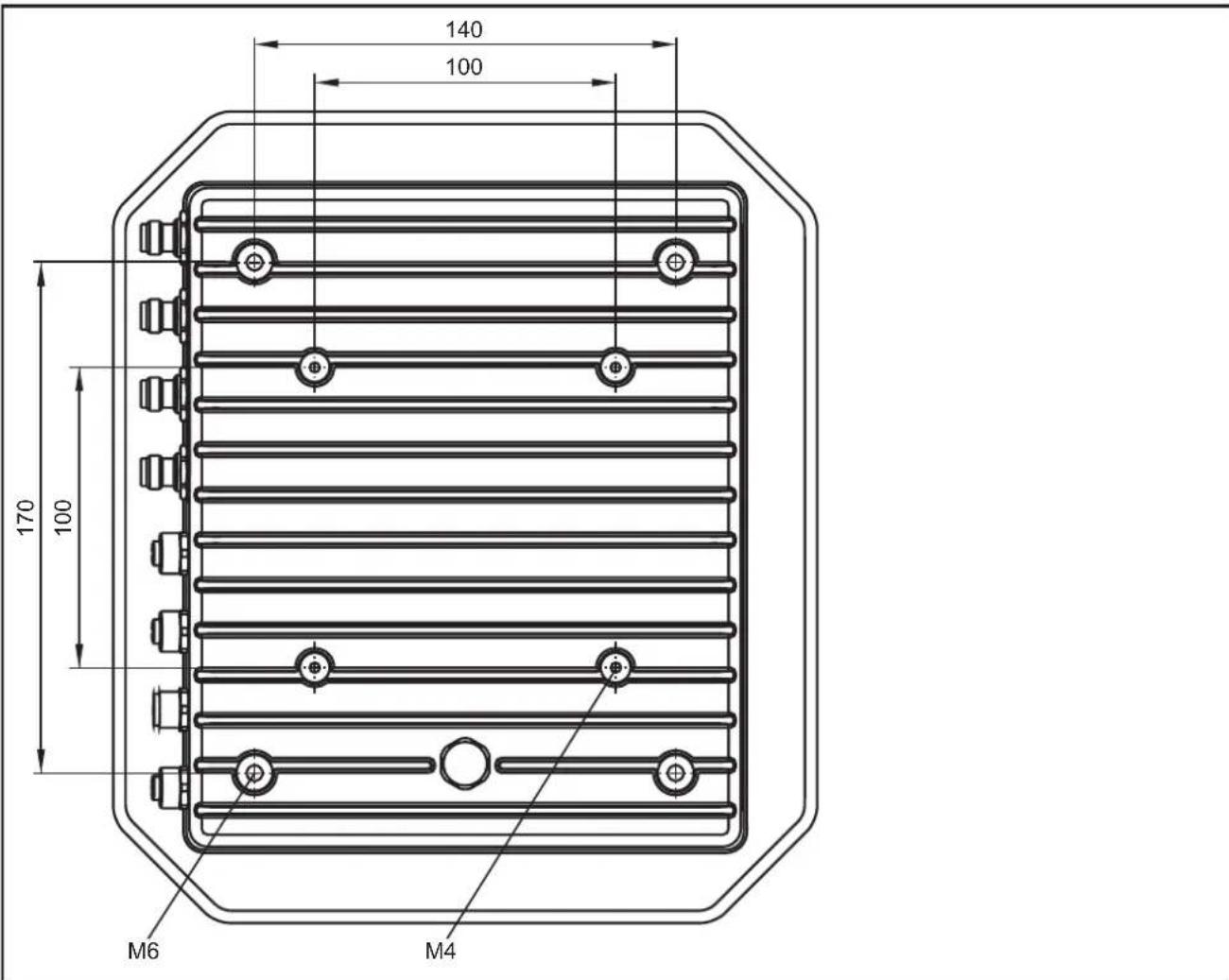

Pour la fixation, des trous filétés se trouvent sur le dos du lecteur. Les distances des trous filétés sont indiquées dans la figure suivante.
Pour certaines situations de montage, une fixation est disponible en accessoire, permettant le montage sur un mât et un mur ( 5.3).
7 Prises et affichages
L'image suivante montre un lecteur avec toutes les prises. Pour la description des raccordements ainsi que l'affichage des prises et connecteurs, voir la suite.
7.1 Tension d'alimentation
L'alimentation en courant est assurée par un connecteur rond M12 4 pôles en codage A.
| 2 1 3 4 | Broche Affected |
| 1 + 24 V DC | |
| 2 | |
| 3 GND | |
| 4 |
N'utiliser que des alimentations avec une puissance limite pour le fonctionnement! La puissance de l'alimentation ne doit pas dépasser 100 W sur le côté secondaire.
7.2 Connexion ethernet
La connexion Ethernet est assurée par une prise M12 4 pôles en codage D.
| 1 2 4 3 | Broche Affected |
| 1 TD + | |
| 2 RD + | |
| 3 TD - | |
| 4 RD - |
N'utiliser que des câbles blindés pour la connexion Ethernet.
7.3 Entrées et sorties sans séparation galvanique
Les entrées et sorties TOR de DTE800/DTE900 sont conçues comme deux prises 5 pôles en codage A avec filetage M12.
| 1 2 5 4 3 | Broche | Affectation |
| 1 VCC (sortie pour l'alimentation des sorties TOR ; sans séparation galvanique) | ||
| 2 OUTPUT (sortie de commutation) | ||
| 3 GND (sortie pour l'alimentation des sorties TOR ; sans séparation galvanique) | ||
| 4 INPUT (entrefée de commutation) | ||
| 5 Non raccordé | ||

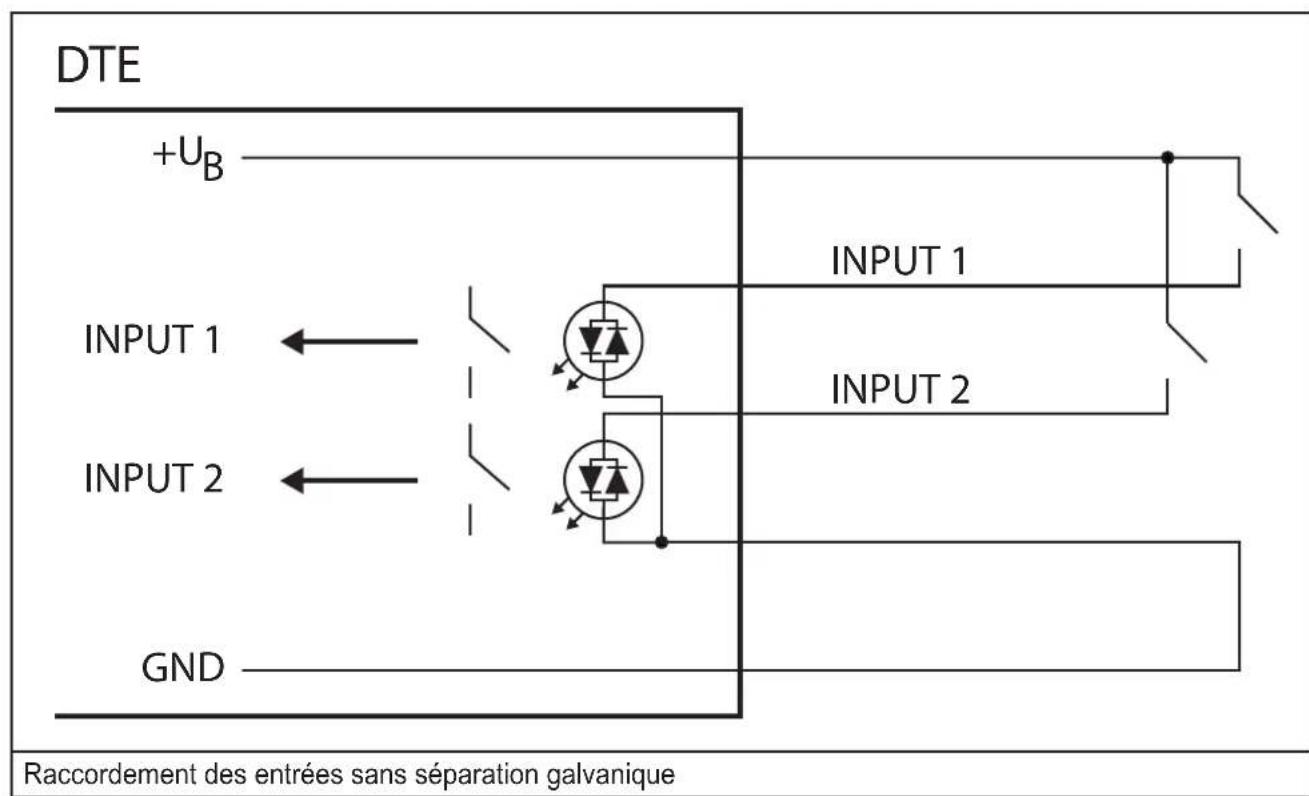

Les entrées TOR INPUT 1 et INPUT 2 ne disposent pas de séparation galvanique de la tension d'alimentation!

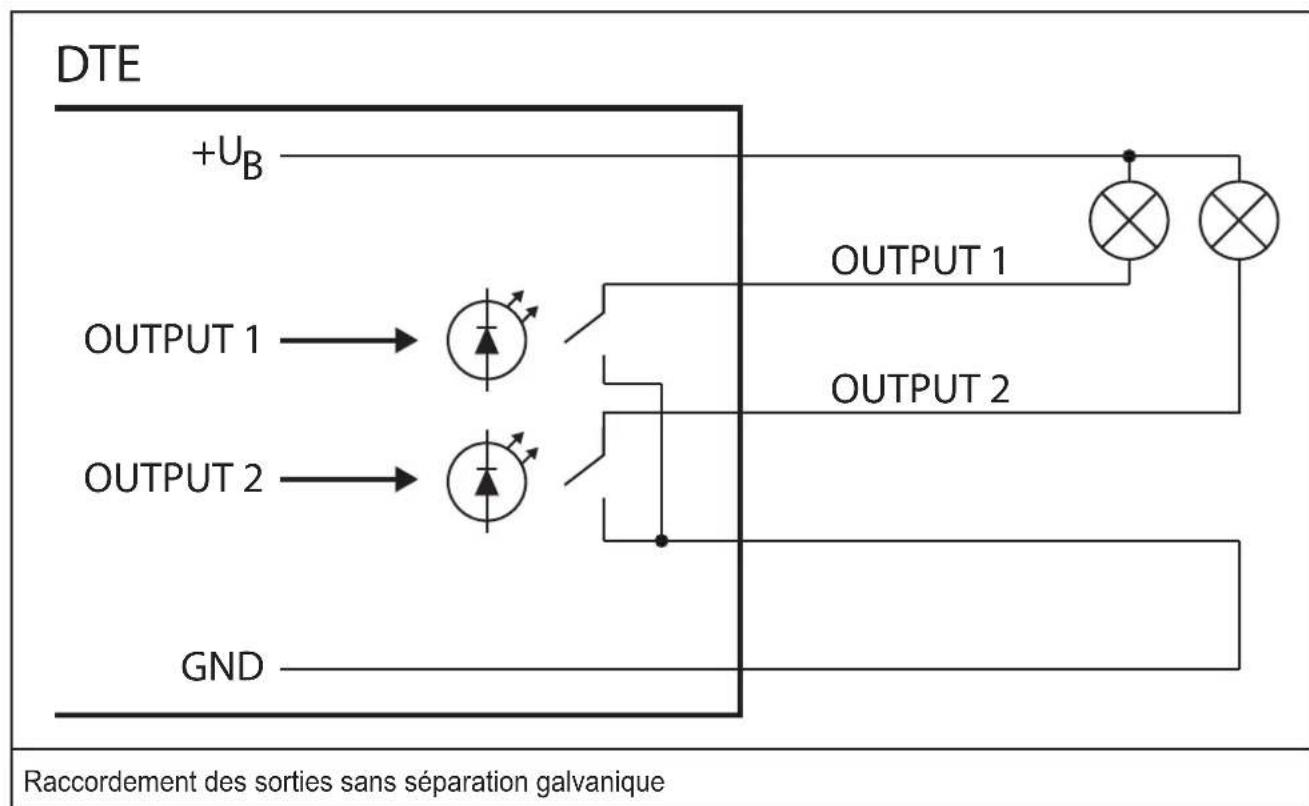

Les sorties TOR OUTPUT 1 et OUTPUT 2 ne disposent pas de séparation galvanique de la tension d'alimentation.
Applique un courant de max. 0,5 A à toutes les entrées ou sorties TOR.
Les entrées et sorties sont conçues pour max. 30 V DC. Voir la fiche technique pour plus d'informations.
7.4 Entrées et sorties TOR
Les entrées et sorties TOR de DTE810/DTE910/DTE920 sont conçues comme deux prises 8 pôles en codage A avec filetage M12.
| 8 1 2 7 6 5 4 | Broche A | Affectation GPIO 1 Affectation GPIO 2 | |
| 1 OUT_C | CMN (sortie de commutation commune) | OUT_CMN (sortie de commutation commune) | |
| 2 INPUT | 4 (entree de commutation 4) INPUT 1 (entree de commutation 1) | ||
| 3 INP_C | MN (entree de commutation commune) | INP_CMN (entree de commutation commune) | |
| 4 GND_ext | (masse externe) GND_ext (masse externe) | ||
| 5 +UB_ext | (tension d'alimentation externe) +UB_ext | (tension d'alimentation externe) | |
| 6 OUTPUT | 4 (sortie de commutation 4) OUTPUT 2 (sortie de commutation 2) | ||
| 7 OUTPUT | 3 (sortie de commutation 3) OUTPUT 1 (sortie de commutation 1) | ||
| 8 INPUT | 3 (entree de commutation 3) INPUT 2 (entree de commutation 2) |
7.4.1 Entrées TOR

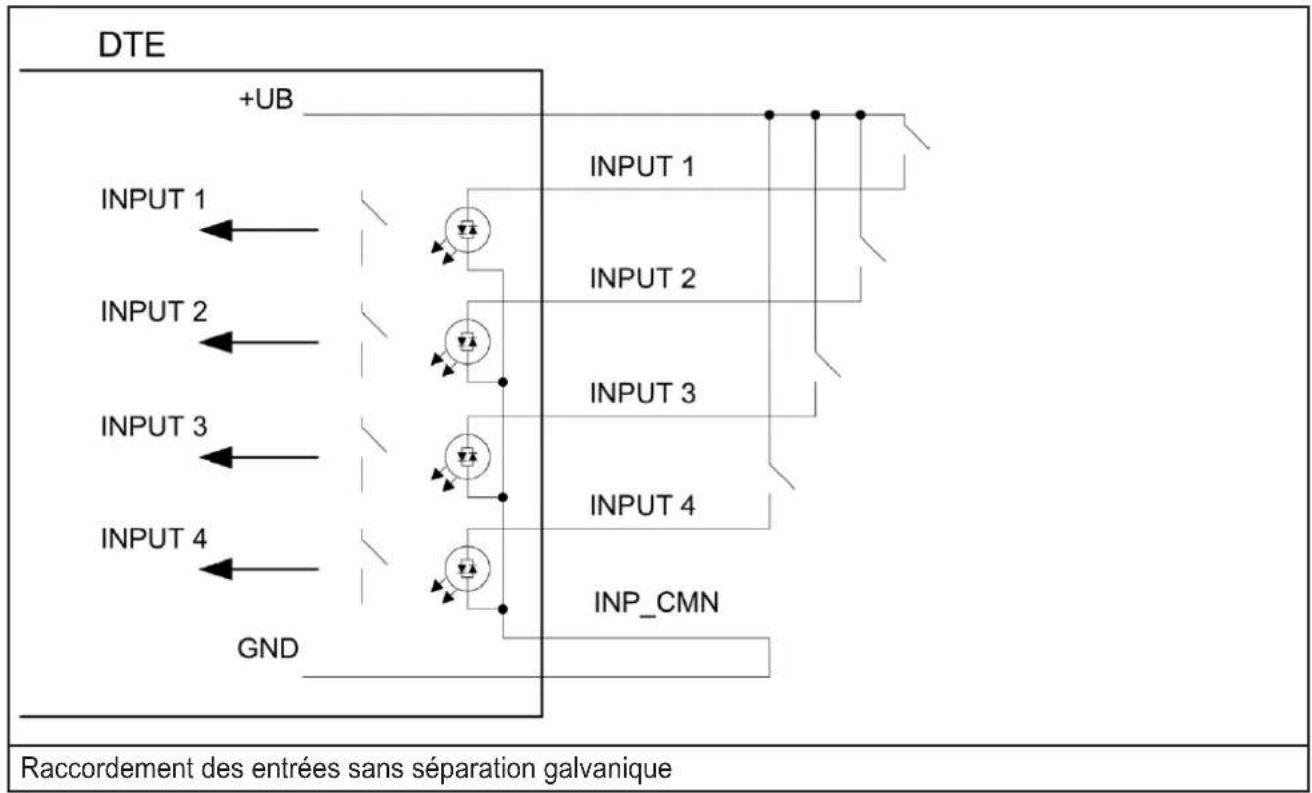

Les entrées sont séparées galvaniquement de la tension d'alimentation du lecteur et peuvent être opérées indépendamment de la polarité du signal d'entrée. À cette fin, il y a un pole commun pour les entrées (entrée de commutation CMN).
Selon l'application, les entrées peuvent être séparées galvaniquement avec une tension externe ou opérées sans séparation galvanique avec la tension d'alimentation du lecteur.
7.4.2 Sorties TOR

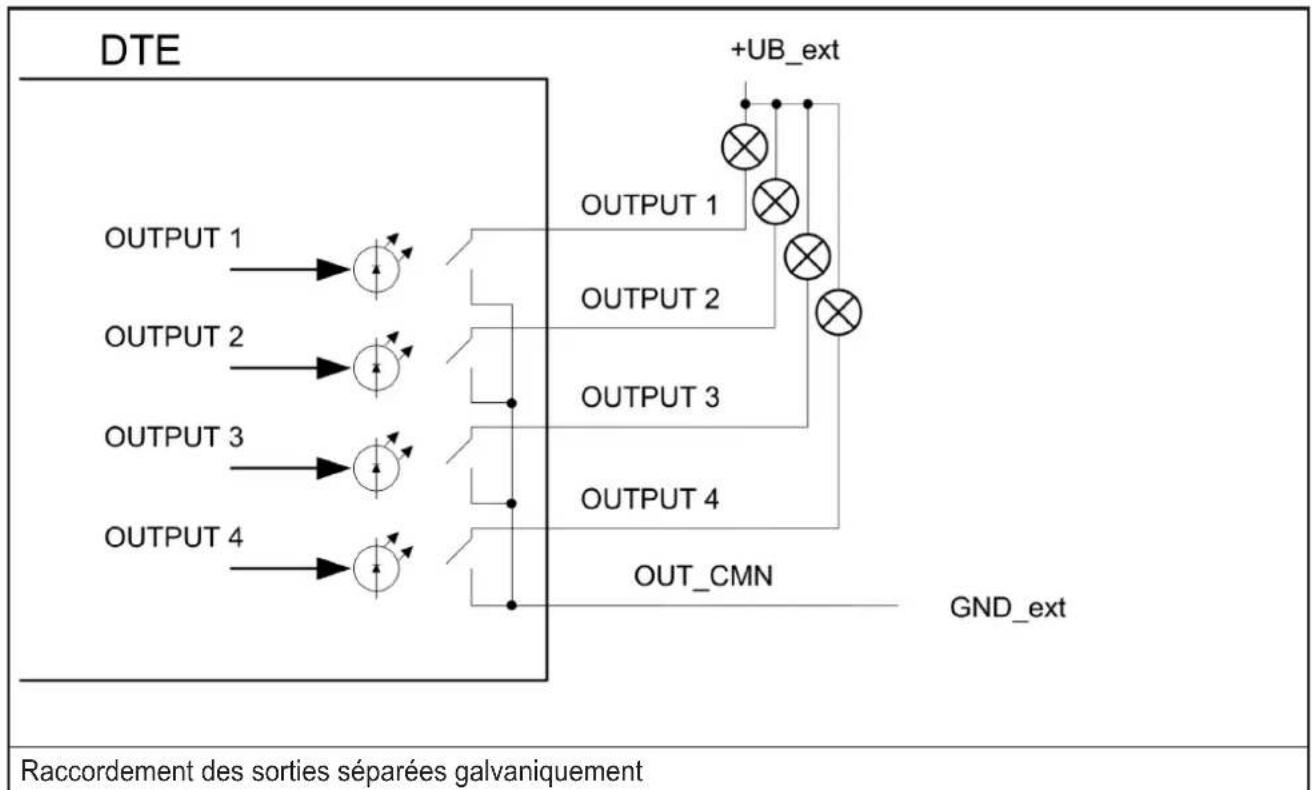

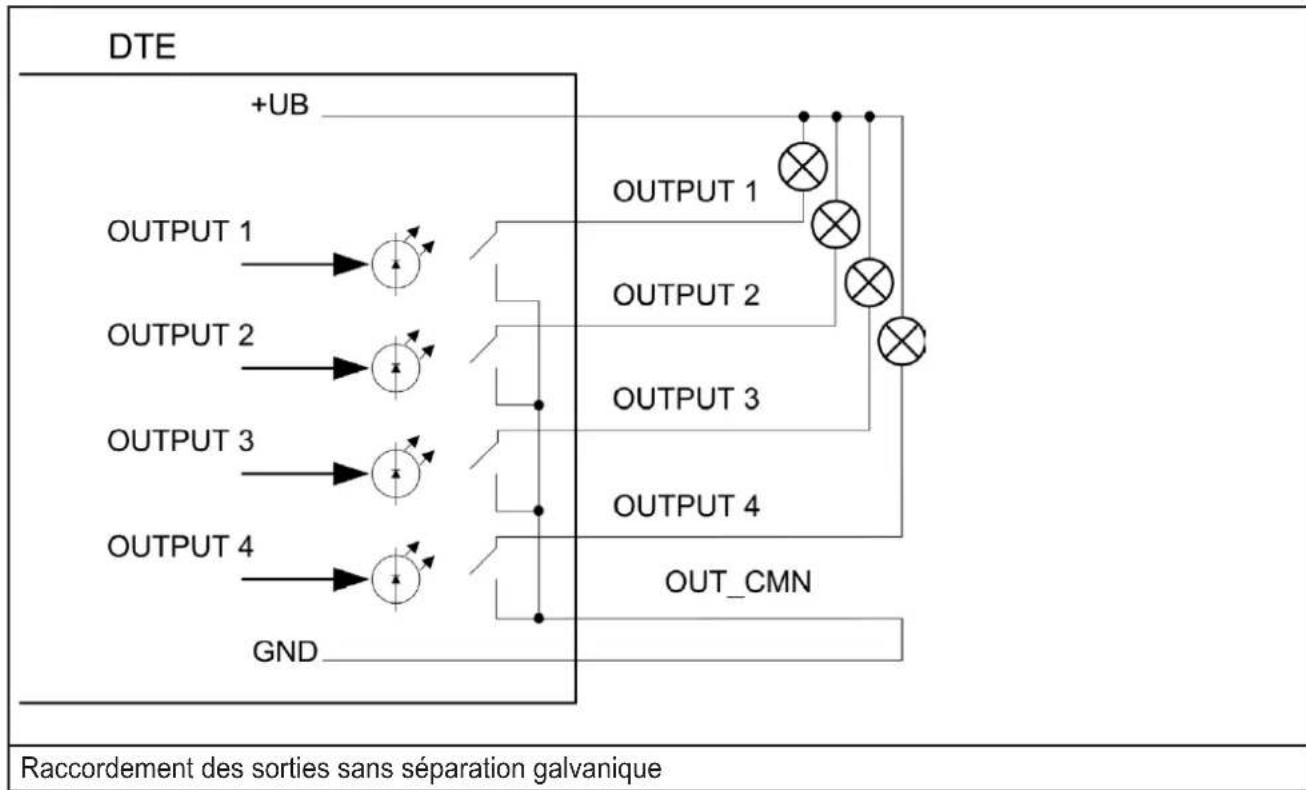

Les sorties sont également séparées galvaniquement de la tension d'alimentation du lecteur et disposent d'un pôle commun (sortie de commutation CMN).
Si la séparation galvanique n'est pas nécessaire, la tension d'alimentation peut également être prise directement du lecteur.
Applique un courant de max. 0,5 A à toutes les entrées ou sorties TOR.
Applique max. 1,5 A à toutes les entrées et sorties TOR utilisées.
Si l'alimentation auxiliaire du raccord GPIO du lecteur est utilisée, appliquer max. 1,1 A en total à toutes les entrées et sorties TOR utilisées.
Les entrées et sorties sont conçues pour max. 30 V DC. Voir la fiche technique pour plus d'informations.
Pour le fonctionnement des sorties avec une source de tension externe, n'utiliser que des alimentations LPS (Limited Power Source) ou disposant d'une classification NEC class 2.
La commande et l'évaluation se font via le logiciel ReaderStart v2, via les DLL fournis ou par accès au protocole du lecteur.
7.5 Connexion antenna
Le lecteur dispose de 4 prises antennes conçues comme Reverse TNC pour la connexion aux antennes RFID.
Pour la connexion antenne, utiliser seulement les câbles indiqués dans le chapitre 'Accessoires' (50) ( 5)!
Des câbles inappropriés peuvent limiter la puissance du lecteur par des désadaptations. Des désadaptations trop importantes mènent à des messages d'erreur du lecteur.
7.6 LED
Le lecteur dispose d'une LED en 2 couleurs pour l'affichage d'états de fonctionnement.
Le tableau suivant indique les variantes de couleur avec les états de fonctionnement appropriés.
| Rouge Vert État de fonctionnement | ||
| X Clignote env. toutes les 8 | seconds | Erreur durant l'initialisation |
| X X L'appareil redémarre | ||
| Clignote env. toutes les 8 secondes | X Mode de fonctionnement normal |
7.7 Bip sonore
Le lecteur dispose d'un bip sonore pour la signalisation audible d'états de fonctionnement. En plus du son, la LED clignote ( 7.6).
| Son Etat de fonctionnement | |
| 1x bref Redémarrage du lecteur réussi | |
| 2x long Lecteur signale un défaut |
8 Configuration
Des connaissances du standard EPCGlobal de GS1 sont nécessaires afin de configurer le lecteur correctement et l'adapter à l'application correspondante. Ce standard décrit le principe de fonctionnement de l'interface entre TAG et lecteur. Vous trouverez plus d'informations sur: www.epcglobalinc.org
Les paramètres disponibles pour la configuration du lecteur sont décrits dans le manuel de configuration.
Le lecteur est contrôlé via le protocole de lecteur propriétaire d'ifm electronic.
Les versions des documents doivent correspondre à la version du logiciel du lecteur. Le CD fourni contient les documents actuels du firmware du lecteur fourni.
9 Maintenance, réparation et élimination
L'appareil ne contient aucun composant réparable par l'utilisateur.
Ne pas ouvrir l'appareil. L'appareil ne doit être réparé que par le constructeur.
Respecter la réglementation du pays en vigueur pour la destruction écologique de l'appareil.
