Type de produit	Module contrôle d'accès clavier à code
Marque	Elcom
Modèle	REN232X
Dimensions face avant (L x l x h)	120 x 120 x 2 mm
Alimentation	12 VAC ou 15 VDC
Courant absorbé (repos)	env. 10 mA
Courant absorbé (fonctionnement)	max. 70 mA
Nombre de contacts de commutation	2, libres de potentiel
Charge maximale des contacts	24 V / 1 A
Longueur de code	1 à 8 chiffres
Nombre de codes de commutation	2 indépendants
Code maître	Oui, protège la configuration
Durée de commutation réglable	1 à 99 secondes, ou 0 pour mode bistable
Verrouillage après erreurs	5 codes erronés -> 60 secondes
Signal sonore	Appui, succès, erreur, alarme
Section de conducteur	∅ 0,5 - 0,8 mm (plein)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Réparabilité	Non spécifié par le fabricant

FOIRE AUX QUESTIONS - REN232X Elcom

Comment programmer un code de commutation ?

Pour programmer le code de commutation 1, appuyez et maintenez la touche P pendant 3 secondes jusqu'au bip. Saisissez le code maître actuel, puis appuyez sur 1. Entrez le nouveau code et validez avec →. Un bip long confirme l'enregistrement.

Que faire si j'ai oublié le code maître ?

Coupez l'alimentation, maintenez les touches 1 + 5 + 9 enfoncées, puis remettez l'alimentation. Le code maître revient à 789. Relâchez les touches après le bip.

Comment régler la durée de commutation ?

Appuyez sur P 3 secondes, saisissez le code maître, puis appuyez sur 3 pour la durée 1 ou 4 pour la durée 2. Entrez une valeur entre 0 et 99 secondes, puis validez avec →.

Que signifie un bip long et continu ?

Un bip long d'une seconde indique une saisie correcte. Un bip répété 6 fois signifie une erreur de code. Un bip continu de 60 secondes signale une alarme ou un verrouillage après 5 codes erronés.

Combien de codes puis-je enregistrer ?

Le module permet d'enregistrer deux codes de commutation indépendants (un par contact) et un code maître pour la configuration.

Comment activer le mode bistable (commutation) ?

Réglez la durée de commutation sur 0 seconde. Ainsi, la première saisie du code active le contact, la seconde le désactive.

Quelle est la tension d'alimentation requise ?

Le module fonctionne avec une tension alternative de 12 VAC ou continue de 15 VDC. La consommation est d'environ 10 mA au repos et jusqu'à 70 mA en fonctionnement.

Que faire si le clavier se verrouille ?

Attendez 60 secondes sans toucher aux touches. Le verrouillage est automatique après 5 codes erronés. Chaque erreur supplémentaire prolonge l'attente de 60 secondes.

Comment réinitialiser complètement le module ?

La réinitialisation du code maître est possible via la procédure avec les touches 1+5+9. Pour les autres réglages, utilisez le mode programmation pour les modifier un par un.

Quels types de câbles utiliser pour le raccordement ?

Utilisez des conducteurs pleins d'un diamètre de 0,5 à 0,8 mm. Insérez le câble dans la borne appropriée. Pour retirer, appuyez sur la borne orange.

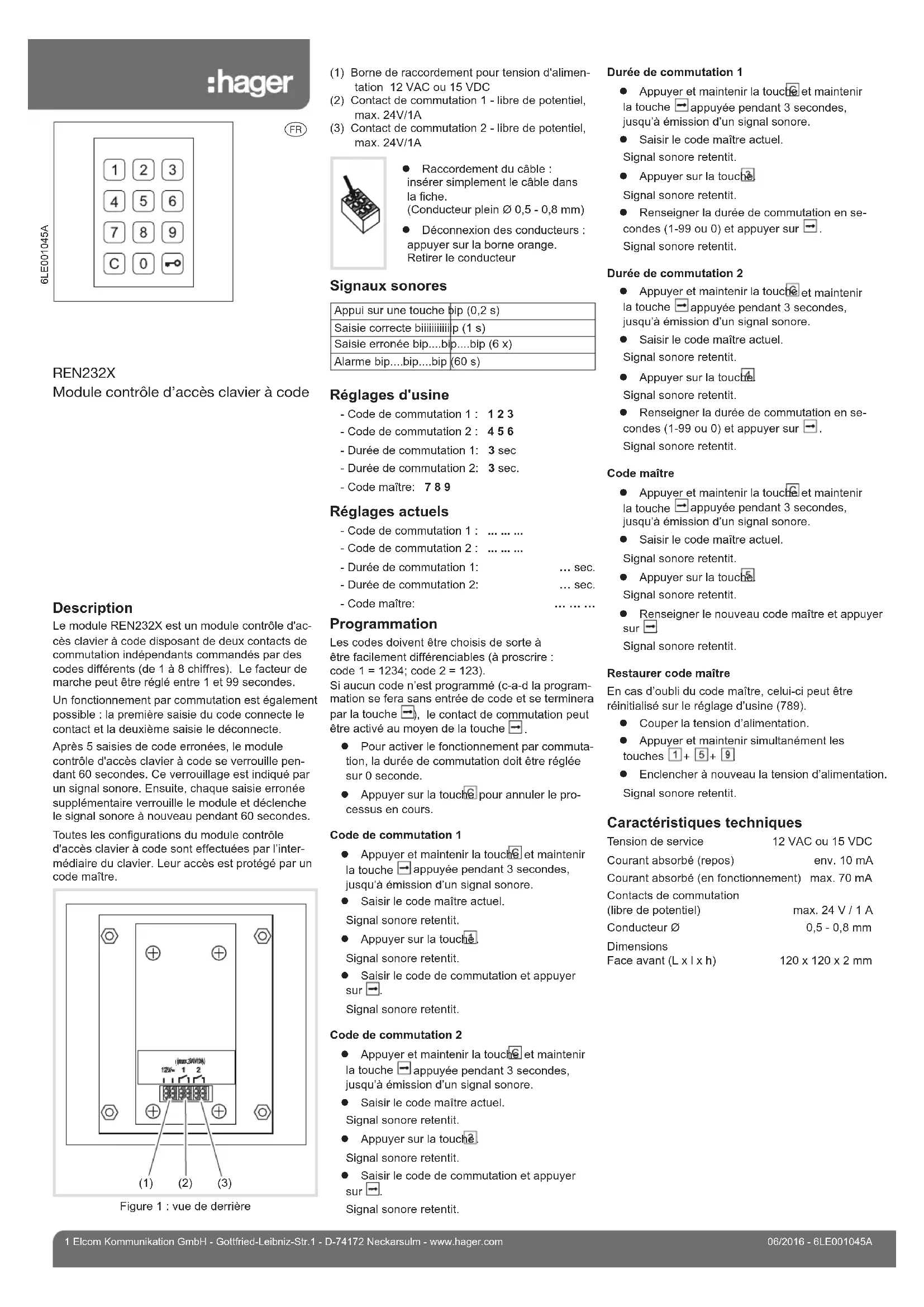

MODE D'EMPLOI REN232X Elcom

Module contrôle d'accès clavier à code

Description

Le module REN232X est un module contrôle d'accès clavier à code disposant de deux contacts de commutation indépendants commandés par des codes différents (de 1 à 8 chiffres). Le facteur de marche peut être réglé entre 1 et 99 secondes.

Un fonctionnement par commutation est également possible : la première saisie du code connecte le contact et la deuxième saisie le déconnecte.

Après 5 saisies de code erronées, le module contrôle d'accès clavier à code se verrouille pendant 60 secondes. Ce verrouillage est indiqué par un signal sonore. Ensuite, chaque saisie erronée supplémentaire verrouille le module et déclenche le signal sonore à nouveau pendant 60 secondes.

Toutes les configurations du module contrôle d'accès clavier à code sont effectuées par l'intermédiaire du clavier. Leur accès est protégé par un code maître.

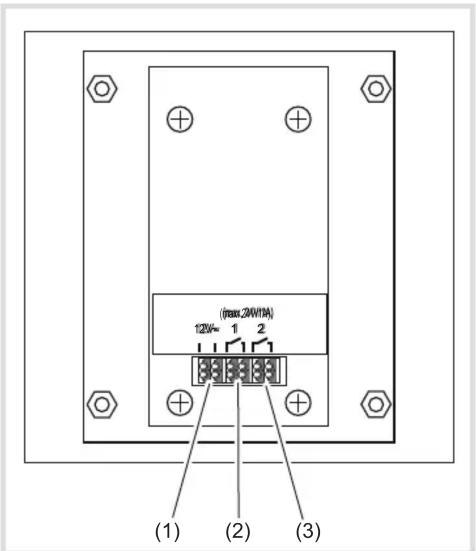

Figure 1 : vue de derrière

(1) Borne de raccordement pour tension d'alimentation 12 VAC ou 15 VDC
(2) Contact de commutation 1 - libre de potentiel, max. 24V/1A
(3) Contact de commutation 2 - libre de potentiel, max. 24V/1A

- Raccordement du câble : insérer simplement le câble dans la fiche. (Conducteur plein ∅ 0,5 - 0,8 mm)

- Déconnexion des conducteurs : appuyer sur la borne orange. Retirer le conducteur

Signaux sonores

Appui sur une touche bip (0,2 s)

Saisie correcte biiiiiiiiiiip (1 s)

Saisie erronée bip....bip....bip (6 x)

Alarme bip....bip....bip (60 s)

Réglages d'usine

• Code de commutation 1 : 1 2 3
• Code de commutation 2 : 4 5 6
• Durée de commutation 1: 3 sec
• Durée de commutation 2: 3 sec.
• Code maître: 789

Réglages actuels

• Code de commutation 1 : ....
• Code de commutation 2 : ....
• Durée de commutation 1: ... sec.
• Durée de commutation 2: ... sec.
• Code maître: ....

Programmation

Les codes doivent être choisis de sorte à être facilement différenciables (à proscrire : code 1 = 1234; code 2 = 123).

Si aucun code n'est programmé (c-a-d la programmation se fera sans entrée de code et se terminera par la touche ), le contact de commutation peut être activé au moyen de la touche.

• Pour activer le fonctionnement par commutation, la durée de commutation doit être réglée sur 0 seconde.
• Appuyer sur la touche pour annuler le processus en cours.

Code de commutation 1

• Appuyer et maintenir la touche et maintenir la touche appuyée pendant 3 secondes, jusqu'à émission d'un signal sonore.
• Saisir le code maître actuel.

Signal sonore retentit.

- Appuyer sur la touché.

Signal sonore retentit.

- Saisir le code de commutation et appuyer sur →.

Signal sonore retentit.

Code de commutation 2

• Appuyer et maintenir la touche et maintenir la touche appuyée pendant 3 secondes, jusqu'à émission d'un signal sonore.
• Saisir le code maître actuel. Signal sonore retentit.
• Appuyer sur la touche? Signal sonore retentit.
• Saisir le code de commutation et appuyer sur →.

Signal sonore retentit.

Durée de commutation 1

• Appuyer et maintenir la touche et maintenir la touche appuyée pendant 3 secondes, jusqu'à émission d'un signal sonore.
• Saisir le code maître actuel. Signal sonore retentit.
• Appuyer sur la touche. Signal sonore retentit.
• Renseigner la durée de commutation en secondes (1-99 ou 0) et appuyer sur . Signal sonore retentit.

Durée de commutation 2

• Appuyer et maintenir la touche et maintenir la touche appuyée pendant 3 secondes, jusqu'à émission d'un signal sonore.
• Saisir le code maître actuel. Signal sonore retentit.
• Appuyer sur la touche. Signal sonore retentit.
• Renseigner la durée de commutation en secondes (1-99 ou 0) et appuyer sur . Signal sonore retentit.

Code maître

• Appuyer et maintenir la touche et maintenir la touche appuyée pendant 3 secondes, jusqu'à émission d'un signal sonore.
• Saisir le code maître actuel. Signal sonore retentit.
• Appuyer sur la touche. Signal sonore retentit.
• Renseigner le nouveau code maître et appuyer sur Signal sonore retentit.

Restaurer code maître

En cas d'oubli du code maître, celui-ci peut être réinitialisé sur le réglage d'usine (789).

• Couper la tension d'alimentation.
• Appuyer et maintenir simultanément les touches 1 + 5 + 9
• Enclencher à nouveau la tension d'alimentation. Signal sonore retentit.

Caractéristiques techniques

Tension de service	12 VAC ou 15 VDC
Courant absorbé (repos)	env. 10 mA
Courant absorbé (en fonctionnement)	max. 70 mA
Contacts de commutation
(libre de potentiel)	max. 24 V / 1 A
Conducteur ∅	0,5 - 0,8 mm
Dimensions
Face avant (L x l x h)	120 x 120 x 2 mm
