REN230X - Contrôle d'accès Elcom - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôle d'accès à lecture de badges/cartes
Marque	Elcom
Modèle	REN230X
Alimentation électrique	12-24 V CC ou 12-15 V CA, 50-60 Hz
Consommation électrique	max. 0,2 A
Plage de température	-25 °C à +70 °C
Affichage	LED bicolore à 7 segments
Relais	1 inverseur, 24 V CA/CC, max. 1 A
Fréquence de communication	125 kHz / AM / semi-duplex
Nombre maximal de transpondeurs	200
Distance de lecture (carte)	env. 40 mm
Distance de lecture (badge)	env. 30 mm
Mémoire EEPROM	1 000 000 cycles d'écriture
Fonctions principales	Gestion des accès par badges/cartes, programmation avec carte maître, effacement sélectif, réglage du temps de commutation du relais (0,5 à 9 s)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Programmation protégée par carte maître. Carte maître secondaire possible.
Pièces détachées et réparabilité	Aucune pièce détachée disponible. En cas de dysfonctionnement, contacter le SAV.
Dimensions (estimées)	100 x 50 x 20 mm
Poids (estimé)	100 g

FOIRE AUX QUESTIONS - REN230X Elcom

Comment programmer un nouveau badge sur le REN230X ?

Placez la carte maître dans la zone de lecture, choisissez l'emplacement de stockage souhaité (0 à 199) en retirant la carte au bon moment, puis lorsque l'écran clignote, placez le nouveau transpondeur dans la zone de lecture.

Comment effacer un badge spécifique ?

Placez la carte maître, sélectionnez l'emplacement de stockage occupé (point décimal droit allumé), retirez la carte, puis lorsque l'écran clignote, representez la carte maître pour effacer l'emplacement.

Comment régler le temps de commutation du relais ?

Placez la carte maître jusqu'à afficher la lettre 'M', puis continuez pour voir 'H0' à 'H9' (ex: H5 = 5 secondes). Retirez la carte, puis representez-la pendant le clignotement pour valider.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne en 12-24 V CC ou 12-15 V CA, 50-60 Hz.

Combien de badges peut-on enregistrer ?

Jusqu'à 200 transpondeurs (cartes ou badges) peuvent être enregistrés.

Que signifie le point décimal droit allumé sur l'affichage ?

Le point décimal droit indique que l'emplacement de stockage est déjà occupé par un transpondeur.

Puis-je utiliser une carte comme maître pour plusieurs lecteurs ?

Oui, vous pouvez programmer une carte maître secondaire qui fonctionne sur plusieurs dispositifs, contrairement à la carte maître originale liée à un seul lecteur.

Quelle est la portée de lecture ?

Environ 40 mm pour les cartes d'accès et 30 mm pour les badges électroniques.

Comment effacer la carte maître secondaire ?

Utilisez la carte maître originale : placez-la jusqu'à afficher 'M' avec point décimal droit, puis pendant le clignotement, representez la carte originale pour effacer la secondaire.

Quelle distance dois-je respecter entre deux modules ?

Pour éviter les interférences, maintenez une distance d'au moins 30 cm entre deux dispositifs REN230X.

MODE D'EMPLOI REN230X Elcom

Module contrôle d'accès lecteur de badges/cartes

1. Introduction

Le contrôle d'accès sans contact, à l'aide du système KEYPASS, nécessite ne nécessite aucune connexion à un PC ou à une unité de commande. Des transpondeurs sans contact au format carte ou sur porte-clés sont utilisés en tant que badges d'accès (clés).

En cas d'utilisation en tant que lecteur KEYPASS, le module contrôle d'accès lecteur de badges/cartes REN230X peut gérer jusqu'à 200 transpondeurs. Le chiffrage ou l'effacement du transpondeur est opérée à l'aide d'une carte Mastercard fournie.

Un écran à LED permet d'afficher le numéro d'espace de stockage associé au transpondeur. Il est également possible de procéder à l'effacement sélectif d'un seul transpondeur.

Outre la carte Mastercard originale fournie, un transpondeur peut également être configuré en tant que carte Mastercard secondaire. Si une carte Mastercard originale est associée de manière fixe à un lecteur KEYPASS, un transpondeur peut être associé à plusieurs dispositifs en tant que carte Mastercard secondaire. Il est ainsi possible de gérer aisément plusieurs lecteurs KEYPASS à l'aide d'un seul transpondeur. La carte Mastercard originale peut alors être conservée en lieu sûr.

Le dispositif est équipé d'un contact de commutation sans potentiel (24 V/1 A) pour la commande d'un ouvre-porte. Le temps de commutation du relais peut être réglé entre 0,5 et 9 secondes à l'aide de la carte Mastercard.

Le dispositif est compatible avec une alimentation électrique de 12-15 V alternatif ou 12-24 V continu.

(1) 0.0

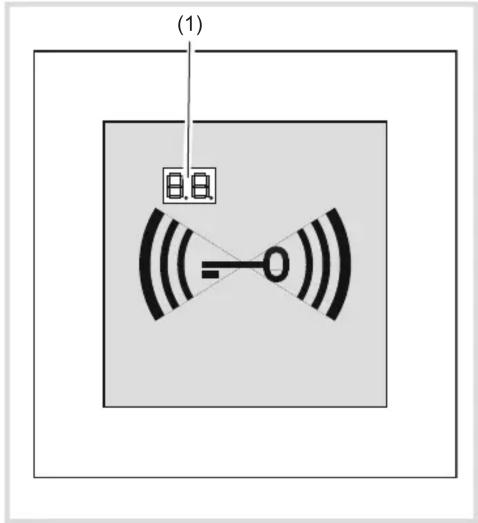

Figure 1 : Vue de face
(1) LED à 2 états Affichage 7 segments

2. Montage et raccordement électrique

Instructions de montage

Afin d'éviter les interférences entre modules contrôle d'accès lecteur de badges/cartes, il est important de respecter une distance d'au moins 30 cm entre deux dispositifs.

(2)

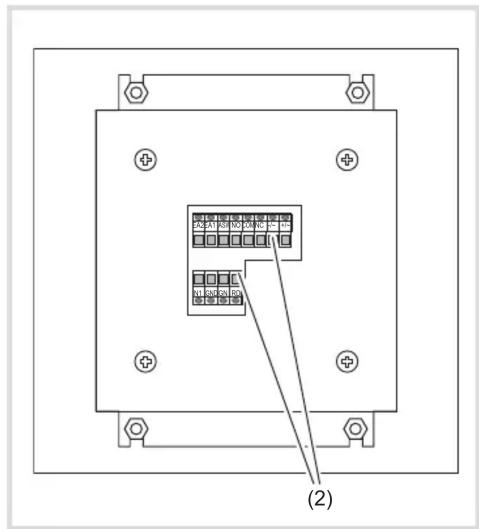

Figure 2 : vue de derrière

(2) Bornes de raccordement

Borne +/~	Tension d'alimentation12–15 V AC ou 12–24 V DC
Borne -/~	Tension d'alimentation12–15 V AC ou 12–24 V DC
Borne NC	Contact de commutation libre de potentiel (contact NF)
Borne COM	Contact de commutation libre de potentiel (commun)
Borne NO	Contact de commutation libre de potentiel (contact NO)
Borne ASW Réservée aux extensions ultérieures
Borne EA1 Réservée aux extensions ultérieures
Borne EA2 Réservée aux extensions ultérieures
Borne RO Réservée aux extensions ultérieures
Borne GN Réservée aux extensions ultérieures
Borne GND Réservée aux extensions ultérieures

Tableau 1 : Bornes de raccordement

+/- -/- NC COM NO ASW EA1 EA2 RO GN GND IN1 12 VAC N L 230 V- TO-17

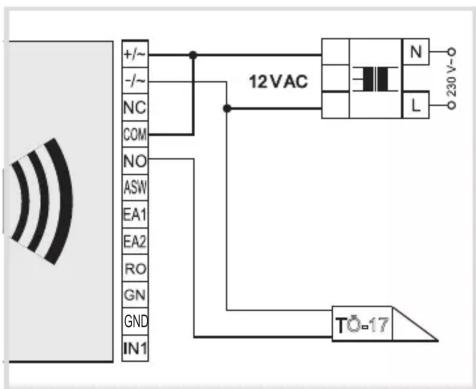

Figure 3 : Exemple de raccordement

3. Programmation

(4) (3)

(5) (6)

3.1 Indicateur LED

(3) Emplacement de stockage base 1
(4) Emplacement de stockage base 10
(5) Emplacement de stockage base 100 - symbolisé par le point décimal gauche
(6) Emplacement de stockage occupé – l'affi - chage du point décimal droit signifi e que l'emplacement de stockage est déjà occupé par un transpondeur

Signaux de fonctionnement supplémentaires

Lorsque le témoin clignote, des modifi cations peuvent être entreprises.

Le transpondeur attribué n'est pas programmé.

Une fonction du dispositif est défaillante. Il faut l'envoyer en réparation.

3.2 Choix de l'emplacement de stockage Lancer le mode de programmation :

- Placer la carte Mastercard dans la zone de lecture.

L'écran s'allume.

Le compte des emplacements de stockage entre 0 ...10 se produit par incrément de 1.

À partir du 10ème emplacement de stockage, le compte se poursuit par intervalles de 10. (10, 20 ...90, 0.0, 1.0 ... 9.0)

Le compte cesse au retrait de la carte Mastercard.

L'affi chage à écran s'immobilise.

Pour poursuivre le compte par intervalles de 1, présenter à nouveau la carte Mastercard pendant 3 secondes.

Le compte continue par incréments de 1. (30, 31 ... 39)

Lorsque l'emplacement souhaité s'affi che, retirer la carte Mastercard.

L'affi chage à écran s'immobilise pendant 3 secondes.

L'écran clignote enfi n pendant environ 6 secondes.

Dendant cet intervalle de temps, l'emplacement de stockage peut être programmé ou effacé.

3.3 Programmation du transpondeur

Lors de la programmation, il est important de veiller à ne pas remplacer par erreur le transpondeur affecté un emplacement de stockage. Les emplacements de stockage occupés sont marqués du point décimal droit.

Lancer le mode de programmation :

- Placer la carte Mastercard dans la zone de lecture et choisir l'emplacement de stockage souhaité (voir section 3.2).

(Exemple 33)

Lorsque l'emplacement souhaité s'affi che, retirer la carte Mastercard.

L'affi chage à écran s'immobilise pendant 3 secondes

L'écran clignote enfi n pendant environ 6 secondes.

● Pendant que l'écran clignote, placer le nouveau transpondeur dans la zone de lecture.

Le transpondeur est affecté à l'emplacement de stockage choisi. Le point décimal droit s'affi che.

Di le transpondeur est déjà affecté à un autre emplacement de stockage, le numéro de l'emplacement de stockage concerné s'affi che.

Retirer le transpondeur de la zone de lecture.

L'écran affi che l'emplacement de stockage suivant et clignote pendant 6 secondes.

Pendant que l'écran clignote, le transpondeur suivant peut être placé dans la zone de lecture.

Le transpondeur est affecté à l'emplacement de stockage choisi. Le point décimal droit s'affi che.

ou :

- Si aucun transpondeur n'est placé dans la zone de lecture, l'écran s'éteint et le dispositif repasse en mode de fonctionnement.

L'écran s'éteint.

3.4 Effacement d'un transpondeur

Lancer le mode de programmation :

- Placer la carte Mastercard dans la zone de lecture et choisir l'emplacement de stockage souhaité (voir section 3.2).

(Exemple 33) Le point décimal droit s'affiche, indiquant que l'emplacement de stockage est occupé.

Retirer la carte Mastercard de la zone de lecture.

L'affichage à écran s'immobilise pendant 3 secondes.

L'écran clignote enfin pendant environ 6 secondes.

Pendant que l'écran clignote, placer à nouveau la carte Mastercard dans la zone de lecture.

L'emplacement de stockage est effacé et le point décimal droit s'éteint.

Retirer la carte Mastercard de la zone de lecture.

Au bout de quelques secondes, l'écran s'éteint et le dispositif repasse en mode de fonctionnement.

3.5 Réglage du temps de commutation du relais Le temps de commutation du relais peut être

réglé entre 0,5 et 9 secondes. (réglage d'usine : 4 secondes)

Lancer le mode de programmation :

- Placer la carte Mastercard dans la zone de lecture jusqu'à ce que le temps de commutation souhaité s'affiche.

Après l'emplacement de stockage 190 (9.0) .....

... l'écran affiche la lettre « M », puis .....

le compte de temps de relais se produit, entre H0 et H9.

D: 0 = 0,5 seconde ; H1 = 1 seconde ; H2 = 2 secondes ; .... H9 = 9 secondes

Lorsque le temps de commutation souhaité s'affiche, retirer la carte Mastercard de la zone de lecture.

(Exemple : H5 = 5 s)

L'affichage à écran s'immobilise pendant 3 secondes. (Exemple : H5 = 5 s)

L'écran clignote enfin pendant environ 6 secondes.

Pendant que l'écran clignote, placer à nouveau la carte Mastercard dans la zone de lecture.

Le temps de commutation du relais est réglé. Le point décimal droit s'affiche.

Retirer la carte Mastercard de la zone de lecture.

Au bout de quelques secondes, l'écran s'éteint et le dispositif repasse en mode de fonctionnement.

3.6 Programmation de la carte Mastercard secondaire

Afin de gérer plusieurs modules contrôle d'accès lecteur de badges/cartes aisément à l'aide d'une seule carte Mastercard, il est possible de configurer une carte Mastercard secondaire. Si une carte Mastercard originale est associée de manière fixe à un seul dispositif, une carte Mastercard secondaire peut être associée à plusieurs dispositifs.

Lancer le mode de programmation :

- Placer la carte Mastercard originale dans la zone de lecture jusqu'à ce que la lettre « M » s'affiche à l'écran.

Après l'emplacement de stockage 190 (9.0) ....

... l'écran affiche la lettre « M ».

Retirer la carte Mastercard originale de la zone de lecture.

L'écran s'allume pendant 3 secondes. L'écran clignote enfin pendant environ 6 secondes.

Pendant que l'écran clignote, placer le transpondeur à utiliser en tant que carte Mastercard secondaire dans la zone de lecture.

Le transpondeur est alors défini en tant que carte Mastercard secondaire. Le point décimal droit s'affiche.

Retirer la carte Mastercard secondaire de la zone de lecture.

Au bout de quelques secondes, l'écran s'éteint et le dispositif repasse en mode de fonctionnement.

In transpondeur déjà défini en tant que badge d'accès ne peut pas être utilisé en tant que carte Mastercard secondaire. Si un transpondeur défini en tant que badge d'accès est présenté, l'écran affiche l'emplacement de stockage correspondant.

3.7 Effacement de la carte Mastercard secondaire

La carte Mastercard secondaire peut uniquement être effacée à l'aide de la carte Mastercard originale.

Lancer le mode de programmation :

- Placer la carte Mastercard originale dans la zone de lecture jusqu'à ce que la lettre « M » s'affiche à l'écran.

Après l'emplacement de stockage 190 (9.0) ....

... l'écran affiche la lettre « M » avec le point décimal droit.

Retirer la carte Mastercard originale de la zone de lecture.

L'écran s'allume pendant 3 secondes.

L'écran clignote enfin pendant environ 6 secondes.

Pendant que l'écran clignote, placer à nouveau la carte Mastercard originale dans la zone de lecture.

La carte Mastercard secondaire est effacée et le point décimal droit s'éteint.

Retirer la carte Mastercard originale de la zone de lecture.

Au bout de quelques secondes, l'écran s'éteint et le dispositif repasse en mode de fonctionnement.

4. Liste d'affectation

Un numéro d'identification unique est imprimé sur chaque transpondeur. Ce numéro permet d'affecter le transpondeur à un utilisateur.

Emplacement de stockage	Numéro d'identifi-cation	Name
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
47
48
49
...
199

5. Caractéristiques techniques

Tension d'alimentation : 12 ... 24 V DC / 12 ... 15 V AC, 50 ... 60 Hz

Courant absorbé: max. 0,2 A

Plage de température : -25 °C... +70 °C

Antenne : intégrée

Écran : LED à 2 états 7 segments

Relais : 1x inverseur

Capacité de charge du

contact : 24 V AC/DC (max. 1 A)

EEprom : 1 000 000 cycles d'écriture

Transfert de données vers

les transpondeurs : 125 kHz / AM / semi-duplex

Nombre de transpondeurs : max. 200

Types de transpondeurs pris en charge :

Carte d'accès

Zone de lecture: env. 40 mm

Unité d'emballage: 3 pièces. (réf. n° REH215X)

Unité d'emballage: 10 pièces. (réf. n° REH216X)

Badge électronique

Zone de lecture: env. 30 mm

Unité d'emballage: 3 pièces. (réf. n° REH213X)

Unité d'emballage: 10 pièces. (réf. n° REH214X)

6. Homologation

En cas d'utilisation conforme à l'usage prévu, l'installation radio satisfait aux exigences de l'article 3 et des autres spécifications de la directive R&TTE (1999/5/EG) de mars 1999.
