MPR-45S-96 - Compteur d'énergie ENTES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compteur d'énergie
Marque	ENTES
Modèle	MPR-45S-96
Tension d'alimentation	50-270 V AC/DC
Tension maximale entre phases	480 V
Secondaire du transformateur de courant	1 A ou 5 A
Fréquence nominale	50-60 Hz
Température de fonctionnement	-20 °C à +70 °C
Température de stockage	-20 °C à +70 °C
Humidité maximale	90 % (sans condensation)
Protocole de communication	RS-485 (MODBUS RTU)
Affichage	Écran LCD
Mesures	Tension, courant, puissance active/réactive/apparente, énergie, facteur de puissance, fréquence
Précision	Classe 1 (selon norme IEC 62053-21)
Dimensions (L x H x P)	96 x 96 x 50 mm
Découpe du panneau	92 x 92 mm
Poids	Environ 0,5 kg
Montage	Sur panneau (fixation par étriers)
Conformité	CE
Entretien et nettoyage	Nettoyer l'appareil avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Ne pas ouvrir sous tension ; utiliser des rondelles pour les connexions des TC
Pièces détachées et réparabilité	Contacter le service après-vente ENTES
Informations générales	Notice disponible sur le site www.eges.com.tr

FOIRE AUX QUESTIONS - MPR-45S-96 ENTES

Comment installer le MPR-45S-96 ?

Le montage doit être effectué par un installateur agréé. Avant toute intervention, coupez l'alimentation. Fixez l'appareil dans une découpe de 92x92 mm sur un panneau. Raccordez les câbles selon le schéma fourni dans la notice.

Quel type de transformateur de courant utiliser ?

Utilisez un transformateur de courant avec secondaire de 1 A ou 5 A. Le primaire doit être adapté à votre installation (par exemple 100/5 A). Assurez-vous que le secondaire ne soit jamais en circuit ouvert.

Comment configurer l'adresse MODBUS ?

L'adresse MODBUS se configure via le menu de l'appareil. Consultez la notice pour accéder au mode de configuration. L'adresse par défaut est généralement 1.

Que faire si l'affichage ne s'allume pas ?

Vérifiez que la tension d'alimentation (50-270 V AC/DC) est présente sur les bornes appropriées. Vérifiez également le fusible ou le disjoncteur en amont. Si le problème persiste, contactez le SAV.

Peut-on mesurer l'énergie en triphasé ?

Oui, le MPR-45S-96 peut mesurer en triphasé avec un branchement adapté (tension entre phases max 480 V). Utilisez trois transformateurs de courant pour la mesure des courants de phase.

Comment raccorder les entrées courant ?

Les entrées courant (S1, S2) doivent être connectées au secondaire du transformateur de courant. Respectez le sens (S1 vers le générateur, S2 vers la charge). Utilisez des rondelles pour les connexions afin d'éviter tout jeu.

Quelle est la précision de l'appareil ?

Le MPR-45S-96 est de classe 1 selon la norme IEC 62053-21 pour la mesure d'énergie active. Cela correspond à une erreur maximale de ±1 % dans les conditions de référence.

Comment protéger l'appareil contre les surtensions ?

Installez un parafoudre ou un limiteur de surtension en amont de l'appareil. Respectez les distances de sécurité et utilisez des câbles blindés si nécessaire. Ne dépassez pas la tension maximale indiquée (480 V entre phases).

Est-il possible de connecter plusieurs compteurs sur le même bus RS-485 ?

Oui, jusqu'à 32 appareils peuvent être connectés sur un même bus RS-485 en utilisant des adresses MODBUS différentes. Assurez-vous d'utiliser une terminaison de ligne adaptée.

Où télécharger la notice complète ?

La notice complète est disponible en téléchargement gratuit sur le site www.eges.com.tr. Vous pouvez également la trouver sur notice-facile.com.

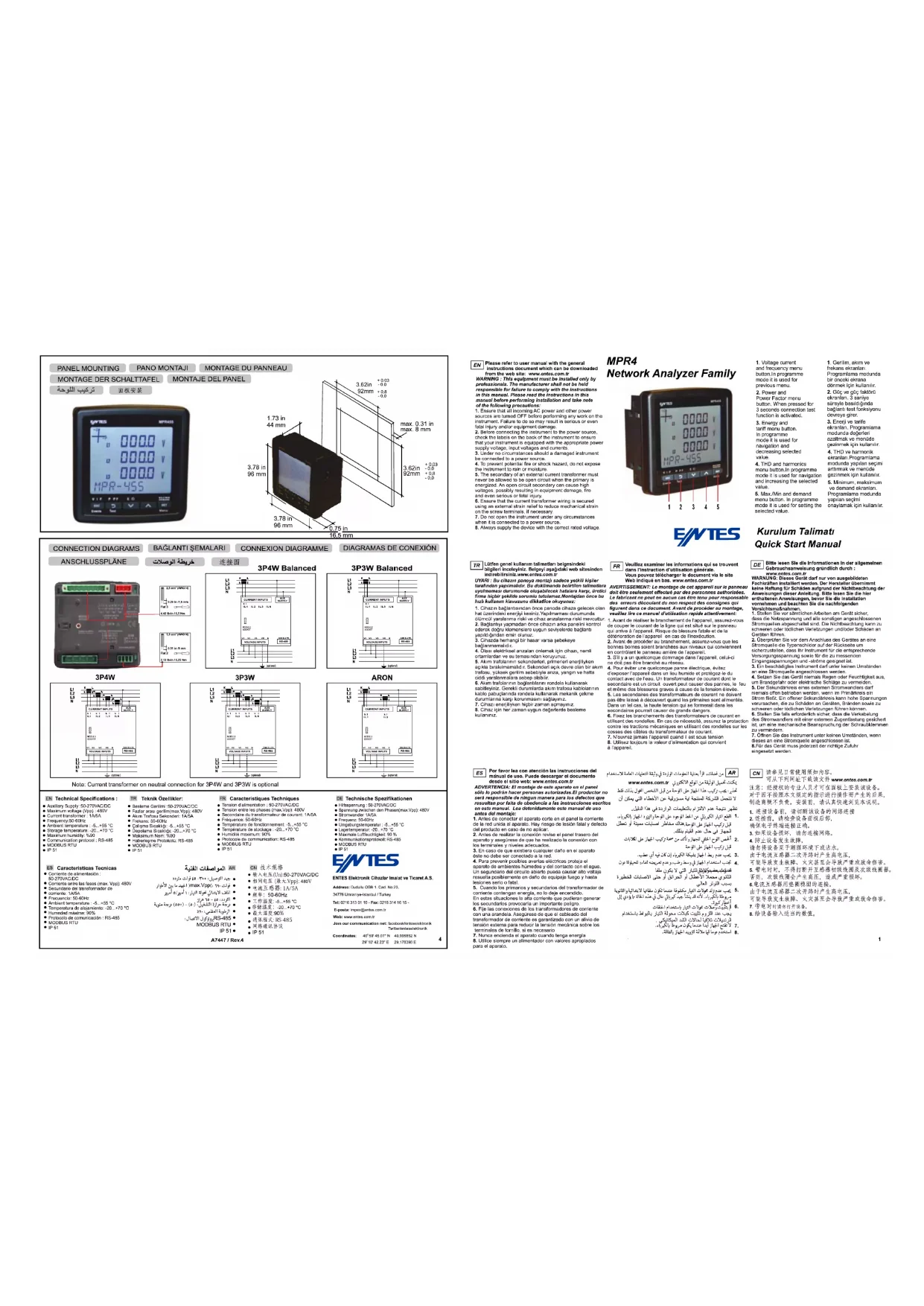

MODE D'EMPLOI MPR-45S-96 ENTES

FR Caracteristiques Techniques

- Tension d'alimentation : 50-270VAC/DC

- Tension entre les phases (max.Vpp): 480V - Secondaire du transformateur de courant: 1A/5A

- Fréquence: 50-60Hz

• Température de foncti

- Température de stockage : -20...+70 °C - Humidité maximum: 90%

- Protocole de communication: RS-485

• MODBUS RTU

EP Veuillez examiner les informations qui se trouvent

dans l'instruction d'utilisation générale. Vous pouvez télécharge le document via le site

vous pouvez telecharger le document via le site Web indiqué en bas. www.eges.com.tr

2 AVERTISSEMENT: Le montage de cet appareil sur le panneau

^i doit être seulement effectué par des personnes authorisées.

Le fabricant ne peut en aucun cas être tenu pour responsabilité

des erreurs découlant du non respect des consignes qui Figured dans ce document. Avent de presidien ou montre

figurent dans ce document. Avant de proceder au montage, veuillez /ire se manuel d'utilisation rapide attentivement:

1. Avant de réaliser le branchement de l'appareil, assurez vous

2. Avant de réaliser le branchement de l'apparel, assurez-vous de couper le courant de la ligne qui est situé sur le panneau

qui arrive à l'appareil. Risque de blessure fatale et de la

détérioration de l'appareil en cas de l'inexécut

1. Avant de procéder au branchement, assurez-vous que les

bonnes bornes soient branchées aux niveaux qui conviennent en contrôlant le panneau arrière de l'appareil.

1. S'il y a un quelconque dommage dans l'appareil, celui-ci

ne doit pas être branché au réseau.

1. Pour éviter une quelconque panne électrique, évitez d'avence l'encereuil dans un lieu humide et verténez le du

d'exposer l'appareil dans un lieu humide et protégez-le du contact avec de l'eau. Un transformateur de courant dont je

contact avec de Reab. On transformateur de courant dont le secondaire est un circuit ouvert peut causer des pannes, le feu

et même des blessures graves à cause de la tension élevée.

1. Les secondaires des transformateurs de courant ne doivent

pas être laissé à découvert quand les primaires sont alimentés. Dans un tel cas, la haute tension qui se formerait dans les

Dans un ter cas, la haute tension qui se formérait dans les secondaires pourrait causer de grands dangers.

1. Fixez les branchements des transformateurs de courant en

utilisant des rondelles. En cas de nécessité, assurez la protection

contre les tractions mécaniques en utilisant des rondelles sur les

cossés des cables du transformation de courant. 7. N'ouvrez jamais l'appareil quand il est sous tension

1. Utilisez toujours la valeur d'alimentation qui convient

à l'appareil

FR Pour que cette fonction puisse fonctionner, les 20% au minimum de la tension nominal doit être appliqué à l'appareil. La différence d'angle entre la tension et le courant doit être inférieur à 30 degrés.
