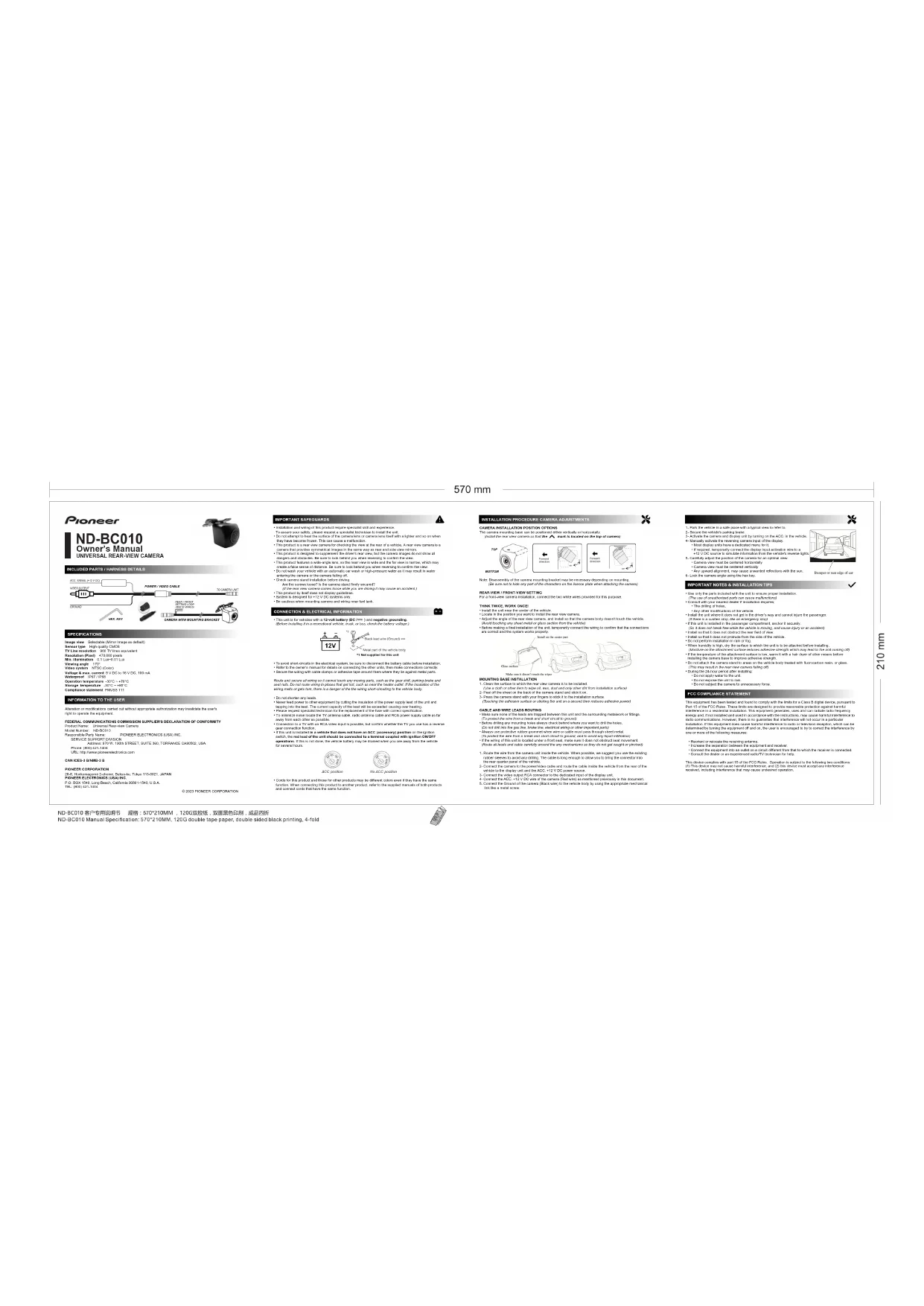

MODE D'EMPLOI ND-BC010 PIONEER

SPÉCIFICATIONS INFORMATIONS À L'UTILISATEUR CLÉ HEX. Affichage de l'image Au choix (image miroir par défaut) Type de capteur CMOS haute qualité Équivalence Télé 960 lignes Résolution (Pixel) 470 000 pixels Min. éclairage 0,1 Lux~0,01 Lux Angle de vue 170° Format vidéo NTSC (Couleur) Tension et courant max. 9 V CC à 16 V CC, 100 mA Étanchéité IP67 / IP68 Température de fonctionnement -30°C ~ +70°C Température de stockage -30°C ~ +85°C Déclaration de conformité FMVSS 111 L'altération ou modifications effectuées sans l'autorisation appropriée peuvent invalider les droits pour faire fonctionner cet appareil.

DÉCLARATION DE CONFORMITÉ DU FCC

Nom du produit: Caméra de recul universelle Modèle: ND-BC010 Nom de la partie responsable : PIONEER ELECTRONICS (USA) INC.

PIONEER CORPORATION 28-8, Honkomagome 2-chome, Bukyo-ku, Tokyo 113-0021, JAPAN PIONEER ELECTRONICS (USA) INC. P.O. BOX 1540, Long Beach, California 90801-1540, U.S.A. TEL: [phone] © 2023 PIONEER CORPORATION Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes :

• Réorientez ou déplacez l'antenne de réception.

• Augmenter la distance entre l'équipement et le récepteur.

• Connectez l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.

• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide. Cet appareil est conforme à la partie 15 des règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes: (1) Cet appareil ne doit pas causer d'interférences nuisibles, et (2) Cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement indésirable.

REMARQUES IMPORTANTES ET CONSEILS D'INSTALLATION

• Utilisez uniquement les pièces fournies avec l'appareil pour garantir une installation correcte. (L'utilisation de pièces non autorisées peut entraîner des dysfonctionnements)

• Consultez votre revendeur le plus proche si l'installation l'exige ;

• Pour le perçage de trous,

• Pour toute autre modification du véhicule.

• Installez l'appareil à un endroit où il ne gêne pas le conducteur et ne peut pas blesser le passager. (S'il y a un arrêt soudain, comme un arrêt d'urgence)

• Si cet appareil est installé dans l'habitacle, ancrez-le solidement. (Ainsi, il ne se libère pas pendant que le véhicule se déplace et cause des blessures ou un accident)

• Installez-le de sorte qu'il n'obstrue pas le champ de vision arrière.

• Installez-le de manière à ce qu'il ne dépasse pas d’un côté du véhicule.

• N'effectuez pas l'installation sous la pluie ou le brouillard.

• Lorsque l'humidité est élevée, séchez la surface sur laquelle l'appareil doit être fixé avant de l'installer. (L'humidité sur la surface réduit la force d'adhérence, ce qui peut entraîner le détachement de l'unité)

• Si la température de la surface de fixation est basse, réchauffez-la avec un sèche-cheveux ou autre moyen avant d’installer la base de la caméra pour améliorer la force d'adhérence.

• Ne fixez pas le support de la caméra sur des zones de la carrosserie du véhicule traitées avec de la résine fluorocarbone ou du verre. (Cela peut entraîner la chute de la caméra de recul)

• Pendant la période de 24 heures suivant l'installation :

• N'appliquez pas d'eau sur l'appareil.

• N'exposez pas l'appareil à la pluie.

• Ne soumettez pas l'appareil photo à une force inutile.

1- Stationner le véhicule dans un endroit sécuritaire avec une vue typique à laquelle se référer.

2- Serrez le frein de stationnement du véhicule.

3- Activez la caméra et l'unité d'affichage en allumant l'ACC. dans le véhicule.

4- Activer manuellement l'entrée de la caméra de recul de l'unité d’affichage.

• La plupart des écran pour tableau de bord disposent d'un menu dédié.

• Si nécessaire, connectez temporairement le fil d'activation de l'entrée d'affichage à une source +12 V DC pour simuler les informations des feux de recul du véhicule. (non relié au véhicule)

5- Ajustez soigneusement la position de la caméra pour une vue optimale.

• La vue de la caméra doit être centrée horizontalement

• La vue de la caméra doit être centrée verticalement

• Tout alignement vers le haut peut provoquer des reflets indésirables.

6- Verrouillez l'angle de la caméra à l'aide de la clé hexagonale.

• L'installation et le câblage de ce produit nécessitent des compétences et une expertise spécialisées. Pour assurer votre sécurité, veuillez demander à un technicien spécialisé d'installer l'unité.

• N'essayez pas de chauffer la surface de l'objectif de l'appareil ou l'objectif lui-même avec un briquet, etc. lorsqu’ils sont givrés. Cela peut entraîner un dysfonctionnement.

• Ce produit est une caméra de recul pour vérifier la vue à l'arrière d'un véhicule. Une caméra de recul est une caméra fournissant des images symétriques de la même manière que les rétroviseurs du véhicule.

• Ce produit est conçu pour compléter la vue arrière du conducteur, mais les images de la caméra peuvent ne montrer tous les dangers et obstacles. Assurez-vous de regarder derrière vous lorsque vous reculez.

• Ce produit est doté d'un objectif grand angle, la vue de près est donc large et la vue de loin étroite, ceci qui peut créer une fausse impression de distance. Assurez-vous de regarder derrière vous lorsque vous reculez pour confirmer la vue et vos perceptions de distance.

• Ne lavez pas votre véhicule avec un lave-auto automatique ou de l'eau à haute pression, ceci pourrait entraîner des infiltrations d'eau dans l'appareil ou encore décoller le support d’installation.

• Vérifiez l'installation du support de caméra avant de conduire. Les vis sont-elles desserrées ? Le support de la caméra est-il bien fixé ? (Si la caméra de recul se détache pendant que vous conduisez, cela peut provoquer un accident.)

• Ce produit en lui-même n'affiche pas de ligne pour guide de stationnement.

• Le système est conçu pour les systèmes +12 V CC uniquement.

• Soyez prudent lorsque vous installez la caméra et le câblage près du réservoir de carburant. ACC position No ACC position

• Cet appareil est pour les véhicules équipés d'une batterie de 12 volts (CC ) et d'une masse négative. (Avant de l'installer dans un véhicule récréatif, un camion ou un autobus, vérifiez la tension de la batterie.)

• Pour éviter les courts-circuits, assurez-vous de débrancher le câble de la batterie avant l'installation.

• Voir le mode d'emploi pour la connexion des appareils, et effectuez les connexions correctement.

• Fixez le câblage avec des serre-câbles ou ruban adhésif là où ils reposent contre des pièces métalliques. Acheminez et fixez tous les câbles afin qu'ils ne touchent pas aux pièces mobiles, telles que le levier de vitesse, frein et rails de siège. Évitez les source de chaleur, comme près de la sortie du radiateur. Il y a un risque de court-circuit si la gaine du câblage se brise et entre en contact avec la carrosserie.

• Ne raccourcissez aucun câble.

• N'alimentez jamais d'autres équipements en coupant l'isolant du câble d'alimentation de l'appareil et surcharger sa capacité. La capacité actuelle du fil sera dépassée et provoquera une surchauffe.

• Demander un technicien spécialisé pour un remplacement de fusible avec les spécifications requises.

• Pour minimiser le bruit vidéo, placez le câble d'antenne TV, le câble d'antenne de la radio, le câble d'alimentation et câbles RCA aussi loin que possible les uns des autres.

• La connexion à un écran avec une entrée vidéo RCA est possible, vérifiez si l’écran que vous utilisez est équipé d’un fonction de visualisation de marche arrière.

• Si cet appareil est installé dans un véhicule qui n'a pas de position ACC (accessoire) sur la clé de contact, le fil rouge de l’appareil doit être connecté à une borne couplée à l'allumage ON/OFF opérations. Dans le cas contraire, la batterie du véhicule pourrait se décharger lorsque le véhicule est à l’arrêt pendant un bon moment.

• Les câbles de cet appareil et ceux d'autres produits peuvent être de couleurs différentes même s'ils ont la même fonction. Lors de la connexion de cet appareil à un autre produit, reportez-vous aux manuels de références fournis pour valider les informations et relier les câbles ayant la même fonction.

PROCÉDURE D'INSTALLATION

OPTIONS DE POSITION D'INSTALLATION DE LA CAMÉRA La base de montage de la caméra peut être positionnée verticalement ou horizontalement. (Installez la caméra de recul de sorte que la marque soit située sur le dessus de la caméra) TOP BOTTOM Remarque : Le démontage du support de montage de la caméra peut être nécessaire en fonction du montage. (Assurez-vous de ne masquer aucune partie des caractères de la plaque d'immatriculation lors de l’installation de la caméra) RÉGLAGE VUE ARRIÈRE / VUE AVANT Pour une installation de caméra frontale, connectez les deux fils blancs prévus à cet effet. PENSEZ DEUX FOIS, TRAVAILLEZ UNE FOIS !

• Installez l'appareil près du centre du véhicule.

• Localisez à l'endroit où vous souhaitez installer la caméra de recul.

• Réglez l'angle de la caméra de recul et installez-la de manière à ce que le corps de la caméra ne touche pas le véhicule. (Évitez de toucher toute partie en tôle ou en verre du véhicule)

• Avant de procéder à l'installation finale de l'unité, connectez temporairement le câblage pour confirmer que les connexions sont corrects et le système fonctionne correctement.

INSTALLATION DE LA BASE DE MONTAGE

1- Nettoyez la surface sur laquelle la caméra doit être installée. (Utilisez un chiffon ou un autre objet pour

essuyer l'huile, la cire, la poussière et uniquement les autres saletés de la surface d'installation)

2- Retirez la feuille protectrice à l'arrière du support et collez-la caméra.

3- Appuyez sur le support de la caméra avec vos doigts pour la fixer à la surface d'installation.

(Toucher la surface adhésive ou coller l'appareil une deuxième fois réduit le pouvoir adhésif)

ACHEMINEMENT DES CÂBLES ET FILS

• Assurez-vous qu'aucun fil n'est coincé entre cet appareil et les pièces métalliques ou les raccords. (Pour protéger le fil d'une rupture et d'un court-circuit à la terre)

• Avant de percer des trous de montage, vérifiez toujours l'endroit où vous souhaitez percer les trous. (Ne percez pas dans la conduite de gaz, de frein, le câblage électrique ou d'autres pièces importantes)

• Utilisez toujours un passe-fil de protection en caoutchouc lorsque le fil doit passer à travers la tôle. (Pour protéger le fil d'une rupture et d'un court-circuit à la masse, et pour éviter toute infiltration de liquide)

• Si les fils de cet appareil sont situés sous un siège avant, assurez-vous qu'il n'obstrue pas le mouvement. (Acheminez tous les fils et câbles autour des mécanismes afin qu'ils ne soient pas coincés ou pincés)

1- Acheminez le fil de l'unité de caméra à l'intérieur du véhicule. Lorsque cela est possible, nous vous

suggérons d'utiliser des manchons en caoutchouc existant pour éviter tout perçage. Le câble est suffisamment long pour vous permettre d’acheminer le connecteur dans l’habitacle arrière du véhicule.

2- Connectez la caméra au câble d'alimentation/vidéo et acheminez le câble à l'intérieur du véhicule depuis

l'arrière du véhicule vers l'unité d'affichage et la source d’Alimentation ACC. +12 V CC.

3- Reliez le connecteur RCA de la sortie vidéo à l'entrée dédiée de l'afficheur.

4- Reliez le fil ACC. +12 V CC de la caméra (fil rouge) comme mentionné dans ce document.

5- Reliez la masse de la caméra (fil noir) à la carrosserie du véhicule en utilisant un lien mécanique

approprié tel qu’une vis en métal.
