006865 - Prise murale Anslut - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise murale avec chargeur USB intégré
Marque	Anslut
Modèle	006865
Dimensions (L x H x P)	102 x 65 x 43 mm
Profondeur d'encastrement	43 mm
Indice de protection	IP20
Tension nominale	230 V ~ 50 Hz
Courant nominal	16 A
Chargeur USB - Tension d'entrée	230 V ~ 50 Hz, 200 mA
Chargeur USB - Tension de sortie	5,0 V = / 4,8 A (total)
Chargeur USB - Type de port	USB type A
Chargeur USB - Rendement	84,48 %
Fonctions principales	Prise de courant 230 V avec double port USB pour charge simultanée
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits abrasifs
Sécurité	Ne pas couvrir, ne pas brancher plusieurs bandes d'alimentation en série, installation par un électricien qualifié recommandée
Informations générales	Homologué selon les directives en vigueur ; recycler comme DEEE en fin de vie

FOIRE AUX QUESTIONS - 006865 Anslut

Comment installer la prise murale Anslut 006865 ?

Coupez l'alimentation électrique au fusible. Dénudez les câbles sur environ 11 mm. Séparez la prise en deux parties, passez les câbles dans le boîtier, vissez la partie arrière au mur en utilisant les trous de vis (A). Raccordez les câbles selon les couleurs et les repères N, L et ⏚. Fixez la partie avant en appuyant et en vissant.

Quels sont les précautions de sécurité à respecter ?

Ne raccordez pas plusieurs bandes d'alimentation entre elles. Ne couvrez pas la prise. L'installation doit être effectuée par une personne qualifiée. Une installation incorrecte peut entraîner un risque d'incendie ou d'électrocution.

Quelle est la puissance de sortie des ports USB ?

Le chargeur USB fournit une tension de 5 V et un courant total de 4,8 A réparti sur les ports. Si le courant dépasse 4,8 A, la protection coupe automatiquement l'alimentation.

Puis-je utiliser cette prise avec un adaptateur de voyage ?

Non, cette prise est conçue pour une tension de 230 V ~ 50 Hz. L'utilisation avec un adaptateur peut endommager l'appareil ou causer un court-circuit.

Que faire si les ports USB ne fonctionnent pas ?

Vérifiez que la prise est sous tension et que le disjoncteur n'a pas sauté. Si le problème persiste, débranchez les appareils connectés et réinitialisez la prise en coupant puis rétablissant l'alimentation.

Cette prise est-elle adaptée à une installation en extérieur ?

Non, l'indice de protection IP20 indique qu'elle est protégée contre les corps solides de plus de 12 mm mais pas contre l'eau. Utilisez-la uniquement en intérieur.

Comment nettoyer la prise murale ?

Nettoyez-la avec un chiffon sec et doux. N'utilisez pas de nettoyants liquides ou abrasifs qui pourraient endommager les composants électriques.

Puis-je remplacer moi-même les fusibles ?

Si vous avez les compétences requises, vous pouvez remplacer les fusibles. Sinon, contactez un électricien. Une manipulation incorrecte peut être dangereuse.

Quels appareils puis-je charger simultanément ?

Vous pouvez charger deux appareils USB tant que leur courant total ne dépasse pas 4,8 A. Par exemple, une tablette (2 A) et un smartphone (1 A) fonctionneront sans problème.

Comment éliminer la prise en fin de vie ?

Ne la jetez pas avec les ordures ménagères. Déposez-la dans un point de collecte pour déchets d'équipements électriques et électroniques (DEEE) conformément à la réglementation locale.

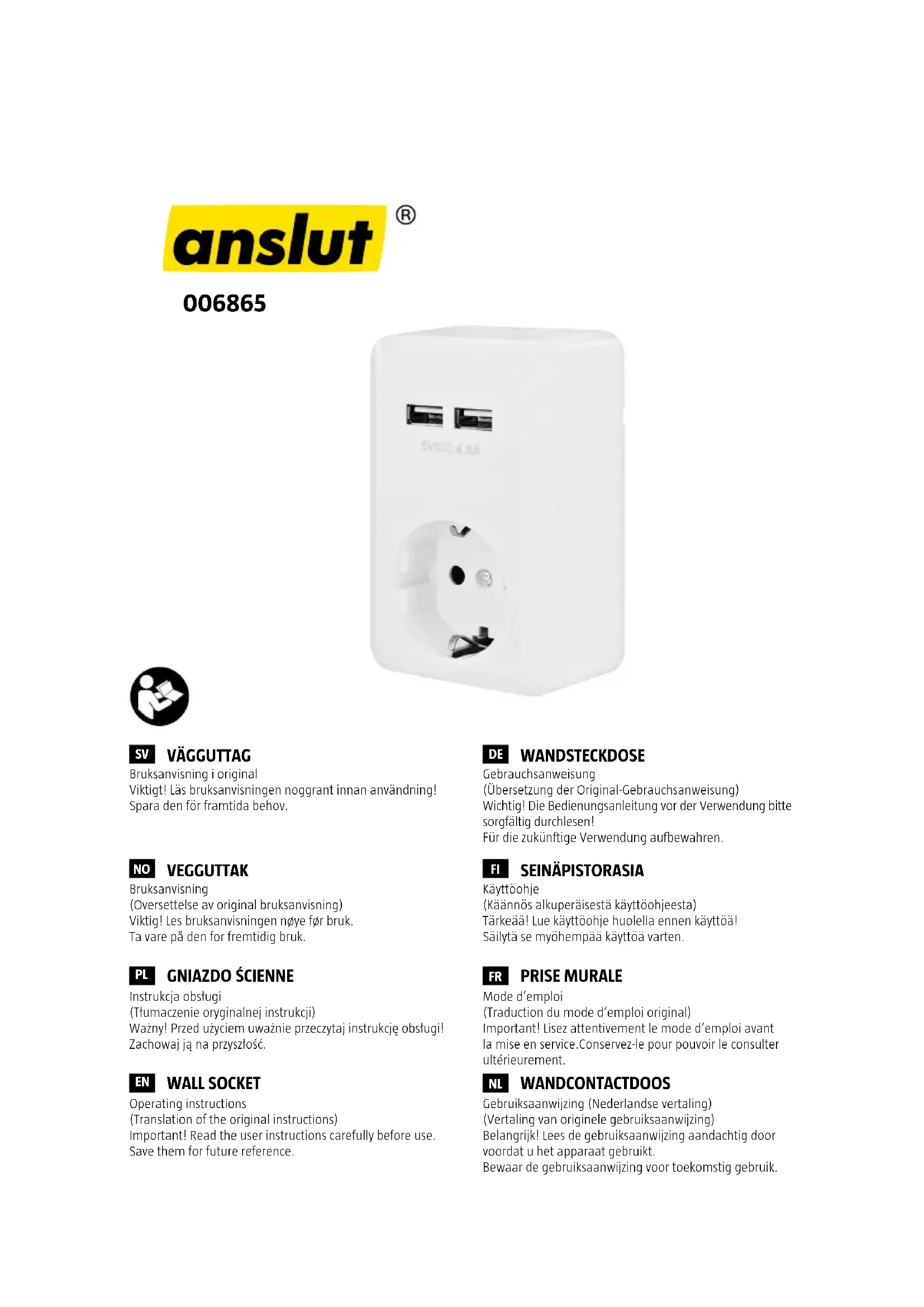

MODE D'EMPLOI 006865 Anslut

(Traduction du mode d'emploi original)

Important! Lisez attentivement le mode d'emploi avant la mise en service. Conservez-le pour pouvoir le consulter ultérieurement.

NL WANDCONTACTDOOS

Pensez à l'environnement

Les appareils hors d'usage doivent être recyclés conformément à la réglementation en vigueur.

Nous nous réservons le droit d'apporter des modifications.

Vous trouverez la dernière version des consignes d'utilisation sur www.jula.com

• Ne raccordez pas plusieurs bandes d'alimentation entre elles.
• Ne couvrez pas la bande d'alimentation.

SÉCURITÉ ÉLECTRIQUE

Le produit usagé doit être éliminé conformément à la réglementation en vigueur. Si vous possédez les reconnaissances requises, vous pouvez remplacer des interrupteurs et des prises murales, ou poser des fusibles, des rallonges et des douilles d'ampoule. Autrement, contactez un électricien. Une installation incorrecte peut entraîner un danger de mort et un risque d'incendie.

PICTOGRAMMES

	Lisez le mode d'emploi.
	Homologué selon les directives/règlements en vigueur.
	L'appareil mis au rebut doit être traité comme un déchet d'équipement électrique et électronique.

CARACTÉRISTIQUES TECHNIQUES

Tension 230 V	~ 50 Hz
Indice de protection IP20
Courant	16 A
Dimensions	102 x 65 x 43 mm
Profondeur d'encastrement	43 mm

CHARGEUR USB

Tension d'entrée 230 V ~ 50 Hz, 200 mA

Tension de sortie (total) 5,0 V= / 4,8 A

Sortie USB USB type A

Rendement 84,48%

REMARQUE!

Le courant de sortie total de la station de charge USB est de 4,8 A. Si le courant de charge excède cette valeur, le courant est automatiquement coupé pour protéger les appareils connectés.

INSTALLATION

INSTALLATION

1. Coupez l'alimentation en retirant le fusible et en vérifiez que les câbles sont hors tension.
2. Dénudez les câbles sur environ 11 mm à partir des extrémités.
3. Séparez la prise en deux parties.

FIG. 1

1. Ouvrez les passe-câbles et faites passer les câbles dans le boîtier.
2. Vissez la deuxième partie au mur à l'aide des trous de vis percés pour le montage (A).

FIG. 2

1. Raccordez correctement les câbles selon les couleurs et les repères N, L et
2. Vérifiez que tous les raccordements sont effectués correctement.
3. Posez la première partie sur la deuxième en appuyant dessus, puis vissez.
