Type de produit	Prise murale avec station de charge USB
Marque	Anslut
Modèle	006867
Tension nominale	230 V ~ 50 Hz
Courant nominal	16 A
Indice de protection	IP20
Dimensions (L x l x H)	169 x 53 x 81 mm
Section de câble recommandée	2,5 mm²
Longueur de dénudage	11 mm
Nombre de ports USB	1 ou 2 (non spécifié)
Installation	À encastrer ou en saillie, fixation par vis
Matériau du boîtier	Plastique résistant aux chocs
Entretien	Nettoyer avec un chiffon sec et non abrasif
Température de fonctionnement	-20 °C à 40 °C (estimation)
Homologations	CE, conformité aux directives européennes
Garantie	2 ans (standard)

FOIRE AUX QUESTIONS - 006867 Anslut

Comment installer correctement la prise murale Anslut 006867 ?

Coupez d'abord l'alimentation en retirant le fusible et vérifiez que les câbles sont hors tension. Dénudez les câbles sur environ 11 mm, démontez la prise en trois parties, puis raccordez les câbles selon les repères L (marron), N (bleu) et terre (vert/jaune). Fixez le boîtier au mur et vissez la partie avant. Assurez-vous qu'aucun câble n'est pincé.

Quels sont les précautions de sécurité à respecter ?

L'installation doit être effectuée par un électricien qualifié sauf si vous possédez les compétences requises. Coupez toujours le courant avant d'intervenir. Ne raccordez pas plusieurs bandes d'alimentation entre elles et ne couvrez pas la prise. Une installation incorrecte peut entraîner un danger de mort ou un risque d'incendie.

Puis-je brancher un appareil de forte puissance sur cette prise ?

Oui, la prise supporte un courant maximal de 16 A sous 230 V, soit une puissance maximale de 3680 W. Vérifiez la puissance de votre appareil pour ne pas dépasser cette limite.

La prise dispose-t-elle de ports USB ? Si oui, quelles sont leurs caractéristiques ?

Oui, la prise murale intègre une station de charge USB. Les caractéristiques exactes (tension et courant) ne sont pas spécifiées, mais généralement les ports USB fournissent 5 V avec un courant de 2,1 A par port.

Comment nettoyer la prise murale ?

Débranchez tous les appareils et essuyez la prise avec un chiffon sec et non abrasif. N'utilisez pas de produits chimiques ou d'eau pour éviter tout risque d'électrocution.

La prise est-elle adaptée pour une utilisation en extérieur ?

Non, l'indice de protection IP20 indique qu'elle est protégée contre les corps solides de plus de 12 mm mais pas contre l'eau. Elle convient donc uniquement pour un usage intérieur.

Que faire si les ports USB ne fonctionnent pas ?

Vérifiez que l'alimentation est bien présente et que les câbles sont correctement raccordés. Si le problème persiste, contactez un électricien pour vérifier l'installation. N'essayez pas de réparer vous-même le circuit interne.

Puis-je utiliser cette prise avec un adaptateur de voyage ?

Oui, tant que l'adaptateur est compatible avec la tension 230 V et le courant 16 A. Assurez-vous que l'adaptateur est de bonne qualité et ne surcharge pas la prise.

Comment remplacer la prise si elle est endommagée ?

Coupez l'alimentation, dévissez la prise, débranchez les câbles et remplacez-la par une prise identique. Si vous n'êtes pas à l'aise, faites appel à un électricien.

La notice indique-t-elle des consignes de recyclage ?

Oui, les appareils hors d'usage doivent être recyclés conformément à la réglementation en vigueur. Ne les jetez pas avec les ordures ménagères mais déposez-les dans un point de collecte pour déchets électriques et électroniques.

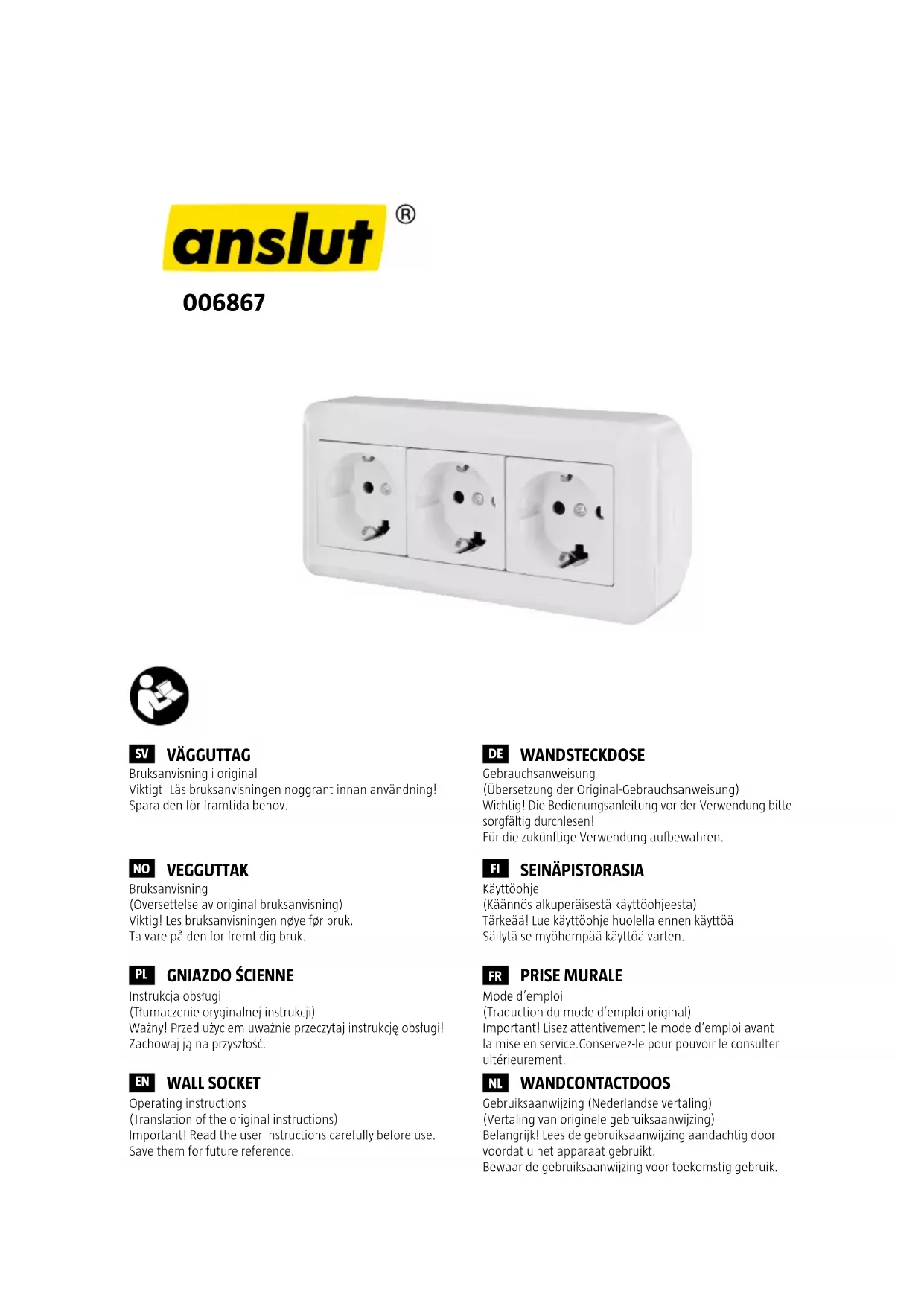

MODE D'EMPLOI 006867 Anslut

(Traduction du mode d'emploi original)

Important! Lisez attentivement le mode d'emploi avant la mise en service. Conservez-le pour pouvoir le consulter ultérieurement.

NL WANDCONTACTDOOS

Pensez à l'environnement

Les appareils hors d'usage doivent être recyclés conformément à la réglementation en vigueur.

Nous nous réservons le droit d'apporter des modifications.

Vous trouverez la dernière version des consignes d'utilisation sur www.jula.com

• Ne raccordez pas plusieurs bandes d'alimentation entre elles.
• Ne couvrez pas la bande d'alimentation.

SÉCURITÉ ÉLECTRIQUE

Le produit usagé doit être éliminé conformément à la réglementation en vigueur. Si vous possédez les reconnaissances requises, vous pouvez remplacer des interrupteurs et des prises murales, ou poser des fusibles, des rallonges et des douilles d'ampoule. Autrement, contactez un électricien. Une installation incorrecte peut entraîner un danger de mort et un risque d'incendie.

PICTOGRAMMES

	Lisez le mode d'emploi.
	Homologué selon les directives/règlements en vigueur.
	L'appareil mis au rebut doit être traité comme un déchet d'équipement électrique et électronique.

CARACTÉRISTIQUES TECHNIQUES

Tension nominale 230 V	~ 50 Hz
Dimensions 169 x 53 x 81 mm
Indice de protection IP20
Courant 16 A

INSTALLATION

INSTALLATION

1. Coupez l'alimentation en retirant le fusible et en vérifiez que les câbles sont hors tension.
2. Dénudez les câbles sur environ 11 mm à partir des extrémités.
3. Démontez la prise en trois parties. Les vis du milieu ne doivent pas être retirées lors de l'installation.

FIG. 1

1. Ouvrez les passe-câbles et faites passer les câbles dans le boîtier.

2. Calez le boîtier dans l'angle de manière que les côtés reposent contre les murs, puis fixez avec des vis dans les quatre trous de vis percés (A).

FIG. 2

1. Raccordez correctement les câbles à la prise secteur et à la station de charge USB selon les couleurs et les repères N et L Section transversale 2,5 mm².
2. L, marron (conducteur de phase)
3. vert et jaune (conducteur de terre)
4. N, bleu (conducteur neutre)

FIG. 3

1. Vérifiez que tous les raccordements sont effectués correctement.
2. Vissez la partie avant sur le boîtier. Assurez-vous qu'aucun câble n'est pincé. Appuyez sur le cadre pour le fixer.
