Type de produit	Prise murale encastrée avec chargeur USB intégré
Marque	Anslut
Modèle	006866
Dimensions (L x l x h)	169 x 53 x 81 mm
Poids	Environ 250 g
Tension nominale	230 V ~ 50 Hz
Courant nominal	16 A
Indice de protection	IP20 (usage intérieur)
Nombre de prises	2 prises de courant + 2 ports USB type A
Chargeur USB - Tension d'entrée	230 V ~ 50 Hz, 200 mA
Chargeur USB - Tension de sortie	5,0 V =
Chargeur USB - Courant de sortie total	4,8 A (max)
Chargeur USB - Rendement	84,48 %
Section de conducteur recommandée	2,5 mm²
Dénudage des fils	11 mm
Matériau	Plastique ignifuge (polycarbonate)
Couleur	Blanc
Installation	Encastrée, montage mural avec boîte d'encastrement
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser de produits abrasifs
Réparabilité	Pièces détachées non disponibles, remplacer l'ensemble
Garantie	2 ans

FOIRE AUX QUESTIONS - 006866 Anslut

Puis-je installer cette prise moi-même ?

L'installation électrique doit être réalisée par un installateur habilité. Si vous avez les connaissances requises, vous pouvez remplacer une prise existante, sinon faites appel à un électricien.

Quel est le courant de sortie maximal des ports USB ?

Le courant de sortie total des deux ports USB est de 4,8 A. Si ce courant est dépassé, l'alimentation se coupe automatiquement pour protéger les appareils.

Peut-on utiliser cette prise en extérieur ?

Non, l'indice de protection IP20 indique qu'elle convient uniquement pour un usage intérieur, à l'abri de l'humidité.

Comment dénuder les fils pour l'installation ?

Pelez les fils sur environ 11 mm de longueur, en utilisant une pince à dénuder adaptée.

Quels types d'appareils puis-je charger via les ports USB ?

Les ports USB fournissent une tension de 5 V et un courant total de 4,8 A, permettant de charger smartphones, tablettes et autres appareils compatibles.

Que faire si la prise ne fonctionne pas après installation ?

Vérifiez que le fusible est en place et que l'alimentation est rétablie. Assurez-vous que les connexions sont correctes (L, N, terre). Si le problème persiste, consultez un électricien.

Est-il possible de brancher une multiprise sur cette prise ?

Évitez de connecter plusieurs prises multiples en série. Ne recouvrez pas la prise pour éviter tout risque de surchauffe.

Où trouver le schéma de raccordement ?

Le schéma est fourni dans la notice (figure 3) : L (phase) en marron, N (neutre) en bleu, terre en vert/jaune.

Quelle est la durée de vie de cette prise ?

Avec une utilisation normale et une installation correcte, la prise peut durer plusieurs années. Il n'y a pas de pièces d'usure.

Comment nettoyer la prise ?

Débranchez et essuyez avec un chiffon doux et sec. N'utilisez pas de liquides ou de produits abrasifs.

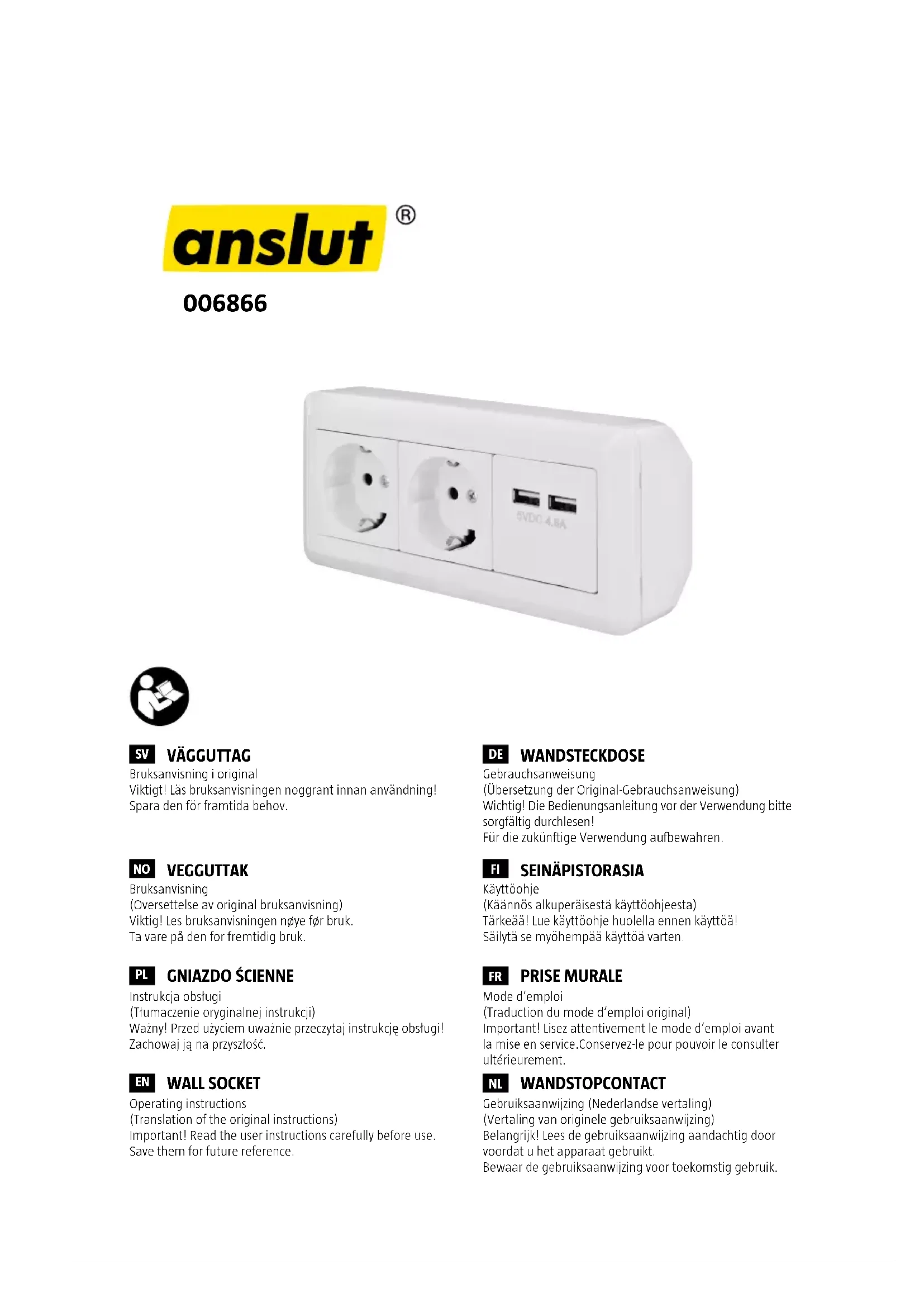

MODE D'EMPLOI 006866 Anslut

(Traduction du mode d'emploi original)

Important! Lisez attentivement le mode d'emploi avant la mise en service. Conservez-le pour pouvoir le consulter ultérieurement.

NL WANDSTOPCONTACT

Nous nous réservons le droit d'apporter des modifications.

Pour la dernière version du manuel utilisateur, voir www.jula.com

• Évitez de connecter entre elles plusieurs prises multiples.
• Ne recouvrez pas la prise multiple !

SÉCURITÉ ÉLECTRIQUE

Les nouvelles installations et les ajouts à des installations existantes doivent toujours être effectués par un installateur habilité. À condition d'avoir les connaissances requises, vous avez le droit de remplacer les interrupteurs, les prises murales, de poser des fusibles, des rallonges et des douilles d'ampoule. Sinon, faites appel à un électricien. Une installation incorrecte peut entraîner un danger de mort et un risque d'incendie.

PICTOGRAMMES

	Lisez le mode d'emploi.
	Conforme aux directives et règlements en vigueur.
	Le produit en fin de vie doit être trié comme déchets électriques.

CARACTÉRISTIQUES TECHNIQUES

Tension nominale 230 V	~ 50 Hz
Dimensions 169 x 53 x 81 mm
Indice de protection IP20
Courant	16 A

CHARGEUR USB

Données d'électricité entrantes	230 V ~ 50 Hz, 200 mA
Données électriques sortantes (total)	5,0V=, 4,8A
Sortie USB	USB type A
Rendement	84,48%

REMARQUE!

Le courant de sortie total de la connexion de charge USB est de 4,8 A. Si le courant de charge dépasse cette valeur, l'alimentation est coupée automatiquement pour protéger les appareils connectés.

INSTALLATION

INSTALLATION

1. Coupez l'alimentation en retirant le fusible et testez pour vérifier que les câbles sont hors tension.
2. Pelez à environ 11 mm des extrémités des fils.
3. Démontez le produit en trois parties comme indiqué sur l'image 1. Les vis du milieu ne doivent pas être retirées lors de l'installation.

FIG. 1

1. Ouvrez les traversées et tirez le câble dans la boîte.
2. Poussez la boîte dans le coin de sorte que les côtés reposent contre les murs et fixez avec des vis dans les quatre trous de vis (A).

FIG. 2

1. Connectez correctement les fils à la prise secteur et à la connexion USB en tenant compte des couleurs et des marquages N et L (Voir image 3). Surface transversale du fil 2,5 mm².

2. L, marron (fil de phase)

3. vert et jaune (fil de terre)
   -N, bleu (neutre)

FIG. 3

1. Vérifiez que tous les branchements sont effectués correctement.
2. Vissez la façade sur la boîte. Assurez-vous qu'aucun fil ne se coince. Appuyez sur le cadre pour le fixer.
