Type de produit	Caméra de surveillance Wi-Fi 2K
Marque	Lorex
Modèle	W482CAD-B
Résolution vidéo	2K
Vision nocturne	Oui, avec filtre IR mécanique
Audio bidirectionnel	Oui (microphone et haut-parleur intégrés)
Connectivité	Wi-Fi 2,4 GHz / 5 GHz
Stockage	Carte micro SD pré-insérée (incluse)
Alimentation	Adaptateur secteur certifié UL/CSA (fourni), câble USB 2,8 m
Dimensions (montage mural)	Hauteur 78 mm, Largeur 78 mm, Profondeur 128 mm
Dimensions (montage plafond)	Hauteur 107 mm, Largeur 78 mm, Profondeur 132 mm
Contenu de l'emballage	Caméra, adaptateur secteur, câble d'extension 3 m, supports mural et plafond/table, carte micro SD, kit de montage (vis, ancrages, gabarit, clé)
Application mobile	Lorex Home (iOS/Android)
Détection de mouvement	Oui, avec paramétrage de distance, angle et hauteur
Angle de montage recommandé	30° à 60° vers le bas
Hauteur de montage recommandée	2,5 à 5 m du sol
Portée de détection optimale	1,5 à 15 m
Indicateur d'état LED	Vert fixe (connecté), vert clignotant (prêt pour configuration), rouge fixe (réinitialisation), rouge clignotant (déconnecté)
Entretien	Nettoyer avec un linge humide ; ne pas utiliser de produits abrasifs ; ne pas immerger
Température de fonctionnement	Non précisée dans la notice, utiliser dans les limites spécifiées par le fabricant
Garantie	Garantie limitée matériel (consulter le site lorex.com/warranty)
Assistance	Aide en ligne : help.lorex.com

FOIRE AUX QUESTIONS - W482CAD-B Lorex

Comment installer la caméra Lorex W482CAD-B ?

Branchez l'alimentation, téléchargez l'application Lorex Home, créez un compte, appuyez sur + et suivez les instructions. Assurez-vous d'avoir la dernière version de l'application et du micrologiciel.

Comment connecter la caméra au Wi-Fi ?

Après avoir branché l'alimentation, attendez que l'indicateur d'état clignote en vert (prêt pour configuration). Ouvrez l'application, appuyez sur +, puis suivez les instructions pour connecter la caméra à votre réseau Wi-Fi 2,4 GHz ou 5 GHz.

Que faire si l'indicateur d'état clignote en vert ?

Cela signifie que la caméra est prête à être configurée. Ouvrez l'application Lorex Home et procédez à la configuration.

Comment optimiser la détection de mouvement ?

Placez la caméra à une hauteur de 2,5 à 5 m, inclinez-la de 30° à 60° vers le bas, et assurez-vous que les objets à détecter se trouvent entre 1,5 et 15 m. La précision peut être affectée par la distance, l'angle et la vision nocturne.

Puis-je utiliser cette caméra en extérieur ?

La notice recommande une installation dans un emplacement abrité. Le câble d'extension est résistant aux intempéries, mais la caméra ne doit pas être immergée. Utilisez-la sous un auvent ou un porche.

Comment réinitialiser la caméra ?

Appuyez sur le bouton de jumelage/réinitialisation situé sous la caméra. L'indicateur d'état devient rouge fixe pour confirmer la réinitialisation des réglages d'usine.

La caméra enregistre-t-elle le son ?

Oui, la caméra dispose d'un microphone et d'un haut-parleur intégrés pour l'audio bidirectionnel. Notez que l'enregistrement audio sans consentement peut être illégal selon les lois locales.

Quelle est la portée de vision nocturne ?

La notice ne spécifie pas la portée exacte, mais le filtre IR mécanique permet une vision nocturne. La détection de mouvement optimale est de 1,5 à 15 m en conditions normales.

Comment monter la caméra au mur ?

Utilisez le gabarit de montage pour percer deux trous (6 mm), fixez la plaque de montage avec des vis, insérez le support de montage mural en l'alignement et poussez vers le bas jusqu'au clic, puis vissez la caméra sur le support et réglez l'angle.

Que faire si l'application ne trouve pas la caméra ?

Vérifiez que l'indicateur d'état clignote en vert. Assurez-vous que votre téléphone est connecté au même réseau Wi-Fi. Redémarrez la caméra et l'application. Si le problème persiste, consultez help.lorex.com.

MODE D'EMPLOI W482CAD-B Lorex

Guide de démarrage rapide

lorex.com

Fr

Merci pour votre achat!

Comment faire les premiers pas avec votre caméra Wi-Fi 2K

Mesures de sécurité

• Lisez attentivement ce guide et gardez-le pour consultation ultérieure.
• Veuillez suivre les directives pour assurer une utilisation et une manipulation sécuritaires du produit.
• Faites fonctionner la caméra dans les limites de température, d'humidité et de tension spécifiées et utilisez les accessoires approuvés par le fabricant.
• Ne démontez pas la caméra.
• Ne pointez pas votre caméra vers le soleil ou une source intense de lumière.
• Un nettoyage périodique peut s'avérer nécessaire. Utilisez uniquement un linge humide. N'utilisez pas de nettoyants à base de produits chimiques abrasifs.

Clauses de non-responsabilité

• Un bloc d'alimentation stabilisé et certifié UL/CSA est nécessaire pour l'utilisation de cette caméra (fourni). L'utilisation d'un bloc d'alimentation non réglementé et non conforme peut endommager ce produit et annuler la garantie.
• Ne pas immerger dans l'eau. Installation recommandée dans un emplacement abrité.
  • L'enregistrement audio sans consentement est illégal sur certains territoires. Lorex Corporation décline toute responsabilité concernant l'usage de produits non conformes aux lois locales.
• Cet appareil comprend un filtre IR mécanique autonome. Lorsque la caméra passe du mode diurne au mode nocturne, un bruit de clic provenant de la caméra peut être entendu. Ce clic est normal et indique que le filtre de la caméra fonctionne.
• Certains canaux de la bande Wi-Fi de 5 GHz sont interdits au Canada. Cela signifie que certains réseaux Wi-Fi peuvent ne pas être disponibles pour la connexion pendant l'installation.

Contenu

Section 1 Contenu et dimensions de l'emballage

2 Aperçu
3 Indicateur d'état
4 Configuration de la caméra
5 Visionnement de l'application en direct
6 Placement de la caméra
7 Optimisation de la détection de mouvement
8 Montage au mur
9 Installation de la caméra au plafond

1 Contenu de l'emballage

Caméra Wi-Fi 2K (x1)

Adaptateur d'alimentation (x1)

Câble d'extension résistant aux intempéries de 3 m (9,8 pi) (x1)

Support de fixation au mur (x1)

Support de montage au plafond/table (x1)

Carte mémoire pré-insérée (x1)

montage (x1)

Plaque de montage (x1)

Ancrages (x8) Vis (x8)

Clé (x1) Gabattache-câbles (x4)

Remarque : Le contenu correspond à une (1) caméra

Dimensions

Caméra avec montage mural

• Hauteur : 78 mm (3,1 po)
• Largeur : 78 mm (3,1 po)
• Longueur : 128 mm (5,0 po)

Caméra avec montage au plafond

• Hauteur : 107 mm (4,2 po)
• Largeur : 78 mm (3,1 po)
• Longueur : 132 mm (5,2 po)

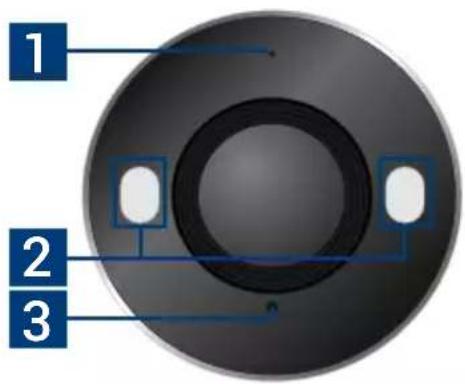

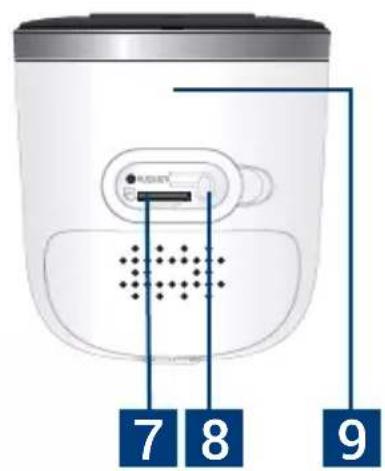

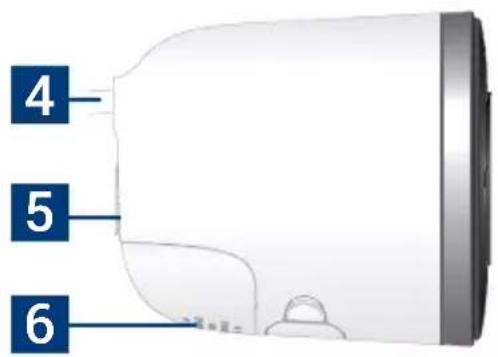

2 Aperçu

AVANT CÔTÉ PARTIE INFÉRIEURE

1 2 3

4 5 6

7 8 9

1. Microphone
2. Voyant d'avertissement

3. Indicateur d'état

4. Câble d'alimentation USB de 2,8 m (9,2 pi)

5. Encart fileté (pour le montage)

6. Haut-parleur

7. Fente de carte micro SD (carte incluse)

8. Bouton de jumelage/de réinitialisation
9. Code QR

Indicateur d'état

(permanent) Connecté au réseau
(clignotement) Prête pour la connexion au réseau
(permanent) Réinitialisation des réglages d'usine
(clignotement)	Déconnecté du réseau
(alternance) Mise à niveau du micrologiciel en cours

4 Configuration de la caméra

1. Branchez l'alimentation à la caméra avec l'adaptateur fourni. Lorsque vous entendez le carillon et que l'indicateur d'état clignote en vert, l'appareil est prêt à être configuré.

Optionnel : Branchez le câble d'extension résistant aux intempéries au câble de la caméra.

1. Téléchargez l'application Lorex Home en balayant le code QR.

2. Ouvrez l'application Lorex Home, et connectez-vous ou crééez un compte.

3. Appuyez sur + dans l'application, puis suivez les instructions qui y sont intégrées pour terminer la configuration de l'appareil.

Assurez-vous d'avoir la dernière version de l'application et du micrologiciel de la caméra.

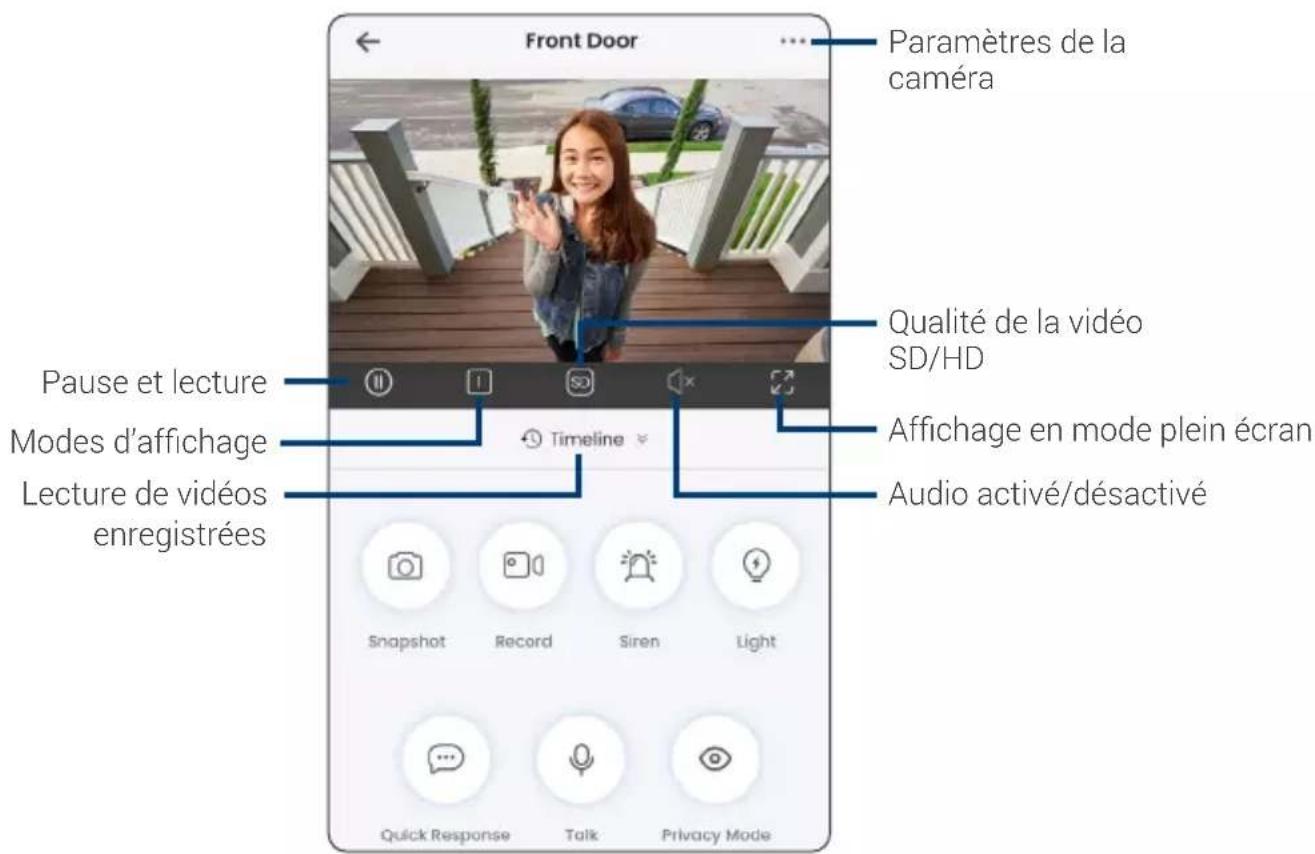

5 Visionnement de l'application en direct

Front Door Paramètres de la caméra Qualité de la vidéo SD/HD Pause et lecture Modes d'affichage Lecture de vidéos enregistrées Timeline Affichage en mode plein écran Audio activé/désactivé Snapshot Record Siren Light Quick Response Talk Privacy Mode

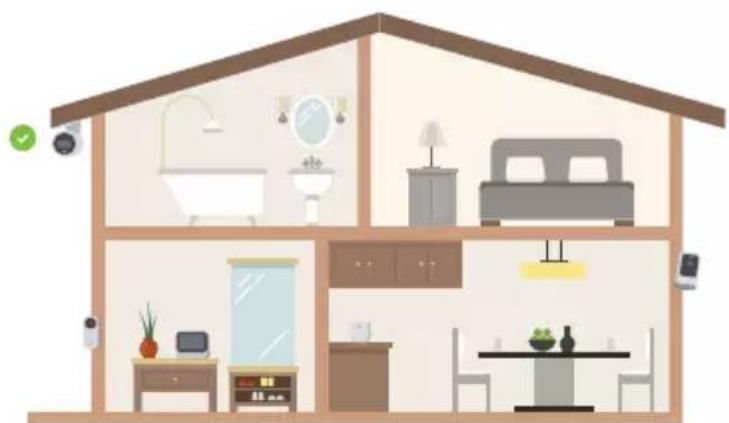

6 Placement de la caméra

- Placez la caméra le plus près possible du routeur Wi-Fi.

- Réduisez la quantité de matériaux qui pourrait bloquer le signal entre la caméra et le routeur ou le point d'accès. Le ciment, la brique, le métal et le bois sont les matériaux les plus communs qui affectent la qualité du signal dans une maison.

- D'autres appareils électroniques comme les fours à micro-ondes, les téléviseurs, les téléphones sans fil et les interphones de surveillance pour bébé peuvent perturber le signal. Il est conseillé d'installer la caméra aussi loin que possible de ces appareils.

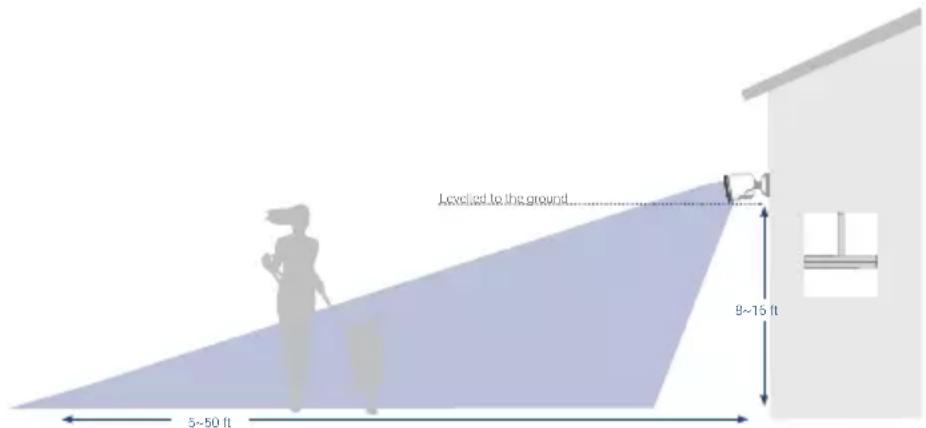

7 Optimisation de la détection de mouvement

Distance Précision optimale pour les objets à une distance de 1,5 à 15 m (5 à 50 pieds).

Angle Orientez la caméra de 30° à 60° vers le bas par rapport à la position de niveau.

Hauteur Installez la caméra entre 2,5 à 5 m (8 et 16 pi) du sol.

Remarque : La précision de la détection des personnes sera influencée par de multiples facteurs, tels que la distance entre la personne et la caméra, la taille de la personne, la hauteur et l'angle de la caméra. La vision nocturne influence également la précision et la distance de la détection.

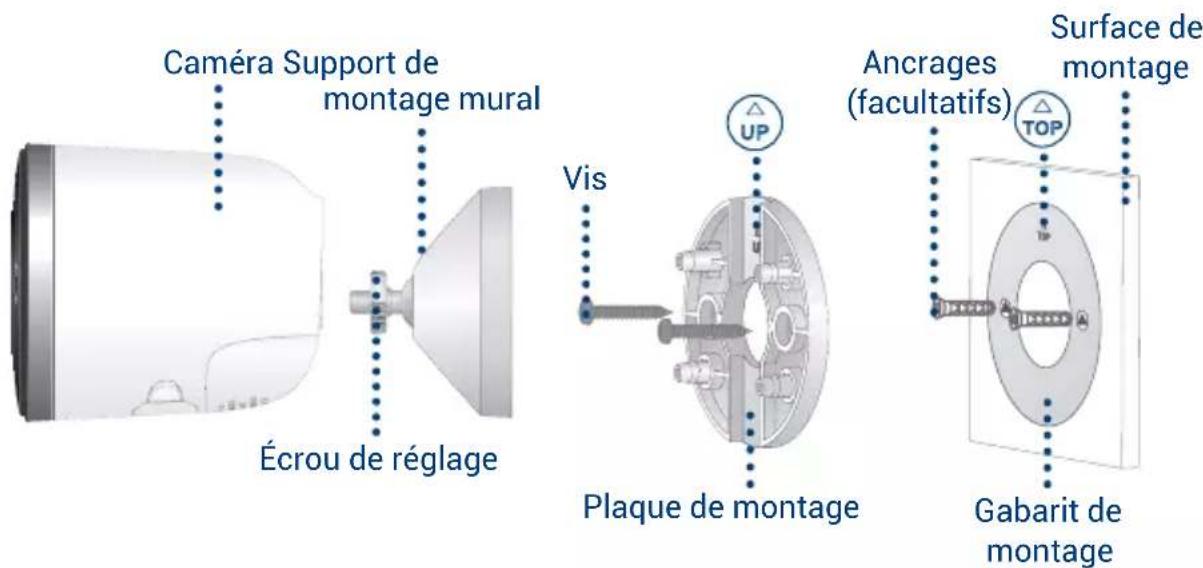

Montage au mur

Caméra Support de montage mural Écrou de réglage Vis Plaque de montage Ancrages (facultatifs) Surface de montage Gabarit de montage UP TOP

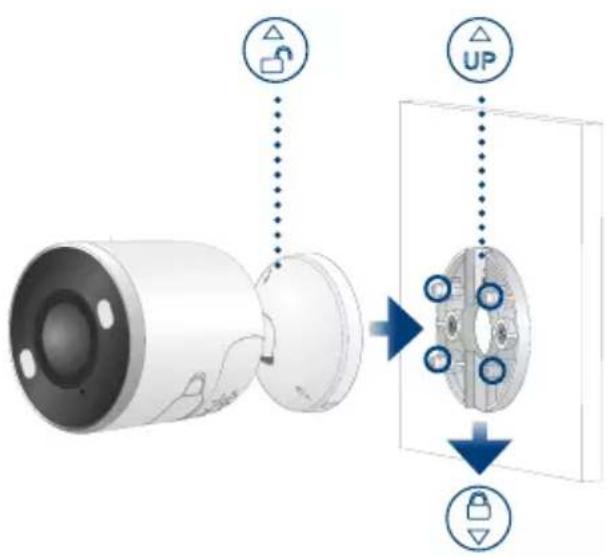

Installation de la caméra au mur :

1. Placez le gabarit de montage sur l'emplacement souhaité.

Remarque : Assurez-vous qu'une prise de courant se trouve à proximité, et tenez compte de la longueur des câbles.

1. À l'aide d'une mèche de forage de 6 mm (15/64 po), percez 2 trous au-dessus du symbole du triangle sur le gabarit. Optionnel : Percez des trous de 6 mm (15/64 po) pour les ancrages.

2. Alignez les flèches de la plaque de montage et du gabarit. À l'aide d'un tournevis et des vis fournies, fixez la plaque de montage à la surface.

3. Alignez les flèches entre le support et la plaque de montage. Poussez le support pour l'installer, puis faites-le glisser vers le bas pour le verrouiller en place. Vous entendrez un « déclic » lorsque le support sera installé.

4. Fixez la caméra au support de montage mural à l'aide de l'encart fileté situé à l'arrière de la caméra. Tournez la caméra dans le sens des aiguilles d'une montre jusqu'à ce qu'elle soit fixée, puis serrez en place en utilisant l'écrou réglable.

5. Réglez la caméra dans l'angle souhaité.

Remarque : Si la caméra ne tient pas en place ou est difficile à régler, débranchez la caméra et faites glisser le support vers le haut pour la détacher de la plaque de montage. Serrez ou desserrez les trois vis à l'arrière du support de montage pour l'ajuster en conséquence. Répétez les étapes 4 à 6 si vous souhaitez procéder à une nouvelle installation.

Vis de réglage Arrière – support de fixation mural

9 Installation de la caméra au plafond

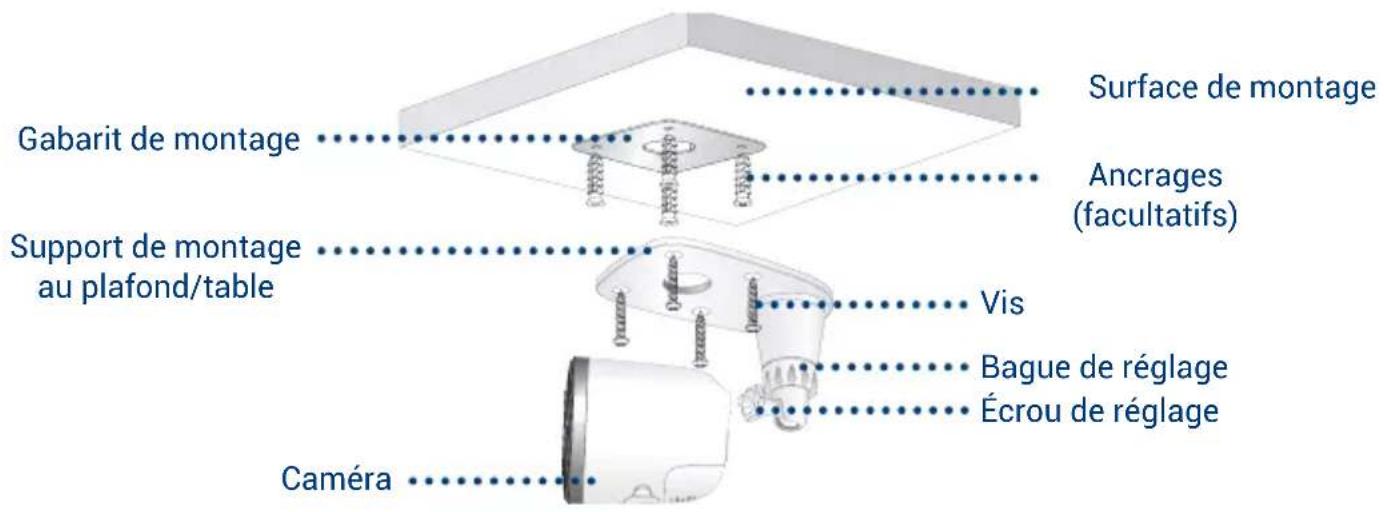

Surface de montage Gabarit de montage Ancrages (facultatifs) Support de montage au plafond/table Vis Bague de réglage Écrou de réglage Caméra

Pour installer la caméra au plafond :

1. Placez le gabarit de montage sur l'emplacement souhaité.
   Remarque : Assurez-vous qu'une prise de courant se trouve à proximité, et tenez compte de la longueur des câbles.

2. À l'aide d'une mèche de forage de 6 mm (15/64 po), percez quatre trous au-dessus des symboles X sur le gabarit. Optionnel : Percez des trous de 6 mm (15/64 po) pour les ancrages.

3. Retirez les 4 bouchons pré-insérés du support de montage au plafond/table.

4. Fixez la caméra au support de montage au plafond/table à l'aide de l'encart fileté situé à l'arrière de la caméra. Tournez la caméra dans le sens des aiguilles d'une montre jusqu'à ce qu'elle soit fixée, utilisez ensuite la clé pour serrer l'écrou réglable en place.

5. Placez le support au-dessus des trous percés. À l'aide d'un tournevis et des vis fournies, fixez le support à la surface.

6. Tournez la bague de réglage dans le sens des aiguilles d'une montre pour relâcher et ajuster la caméra à la position souhaitée, puis serrez pour la sécuriser.

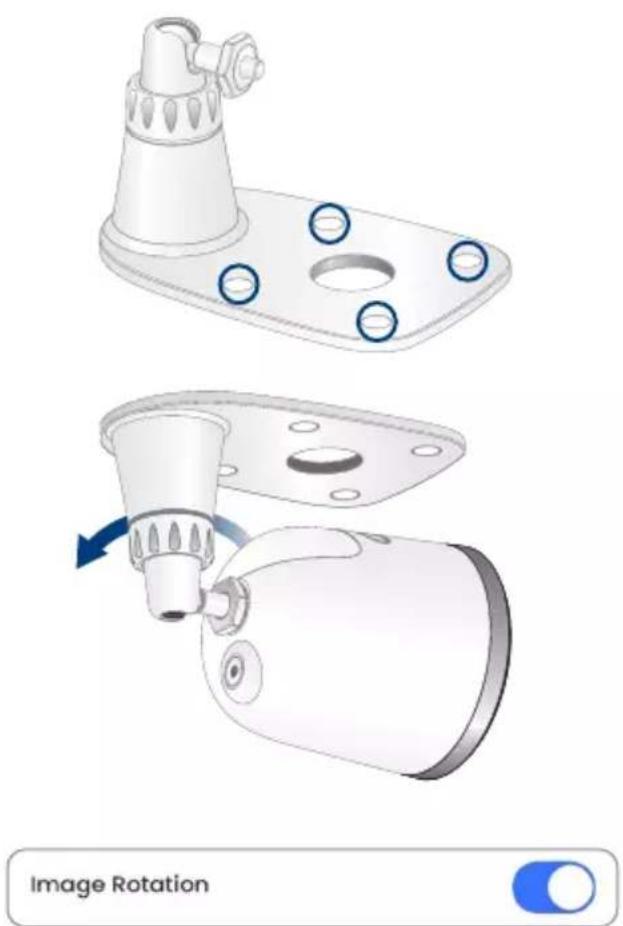

Optionnel :

• Faites passer le câble de la caméra à travers le trou à la base du support ou la surface de montage.
• Ouvrez les paramètres de la caméra dans l'application et activez Image Rotation pour inverser le sens de l'image de la caméra.

Consultez la page help.lorex.com pour obtenir des informations et des ressources à jour :

• Téléchargez les guides de produits
- Regardez des vidéos pratiques
- Trouvez des conseils en matière de dépannage et des FAQ connexes

Enregistrez votre produit

Veuillez consulter nos conditions d'utilisation complètes et notre politique de garantie limitée du matériel sur le site lorex.com/warranty.

Cet appareil est conforme à la partie 15 des règlements de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne doit pas provoquer d'interférences nuisibles, et (2) Cet appareil doit accepter toute interférence reçue, incluant toute interférence pouvant causer un fonctionnement indésirable.

Nos produits étant sans cesse améliorés, Lorex se réserve le droit de modifier la conception du produit, ses caractéristiques et son prix sans préavis et sans aucune obligation. E&OE. Tous droits réservés.
