Elara LN05A - Haut-parleur TRIANGLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte active amplifiée avec enceinte passive
Marque	Triangle
Modèle	Elara LN05A
Alimentation	Secteur 100-240 V ~ 50/60 Hz
Consommation électrique	80 W
Entrées audio	Bluetooth 4.0 aptX, RCA (Line/Phono), Jack 3,5 mm, Optique, Coaxial
Sortie audio	Subwoofer (RCA)
Connectivité Bluetooth	Bluetooth 4.0 avec codec aptX, portée environ 10 m
Fonctions de réglage	Volume, Basses (±6 dB par pas de 2 dB), Aigus (±6 dB par pas de 2 dB)
Télécommande	Oui, avec contrôle volume, basses, aigus, source, lecture Bluetooth
Accessoires fournis	Pieds d'enceinte, vis de fixation, pointes de découplage, plots antidérapants, grilles de protection, câble HP 5 m, câble d'alimentation, télécommande, flyer d'enregistrement, mode d'emploi
Mise en veille automatique	Oui, après 30 minutes sans signal
Garantie	2 ans (sous condition d'enregistrement)
Entretien et nettoyage	Nettoyer avec un chiffon doux, sec et non pelucheux. Ne pas utiliser de liquides.
Sécurité	Ne pas ouvrir l'enceinte (risque d'électrocution). Débrancher avant tout déplacement. Éviter l'humidité et la chaleur.
Compatibilité sources	Smartphone, tablette, ordinateur, platine vinyle, lecteur CD/DVD, TV, etc.

FOIRE AUX QUESTIONS - Elara LN05A TRIANGLE

Comment connecter mes enceintes Elara LN05A en Bluetooth ?

Mettez les enceintes sous tension, sélectionnez l'entrée Bluetooth à l'aide du bouton INPUT. Appuyez sur le bouton Bluetooth de la télécommande pour lancer la recherche. Sur votre appareil, sélectionnez 'LN05A' dans la liste Bluetooth. La connexion est automatique lors des utilisations suivantes.

Comment régler les basses et les aigus ?

Utilisez les touches BASS et TREBLE de la télécommande pour ajuster les fréquences graves et aiguës. Chaque pression modifie le niveau par pas de 2 dB, de -6 dB à +6 dB. Le réglage usine est à 0 dB.

Puis-je brancher une platine vinyle sur ces enceintes ?

Oui, branchez la platine sur l'entrée RCA et placez le sélecteur PHONO IN sur la position PHONO (gauche). Connectez également le câble de masse à la borne GND. Sélectionnez ensuite l'entrée RCA sur l'enceinte.

Comment installer le pied de l'enceinte LN05A ?

Posez l'enceinte à l'envers, vissez le pied avec les 4 vis fournies. Sur sol dur, collez les plots antidérapants. Sur moquette, vissez les pointes de découplage dans les inserts du pied.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que la languette de protection de la pile a été retirée. Dirigez la télécommande vers le récepteur situé en façade de l'enceinte active. La LED clignote lors de la réception du signal.

Comment réinitialiser les réglages d'égalisation ?

Appuyez sur le bouton RESET de la télécommande. Cela ramène le volume, les basses et les aigus à leur valeur usine (0 dB).

Les enceintes se mettent-elles en veille automatiquement ?

Oui, après 30 minutes sans signal audio, les enceintes passent en mode veille. Pour les réveiller, utilisez la télécommande.

Puis-je connecter un caisson de basses ?

Oui, utilisez la sortie SUB OUT de l'enceinte active. Reliez-la aux entrées LINE IN de votre caisson de basses avec un câble RCA en Y. Réglez le volume et la fréquence de coupure du caisson pour un rendu harmonieux.

Quels câbles sont fournis avec l'Elara LN05A ?

Le package inclut un câble d'alimentation secteur, un câble HP de 5 mètres pour relier les enceintes active et passive, et une télécommande. Les câbles audio (RCA, Jack, optique, coaxial) ne sont pas fournis.

Comment enregistrer ma garantie Triangle ?

Enregistrez votre produit en ligne sur http://register.trianglehifi.com/ ou renvoyez le coupon de garantie complété à l'adresse : TRIANGLE Hi-Fi, 475 Avenue Flandres Dunkerque, 02200 Villeneuve-Saint-Germain, France. La garantie de 2 ans prend effet à la date d'achat.

MODE D'EMPLOI Elara LN05A TRIANGLE

Mode d'emploi & Garantie

▶Déballage 6
▶Montage du pied LN05A 7
▶Précautions d'installation 8
▶Mise en marche 9
▶Descriptif enceinte 10
▶Descriptif télécommande 11
▶Connexion des sources 12
Réglage des basses et des aigus / Fonction de mise en veille 15

USER MANUAL - ENGLISH 17

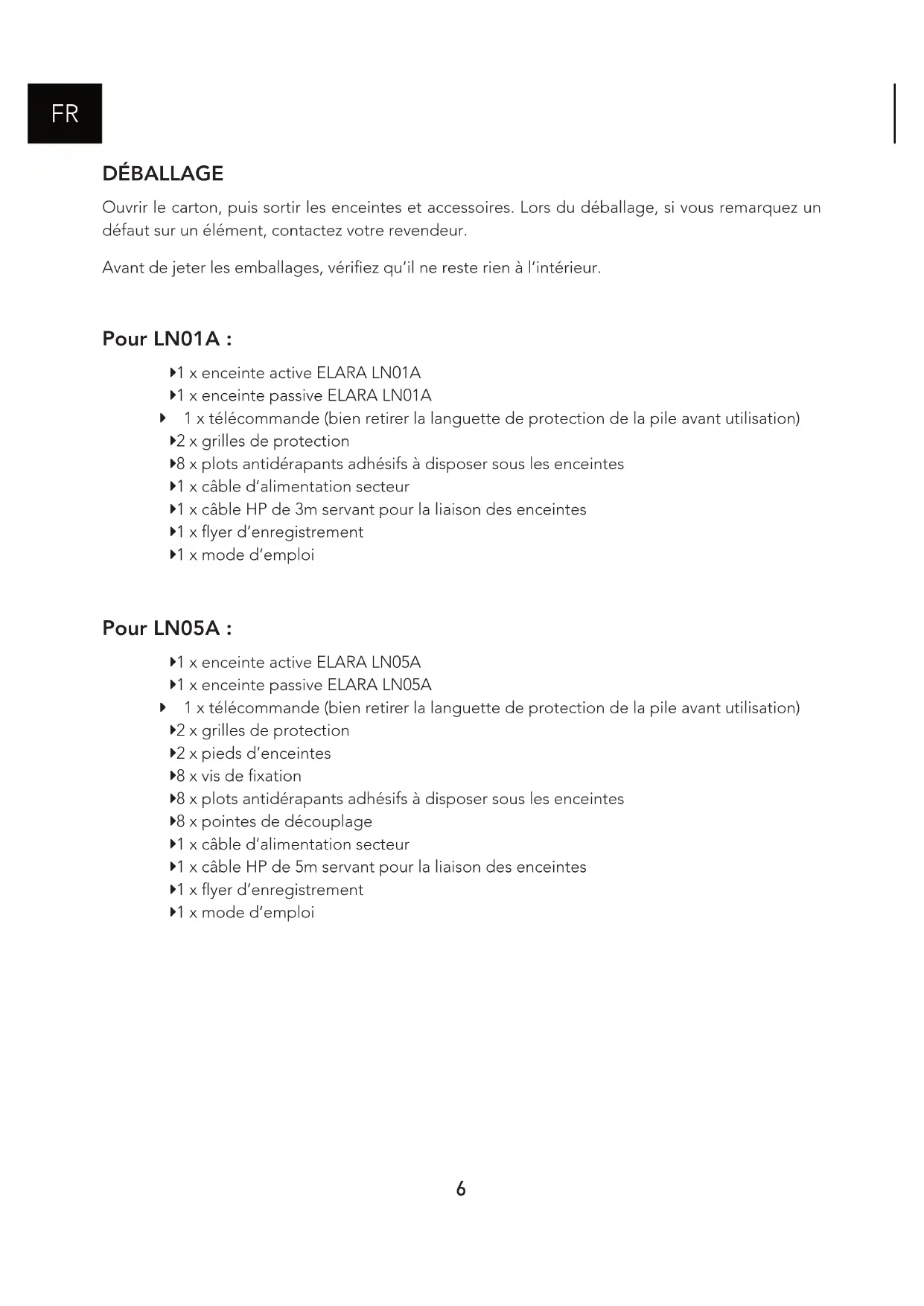

Ouvrir le carton, puis sortir les enceintes et accessoires. Lors du déballage, si vous remarquez un défaut sur un élément, contactez votre revendeur.

Avant de jeter les emballages, vérifiez qu'il ne reste rien à l'intérieur.

Pour LN01A :

▶1 x enceinte active ELARA LN01A
▶1 x enceinte passive ELARA LN01A

1 x télécommande (bien retirer la languette de protection de la pile avant utilisation)

▶2 x grilles de protection
▶8 x plots antidérapants adhésifs à disposer sous les enceintes
▶1 x câble d'alimentation secteur
▶1 x câble HP de 3m servant pour la liaison des enceintes
▶1 x flyer d'enregistrement
▶1 x mode d'emploi

Pour LN05A :

▶1 x enceinte active ELARA LN05A
▶1 x enceinte passive ELARA LN05A

1 x télécommande (bien retirer la languette de protection de la pile avant utilisation)

▶2 x grilles de protection
▶2 x pieds d'enceintes
▶8 x vis de fixation
▶8 x plots antidérapants adhésifs à disposer sous les enceintes
▶8 x pointes de découplage
▶1 x câble d'alimentation secteur
▶1 x câble HP de 5m servant pour la liaison des enceintes
▶1 x flyer d'enregistrement
▶1 x mode d'emploi

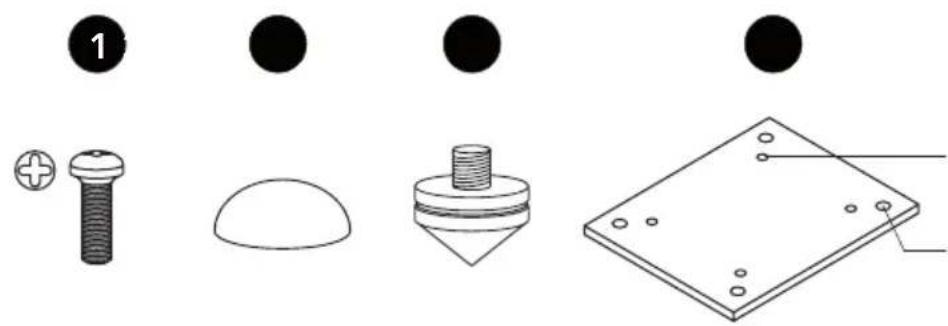

MONTAGE DU PIED LN05A

Trous intérieurs : fixation du socle
Trous extérieurs : inserts pour fixation de pointes de découplage
×4 ×4 ×4 ×1

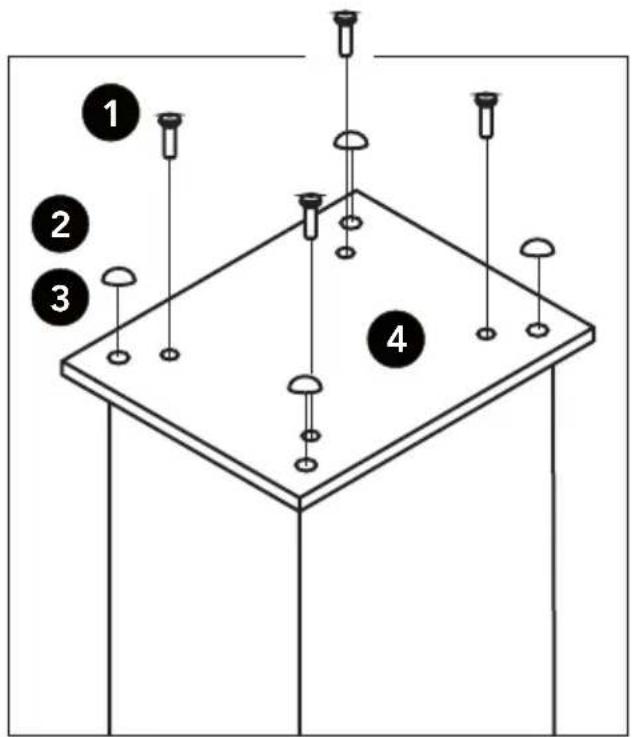

Posez l'enceinte à l'envers sur une surface non abrasive.

Vissez le pied à l'enceinte avec les 4 vis fournies, utilisez pour cela un tournevis cruciforme.

Sur une surface rigide (parquet, carrelage) : Collez les plots en caoutchouc 2ux 4 coins du pied.

Sur une surface souple (moquette, tapis) : Vissez les pointes en métal ③ dans les inserts de la plaque du pied.

Avant l'installation

Avant de procéder aux branchements, mettez les appareils hors tension. Veillez toujours à mettre l'interrupteur de l'enceinte active sur OFF avant de retirer ou de brancher des câbles de connexion. Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.

Déplacement de l'appareil

Toujours débrancher le cordon d'alimentation et déconnecter les câbles de connexion entre tous les autres composants lors du déplacement de l'appareil. Ceci afin d'éviter un court-circuit ou l'endommagement des prises et des câbles de connexion.

Avant de mettre l'appareil en marche

Vérifiez une dernière fois si toutes les connexions sont bonnes.

Emplacements à éviter

Évitez de placer vos enceintes à proximité des lieux humides ou exposés à un ensoleillement excessif, et placez-les dans un endroit tempéré.

Recyclage

Protection de l'environnement : vos produits contiennent de nombreux matériaux valorisables ou recyclables. Utilisez pour ces produits des points de collecte.

MISE EN MARCHE

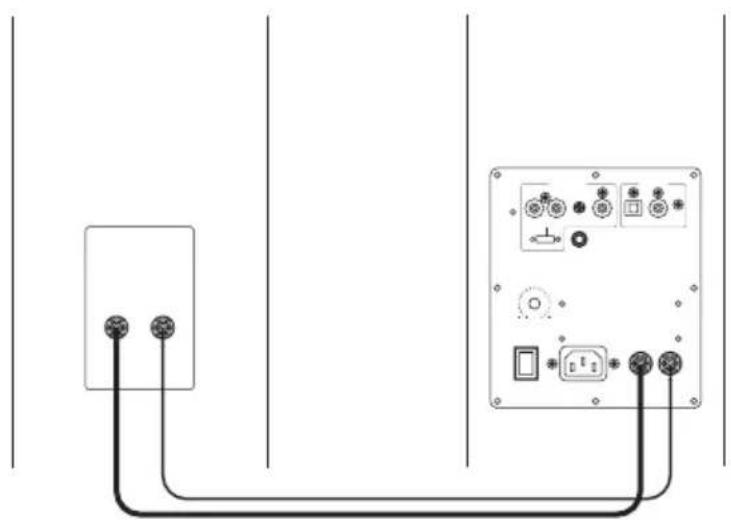

Branchement des enceintes

Les enceintes doivent être connectées l'une à l'autre grâce au câble HP fourni. (Câble noir portant la mention «High performance OFC cable»).

Veillez à respecter la polarité des enceintes : Les bornes rouges et noires de l'enceinte passive et active doivent être connectées respectivement entre elles. Pour faciliter la mise en place, le câble de liaison comporte une inscription « TRIANGLE High performance OFC cable » dédiée à la borne rouge (+).

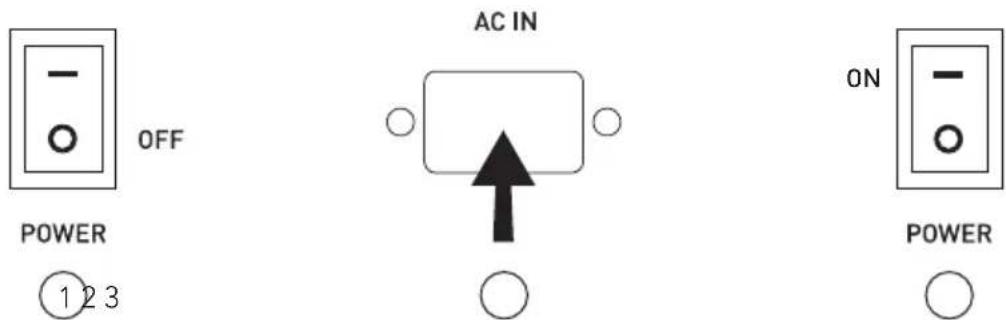

Après avoir vérifié que l'amplificateur sur l'enceinte active est bien sur la position «OFF», branchez le câble d'alimentation sur la prise dédiée, puis sur une prise secteur. Allumez ensuite les enceintes, elles sont prêtes à être écoutées.

OFF POWER ① 2 3 AC IN ON POWER

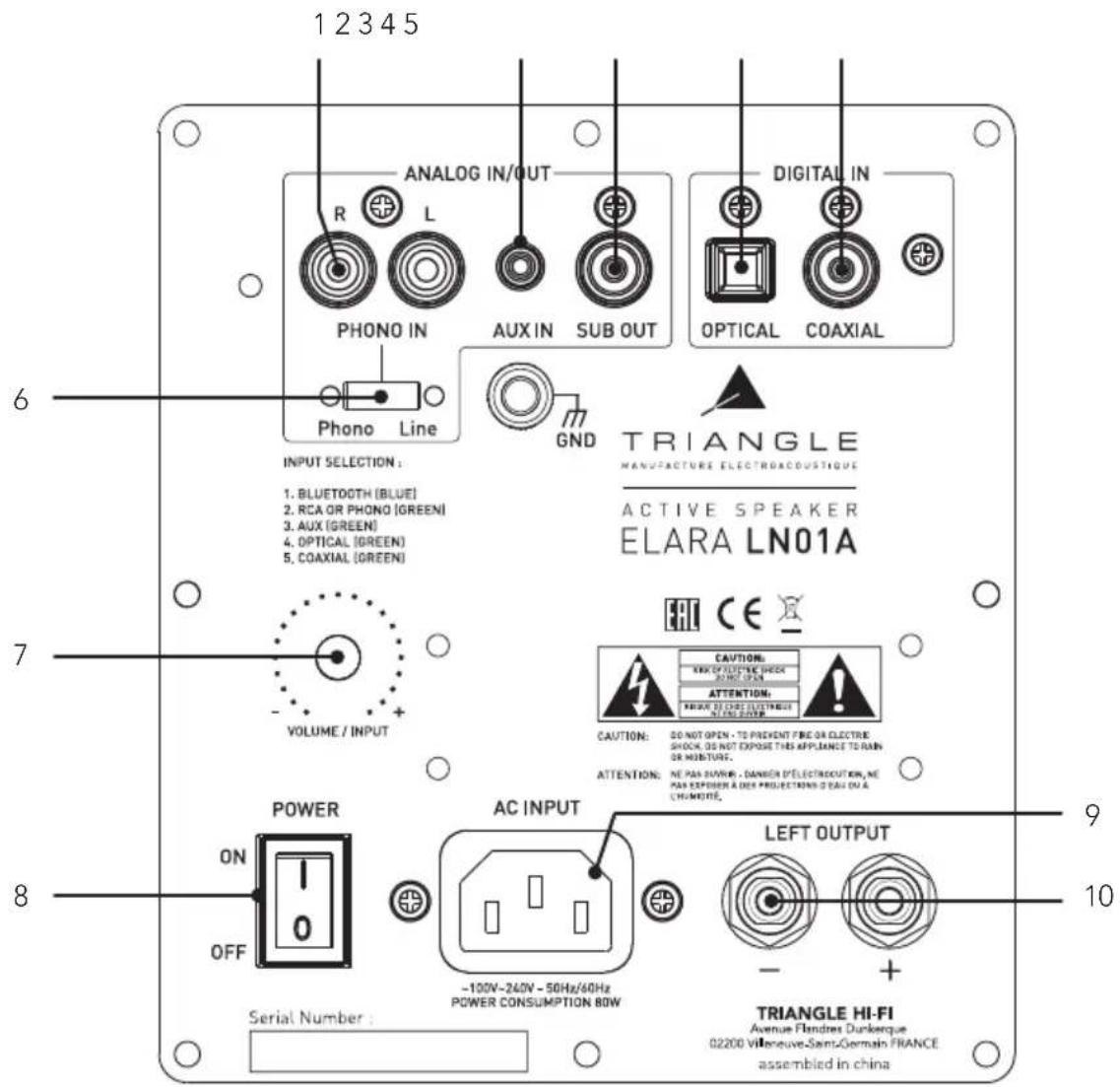

DESCRIPTIF ENCEINTE

1. Entrée RCA (line/phono)
2. Entrée auxiliaire (Jack 3.5mm)
3. Sortie subwoofer
4. Entrée optique
5. Entrée coaxiale
6. Sélecteur RCA (line/phono)
7. Tourner : réglage du volume

Appui sur le bouton : changement des sources

1. Bluetooth
2. Line ou Phono (RCA)
3. Auxiliaire
4. Optique

5. Coaxial

6. Interrupteur Marche/Arrêt

7. Prise secteur
8. Bornier de connexion de l'enceinte passive

1 2 3 4 5 ANALOG IN/OUT R L PHONO IN AUX IN SUB OUT PHONO Line DIGITAL IN OPTICAL COAXIAL GND TRIANGLE MANUFACTURE ELECTROACOUSTIQUE ACTIVE SPEAKER ELARA LN01A INPUT SELECTION : 1. BLUETOOTH (BLUE) 2. RCA OR PHONO (GREEN) 3. AUX (GREEN) 4. OPTICAL (GREEN) 5. COAXIAL (GREEN) VOLUME / INPUT CAUTION: KIN OF ELECTRIC SHOCK SO NOT OPEN ATTENTION: BELOW OF ELECTRIC ELEVATION ON FOR POWER CAUTION: DO NOT OPEN - TO PREVENT FIRE OR ELECTRIC SHOCK, DO NOT EXPOSED THIS APPLIANCE TO RAIN OR MOBILITY. ATTENTION: NE PAS SWIRN - DAMPER D'ÉLECTROCUTION, NE PAS EXPOSER A DES PROJECTIONS D'EAU OU A CHAMOTIE. POWER AC INPUT LEFT OUTPUT ON OFF -100V-240V - 50Hz/60Hz POWER CONSUMPTION 80W Serial Number : TRIANGLE HI-FI Avenue Flandres Dunkerque 02200 Villeneuve-Saint-Germain FRANCE assembled in china

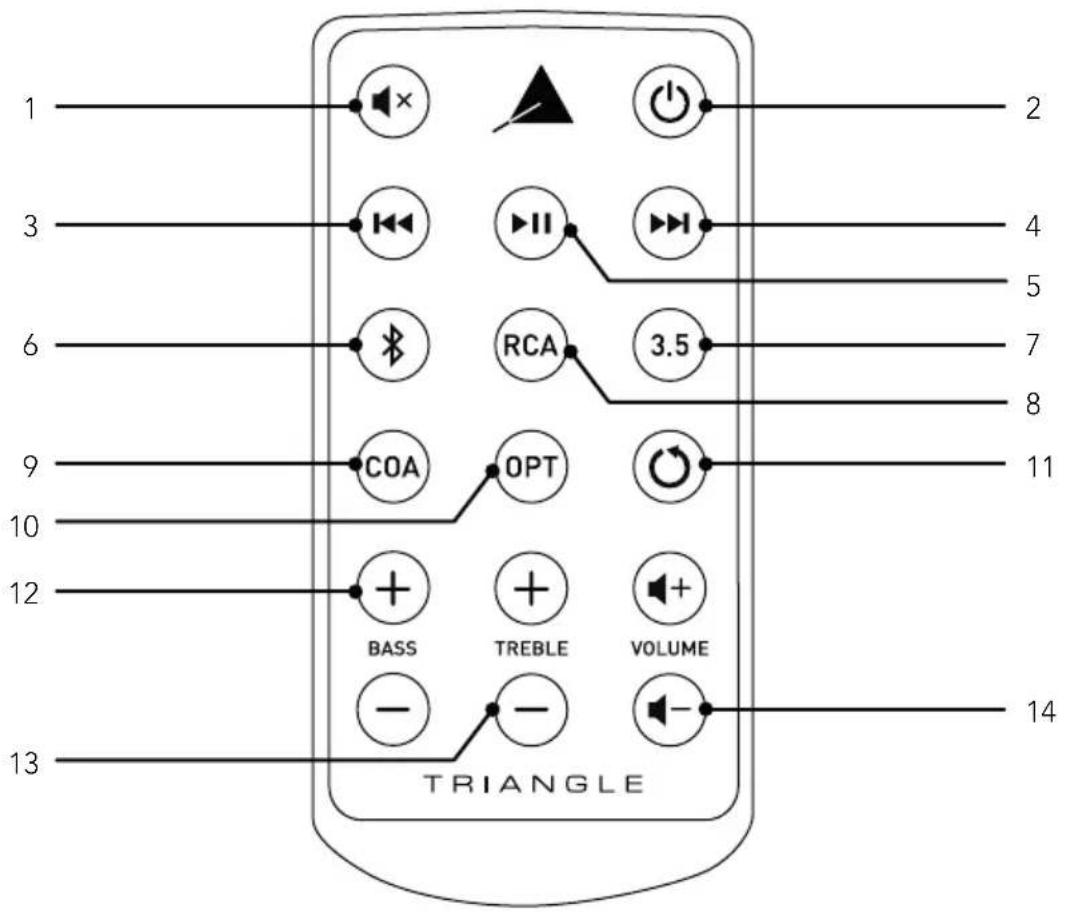

DESCRIPTIF télécommande

1 - Son muet

2 - Mise en veille/marche

3 - Piste précédente

(mode Bluetooth uniquement)

4 - Piste suivante

(mode Bluetooth uniquement)

5 - Jouer/mettre en pause une piste

(mode Bluetooth uniquement)

6 - Source Bluetooth

11 - Réinitialiser réglage du volume, des basses et des aigues

12 - Augmenter/diminuer les basses

13 - Augmenter/diminuer les aigues

14 - Augmenter/diminuer le volume

1 2 3 4 5 6 7 8 9 10 11 12 13 BASS TREBLE VOLUME TRIANGLE -

Lors de l'utilisation de la télécommande, toujours diriger cette dernière vers le récepteur situé en façade de l'enceinte principale. La LED en façade clignote sous l'action de la télécommande.

CONNEXION DES SOURCES

Les enceintes ELARA peuvent être associées à une multitude de sources. Pour cela, plusieurs options possibles :

Connexion par Bluetooth

Bluetooth™

Cette connexion permet d'envoyer de la musique sans câble de liaison grâce au procédé Bluetooth de dernière génération 4.0 A2DP aptX. L'aptX est un codage qui permet de transmettre via liaison Bluetooth de la musique avec une qualité sonore proche de celle d'un CD à vos enceintes ELARA. La portée est environ de 10 mètres, selon l'environnement et les obstacles rencontrés.

Les enceintes ELARA actives permettent d'écouter de la musique depuis toutes les sources disposant du Bluetooth : smartphone, tablette, ordinateur... Pour cela :

▶ Mettez vos enceintes ELARA en fonctionnement, l'interrupteur arrière sur ON.
- Sélectionnez l'entrée «Bluetooth» à l'aide du bouton «INPUT» à l'arrière de l'enceinte ou depuis la télécommande. La LED bleu indique que la source est bien sur la position «Bluetooth».
- Appuyez alors sur le bouton «Bluetooth» de votre télécommande : la LED bleu clignote, le système est alors en mode de recherche de connexion avec un appareil compatible Bluetooth (smartphone, tablette...).
▶ Effectuez une recherche sur votre appareil Bluetooth (consulter le mode d'emploi si nécessaire), les enceintes apparaissent sous le nom « LN01A » ou «LN05A», connectez-vous alors à ces dernières. Vos enceintes sont à présents reliées à votre appareil et reproduiront les sons émis par ce dernier. La connexion se fera automatiquement lors de la prochaine mise en route de vos enceintes si la source Bluetooth est sélectionnée et que le Bluetooth de votre appareil est activé.
Si vous souhaitez connecter un nouvel appareil alors que le précédent est toujours connecté, supprimez le Bluetooth de votre précédent appareil connecté ou deconnectez le directement dans le menu Bluetooth. La LED cligontera de nouveau, un nouveau mode de recherche est alors activé.
La dispositif Bluetooth des enceintes ELARA actives vous permet de changer vos pistes, les mettre en lecture ou en pause directement depuis la télécommande fournie, sans passer par votre appareil connecté.
- Votre appareil Bluetooth pilote à présent vos enceintes, il est possible de faire varier le volume de celles-ci directement depuis ce même appareil.

Connexion par câble RCA

L'entrée RCA permet de connecter vos enceintes à votre télévision, platine CD, vinyle ou tout autre périphérique. Pour cela :

Reliez les connecteurs rouges et blancs à l'arrière de l'enceinte amplifiée en respectant les couleurs et faites de même sur votre source.
- Sélectionnez l'entrée «RCA» à l'aide de la télécommande ou du bouton «INPUT» (bouton de volume) à l'arrière de l'enceinte active (l'ordre de sélection des sources est indiqué au dessus du bouton «INPUT»). La LED verte indique que la source est bien sur l'entrée «RCA». Assurez vous que le selecteur est bien en position «LINE». Votre système est alors prêt à fonctionner.

Connexion d'une platine

Dans le cas du branchement d'une platine vinyle, positionnez le selecteur «PHONO IN» vers la gauche pour que le signal passe par la ligne phono. Connectez le câble de masse sur la borne dévissable prévue à cet effet à l'arrière de votre enceinte amplifiée, ainsi que sur votre platine.

Connexion par câble Jack 3.5mm

Un câble Jack 3.5mm permet de connecter vos enceintes à de nombreux périphériques : smartphone, lecteur audio, tablette, ordinateur, télévision... Pour cela :

Reliez le connecteur Jack à la borne «AUX INPUT» puis l'autre extrémité à votre périphérique.
- Sélectionnez l'entrée «3.5» à l'aide de la télécommande ou du bouton «INPUT» (bouton de volume) à l'arrière de l'enceinte amplifiée (l'ordre de sélection des sources est indiqué au dessus du bouton «INPUT». La LED verte indique que la source est bien sur l'entrée «AUX». Votre système est alors prêt à fonctionner.

Connexion par câble optique

L'entrée optique permet de connecter vos enceintes à tous les périphériques audio disposant d'une sortie optique : lecteur audio, lecteur DVD, télévision... Pour cela :

▶ Reliez votre câble optique à l'arrière de l'enceinte active à l'emplacement «OPT INPUT», puis à votre périphérique.
- Sélectionnez l'entrée «OPTICAL» à l'aide de la télécommande ou du bouton «INPUT» (bouton de volume) à l'arrière de l'enceinte active (l'ordre de sélection des sources est indiqué au dessus du bouton «INPUT»). La LED verte indique que la source est bien sur l'entrée «OPTICAL». Votre système est alors prêt à fonctionner.

Connexion par câble coaxial

L'entrée coaxiale permet de connecter vos enceintes à tous les périphériques audio disposant d'une sortie coaxiale : platine CD, lecteur DVD/Blu-ray, télévision... Pour cela :

Reliez votre câble coaxial à l'arrière de l'enceinte active à l'emplacement «COAXIAL», puis à votre périphérique.
- Sélectionnez l'entrée «COAXIAL» à l'aide de la télécommande ou du bouton «INPUT» (bouton de volume) à l'arrière de l'enceinte active (l'ordre de sélection des sources est indiqué au dessus du bouton «INPUT»). La LED verte indique que la source est bien sur l'entrée «COAXIAL». Votre système est alors prêt à fonctionner.

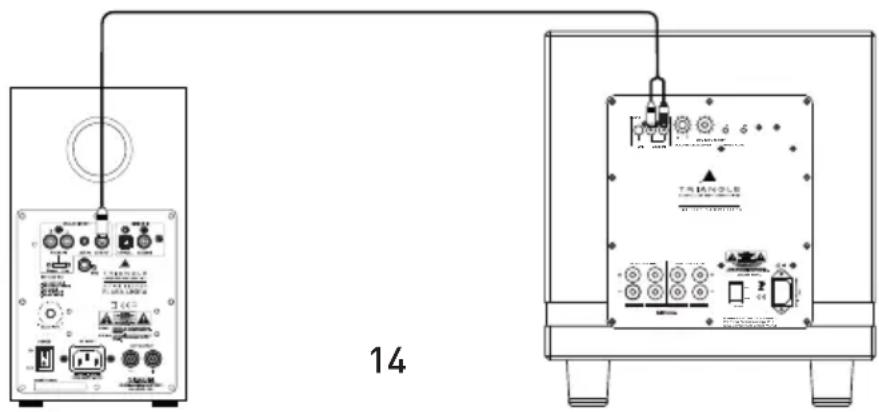

Connexion subwoofer

Les enceintes ELARA sont dotées d'une sortie Subwoofer permettant le branchement d'un caisson de basses.

Un câble RCA vers 2 RCA (câble en Y) doit relier la sortie SUB de l'enceinte amplifiée ELARA et les 2 entrées LINE IN de votre caisson de basses. Réglez le volume du caisson de basses et sa fréquence de coupure (Crossover) de sorte à avoir une cohérence sonore entre vos enceintes et le caisson de basses. Le caisson de basses doit s'intégrer harmonieusement à vos enceintes ELARA sans être omniprésent.

14

Vos enceintes ELARA disposent d'un égaliseur à bandes permettant d'ajuster à votre convenance les fréquences graves et aiguës.

Réglages des basses

6 positions disponibles par pas de 2dB sur une bande comprise entre 30 et 400Hz.

(-6dB, -4dB, -2dB, 0dB, +2dB, +4dB, +6dB).

La fonction usine est définie à 0dB.

Chaque pression sur la télécommande accentuera et diminuera le niveau des basses fréquences.

Réglages des aigus

6 positions disponibles par pas de 2dB sur une bande comprise entre 2 et 30KHz.

(-6dB, -4dB, -2dB, 0dB, +2dB, +4dB, +6dB).

La fonction usine est définie à 0dB.

Chaque pression sur la télécommande accentuera et diminuera le niveau des hautes fréquences.

Lors de la mise en veille, les réglages seront conservés pour l'utilisation suivante.

Pour une remise en configuration usine, il suffit de presser le bouton «RESET» de la télécommande (voir page 11).

FONCTION DE MISE EN VEILLE AUTOMATIQUE

Sans signal reçu durant 30 minutes, les enceintes passeront automatiquement en mode veille. Pour sortir du mode veille, il suffit de rallumer les enceintes à l'aide de la télécommande.

ATTENTION

Ne jamais ouvrir l'enceinte, risque d'électrocution.

USER MANUAL

ENGLISH

UNPACKING

AVERTISSEMENT : Veuillez lire attentivement l'intégralité des instructions et consignes de sécurité avant d'utiliser l'équipement.

• Conserver ces instructions et consignes de sécurité pour une consultation ultérieure.
• Ne pas utiliser l'appareil à proximité d'eau ou de liquides.
• Nettoyer uniquement avec un chiffon doux, sec et non pelucheux.
• Ne pas obstruer les ouvertures (évents) de l'appareil.
• Ne pas installer à proximité d'une source de chaleur, tels qu'un radiateur, poêle, ou tout autre appareil produisant de la chaleur (y compris des amplificateurs).
• Utiliser uniquement des accessoires spécifiés par le fournisseur.
• S'assurer que le support d'utilisation est suffisamment rigide pour recevoir le produit (pied, étagère, meuble...).
• Protéger le câble d'alimentation de tout pincement ou écrasement, en particulier au niveau des prises, protéger également l'entrée de l'alimentation sur l'appareil.
• Débrancher l'appareil durant les orages ou pendant une longue période de non-utilisation.
• La prise d'un appareil électrique doit être adaptée à la prise du secteur. Ne jamais modifier la prise d'aucune façon. L'appareil doit être connecté à une prise principale munie d'une protection reliée à la terre.
• Se référer à votre revendeur agréé TRIANGLE si l'appareil est endommagé de quelque manière que ce soit : si le câble ou la prise d'alimentation sont endommagés, si un liquide ou un objet tombe sur cet appareil, une exposition à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou encore si l'appareil chute.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

SAFETY INSTRUCTIONS

Félicitations pour l'achat de vos enceintes TRIANGLE.

Afin de profiter de votre achat au maximum, nous vous proposons un enregistrement de votre produit. Cet enregistrement vous permettra de bénéficier des conseils de nos équipes, de recevoir des offres spéciales et d'obtenir une garantie de 2 ans sur vos enceintes TRIANGLE.

1- Enregistrement en ligne

Rien de plus simple, vous pouvez vous enregistrer en deux clics à l'adresse suivante : http://register.trianglehifi.com/

2- Enregistrement par coupon de garantie

Si vous souhaitez vous enregistrer via le coupon de garantie, il vous faut compléter le coupon de garantie et nous l'expédier à l'adresse suivante :

TRIANGLE Hi-Fi

475 Avenue Flandres Dunkerque

02200 Villeneuve-Saint-Germain

FRANCE

Note sur la garantie

Vos enceintes TRIANGLE bénéficient d'une garantie de 2 ans. Cette garantie prend effet à partir de la date d'achat et couvre tous les défauts de fabrication ou les dommages que pourraient subir vos enceintes, résultant de ces mêmes défauts. Cette garantie est accordée uniquement au premier utilisateur du produit et seulement après l'enregistrement en ligne ou la réception du coupon de garantie par la société TRIANGLE. Elle n'est pas transmissible en cas de revente dudit produit. De plus, elle cesserait de plein droit en cas de panne résultant d'un mauvais traitement ou d'une mauvaise manipulation.

Sont exclus de la garantie :

• Bobine brûlée par excès de puissance
- Toutes pannes résultant d'une utilisation à des fins professionnelles (sonorisation, public address etc.)
- Toutes pannes résultant d'un stockage dans une pièce trop humide
- Membrane crevée ou arrachée
- Suspension déchirée
- Toutes pannes résultant d'un choc mécanique (chute, écrasement, etc.)
- Toutes pannes résultant de l'intervention d'une personne non habilitée par TRIANGLE
- Impacts sur l'ébénisterie (rayures, écrasement, chocs divers)
