Secret ICT4 - Haut-parleur TRIANGLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte encastrable
Marque	Triangle
Modèle	Secret ICT4
Ouverture nécessaire	152 mm de diamètre
Profondeur d'encastrement minimale	70.5 mm
Diamètre maximal du câble accepté	4,5 mm
Section de câble recommandée	2x2,5 mm² OFC
Type de connexion	Bornier à poussoir
Grille	Amantée, amovible, peinturable
Outils fournis	Patron de découpe, outil de démontage de la grille
Utilisation	Stéréo ou Home Cinéma (enceinte avant, latérale ou arrière)
Distance recommandée entre enceintes (stéréo)	3 à 5 mètres
Distance recommandée par rapport à l'écran (HC)	Environ 0,5 m
Matériau du câble recommandé	OFC (cuivre sans oxygène)
Garantie	2 ans, extensible à 5 ans sur inscription en ligne
Entretien et nettoyage	Chiffon doux, sec et non pelucheux
Consignes de sécurité	Ne pas utiliser près d'eau, ne pas obstruer les évents, éviter les sources de chaleur
Installation	Encastrée dans mur ou plafond (épaisseur de paroi 6 à 25 mm)

FOIRE AUX QUESTIONS - Secret ICT4 TRIANGLE

Quelle est la profondeur d'encastrement minimale pour le Secret ICT4 ?

La profondeur d'encastrement minimale est de 70,5 mm.

Quel type de câble utiliser pour brancher le Secret ICT4 ?

Il est recommandé d'utiliser un câble de haute qualité de type 2x2,5 mm² en OFC (cuivre sans oxygène). Le diamètre maximum accepté par le bornier est de 4,5 mm.

Comment installer l'enceinte Secret ICT4 dans un mur ou plafond ?

Découpez une ouverture de 152 mm de diamètre à l'aide du gabarit fourni, insérez l'enceinte en veillant à ce que les crochets de serrage soient orientés correctement, puis serrez les crochets avec un tournevis cruciforme. Enfin, placez la grille aimantée.

Peut-on peindre la grille de l'enceinte ?

Oui, la grille peut être peinte pour plus de discrétion. Retirez le tissu blanc de protection et utilisez de préférence une peinture en bombe pour un rendu optimal.

Comment régler les niveaux d'aigus et de graves sur le Secret ICT4 ?

Le Secret ICT4 ne dispose pas de réglages d'aigus/graves. Seuls les modèles IWT et LCR de la gamme Secret offrent cette fonctionnalité.

Quelle est la garantie du Secret ICT4 ?

La garantie est de 2 ans, extensible à 5 ans en enregistrant vos enceintes en ligne sur le site http://register.trianglehifi.com/.

Quels sont les points exclus de la garantie ?

Sont exclus : bobine brûlée par excès de puissance, utilisation professionnelle, stockage humide, membrane crevée, suspension déchirée, choc mécanique, intervention non autorisée, et impacts sur l'ébénisterie.

Comment nettoyer l'enceinte Secret ICT4 ?

Utilisez un chiffon doux, sec et non pelucheux. Ne pas utiliser de liquides ou de produits abrasifs.

Quelle est la distance recommandée entre les enceintes pour une installation stéréo ?

Pour une écoute stéréo, espacez les enceintes de 3 à 5 mètres l'une de l'autre, symétriquement par rapport à la zone d'écoute.

Peut-on installer le Secret ICT4 dans une salle de bain ou en extérieur ?

Non, l'enceinte n'est pas conçue pour une utilisation à proximité d'eau ou dans des environnements humides. Suivez les consignes de sécurité : ne pas utiliser près d'eau ou de liquides.

MODE D'EMPLOI Secret ICT4 TRIANGLE

Mode d'emploi & Garantie

• Déballage 6
• Préparation 6
• Positionnement 7
• Branchements 8
  • Installation ICT - IWT - LCR 9
  • Installation EMT 10

USER MANUAL - ENGLISH 11

Ouvrir le carton, puis sortir l'enceinte. Lors du déballage, si vous remarquez un défaut sur un élément, contactez votre revendeur. Avant de jeter les emballages, vérifiez qu'il ne reste rien à l'intérieur :

• enceinte SECRET
• grille
• notice d'utilisation
• patron de découpe
• outil de démontage de la grille (crochet) - Sauf LCR7

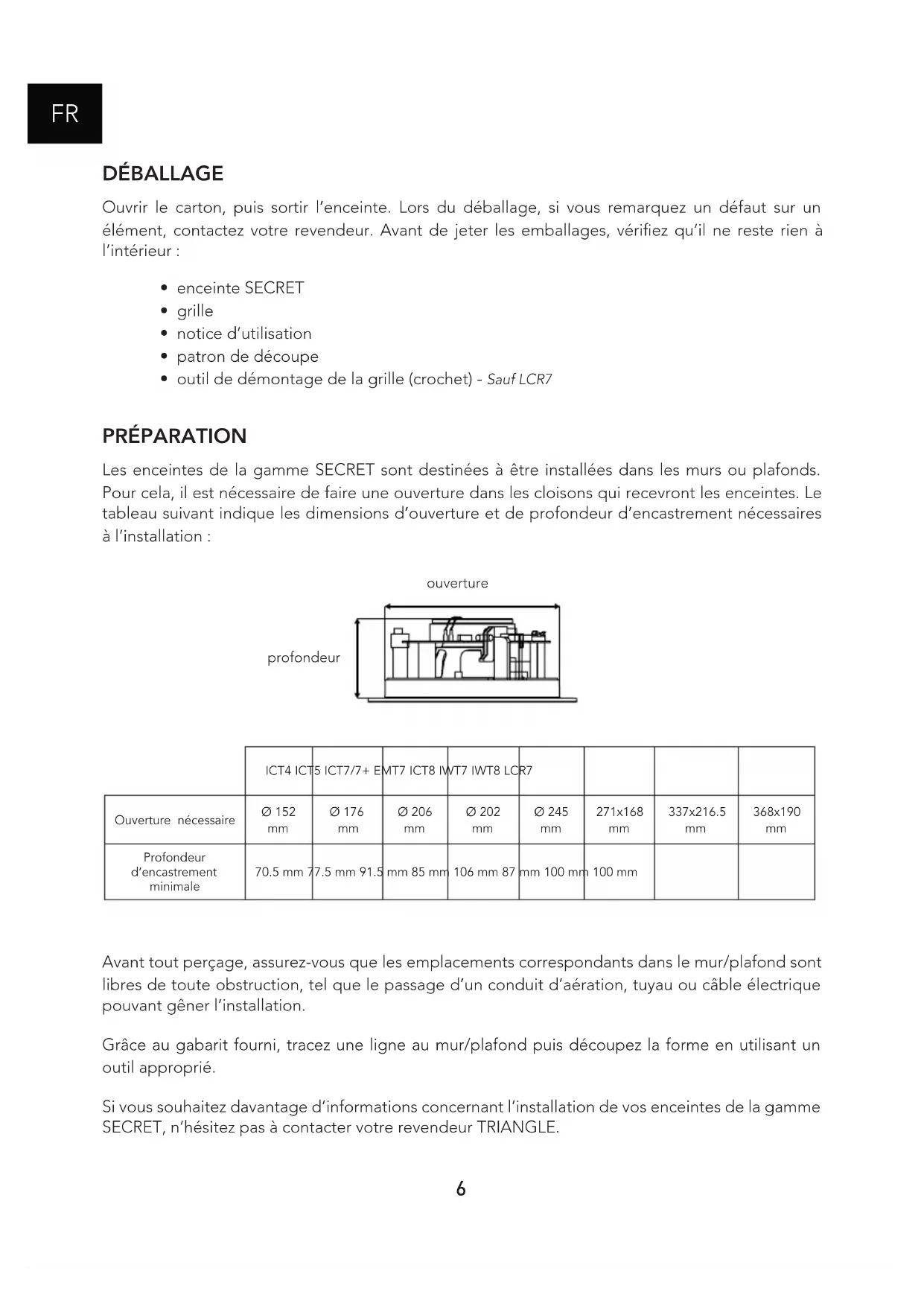

PRÉPARATION

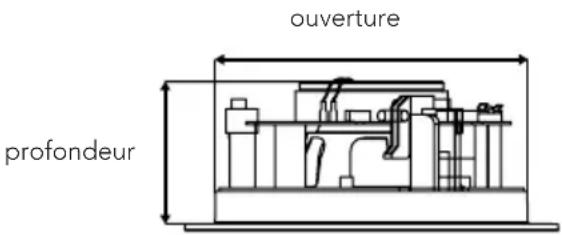

Les enceintes de la gamme SECRET sont destinées à être installées dans les murs ou plafonds. Pour cela, il est nécessaire de faire une ouverture dans les cloisons qui recevront les enceintes. Le tableau suivant indique les dimensions d'ouverture et de profondeur d'encastrement nécessaires à l'installation :

ouverture profondeur

	ICT4 ICT5	ICT7/7+ EMT7	ICT8 IWT7	IWT8 LCR7
Ouverture nécessaire	∅ 152 mm	∅ 176 mm	∅ 206 mm	∅ 202 mm	∅ 245 mm	271x168 mm	337x216.5 mm	368x190 mm
Profondeur d'encastrement minimale	70.5 mm	7.5 mm	91.5 mm	85 mm	106 mm	87 mm	100 mm	100 mm

Avant tout perçage, assurez-vous que les emplacements correspondants dans le mur/plafond sont libres de toute obstruction, tel que le passage d'un conduit d'aération, tuyau ou câble électrique pouvant gêner l'installation.

Grâce au gabarit fourni, tracez une ligne au mur/plafond puis découpez la forme en utilisant un outil approprié.

Si vous souhaitez davantage d'informations concernant l'installation de vos enceintes de la gamme SECRET, n'hésitez pas à contacter votre revendeur TRIANGLE.

POSITIONNEMENT DES ENCEINTES

Les enceintes de la gamme SECRET sont conçues pour garantir une haute qualité d'écoute dans la plupart des environnements. Afin de vous garantir la meilleure expérience d'écoute possible, il est préférable de respecter certaines recommandations selon le type d'utilisation recherché.

De manière générale, évitez de placer les enceintes SECRET trop près d'un coin de mur ou d'un obstacle (colonne etc.), qui risque d'affecter l'acoustique en créant des résonances indésirables.

Installation Stéréo

Pour une utilisation stéréo de deux enceintes SECRET, il est nécessaire d'espacer les enceintes entre 3 et 5 mètres l'une de l'autre, de manière symétrique par rapport à la zone d'écoute principale.

3 - 5m 3 - 5m

Modèles ICT

0.5m TV

Modèles IWT & LCR

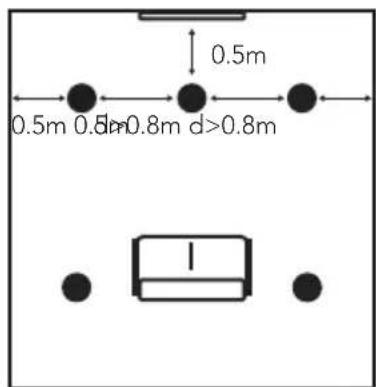

Installation Home-cinéma

Dans le cas d'une utilisation des enceintes SECRET pour une installation Home Cinéma, les enceintes avant doivent se trouver approximativement à 0.5m de l'écran. Les enceintes encastrables IWT pour le mur doivent être placées sur les côtés, sous l'écran, ou derrière s'il s'agit d'un écran acoustiquement transparent. Les voies arrières doivent être placées à proximité de la zone d'écoute principale.

0.5m 0.5m 0.5m 0.8m d>0.8m

Modèles ICT & EMT7 Modèles IWT & LCR

Les enceintes de la gamme SECRET sont relativement faciles à installer. Pour garantir une installation optimale suivre attentivement les étapes suivantes.

Branchements câbles haut-parleur

Prévoir au préalable de passer les câbles dans le mur/plafond afin de raccorder vos enceintes SECRET à l'amplificateur. Laissez suffisamment de longueur de câble afin de brancher facilement ces derniers sur les bornes de l'enceinte. Le diamètre maximum pouvant être accueilli par les borniers des enceintes est de 4.5mm. Utilisez du câble de haute qualité : les longueurs de câble nécessaires pour ce type d'installation sont importantes, il est donc nécessaire de privilégier un câblage qui altérera le moins possible la dynamique du signal jusqu'à vos enceintes, type 2x2.5 mm² en OFC.

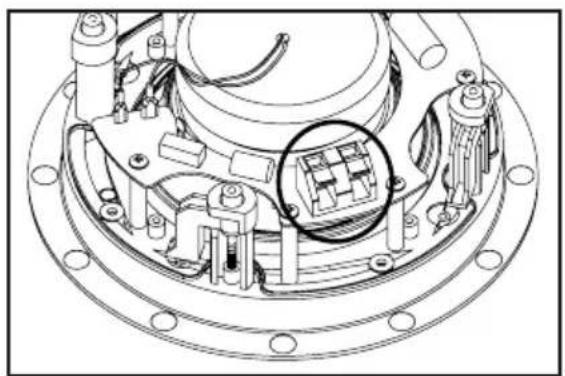

Dénudez, puis branchez le câble sur le bornier à poussoir. Veillez à respecter la polarité du branchement : le câble de la borne positive de l'amplificateur doit être branché sur la borne rouge, le câble de la borne négative doit être branché sur la borne noire.

ICT & IWT

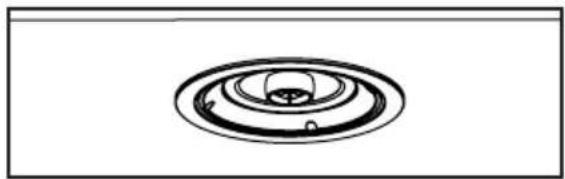

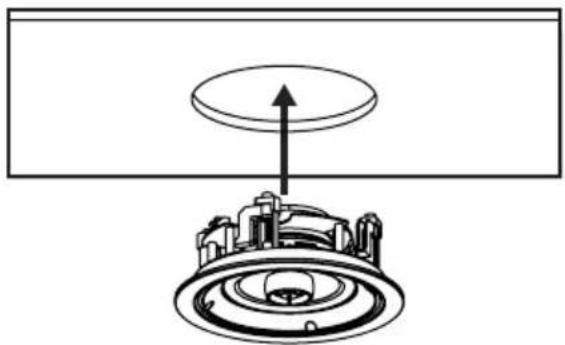

Une fois l'enceinte branchée, assurez-vous que les crochets de serrage sont tournés de façon à ne pas gêner le passage de l'enceinte dans son emplacement. Insérez alors l'enceinte dans la paroi de manière à ce que le bord de celle-ci soit au ras du mur/plafond. Attention à ne pas coincer le câble pendant l'installation.

Enfin, serrez les crochets de serrage pour fixer l'enceinte à l'aide d'un tournevis cruciforme. Attention à ne pas abîmer la membrane de l'enceinte pendant la manipulation et veiller à ne pas utiliser de visseuse électrique, pouvant endommager les crochets de serrage si le couple est mal réglé.

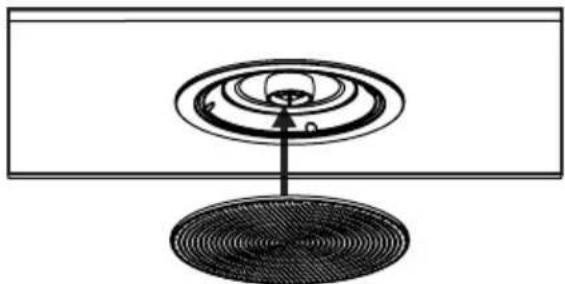

Pour finir, installez la grille aimantée sur l'enceinte. L'enceinte est prête à être écoutée. Pour retirer la grille, utilisez l'outil de démontage fourni. Pour plus de discrétion, la grille peut être peinte. Veillez à bien retirer le tissu blanc de protection de la grille et utilisez de préférence une peinture en bombe pour un rendu optimal.

Notez que le niveau des aigus et graves des enceintes IWT et LCR peut être ajusté selon vos besoins : 0 /-3 dB pour les modèles ITW et 0 /-2 dB pour LCR, grâce aux boutons dédiés sur les différents produits.

INSTALLATION EMT

Une fois l'enceinte branchée, assurez-vous que les crochets de serrage sont tournés de façon à ne pas gêner le passage de l'enceinte dans son emplacement.

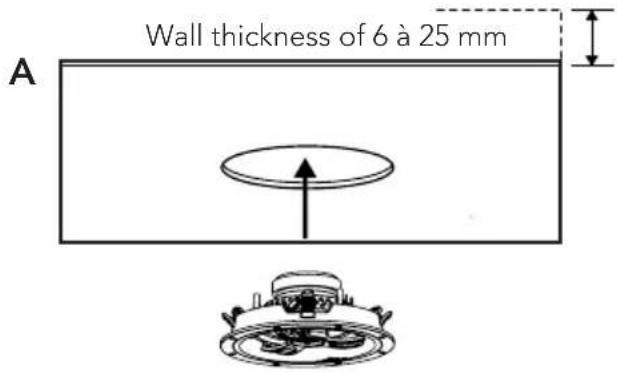

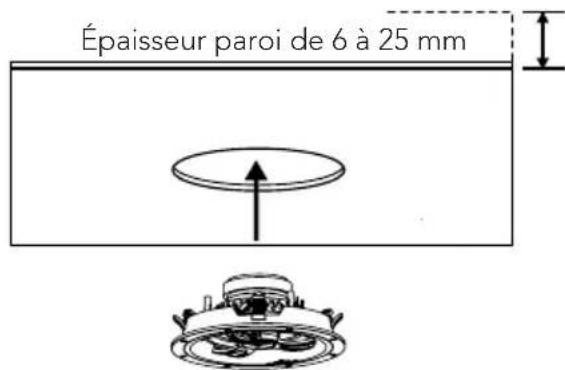

(A) Insérez alors l'enceinte dans la paroi de manière à ce que le bord de celle-ci soit au ras du mur/plafond.

Attention à ne pas coincer le câble pendant l'installation.

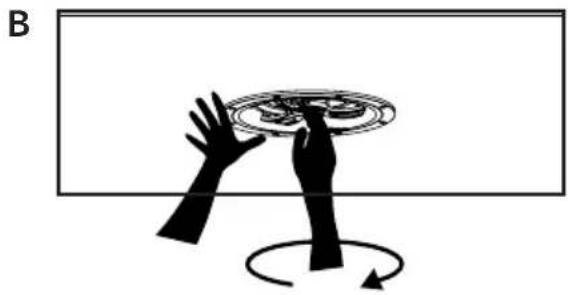

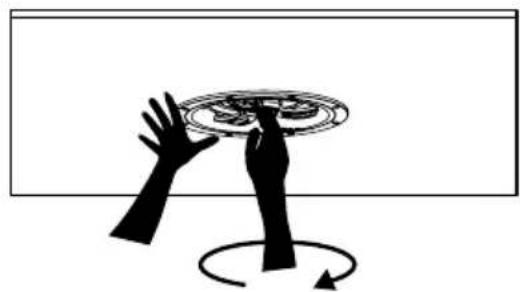

(B) Veuillez d'une main maintenir le pourtour de l'enceinte puis de la seconde faire tourner le centre dans le sens horaire avec l'aide des bras centraux, ce qui verrouillera la position de l'enceinte (C).

(D) Puis placer le bouton à poussoir sur la position « lock »

A

Épaisseur paroi de 6 à 25 mm

B

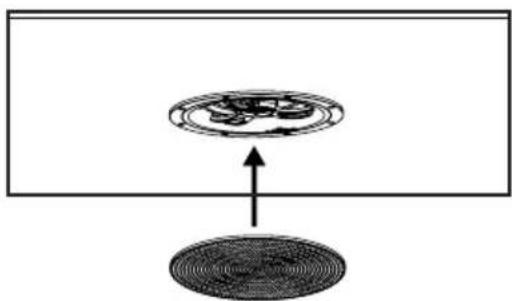

Pour finir, installez la grille aimantée sur l'enceinte (E). L'enceinte est prête à être écoutée. Le niveau des aigus et graves des enceintes EMT peut être ajusté selon vos besoins (F).

E

(D) Then push button on the « lock » position 🔒

Wall thickness of 6 à 25 mm A

AVERTISSEMENT : Veuillez lire attentivement l'intégralité des instructions et consignes de sécurité avant d'utiliser l'équipement.

• Conserver ces instructions et consignes de sécurité pour une consultation ultérieure.
• Ne pas utiliser l'appareil à proximité d'eau ou de liquides.
• Nettoyer uniquement avec un chiffon doux, sec et non pelucheux.
• Ne pas obstruer les ouvertures (évents) de l'appareil.
• Ne pas installer à proximité d'une source de chaleur, tels qu'un radiateur, poêle, ou tout autre appareil produisant de la chaleur (y compris des amplificateurs).
• Utiliser uniquement des accessoires spécifiés par le fournisseur.
• S'assurer que le support d'utilisation est suffisamment rigide pour recevoir le produit (pied, étagère, meuble...).
• Protéger le câble d'alimentation de tout pincement ou écrasement, en particulier au niveau des prises, protéger également l'entrée de l'alimentation sur l'appareil.
• Débrancher l'appareil durant les orages ou pendant une longue période de non-utilisation.
• La prise d'un appareil électrique doit être adaptée à la prise du secteur. Ne jamais modifier la prise d'aucune façon. L'appareil doit être connecté à une prise principale munie d'une protection reliée à la terre.
• Se référer à votre revendeur agréé TRIANGLE si l'appareil est endommagé de quelque manière que ce soit : si le câble ou la prise d'alimentation sont endommagés, si un liquide ou un objet tombe sur cet appareil, une exposition à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou encore si l'appareil chute.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

SAFETY INSTRUCTIONS

Félicitations pour l'achat de vos enceintes TRIANGLE.

Nos produits sont garantis 2 ans. Bénéficiez d'une extension de garantie de 3 ans supplémentaires en enregistrant vos produits en ligne. Cet enregistrement vous permettra de bénéficier des conseils de nos équipes, de recevoir nos actualités et vous offrir une garantie totale de 5 ans sur vos enceintes TRIANGLE.

Enregistrement en ligne

Enregistez vos produits directement en ligne sur notre site internet :

http://register.trianglehifi.com/

Note sur la garantie

Vos enceintes TRIANGLE bénéficient d'une garantie de 2 ans. Cette garantie prend effet à partir de la date d'achat et couvre tous les défauts de fabrication ou les dommages que pourraient subir vos enceintes, résultant de ces mêmes défauts. Cette garantie est accordée uniquement au premier utilisateur du produit et seulement après l'enregistrement en ligne ou la réception du coupon de garantie par la société TRIANGLE. Elle n'est pas transmissible en cas de revente dudit produit. De plus, elle cesserait de plein droit en cas de panne résultant d'un mauvais traitement ou d'une mauvaise manipulation.

Sont exclus de la garantie :

• Bobine brûlée par excès de puissance
- Toutes pannes résultant d'une utilisation à des fins professionnelles (sonorisation, public address etc.)
- Toutes pannes résultant d'un stockage dans une pièce trop humide
- Membrane crevée ou arrachée
- Suspension déchirée
- Toutes pannes résultant d'un choc mécanique (chute, écrasement, etc.)
- Toutes pannes résultant de l'intervention d'une personne non habilitée par TRIANGLE
- Impacts sur l'ébénisterie (rayures, écrasement, chocs divers)
