Type de réfrigérateur	Réfrigérateur combiné avec congélateur en bas
Capacité totale	550 litres
Classe énergétique	A+
Système de refroidissement	No Frost
Dimensions (HxLxP)	1780 x 910 x 700 mm
Poids	100 kg
Nombre de tiroirs de congélation	3
Éclairage intérieur	LED
Fonctionnalités supplémentaires	Distributeur d'eau, contrôle électronique de la température
Entretien	Nettoyage régulier des surfaces, dégivrage automatique
Sécurité	Système de verrouillage de porte, alarme de température
Garantie	2 ans

FOIRE AUX QUESTIONS - RSG5KURS SAMSUNG

Comment régler la température de mon réfrigérateur SAMSUNG RSG5KURS ?

Pour régler la température, appuyez sur le bouton 'Température' sur le panneau de contrôle. Vous pouvez sélectionner la température souhaitée pour le réfrigérateur et le congélateur en utilisant les flèches haut et bas.

Que faire si mon réfrigérateur ne refroidit pas correctement ?

Vérifiez si le réfrigérateur est correctement branché et que la prise fonctionne. Assurez-vous également que les ventilations ne sont pas obstruées et que les portes se ferment correctement.

Comment dégivrer mon réfrigérateur SAMSUNG RSG5KURS ?

Pour dégivrer, débranchez l'appareil et videz son contenu. Laissez la porte ouverte pour permettre au givre de fondre. Vous pouvez également utiliser un récipient pour recueillir l'eau qui s'écoule.

Pourquoi mon réfrigérateur fait-il du bruit ?

Des bruits normaux peuvent provenir du compresseur ou du ventilateur. Cependant, si vous entendez des bruits forts ou inhabituels, vérifiez si l'appareil est de niveau et s'il n'y a pas d'objets en contact avec les ventilateurs.

Comment nettoyer l'intérieur de mon réfrigérateur ?

Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer l'intérieur. Évitez les produits chimiques agressifs qui pourraient endommager les surfaces.

Mon réfrigérateur affiche un code d'erreur, que dois-je faire ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur. Si le problème persiste, contactez le service client de SAMSUNG pour obtenir de l'aide.

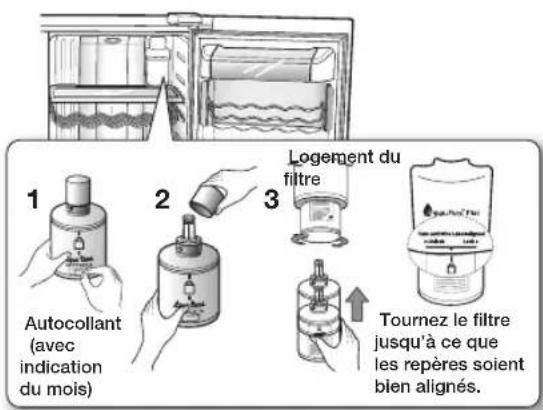

Comment changer le filtre à eau de mon réfrigérateur ?

Pour changer le filtre à eau, localisez le compartiment du filtre à eau, retirez l'ancien filtre en le tournant dans le sens inverse des aiguilles d'une montre, puis insérez le nouveau filtre et tournez-le dans le sens des aiguilles d'une montre.

Est-ce que mon réfrigérateur consomme beaucoup d'énergie ?

Le SAMSUNG RSG5KURS est conçu pour être économe en énergie. Vérifiez l'étiquette énergétique pour connaître sa consommation et envisagez de le régler à une température optimale pour réduire la consommation d'énergie.

MODE D'EMPLOI RSG5KURS SAMSUNG

• Avant de mettre l’appareil en service, lisez attentivement ce mode d’emploi et conservez- le pour vous y référer ultérieurement.

• N'utilisez cet appareil que conformément à l'usage auquel il est destiné, en suivant scrupuleusement les instructions du manuel. Cet appareil n’est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles ne soient surveillées ou qu'elles aient reçu les instructions nécessaires concernant l'utilisation de cet appareil de la part d'une personne responsable, et ce, pour leur propre sécurité.

• Cet appareil n’est pas destiné à être utilisé par des enfants de moins de 8 ans ou des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d’expérience et de connaissances, à moins qu’elles ne soient surveillées ou qu’elles aient reçu les instructions nécessaires concernant l’utilisation de cet appareil de la part d’une personne responsable, et ce, pour leur propre sécurité. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et la maintenance de l’appareil ne doivent pas être effectués par des enfants sans surveillance.

• Ce manuel étant commun à plusieurs modèles, les caractéristiques de votre réfrigérateur peuvent légèrement différer de celles décrites dans le présent mode d’emploi.

PICTOGRAMMES DE DANGER ET

D’ALERTE DANGER Le non-respect de cette consigne peut provoquer une blessure grave ou mortelle. ATTENTION Le non-respect de cette consigne peut provoquer une blessure corporelle ou un dommage matériel. AUTRES PICTOGRAMMES Indique quelque chose à NE PAS faire. Indique un élément à NE PAS démonter. Indique un élément à NE PAS toucher. Indique une consigne à respecter. Indique que vous devez débrancher la fiche d’alimentation de la prise. Indique qu’une mise à la terre est nécessaire pour éviter tout risque d’électrocution. Indique qu’il est préférable de laisser un professionnel qualifié effectuer cette opération. Ces pictogrammes visent à préserver les utilisateurs de l’appareil de tout risque de blessure. Nous vous prions de respecter ces instructions. Après les avoir lues attentivement, conservez-les pour pouvoir les consulter ultérieurement. Avis CE Ce produit est conforme aux directives relatives à la basse tension (2006/95/CE), à la compatibilité électromagnétique (2004/108/CE), à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (RoHS) (2011/65/EU), au Règlement délégué de la Commission (UE) N° 1060/2010 et à l'éco-conception (2009/125/ CE) mises en place par le règlement (CE) N° 643/2009 de l'Union européenne. (Uniquement pour les produits commercialisés dans les pays européens)

• Avant toute utilisation, veillez à installer et positionner correctement l’appareil, conformément aux instructions.

• Utilisez cet appareil uniquement dans le but pour lequel il a été conçu, conformément aux instructions de ce mode d’emploi.

• Toute réparation doit être effectuée par un professionnel qualifié.

• Selon le modèle, cet appareil peut utiliser du fluide frigorigène de type R-600a ou R-134a. Pour connaître le type de fluide utilisé, consultez l’étiquette apposée sur le compresseur, à l’arrière de l’appareil, ou la plaque signalétique située à l’intérieur du réfrigérateur.

• Si le fluide frigorigène est de type R-600a, sachez qu’il s’agit d’un gaz naturel écologique, mais également inflammable. Lors du transport et de l’installation de l’appareil, veillez à n’endommager aucune pièce du circuit de réfrigération.

• Toute fuite pourrait entraîner l’inflammation du fluide frigorigène ou provoquer des lésions oculaires. Si vous détectez une fuite, n’utilisez aucun objet susceptible de produire une flamme ou une étincelle. Aérez la pièce pendant plusieurs minutes.

• Pour éviter la formation d’un mélange gaz- air inflammable en cas de fuite du circuit de réfrigération, installez l’appareil dans une consignes de sécurité

DANGER DANGER DANGER

DA99-01745L-14.indb 02DA99-01745L-14.indb 02 14. 7. 18. 2:1314. 7. 18. 2:13consignes de sécurité _03 pièce dont le volume est adapté à la quantité de fluide frigorigène utilisée.

• Ne mettez jamais en service un appareil endommagé. En cas de doute, contactez votre revendeur.

pour 8g de fluide R-600a.

• Cette information est indiquée sur la plaque signalétique située à l’intérieur de l’appareil.

• Jetez l’emballage du produit en respectant les normes écologiques en vigueur.

• Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont diminuées ou qui n’ont pas l’expérience ou les connaissances nécessaires, sauf si elles sont placées sous la surveillande d’une personne responsable de leur sécurité ou si cette personne leur a communiqué les instructions nécessaires pour utiliser le congélateur.

• Les enfants doivent être surveillés afin de s’assurer qu’ils ne jouent pas avec l’appareil.

• N’installez pas le réfrigérateur dans une pièce humide ou un endroit où il est susceptible d’entrer en contact avec l’eau. - Un défaut d’isolation des composants électriques peut entraîner une électrocution ou un incendie.

• Ne placez pas l’appareil dans un endroit exposé au rayonnement direct du soleil ou à proximité d’une source de chaleur (cuisinière, radiateur, etc.).

• Ne branchez pas plusieurs appareils sur la même prise. Le réfrigérateur doit toujours être branché sur une prise électrique individuelle délivrant une tension conforme à la valeur indiquée sur la plaque signalétique de l’appareil. - Ainsi, votre appareil fonctionnera dans des conditions optimales et vous éviterez tout risque de surcharge des circuits électriques, de surchauffe des fils et donc, tout risque d’incendie.

• Assurez-vous que la fiche n’est pas écrasée ou n’a pas été endommagée en plaçant l’arrière de l’appareil trop près du mur.

• Évitez de plier le cordon d’alimentation de manière excessive ou de le coincer sous un meuble lourd. - Vous pourriez provoquer un incendie.

• Si le cordon est endommagé ou dénudé, il doit être immédiatement remplacé ou réparé par le fabricant ou un technicien qualifié.

• N’utilisez jamais un cordon présentant des craquelures ou des signes d’usure.

• S’il est endommagé, faites-le immédiatement remplacer par le fabricant ou un technicien qualifié.

• Lorsque vous déplacez l’appareil, veillez à ne pas écraser ou endommager le cordon d’alimentation.

• Si vos mains sont mouillées, essuyez-les avant de raccorder l’appareil au secteur.

• Débranchez l’appareil avant toute opération de nettoyage ou de réparation.

• Utilisez un chiffon sec pour nettoyer la fiche d’alimentation.

Retirez la poussière et les corps étrangers des broches. - Une fiche mal entretenue peut provoquer un incendie.

• Si l’appareil est débranché, attendez au minimum dix minutes avant de le rebrancher.

• Si la prise secteur est mal fixée au mur, ne branchez pas la fiche d’alimentation. - Vous risqueriez de vous électrocuter ou de provoquer un incendie.

• Une fois l’appareil installé, la prise d’alimentation doit être facilement accessible.

• Le réfrigérateur doit être mis à la terre. - Cette opération a pour but d’empêcher toute dissipation de puissance ou toute électrocution engendrée par une fuite de courant.

• Ne reliez jamais la borne de terre de l’appareil à une conduite de gaz, une ligne téléphonique ou une tige de paratonnerre. - Une mise à la terre incorrecte peut provoquer une électrocution.

• Ne tentez pas de démonter ou de réparer le réfrigérateur. - Vous pourriez déclencher un incendie, provoquer un dysfonctionnement et/ou vous blesser.

• Si vous détectez une odeur anormale ou de la fumée, débranchez immédiatement la prise d’alimentation et contactez le centre technique Samsung Electronics le plus proche.

• Veillez à ne pas obstruer les orifices de ventilation internes et externes.

• N’accélérez pas le processus de dégivrage à l’aide d’appareils ou de méthodes autres que ceux recommandés par le fabricant.

• N’endommagez pas le circuit de réfrigération.

• Ne placez pas et n’utilisez pas d’appareils électriques à l’intérieur du réfrigérateur/congélateur, sauf si ces derniers sont recommandés par le fabricant.

• Débranchez le réfrigérateur avant de remplacer l’ampoule.

• Si vous rencontrez des difficultés pour remplacer l’ampoule, contactez le centre technique.

• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont diminuées ou qui n’ont pas l’expérience ou les connaissances nécessaires, sauf si elles sont placées sous la surveillande d’une personne responsable de leur sécurité ou si cette personne leur a communiqué les instructions nécessaires pour utiliser le réfrigérateur.

• Les enfants doivent être surveillés afin de s’assurer qu’ils ne jouent pas avec l’appareil.

• Ne laissez pas les enfants jouer avec la porte. Ils risqueraient de se blesser.

• Si vos mains sont mouillées, essuyez-les avant de toucher les parois internes du congélateur ou les produits qui y sont entreposés. - Des gelures pourraient se former.

• En cas d’inutilisation prolongée, débranchez la prise d’alimentation. - Un problème d’isolation du cordon d’alimentation pourrait provoquer un incendie.

• Évitez de poser des objets sur le réfrigérateur. DANGER DA99-01745L-14.indb 03DA99-01745L-14.indb 03 14. 7. 18. 2:1314. 7. 18. 2:1304_ consignes de sécurité - L’ouverture ou la fermeture de la porte pourrait provoquer la chute de ces objets, vous blesser et/ou endommager l’appareil.

CONSIGNES DE SÉCURITÉ

• Cet appareil a été conçu dans l’unique but de conserver des aliments dans un environnement domestique.

• Nous vous conseillons de respecter les durées de stockage et les dates de péremption des produits congelés. Reportez-vous aux instructions correspondantes. Refer to relevant instructions

• Afin d’éviter que les bouteilles ne tombent, il est conseillé de les regrouper.

• Ne placez pas de boissons gazeuses ou pétillantes dans le congélateur.

• Évitez d’entreposer une quantité trop importante d’aliments dans le réfrigérateur. - L’ouverture de la porte pourrait provoquer une chute de denrées ou de plats susceptibles de vous blesser ou d’endommager l’appareil.

• Ne placez pas de bouteilles ou de récipients en verre dans le congélateur. - Lorsque le contenu gèle, le verre peut se casser et provoquer des blessures.

• Ne vaporisez pas de gaz inflammable à proximité du réfrigérateur. - Vous pourriez provoquer une explosion ou un incendie.

• Évitez d’asperger directement de l’eau à l’intérieur ou à l’extérieur de l’appareil. - Vous risqueriez de vous électrocuter ou de provoquer un incendie.

• N’entreposez pas de substances volatiles ou inflammables dans le réfrigérateur. - Le stockage de benzène, de solvant, d’alcool, d’éther, de GPL ou d’un autre produit similaire peut provoquer une explosion.

• En cas d’inutilisation prolongée, il est recommandé de vider l’appareil ou d’utiliser la fonction “Vacation”.

• N’entreposez pas de substances pharmaceutiques, d’équipements scientifiques ou de produits sensibles aux variations de température dans le réfrigérateur. - Les produits nécessitant un contrôle strict de la température ne doivent pas être stockés dans cet appareil.

• Évitez de poser un récipient rempli d’eau sur le réfrigérateur. - En cas d’éclaboussures, vous pourriez vous électrocuter ou provoquer un incendie.

• N'appliquez pas de choc violent ou de force excessive sur la surface du verre. - Risque de dommages corporels ou matériels.

CONSIGNES DE NETTOYAGE

• N’introduisez jamais vos doigts ni aucun objet dans l’orifice du distributeur d’eau ou la conduite d’éjection de la glace. - Vous pourriez vous blesser ou endommager le système de distribution.

• Pour nettoyer la fiche d’alimentation, utilisez un chiffon sec et retirez la poussière et les corps étrangers présents dans les broches. - Une fiche mal entretenue peut provoquer un incendie.

CONSIGNES DE MISE AU REBUT

• Avant de vous débarrasser de cet appareil ou d’autres réfrigérateurs, retirez les portes, les joints de portes et les mécanismes de fermeture afin d’éviter qu’un enfant ou un animal ne s’y retrouve enfermé.

• Laissez les clayettes en place pour empêcher les enfants de rentrer dans l’appareil.

• Selon le modèle, cet appareil peut utiliser du fluide frigorigène de type R-600a ou R-134a. Pour connaître le type de fluide utilisé, consultez l’étiquette apposée sur le compresseur, à l’arrière de l’appareil, ou la plaque signalétique située à l’intérieur du réfrigérateur. Si l’appareil contient un gaz inflammable (fluide frigorigène R-600a), contactez les autorités locales pour connaître la procédure de mise au rebut adaptée.

• Cet appareil contient également une mousse isolante en cyclopentane. Les gaz contenus dans le matériau isolant doivent être éliminés selon une procédure spécifique. Contactez les autorités locales pour connaître la procédure de mise au rebut adaptée à ce type de produit. Avant la mise au rebut, vérifiez que les tuyaux situés à l’arrière de l’appareil sont en bon état. L’ouverture des tuyaux doit s’effectuer dans un lieu aéré.

• En cas de coupure de courant, contactez le service clientèle de votre fournisseur d’électricité afin de connaître la durée du problème. - La plupart des coupures de courant corrigées dans l’heure ou dans les deux heures qui suivent n’affectent pas les températures du réfrigérateur. Cependant, il est recommandé de limiter le nombre d’ouvertures de la porte pendant l’absence de courant. - S’il est prévu que la coupure de courant dure plus de 2 heures, retirez toute la glace présente dans le bac à glace. - S’il est prévu que la coupure de courant dure plus de 24 heures, retirez tous les aliments surgelés. Si les portes sont équipées de verrous ou de serrures, conservez les clés hors de portée des enfants et ne les rangez pas à proximité du réfrigérateur afi n qu’ils ne puissent pas s’y trouver enfermés.

CONSEILS SUPPLÉMENTAIRES

• Après l’installation, attendez deux heures avant d’utiliser l’appareil.

• Afin de garantir des performances optimales : ATTENTION ATTENTION DA99-01745L-14.indb 04DA99-01745L-14.indb 04 14. 7. 18. 2:1314. 7. 18. 2:13consignes de sécurité _05 - Ne plaquez pas les aliments contre les orifices situés au fond de l’appareil. Vous risqueriez d’empêcher la circulation de l’air dans le congélateur. - Emballez les aliments correctement ou placez-les dans des récipients hermétiques avant de les mettre au réfrigérateur ou au congélateur. - Ne placez pas les aliments à congeler à côté d’aliments déjà congelés.

• Si vous vous absentez pendant moins de trois semaines, il n’est pas nécessaire de débrancher l’appareil. Si vous vous absentez plus de trois semaines, videz le réfrigérateur. Débranchez-le, nettoyez-le et essuyez-le.

• Il se peut que l’appareil fonctionne de manière anormale (décongélation éventuelle de son contenu ou température devenue trop élevée dans le congélateur) s’il est resté pendant une période prolongée au-dessous de la limite inférieure de la plage de températures pour laquelle il a été conçu.

• Évitez de stocker des denrées facilement périssables à basse température (les bananes ou les melons, par exemple).

• Veillez à replacer le bac à glaçons dans sa position d’origine afin d’obtenir des performances optimales.

• Votre appareil est équipé d’un système de dégivrage automatique, ce qui vous évite d’effectuer un dégivrage manuel.

• La hausse de température constatée durant le dégivrage est conforme aux normes ISO en vigueur. Pour éviter la décongélation des aliments pendant le dégivrage, emballez-les dans plusieurs couches de papier-journal.

• Toute hausse de température durant le dégivrage peut réduire la durée de conservation des aliments.

• Contient des gaz à effet de serre fluorés inclus dans le protocole de Kyoto.

• Mousse soufflée avec des gaz à effet de serre fluorés. Additif à la mousse souffl ée : Perfl uorohexane Potentiel de réchauffement de la planète (GWP) = 9000

• Pour l'utilisation la plus optimale de l'énergie, veuillez laisser tous les accessoires internes tels que les paniers, les tiroirs, les clayettes sur leur position indiquée par le fabricant. Cet appareil est destiné à être utilisé dans les applications domestiques et similaires telles que : - zones de cuisine du personnel dans les magasins, bureaux et autres environnements de travail ; - fermes et clients d’hôtels, motels et autres environnements de type résidentiels ; - environnement de type « chambres d’hôtes » ; - applications de restauration et collectives similaires.

HYGIÈNE DES ALIMENTS

• Nettoyez régulièrement l’intérieur du réfrigérateur à l’aide d’un détergent doux n’oxydant pas les parties métalliques (ex. : eau tiède additionnée de liquide pour vaisselle).

• Puis désinfectez les surfaces nettoyées à l’aide d’une solution aqueuse à base d’acide acétique ou d’acide citrique ou d’un désinfectant disponible dans le commerce et adapté aux dispositifs de refroidissement (avant de l’appliquer sur les parties métalliques, effectuez un test sur une partie non visible).

• Retirez les emballages (ex. : les cartons contenant les pots de yaourt) avant de ranger les aliments dans le réfrigérateur.

• Afin d’éviter que la température à l’intérieur du réfrigérateur ne soit trop élevée, laissez refroidir les aliments cuisinés à l’extérieur jusqu’à ce qu’ils soient à température ambiante. N’ouvrez pas inutilement la porte et ne la laissez pas ouverte plus longtemps que nécessaire. Placez les aliments de manière à permettre la circulation de l’air.

• Afin d’éviter la contamination des aliments entre eux, enroulez-les dans du film alimentaire ou stockez-les dans des boîtes hermétiques.

• Lors de la préparation de plats, touchez-les avec les mains propres uniquement. Avant de préparer un autre plat, lavez-vous les mains plusieurs fois. Lavez- vous les mains avant de manger également.

L’INSTALLATION Félicitations ! Vous venez d’acquérir un réfrigérateur Side-By-Side de Samsung. Nous espérons que ses fonctions innovantes répondront à toutes vos attentes. Choix du lieu d’installation

• La pièce doit disposer d’une arrivée d’eau.

• La pièce ne doit pas être exposée à la lumière directe du soleil.

• Le sol de la pièce doit être parfaitement horizontal.

• La pièce doit offrir un espace suffisant pour permettre une ouverture facile des portes du réfrigérateur.

• Prévoyez un espace suffisant à droite, à gauche, à l’arrière et en haut de l’appareil pour permettre à l’air de circuler. - Si l’appareil ne se trouve pas sur une surface plane, le système de refroidissement interne peut ne pas fonctionner correctement. - Un espace minimum est requis. Voir les illustrations ci-dessous.

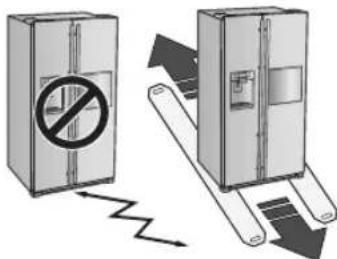

• Assurez-vous de pouvoir déplacer l’appareil librement pour des besoins de maintenance et d’entretien. Déplacement de votre réfrigérateur Afi n de ne pas endommager le sol, assurez-vous que les pieds avant de mise à niveau sont relevés (au-dessus du sol). Reportez-vous à la section “Mise à niveau du réfrigérateur” (page 10). Afi n de protéger l’état de surface du sol, placez une feuille de protection sous le réfrigérateur, comme le carton d’emballage par exemple. Pendant l’installation, à l’occasion d’une réparation ou en cas de nettoyage de l’arrière du réfrigérateur, tirez et replacez l’appareil en le déplaçant sur une ligne droite. Avant toute chose, mesurez les dimensions des portes (largeur et hauteur), des seuils, des plafonds ou des escaliers permettant d’accéder à la pièce où vous souhaitez installer le réfrigérateur, afi n de vous assurer que vous pourrez le déplacer sans diffi culté. Les dimensions exactes du réfrigérateur sont indiquées dans le tableau ci-dessous. MODÈLE RSG5* Dimensions (mm) Largeur Sans la porte 908Avec la porte 912 Profondeur Réfrigérateur uniquement Sans poignée 687 Avec poignée 737 Hauteur Sans porte 1740 Avec porte 1773
• Prévoyez un espace suffi sant tout autour de l’appareil lors de son installation. Vous réduirez ainsi sa consommation électrique.

• N’installez pas l’appareil dans une pièce où la température est inférieure à 10° C.

• Débranchez la conduite d’arrivée d’eau AVANT de démonter la porte du congélateur. Voir la section “Débranchement de la ligne d’arrivée d’eau” pour éviter tout dommage. installation de votre réfrigérateur Side-By-Side 6 mm au 6 mm au minimum minimum 6 mm au 6 mm au minimum minimum ATTENTION Pied Pied Tournevis Tournevis DA99-01745L-14.indb 06DA99-01745L-14.indb 06 14. 7. 18. 2:1314. 7. 18. 2:13installation _07installation _07 01 INSTALLATION

Si nécessaire, vous pouvez démonter les portes du réfrigérateur pour faciliter son transport dans la pièce. Démontage de la plinthe avant Ouvrez les portes du congélateur et du réfrigérateur, puis dévissez la plinthe (retirez les vis en tournant dans le sens inverse des aiguilles d’une montre) Débranchement de la conduite d’arrivée d’eau

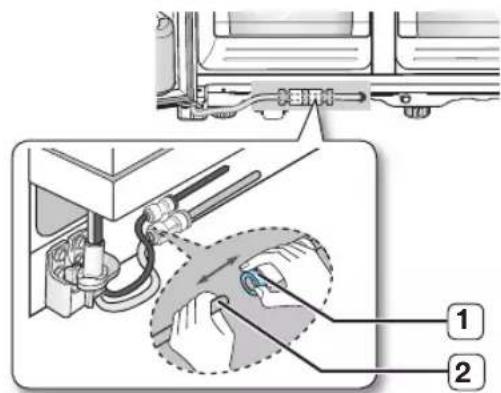

1. Appuyez sur le raccord

et tirez la conduite d’arrivée d’eau

dans le sens opposé. Veillez à ce que l’arrivée d’eau soit de la même couleur. Montage de la conduite d’arrivée d’eau

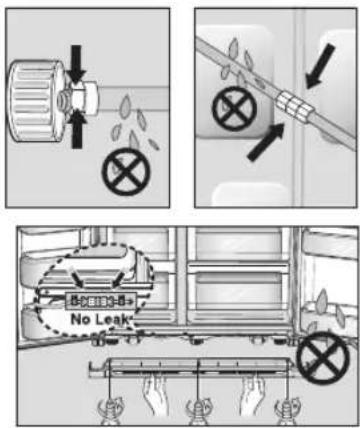

1. Le tuyau d’eau doit être inséré jusqu’au centre du

coupleur transparent afin d’éviter toute fuite d’eau au niveau du distributeur.

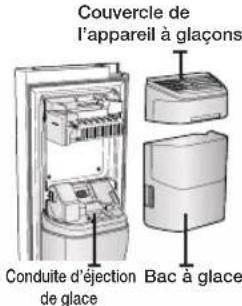

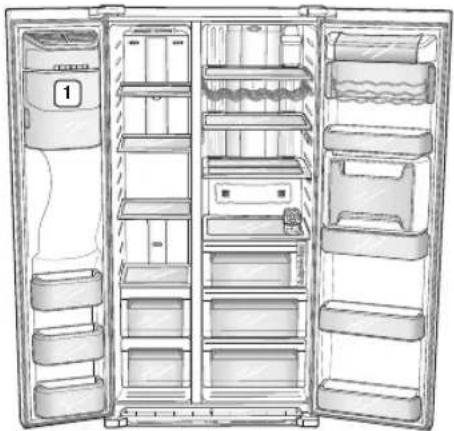

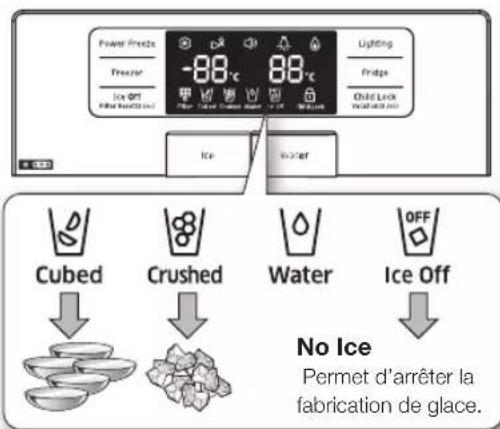

UTILISATION DE LA MACHINE À

GLAÇONS Pour retirer le bac à glaçons - Tenez la poignée comme indiqué par la figure 1. - Tirez tout doucement la partie inférieure. - Retirez lentement le bac à glace. Pour remettre le bac à glaçons en place - Remontez-le dans le sens inverse du démontage. - Poussez fermement le bac jusqu’au son « Clic ». - Si le bac en glace ne se met pas correctement en place, tournez de 90 degrés la poignée d’entrainement située à l’arrière et remontez-le comme indiqué par la figure 2. Fonctionnement normal - Tous les sons que vous entendez lorsque la machine à glace fait tomber de la glace dans le bac font partie du fonctionnement normal.

Ne pas distribuer de glace pendant une longue période peut provoquer des bouchons de glace dans le bac à glace. Retirez la glace résiduelle et videz le bac. - Lors de la descente des glaçons, vérifiez si des glaçons ne sont pas coincés dans le goulet et retirez-les si nécessaire. - Le premier lot de glaçons risque d’être petit en raison de l’air présent dans le tuyau après le raccordement, l’air encore présent sera finalement purgé durant l’utilisation normale. - Si ICE OFF clignote sur le panneau d’affichage, réinsérez le bac et/ou assurez- vous qu’il est installé correctement. - Quand la porte est ouverte, le distributeur de glace et d’eau ne fonctionne pas. - Si vous fermez fortement la porte, vous pourriez renverser de l’eau de la machine à glace. - Pour éviter de faire tomber le bac à glace, utilisez vos deux mains pour le démonter. - Pour éviter de vous blesser, assurez-vous de nettoyer la glace ou les traces d’eau qui auraient pu tomber sur le sol. - Ne laissez pas les enfants se pendre à distributeur de glace ou au bac. Ils pourraient se blesser. - Assurez-vous de ne pas placer vos mains ni aucun objet dans la chute de glace. Ceci pourrait provoquer des blessures ou endommager des pièces mécaniques. Figure 1 Figure 1 ATTENTION Figure 2 Figure 2 Chute de glace Chute de glace

Centre du coupleur transparent Centre du coupleur transparent DA99-01745L-14.indb 07DA99-01745L-14.indb 07 14. 7. 18. 2:1314. 7. 18. 2:1308_ installation08_ installation Prenez garde à bien remonter les pièces du réfrigérateur.

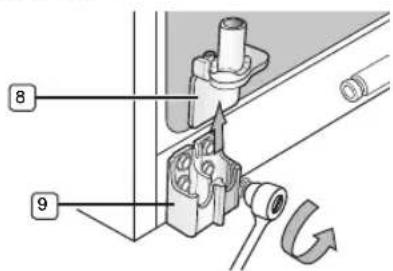

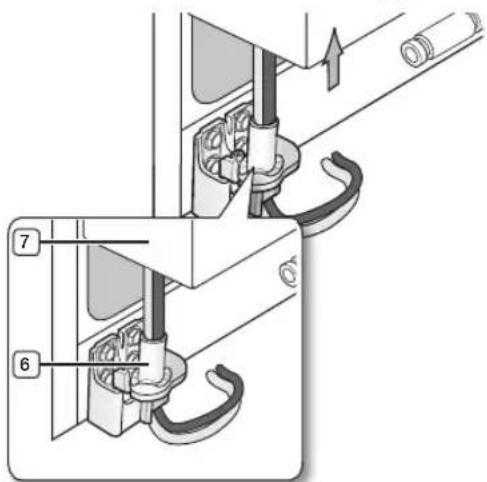

3. Dégagez la porte de la charnière inférieure

la soulevant doucement à la verticale

Veillez à ne pas pincer la conduite d’eau et le faisceau de câbles de la porte.

4. Retirez délicatement la charnière inférieure

2. Insérez les deux brides dans l’emplacement prévu

à cet effet et vérifiez que chaque bride maintient fermement le tuyau. Ne coupez pas la conduite d’eau. Retirez-la délicatement du raccord. Démontage de la porte du congélateur Veuillez vérifi er les points ci-dessous.

• Soulevez la porte à la verticale afin de ne pas endommager les charnières.

• Veillez à ne pas pincer la conduite d’eau et le faisceau de câbles de la porte.

• Posez les portes sur une surface protégée afin de ne pas les rayer ou les endommager.

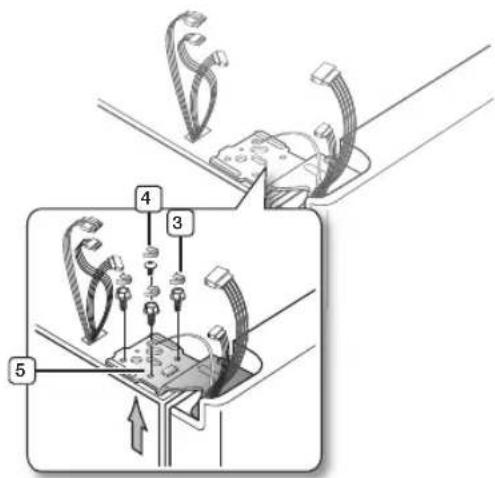

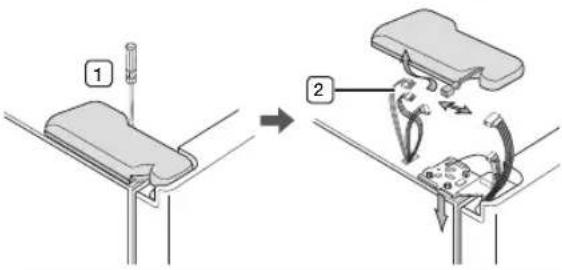

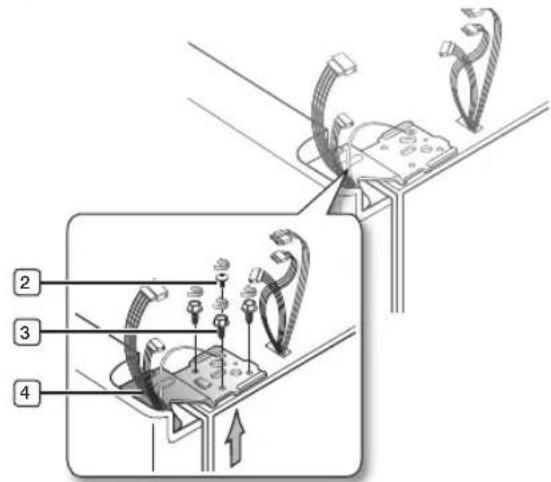

1. Fermez la porte du congélateur, retirez le capot de

la charnière supérieure

à l’aide d’un tournevis, puis débranchez délicatement les câbles

de la charnière et la vis de terre

, puis démontez la charnière supérieure

Veillez à maintenir fermement la porte lorsque vous la démontez.

charnière inférieure

Montage des portes du réfrigérateur Pour remonter les portes du réfrigérateur, répétez ces opérations dans l’ordre inverse.

Une fois les portes installées, vous devez vous assurer que le réfrigérateur est parfaitement de niveau avant de procéder aux derniers réglages. Si le réfrigérateur n’est pas de niveau, les portes ne pourront pas être correctement ajustées. La façade du réfrigérateur peut également être ajustée. Avant de mettre le réfrigérateur à niveau, retirez la plinthe avant. Ouvrez les portes du congélateur et du réfrigérateur, puis retirez la plinthe avant (dévissez dans le sens inverse des aiguilles d’une montre). Montage des portes du congélateur Pour remonter les portes du congélateur, répétez ces opérations dans l’ordre inverse. Démontage de la porte du réfrigérateur

1. Fermez la porte et retirez le capot de la charnière

à l’aide d’un tournevis.

de la charnière et la vis de terre

, puis démontez la charnière supérieure

. Veillez à maintenir fermement la porte lorsque vous la démontez. Prenez garde à bien remonter les pièces du réfrigérateur.

3. Dégagez la porte de la charnière inférieure

la soulevant doucement à la verticale

DA99-01745L-14.indb 09DA99-01745L-14.indb 09 14. 7. 18. 2:1314. 7. 18. 2:1310_ installation10_ installation La procédure de réglage est valable dans les deux cas. Ouvrez les portes et réglez-les l’une après l’autre, comme indiqué ci-dessous :

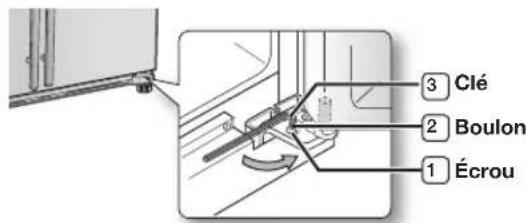

de la charnière inférieure jusqu’à ce qu’il atteigne l’extrémité du boulon

Pour dévisser l’écrou

, utilisez la clé Allen fournie

afi n de débloquer le boulon

(sens inverse des aiguilles d’une montre). Vous pouvez ensuite dévisser l’écrou

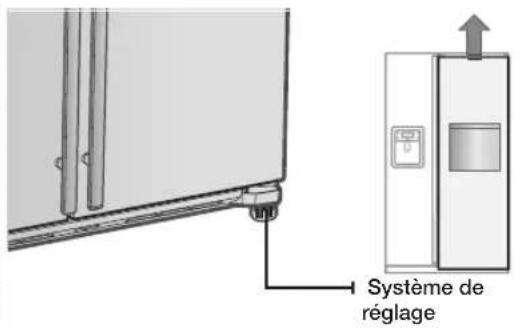

2. Réglez la hauteur des portes en tournant le boulon

vers la gauche ou la droite . Si vous tournez le boulon dans le sens des aiguilles d’une montre , la porte monte.

3. Une fois les réglages effectués, tournez l’écrou

jusqu’à ce qu’il arrive en butée sur le boulon. Serrez le boulon à l’aide de la clé

pour bloquer l’écrou . Si l’écrou n’est pas correctement bloqué, le boulon risque de se desserrer. La porte du congélateur est plus basse que celle du réfrigérateur À l’aide d’un tournevis plat, faites pivoter la molette de réglage vers la gauche ou vers la droite pour mettre le congélateur à niveau. La porte du congélateur est plus haute que celle du réfrigérateur À l’aide d’un tournevis plat, faites pivoter la molette de réglage vers la gauche ou vers la droite pour mettre le réfrigérateur à niveau. Si vous devez effectuer des réglages précis, reportez-vous à la section suivante.

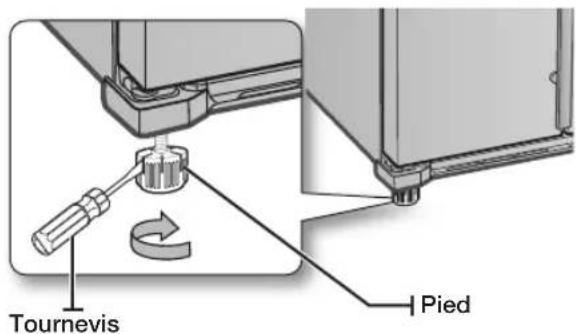

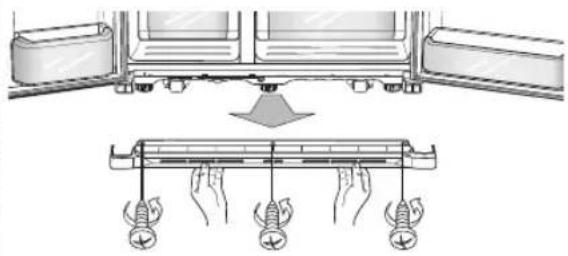

Avant toute chose, vérifi ez que le réfrigérateur est de niveau. Si nécessaire, reportez-vous à la section précédente. Pied Tournevis Pied Tournevis Système de réglage La porte du congélateur est plus La porte du congélateur est plus haute que celle du réfrigérateur haute que celle du réfrigérateur Clé Boulon Écrou

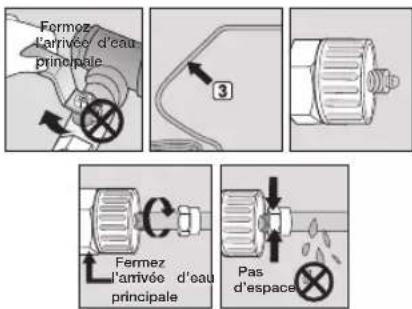

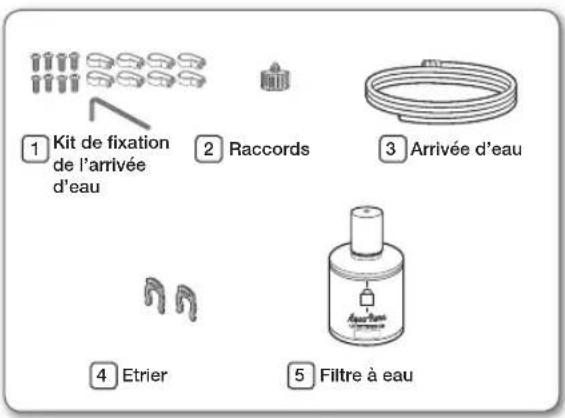

4. Raccordez la conduite d’eau au filtre, ouvrez

l’arrivée d’eau et faites couler environ 3 l d’eau pour nettoyer et amorcer le filtre. INSTALLATION DE

L’ALIMENTATION EN EAU

Raccordement du tuyau d’arrivée d’eau au réfrigérateur

1. Démontez le tuyau d’arrivée d’eau, retirez le

bouchon et mettez l’écrou de serrage en place.

2. Raccordez le tuyau du réfrigérateur au kit

d’installation de l’arrivée d’eau fourni.

3. Vissez l’écrou sur le raccord. Les deux éléments

doivent être correctement serrés.

4. Ouvrez l’arrivée d’eau et vérifiez la présence de

Votre nouveau réfrigérateur Samsung est, entre autres, équipé d’un distributeur d’eau. Par mesure d’hygiène, les particules indésirables sont retenues par un fi ltre à eau. Cependant, ce fi ltre ne stérilise pas l’eau et ne détruit pas les micro-organismes. Vous devez pour cela vous procurer un système de purifi cation d’eau. Pour garantir le bon fonctionnement de l’appareil à glaçons, une pression d’eau de 138 à 862 kPa est nécessaire. Dans des conditions d’utilisation normale, cette pression permet de remplir un gobelet de 17 cl en 10 secondes. Si la pression d’eau est insuffi sante (inférieure à 138 kPa), vous devez installer une pompe de surpression. Assurez-vous que le réservoir d’eau se remplit correctement. Pour ce faire, actionnez le levier du distributeur jusqu’à ce que l’eau s’écoule. L’appareil est livré avec le kit d’installation de l’arrivée d’eau. Il se trouve dans le tiroir du congélateur ou du réfrigérateur. Vous devez utiliser les nouveaux tuyaux fournis avec l’appareil et ne pas réutiliser les anciens. Éléments du kit d’installation de l’arrivée d’eau Branchement de l’arrivée d’eau

1. Fermez l’arrivée d’eau principale.

2. Repérez la conduite d’eau potable froide

3. Suivez les instructions d’installation de l’arrivée

d’eau fournies avec le kit.

Kit de fixation Kit de fixation de l’arrivée de l’arrivée d’eau d’eau

Arrivée d’eau Arrivée d’eau

Filtre à eau Filtre à eau ATTENTION Le tuyau doit être raccordé à l’arrivée d’eau froide. S’il est raccordé à une arrivée d’eau chaude, le système de purification peut rencontrer des problèmes de fonctionnement. Fermez Fermez l’arrivée d’eau l’arrivée d’eau principale principale Fermez Fermez l’arrivée d’eau l’arrivée d’eau principale principale Pas Pas d’espace d’espace Retirez le Retirez le bouchon bouchon Arrivée d’eau (à Arrivée d’eau (à partir de l’appareil) partir de l’appareil) Arrivée d’eau (à Arrivée d’eau (à partir du kit) partir du kit) Pas Pas d’espace d’espace Dévissez a Dévissez a DA99-01745L-14.indb 11DA99-01745L-14.indb 11 14. 7. 18. 2:1314. 7. 18. 2:1312_ installation12_ installation la présence de bulles d’air dans le circuit. En principe, cela ne doit pas perturber le fonctionnement du distributeur.

- Installez l’appareil dans un endroit sec et bien aéré. Veillez à ce qu’il ne soit pas exposé au rayonnement direct du soleil ou installé à proximité d’une source de chaleur (par exemple un radiateur). - N’obstruez jamais les fentes ou les grilles de ventilation de l’appareil. - Laissez refroidir les aliments chauds avant de les mettre dans le réfrigérateur. - Placez les aliments congelés dans le réfrigérateur afin de les décongeler. Vous pourrez ainsi utiliser leur basse température pour refroidir des aliments présents dans le réfrigérateur. - Lorsque vous manipulez des aliments dans le réfrigérateur, ne laissez pas la porte ouverte trop longtemps. Plus la durée d’ouverture est courte, moins la quantité de glace formée dans le congélateur est importante. - Nettoyez régulièrement l’arrière de votre réfrigérateur. La poussière augmente sa consommation. - Ne baissez pas inutilement la température intérieure. - Vérifiez que le système d’évacuation de l’air à la base et à l’arrière du réfrigérateur n’est pas obstrué. - Laissez un espace suffisant tout autour de l’appareil au moment de l’installation. Ceci vous permettra de réduire sa consommation d’énergie. Raccordez le réfrigérateur à une arrivée d’eau potable uniquement. Pour réparer ou démonter l’arrivée d’eau, découpez le tube en plastique sur 65 mm afi n que celui-ci s’ajuste parfaitement et ne présente aucune fuite. Avant toute utilisation, vous devez contrôler la présence de fuites au niveau de ces emplacements.

• La garantie Samsung ne couvre pas l’INSTALLATION DE L’ARRIVÉE D’EAU.

• Cette opération est à la charge du client, sauf si le prix de vente comprend les frais d’installation.

• Si nécessaire, contactez un plombier ou un installateur agréé.

• En cas de fuite provoquée par un problème d’installation, contactez un installateur. Purge d u système d’alimentation en eau après installation du fi ltre

1. Ouvrez l’alimentation en eau principale et fermez

le robinet d’arrivée d’eau.

2. Appuyez sur la touche

“Water”, puis sur la manette du distributeur.

3. Laissez couler l’eau du

distributeur jusqu’à ce que celle-ci devienne parfaitement claire (environ trois litres). Cette opération permet de nettoyer le circuit d’alimentation en eau et d’en évacuer l’air.

4. Répétez cette opération autant

de fois que nécessaire.

5. Ouvrez la porte du réfrigérateur et assurez-vous

que le filtre ne présente aucune fuite. Une fois le fi ltre remplacé, il est possible que l’eau sorte brièvement par à-coups du distributeur. Ce phénomène est dû à ATTENTION Eau Eau Glace Glace DA99-01745L-14.indb 12DA99-01745L-14.indb 12 14. 7. 18. 2:1314. 7. 18. 2:13fonctionnement _13fonctionnement _13 02 FONCTIONNEMENT FONCTIONNEMENT DU

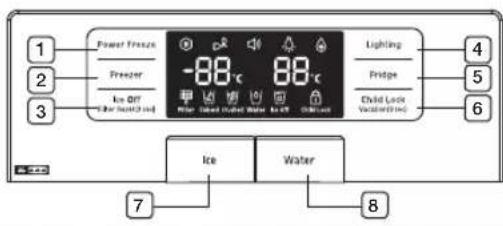

Utilisation du panneau de commande/ de l’affi cheur numérique

Touche Power Freeze Permet de congeler rapidement les aliments placés dans le congélateur. Cette fonction est utile pour congeler rapidement des denrées périssables ou abaisser la température du congélateur si celle-ci est trop élevée (si vous avez laissé la porte ouverte, par exemple). Vous devez activer cette fonction au minimum 24 heures avant de placer une grande quantité de denrées alimentaires dans le congélateur. Touche Freezer Appuyez sur la touche Freezer pour régler la température du congélateur. Celle-ci peut être comprise entre -14° C et -25º C. Touche Ice Off Appuyez sur cette touche pour arrêter la machine à glaçons. Lorsque vous remplacez le filtre, maintenez cette touche enfoncée pendant 3 secondes pour remettre le système à zéro. Si ICE OFF clignote sur le panneau d’affichage, réinstallez le réservoir et/ou vérifiez qu’il est installé correctement. Touche Lighting Appuyez sur la touche Lighting (éclairage) pour que la lampe led du distributeur reste allumée. Touche Fridge Appuyez sur la touche Fridge (réfrigérateur) pour régler votre réfrigérateur à la température souhaitée.Vous pouvez régler la température entre 1 et 7°C ou sur Power cool.Power cool s’affiche à l’écran en dessous de 1°C. Touche Child Lock Appuyez sur cette touche pour verrouiller tous les boutons. La touche Ice et la manette du distributeur sont également verrouillées. Pour désactiver cette fonction, appuyez de nouveau sur cette touche. Maintenez cette touche enfoncée pendant trois secondes lorsque vous devez vous absenter ou lorsque vous n’avez pas besoin d’utiliser le réfrigérateur. Sa température s’élèvera environ à 15° C. Le congélateur fonctionnera normalement. Touche Ice Cette touche vous permet de choisir le de glace : glaçons ou glace pilée. Touche Water Appuyez sur cette touche pour avoir de l’eau.

“Freezer Temp.” indique la température du congélateur. “Fridge Temp.” indique la température du réfrigérateur. En cas de non-utilisation, il est normal que l’écran s’éteigne. POWER FREEZE Cette icône apparaît lorsque vous activez la fonction “Power Freeze”. Elle permet d’accélérer la production de glace. Pour désactiver cette fonction, appuyez une nouvelle fois sur la touche. Cette fonction entraîne une surconsommation électrique de l’appareil. Désactivez-la lorsque vous n’en avez plus besoin. Le congélateur retrouve alors sa température d’origine. VACATION Cette icône apparaît lorsque vous activez la fonction “Vacation”. Maintenez la touche Child Lock enfoncée pendant trois secondes lorsque vous devez vous absenter ou lorsque vous n’avez pas besoin d’utiliser le réfrigérateur. Sa température s’élèvera environ à 15° C. Le congélateur fonctionnera normalement. Vous devez vider le compartiment réfrigérateur. La section du réfrigérateur doit être vidée. ALARM Cette icône s’affi che en permanence. Vous entendrez une alarme si une porte reste ouverte plus de 2 minutes. L’alarme cesse lorsque vous refermez la porte. Pour désactiver la fonction alarme, appuyez en même temps sur les touches Lighting et Fridge pendant trois secondes. fonctionnement de votre réfrigérateur Side-By-Side SAMSUNG

DA99-01745L-14.indb 13DA99-01745L-14.indb 13 14. 7. 18. 2:1314. 7. 18. 2:1314_ fonctionnement14_ fonctionnement

CHILD LOCK (VERROUILLAGE

ENFANT) Cette icône s’allume lorsque vous activez la fonction de verrouillage parental, en appuyant sur le bouton Child Lock. Appuyez à nouveau sur ce bouton pour réactiver la fonction. Utilisez cette fonction pour empêcher les enfants d’intervenir sur les températures et les réglages du fi ltre.

TEMPÉRATURE Température de base du congélateur et du réfrigérateur Les températures de base recommandées des compartiments congélateur et réfrigérateur s’élèvent respectivement à -20º C/3º C. Si la température des compartiments est trop élevée ou trop basse, réglez-la manuellement. Réglage de la température du congélateur Vous pouvez sélectionner une température comprise entre -14° C et -25º C, en fonction de vos besoins. Appuyez plusieurs fois sur la touche Freezer jusqu’à ce que la température désirée s’affi che. Notez que certains aliments, tels que les glaces, peuvent commencer à fondre à partir de -16º C. Chaque pression sur la touche permet d’abaisser la température par palier entre -14° C et -25º C. Lorsque la température de -14º C est sélectionnée, une nouvelle pression sur la touche permet de repasser à la température de -25º C. Une fois le réglage effectué, la température du congélateur s’affi che au bout de cinq secondes. Cette valeur changera progressivement jusqu’à ce que la température sélectionnée soit atteinte. LIGHTING Cette icône apparaît lorsque vous activez la fonction “Lighting”. Le distributeur (sous l’affi cheur) est alors éclairé en permanence. Si vous souhaitez que le distributeur soit uniquement éclairé lorsque vous l’utilisez, désactivez la fonction “Lighting”. POWER COOL Cette icône apparaît lorsque vous activez la fonction “Power Cool”. Utilisez cette fonction pour refroidir rapidement le réfrigérateur. Elle vous permet d’abaisser sa température pendant deux heures et demi environ.

Lorsque le voyant du fi ltre devient rouge, vous devez remplacer le fi ltre. Il doit être remplacé tous les 6 mois environ. Lorsque vous placez le fi ltre à eau pour la première fois, le voyant est bleu. Le voyant est violet lorsque vous avez utilisé le fi ltre pendant 5 mois. Le voyant est rouge lorsque vous avez utilisé le fi ltre pendant 6 mois. Après avoir remplacé le fi ltre (voir page 18 pour les instructions), maintenez la touche Ice off enfoncée pendant 3 secondes environ pour que le voyant s’éteigne.

GLAÇONS , GLACE PILÉE

Utilisez le panneau de commande pour lancer la production de glaçons ou de glace pilée. Le voyant Ice indique le type de glace sélectionnée. WATER Cette icône apparaît lorsque vous activez la fonction “Water”. ICE OFF (PAS DE GLACE) Cette icône apparaît lorsque vous activez la fonction “ICE OFF”. L’appareil ne produit pas de glace. Si ICE OFF clignote sur le panneau d’affi chage, réinstallez le réservoir et/ou vérifi ez qu’il est installé correctement. DA99-01745L-14.indb 14DA99-01745L-14.indb 14 14. 7. 18. 2:1314. 7. 18. 2:13fonctionnement _15fonctionnement _15 02 FONCTIONNEMENT Utilisation du distributeur d’eau Appuyez sur la touche “Water” (eau). Placez un verre sous le distributeur et appuyez délicatement sur la manette. Placez correctement le verre sous le distributeur pour éviter toute projection d’eau. Pour obtenir de l’eau plus froide - L’eau distribuée est froide, et non glacée. - Si vous voulez de l’au plus froide avec de la glace, versez de la glace dans votre verre avant de le compléter avec de l’eau, pour éviter les éclaboussures. Utilisation du distributeur de glace Appuyez sur la touche Ice pour sélectionner le type de glace désiré. Placez un verre sous le distributeur et appuyez délicatement sur la manette. Placez correctement le verre sous le distributeur pour éviter toute projection de glace. Lorsqu’il est rempli d’eau ou de glaçons, ne maintenez pas la touche de test enfoncée (voir illustration). L’eau peut déborder ou des morceaux de glace peuvent se coincer.

• N’introduisez jamais vos doigts, vos mains ou un autre objet dans la conduite d’éjection ou le bac à glace. - Vous pourriez vous blesser ou endommager le système de distribution.

• Utilisez uniquement l’appareil à glaçons fourni avec le réfrigérateur.

• Le raccordement à une arrivée d’eau doit être effectué par un technicien qualifié. Utilisez uniquement une arrivée d’eau potable.

• Pour garantir le bon fonctionnement de l’appareil à glaçons, une pression d’eau de 138 à 862 kPa est nécessaire.

• Si vous n’utilisez pas le distributeur d’eau ou de glace pendant une période prolongée, fermez le robinet d’arrivée d’eau. - Vous éviterez ainsi tout risque de fuite.

• Lorsque vous n’avez pas utilisé l’appareil à glaçons pendant un certain temps ou si vous ouvrez souvent la porte du congélateur, les morceaux de glace peuvent rester collés. Dans ce cas, videz le bac à glaçons ou cassez la glace avec un instrument en bois. N’utilisez pas d’instrument tranchant (couteau ou fourchette).

• Lorsque le réservoir est retiré, la machine à glace peut toujours produire un peu de glace résiduelle. Réglage de la température du réfrigérateur Vous pouvez sélectionner une température comprise entre 7° C et 1º C, en fonction de vos besoins. Appuyez plusieurs fois sur la touche Fridge jusqu’à ce que la température désirée s’affi che. La température se règle de la même façon que pour le congélateur. Appuyez sur la touche Fridge pour régler la température du réfrigérateur. Une fois le réglage effectué, la température du réfrigérateur changera progressivement jusqu’à ce que la valeur sélectionnée soit atteinte. La température est indiquée sur l’affi cheur numérique. L’ouverture fréquente des portes ou la présence d’aliments tièdes ou chauds dans l’appareil peut entraîner une hausse de la température à l’intérieur du congélateur ou du réfrigérateur. Dans ce cas, l’affi cheur numérique clignote. L’affi cheur cesse de clignoter dès que le congélateur et le réfrigérateur retrouvent leur température initiale. Si ce n’est pas le cas, vous devrez réinitialiser le réfrigérateur. Débranchez l’appareil, puis rebranchez- le au bout de 10 minutes. UTILISATION DU

Si ICE OFF clignote sur le panneau d’affichage, réinstallez le réservoir et/ou vérifiez qu’il est installé correctement. No Ice Permet d’arrêter la fabrication de glace. Appuyez Appuyez DANGER ATTENTION Conduite d’éjection Conduite d’éjection de glace de glace Bac à glace Bac à glace Couvercle de Couvercle de l’appareil à glaçons l’appareil à glaçons DA99-01745L-14.indb 15DA99-01745L-14.indb 15 14. 7. 18. 2:1314. 7. 18. 2:1316_ fonctionnement16_ fonctionnement

CERTAINS MODÈLES) Le tiroir Cool Select Zone™ est conçu pour vous simplifi er la vie. Soft Freeze (congélation douce) En mode “Soft Freeze”, la température du tiroir Cool Select Zone™ passe à -5° C, quel que soit le réglage de la température du réfrigérateur. Cette fonction permet de conserver plus longtemps la viande et le poisson. Chill Si “Chill” (réfrigérer) est sélectionné, la température du tiroir CoolSelect Zone™ est maintenue à -1°C, quels que soit le réglage de la température générale du réfrigérateur. Cette fonction vous aide notamment à conserver plus longtemps la fraicheur des viandes et des poissons. Thaw (décongélation) En mode décongélation, de l’air successivement chaud puis froid est injecté dans le tiroir Cool Select Zone™. En fonction de la quantité d’aliments à décongeler, vous pouvez sélectionner une durée de 4, 6, 10 ou 12 heures. En fin de décongélation, les aliments sont encore un peu fermes. Vous pouvez ainsi facilement les découper. Lorsque le cycle de décongélation est terminé, le tiroir Cool Select Zone™ retrouve son mode initial “Chill”. Pour interrompre le cycle de décongélation, appuyez sur n’importe quelle touche, à l’exception de la touche Thaw. Le tableau ci-dessous indique les durées de décongélation de la viande et du poisson en fonction du poids (pour une épaisseur de 25,4 mm). Le poids total des aliments placés dans le tiroir Cool Select Zone™ est également indiqué dans le tableau. Durée de décongélation Poids 4 heures 363 g 6 heures 590 g 10 heures 771 g 12 heures 1000 g Pour dégager de l’espace, vous pouvez ranger des aliments avec le Guard FRE-UPP au lieu du bac à glace (

Si vous déposez le bac à glace, “ICE OFF” se met à clignoter sur le panneau d’affi chage. Pour les modèles RSG5P & RSG5U & RSG5M, Pour récupérer plus d’espace, vous pouvez retirer le tiroir supérieur du congélateur puisque celui-ci n’affecte pas les caractéristiques thermiques et mécaniques. Pour les modèles RSG5F et RSG5D, Pour récupérer plus d’espace, vous pouvez retirer les tiroirs supérieurs et inférieurs du congélateur puisque cela n’affecte pas les caractéristiques thermiques et mécaniques. Toutefois, placez la plaque “Shelf Fre Bottom” au bas du compartiment congélateur. Un volume de stockage déclaré du compartiment de stockage d’aliments congelés est calculé avec le ou les tiroirs retirés. Sur ce modèle, les compartiments du congélateur correspondent aux compartiments deux étoiles, à l’exception du compartiment du haut; la température des compartiments deux étoiles est donc légèrement plus froide que celle régnant dans l’autre compartiment du congélateur.

SHELF FRE-BOTTOM SHELF FRE-BOTTOM (en option, seulement (en option, seulement sur certains modèles) sur certains modèles)

GUARD FRE-UPP GUARD FRE-UPP (en option, seulement (en option, seulement sur certains modèles) sur certains modèles) DA99-01745L-14.indb 16DA99-01745L-14.indb 16 14. 7. 18. 2:1314. 7. 18. 2:13fonctionnement _17fonctionnement _17 02 FONCTIONNEMENT

Ouvrez le tiroir et soulevez-le légèrement.

4. Bac à glace (congélateur)

Soulevez le bac à glace et tirez- le doucement vers vous.

• Attrapez la poignée tel qu’indiqué ci-contre.

• Soulevez légèrement la partie inférieure.

• Retirez doucement le bac à glace.

5. Minibar (réfrigérateur, en option,

seulement sur certains modèles)

• Soulevez le balconnet supérieur en haut du réfrigérateur, puis retirez-le.

• Placez vos mains sur le couvercle, poussez le minibar vers le haut et retirez-le. Ne retirez pas le couvercle en forçant. Vous risqueriez de l’endommager et de vous blesser. Avant de démonter les accessoires, déplacez les aliments qui risqueraient de vous gêner. Si possible, retirez tous les aliments afi n de réduire le risque d’accident.

NETTOYAGE DU RÉFRIGÉRATEUR

N’utilisez pas de benzène, de solvant ou de Clorox™. Vous risqueriez d’endommager la surface de l’appareil ou de provoquer un incendie. Ne projetez pas d’eau sur le réfrigérateur lorsque celui-ci est raccordé au secteur. Vous risqueriez de vous électrocuter. N’utilisez jamais de benzène, de solvant ou de détergent pour voiture afi n d’éviter tout risque d’incendie. Quick Cool (refroidissement rapide) La fonction “Quick Cool” permet de refroidir de 1 à 3 canettes de boisson placées dans le tiroir Cool Select Zone™ en une heure environ. Lorsque le refroidissement rapide est terminé, le tiroir Cool Select Zone™ reprend son fonctionnement normal. Pour interrompre cette fonction, appuyez une seconde fois sur la touche “Quick Cool”. Le tiroir Cool Select Zone™ retrouve alors sa température initiale. Cool (fraîcheur) En mode “Cool”, la température du tiroir Cool Select Zone™ est identique à celle du réfrigérateur. La température indiquée sur l’affi cheur du tiroir doit être identique à celle indiquée sur l’affi cheur principal. Le mode “Cool” reproduit la température du réfrigérateur et vous permet de disposer d’un espace de rangement supplémentaire. La durée de décongélation peut varier en fonction de la taille et de l’épaisseur du morceau de viande ou de poisson. Avant d’utiliser la fonction décongélation, retirez du tiroir tous les aliments que vous ne souhaitez pas décongeler.

Les accessoires du congélateur sont faciles à démonter et à nettoyer.

1. Clayettes (congélateur/

réfrigérateur) Déboîtez la clayette en vous aidant du schéma ci-contre. Ensuite, tournez-la et soulevez- la pour la retirer.

Saisissez le balconnet à deux mains, puis soulevez-le délicatement. DANGER ATTENTION DA99-01745L-14.indb 17DA99-01745L-14.indb 17 14. 7. 18. 2:1314. 7. 18. 2:1318_ fonctionnement18_ fonctionnement

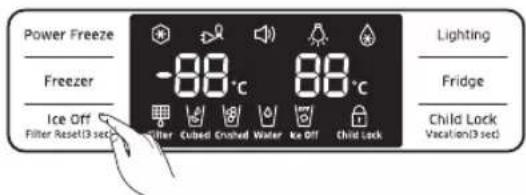

4. Lorsque le filtre est en place, maintenez la touche

Ice Off enfoncée pendant 3 secondes pour remettre le système à zéro.

5. Enfin, laissez couler l’équivalent de trois litres

d’eau. Attendez que l’eau soit parfaitement claire avant de la boire.

6. Voir la section relative à l’installation du filtre à eau

(page 11) Une fois le fi ltre remplacé, il est possible que l’eau sorte brièvement par à-coups du distributeur. Ce phénomène est dû à la présence de bulles d’air dans le circuit. En principe, cela ne doit pas perturber le fonctionnement du distributeur. Commande de cartouches de rechange Contactez votre revendeur Samsung pour commander les cartouches du fi ltre.

OUVERTURE ET FERMETURE

DES PORTES Les portes du réfrigérateur sont équipées d’un système d’ouverture et de fermeture destiné à garantir l’étanchéité de l’appareil. Lorsque vous ouvrez la porte, celle-ci se bloque à un certain moment. Elle restera ouverte même si vous la relâchez. Si la porte est entrouverte, celle-ci se fermera automatiquement. REMPLACEMENT DES AMPOULES Remplacement de l’éclairage DEL Ne démontez pas et ne remplacez pas l’éclairage DEL. Si vous avez besoin de le remplacer, contactez le centre technique Samsung ou votre revendeur.

REMPLACEMENT DU FILTRE À

EAU Pour éviter tout risque de dégâts des eaux pour vos biens, N’UTILISEZ PAS de fi ltres à eau de marque générique dans votre réfrigérateur

SAMSUNG. UTILISEZ DES FILTRES DE LA

MARQUE SAMSUNG UNIQUEMENT. SAMSUNG ne pourra pas être tenu pour légalement responsable de dommages quels qu’ils soient, y compris, mais sans y être limité, les dommages causés à des biens en raison d’une fuite d’eau provenant de l’usage de fi ltre à eau de marque générique. Les réfrigérateurs Samsung ont été conçus pour fonctionner UNIQUEMENT AVEC DES FILTRES À EAU SAMSUNG. Le voyant du fi ltre à eau s’allume lorsque la cartouche du fi ltre doit être remplacée. Néanmoins, vous disposez d’un certain temps avant que le fi ltre ne soit complètement hors d’usage, ce qui vous permet de le remplacer. Pour profi ter en permanence d’une eau parfaitement pure, nous vous conseillons de remplacer le fi ltre dès que cela s’avère nécessaire.

1. Retirez le filtre à eau de son compartiment et

collez l’étiquette de remplacement sur le filtre, comme indiqué dans l’illustration. Comptez six mois à partir de la date actuelle et collez l’étiquette correspondante sur le filtre. Par exemple, si vous installez le filtre en mars, placez l’étiquette “SEP” pour vous rappeler de le changer en septembre. En principe, la durée de vie d’un filtre est de 6 mois.

2. Retirez le bouchon du nouveau filtre puis retirez

Mettez le nouveau filtre en place dans son logement. Faites doucement pivoter le filtre dans le sens des aiguilles d’une montre, de manière à l’aligner avec la marque du capuchon et à bloquer le filtre. Vérifiez que le repère de l’étiquette du filtre à eau est bien aligné avec la marque du logement du filtre (voir illustration). Ne serrez pas trop le filtre. ATTENTION DANGER

Tournez le filtre Tournez le filtre jusqu’à ce que jusqu’à ce que les repères soient les repères soient bien alignés. bien alignés. Logement du Logement du filtre filtre Autocollant Autocollant (avec (avec indication indication du mois) du mois) DA99-01745L-14.indb 18DA99-01745L-14.indb 18 14. 7. 18. 2:1314. 7. 18. 2:13dépannage _19dépannage _19 03 DÉPANNAGE dépannage

L’appareil ne fonctionne pas du tout ou la température est trop élevée.

• Assurez-vous que la fiche d’alimentation est correctement branchée.

• La température indiquée sur le panneau de commande est-elle correctement réglée ? Abaissez la température.

• L’appareil est-il installé en plein soleil ou à proximité d’une source de chaleur ?

• L’arrière de l’appareil est-il placé trop près du mur ? Est-il correctement ventilé ? Les aliments placés à l’intérieur du réfrigérateur sont congelés.

• La température indiquée sur le panneau de commande est-elle correctement réglée ? Augmentez la température.

• La température de la pièce est-elle très basse ?

• Avez-vous placé des produits à forte teneur en eau dans les parties les plus froides du réfrigérateur ? Rangez ces produits dans le réfrigérateur au lieu de les conserver dans le tiroir Cool Select Zone™. L’appareil émet des bruits inhabituels.

• Assurez-vous que l’appareil est de niveau et stable.

• L’arrière de l’appareil est-il placé trop près du mur ? Est-il correctement ventilé ?

• Des objets sont-ils tombés derrière ou sous l’appareil ?

• L’appareil peut émettre des craquements. Ce bruit est normal. Il résulte de la dilatation ou de la contraction des différents accessoires à l’intérieur du réfrigérateur. Les angles avant de l’appareil sont chauds. Des gouttelettes de condensation se forment.

• Ce phénomène s’explique par la présence de systèmes anti-condensation installés dans les angles avant de l’appareil.

• La porte du réfrigérateur est-elle entrouverte ? De la condensation peut se former lorsque la porte reste ouverte pendant une durée prolongée.

• Une condensation d’eau dans le tiroir peut se produire lorsque vous stockez des légumes, elle s’éliminera naturellement avec le temps. Le distributeur de glace ne fonctionne pas.

• Avez-vous attendu 12 heures après l’installation de l’alimentation en eau avant de mettre en route la machine à glaçons ?

• L’alimentation en eau est-elle branchée ? Le robinet est-il ouvert ?

• Avez-vous arrêté manuellement l’appareil à glaçons ? Assurez-vous que l’appareil à glaçons est réglé sur Cubed (glaçons) ou Crushed (glace pilée).

• De la glace est-elle bloquée dans le bac de l’appareil à glaçons ?

• La température du congélateur est-elle trop élevée ? Abaissez la température. Un bruit d’écoulement d’eau est perceptible.

• Cela est normal. Le bruit est dû à la circulation du liquide frigorigène dans le réfrigérateur. L’intérieur de l’appareil dégage des odeurs.

• Des aliments sont-ils avariés ?

• Placez les aliments qui dégagent une forte odeur, tels que le poisson, dans des emballages hermétiques.

• Nettoyez régulièrement votre congélateur et jetez tout aliment avarié ou présentant des traces suspectes. Les parois du congélateur sont couvertes de givre.

• L’orifice de ventilation est-il obstrué ? Veillez à ce que l’air circule librement.

• Laissez suffisamment d’espace entre les aliments pour permettre à l’air de circuler.

• La porte du congélateur est-elle correctement fermée ? Le distributeur d’eau ne fonctionne pas.

• L’alimentation en eau est-elle branchée ? Le robinet est-il ouvert ?

• Le tuyau d’arrivée d’eau est-il écrasé ou emmêlé ? Assurez-vous que tuyau n’est pas obstrué.

• L’eau du réservoir est-elle gelée en raison d’une température trop basse dans le réfrigérateur ? Augmentez la température. DA99-01745L-14.indb 19DA99-01745L-14.indb 19 14. 7. 18. 2:1314. 7. 18. 2:13Température ambiante mini./maxi. Le réfrigérateur est conçu pour fonctionner à la température ambiante mentionnée sur la plaque signalétique. Classe Symbole Plage de température ambiante (°C)

IEC 62552 (ISO 15502) ISO 8561

Climat tempéré étendu SN +10 à +32 +10 à +32 Climat tempéré N +16 à +32 +16 à +32 Climat subtropical ST +16 à +38 +18 à +38 Climat tropical T +16 à +43 +18 à +43 La température de l’appareil peut varier en fonction de l’emplacement du réfrigérateur/congélateur, de la température ambiante et de la fréquence d’ouverture de la porte. Réglez la température comme nécessaire afi n de compenser les changements induits. Français Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. DA99-01745L-14.indb 20DA99-01745L-14.indb 20 14. 7. 18. 2:1314. 7. 18. 2:13ǀźǍưŽȚǠźǀƭƸƤȚȜȤȚǍƑȚǀűȤȢȢȶNjŲ ǍƁNjƲƄŽȚǀŲǞŽǟƴŸǀƇǤǞƓȚȜȤȚǍƑȚǀűȤȢǀƂźǀƭŴȚǞŮȜȢNjƇžǀƭƸƇžȜȤȚǍŲȝƾűȤȢǠźǚƵƯƴŽǀűǾƅŽȚȵnjƀǛƸƵƫůƖ ǀƂƱŽȚǎžǍŽȚ ǀƁǞƂžǀűȤȢǀƭƸƤȚȜȤȚǍƑȚǀűȤȢȰƾƭſ ;75;EA;EA ȜNjƄƛǀŽNjƄƯžE@ȊȉǟŽȘȈȇ+ȊȉǟŽȘȈȇ+ ǀŽNjƄƯž@ȊȉǟŽȘȈȍ+ȊȉǟŽȘȈȍ+ ǀƸǣȚǞƄŴȚǝƃŵEFȊȏǟŽȘȈȍ+ȊȏǟŽȘȈȏ+ ǀƸǣȚǞƄŴȚFȋȊǟŽȘȈȍ+ȋȊǟŽȘȈȏ+ țƾƃŽȚljƄźȲNjƯžȶǀƭƸƤȚȜȤȚǍƑȚǀűȤȢȶNj
