DA-81005 - Lecteur de code barre Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur de code-barres 2D
Marque	Digitus
Modèle	DA-81005
Numérisation	1D et 2D (codes-barres, QR)
Capteur	CMOS haute résolution
Processeur	ARM 32 bits Cortex
Interface	USB
Résolution	1D ≥4 mil, 2D ≥10 mil
Vitesse de lecture	200 scans par minute
Angles de balayage	Rotation ±360°, inclinaison ±60°, déclinaison ±60°
Profondeur de champ	2 mm à 1000 mm selon densité
Largeur de balayage	10 cm
Alimentation	5 V DC, 235 mA (via USB)
Compatibilité	Windows, Android, iOS, Mac, Linux
Plug & Play	Oui, aucun pilote nécessaire
Lecture sur écran	Oui (smartphone, porte-monnaie électronique)
Confirmation	Visuelle (LED) et sonore
Déclenchement	Automatique (capteur infrarouge)
Conception	Compacte, tête pivotante
Entretien et nettoyage	Nettoyer la fenêtre de lecture avec un chiffon doux et sec
Sécurité	Alimentation USB standard, aucun risque particulier
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur, intervention professionnelle recommandée
Contenu de la livraison	Lecteur avec câble USB (1,4 m), guide de démarrage rapide

FOIRE AUX QUESTIONS - DA-81005 Digitus

Comment connecter le lecteur DA-81005 à un ordinateur ?

Branchez le câble USB sur un port libre de l'ordinateur allumé. Le lecteur est reconnu automatiquement (Plug & Play). Scannez ensuite le code-barres "Clavier USB" pour passer en mode clavier.

Pourquoi le lecteur ne s'allume-t-il pas ?

Vérifiez que le câble USB est correctement connecté et que la sortie USB fournit du courant (5V). Si le voyant bleu ne s'allume pas, essayez un autre port USB.

Quels types de codes-barres le DA-81005 peut-il lire ?

Il lit les codes-barres 1D (Code 39, Code 128, EAN, UPC, etc.) et 2D (QR Code, Data Matrix, PDF417, Aztec, etc.), à la fois sur papier et sur écran.

Comment réinitialiser le lecteur aux paramètres d'usine ?

Scannez le code-barres "Réglages d'usine actifs" fourni dans la notice. Le lecteur retrouve sa configuration initiale.

Le lecteur émet un bip mais ne transmet pas les données, que faire ?

Assurez-vous que le lecteur est en mode clavier USB (scannez le code correspondant). Vérifiez que le curseur est placé dans un champ texte. Si le problème persiste, contactez le support technique.

Puis-je utiliser le DA-81005 avec un smartphone ?

Oui, il est compatible avec Android et iOS via un câble USB OTG (non fourni). Branchez le lecteur et il fonctionnera comme un clavier externe.

Comment ajouter un saut de ligne après la lecture ?

Scannez le code-barres "Ajouter un suffixe CR et un suffixe LF" pour insérer un retour à la ligne et un saut de ligne après chaque scan.

Le lecteur ne lit pas les codes QR sur l'écran du téléphone, pourquoi ?

Assurez-vous que la luminosité de l'écran est suffisante et que le code QR est bien net. Le DA-81005 est conçu pour lire les codes sur écran, mais un éclairage tamisé peut gêner.

Quelle est la consommation électrique du lecteur ?

Le lecteur fonctionne en 5V DC avec une consommation de 235 mA, alimenté par le port USB.

Comment nettoyer la fenêtre de lecture ?

Utilisez un chiffon doux et sec pour nettoyer délicatement la fenêtre de lecture. Évitez les produits chimiques agressifs qui pourraient rayer la surface.

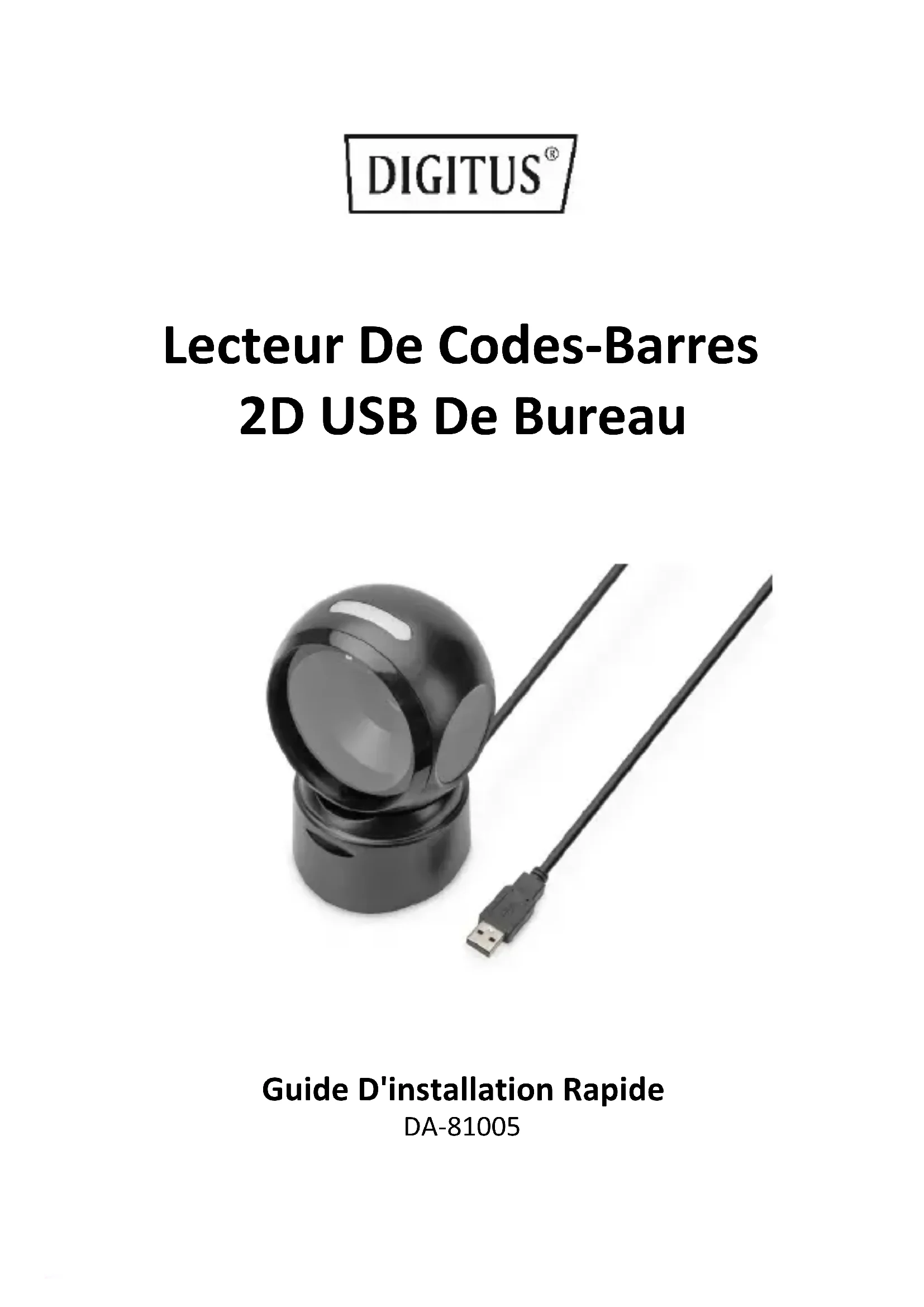

MODE D'EMPLOI DA-81005 Digitus

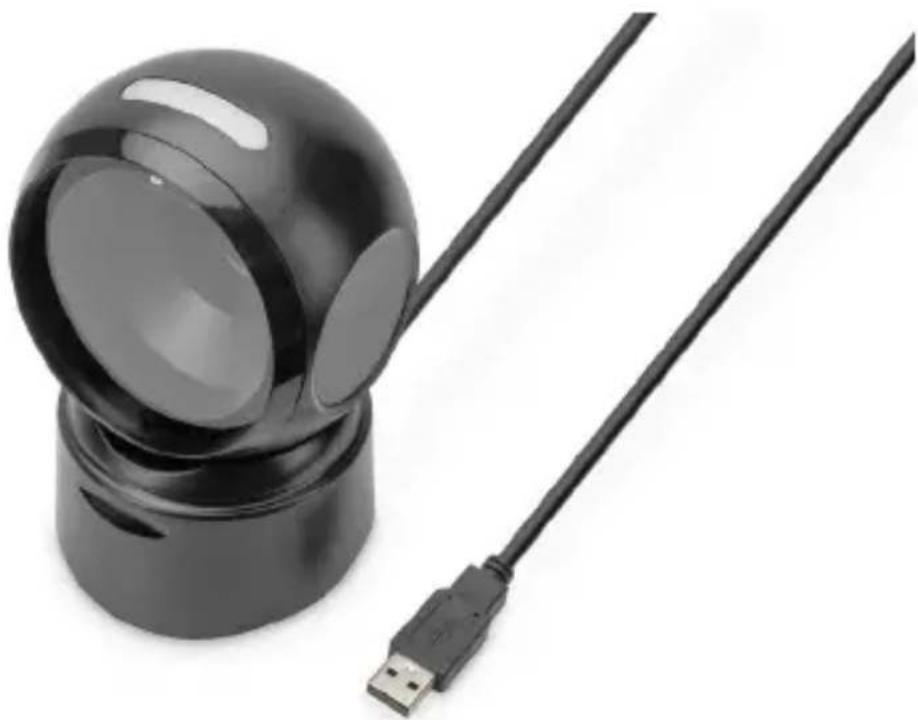

Lecteur De Codes-Barres 2D USB De Bureau

Le scanner de codes-barres 2D de DIGITUS®, doté d'un capteur CMOS haute résolution et indépendant des mouvements, permet de scanner rapidement et avec précision les codes-barres statiques et non statiques. Il convient aux caisses des pharmacies, des supermarchés et d'autres commerces de détail. Il détecte les codes QR imprimés et les codes QR affichés sur les écrans (par exemple, les portefeuilles électroniques). Avec 200 scans par minute, ce scanner bidirectionnel fournit les meilleurs résultats. Il convient aux codes-barres unidimensionnels et omnidimensionnels tels que les codes-barres et les codes QR. Le scanner est également capable de lire les codes QR sur les écrans, ce qui est idéal pour scanner les codes QR pour le paiement mobile. Chaque lecture est confirmée par des signaux visuels et sonores, prenant en charge les types d'encodage les plus courants. Les grands angles de lecture accélèrent encore la reconnaissance des codes-barres.

2. Caractéristiques du produit

- Lecture précise des codes-barres 1D et 2D haute résolution (codes-barres / codes QR)

- 200 scans par minute, bidirectionnel pour une reconnaissance fiable, la reconnaissance d'un code est confirmée par un signal lumineux et sonore.

- Lit les codes-barres sur les écrans – idéal pour le paiement par smartphone / code QR (p. ex. porte-monnaie électronique).

- Idéal pour le commerce de détail, la logistique et les entreprises de toutes sortes.

- Anti-inférence: Les sources de lumière externes n'ont aucune influence sur le balayage.

- Le capteur infrarouge intégré active automatiquement le scanner lorsqu'un code-barres se trouve dans la zone de lecture.

- Conception compacte avec tête pivotante, libérant de l'espace sur le bureau du caissier.

3. Contenu de la livraison

• 1x lecteur de code-barres 2D avec câble USB 1,4m
- 1x QIG

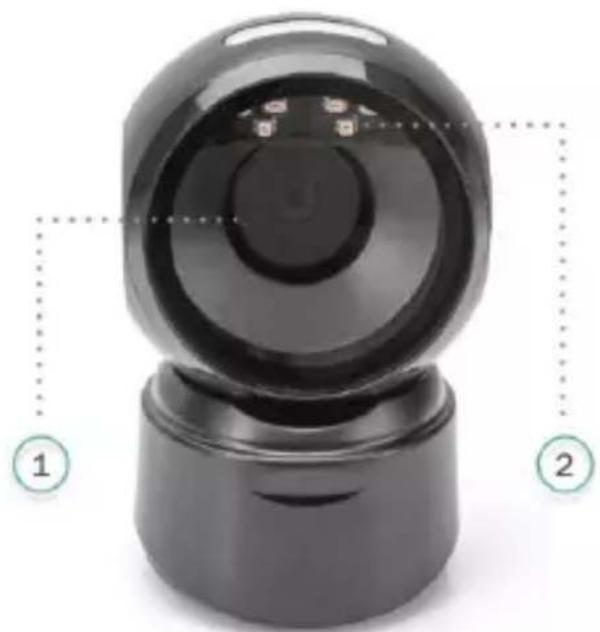

4. Aperçu du produit

1 Fenêtre de lecture
2 Lecture par LED

5. Caractéristiques techniques

Scan 2D et 1D	Codes-barres et codes QR sur papier ou écrans
Consommation électrique	5V DC, 235mA
Alimentation électrique	USB
Type de numérisation	Capture d'image
Capteur CMOS
PROCESSEUR	ARM 32-Bit Cortex
Interface	USB
Déclenchement	Automatique
Taux d'erreur en bits	1/5 millions, 1/20 millions
Résolution	1D: ≥4mil, 2D: ≥10mil
Largeur de balayage	10 cm
Nombre de balayages	200 par minute
Profondeur de champ	3,3 mil @ 2 mm-100 mm, 10 mil @2 mm-350 m; 15,6 mil @ 5 mm - 600 mm ; 35 mil @ 10 mm-1000 mm
Angle de balayage	Angle de rotation ± 360°, angle d'inclinaison ± 60°, angle de déclinaison ± 60°.
Décodage	1D: Codabar, Code 39, Code 32 Pharmaceutique (PARAF), Entrelacé 2 de 5, NEC 2 de 5, Code 93, Droit, 2 de 5 Industriel, Droit 2 de 5 IATA, Matrice 2 de 5, Code 11, Code 128, GS1-128, UPC-A, UPC-E,EAN/JAN-8, EAN/JAN-13, MSI, GS1 DataBar Omnidirectionnel, GS1 DataBar Limited, GS1 DataBar, Expanded, China Post(Hong Kong 2 de 5), Korea Post.
	2-D: DOT Code, Codeblock A, Codeblock F, PDF417, Micro PDF417, GS1 Composite Codes, QR Code, Data Matrix, MaxiCode, Aztec, HANXIN
Compatibilité	Compatible avec Windows / Android / iOS / Mac / Linux
Plug and Play	Plug and Play – aucun pilote supplémentaire n'est nécessaire

6. Premiers pas

Eteignez le PC et connectez la prise USB à un port USB libre, puis rallumez le PC.

Connexion et transfert des paramètres

Port USB

Allumez l'ordinateur et scannez le code-barres « Clavier USB », l'appareil est maintenant configuré pour le mode clavier USB.

Réglages d'usine actifs

En scannant le code-barres « Réglages d'usine actifs » ci-dessous, l'appareil est réinitialisé à son état initial.

Réglages d'usine actifs

Configuration des fonctionnalités

Configuration du retour à la ligne (CR), du saut de ligne (LF)

Ajouter un suffixe CR

Supprimer le suffixe CR

Ajouter un suffixe CR et un suffixe LF

Supprimer un suffixe CR et un suffixe LF

7. Dépannage

7.1 Panne de courant

Vérifiez d'abord que le périphérique hôte est correctement alimenté en électricité ; vérifiez ensuite que le câble USB est correctement connecté.

7.2 Scanner une fois, pas de lumière et pas de scan

Vérifie que la connexion à l'appareil est stable (voyant bleu toujours allumé).

7.3 Défaillance de la transmission

1. Contrôle de la connexion : Assurez-vous que la connexion entre le scanner et le terminal est bien établie. Si c'est le cas, le signal sonore de mise en marche retentit.

2. Contrôle de la transmission : Veuillez scanner l'exemple de code ci-dessous. Si celui-ci est transmis, veuillez passer à S3. Si l'exemple de code n'est pas transmis mais qu'un son de décodage est émis, passez à S4. Si l'exemple de code n'est pas transmis et qu'aucun son de décodage n'est émis, veuillez contacter le support technique.

3. Contrôle des codes-barres : Veuillez scanner à nouveau le même type de code-barres et vérifiez s'il a bien été transmis. Si ce n'est pas le cas, veuillez contacter le support technique.

4. Vérifier le logiciel de transmission : Veuillez ouvrir le fichier texte et les outils de transmission par port série. Si une sortie est disponible dans l'un de ces outils, veuillez consulter la section « 3.1 Connexion USB » de ce manuel pour configurer ce dont vous avez besoin. S'il n'y a pas de sortie, veuillez contacter le support technique.

8. Paramètres de langue

Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous.

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Allemagne

CE
