Type de produit	Imprimante d'étiquettes avec lecteur de code-barres intégré
Marque	Digitus
Modèle	DA-81020
Fonctions principales	Impression thermique directe et transfert thermique, impression de codes-barres, étiquettes et reçus
Interfaces	USB, RS-232C, Ethernet (RJ45), Centronics parallèle, emplacement pour carte SD
Capteurs	Capteur d'intervalle (pour étiquettes), capteur de marque noire
Résolution d'impression	Standard 203 dpi (estimation)
Vitesse d'impression	Jusqu'à 127 mm/s (estimation)
Largeur d'impression maximale	108 mm (estimation)
Méthode d'impression	Thermique directe et transfert thermique
Types de support	Rouleaux d'étiquettes, papier continu, étiquettes avec intervalle ou marque noire
Largeur de support	25 à 118 mm (estimation)
Épaisseur du support	0.06 à 0.19 mm (estimation)
Diamètre extérieur du rouleau	Jusqu'à 127 mm (estimation)
Diamètre du noyau	25.4 mm (1 pouce) ou 38.1 mm (1.5 pouce) (estimation)
Ruban encreur	Largeur 25 à 110 mm, longueur jusqu'à 300 m, diamètre du noyau 25.4 mm
Voyants LED	Prêt, erreur, alimentation
Boutons	Avance d'étiquette (Feed), ouverture couvercle, déverrouillage tête d'impression
Logiciel	Outil de diagnostic (Diagnostic Tool) pour configuration, calibrage et mise à jour du firmware
Alimentation	Adaptateur secteur 24 V DC, 2.5 A (estimation)
Consommation électrique	En veille : <10 W, en impression : <60 W (estimation)
Température de fonctionnement	5 à 40 °C (estimation)
Humidité de fonctionnement	20 à 85 % sans condensation (estimation)
Entretien	Nettoyage régulier de la tête d'impression et des capteurs, calibration lors du changement de support
Sécurité	Arrêt automatique après inactivité (estimation), verrouillage du couvercle
Pièces détachées et réparabilité	Tête d'impression remplaçable, rouleau d'impression, ruban encreur, capteurs
Informations générales	Conforme à la déclaration CE, fabriqué par Assmann Electronic GmbH

FOIRE AUX QUESTIONS - DA-81020 Digitus

Comment installer le ruban encreur ?

Ouvrez le couvercle, insérez le mandrin du ruban dans l'enrouleur et le moyeu, alignez les encoches, faites passer le ruban par la tête d'impression et tournez le moyeu jusqu'à ce que le ruban recouvre la tête. Refermez la tête d'impression en appuyant fermement.

Comment charger le rouleau de papier ?

Ouvrez le couvercle, placez le rouleau sur l'axe, faites passer le papier par la barre de support et le capteur, puis fermez la tête d'impression. Assurez-vous que les guides du support sont ajustés à la largeur de l'étiquette.

Pourquoi les étiquettes ne s'arrêtent-elles pas au bon endroit ?

Vous devez calibrer le capteur d'intervalle ou de marque noire après avoir changé de support. Utilisez l'outil de diagnostic dans l'onglet Configuration de l'imprimante, cliquez sur 'Calibrage du capteur'.

Comment imprimer une page de test ?

Dans l'outil de diagnostic, sélectionnez la fonction 'Imprimer une page de test' dans le groupe Fonctions de l'imprimante.

Comment réinitialiser l'imprimante aux paramètres d'usine ?

Dans l'outil de diagnostic, utilisez la fonction 'Réglage usine' (Factory Default) pour rétablir les paramètres par défaut.

Quels sont les types de connexion disponibles ?

L'imprimante dispose de ports USB, RS-232C, Ethernet (RJ45) et Centronics parallèle, ainsi qu'un emplacement pour carte SD.

Comment configurer l'adresse IP Ethernet ?

Utilisez l'outil de diagnostic, fonction 'Configuration Ethernet' (Ethernet Setup) pour définir l'adresse IP, le masque de sous-réseau et la passerelle.

Que faire si le voyant clignote en rouge ?

Un voyant rouge clignotant indique généralement une erreur (ex : plus de papier, ruban mal installé, tête ouverte). Vérifiez l'état de l'imprimante dans l'outil de diagnostic ou consultez le manuel.

Comment synchroniser l'horloge de l'imprimante ?

Dans l'outil de diagnostic, utilisez la fonction 'Configuration RTC' (RTC Setup) pour synchroniser l'horloge avec celle de votre PC.

Puis-je imprimer des étiquettes sans ruban ?

Oui, en mode thermique directe (direct thermal) vous n'avez pas besoin de ruban encreur. Utilisez du papier thermique adapté et sélectionnez le mode approprié dans les paramètres.

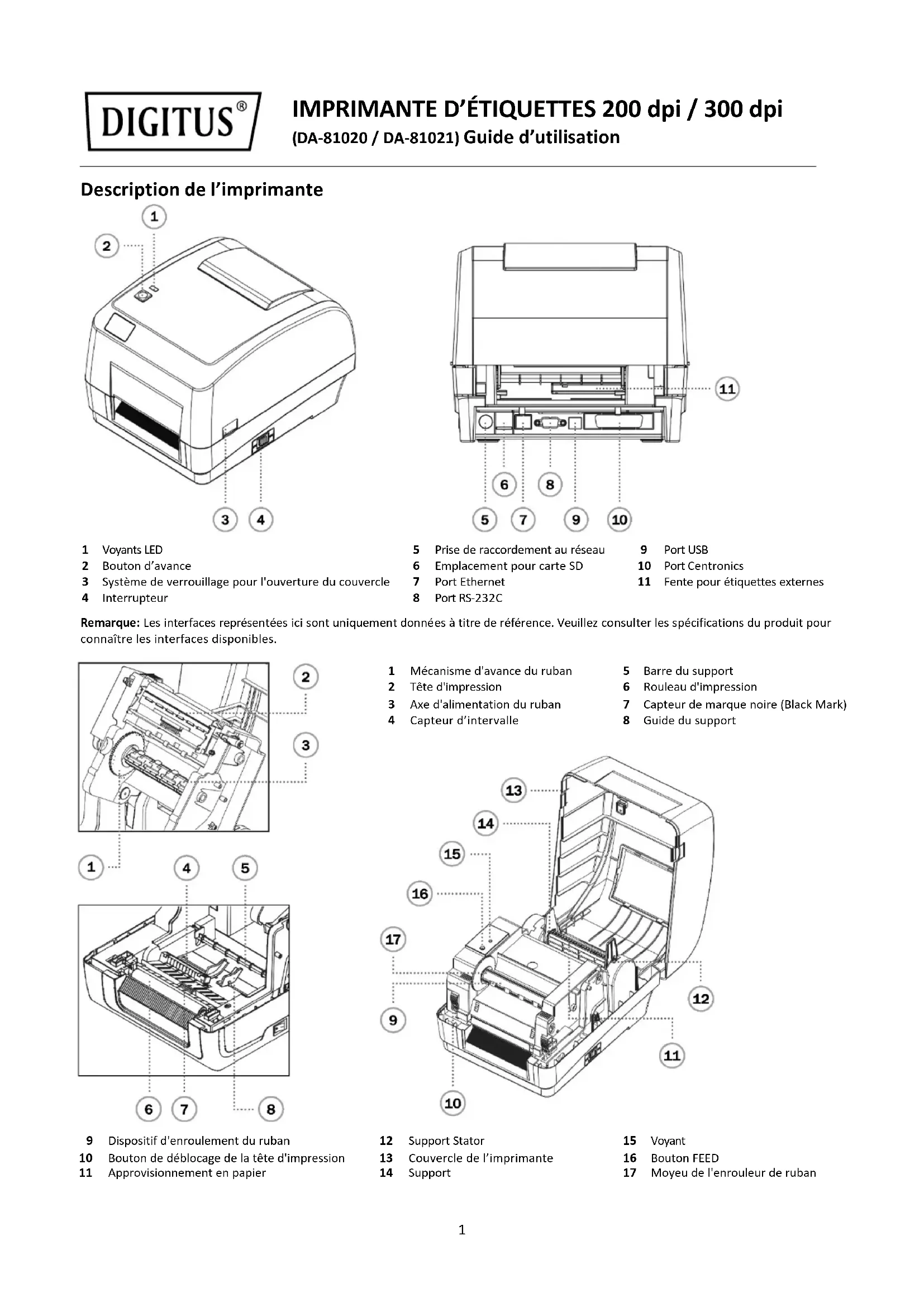

MODE D'EMPLOI DA-81020 Digitus

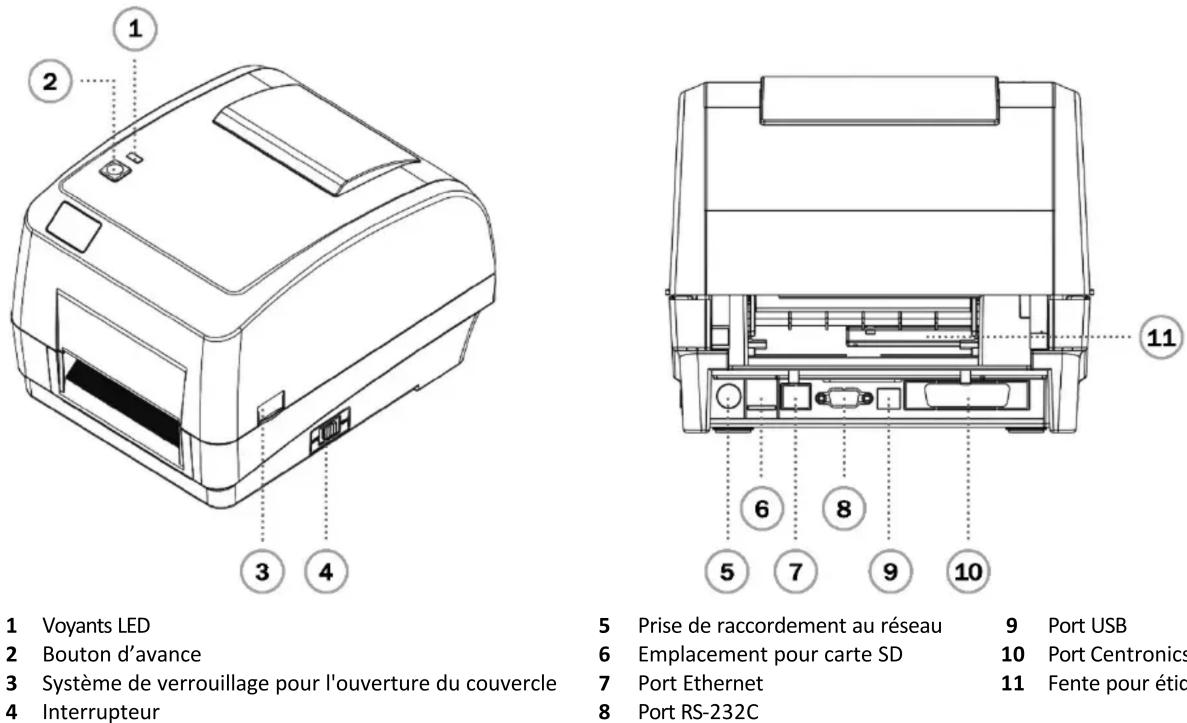

Description de l'imprimante

1 Voyants LED
2 Bouton d'avance
3 Système de verrouillage pour l'ouverture du couvercle
4 Interrupteur

5 Prise de raccordement au réseau
6 Emplacement pour carte SD
7 Port Ethernet
8 Port RS-232C

9 Port USB
10 Port Centronics
11 Fente pour étiquettes externes

Remarque: Les interfaces représentées ici sont uniquement données à titre de référence. Veuillez consulter les spécifications du produit pour connaître les interfaces disponibles.

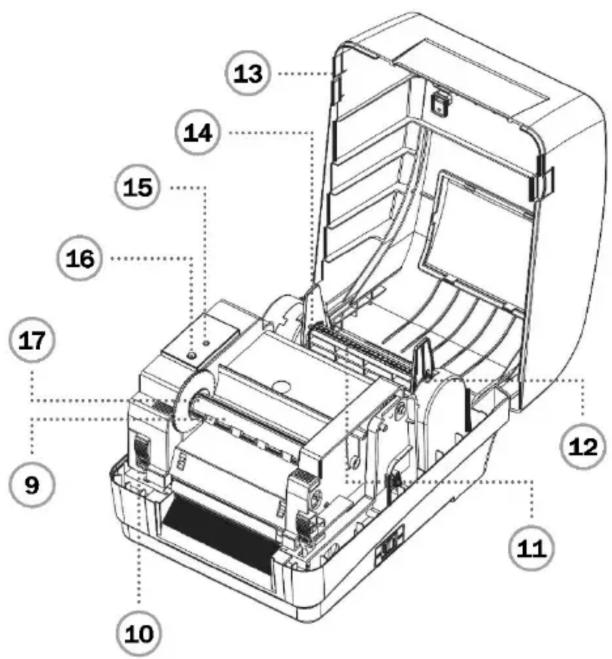

9 Dispositif d'enroulement du ruban
10 Bouton de déblocage de la tête d'impression
11 Approvisionnement en papier

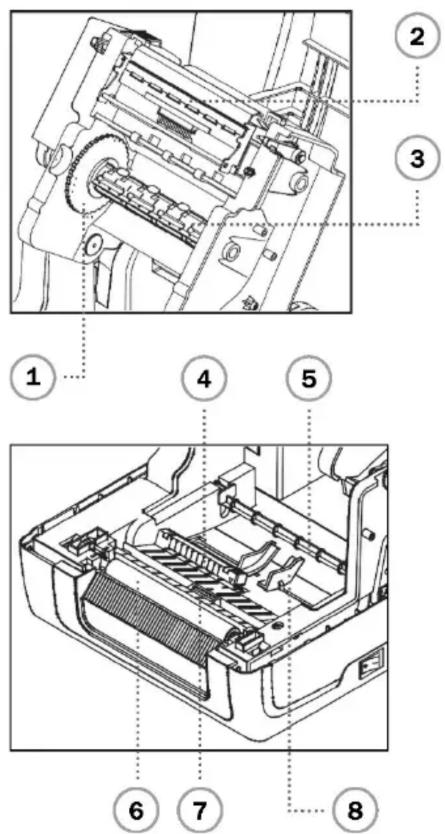

1 Mécanisme d'avance du ruban
2 Tête d'impression
3 Axe d'alimentation du ruban
4 Capteur d'intervalle

5 Barre du support
6 Rouleau d'impression
7 Capteur de marque noire (Black Mark)
8 Guide du support

15 Voyant
16 Bouton FEED
17 Moyeu de l'enrouleur de ruban

Installation du ruban

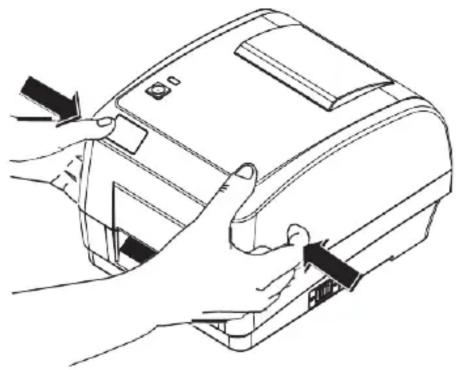

(1) Ouvrez le couvercle en appuyant sur les boutons des deux côtés de l'appareil. Soulevez ensuite le couvercle jusqu'à l'angle d'ouverture maximal.

(2) Insérez le mandrin du ruban encreur dans l'enrouleur de ruban.

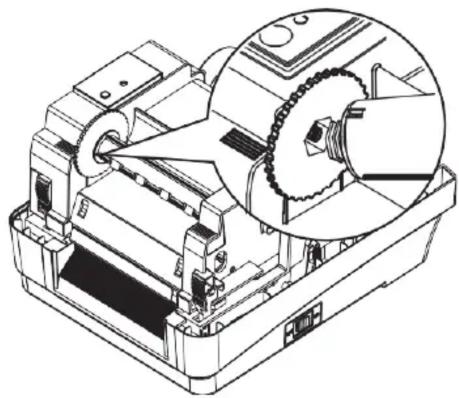

(3) Alignez les encoches sur le côté gauche et montez-les aux rayons.

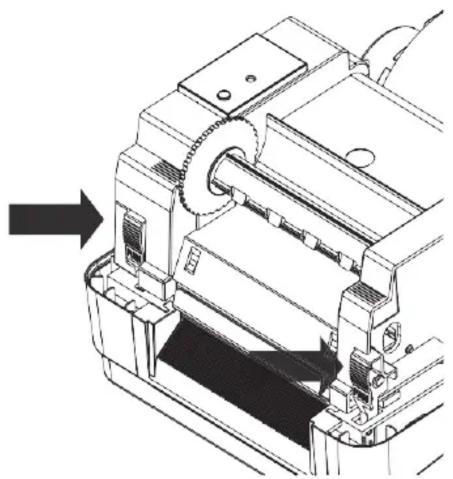

(4) Appuyez sur le bouton d'ouverture de la tête d'impression.

(5) Insérez le mandrin du ruban encreur dans le moyeu de l'enrouleur de ruban

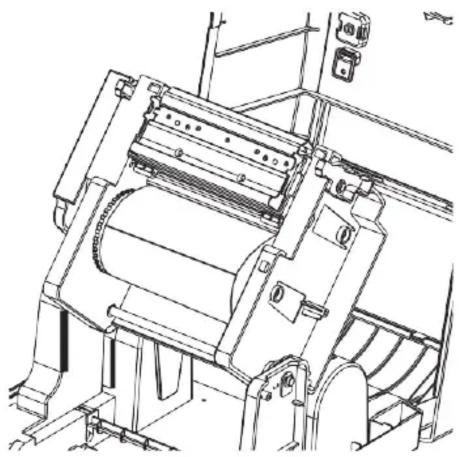

(6) Alignez les encoches sur le côté gauche et montez-les aux rayons.

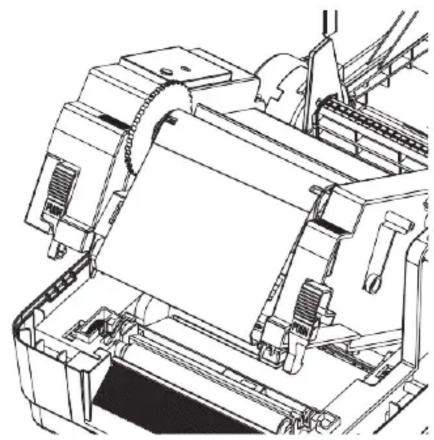

(7) Faire passer le ruban encreur par la tête d'impression et la fixer sur le mandrin de l'enrouleur de ruban. Introduire avec précaution le rouleau du ruban dans l'enrouleur.

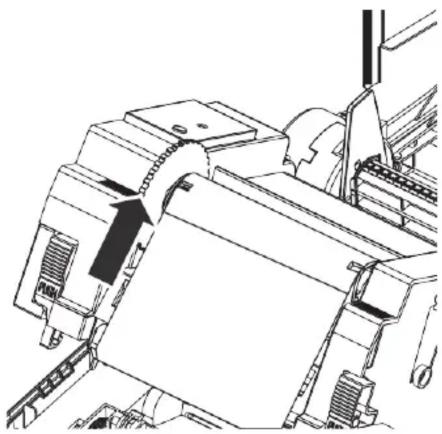

(8) Tournez le moyeu de l'enrouleur de ruban jusqu'à ce que l'amorce en plastique du ruban soit complètement enroulée et que la partie noire du ruban recouvre la tête d'impression.

(9) Appuyez vers le bas pour fermer la tête d'impression, dans le sens indiqué par les flèches sur l'illustration. Pour garantir la qualité d'impression, assurez-vous que la tête d'impression est complètement fermée.

Installation du rouleau de papier

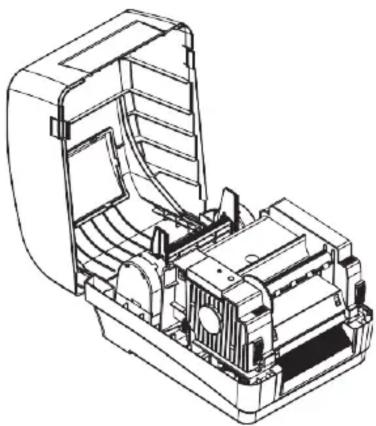

(1) Ouvrez le couvercle en appuyant sur les boutons des deux côtés de l'appareil. Soulevez ensuite le couvercle jusqu'à l'angle d'ouverture maximal.

(2) Installez le rouleau de papier sur l'axe du rouleau d'étiquettes et bloquez-le.

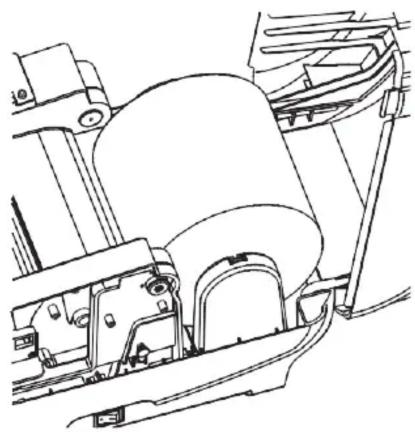

(3) Placez le rouleau de papier sur le support de rouleau de papier. (Si la largeur du papier que vous utilisez est de 4 pouces, vous pouvez retirer le papier directement du support).

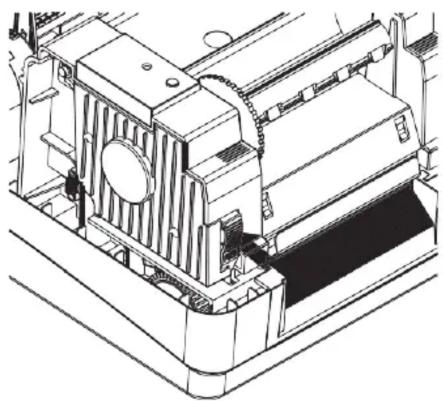

(4) Appuyez sur le bouton de déverrouillage de la tête d'impression pour ouvrir le mécanisme de la tête d'impression.

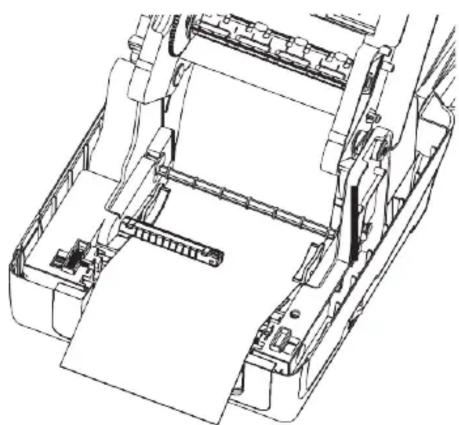

(5) Faites passer le papier, face à imprimer vers le haut, par la barre de support, le capteur de support et placez le bord avant de l'étiquette sur le rouleau. Déplacez les guides du support pour qu'ils correspondent à la largeur de l'étiquette.

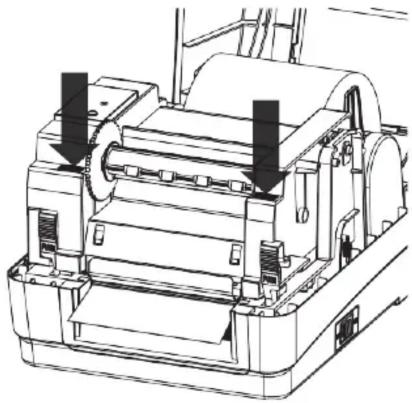

(6) Fermez le mécanisme de la tête d'impression avec les deux mains et assurez-vous que les loquets sont bien enclenchés.
(7) Utilisez le « Diagnostic Tool » pour définir le type de capteur de support et le calibrer. (Démarrer le « Diagnostic Tool » → Sélectionner l'onglet « Configuration de l'imprimante » → Cliquer sur le bouton « Calibrage du capteur ») Pour plus d'informations, se reporter au guide de démarrage rapide de l'outil de diagnostic.

Remarque: Veuillez calibrer le capteur d'intervalle / de marque noir lorsque vous changez de support.

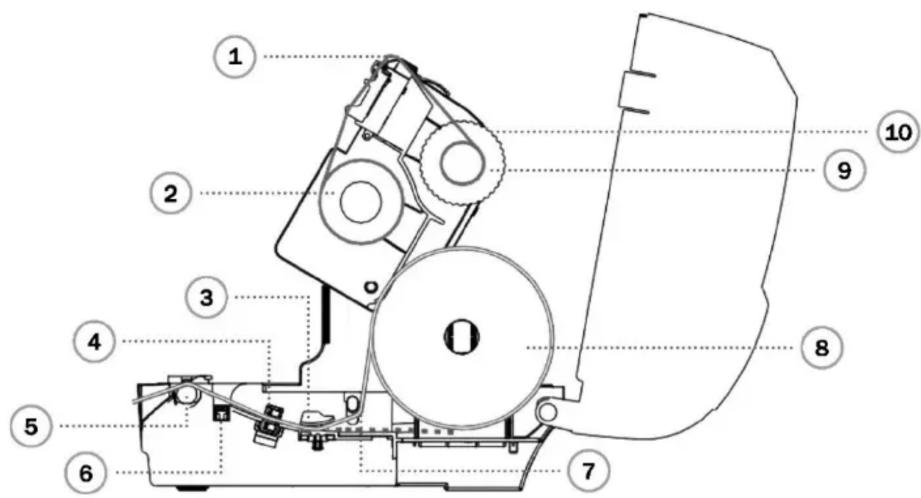

Chemin du support (intérieur)

..... Chemin du support (extérieur)

1 Tête d'impression
2 Ruban encreur
3 Guide du support
4 Capteur d'intervalle
5 Rouleau d'impression
6 Capteur de marque noire (Black Mark)
7 Barre du support
8 Support
9 Rouleau du ruban encreur
10 Moyeu de l'enrouleur de ruban

Fonction des boutons

1. Avancement des étiquettes

Lorsque l'imprimante est prête, appuyez sur le bouton pour faire avancer une étiquette jusqu'au début de la suivante.

2. Suspendre la tâche d'impression

Lorsque l'imprimante est en train d'imprimer, appuyez sur le bouton pour mettre en pause un travail d'impression.

Une fois l'imprimante en pause, le voyant clignote en vert. Appuyez à nouveau sur le bouton pour reprendre l'impression.

Outil de diagnostic de l'imprimante

L'outil de diagnostic est une boîte à outils qui vous permet de contrôler les paramètres et l'état de l'imprimante, de modifier les paramètres de l'imprimante, de télécharger des graphiques, des polices et des microprogrammes, de créer une police bitmap pour l'imprimante et d'envoyer des commandes supplémentaires à l'imprimante. Cet outil pratique vous permet d'examiner l'état et les paramètres de l'imprimante et de corriger les erreurs.

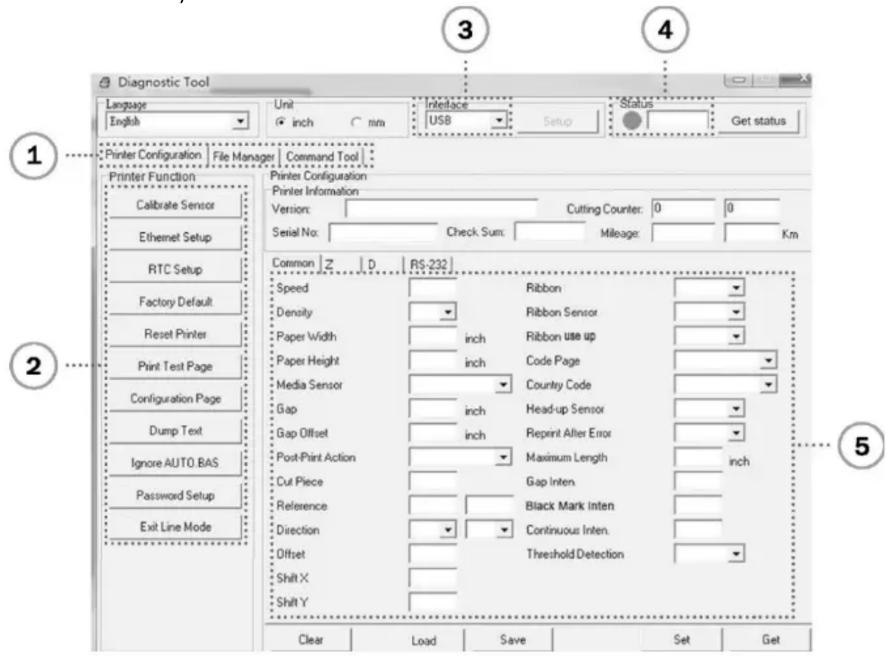

Démarrer l'outil de diagnostic

(1) Double-cliquez sur l'icône de l'outil de diagnostic (Diagnostic Tool.exe) pour lancer le logiciel.
(2) Cet utilitaire contient quatre fonctions (configuration de l'imprimante, gestionnaire de fichiers, gestionnaire de polices bitmap, outil de commande).

1 Onglets Propriétés
2 Fonctions de l'imprimante
3 Interface
4 État de l'imprimante
5 Configuration de l'imprimante

(3) Les fonctions détaillées dans le groupe de fonctions de l'imprimante sont énumérées ci-dessous

Fonction
Description

Calibrate Sensor	Calibrage des capteurs	Calibrez le capteur dans le champ Capteur de support du groupe de configuration de l'imprimante.
Ethernet Setup	Configuration Ethernet	Configuration de l'adresse IP, du masque de sous-réseau et de la passerelle pour le On-Board-Ethernet
RTC Setup	Configuration RTC	Synchroniser l'horloge de l'imprimante avec le PC
Factory Default	Réglage usine	Réinitialisez l'imprimante et rétablissez les paramètres par défaut.
Reset Printer	Réinitialiser l'imprimante	Redémarrez l'imprimante
Print Test Page	Imprimer une page de test	Imprimez une page de test
Configuration Page	Page de configuration	Imprimez la configuration de l'imprimante
Dump Text	Éditer le texte	Pour activer le mode dump de l'imprimante
Ignore AUTO.BAS	Ignorer AUTO.BAS	Ignorez le programme AUTO.BAS téléchargé
Password Setup	Configurer un mot de passeDéfinissez le mot de passe de l'outil de diagnostic
Exit Line Mode	Quitter le mode ligne	Sortez du mode ligne

* Pour plus d'informations et de fonctionnalités sur cette imprimante, consultez le manuel utilisateur contenu sur le CD.
* Les caractéristiques techniques, les accessoires, les pièces et les programmes peuvent être modifiés sans préavis.

Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans le contenu de la livraison. Si la Déclaration de Conformité est manquante, vous pouvez la demander par courrier à l'adresse du fabricant indiquée ci-dessous.

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid, Germany
