DA-81003 - Lecteur de code barre Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur de code-barres 2D sans fil
Marque	Digitus
Modèle	DA-81003
Dimensions	16,5 x 6,3 x 8,7 cm
Poids	150 g
Alimentation	Batterie rechargeable lithium 3,7 V / 2000 mAh
Connectivité	Bluetooth BLE (HID/SPP) et USB filaire
Portée sans fil	8 à 10 m en intérieur, 10 à 12 m en milieu ouvert
Type de balayage	Imagerie de zone (CMOS)
Vitesse de balayage	200 scans/s
Résolution	1D : ≥ 5 Mio, 2D : ≥ 10 Mio
Codes lus	1D (Code 128, EAN, UPC, etc.) et 2D (QR Code, Datamatrix, PDF417)
Lecture sur écran	Oui (QR codes et codes-barres)
Angles de scan	Rotation 360°, inclinaison ±60°, déclinaison ±60°
Indice de protection	IP54 (résistant à la poussière et aux éclaboussures)
Matériaux	ABS + PC, housse en silicone antichoc
Température de fonctionnement	-20 °C à 50 °C
Température de stockage	-40 °C à 70 °C
Humidité relative	5 – 95 % (sans condensation)
Systèmes d'exploitation supportés	Windows 8/10/11, Android 4.0+, iOS 8.0+, macOS 10, Linux
Mode de déclenchement	Manuel, continu, auto-induction
Confirmation de balayage	Signal sonore et témoin lumineux
Contenu de la livraison	Scanner, récepteur Bluetooth (USB A), support, câble USB-RJ45 2 m, guide d'installation rapide
Entretien et nettoyage	Chiffon propre, ne pas utiliser de javellisant ou détergent
Consignes de sécurité	Ne pas regarder directement la lumière LED ; éviter les champs magnétiques

FOIRE AUX QUESTIONS - DA-81003 Digitus

Comment appairer le scanner en Bluetooth avec mon ordinateur ?

Appuyez sur la gâchette du scanner (le témoin clignote). Activez le Bluetooth de l'ordinateur, recherchez le périphérique BLE SCAN, sélectionnez-le et confirmez l'appairage. Une fois réussi, vous entendrez deux bips et le témoin restera allumé fixe.

Comment passer du mode sans fil au mode filaire ?

Branchez le câble USB fourni au scanner et à votre appareil : le scanner passe automatiquement en mode filaire. Débranchez le câble pour revenir en mode sans fil (le Bluetooth se reconnecte automatiquement si déjà appairé).

Que faire si le scanner ne parvient pas à lire un code-barres ?

Vérifiez que le code-barres n'est pas endommagé ou sale. Nettoyez la fenêtre de numérisation avec un chiffon propre. Assurez-vous que le scanner est bien connecté (filaire ou Bluetooth) et que le mode de balayage approprié est actif. En cas de problème persistant, réinitialisez le scanner aux paramètres d'usine.

Comment réinitialiser le scanner aux paramètres d'usine ?

Scannez le code-barres Réinitialisation d'usine du scanner puis le code Restaurer les paramètres d'usine sans fil (ces codes se trouvent dans le manuel d'utilisation). Le scanner redémarrera avec les réglages par défaut.

Combien de temps faut-il pour charger la batterie et comment savoir si elle est pleine ?

La batterie se recharge via le câble USB. Le témoin rouge indique la charge en cours ; lorsque le témoin devient vert fixe, la charge est complète.

Le scanner fonctionne-t-il avec Windows 7 ?

Non, le scanner utilise la technologie Bluetooth BLE qui n'est pas prise en charge par Windows 7. Il fonctionne avec Windows 8, 10, 11, Android 4.0+, iOS 8.0+, macOS 10 et Linux.

Comment changer le mode de déclenchement (manuel, continu, auto-induction) ?

Scannez le code-barres correspondant au mode souhaité dans le manuel d'utilisation. Par défaut, le scanner est en mode auto-induction. Pour passer en mode manuel ou continu, scannez le code dédié.

Que signifie un bip long de deux secondes ?

Un bip long de deux secondes indique que la mémoire interne du scanner est pleine. Vous devez vider la mémoire ou télécharger les données stockées avant de pouvoir scanner à nouveau.

Comment lire un QR code sur un écran de smartphone ?

Placez le scanner à une distance de 4 à 18 cm de l'écran. Le scanner est conçu pour lire les QR codes sur les écrans. Assurez-vous que la luminosité de l'écran est suffisante et qu'il n'y a pas de reflets.

Quels sont les principaux codes-barres 1D et 2D supportés ?

En 1D : Code 128, EAN-8/13, UPC, Code 39, Code 93, GS1 DataBar, etc. En 2D : QR code, Datamatrix, PDF417. La liste complète est dans le manuel.

MODE D'EMPLOI DA-81003 Digitus

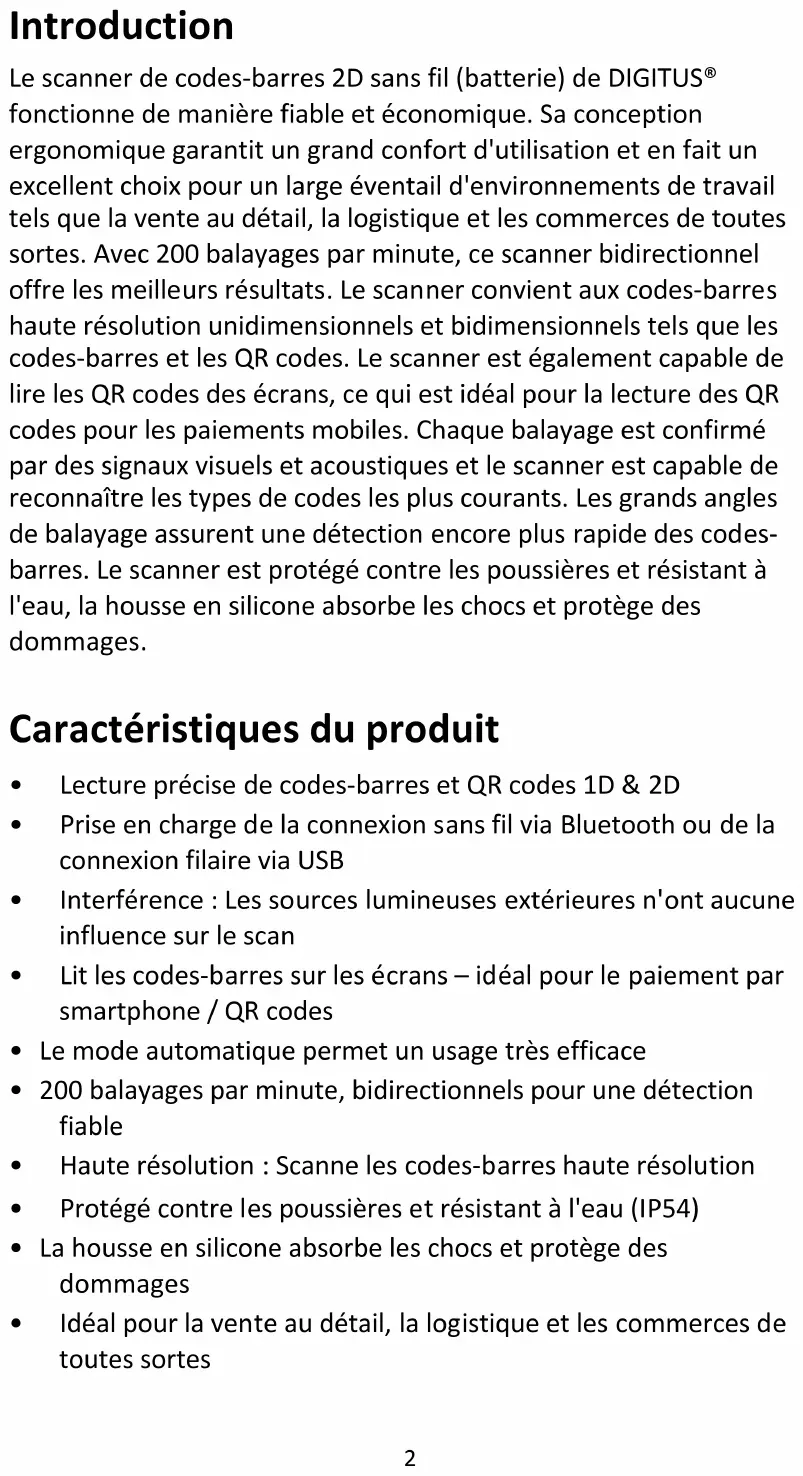

Le scanner de codes-barres 2D sans fil (batterie) de DIGITUS® fonctionne de manière fiable et économique. Sa conception ergonomique garantit un grand confort d'utilisation et en fait un excellent choix pour un large éventail d'environnements de travail tels que la vente au détail, la logistique et les commerces de toutes sortes. Avec 200 balayages par minute, ce scanner bidirectionnel offre les meilleurs résultats. Le scanner convient aux codes-barres haute résolution unidimensionnels et bidimensionnels tels que les codes-barres et les QR codes. Le scanner est également capable de lire les QR codes des écrans, ce qui est idéal pour la lecture des QR codes pour les paiements mobiles. Chaque balayage est confirmé par des signaux visuels et acoustiques et le scanner est capable de reconnaître les types de codes les plus courants. Les grands angles de balayage assurent une détection encore plus rapide des codes-barres. Le scanner est protégé contre les poussières et résistant à l'eau, la housse en silicone absorbe les chocs et protège des dommages.

Caractéristiques du produit

• Lecture précise de codes-barres et QR codes 1D & 2D
• Prise en charge de la connexion sans fil via Bluetooth ou de la connexion filaire via USB
• Interférence : Les sources lumineuses extérieures n'ont aucune influence sur le scan
• Lit les codes-barres sur les écrans – idéal pour le paiement par smartphone / QR codes
• Le mode automatique permet un usage très efficace
• 200 balayages par minute, bidirectionnels pour une détection fiable
  • Haute résolution : Scanne les codes-barres haute résolution
  • Protégé contre les poussières et résistant à l'eau (IP54)
• La housse en silicone absorbe les chocs et protège des dommages
• Idéal pour la vente au détail, la logistique et les commerces de toutes sortes

Contenu de la livraison

• 1 x scanner de codes-barres 2D, sur batterie, Compatible Bluetooth & QR codes
  • 1 x récepteur Bluetooth (USB A)
  • 1 x support de scanner
• 1 x câble USB – RJ45, 2 m
  • 1 x guide d'installation rapide

Consignes de sécurité

• NE PAS regarder directement la lumière LED.
  Ne pas regarder directement ou avec des instruments optiques le faisceau lumineux.
• NE PAS laisser le scanner à proximité de sources d'inflammation.
• Les composants internes ne doivent en aucun cas être entretenus.
• En ce qui concerne le bloc d'alimentation, une prise de courant doit être installée à proximité de l'équipement et doit être facilement accessible. Assurez-vous que l'alimentation électrique est stable pour que le scanner ou ses périphériques puissent fonctionner correctement.

Entretien & maintenance

• Utilisez un chiffon propre pour enlever la poussière de la fenêtre de numérisation et du boîtier du scanner. NE PAS utiliser/mélanger de javellisant ou de détergent.
• Maintenez le scanner à l'écart de tout aimant et champ magnétique pour éviter tout dysfonctionnement du laser.
• En cas de dysfonctionnement du scanner, notez le processus pour reproduire le problème et consultez le représentant commercial local.

Noter:

Le scanner est sans fil BLE, BLE ne prend pas en charge le système d'exploitation Win 7. Il prend en charge Win 8, Win 10, Win 11, Android 4.0, IOS 8.0, MAC OS10, système d'exploitation Linux.

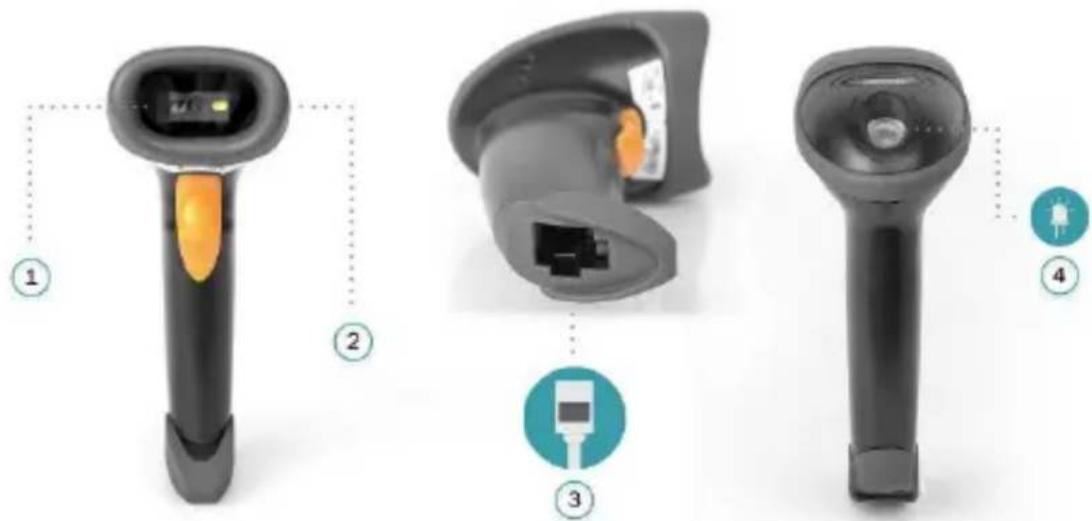

Aperçu du produit

1 Fenêtre de numérisation

3 Port RJ45

2 Housse en silicone antichoc

4 Témoin lumineux

Caractéristiques techniques

DIGITUS® Modèle	DA-81003
Système d'exploitation pris en charge :	Windows, Android, IOS, Linux
Interface :	USB
Longueur de câble :	2 mètres
Portée :	8 à 10 m en intérieur10 à 12 m en milieu ouvert
Mémoire interne :	2 Mo
Alimentation :	Batterie rechargeable 3,7 V /2000 mAhbatterie au lithium
Caractéristiques électriques :	3,3 – 5 VCC, 120 mA, 0,8 μA en veille
Type de balayage :	Imagerie de zone
Capteur :	Capteur photographique CMOS
CPU :	ARM 32-bit Cortex
Source lumineuse :	LED (CMOS)
Mode de déclenchement :	Manuel / continu / auto-induction
Temps d'intervalle de l'auto-induction :	1 seconde
Temps de commutation déclenchement/auto-induction :	pour le scanner de codes-barres 2D, il faut numériser le code-barres sur le manuel d'utilisation pour passer du mode auto-induction (automatique) à un autre mode de déclenchement.
Confirmation du balayage :	Signal sonore et témoin lumineux
Contraste d'impression :	≥ 25 %
Nombre de scans :	200 scans/s
Résolution :	1D : ≥ 5 Mio2D : ≥ 10 Mio
Taux d'erreur binaire :	1/5 millions, 1/20 millions
Largeur de balayage :	10 cm
Profondeur de champ :	EAN-13 : 4 ~ 20 cm (13 Mio)Code128 : 4,5 ~ 25 cm (15 Mio)Code QR : 4,0 ~ 18 cm (15 Mio)
Angle de scan :	rotation : 360°,inclination : ± 60°,déclinaison : ± 60°
Interférence :	Source lumineuse artificielle
Symbologies :	1D : GS1 Data Bar, GS1-128, ISSN, MSI, Industrial 2 of 5, JAN-8, JAN-13, EAN-128, Code 32, IATA, ITF, ITF-14, Matrix 2 of 5, ITF-6, Rss limited, Rss Expanded, Deutsche 12, Industrial 25, Code 128,Codabar, UPC, CODA BAR,Code 39, Code 93, BIGCODE, EAN 8, EAN 13
	2D : PDF417, QR code, Datamatrix.
Matériaux du scanner :	ABS + PC
Durée de vie du bouton :	500000 fois
Indice de protection :	IP54
Température de fonctionnement :	0 °F à 120°F / -20 °C à 50 °C
Température de stockage :	-40 °F à 160°F / -40 °C à 70 °C
Humidité relative :	5 – 95 % (sans condensation)
Poids :	150 g
Dimensions :	16,5 x 6,3 x 8,7 cm

Codes-barres utiles

Mode de détection automatique

Réinitialisation d'usine du scanner

Restaurer les paramètres d'usine sans fil

Description des fonctions

1. Appairage du scanner de codes-barres Bluetooth

Appairage Bluetooth BLE HID : Scannez le code d'appairage « BLE HID », la LED clignote rapidement ; quand le témoin est allumé en continu, l'appairage est réussi.

Appairage Bluetooth BLE pass-through : Scannez le code d'appairage « BLE SPP », la LED clignote lentement ; quand le témoin est allumé en continu, l'appairage est réussi.

2. Recharge

Connectez le scanner au câble USB pour le charger.

Témoin lumineux rouge : Recharge

Témoin lumineux vert : Charge complète

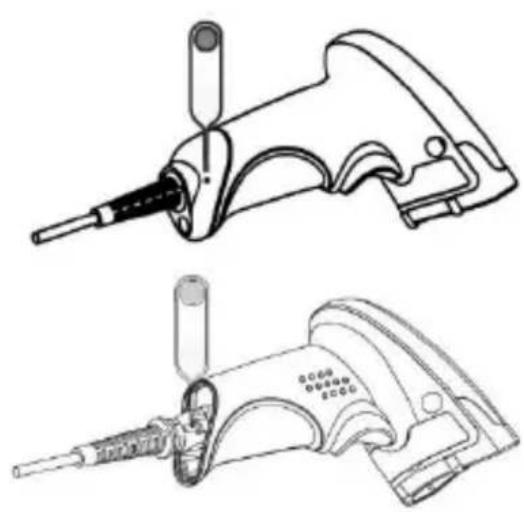

Utilisez l'épingle fournie ou un trombone et insérez-le dans le petit trou sur le côté de la poignée. Cela libère le verrouillage du câble et permet de le retirer facilement.

Témoin rouge : recharge

Témoin vert clignote : Appairage Bluetooth

Témoin vert reste allumé : appairage réussi

4. Signal sonore

Un bip court : La transmission des données a réussi.

Trois bips courts : Échec de l'appairage ; échec de la transmission des données.

Trois bips longs : Alarme de batterie faible.

Bip long pendant deux secondes : La mémoire est pleine.

5. Autres

1) Fréquence de fonctionnement du Bluetooth BLE : 2402 MHz – 2478 MHz.
2) Appairage Bluetooth BLE HID : Scannez le code d'appairage Bluetooth HID. Lorsque le scanner fonctionne sous un autre mode, le scanner s'éteint et la prochaine fois qu'il sera mis sous tension, vous pourrez accéder à l'appairage.
3) Appairage Bluetooth BLE SPP : Scannez le code d'appairage Bluetooth SPP. Lorsque le scanner fonctionne sous un autre mode, le scanner s'éteint et la prochaine fois qu'il sera mis sous tension, vous pourrez accéder à l'appairage.
4) Les modes de fonctionnement sont les suivants : Normal, inventaire et sans perte.

Codes-barres pour paramétrage Bluetooth

Mode d'appairage Bluetooth

Mode BLE HID (par défaut)

Paramètres de langue

Réglages de la mise en veille

Accéder aux réglages de la mise en veille

Chargement de données

Vitesse de chargement des données

Paramètres d'usine du réseau sans fil

Dépannage

Comment appairer le Bluetooth du scanner à un appareil :

1. Appuyez sur la gâchette du scanner, le témoin clignote.
2. Activez le Bluetooth de l'ordinateur portable, recherchez le
   périphérique Bluetooth « BLE SCAN », sélectionnez-le et
   appairez-le avec le scanner, une fois l'appairage réussi, il y a
   deux « bip » sonores, la lumière s'allume (sans clignoter).
   NB : l'utilisateur peut appairer le Bluetooth soit en appuyant sur
   la gâchette du scanner, soit en numérisant le code « Match »
   figurant dans le manuel de l'utilisateur.

Comment passer du mode sans fil au mode filaire :

1. Branchez le câble USB avec le scanner sur l'appareil, le scanner fonctionne en mode filaire.
2. Débranchez le câble USB avec le scanner de l'appareil, le scanner fonctionne en mode sans fil. (Si le scanner a déjà été couplé avec l'appareil, il n'est pas nécessaire de le coupler à nouveau en débranchant le câble USB, le Bluetooth sera automatiquement connecté.)

Rétablir les paramètres d'usine par défaut :

1. Scannez la « Réinitialisation d'usine du scanner » à la page 6
2. Scannez les "Paramètres d'usine de restauration sans fil" à la page 6

Noter:

Essayez de rétablir les paramètres d'usine lorsque la lecture du code-barres ou la fonction sans fil est anormale

Réinitialisation d'usine du scanner

Restaurer les paramètres d'usine sans fil

Informations système

• Plage de fréquences : 2400 – 2483,5 MHz
  • Puissance d'émission : < 4 dBm
  • Version du matériel : 20201114
  • Version du logiciel : 1.1.0

Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous.

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Allemagne

CE
