Type de produit	Enregistreur de données CO₂, humidité et température
Marque	Extech
Modèle	SD800
Dimensions (mètre)	132 x 80 x 32 mm (5,2 x 3,1 x 1,3")
Dimensions (sonde CO₂)	132 x 38 x 32 mm (5,2 x 1,5 x 1,3")
Poids (mètre)	240 g (0,53 lb)
Poids (sonde CO₂)	158 g (0,35 lb)
Alimentation principale	Adaptateur secteur AC 9 V (fourni) ou 6 piles AAA 1,5 V pour sauvegarde horloge
Affichage	LCD 60 x 50 mm (2,4 x 2,0") avec affichage simultané CO₂, température, humidité
Fonctions principales	Mesure et enregistrement de CO₂, humidité relative et température sur carte SD avec horodatage
Capteur CO₂	NDIR (infrarouge non dispersif), temps de réponse typique < 2 min pour 63% de la lecture finale
Capteur humidité	Capacitif de précision
Capteur température	Interne
Plage de mesure température	0,0 à 50,0 °C (32,0 à 122,0 °F)
Précision température	± 0,8 °C (≤ 50 °C) ; ± 1,5 °F
Plage de mesure humidité relative	10 à 90 %HR
Précision humidité relative	± 4 %HR (10 à 70 %) ; ± (4 % de la lecture + 1 %) (70 à 90 %)
Plage de mesure CO₂	0 à 3000 ppm (jusqu'à 3000 ppm avec précision spécifiée ; au-delà ±250 ppm typique)
Précision CO₂	± 40 ppm (≤ 1000 ppm) ; ± 5 % de la lecture (>1000 à ≤3000 ppm)
Support d'enregistrement	Carte mémoire SD (1 à 16 Go recommandée)
Intervalle d'échantillonnage	5, 10, 30, 60, 120, 300, 600 secondes ou automatique
Interface de sortie	RS-232 série
Température de fonctionnement	0 à 50 °C (32 à 122 °F)
Humidité de fonctionnement	< 90 % HR
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants agressifs.
Sécurité des piles	Ne pas jeter au feu, ne pas mélanger types de piles, respecter polarité. Jeter conformément aux réglementations locales.

FOIRE AUX QUESTIONS - SD800 Extech

Comment insérer une carte SD dans l'enregistreur SD800 ?

Ouvrez le couvercle sur le côté gauche de l'appareil et insérez la carte SD (capacité recommandée 4 à 16 Go) dans le logement prévu à cet effet. Veillez à ce que la carte soit formatée correctement (utilisez la fonction Sd F du menu SET si nécessaire).

Comment démarrer et arrêter l'enregistrement des données ?

Pour démarrer, appuyez sur le bouton LOGGER (marqué LOG) pendant plus de 2 secondes. L'écran affiche 'DATALOGGER' et un bip sonore retentit à chaque enregistrement si le son est activé. Pour arrêter, appuyez de nouveau sur LOGGER pendant plus de 2 secondes ; 'DATALOGGER' devient 'DATA'.

Que signifient les messages d'erreur 'CH..', 'LobAt' et 'No CArd' ?

'CH..' indique que la carte mémoire est pleine ou défectueuse. 'LobAt' signifie que les piles sont faibles. 'No CArd' signale qu'aucune carte SD n'est insérée.

Comment formater la carte SD avec l'appareil ?

Maintenez le bouton SET enfoncé pendant plus de 2 secondes pour entrer en mode configuration. Utilisez les touches ▲/▼ pour sélectionner 'Sd F', puis appuyez sur ▲ pour choisir 'Yes'. Confirmez avec le bouton ENTER (LOGGER) lorsque 'Ent' apparaît. Attention : cette opération efface toutes les données de la carte.

Comment régler la date et l'heure sur le SD800 ?

En mode configuration (maintenez SET 2 secondes), sélectionnez 'dAtE' avec le bouton SET. Utilisez ▲/▼ pour modifier le champ clignotant et ENTER pour passer au champ suivant. Appuyez sur SET pour quitter.

Comment transférer les données enregistrées vers un ordinateur ?

Retirez la carte SD de l'enregistreur et insérez-la dans le lecteur de carte de votre PC. Ouvrez le fichier .XLS avec Excel® ou un tableur. Les colonnes affichent le numéro, la date, l'heure et les valeurs mesurées (humidité, température, CO₂) avec leurs unités.

Que faire si l'écran reste figé ou ne répond plus ?

Utilisez un trombone ou un objet pointu pour appuyer sur le bouton RESET situé sur le côté de l'appareil. Cela réinitialise le processeur sans effacer les données de la carte SD.

Comment remplacer les piles de l'enregistreur ?

Retirez la vis du couvercle du compartiment à piles à l'arrière de l'appareil. Remplacez les 6 piles AAA (type alcaline) en respectant les polarités indiquées. Replacez et revissez le couvercle. Les piles servent de sauvegarde pour l'horloge lorsque l'adaptateur secteur n'est pas branché.

Comment régler la compensation d'altitude pour les mesures de CO₂ ?

En mode configuration, utilisez les touches ▲/▼ pour sélectionner 'Hlgh-' (en mètres) ou 'HlghF-' (en pieds). Ajustez la valeur avec ▲/▼ pour correspondre à l'altitude de votre site de mesure, puis appuyez sur ENTER pour valider.

Puis-je utiliser n'importe quelle carte SD avec le SD800 ?

La carte SD doit avoir une capacité minimale de 1 Go et être formatée au format FAT. Évitez d'utiliser des cartes formatées par d'autres appareils (caméras, etc.). Il est recommandé d'utiliser une carte de 4 à 16 Go et de la formater via le menu Sd F de l'appareil pour éviter les problèmes de compatibilité.

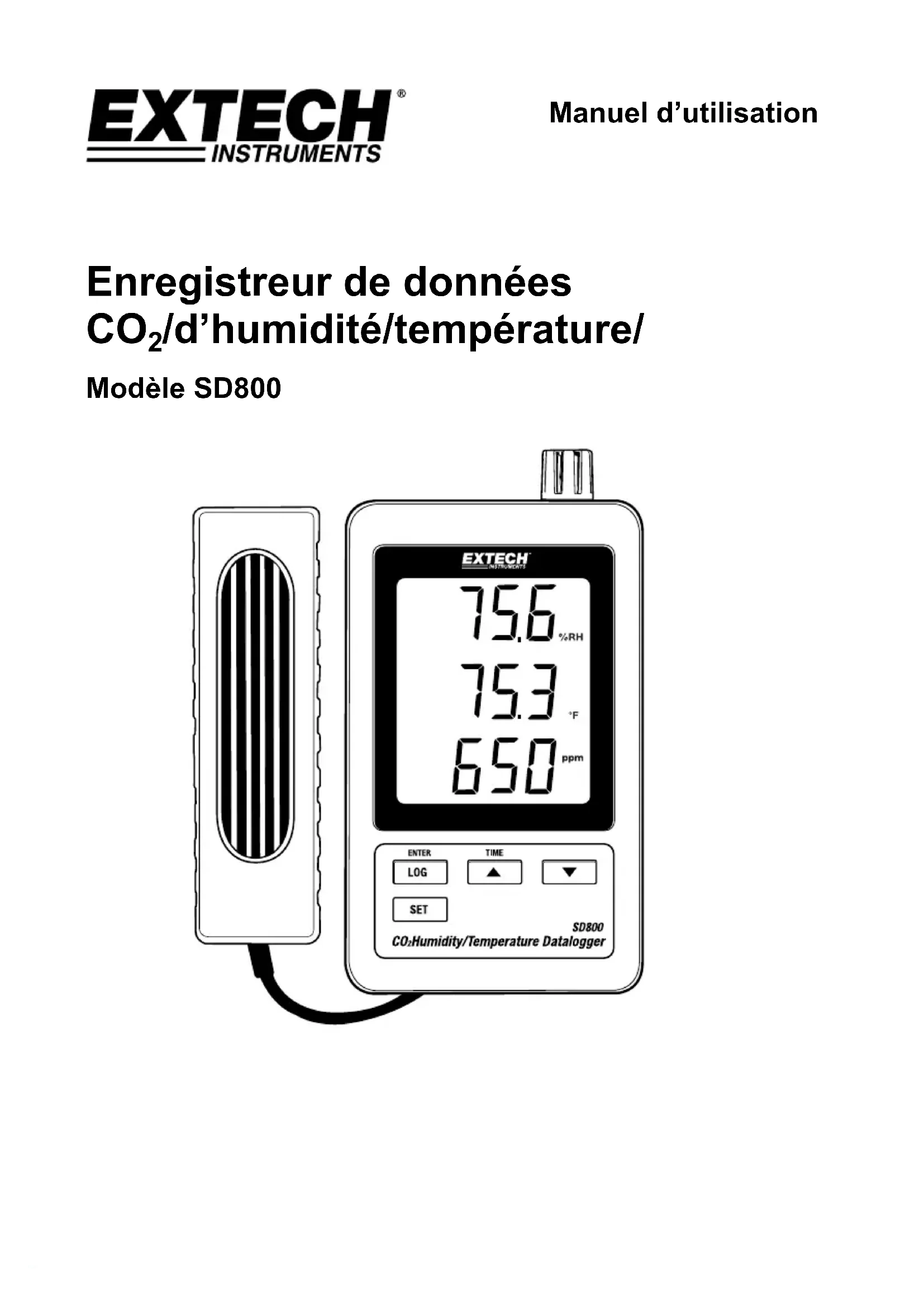

MODE D'EMPLOI SD800 Extech

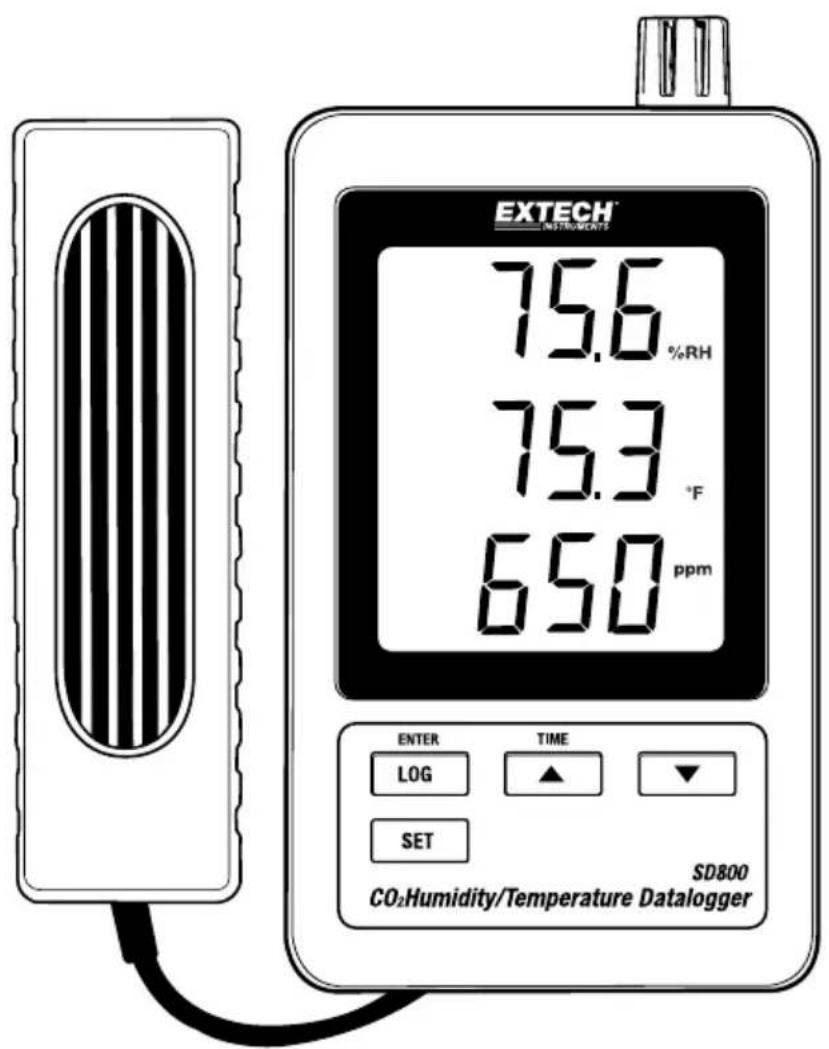

Enregistreur de données CO₂/d'humidité/température/

Modèle SD800

EXTECH® INTECH/2017 75.6 %RH 75.3 °F 650 ppm ENTER LOG TIME ▲ ▼ SET SD800 CO₂Humidity/Temperature Datalogger

Introduction

Toutes nos félicitations pour votre acquisition de l'enregistreur de données CO₂/d'humidité/température Extech SD800. Cet appareil mesure, affiche et stocke les lectures relatives au CO₂, à la température et à l'humidité relative. Les données sont enregistrées sur une carte SD et transférées vers un PC. S'il vous plaît visitez le site Web de Extech Instruments (www.extech.com) pour vérifier la dernière version de ce Guide de l'utilisateur. Extech Instruments est une norme ISO-9001 entreprise certifiée.

Caractéristiques

• Ecran LCD permettant d'afficher simultanément des données relatives à la concentration de dioxyde de carbone, à la température et à l'humidité relative.
• L'enregistreur de données horodate et enregistre les lectures sur une carte SD au format Excel® pour permettre leur transfert en toute facilité vers un PC.
  • Vitesse de prise de mesure réglable : 5, 10, 30, 60, 120, 300, 600 secondes.

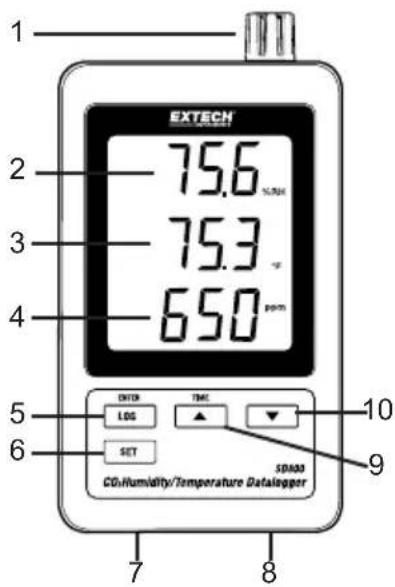

Description du produit

1. Capteur d'humidité/de température
2. Affichage de l'humidité
3. Affichage de la température
4. Affichage du CO2
5. Bouton LOG (ENTER)
6. Bouton SET (Régler)
7. Prise de l'adaptateur de courant AC
8. Prise de la sonde CO2
9. Bouton TIME (durée)▲

10. Bouton ▼

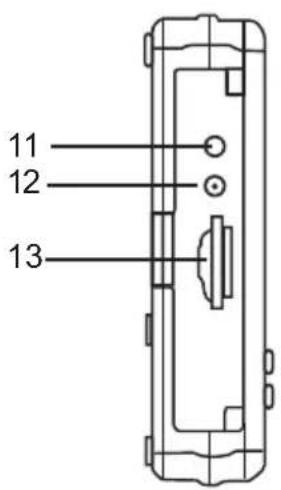

11. Touche Reset (Réinitialisation)

12. Sortie RS-232
13. Logement de carte mémoire SD

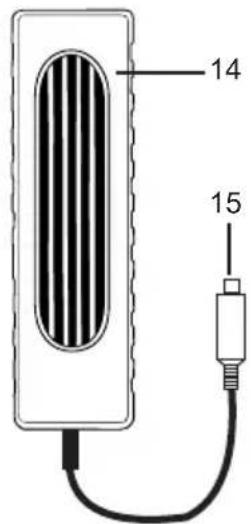

14. Sonde CQ
15. Fiche CQ

1 EXTECH 2 75.6 °C 3 75.3 °F 4 650 ppm 5 ENTER TIME LOG ▲ SET SPADD CO/Humidity/Temperature Datalegger 7 8 9 10

11 12 13

14 15

Remarque : Le compartiment à piles et le support inclinable se trouvent sur la partie arrière de l'appareil.

Pairage

1. Raccordez la sonde CO _2 à l'enregistreur de données en insérant la fiche dans le connecteur au bas de l'enregistreur.
2. Raccordez l'adaptateur de courant AC à l'enregistreur de données en insérant la fiche dans le connecteur au bas de l'enregistreur.
3. Insérez 6 piles AAA dans le compartiment à piles. Si ces piles ne sont pas installées, l'horloge en temps réel sera remise à zéro chaque fois que l'adaptateur est déconnecté.

Enregistrement chronologique des données

1. Ouvrez le couvercle sur le côté gauche et insérez la carte SD

Remarque : La carte SD doit avoir une capacité minimale de 1 GO (une capacité de 4GB à16GB est conseillée).

Remarque : N'utilisez pas les cartes mémoires formatées par les autres appareils ou caméras. Afin de formater correctement la carte, suivez la procédure de formatage de carte mémoire décrite dans la section relative aux fonctionnalités avancées de ce manuel.

Remarque : L'heure de l'horloge interne doit être correctement réglée. Référez-vous à la section sur les fonctionnalités avancées de ce manuel pour régler l'horloge.

Remarque : La structure de données par défaut utilise un point décimal « . » comme indicateur de chiffre décimal. Référez-vous à la section sur les fonctionnalités avancées de ce manuel pour le changer en virgule « , ».

Remarque : Si la carte mémoire de SD n'est pas installée, « EMPTY » apparaîtra dans l'affichage

Remarque : Affichage de messages d'erreurs :

CH- CArd La carte mémoire est pleine ou il y a un problème avec cette dernière.

LobAt La pile est basse.

No CArd La carte SD n'est pas insérée.

1. Appuyez sur le bouton LOGGER (Enregistreur) pendant plus de 2 secondes pour commencer l'enregistrement. « DATALOGGER » (Enregistreur de données) s'affichera à l'écran et l'appareil émettra un signal sonore chaque fois que les données sont enregistrées (si le signal sonore est activé).
2. Pour arrêter l'enregistrement de données, appuyez sur le bouton LOGGER pendant plus de 2 secondes. « DATALOGGER » deviendra « DATA » (Données) et l'appareil commencera le compte à rebours à travers les données enregistrées.

REMARQUE : Pour éviter une corruption des données, ne retirez pas la carte mémoire sans arrêter convenablement la fonction d'enregistrement.

Vérification de l'heure/de la date/du débit d'échantillonnage

Appuyez et maintenez enfoncé le bouton TIME (Heure) pendant plus de 2 secondes et l'écran fera défiler les informations sur la date, l'heure et le débit d'échantillonnage.

Structure de données de la carte SD

1. Lorsque la carte SD est introduite pour la première fois dans l'enregistreur de données, le dossier CHA01 est créé.
2. La première session d'enregistrement de données créera ensuite un fichier CHA01001.XLS. Toutes les données seront enregistrées dans ce fichier jusqu'à ce que le nombre de colonnes atteigne 30 000.
3. Après 30 000 colonnes, un nouveau fichier CHA01002.XLS sera créé. Cette procédure est répétée après toutes les 30 000 colonnes jusqu'à CHA01099.XLS. Un nouveau dossier CHA02 est alors créé, et le même processus reprend. CHA10 est le dossier final.

Transfert de données vers un PC

1. Retirez la carte mémoire de l'enregistreur de données et branchez-la dans la fente de la carte SD sur le PC.
2. Démarrez Excel® et ouvrez le fichier de données sur la carte mémoire à partir d'un tableur. Le fichier s'affichera tel qu'indiqué sur l'image ci-dessous.

	A	B	C	D	E	F	G	H	I	J	K
1	Position	Date	Time	Ch1_Value	Ch1_Unit	Ch2_Value	Ch2_unit	Ch3_Value	Ch3_unit
2	1	1/27/2010	14:14:32	47.6	%RH	72.2	DEGREE F	1086	PPM
3	2	1/27/2010	14:14:33	47.6	%RH	72.1	DEGREE F	1077	PPM
4	3	1/27/2010	14:14:40	48	%RH	72.1	DEGREE F	1186	PPM
5	4	1/27/2010	14:14:54	48.4	%RH	72	DEGREE F	1106	PPM
6	5	1/27/2010	14:15:16	48.7	%RH	71.9	DEGREE F	1106	PPM
7	6	1/27/2010	14:17:36	49.2	%RH	71.8	DEGREE F	1055	PPM
8	7	1/27/2010	14:39:04	47.6	%RH	72.3	DEGREE F	1063	PPM
9	8	1/27/2010	14:52:40	46.5	%RH	72.5	DEGREE F	1040	PPM
10	9	1/27/2010	15:07:27	45.8	%RH	72.7	DEGREE F	1106	PPM
11	10	1/27/2010	15:07:34	45	%RH	72.7	DEGREE F	1114	PPM
12	11	1/27/2010	15:07:41	39.9	%RH	72.7	DEGREE F	1121	PPM
13	12	1/27/2010	15:07:48	38.4	%RH	72.7	DEGREE F	1126	PPM
14	13	1/27/2010	15:08:02	37.4	%RH	72.7	DEGREE F	1125	PPM
15	14	1/27/2010	15:08:16	36.2	%RH	72.7	DEGREE F	1108	PPM
16	15	1/27/2010	15:26:03	28.7	%RH	80.2	DEGREE F	892	PPM
17	16	1/27/2010	15:26:09	28.7	%RH	80.2	DEGREE F	895	PPM
18	17	1/27/2010	15:28:02	28	%RH	81.3	DEGREE F	858	PPM
19	18	1/27/2010	15:28:58	27.6	%RH	81.8	DEGREE F	883	PPM
20	19	1/27/2010	15:30:02	27.2	%RH	82.4	DEGREE F	880	PPM
21	20	1/27/2010	15:31:40	26.5	%RH	83.2	DEGREE F	871	PPM
22	21	1/27/2010	15:32:15	26.5	%RH	83.5	DEGREE F	900	PPM
23	22	1/27/2010	15:34:43	25.6	%RH	84.6	DEGREE F	874	PPM
24	23	1/27/2010	15:34:57	25.4	%RH	84.7	DEGREE F	863	PPM
25	24	1/27/2010	15:36:14	25.3	%RH	85.2	DEGREE F	843	PPM
26	25	1/27/2010	15:37:17	24.9	%RH	85.7	DEGREE F	852	PPM

Paramètres avancés

La fonction SET (Réglage) est utilisée pour :

• Formater la carte mémoire SD
  • Régler la date et l'heure
• Régler le temps d'échantillonnage
  • Régler le signal sonore sur ON/OFF
  • Régler le chiffre décimal de la carte SD
• Sélectionner les unités de température
• Régler la sortie des données RS232 sur ON/OFF
• Réglez la compensation de la hauteur du CO _2 en mètres

• Réglez la compensation de la hauteur du CO _2 en pieds

• Appuyez et maintenez enfoncé le bouton SET pendant plus de 2 secondes pour entrer en mode de configuration. La première fonction (Sd F) s'affichera à l'écran. Appuyez sur le bouton SET pour faire défiler les sept fonctions. Utilisez les boutons ▲ et ▼ pour régler la fonction sélectionnée. Utilisez le bouton LOGGER pour faire défiler les champs dans une fonction. Au mode SET, si aucun bouton n'est appuyé au bout de 5 secondes, l'enregistreur de données retournera au mode standard.

• Sd F - Formater la carte SD. Appuyez sur la touche ▲ pour sélectionner Yes (oui) ou no (non). Pour oui, appuyez sur le bouton Entrée. Lorsque l'option Oui et Ent apparaissent, appuyez de nouveau sur la touche Enter pour formater la carte et effacer toutes les données existantes. L'écran affichera un clignotement oui et ESC alors que la mémoire est effacée et formatée.

• dAtE – Réglez la date et l'heure. Appuyez sur les boutons ▲ ou ▼ pour régler le champ sélectionné. Appuyez sur le bouton Enter pour enregistrer la valeur et faire défiler les différents champs.

• SP-t – Réglez le débit d'échantillonnage. Appuyez sur le bouton ▲ pour sélectionner le débit d'échantillonnage de votre choix et sur Enter pour enregistrer la sélection. Les sélections sont : 5, 10, 30, 60, 120, 300, 600 secondes et AUTO. Au mode AUTO (Automatique), les données seront enregistrées à chaque fois qu'il y a un changement de température de plus d'1 degré, > 1 %RH ou > 50 ppm

• bEEP - Réglez le signal sonore sur ON ou OFF Appuyez sur le bouton ▲ pour sélectionner ON ou OFF et sur Enter pour enregistrer la sélection.

• dEC - Régler le chiffre décimal de la carte SD. Appuyez sur le bouton ▲ pour sélectionner USA (décimal) ou Euro (virgule) et sur Enter pour enregistrer la sélection.

• t-CF - Réglez l'unité de température sur °F ou °C et la presse Entre emmagasiner la sélection

• rS232 - Réglez la sortie des données RS232 sur ON/OFF Appuyez sur le bouton ▲ pour sélectionner ON ou OFF et sur Enter pour enregistrer la sélection.

• Hlgh- - Réglez la compensation de la hauteur pour le CO _2 en mètres. Appuyez sur les boutons ▲ ou ▼ pour adapter le champ sélectionné à la hauteur (altitude) du lieu de mesure. Cela permettra d'améliorer la précision de la mesure.

• HlghF- - Réglez la compensation de la hauteur pour le CO _2 en pieds. Appuyez sur les boutons ▲ ou ▼ pour adapter le champ sélectionné à la hauteur (altitude) du lieu de mesure. Cela permettra d'améliorer la précision de la mesure.

• ESC – Quittez le mode de réglage. Appuyez sur le bouton SET pour revenir au fonctionnement normal.

REINITIALISATION du système

S'il arrive que le CPU ne réagisse pas à la pression des touches ou si l'appareil semble figé, appuyez sur le bouton RESET sur le côté de l'enregistreur de données (utilisez un trombone ou un objet pointu similaire) pour remettre l'appareil en fonctionnement.

Interface RS232

Une sortie série est disponible et permet de relier l'appareil au port série d'un PC. Appelez l'assistance technique pour plus d'informations sur cette interface.

Avertissement, Installation et remplacement de la pile

1. Lorsque l'adaptateur de courant AC n'est pas connecté et que l'icône de piles faibles
   s'affiche à l'écran, les piles sont faibles et doivent être remplacées. Pour remplacer ou installer des piles, retirez la vis Philips qui maintient en place le couvercle du compartiment à pile situé à l'arrière et soulevez le couvercle.
2. Remplacez les piles AAA (utilisez les piles alcalines durables) en respectant la polarité.
3. Remplacez et vissez le couvercle.

Les utilisateurs aux États-Unis sont juridiquement liés par l'ordonnance Batterie pour retourner les piles usagées aux points de collecte de la communauté ou quand les batteries/accumulateurssontvendus.

Élimination dans les ordures ménagères ou des déchets est interdite. Élimination: Suivez les stipulations légales en ce qui concerne la cession de l'appareil à la findesoncycledevie

Rappelsdesécuritédelabatterie

• S'il vous plaît jeter les piles de façon responsable, respecter local, étatique et règlements fédéraux en ce qui concerne l'élimination des piles.
• Ne jetez jamais les batteries au feu. Les piles peuvent exploser ou fuir.
• Ne mélangez jamais les types de piles. Toujours installer des piles neuves du même type.

Ecran LCD, 60 x 50 mm (2,4 x 2,0")

Capteurs de mesure Température : Capteur interne

Humidité relative : Type de capacité de précision

CO₂: NDIR (infrarouge non dispersif)

Type de réponse du CO₂ habituellement <2 min. pour 63% de la lecture finale

Carte mémoire Carte mémoire SD, 1 à 16 GO

Durée d'échantillonnage de

l'enregistreur de données 5/10/30/60/120/300/600 secondes ou automatique.

Compensation de température Automatique

Fréquence de mise à jour de

l'affichage Approx. 1 seconde

Sortie de données RS 232

Température de fonctionnement 0 à 50°C (32 à 122°F)

Humidité de fonctionnement Inférieure à 90 % d'HR

Alimentation Adaptateur de courant AC de 9 V.

Six (6) piles 1.5 V de type AAA (UM4) pour l'alimentation de secours de l'horloge

Poids Mètre : 240 g. (0.53 lb). Sonde 158 g (0,35 lb)

Dimensions Mètre : 132 x 80 x 32 mm (5,2 x 3,1 x 1,3")

Sonde: 132 x 38 x 32 mm (5,2 x 1,5 x 1,3")

	Gamme	Résolution	Précision (RDG)
Température	0,0 à 50,0 °C	0,1°C	± 0,8°C
	32,0 à 122,0°F	0,1°F	± 1,5°F
Humidité relative	10 à 70%	0,1%	± 4% d'HR
	70 à 90%		± (4% de la lecture + 1% d'HR)
CO2	≤ 1000 ppm :	1 ppm	± 40 ppm
	>1000 à ≤3000 ppm :		± 5% de la lecture
	>3000 ppm		±250 ppm habituellement

Remarque : Les tests des spécifications ci-dessus ont été réalisés avec une puissance du champ RF inférieure à 3 V/M et une fréquence inférieure à 30 MHz uniquement.

Tous droits réservés, y compris le droit de reproduction, en tout ou en partie, sous quelque forme que ce soit.

ISO-9001 Cert.
