TKG150 - équipements de mesure Extech - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Jauge d'épaisseur à ultrasons numérique avec enregistreur de données
Marque	Extech (FLIR Systems)
Modèle	TKG150
Dimensions	127 mm (L) x 76,2 mm (l) x 31,75 mm (H)
Poids	0,23 kg (8 onces)
Alimentation	2 piles alcalines AA, autonomie jusqu'à 200 h (40 h avec rétroéclairage)
Gamme de mesure d'épaisseur	0,20 à 508 mm (0,008 à 20 pouces) selon matériau, température et transducteur
Résolution	0,01 mm (0,001 po) ou 0,1 mm (0,01 po)
Précision	±0,004 po sur acier propre; jusqu'à ±0,001 po dans des conditions idéales
Unités	Pouces, millimètres, microsecondes
Fonctions principales	Mesure d'épaisseur, calibrage vitesse/zéro, mode Echo-to-Echo, B-Scan, enregistreur de données (50 000 lectures), alarmes sonores/visuelles/vibrations, clavier lumineux, maintien (Hold), gel (Freeze), Fast (20 Hz), gain réglable, mode différentiel
Affichage	Écran graphique LCD monochrome 128 x 64 pixels, rétroéclairage LED
Température de fonctionnement	-20 à 50 °C (-4 à 122 °F)
Température de surface mesurée	Jusqu'à 537 °C (1000 °F) selon la sonde
Transducteurs compatibles	Liste sélectionnable via menu; remplacement automatique de la ligne à retard
Entretien et nettoyage	Nettoyer l'embout du transducteur après usage; éviter le gel de couplage excessif; stocker à température ambiante
Sécurité	Ne pas utiliser en zones dangereuses ou explosives; utilisation par opérateur qualifié uniquement
Pièces détachées et réparabilité	Transducteurs, câbles, gel de couplage, piles; réparation et calibrage par FLIR/Extech ([e-mail])
Garantie	2 ans (limitée)
Accessoires inclus	Jauge, transducteur DK-537 (5 MHz, 0,375 po), manuel, câble, gel de couplage, étui de transport

FOIRE AUX QUESTIONS - TKG150 Extech

Comment calibrer la jauge TKG150 ?

Le calibrage s'effectue via le menu Calibration. Vous pouvez calibrer la vitesse uniquement, le zéro uniquement, ou les deux simultanément à l'aide d'une cale étalon d'épaisseur connue. Suivez les instructions à l'écran pour ajuster les valeurs.

Que faire si l'écran affiche LOS ?

LOS signifie Loss of Signal (perte de signal). Cela peut être dû à un manque de gel de couplage, une surface rugueuse, une sonde usée ou une température élevée. Vérifiez le couplage, nettoyez la surface ou remplacez le transducteur.

Comment utiliser l'enregistreur de données ?

Appuyez sur F1 (Save) en mode Mesure pour enregistrer une lecture. Utilisez F3 (Dir) pour accéder au répertoire, créer des fichiers linéaires ou grille, et consulter les données. Le TKG150 peut stocker jusqu'à 50 000 lectures.

Comment remplacer les piles ?

Dévisez le couvercle du compartiment à piles situé en bas de l'appareil. Remplacez les deux piles AA en respectant la polarité (bornes + vers le haut). Refermez le couvercle.

Qu'est-ce que le mode Echo-to-Echo ?

Le mode Echo-to-Echo permet de mesurer l'épaisseur du métal uniquement en ignorant les revêtements (peinture). Il utilise deux échos consécutifs de la paroi arrière. Activez-le dans le menu Measurements.

Comment régler l'alarme de vibration ?

Dans le menu Alarm, sélectionnez le type d'alarme (bas, haut, ou les deux). Activez l'option Vibra pour que la jauge vibre en cas de dépassement des seuils. Un symbole (.) apparaît sur l'écran.

Quelle est la fréquence de mesure en mode Rapide ?

Le mode Fast offre une fréquence de 20 mesures par seconde (contre 4 Hz en mode normal). Vous pouvez choisir Fast On, FastMin ou FastMax pour afficher la dernière valeur minimale ou maximale avant perte de signal.

Comment nettoyer le transducteur ?

Essuyez l'embout du transducteur avec un chiffon doux et sec. N'utilisez pas de solvants agressifs. Assurez-vous qu'il soit exempt de gel de couplage avant la mise sous tension pour un zéro automatique correct.

Puis-je utiliser des transducteurs d'autres marques ?

Le TKG150 est conçu pour fonctionner avec les transducteurs Extech sélectionnés dans la liste intégrée. L'utilisation d'autres modèles peut compromettre la précision. Contactez le support pour des recommandations.

Comment effectuer une réinitialisation d'usine ?

Depuis l'écran d'accueil, appuyez sur F2 (Reset). Vous pouvez réinitialiser la base de données, les paramètres ou tout. Confirmez en sélectionnant YES. Attention : cela efface toutes les données utilisateur.

MODE D'EMPLOI TKG150 Extech

Jauge dépaiseur à ultrasons numérique

TKG150

Jauge d'épaissur à ultrasons numérique avec Enregistreur de données

Extech Instruments

GARANTIE

FLIR Systems, Inc. garantit que cet appellél Extech Instruments est exempté de tous défains matériaux et de fabrication pendant deux ans à compter de la date d'envoi (une garantie limite de six mois s'applique aux capteurs et aux cables). Si le renvot de l'appelléur pour réparation deviennent nécessaire durant ou après la période de garantie, contacte le service du client pour autorisation. Pour obreoir les coordonnées, visée le site Web suivant www.extech.com. Un nombre d'autorisations du retour (AR) doit être délivré avant tout retour de produit. L'expropriateur prend a sa change des frais d'expélition, le frut, Assurance et l'emballage correct de l'apparil au fait de prévenir toute détermination durant le transport. Cette garantie ne s'applique pas aux dommages imputables à l'employeur telis que le Passage incorrent, un mauvais câblie, une utilisation non conforme aux specifications, un entretou ou une réparation incorrecte ou toute modification non autorisé. FLIR Systems, Inc. décline specifièment toute garantie on qu'àchéance ou apriétude à l'emploi prévu, et ne sera en aucun cas tenu responsable pour tout dommage consécutif, direct, indirect ou accidentel. La responsabilité totale de FLIR est limitée à la réparation ou au remplacement du produit. La garantie définite ci-dessus est inclusive et aucune autre garantie, crite ou orale, ne'est exprimée ou implicée.

Les informations contiennent dans le present document sont susceptibles d'être modifiées sans préavis et dérivées uniquement le produit définiants l'Introduktion du présence document. Le présence document est destiné à l'usage exclusif des clients d'Extech Instruments (née maçque de l'Air Systems, Inc.) aux fins de l'accord en vertu duquel le document est soumis, et aucune partie du billet document ne peut être représentée ou transmise si qu'elle forme ni part非法que moyen que ce soit, sans autorisation éricée prétable. Adresse pour toutes informations : l'Air Commercial Systems, Inc. 9 Townsend West, Nasbua NH, 03063 Esats-Unis

Les informations ou déclarations mentionnées dans le present document concernant la conformité pour l'usage, la capacité ou la performance des produits matériels ou algéniçés mentionnées ne peuvent être considérées comme contraignantes, mais seront définies dans l'accordé. conduit entre l'Air Systeme et le client l'Air Systeme à toute fois déployé tous les efforts raisonnables pour s'accorder que les instructions continues dans le document sont inférieçation et expropriés. Iutrales émettes ci-dessus impôritances. Pirr Systemes expliquera, le cas défianti, les problèmes qui ne sont éventuelles par traits par le document.

Tous autres nombres de produits mentionnés dans le present document peuvent être des marques commerciales de leurs entreprises respectives, et ils sont mentionnées à titre indicatif uniquement.

Copyright 2013 Flir Systems, Inc., Touss droits réservés

Imprimé aux Titars-Unis d'Amerique

RESPONSABILITE

Le contrôle par ultrasons est une fonction qui consiste a faire appel a l'apparil. approprié (combinaison de composantes électroniques, de transducteur, de cable et dc ygl de couplage) aux fins de l'inspection et a un opérateur qualifié qu'il maitrise l'utilisation du present manuel, les instruments et toutes les procédures de calibrage. Toutte mauvaise utilisation de ce matériel, ainsi qu'un calibrage incorrect, peut endommager gravement composantes, usines et installations, et provoquer des blessurs corporelles voir la mort.

TOUTES LES JAUGES DE PAISSEUR A ULTRASONS DE FLIR SYSTEMS NE PRESENT TAP DES SECURITE INTRINSQUE ET NE DOIVENT PAS IETR UTILISÉS DANS DES ZONES DANGEREUSTES OU PRESENTANT DES RISQUÉS D'EXPLOSION.

Il demeure entendue que l'opérateur de cet apparil est un contrôleur ayant reçu une formation ajustée ainsi que une qualification décernue par sa propre entreprise ou par un autre organisation externe pour désigner Ultrasons - niveau 1, une formation en classe de 40 heures en Théorie des ultrasons. Flir Systems et aueun de ses employés ou représentants ne peuvent être tenus responsables de la mauvaise utilisation de cet apparil quant à son utilisation prévue. Une formation ajustée, une totale compréhension de la propagation des ondes ultrasonores, une lecture approfondic du present manuel, un besoin ajusté du transducteur, une remise à zéro correcte du transducteur, une vitesse sonore correcte, des calcs étaillons appropriées, un longueur de cable appropriée, un besoin du gel de couplage approprié constituent tous autant de facteurs qui contributant au succès de la mesure aux ultrasons de l'épaissur. Il convient de faire preuve d'une prudence particulière lorsque les pieces d'essay seront suscept des surfaces rugucuscus ou peintes, en particulier les applications dans lesquelles la pièce d'essay est minué au départ, car la réplication des écchos est possible même si le transducteur est capable de mesurer l'épaissur souhaïree. En raison de l'usure ou du chauffage des transducteurs, les résultats peuvent être trop minces en raison d'un manque de sensibilité due à l'usure ou trop écais en raison du chauffage du transducteur, qualifié de « dérive »

Extech Instruments

Table des matieres

Table des matieres. 4

1 Mise en route. 4

A propos de la série TKG. 7

Probe Zero (Mise a zero de la sonde) 8

Fonctions du clavier 10

Touches de fonctions 11

Écran de visualisation 11

Niveau de charge des piles 13

Surveillance du niveau de charge des piles sur I'ecran 13

Remplacement des piles 13

2 Utilisations de base de la jauge. 14

Mise sous tension de la jauge 14

Execution d'une réinitialisation (TKG100) 16

Execution d'une réinitialisation (TKG150) 17

A propos de I'ecran. 19

3 Calibrage de la Jauge /Prise de mesures. 21

Calibrage de la vitesse uniquement 21

Calibrage de la vitesse et a zéro. 23

Calibrage à zéro uniquement 24

Manuel d'utilisation v2.8 11/13 - Jauge d'épaisseur à ultrasons,

modèles TKG100_TKG150

Calibrage de la ligne a retard 25

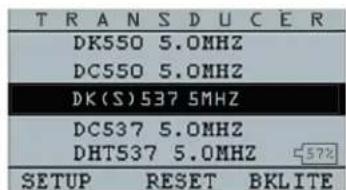

Remise a zéro automatique 25

Mode Mesure avec un Enregistreur de données (TKG150).28

Mode Mesure sans Enregistreur de données (TKG100) 29

4 Options de configuration du mode Mesure 31

Réglage de l'Horloge 33

Réglage du contraste de l'écran LCD 36

Comprehension d'une lecture LOS 36

Utilisation de l'option Hold (Maintien) 37

Utilisation de l'option Fast (Rapide) 38

Utilisation de l'option Gain (Augmentation) (TKG150 exclusivement)

41

Utilisation de l'option Diff. 43

Utilisation de l'option Alarme 44

Vibra' alarm (Alarme par vibration) (TKG150 uniquement): 49

Utilisation de l'option Echo-to-Echo (TKG150 exclusivement) 52

5 Fonctions speciales de la jauge 53

Utilisation de l'option Enregistrer (TKG150 exclusivement) 53

Utilisation de l'option Freeze (Figer) 55

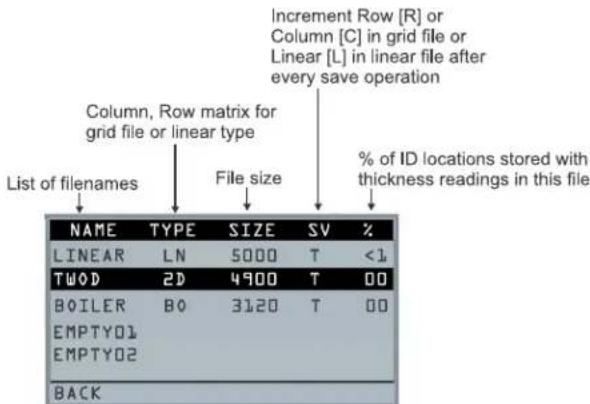

6 Utilisation du mode Répertoire de l'enregistreur de données

Selection d'un fichier linéaire personnelé 70

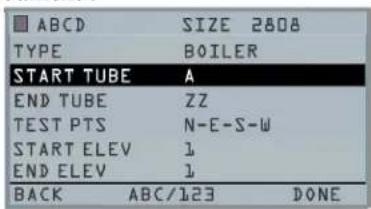

Selection d'un fichier de grille personnelé 70

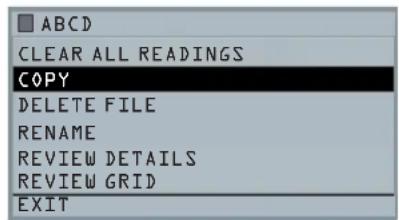

Consultation d'un fichier 73

Extech Instruments

Consultation d'un fichier linéaire 74

Consultation d'un fichier de grille 75

Renommage d'un fichier. 76

Copied'unfichier 80

Suppression d'un fichier 84

7 Spécifications techniques 86

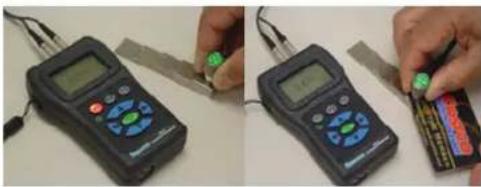

8 Options logicielles 90

B-Scan (TKG150 exclusivement) 91

Manuel d'utilisation v2.8 11/13 - Jauge d'épaissur à ultrasons,

modèlestKG100_TKG150

1 Mise en route

A propos de la série TKG

Les TKG100 et TKG150 sont des Jauges d'epaisleur mobiles, numériques et portatives. Les jauges d'epaiscur à ultrasons de la série TKG sont spécifiquement concuç pour mesurir l'epaiscur de la paroi restante des structures principalment en acir.

Vibralarm (fait viberer la jauge en cas de dépassement inférieur/supérieur de valeur d'épaisseur minimale/maximale définie)
Clavier lumineux pour une visualisation facile des valcurs d'cpaisscur « go-no go » (cn instance dc brevct)
Intelligence integree de remplacement automatique du transducteur (en instance de brevet)
Utilisation unique et programmable de la main gauche/main droite (cn instance dc brevct)
Autonomie des piles: jusqu'à 200 heures avec 2 piles AA

Petit boitier, facile à manipuler, ergonomique, moulé sur mesure et durable avec clavier en caoutchouc
Fonction dc mise a zéro automatique
Augmentation de gain

Extech Instruments

Le TKG100 est une jauge de base qui offre une interface utilisatrice simple embarquée dans le même boitant moulé sur mesure en plastique haute densité avec clavier en caoutchouque les autres modèles plus élaborés. Cette jauge offre des lectures d'épaissur fiables et précises sur la plupart des structures en acier avec accès à un seul côté.

1.e TKG150 comporte toutes les caractéristiques du TKG100 avec en plus :

Unc fonctionnalité d'enregistreur de données de 50 000 lectures (avec possibilité d'extension à 100 000) avec suivi complet de configuration
Trois fichiers prédéfinis pour linéaire, grille (avance dc ligne) ct grille (avance dc colonnc)
Mode Echo-to-Echo
Modc B-scan

Probe Zero (Mise à zéro de la sonde)

Lorsque vous mettez sous tension le TKG100 ou le TKG150 (dans le cadre du prsent manuel, à l'exception de l'enregistreur de données, les fonctions B-scan et Echo-to-Echo, les deux numeros de modèle sont interchangeables pour toute utilisation et tout calibrage de base), la jauge executée une remise à zéro automatique du transducteur (apres sclection par l'utilisateur du transducteur dans la liste) eliminant ainsi la nécessite

Manuel d'utilisation v2.8 11/13 - Jauge d'épaissur à ultrasons,

modèlestKG100_TKG150

d'une mise à zéro sur cale étalon (on-block zero). Le TKG100 et le TKG150 exécutentlectroniquémment la mise à zéro du transducteur à la mise sous tension et à un moment donné en cours de fonctionnement normal. Cette fonction garantit le fonctionnement du transducteur conformément aux procédures de mise à zéro electronique. Cette fonction est particulièrement importante sur les matérielux à haute temperature et lorsque le transducteur est usé.

Remarque importante : Veuillez vous assurer que le transducteur n'est couple avec la piece d'essai lorsque la jauge est mise sous tension en premier et que l'embout du transducteur n'est pas recouvert de gel de couplage. Le transducteur doit également être à la température ambiente, propre et sans aucune trace d'usure notable.

Extech Instruments

Fonctions du clavier

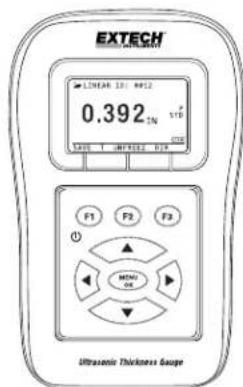

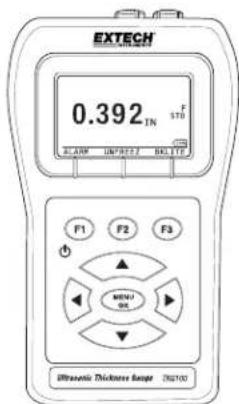

La figure ci après illustrc le clavier complet des jauges d'epaisscur de la sric TKG. Vucillez vous refercur au tablcau suivant qui repertoric la fonction dc chaque touche du clvier.

Touche	Fonction
	Touche fléchée ascendante
	Touche fléchée descendante
	Touche de navigation vers la gauche
	Touche de navigation vers la droite
	Symbolc On/Off (Activé/Désactivé)

Manuel d'utilisation v2.8 11/13 - Jauge d'épaisseur à ultrasons,

modèlestKG100_TKG150

	(sous la touche F1)
MOU OK	T'ouche MENU/OK
F1	T'ouche F1
F2	Touche F2
F3	T'ouche F3

Touches de fonctions

Les touches de fonctions ou touches F, notamment F1, F2 et F3 comportent diverscs fonctions de jauge et peuvent changer en fonction de l'ecran de visualisation. Visualisez la partie inférieure de l'ecran de visualisation afin de déterminer la fonction qui correspond à la touche F appropriée. Par exemple, F1 peut correspondre à la fonction Enregister, F2 à la fonction Figer ou F3 à la fonction Répertoire (Dir).

Écran de visualisation

La jauge est équipée d'un écran à cristaux liquides (LCD) de style graphique. La visualisation de l'écran est optime directement d'en haut ou légarrement sous la surface au lieu d'un côté à l'autre. Si les températures extérieures sont inférieures à 0^ ( 32^ ), la mise à jour des informations affichées sur l'écran peut être lente.

Extech Instruments

La série TKG est donc pour afficher les paramétres scélectionnés au centre de l'écran de visualisation.

F1

F2

F3

La partie supéricure de l'écran de visualisation du modele TKG150 affiche le nom du fichier, un numero d'identification, AA et 0001 pour la colonnc ou la ligne de la grille. La partie inférieure de l'écran agit comme un outil interactif qui vous permet de decideur mode de traitement de votrechoix concernant les informations affichees a l'écran. La partie centrale de l'écran affiche la valeur d'épaissieur, In, mm ou usec, le symbole Echo-toEcho, LOS (pour perte de signal), Freeze (Figer), Fast (Rapide), Min (Valeur minimale) ou Max (Valeur maximale),l'indicateur d'alarme,mode Différentiel,gain bas (Low), moyen (Med) ou clevc (High) ct pourcentage dc'autonomic restante des pilcs.

Manuel d'utilisation v2.8 11/13 - Jauge d'épaissur à ultrasons, modèles TKG100_TKG150

Niveau de charge des piles

Surveillance du niveau de charge des piles sur 1'écran

La série TKG affiche en permanncce le pourcentage de l'autonomie des pilcs dans le coin inférieur droit de l'écran de visualisation. Lorsque la jauge passé sous le niveau de 20% , l'indicateur clignote.

Remplacement des piles

Pour remplacer les piles, devissez le couvercle du compartment à piles situé dans la partie inférieure de la jauge, puis faites coulisser dehors les deux piles « AA » Remplacez-les par deux piles « AA » neuves en veillant à ce que les deux bornes positives soient orientées vers la partie supérieure de la jauge.

Extech Instruments

2 Utilisations de base de la jauge

Mise sous tension de la jauge

Pourmettressous tensionune desjaugesd'épaisseur de la sérieTKG,suivezlesétapesci-apres：

1. Appuyez sur la touche F1 et maintenez-la cnfoncée pendant plus de 3 secondes. Le symbole d'alimentation se trouve sous la touche F1 appose sur le clavier tel qu'illustré ci-après.

Symbole d'alimentation sous la touche

1. Les éléments suivants (ou similaires) s'affichent sur l'écran de visualisation de la jauge d'épaissur:

Manuel d'utilisation v2.8 11/13 - Jauge d'épaisseur à ultrasons, modèle TKG100_TKG150

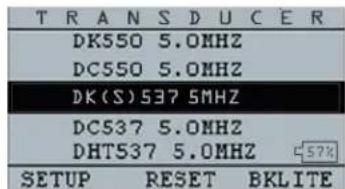

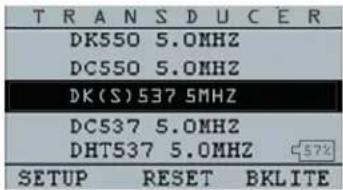

1. L'écran suivant qui s'affiche automatiquement est l'écran de seLECTION du transducteur également désigné sous le vocabile écran d'Accueil dans le manuel.

1. Sélectionnéz un transducteur à l'aide des touches fléchées ascendante et descendante, puis appuyez sur la touche OK. (Remarque importante : la sélection du transducteur s'affiche automatiquement le dernier transducteur utilisé avant de s'eteindre.)
2. Appuyez sur F1 pour selectionner l'option Configuration.
3. Appuyez sur F2 pour selectionner l'option Rinitialisation.
4. Appuyez sur F3 pour selectionner l'option Bklite.

Extech Instruments

Execution d'une réinitialisation (TKG100)

Vou puevez restaurer les parametres de la jauge TKG100 aux parametres d'usine par defaut en executant une reinitialisation de la jauge.

Remarque:L'executiond'une réinitialisation supprime définitivement tous les paramétres enregistrés à partir de la jauge et remplace les réglages avec les valeurs par défaut de l'usine.

Pour executer une réinitialisation, veuillez suivre les étapes ci-après :

1. A partir de I'ecran d'Accueil (I'ecran de selection du transducteur), appuyez sur la touche F2 Reinitialiser. L'ecran Reset (Reinitialiser) suivant s'affiche :

1. Appuycz sur la touche OK et l'invite ARE YOU SUREP? (VOULEZ-VOUS VRAIMENT ?) s'affiche. Appuyez sur YES (Oui), NO (Non) ou BACK (Retour) à l'aide des touches dc fonctions F1 F2 F3, selon votre souhait.

Manuel d'utilisation v2.8 11/13 - Jauge d'épaissur à ultrasons, modèles TKG100_TKG150

Execution d'une réinitialisation (TKG150)

Vous pouvez restaurer les parametes de la DATABASE (Base de données) et des PARAMETER (Parametes) du TKG150 à leurs valeurs par défaut de l'usine en une réinitialisation de la jauge ou vous pouvez réinitialiser les données des PARAMETER (Parametes) et de la DATABASE (Base de données) séparément.

Rémarque: L'exécution d'une réinitialisation supprime définitivement tous les paramètres enregistrés à partir de la jauge et remplace les réglages avec les valeurs par défaut de l'usine.

Pour executer une réinitialisation, vcuillez suivre les étapes ci-après :

1. À partir de l'écran d'Accueil (l'écran de selection du transducteur), appuyez sur la touchc F2 Réinitialiser. L'écran Reset (Réinitialiscr) suivant s'affichc :

1. Sélectionnez DATABASE (Base de données), PARAMETERS (Paramétres) ou ALL (Tout) à

Extech Instruments

l'aide des touches flechées ascendante et descendante, puis appuycz sur la touche MENU/OK.

1. L'invite ARE YOU SURE? (VOULEZ-VOUS VRAIMENT?) s'affichc. Appuyez sur YES (Oui), NO (Non) ou BACK (Rctour) à l'aide des touches de fonctions F1 F2 F3, selon votre souhait.
2. Remarque: l'exécution d'une réinitialisation de la base de données efface tous les fichiers contenus dans la base de données et conserve les trois premiers: Les fichiers de la base de données Lincar (Lincaire), d'augmentation du nombre de ligncs (Row) et d'augmentation du nombre de colonnes (Col) avec des lectures supprimées. Tous les fichiers créé par l'utilisateur dans la base de données sont effacés et supprimés.
3. Aprees execution d'une Reinitialisation, l'ecran d'Acauel s'affiche automatiquement.

Retro-éclairage

I.e retro-eclairage peut etre activé (On) ou desactive (Off) en appuyant sur la touche F3-Bklite. Le retro-eclairage peut egalement etre activé (On), desactive (Off) ou regle

Manuel d'utilisation v2.8 11/13 - Jauge d'épaisseur à ultrasons,

modèlestKG100_TKG150

sur Auto (Automatique) à l'aide de l'option Bklight dans le menu Configuration.

Remarque: L'activation permanente du retroéclairage réduit l'autonomie des piles.

Si vous reglez le retro-eclairage sur Auto (Automatique), le retro-eclairage s'active pendant les lectures actives et rcste allumc pendant 15 secondcs ou sauf indication contraire.

Remarque: En cas de réglage du rétro-eclairage sur Auto (Automatique) et de la jauge en mode Hold (Maintien), le rétro-eclairage s'eteint au bout de 15 secondes. Si vous souhaitez le maintien du rétro-eclairage allumé, vous devez alors activer le rétro-eclairage au lieu d'utiliser le mode Auto.

A propos de 1'ecran

Vouppouveztrouverlesinformationscocccnanttous lesjaugesd'épaissurde la sérieTKG,notammentle numero du modulo,lcnumberdcar versionctles coordonnecsa partir dc'ecran dcajaugc.Pour acceder a l'ecran,suivez lesétapesci-apres:

1. A partir de I'ecran d'Accueil (I'ecran de selection du transducteur), appuyez sur la touche F2 - Rcsct (Rcinitialiscr). L'ecran Reset (Rcinitialiscr) s'affichc.

2. Appuycz sur la touche F3 - About (A propos dc) L'ecran A propos de suivant s'affichc.

1. Appuyez sur la touche F1 - Exit (Quitter) pour returner à l'écran de scélection Reset (Rinitialiscr).

3 Calibrage de la Jauge

Le calibrage est le processus de réglage de la Jauge correspondant à un matériel et un transducteur spécifiques avant de procédér à des tests sur le matériel afin de s'assurcer de la précision de toutes les mesures effectues. Vous devez toujours exécuter un calibrage avant d'effectuer des mesures sur un matériel afin d'obtenir une précision standard.

Pour mcsurcr l'epaiscurd'un matiereau inconnu, vous devcze connaitre la vitesse du son dans lecit materiaiu inconnu. Pour déterminer la vitesse du son, vous pouvez utiliser une des méthodes ci-apres:

Calibrage de la vitescuniquement
- Calibrage de la vitesc et calibrage à zéro
- Calibrage à zéro uniquement
- Calibrage de la ligne à retard

Calibrage de la vitesse uniquement

Si vous effectuez des travaux sur une piece d'essai d'une épaissur connue mais faite d'un matériel inconnu, vous pouvez alors calibrer la vitesse du son dans le matériel inconnu en mcsurant lc temps de parcours de la principale détonation au premier écho de paroi arrirc. Au moyen de l'épaissur connue, vous pouvez calculer la vitesse du son correspondant au matériel inconnu.

Extech Instruments

Pour executer un calibrage, accedez au mode de mesure en prémier liou, puis appuycz sur Menu/OK. Ensuite, selectionnez l'option Calibrage a partir de I'ecran Menu, puis appuyez sur OK. L'ecran de mode Calibrage suivant (ou similaire) devrait s'afficher. Pour quitter I'ecran de calibrage sans executer de calibrage, appuyez sur OK. Pour passer au calibrage de la vitesse, veuillez suivre les instructions ci-apres.

Écran Cal de la version de TKG100 sans enregistrure de données

Pendant la prise dc mesures du gradin lc plus epais, selectionnez « VEL » en appuyant sur la touche F3. Apre selection de VEL, vous pouvez retirer le transducteur de la calc etalon. Si la valcur affichec est differente de la valcur connuc du gradin, ajustez la valcur affichac a I'aide des touches flachces ascendante et descendante a la valcur connuc du gradin. Appuycz sur OK pour executer lc calibrage. L'apparcil affichc brievement la valcur de vitesse calibree dans la partie superieure de I'ecran, puis returne au mode Mesure.

Manuel d'utilisation v2.8 11/13 - Jauge d'épaisseur à ultrasons,

modèlestKG100_TKG150

Calibrage de la vitesse et a zéro

Si vous dispossez d'une calc étalon à gradins d'une épaissur connuc mais faite d'un matériel inconnu, vous pouvces alors calibrcr le point zéro et la vitssc du son dans le matériel inconnu en mésurant le temps de parcours de la principale détonation au premier écho de parroi arrêté duogradin le plus mince et duogradin le plus écais.

Pour calibrer à la fois : à zéro et la vitesse simultanément, accédez d'abord au mode Calibrage tel qu'indiqué dans la section Calibrage de la vitesse uniquement. Pendant la prise de mesures du gradin le plus écais, Sélectionnez « VEL » en appuyant sur la touche F3. Àpres seLECTION de VEL, vous pouvez retarder le transducteur de la cale étalon. Si la valeur affichée est différente de la valeur connue du gradin, ajustez la valeur à l'aide des touches fléchées ascendante et descendante, puis appuyez sur la touche F1/CAL. Ensuite, pendant la mesure du gradin le plus mince, sélectionnç ZERO (Zéro) en appuyant sur la touche F2. Àpres seLECTION de ZERO, vous pouvez retarder le transducteur de la calc étalon. Si la valcur mésuréc est différente de la valeur connue du gradin, ajustez la valeur mesurée à l'aide des touches fléchées ascendante et descendante, puis appuyez sur OK. L'apparil affiche brièvement la valcur dc zéro calibre, puis returne au mode Mesure. Remarque : l'ordre de calibrage de la vitesse et de calibrage à zéro peut être inversé. En cas d'exécution du calibrage de la vitesse

Extech Instruments

avant le calibrage a zéro, la valeur de la vitesse calibree s'affiche au terme du processus de calibrage.

Calibrage à zéro uniquement

Si vous disposez d'une cale etalon à gradins d'une épaissur connue et d'une vitesse connue du son dans le matériel, vous pouvez alors calibrer le point zéro en mesurant le temps de parcours de la principale détonation au premier écho de paroi arrêté du gradin le plus mincc. Lc zéro calibre est le zéro calculé moins le zéro mscurc.

Pour mesurer avec précision l'épaisseur d'un matériel inconnu, vous doivent connaître la vitesse du son dans ledit matériel inconnu ainsi que les crircurs introduitcs par lcable et les composantes Electroniques. Il s'agit de la ligne a rtrand et de la valcur calibrée a zéro du transducteur.

Pour executer un calibrage a zéro, accédez au mode Cal tel qu'indiqué dans la section Calibrage de la vitssc uniquemment. Ensuite, pendant la prise de mesures du gradin le plus mincc, selectionncc « ZERO » en appuyant sur la touche F2. Àpres selection de ZERO, vous pouvez retarder le transducteur de la cale étalon. Si la valeur affichée est différente de la valeur connue du gradin, ajustez la valeur affichée à l'aide des touches fléchées ascendante et descendante à la valeur connue du gradin. Appuyez sur OK pour executer le calibrage. L'appareil

affiche brievement la valeur de zéro calibre dans la partie supérieure de l'écran, puis retournc au mode Mesurc.

Calibrage de la ligne à retard

Le calibrage de la ligne à retard est effectué lors de chaque mise sous tension de la jauge d'épaissieur et de chaque sélection d'un transducteur, ou en cas de seLECTION d'un transducteur différent en cours de fonctionnement normal.

Le calibrage de la ligne à retard est exécuté en mesurant l'echo du transducteur lui-même lorsqu'il est place sur un matériel et que la surface du transducteur n'est pas couverte de gel de couplage.

Dans des conditions normales d'utilisation, la surface du transducteur s'use avec le temps, phénomène qui reduit la sensibilité du transducteur. Lorsque vous mettez une des jauges d'épaissur de la série TKG et sélectionnez un transducteur, la jauge effectue des calculs automatiques et vous avertit (cn instance de brcvet) si la sensibilité du transducteur est trop faiblc et si le transducteur doit etre remplace.

Remise à zéro automatique

Pour executer une mise à zéro automatique (Automatic Zero ou Auto Zero), vous devez en premier lieu selectionner une option de transducteur à partir de l'écran

Extech Instruments

de sclection du transducteur, puis appuyez sur la touche Menu/OK.

Pour poursuivre la remise a zéro automatique (Auto Zero), vuillez suivre les étapes ci-après :

1. Suivez les instructions données sur chaque écran de visualisation ; la première de celles-ci vous invite à essuyer tout gel de couplage du transducteur, puis à patienter trois secondes. Ic décai d'attente est indiquedans l'affichage graphique changcant de l'horloge a quartiers affichec sur l'ecran de visualisation.

1. Au bout de trois secondes la jauge commence automatique la mise a zéro du transducteur. Pendant le calibrage de la ligne a retard un écran

Manuel d'utilisation v2.8 11/13 - Jauge d'épaissur à ultrasons, modèles TKG100_TKG150

apparait et affiche le message « Execution en cours de la mise à zéro »

1. Un message d'ajretissement s'affiche sur l'écran de visualisation si la ligne à retard est inférieure à la limite acceptable pour des mesures d'épaissur precises. Vous devrez replacer le transducteur ou sclectionncz la touchc F1 pour accuser reception du message d'avertissement, puis continuez à utiliser le même transducteur, qui présente peut-être une surface usée.
2. Au bout de trois secondes ou après confirmation du message d'advertissement, l'écran affiche les paramètres de l'instrument pendant 3 secondes avant d'acceder au mode Mesure.

Extech Instruments

4 Mode Mesure

Mode Mesure avec un Enregistreur de données (TKG150)

Pour l'enregistreur de données de la série TKG150
l'écran de visualisation en mode Mesure resemble à l'écran ci-après :

Pour poursuivre en mode Mesure, veillez suivre les étapes ci-apres :

1. Appuyez sur la touche F1 pour selectionner l'option Enregistrer T. (Veuillez vous reférer à : la section Enregistrer.)
2. Appuyez sur la touche F2 pour selectionner l'option Freeze (Figer). (Veuillez vous reférer à : la section Freeze [Figer].)
3. Appuycz sur la touche F3 pour selectionner l'option Dir (Répertoirc). (Vcuillez vous reférçar à : la section Récpertoirc.)
4. Appuyez sur la touche Menu / OK pour selectionner l'option Menu. (Veuillez vous reférer à : la section Menu.)

Manuel d'utilisation v2.8 11/13 - Jauge d'épaissur à ultrasons,

modèlestKG100_TKG150

Mode Mesure sans Enregistreur dc données (TKG100)

L'ecran de visualisation du TKG100 en mode Mesure
resemble à l'ecran ci-après :

Pour poursuivre en mode Mesure, veillez suivre les étapes ci-apres:

1. Appuyez sur la touche F1 pour sclectionner l'option Alarme. (Veuillez vous reférer à : la section Alarme.)
2. Appuyez sur la touche F2 pour selectionner l'option Freccze (Figer). (Veuillez vous reférer à : la section Freeze [Figer].)
3. Appuyez sur la touche F3 pour contrôler le rétro-eclairage de l'écran. (Vcuilcz vous reférer à : Rétro-eclairage de l'écran)

Extech Instruments

1. Appuyez sur la touche Menu / OK pour selectionner l'option Menu. (Veuillez vous reférer à : la section Mcnu.)

Remarque: Les可以选择 pour F1, F2, F3 sont différents pour la jauge d'épaissur de la série TKG100. En outre, le symbole de fichier, nom de fichier, ID (numéro d'identification): xx, xxx ne s'affichent pas dans la jauge d'épaissur de la série TKG100.

Manuel d'utilisation v2.8 11/13 - Jauge d'epaisseur à ultrasons,

modèles TKG100_TKG150

Options de configuration du mode Mesure

Les modes suivants sont disponibles (Remarque importante : dans le modele TKG100 le mode Enregistreur de données n'est pas disponible) :

Pour selectionner le mode de configuration Mesures, accedez en premier lieu au MENU principal (a l'aide de la touche MENU/OK a partir de I'ecran d'Accueil), puis veuillez suivre les etapes ci-apres:

1. Mettz en surbrillance MEASUREMENTS (Mesures) à l'aide des touches fléchées, puis cliquez sur Menu OK. Un écran identique à celui qui est illustré ci-après s'affiche (une liste complète d'options de configuration est indiquée ultérieurement dans cette section):

1. Sélectionnez un des paramétrcs de configuration disponibles à l'aide des touches fléchéées ascendante et descendante, puis appuyez sur la touche OK pour modifier la configuration. Vous pouvez également modifier la configuration à l'aide du « mode Accès rapide » (Quick Access). Pour y parvenir, utilise simplement la touche de navigation vers la gauche et vers la droite (indiquée dans la partie supérieure droite de l'écran de visualisation) pour modifier la configuration du paramètre mis en surbrillance.

2. La liste complète des paramétres disponibles du MEAUREMENT MODE (Mode Mesure) du TKG100 et du TKG150 ( éléments rouges TKG150 uniquemcnt) sc présente comme suit :

FAST (RAPIDE) OFF (Déactivé)

GAIN (Augmentation) LOW dB (Bas)

HOLD (Maintien) OFF (Déactivé)

MEAS, TYPE ÉPALSSEUR

VEL 0,23596 IN/US

XDUCER DKS537 5,0 MHz

ALARME OFF (Déactivé)

BSCAN OFF (Déactivé)

DIFF OFF (Déactivé)

E-TO-E OFF (Déactivé)

Réglage de l'Horloge

Les jauges d'épaissur de la série TKG sont équipées d'une horloge interne en temps récl qui inclut l'année, le mois, le jour et l'heure.

Cette option s'affiche sous l'option Paramétres initiaux.

Ia listecompletedesoptionsdisponiblesdereglage delhorlogesepresentecomme suit:

FOMAT DE L'HEURE		12 H
FOMAT DE LA DATE		MM/JJ
MINUTE	21
HEURE	13H00
JOUR	01
MOIS	01
ANNÉE	2013

Pour régler l'heure et la date, veuillez suivre les étapes ci-après :

1. Sélectionncc CLOCK (Horlogc) dans la liste INITIAL SETTINGS (Paramétrcs initiaux) dans le MENU principal.

L'écran ci-après constitue un exemple de l'apparace de l'écran de réglage de l'horloge en

fonction de la configuration precedente.

CLOCK SETUP
TIME FORMAT	12 HR
DATE FORMAT	MM/DD
MINUTE	4
HOUR	12
DAY	8
MONTH	10
BACK

1. Pour modifier le Format de l'heure, selectionnez TIME FORMAT (Format de l'heure) à l'aide des touches fléchéées ascendante et descendante. Choisissez entre les options 12 H et 24 H à l'aide des touches fléchéées ascendante et descendante.
2. Pour modifier le Format de la date, selectionnez DATE FORMAT (Format de la date) à l'aide des touches fléchéées ascendante et descendante. Choisissez entre les options MM/JJ et JJ/MM à l'aide des touches fléchéées ascendante et dcscndante.

3. Pour régler les Minutes, Sélectionnez l'option MINUTE à l'aide des touches fléchéées ascendante et descendante. Utilisez les touches fléchéées ascendante et descendante afin d'augmenter ou de diminuer la valeur des minutes. Vous pouvez définir la valeur des minutes entre 00 et 59.

4. Pour régler l'Heure, scélectionnéz l'options HOUR (hcure) à l'aide des touches fléchées ascendante et descendante. Utilisez les touches fléchées ascendante et descendante afin d'augmenter ou de diminuer la valeur de l'heure. En cas de réglage de l'heure au format 12 H, les valeurs disponibles d'heure s'inscrivent entre 00 H et 23 H. En cas de réglage de l'heure au format 24 H, les valeurs disponibles d'heure vont de 00 à 23.

5. Pour définit le Jour, scélectionnez l'option DAY (Jour) à l'aide des touches fléchéées ascendante et descendante. Utilisez les touches fléchéées ascendante et descendante afin d'augmenter ou de diminuer la valeur du jour. Vous pouvez définir la valeur de jour entre 01 et 31.
6. Pour définir le Mois,选股nee l'option MONTH (Mois) à l'aide des touches fléchées ascendante et descendante. Utilisez les touches fléchées ascendante et descendante pour选股nee un Mois entre JANV et DÉC.
7. Pour définir l'Année, scélectionnez l'options YEAR (Année) à l'aide des touches fléchéées ascendante et descendante. Choisisse entre la valeur de l'année entre 2005 et 2025 à l'aide des touches fléchéées ascendante et descendante.

Extech Instruments

Appuyez sur Menu pour enregistrer les modifications et revenir à l'écran INITIAL SETTINGS (Paramétres initiaux). L'horloge en temps réel met à jour automatiquement la date et l'heure une fois les paramétres d'horloge sélectionnés et mémorisés.

Réglage du contraste de l'écran LCD

Pour modifier le contraste de l'écran, scélectionné
Contrast (Contraste) dans l'option Display (Affichage) dans le MENU principal. Sélectionné la valeur du contraste de 1 à 64 à l'aide des touches flèchées ascendante et descendante. Appuyez sur BACK (Rctour) pour enregistrer la scélection et returner à l'écran suivant.

Comprehension d'une lecture LOS

La perte de signal (Loss of Signal, LOS) se produit lorsqu'la jauge n'effectue aucune lecture valide. Ce phénomène peut se produit pour diverses raisons, notamment celles ennumérées ci-après :

Gel de couplage insuffisant
Surface trop rugueuse ou rouillée
- Sensibilité du transducteur faible
- Température tropélevée.

Manuel d'utilisation v2.8 11/13 - Jauge d'épaisseur à ultrasons,

modèles TKG100_TKG150

• Manque d'adherence entre le revettement et l'acier

En cas de tentative d'enregistrement d'une lecture en LOS à l'aide du TKG150, l'ecran Notes (Rcmarques) s'affiche automatiquement afin qu'une raison soit donné aux fins d'enregistrement d'une LOS. Vous pouvez executer un défillement jusqu'à la remarque appropriée, puis appuyez sur la touche Save (Enregistrer).

Utilisation de l'option Hold (Maintien)

Si une LOS se produit, la jauge peut continuer d'afficher la dernière épaiscuar mcsuréc en « maintecnant » ou en figeant cette mesure.

Extech Instruments

Utilisation de l'option Fast (Rapide)

L'option Fast (Rapide) est disponible en accedant au MENU principal, en selectionnant MEASUREMENTS, (Mesures), puis en selectionnant FAST (Rapide) dans la liste.

Pour selectionner l'option Fast (Rapide), veuillez suivre les étapes ci-apres :

1. Utilisca les touches flecheces ascendante et descendante pour mettre en surbrillance l'option Fast (Rapide), puis appuyez sur la touche OK.

1. Les paramétres suivants sont disponibles :

Manuel d'utilisation v2.8 11/13 - Jauge d'épaissur à ultrasons,

modèlestKG100_TKG150

1. Sélectionnez le paramètre souhaite à l'aide des touches fléchéées ascendante et descendante, puis appuyez sur la touche OK.
2. Appuyez sur la touche F1 Back pour returner au mode Mesure.

En mode Mesure le parametre selectionné de l'options Fast (Rapide) s'affiche identique à l'écran ci après :

Conseils utiles : Lorsque vous utilisez le mode FASTMIN, si vous appuyez sur la touche F2 « Figer » avant LOS, la jauge affiche la derniere valeur minimale avant la LOS afin que le gel de couplage réel sur l'embout du transducteur ne soit pas enregistré comme étant une lecture minimale légitime.

Lcs parametres que vous selectionnzz dans l'option Fast (Rapidc) s'affichent comme suit en mode Mesure :

FAST (RAPIDE) lorsque On (Active) est selectionné

FASTMIN

lorsque selectionné

Min (Valeur minimale) est

Extech Instruments

FASTMAX

lorsque

Max (Valeur maximale) est

sLECTIONNc

(Vide) lorsque Off (Désactivé) cst

sLECTIONNc

L'option Fast (Rapide) you permit de sélectionner des mises à jour rapides des mesures à une fréquence de 20 Hz contre 4 Hz. Si vous scélectionncz l'option FastMax, la LOS affiche la valeur mscurcc LAST MAX (Dcrnière valcur maximale), ou si vous scélectionncz le paramétrc FastMin, la LOS affiche la valeur mesurée LAST MIN (Dernière valeur minimale). Si vous scélectionncz le paramètre On (Active) à partir de l'option Fast (Rapide), la LOS fonctionne normalément et n'affichc pas la lecture mscurcc.

L'ecran ci-apres reflète divers paramétrres scélectionnés à partir de l'options Fast (Rapide). Par exemple, l'écran supérieur affiche la FASTMAX avec la mesure LAST MAX sur la LOS, et l'écran inférieur affiche la FASTMIN avec la mesure LAST MIN sur la LOS.

Remarque: Le drapeau LOS indique la dernière valeur LAST MAX ou LAST MIN et s'affiche en fonction du paramètre FastMax ou FastMin.

Pour réinitialiser le suivi de la lecture mésurée LAST MAX et LAST MIN, appuyez sur la touche OK (Mcnu).

Utilisation de l'option Gain (Augmentation) (TKG150 exclusivement)

«Gain» (Augmentation) fait reference à une augmentation de la puissance du signal (hauteur de l'echo) qui est généralement mesure en décibels (dBs). La fonction «Gain» est utile pour définit un niveau dc reference en facilitant ajust ou soustraction de «gain».

Extech Instruments

Trois options de « Gain » (Augmentation) disponibles, à savoir : LOW dB, STD dB et HI dB. La sélection de Gain est disponible à partir de l'écran de mode Mesures dans le MENU principal.

1. Utilisca les touches flechées ascendante et descendante dans l'écran Measurements (Mesures) pourmetre en surbrillance l'option Gain. Les paramétres de Gain suivants sont disponibles:

STD (standard), LO (Bas) et HIGH (Élevé)

1. Utilisez les touches de navigation vers la croite et vers la gauche pour selectionner l'option Gain souhaitation.
2. Appuyez sur la touche F1 pour accepter le paramètre, puis returnez au mode Mesure.

Dans l'écran du mode Mesure l'option Gain que vous seLECTIONnez s'affiche au centre/du côté droit de l'écran.

Manuel d'utilisation v2.8 11/13 - Jauge d'épaïseur à ultrasons,

modelesTKG100_TKG150

Utilisation de l'option Diff

Trois options Diff disponibles :

ABSOLUTE (Absolu) : Absolute (Absolu), lorsque la jauge affiche une valeur d'épaissieur cn tant qu nombre absolu. Par exemple, diff abs = 0,500 po et l'épaisscur réclc équivaut à 1,000 pouce, l'écran affiche diff abs 0,500. Si la valcur réclc équivaut à 0,300, la jauge affiche - 0,200 po
- PERCENT (Pourcentage): Lorsque ce mode est activé, la valcur affichéc est répctorièc en tant qu'pourcentage dc la valcur saisic comme étant le diff (différenticl). Par exemple, si l'opérateur définit le diff sur le pourcentage à 0,500 po, une lecture de 0,250 po donne 50% comme résultat.
OFF (Désacté: Option Diff désactivée.

Dans l'écran du mode Mesure, mettz en surbrillance l'option DIFF, puis selectionnez l'option souhaitc à l'aide des touches fléchées ascendante et descendante. Appuyez sur la touche F1 pour quitter le mode Mesure, puis enregistrez les paramétres.

5 Options d'alarme

Utilisation de l'option Alarme

Les jauges d'épaissur de la série TKG offrent divers paramétrés d'alarme afin de vous alcrer cr cas d'atteinte dc scuils bas ct écleve gracc à des signaux sonorcs, clignotements d'affichage, vibrations (cn cas d'activation) et clavier luminceux. Plusicurs options d'alarme disponibles, à savoir :

• Alarme On/Off (Activée/Désactivée): Régle l'alarme sonor sur On (Activé)/Off (Désactivé).
• Niveau d'alarme bas : L'alarme sonore retentit et l'écran clignote lorsque la lecture affichée est inférieure à la valeur de reference du niveau d'alarme bas.
• Niveau d'alarme élevé: L'alarme sonore retentit lorsque la lecture affichee est supercure à la valeur de reference du niveau d'alarme élevé.

• High_Low Alarm (Niveau d'alarme Élevé_Bas) : L'alarme sonorc retcntit et l'écran clignotc lorsque la lecture affichée est inférieure au niveau d'alarme bas ou supérieure à la valeur de réference du niveau d'alarme élevé.

• Niveau d'alarme bas/Vibra (Vibrations) (TKG150 uniquement): L'alarme par vibration sc déclenché et l'écran clignote lorsque la lecture affichée est inférieure à la valeur de reference du niveau d'alarme bas.

• Nivcau d'alarme elevc/Vibra (Vibrations) (TKG150 uniquement): L'alarme par vibration se déclenché et l'écran clignote lorsque la lecture affichec est supercure à la valeur de reference du niveau d'alarme elevc.
• Niveau d'alarme Élevé_Bas/Vibra (Vibrations) (TKG150 uniquement): L'alarme sonor rétenit et l'écran clignote et vibre lorsque la lecture affichée est inférieure au niveau d'alarme bas ou supérieure à la valeur de reference du niveau d'alarme élevé.

L'option Alarme est disponible à partir de la liste de l'écran Mesurcs.

1. Utilisez les touches flechéées ascendante et descendante pour méttre en surbrillance

l'option Alarme, puis appuyez sur la touche OK (ou pouvez utiliser le mode Quick Access (Accès rapide) à l'aide des touches fléchçés ascendante et descendante une fois Alarme mise en surbrillance). Pour le modele TKG100 vous pouvez égalment appuyer sur la touche F1 (Alarme) pour aller directement à l'option Alarme sans l'obligation de passer par la liste du mode Main MENU/Mesurement.

Les selections d'ALARME disponibles sont repertoriées à la page précédente.

1. Sélectionné le type d'alarme souhaité à l'aide des touches fléchéées ascendante et descendante, puis appuyez sur la touche OK.

L'écran ci-après s'affiche (les écrons différent légèrement en fonction de la sélection du type d'alarme). Sélectionnez un des paramétres élevé, bas ou pourcentage à l'aide des touches fléchées ascendante et descendante, puis modifie les limites d'Alarmc à l'aide des touches de navigation vers la gauche et vers la droite. Appuyez sur la touche OK pour poursuivre.

Remarque: La limite du niveau d'alarme bas n'ira pas au-delà de la limite du niveau d'alarme élevé.

3.À la fin de l'ajustage du parametre, appuyez sur la touche F1 pour returner au mode Mesure.

Alarme visuelle et sonore

Les conditions de l'alarme visuelle peuvent etre visualises a partir d'un voyant LED rouge, jaune ou vert qui s'allume sous les touches F1, F2, ou F3 sur le clavier.

À titre d'exemple, lorsqu'vousutilizez la cale etalon à 5
gradins,en unites anglaises dont les epaisseurs sont de
0,100,0,200,0,300,0,400 et 0,500 pouces,si vous entrez
le nivea d'alarme elevé-bas,vousdevez saisir en premier
la valeur elevée.Saisissez 0,500,puis appuyez sur la
touche Enter.Ensuite,vousdevez saisir la valeur basse

Extech Instruments

de 0,100 po. L'écran vous demande de saisir la lecture en pourcentage des valcurs élevées et basscs. La jauge désits par défaut 20% (ce pourcentage peut être modifié à l'aide des touches flèchées ascendante ou descendante), ainsi toute lecture situe dans la limite de 20% de la valeur élevée (approchant la valeur élevée, entre 0,400 et 0,499 dans la mesure où 0,400 est dans la gamme de 20 % de 0,500.) entraine l'allumage du clavier en jaune. En outre, toute lecture supérieure à la valeur BASSE de 0,101 et de 0,120 entraine l'allumage de la touche F2 en jaune sur clavier lorsque vous vous approchez de la valeur minimale.

Ainsi, en mode Alarme, le besoin d'une valeur en pourcentage non nulle envoie à l'utilisateur un avertissement concernant des lectures qui s'approchant de la valeur en pourcentage selectionnée des limites elevée et basc. Par exemple, si la valeur de l'alarme est 0,100 po ct 20% est saisi comme étant la « valeur en pourcentage», toute lecture dc 0,101 a 0,120 po entraine l'allumage de la touche F2 en « jaunc ». En outre, toute lecture inférieure à 0,100 po entraine l'allumage de la touche F1 en « Rouge » et supérieure à 0,120 po entraine l'allumage de la touche F3 « Vert »

L'alarme sonoré activé ou désactive l'avertissur sur la jauge en fonction des mêmes conditions d'alarme utilisées pour l'alarme visuelle indiquées ci-dessus.

Vibra' alarm (Alarme par vibration) (TKG150 uniquement):

La jauge vibre physiquement lorsque l'alarme par vibration est activée en fonction des mêmes conditions d'alarme utilisées pour l'alarme visuclc. L'alarme par vibration, représentée par l'iconc ((.) ) sur l'ecran de la jauge, peut être activée à l'aide de diverses alarmes et conditions d'alarme tel qu'illustré sur les écrans ci-après :

Alarme visuelle et sonore activee. La lecture A (Alarme) s'affiche dans I'icone d'alarme

Extech Instruments

Alarme visuelle, sonore et par vibration activee, le symbole.) s'affiche a proximete de l'icone d'alarme. La lecture H (High [Tlcvc]) s'affiche dans I'icone d'alarme

La survocation d'une condition d'alarme signific que la lecture mesurée est supercure à la limite du niveau d'alarme elevé. La dette H (High [Elevé]) s'affiche dans l'icone d'alarme. L'alarme par vibration est activée sur l'écran ci-dessus, car le symbole.) s'affiche à proximé de l'icone d'alarme.

Manuel d'utilisation v2.8 11/13 - Jauge d'épaissur à ultrasons, modèles TKG100_TKG150

Alarme visuelle, sonore et par vibration activee, le symbole () s'affiche a proximete de Iicone d'alme. La lettre L (Low Bas) s'affiche dans Iiconc d'alarme

La surcvance d'une condition d'alarme signific que la lecture de la mesure est infercure à la limite du niveau d'alarme bas. La lecture L (Low [Bas]) s'affiche dans l'icone d'alarme. I'alarme par vibration est activée sur l'écran ci-dessus, car le symbole.) s'affiche à proximé de l'icone d'alarme.

Remarque: Pour le TKG100, les可以选择 des touches F1, F2, et F3 sont différents et le symbole de fichier ou le nom du fichier ainsi que le numero d'identification s'affichent.

Extech Instruments

6 Utilisation de l'option Echo-to-Echo (TKG150 exclusivement)

L'option Echo-to-Echo vous permect d'effectuer des mesures entre deux échos consécutifs de la paroi arrêté. En conséquence, une bonne utilisation de l'option Echo-to-Echo permet d'effectuer des mesures à travers des revêtements afin de mesurer uniquement l'épaissur vraie du métal. Vous pouvez selectionner deux options Echo-to-Echo, à savoir :

• Echo-to-Echo active (On): Active la fonction
  Echo-to-Echo
• Echo-to-Echo désactivé (Off): Désactivé la fonction Echo-to-Echo

Sur l'écran du mode Mesures dans le Menu principal, mettez en surbrillance l'option E-TO-E, puis scéléctionnez l'option souhaite à l'aide des touches fléchéces de navigation vcrs la croite et vcrs la gauche. Appuycz sur la touche F1 pour quitter le mode Mesure et enregistrer le paramètre, puis à nouveau sur la touche F1 pour returner au mode de mesure.

Manuel d'utilisation v2.8 11/13 - Jauge d'épaisseur à ultrasons,

modèlestKG100_TKG150

7 Fonctions spéciales de la jauge

Les jauges d'épaissur de la série TKG comportent de nombreuses fonctions spéciales qui dépasse les éléments fondamentaux, en particulier le modele TKG150. Cette section traite en detail de ces fonctions spéciales de la jauge.

Utilisation de l'option Enregistrer (TKG150 exclusivement)

Vousetes en mesure d'enregistrer vosdonnéesgrace a l'optionEnregistrer.

Pour utiliser l'option Enregistrer, veuillez suivre les étapes ci-après :

1. Ā partir dc l'ecran du mode Mesure, appuycz sur [F1] (Save T).

Les données enregistrées dépendent de vos paramétres de configuration. Par exemple, si l'option Notes (Rcmarques) est définitic sur Off (Activé) (MENU principal, DATALOGGER

(Enregistreur de données), NOTES (Remarques) les lectures d'epaiscuer enregistrres sont stockées dans l'emplacement ID [Linear] (Lineaire), [Row] (Ligne), [Col] (Colonne) sans remarques. (Veuillez vous reférer à : la selection de repertoire pour toutes informations relatives au type de fichiers.)

1. Si l'option Notes (Remarques) est définie sur Always (Toujours), la lecture d'épaissieur est stockée dans l'emplacement ID [Linear] (Linceaire), [Row] (Ligne), [Col] (Colonne) accompagnée de remarques. Pour modifier les paramétres de Notes (Rmarqucs), sclectionné l'option Notes à partir de l'écran Datalogger (Enregistreur de données) dans le Menu principal.

Lorsque you appuyez a present sur Save T (T représentant « Thickness » (Épaisseur) pour stocker une lecture en mode de mesure, les

options Notes (Remarques) suivantes se prsentcnt:

Sans commentaires, non sable, soufflage, trop chaud, isolation rompue, impossible de dire l'echafaudage, a besoin de peinture, fiche brise/absente, obstruction, port, bruleur, metallise, chevancement, deja decoupé et pad de soudure

1. Sélectionnéz une remarque pour la lecture à l'aide des touches fléchçés ascendante et descendante, puis appuyez sur la touche OK. La remarque sélectionnée est stockée dans l'emplacement ID, et en fonction du type de fichier, augmentation de [Lincar] (Lincaire), [Row] (Ligne) ou [Col] (Colonnc). (Vcuilcz vous reférer à : la selection de repertoire pour toutes informations relatives au type de fichiers.)

Utilisation de 1'option Freeze (Figer)

Vous pouvz figer vos donnees gracc a l'option Freeze (Figcr).

Pour utiliser l'option Freeze (Tiger), veuillez suivre les étapes ci-après :

1. À partir de l'écran du mode Mesurc, appuyez sur [F2] (Freeze).

Extech Instruments

Après la pression exercée sur [F2] (Freeze), l'écran ci-après apparait affichtant de cc fait le drapeau « Frecze » (Figer) sous la lecture d'épaissur. Vous étés à présent en mode Freeze (Figcr). La scélection de [F2] permet également de passer de Freeze (Figer) à Unfreeze (Libécrcr).

TKG150 Version Enregistrar de donnncs

Manuel d'utilisation v2.8 11/13 - Jauge d'épaisseur à ultrasons,

modelesTKG100_TKG150

TKG100 Version non Enregistreur de donnees

1. Appuyez sur [F1] (Save) (Enrccigrcr) pour enregistrer la lecture. (Pour de plus amples informations, veuillez vous referrer à la section Utilisation de l'option Enregistrer.)
2. Appuyez sur [F2] (Unfreczec) (Libcrcr) pour désactiver le mode Freeze (Figer).
3. Appuyez sur [F3] (Dir) pour effectuer des opérations sur les fichiers. (Pour de plus amples informations, veuillez vous reférer à la section Utilisation de l'option Répertoire.)
4. En mode Freeze (Figer) les options de menu sont dansactivées.L'ecran vous invite à libérer la jauge.

Extech Instruments

TKG150, version Enregistrateur de données

TKG100, version non Enregistreur de données

Manuel d'utilisation v2.8 11/13 - Jauge d'épaisseur à ultrasons,

modèlestKG100_TKG150

Utilisation de l'option Menu

Pour les modèles TKG100 et TKG150, vous pouvez effectuer des opérations en mode Mesure.

Pour utiliser le mode Mesure, veuillez suivre les étapes ci-après :

1. Appuyez sur la touche Menu (OK) pour selectionner les options du Menu à partir du mode Mesure.

Mode Mesure du TKG150, version Enregistreur de donnees

Mode Mesure du TKG100, version non Enregistrur de données

Extech Instruments

Les options du Menu suivantes sont disponibles:

TKG150, version Enregistrecur dc donnecs

TKG100, version non Enregistcur de donnees

Manuel d'utilisation v2.8 11/13 - Jauge d'épaissur à ultrasons,

modèlestKG100_TKG150

8 Utilisation du mode Répertoire de l'enregistreur de données (TKG150 exclusivement)

Remarque: Cette section s'applique uniquement à la Jauge d'épaissur TKG150 munie d'un enregistre de données. Si vous ne disposez pas d'un enregistre de données, vous pouvez sauter cette section.

Pour utiliser le mode Directory (Répertreire) de l'enregistreur de données, veuillez suivre les étapes ci-après :

1. À partir de l'écran du mode Mesure appuyez sur [F3] (Dir) pour scélectionner le mode Directory (Répertroire).

En appuyant sur [F3] (Dir) vous serez en mesure de consulter, creer, supprimer, selectionner, renomer et d'effacer une epaiscuer memorisec, puis copier.

Extech Instruments

1. Utilisez les touches fléchées ascendante et descendante pour visualiser la liste des fichiers, puis sclectionnez-en un qui soit pertinent.

1. Appuyez sur la touche OK pour selectionner un fichier dans l'affichage du repertoire.
2. Pour creer un fichier personalisé, veuillez vous réfécer à la section Creation de fichiers personalisés.
3. Pour consulter les lectures d'épaissier, veuillez vous reférer à la section Consultation d'un fêbrier.
4. Pour renomer un fichier personnelise, veuillez vous reférer à la section Renommage d'un fichier.

Manuel d'utilisation v2.8 11/13 - Jauge d'épaissur à ultrasons,

modèlestKG100_TKG150

1. Pour effacer un fichier en entier, veillez vous référer à la section Effacement d'un fichier.
2. Pour effacer des lectureses selectionnées d'un fichier, veillez vous reférer à la section Consultation d'un fichier.
3. Pour creer une copie des structures de fichiers existants, veuillez vous reférer à la section Copie d'un fichier.
4. Pour supprimcr un fichier personnalise, vcuiliez.
   vous referrer a la section Suppression d'un fichier.

Impossible de supprimer ou de renomer les trois premiers fischiers. Ces fischiers sont des fischiers par défaut mis à disposition pour vous permettre de commencer à stocker des lectures d'épaisseur ou d'effectuer une copie rapide de la structure de fischiers (Linear (Lineaire) ou Grille [Col, Row]) afin de commencer à enregistrer des données dans le nouveau fischier. (Pour de plus amples informations, veuilles vous reférer à la section Système de fischiers.)

Gestion du Systeme de fichiers de l'enregistreur de données

Le TKG150 prcnd en charge les deux types dc fichiers suivants:

Fichier lincaire: Se compose de nombres d'identification (ID#) allant de 0001 à 5000. L'option de mémoire étendue se compose de nombres d'identification allant dc 1 a 500 000.
Fichier de grille: Sc compose de numcros d'identification sous forme dc COLUMN (Colonne) et ROW (Ligne). La COLONNE est un caractere alphabetique majuscule a un chiffre ou a deux chiffres de A a Z et de AA a ZZ. La LIGNE est un numero a quatre chiffres basc sur lc 5000/COLONNE.

Par exemple, lorsque vous crecz un nouveau fichier de GRILLE avec END COLUMN (COLONNE FIN) = C, alors la LIGNE maximum jusqu'à laquelle vous pouvez pivoter est limitée à 1666 calculée par l'apparil comme suit :

L'espace total de stockage par fichier équivaut à 5000 lecturcs.
- Pour les colonnes finissant à C, cela signifie que 3 colonnes sont nécessaires et que la Ligne

maximum autorisé est limitée à 5000 / 3 = 1 666.

Si vous créçz un nouvel cu fichir de GRILLE avec END COLUMN (COLONNE FIN) = Z, alors la LIGNE maximum jusqu'à laquelle vous pouvez pivoter est limitée à 5000/26 = 192.

Si vous crecz un nouveau fichier de GRILLE avec END COLUMN (COLONNE FIN) = AF, alors la LIGNE maximum jusqu'à laquelle vous pouvces pivoter cst limite à 5000/(26 pour A à Z + 6 pour AA à AF) = 156. Les grilles sont créées tel qu'indiqué ci-après :

A,1 à A,156 puis

B,1 à B,156 puis

：

Z,1 à Z,156 puis

AA,1 à AA,156 puis

AB,1 à AB,156 puis

AF,1 à AF,156

Si vous creez un nouveau fichier de GRILLE avec END COLUMN (COLONNE FIN) = ZZ, alors la LIGNE maximum jusqu'à laquelle vous pouvez pivoter est limite à 5000/(26 pour A à Z + 26*26 pour AA à ZZ) = 7.

A,1 à A,7 puis

B,1 à B,7 puis

:
Z,1 a Z,7 puis
AA,1 a AA,7 puis
AB,1 a AB,7 puis
AZ,1 a AZ,7 puis
BA,1 a BA,7 puis
BB,1 a BB,7 puis
:
ZZ,1 a ZZ,7

Rcmarque: Il existe deux différents types de fichiers de grille: ROWINC et COLINC. Les deux exemples ci-dessus illustront la maniere dont les emplaccments ID sont augmentés dans le fjichier de type ROWINC uniquement. Ici la valeur de la ligne est augmenteee en premier, pendant la misc a jour dc l'emplaccment ID. Alors que, dans un fjichier de type COLINC, la valeur de la colonne est augmentee en premier.

Done, pour un fjichier COLINC ayant une AF valeur de END COLUMN, les emplacements ID augmentent comme suit :

A,1 à AF,1 puis

A,2 à AF,2 puis

A,156 a AF,156

Un fichier COLINC ayant une ZZ valcur de la END COLUMN (Colonne finale), l'ID augmente comme suit :

A,1 à ZZ,1 puis

A,2 à ZZ,2 puis

A,7 à ZZ,7

Creation de fichiers personalisés

Pour creer un fjichier personnalise dans l'enregistreur de données, veuillez suive les etapes ci-apres :

1. Appuyez sur [F3] (Dir) à partir de l'écran du mode Mesure.

L'écran ci-après s'affiche :

1. Utilisez les touches flechees ascendante et descendante pourmettre en surbrillance le fichier Vide suivant sur la liste.

2. Appuyez sur la touche OK, puis selectionnez RENOMMER, l'écran ci-après s'affiche :

1. Utiliscz les touches fléchées ascendante et descendante, de navigation vers la droite et vers la gauche pour sélectionner les caractères du nom du fichier. Appuyez sur la touche OK pour accepter les caractères selectionnés. En cas d'erreur, appuyez sur [F2] (Del) pour supprimer le dernier caractère du nom du fichier saisi.

2. Appuyez sur [F3] (Done) (Terminé) à la fin de la saisie du nom du fichier. L'écran ci-après s'affiche :

Extech Instruments

1. Utilisez les touches de navigation vers la croite et vers la gauche pour selectionner un type de fichier. Veuillez vous reférer aux deux sections suivantes pour de plus amples informations sur la selection du type de fichier correspondant au nouveau fichier.

Sélection d'un filchier linéaire personnelé

Lorsque vous sélectionnez un format de filchier LINEAIRE, vous etes invite a selectionner des points de filchier START (Initial) et END (Final).

À l'aide de la mémoire étendue, vous pouvez stocker jusqu'à 100 000 lectures给您 permettant davantage de fichiers au total.

Une pression exercé à nouveau sur la touche F3 (Done)
vous permet d'acceder au mode Mesure qui affiche le nouveau nom du fichier dans le coin supérieur gauche et l'emplacement ID suivant dans le coin supérieur droit.

Selection d'un fichier de grille personnelé

Lorsque vous selectionné un type de fichier de grille, l'écran change tel qu'illustré ci-après. Vous pouvez à présent selectionner le nombre de lignes et de colonnes correspondant à votre nouveau fichier.

Utilisez les touches flechéées ascendante et descendante pour sélectionner l'option END ROW (Ligne finale). Appuyez à partir sur la touche de navigation vers la gauche ou vers la droite pour modifier la valeur de la END ROW (Ligne finale). Ensuite, appuyez sur la touche flechéée descendante pour sclectionner l'option END COL (Colonne finale). Appuyez sur la touche de navigation vers la gauche ou vers la droite pour modifier la valeur de la END COL (Colonne finale). dans la mesure où la taille est limitée à 5000, la valeur de la END COL (Colonne finale) est limitée à 5000/END ROW (Ligne finale). Remarque: la TAILLE DU FICHIER 'change en fonction des paramétres de la END ROW (Ligne finale) et de la END COL (Colonne finale).

Au terme de la selection des valeurs de la END ROW (Ligne finale) et de la END COL (Colonne finale),

Extech Instruments

appuyez sur F3 (Done) (Termine). L'écran returne au mode Mcsurc, affichant le nouveau nom du fichier et l'emplacement ID suivant sur la ligne supérieure tel qu'illustré ci-après.

Manuel d'utilisation v2.8 11/13 - Jauge d'épaissur à ultrasons, modèle TKG100_TKG150

Consultation d'un fichier

Pour consulter un fichier à partir de l'écran du mode Mesure dans la version Enregistreur de données exclusivement, veuillez suivir les étapes ci-après :

1. Appuyez sur [F3] (Dir) à partir de l'écran du mode Mesure.

L'écran ci-après s'affiche :

1. Scllectionne le fichier que vous souhaitez consulter à l'aide des touches fléchées ascendante et descendante, puis appuyez sur la touche OK. En fonction du type de fichier

selectionné, un écran s'affiche, identique à celui illustré dans l'exemplc ci-après :

Les trois fichiers par défaut comportent seulement 3 options: Effacr toutes les lectures, Copier et Consulcr les détails. Les fichiers personnalisés comportant 5 options: Effacer toutes les lectures, Copier, Supprimer un fichier, Consulter les détails et Consulter une grille. Sélectionnez l'option Review (Consulter), puis appuyez sur la touche OK pour consulter le fichir.

Consultation d'un fichier linéaire

Le fichier linéaire indique le numero d'identification et les lectures stockées, y compris les unités. Vous pouvez parcourir les lectures en appuyant sur la touche fléchée ascendante ou descendante. Vous pouvez également appuycr sur F3 (Beg/End) (Début/Fin) au début ou à la fin du fichir.

Pour effacer une lecture du fichier, selectionnez la lecture à effacer en appuyant sur la touche fléchée ascendante ou descendante, puis appuyez sur F2 (Clear) (Effacer). Remarque: impossible de restaurer une lecture effacée. Pour stocker une autre lecture dans l'emplacement de fichier qui vient d'etre vidé par l'opération Clear (Effacter), mettez en surbrillance cet emplacement en appuyant sur la touche fléchée ascendante ou descendante. Ensuite, appuyez sur OK pour acceder au mode de mesure. Lorsque vous avez la nouvelle lecture à stocker dans l'emplacement de fichier vidé, appuyez sur F1 (Save) (Enregister). La nouvelle lecture est enregistrée dans cet emplacement et l'écran affiche l'emplacement de fichier vide suivant dans le coin supérieur droit.

Consultation d'un fichier de grille

Le fichier de grille indique le numero d'identification ainsi que COI, ROW et les lectures stockées, y compris les unités. Utilisez la touche de fonctions F3 pour aller au début (BEG) ou à la fin (END) d'une liste de fichiers.

Renommage d'un fichier

Pour renomer un fichier à partir de l'écran du mode Mesure dans la version Enregistrateur de données exclusivement, veuillez suivre les étapes ci-après :

1. Appuyez sur [F3] (Dir) pour acceder au mode Directory (Répertoire).

L'écran ci-après s'affiche :

1. Sélectionnéz le fichier que vous souhaitez renommcr à l'aide des touches fléchées ascendante et descendante, puis appuyez sur la touche OK.

Remarque : L'option Renommer n'est pas disponible pour les trois premiers fichiers par defaults.

1. Utilisçez les touches fléchées ascendante et descendante pour selectionner Renommer, puis appuyez sur la touche OK pour renomer le fichier. Un écran s'affiche, identique à celui presente ci-dessous.

1. Utilisez les touches flechées ascendante et descendante, de navigation vers la droite et vers la gauche pour sélectionner les caractères du nom du fichier. Appuyez sur la touche OK pour accepter les caractères selectionnés. En cas d'erreur, appuyez sur [F2] (Del) pour supprimer le dernier caractère du nom du fichier saisi.

2. Appuyez sur [F3] (Done) (Terminé) à la fin de la saisie du nom du fichier. L'ancien nom du fichier est mis à jour avec le nouveau nom du

fichier dans le repertoire tel qu'illustré dans l'exemple ci-après.

Remarque: Appuyez sur [F1] (Exit) (Quitter) pour quitter l'écran sans renomer le fichier.

Example: Un utiliseur efface un fichier appelle ABCD en appuyant sur [F2] (Del) et sclectionne XYZ cn tant qu nouvelcau nom du fichier et appuic sur [F3] (Done) pour accepter le nouvelcau du fichier saisi.

L'ancien nom du fichier dans le repertoire est mis a jour avec le nouveau nom.

Effacement d'un fichier

Pour effacer (ou supprimer) une seule lecture d'épaissur à la fois d'un fichir, vuillez vous reféré à la section Consultation d'un fichier. Pour effacer toutes les lectures du fichir, utilisez l'options Effacr le contenu d'un fichir. Pour y parvenir, en mode de mesure, appuyez sur [F3]

(Dir) pour acceder au mode Directory (Répertoire).

1.écran ci-après s'affiche :

1. Sélectionnca le fichier dont vous souhaitez effacer le contenu à l'aide des touches fléchéées ascendante et descendante, puis appuyez sur la touche OK.

2. Utilisç les touches fléchçes ascendante et descendante pour selectionner l'option Effacer toutes les lectures, puis appuyez sur la touche OK pour effacer toutes les lectures d'épaisseur stockées dans ce fichier. L'appareil demande confirmation de YES/NO/EXTI (Oui/Non/Quitter):

Extech Instruments

Appuyez sur [F1] (Exit) (Quitter) pour quitter sans effaccer les lectures d'epaisscur.

Appuycz sur [F2] (Exit) (Quittcr) pour effacr l'epaisscur memoriscc du fichict en entier.

Appuyez sur [F3] (No) (Non) pour quitter sans effacer les lectures d'epaisseeur.

En cas de fichier déjà effaced, l'appareil affiche le message « AUCUNE LECTURE À EFFACER »

Copied'unfichier

Pour copier un fichier, à partir de l'écran du mode Mesure dans la version Enregistrecur de données exclusivement, veuillez suivre les étapes ci-après :

1. Appuyez sur [F3] (Dir) pour acceder au mode Répertoire.

Manuel d'utilisation v2.8 11/13 - Jauge d'épaissur à ultrasons, modèles TKG100_TKG150

L'ecran ci-apres s'affiche :

NAME	TYPE	SIZE	SV	%
LINEAR	LN	5000	T	<1
TUOD	2D	4900	T	00
BOTLER	BO	3120	T	00
EMPTY01
EMPTY02
BACK

1. Sélectionnez un fjichier à l'aide des touches fléchées ascendante et descendante, puis appuyez sur la touche OK. Toute structure de fjichiers (par défaut ou personnalisée) peut être copieé.

Remarque:Lorsque you copiez un fichier,seule la structure du numero d'identification du fichier est copieee et non les lectures de fichiers associées.

1. Utilisez les touches fléchéces ascendante et descendante pour selectionner l'option Copier, puis appuyez sur la touche OK. L'invite de confirmation suivante ou une invite similaire s'affiche avec le fjichier Vide suivant affché en

surbrillance en tant que besoin par défaut.

Appuyez sur la touche flechée ascendante et descendante pour selectionner un fjichier Vide, puis appuyez sur OK pour lui attribuer un nouveau nom de fjichier. L'écran ci-après s'affiche.

1. Utilisez les touches fléchéées ascendante et descendante, de navigation vers la droite et vers la gauche pour sélectionner les caractères du nom du fichier, puis appuyez sur la touche OK pour accepter les caractères selectionnés. En cas d'erreur, appuyez sur [F2] (Del) pour effacer le dernier caractère avant le curseur.

2. Appuycz sur [F1] (Exit) (Quitter) pour quitter sans copier le fichier.

3. Appuyez sur [F3] (Done) (Terminé) à la fin de la saisie du nom du fichier. Un nouveau fichier avec le nom scélectionné sra ajouté au repertoire avec la structure de fichier du fichier initial.

Extech Instruments

Suppression d'un fichier

Pour supprimer un fisier, à partir de l'ecran du mode Mesure dans la version Enregistreur de données exclusivement, vouserez suivre les étapes ci-après :

1. Appuyez sur [F3] (Dir) pour acceder au mode Répertoire.

L'ecran ci-apres s'affiche :

1. Sélectionnéz le fichier à supprimer à l'aide des touches fléchéées ascendante et descendante, puis appuyez sur la touche OK.

Remarque : Seuls les fichiers personalisés peuvent etre supprimés. Impossible de supprimer les fichiers par défaut.

Manuel d'utilisation v2.8 11/13 - Jauge d'épaïseur à ultrasons,

modèlestKG100_TKG150

1. Utilisez les touches flechéées ascendante et descendante pour sélectionner l'options Supprimer un fjichier, puis appuyez sur la touche OK. Une confirmation de YES/NO/EXIT (Oui/Non/Quitter) s'affiche :

Appuyez sur [F1] (Exit) (Quitter) pour quitter l'écran sans supprimer le fichier.

Appuyez sur [F3] (No) (Non) pour quitter l'écran sans supprimer le fichier.

Appuyez sur [F2] (Yes) (Oui) pour supprimer le fichier et le retarder du repertoire.

7 Spécifications techniques

Spcifications relatives aux Jauges d'epaiseur a ultrasons,modelesTKG100/TKG150

Dimensions : 127 mm (5 po) (L) x 76,2 mm (3 po) (L) x 31,75 mm (1,25 po) (H)

Poids : 0,23 kg (8 onces)

Gamage d'épaissesurs : 0,20 à 508 mm (0,008 à 20 pouces), en fonction du matérieliau, de la température et de la sélection du transducteur

Gamage de calibrage de la vitesse du matérieliau : 0,508 à 18,699 mm/μS (0,200 à 0,7362 po/μS)

Température: Fonctionnement de laJAuge :- 20 à 50 °C (-4 à 122 °F) Température de la surface du matérieliau : En fonction de la sonde utilisée :- 20 à 537 °C (-5 à 1 000 °F)

Autonomie des piles : Jusqu'à 200 heures (40 heures avec le rétro- éclairage activé)

Type de piles : 2 piles alcalines « AA »

Écran : Écran graphique monochrome LCD (128 X 64)

Affichages d'informationss : LOS, lecture des valeurs minimales (min), maximaies (max), en gros caractères tout en affichant les valeurs minimaies (min) simultanément, vitesse, mise à zéro, calibrage, unités, figer, libérer, % d'autonomie restante des piles, gain : symbole bas, standard, élevé, echo-to-echo (en option)

Résolution : 0,01 mm (0,001 po), 0,1 mm (0,01 po)

Précision : Précision de base : 0,004 po mais sur de l'acier propre et Ilssue, une précision de l'ordre de 0,001 n'est pas rare. Plus l'environnement est corrosif et la surface testée piquetée, plus la précision à attendre est proche de 0,004 po. comme nous le signalions plus haut, une plus grande précision peut être obtenue lorsqu'on effectue des mesures sur de l'acier plus propre.

Reconnaissonce de la sonde : Via une liste de sélection dans un menu

Mesure du point zéro de la ligne à retard : Automatique à la mise sous tension avec valeur numérique repertoriée. Idéal pour la correction de l'usure/la courbure de la ligne à retard et pour toute dérive acoustique du transducteur à des températures élevées

Emballage : Clavier lumineux pour effectuer des tests « go/no-go »,personnalisé, étanche, en plastique résistant aux chocs avec ducaoutchouc

Bande passante : 0,5 à -20 MHz (-3 dB)

Unités : Anglaise/Système métrique/Microsecondes

Gain : Bas, standard et élevé pour diverses conditions de test

Fréquence de prise de mesures : 4/s et 20/s en mode rapide

Mode Différentiel : Affiche la différence entre la mesure d'épaissere réelle et une valeur de référence saisie par l'utilisateur

Alarmes : Profondeur minimale/maximale, alarme par vibration, signauxsonores/visuels ainsi que l'éclairage du clavier

Clavier lumineux : F1 = Rouge, F2 = Jaune et F3 = Vert pour effectuerdes tests « go/no-go » en toute facilité (En instance de brevet)

Indicateur automatique d'usure de la sonde (Lié au transducteur) :Informe automatiquement l'opérateur afin qu'il remplace letransducteur (En instance de brevet)

Ergonomie : L'affichage gaucher ou droitier sélectionnable parl'utilisateur change via le clavier (En instance de brevet)

Rétro-éclairage : Diodes électroluminescentes, On/Off(Activé/Désactivé) ou Auto ON (Activation automatique) en fonction deslectures valides ou de la的最后一 touche appuyée

Mise hors tension : Automatique, au bout d'une période detemporisation (au bout de X minutes programmables par l'utilisateuraprès absence de lecture, perte de signal (LOS) ou si aucune touche n'est appuyée)

Mode Scan : Affiche la valeur d'épaisser minimale ou maximale à 20mesures par seconde (idéal pour lecture d'épaisser à températureélevée et le suivi de l'alarme de profondeur minimale). Appuyez surFreeze (Figer) pour saïer les dernières lectures d'épaisser valides avantla perte de signal (Loss of Signal, LOS), sans dire le gel de couplage ontant la sonde de la piece d'essai

Étui de transport : Étui moulé sur mesure avec une dragonne pouropérateurs gauchers ou droitiers (en option)

Boîtier pour expédition : En plastique dur avec décovapage moulé haute densité pour tous les accessoires (en option)

Mode Freeze (Figer) : Fige l'affichage

Mode Hold (Maintien) : Maintient l'affichage pour retenir la dernière

Extech Instruments

lecture d'epaisieur en mode d'affichage en video inverse

Le TKG Standard inclut: Jauge d'epaisseur a ultrasons, DK-537 moulé, 5

MHz 0,375 pouces de diametre, manuel d'utilisation, cable, gel de

couplage

Garantie: Garantie limite de 2 ans

Manuel d'utilisation v2.8 11/13 - Jauge d'épaissur à ultrasons,

modèlestKG100_TKG150

Différences de specifications relatives aux modèles TKG100 et TKG150

Éléments	Cocharacterisiques 150
Gamma d'épaissieurs 20 à 500 mm (0,008 à 0,20 pôues)	x	x
Measure du point zéro de la ligne à retard	Automatique à la mise sous tension avec valeur numérique répertorienne. Égal pour la	x	x
Mode Scan	Afrique la valeur d'épaissier minimale ou maximaile à 20 mesures par seconde	x	x
Mode Hold (Mainion)	Maininél l'affichage pour retenir la的最后一 lecture d'épaissier en mode d'affichage en	x	x
Mode Freeze (Figer) Fige l'affichage		x	x
Unités	Pouces/millimétrés/microsecondes	x	x
Gain (Augmentation)	Bas, standard et élevé pour diverses conditions de test	x	o
Mode Différentiel Valeur de reference		x	o
Alarmes Éclairage et vibration		x	o
Clavier lumineux	F1 = Rouge, F2 = Jaune; F3 = Vert pour effectuer des tests « go/no-go » en toute可达ité (En instance de brevet)	x	o
Indicateur automatique d'usure de la sonde	Informe automatique l'opération afin qu'il replaces le transducteur (En instance	x	o
Mode Echo-to-Echo	Mesure épaisser uniquement (ignore peinture et revêlements)	x	o
Mode B-scan non code Affiche la section croisée à la présence d'éssal	x	o
Version Enregistrateur de	Veuilizou-passer à la version Enregistrateur de	x	o
Étui du transport	Moule sur mesure avec attache pour ceinture et une singe élastique	x	o

Remarque: Toutes les options algicielles peuvent etre mises a jour sur le terrain; pas besoin de returner l'appareil a fusne

8 Options logicielles

La fonction Echo-to-Echo doit et peut être utilisée dans la gamme d'épaissieurs du tableau indiqué ci-après. Pour calibrer en Echo-to-Echo, comme ncez par appuyer sur MENU OK, faites défiler jusqu'à configuration, appuyez sur MENU OK, puis retrouverez l'endetroit où E to E s'affiche. Utilise la touche de navigation vers la droite pour activer (ON) ou appuyez sur MENU OK, puis faites défiler jusqu'à ON. Vous verrez un symbole dans la partie supérieure droite ressemblant à Echo-to-Echo. Ensuite, appuyez sur MENU OK, activez le calibrage, puis cxécutcz CAL VEL sur la partie épaissac avec le revétment ct un calibrage à zéro (CAL ZERO) sur la partie épaissac avec revéttement, puis appuyez sur MENU OK (Remarque: une cale étalon est requise pour cette opération)

Manuel d'utilisation v2.8 11/13 - Jauge d'épaisseur à ultrasons,

modelesTKG100_TKG150

B-Scan (TKG150 exclusivement)

Le B-Scan représente une vuc en coupe sur la piocc d'cssai. L'exemplc le plus simple consiste a montrcr unc calc etalon a 5 gradins.Activz la fonction B-Scan sur lc TKG150, appuycz sur MENU/OK, faits defiler jusqu'a MEASUREMENTS (Mesures),uis appuyez sur OK, selectionnee B-scan,uis appuyez sur MENU/OK.Pour commencer, saisissez l'epaiseur maximale que vous youss attendez a balayer (scan) a I'aide des touches flechees ascendante, descendante, de navigation vers la gauche et vers la droite,uis activez la fonction B-Scan en effectuant un defillement vers le bas a I'aide de la touche dc navigation vers la droite (touchc dc navigation vers la gauche pour d'sactiver [Off]).Appuyez sur la touche F3 cn mode gauchcr ou sur la touche F1 cn modc droitier a la fin. La partic infercure dc I'ecran affiche SAVE (Enregisterer), START (Demarrer) ou STOP (Arreter) et CLEAR (Effaccr). Pour demarrer un B-Scan, cffectucz le couplage avec une cale etalon,uis appuyez sur F2 [START] (Demarrer).Si vous desaccouplez le transducteur,B-Scan s'interrrompt en raison de I.O.S.Si vous appuyez sur F2 [STOP] (Arreter) l'epaiseur minimale s'affiche au centre de I'ecran pendant qu'un curseur vertical vous permit de passer en revue les lectures.Pendant la consultation la valeur d'epaiseur est mise a jour dans la partie supérieure droite de I'ecran. Appuyez sur F1 [SAVE] (Enregisterer) pour enregistert toutes les lectures.Le nombre de lectures enregistrées

Extech Instruments

attcint la taillde fichier de 5000 lectures ou la valeur predeterminede dans la configuration du fichier en cours (Veuillez vous referrer à la section Enregistrement de données). Voici une image de B-Scan sur uncalc etalon.

Téléphonez à Extech Instruments pour toute assistance technique spécifique ou toutes questions liées au dépannage. Veuillez vous reférer aux informations sur nos services après-venture sur les pages suivantes ou visitez le site WEB www.Extech.com

Calibrage, réparation et services après-venture

FLIR Systems, Inc. offre des services de calibrage et de réparation pour les produits Extech Instruments que nous commercialisons. Nous fournissons également une certification NIST pour la plupart des produits. Contactez notre service client pour toute information sur les services de calibrage disponibles pour ce produit. Un calibrage doit être effectué chaque année pour vérifier les performances et la précision de l'apparciel. Nous offrons également une assistance technique et un service à la catégorie. Vcuillez vous reporter aux coordonnées fournics ci-dessous.

Manuel d'utilisation v2.8 11/13 - Jauge d'épaissur à ultrasons,

modèlestKG100_TKG150

Calibrage, réparation et services après-vente

FLIR Systems, Inc. offre des services de calibrage et de réparation pour les produits Fixtech Instruments que nous commerciaux, Nous fournissons également une certification NIST pour la plupart des produits. Contactez notre service client pour toute information sur les services de calibrage disponibles pour cc produit. Un calibrage doit être effectue chaque année pour vérifier les performances et la précision du métre. Nous offrons également une assistance technique et un service à laclientèle. Veuillez vous reporter aux coordonnées fournies ci-dessous.

Lignes d'assistance: Etats-Unis [phone]

International: [phone]

Service d'assistance technique: Option 3; E-mail: [e-mail]

Réparations et retours : Option 4 ; E-mail : [e-mail]

Les specifications produit sont sujets à modifications sans préavis.

Pour les toutes dernières informations, veuillez visiter notre site Web.

www.extech.com

FLIR Commercial Systems, Inc., 9 Townsend West, Nashua, NH 03063 USA

Certific ISO 9001

Tous dins nreses, y empris la reproduction partille ou intale sous qu'elque furme que soit.

www.extech.com
