Type de produit	Pince ampèremétrique AC/DC True RMS
Marque	Extech
Modèle	38389
Catégorie	Équipements de mesure
Dimensions	79 x 203 x 41 mm (3.1 x 8 x 1.6 pouces)
Poids	185 g (6.5 oz)
Alimentation	Pile 9 V
Affichage	LCD 4000 points
Ouverture de la pince	33 mm (1.25 pouces) pour câbles jusqu'à 350 MCM
Fonctions principales	Courant AC/DC (600 A), tension AC/DC, résistance, capacité, température, continuité sonore
Mode True RMS	Oui pour courant et tension AC
Maintien des données (Data Hold)	Oui
Maintien de crête (Peak Hold)	Oui
Arrêt automatique	Oui
Plage de capacité	40 nF à 100 µF
Plage de température	-20 à 760 °C (-4 à 1400 °F) avec sonde (incluse)
Sécurité	CAT II 600 V
Accessoires inclus	Piles 9 V, sondes de test, pince de mesure de température, étui ceinture
Entretien et nettoyage	Nettoyer avec un chiffon humide et doux ; ne pas utiliser de solvants
Pièces détachées et réparabilité	Contactez le service après-vente Extech pour les pièces et réparations
Garantie	Consultez la notice pour les détails de garantie

FOIRE AUX QUESTIONS - 38389 Extech

Comment mesurer le courant alternatif avec la pince Extech 38389 ?

Placez le sélecteur sur la plage AC A (~600A ou 400A). Ouvrez la pince et encerclez un seul conducteur. Lisez la valeur sur l'écran. Utilisez le mode True RMS pour des mesures précises sur des signaux non sinusoïdaux.

Comment mesurer la tension continue ?

Tournez le sélecteur sur DC V. Branchez la sonde rouge sur la borne V/Ω et la sonde noire sur COM. Placez les pointes de test aux bornes du circuit. Lisez la tension sur l'écran.

Comment utiliser la fonction de maintien de données (Data Hold) ?

Appuyez sur le bouton DATA HOLD pour figer la mesure affichée. Appuyez à nouveau pour relâcher.

Comment mesurer la résistance ?

Sélectionnez le mode Ω avec le sélecteur. Branchez les sondes comme pour la tension. Placez les pointes de part et d'autre de la résistance (hors tension). Lisez la valeur.

Comment mesurer la capacité ?

Tournez le sélecteur sur CAP. Branchez les sondes (rouge sur V/Ω, noire sur COM). Déchargez le condensateur avant mesure. Placez les pointes aux bornes et lisez la capacité.

Comment mesurer la température ?

Sélectionnez le mode °C/°F. Branchez le thermocouple sur la borne Temp (rouge +, noire -). Placez la sonde sur l'objet à mesurer et lisez la température.

Que signifie le symbole %CF sur l'écran ?

%CF indique le facteur de crête (Crest Factor), rapport entre la valeur crête et la valeur efficace. Il est utilisé pour évaluer la distorsion du signal.

Comment remplacer la pile ?

Éteignez l'appareil. Retirez le compartiment à piles situé à l'arrière. Remplacez la pile 9V usagée par une neuve en respectant la polarité. Refermez le compartiment.

Pourquoi le multimètre s'éteint-il automatiquement ?

La fonction Auto Power Off économise la pile. L'appareil s'éteint après environ 15 minutes d'inactivité. Pour le réveiller, tournez le sélecteur sur OFF puis de nouveau sur la fonction souhaitée.

Comment nettoyer la pince Extech 38389 ?

Utilisez un chiffon doux légèrement humide. N'utilisez jamais de solvants ou de produits abrasifs. Essuyez ensuite avec un chiffon sec.

MODE D'EMPLOI 38389 Extech

AC and AC/DC Clamp-on Ammeters

Clamp-on meters include models with Temperature and True RMS measurements

With Peak Hold captures in-rush currents

Common Features:

• Maximum AC current of 600A
• Measure AC Current, AC/DC Voltage and Resistance
- Data Hold “freezes” data in display
- 1.25" (33mm) circular jaw opening for large cables (350MCM)
• Audible Continuity beeper
- Auto power off
- Complete with test leads, 9V battery, and belt holster

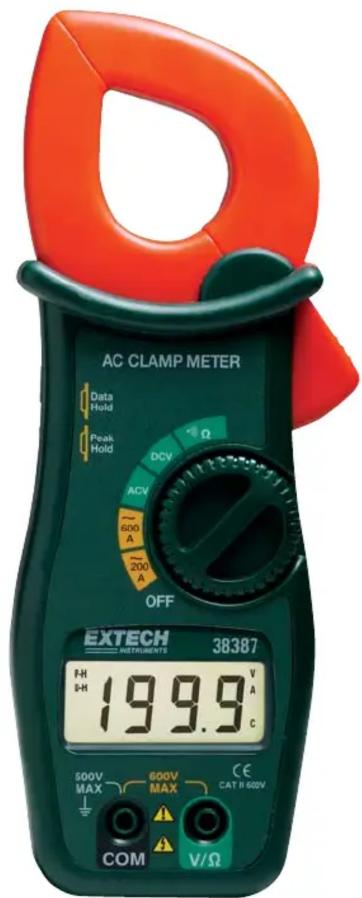

Model 38387

• AC current to 600A
  • Large 2000 count LCD display

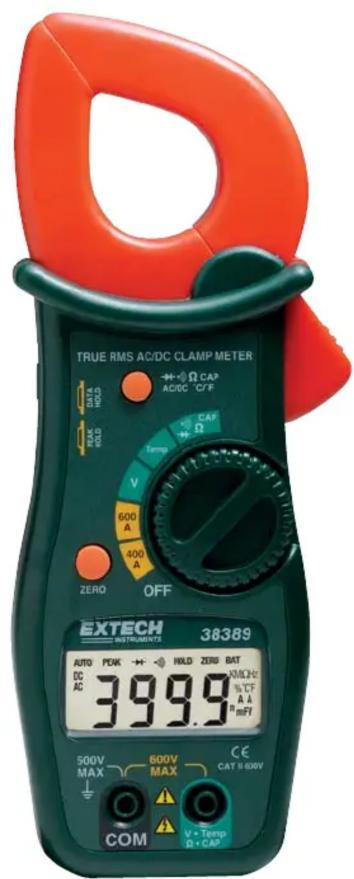

Model 38389

• True RMS voltage and current measurements
• AC/DC current to 600A
• Large 4000 count LCD display
• Capacitance measurements
• Temperature measurements
- Includes temperature probe (-58 to 482°F/-50 to 250°C)

Model 38387 (Max. Resolution) Basic Accuracy 38389 (Max. Resolution) Basic Accuracy (%rdg+digits) (%rdg+digits)

AC Current: 200.0A, 600A (0.1A) ±(1.5% + 4d) 400A, 600A (Trms) (100mA) ±(3.0% + 5d)
DC Current — — 400A, 600A (100mA) ±(2.5% + 3d)
DC Voltage: 600V (1V) ±(1% + 1d)			400mV, 4V, 40V, 400V, 600V (0.1mV) ±(0.5% + 2d)
AC Voltage: 600V (1V) ±(1.5% + 4d)			4V, 40V, 400V, 600V (Trms) (1mV) ±(0.8% + 3d)
Resistance: 2000ø (1ø) ±(1% + 2d)			400ø, 4kø, 40kø, 400kø, 4Mø, 40Mø (0.1ø) ±(0.8% + 4d)
Capacitance: — —			40nF, 400nF, 4μF, 40μF, 100μF (0.01nF) ±(3.5% + 5d)
Temperature — —			-4 to 1400°F, -20 to 760°C (1°F/°C) ±(3.0% + 3°F/2°C)
Continuity: Beeper ≤50ø			Beeper ≤30ø
Power: 9V battery			9V battery
Dimensions: 3.1 x 8 x 1.6" (79 x 203 x 41mm)			3.1 x 8 x 1.6" (79 x 203 x 41mm)
Weight: 6.5oz (185g)			6.5oz (185g)

Ordering Information:

38387 ......AC Clamp Meter

38387-NIST....AC Clamp Meter w/ Calibration Traceable to NIST

38389 .....True RMS AC/DC Clamp Meter

38389-NIST....True RMS AC/DC Clamp Meter w/ Calibration Traceable to NIST

480172 .....Line Separator
