Caractéristiques techniques	Support d'enceinte TRIANGLE S04, compatible avec la plupart des enceintes de bibliothèque.
Dimensions	Hauteur : 100 cm, Largeur : 30 cm, Profondeur : 30 cm.
Poids	Poids maximum supporté : 10 kg.
Matériaux	Construction en acier robuste avec finition en peinture noire.
Utilisation	Idéal pour positionner des enceintes à hauteur d'écoute optimale.
Installation	Montage facile avec instructions fournies, outils nécessaires non inclus.
Maintenance	Essuyer avec un chiffon doux, éviter les produits abrasifs.
Sécurité	Assurez-vous que le support est bien fixé et stable avant utilisation.
Informations générales	Produit conçu pour une utilisation intérieure, garantie de 2 ans.

FOIRE AUX QUESTIONS - S04 TRIANGLE

Comment assembler le support TRIANGLE S04 ?

Pour assembler le support TRIANGLE S04, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de bien fixer chaque vis et de vérifier la stabilité du support avant d'y placer vos enceintes.

Quelle est la capacité de poids maximale du support TRIANGLE S04 ?

Le support TRIANGLE S04 peut supporter jusqu'à 10 kg par enceinte. Veillez à ne pas dépasser cette limite pour garantir la sécurité.

Comment ajuster la hauteur du support TRIANGLE S04 ?

La hauteur du support TRIANGLE S04 est fixe. Assurez-vous de choisir un modèle qui correspond à la hauteur désirée de vos enceintes avant l'achat.

Puis-je utiliser le support TRIANGLE S04 avec toutes les enceintes ?

Le support TRIANGLE S04 est conçu pour des enceintes de taille standard. Vérifiez les dimensions de vos enceintes pour vous assurer qu'elles s'adaptent correctement au support.

Comment nettoyer le support TRIANGLE S04 ?

Pour nettoyer le support TRIANGLE S04, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Le support TRIANGLE S04 est-il fourni avec des accessoires de montage ?

Oui, le support TRIANGLE S04 est fourni avec tous les accessoires nécessaires pour le montage, y compris les vis et les tampons anti-dérapants.

Quel type de sol est recommandé pour utiliser le support TRIANGLE S04 ?

Il est recommandé d'utiliser le support TRIANGLE S04 sur des surfaces planes et stables, comme des parquets ou des moquettes. Assurez-vous que le sol est solide pour éviter les basculements.

Où puis-je trouver des pièces de rechange pour le support TRIANGLE S04 ?

Les pièces de rechange pour le support TRIANGLE S04 peuvent être commandées directement auprès du fabricant ou de revendeurs agréés. Consultez le site web de TRIANGLE pour plus d'informations.

MODE D'EMPLOI S04 TRIANGLE

Î Déballage Î Montage des pointes de découplage Comète Î Montage Comète sur pieds S04 - 40

Î Montage du socle Antal Î Branchements Î Bi-câblage et Bi-amplication Î Placement pour la Stéréo Î Placement pour Home-Cinéma

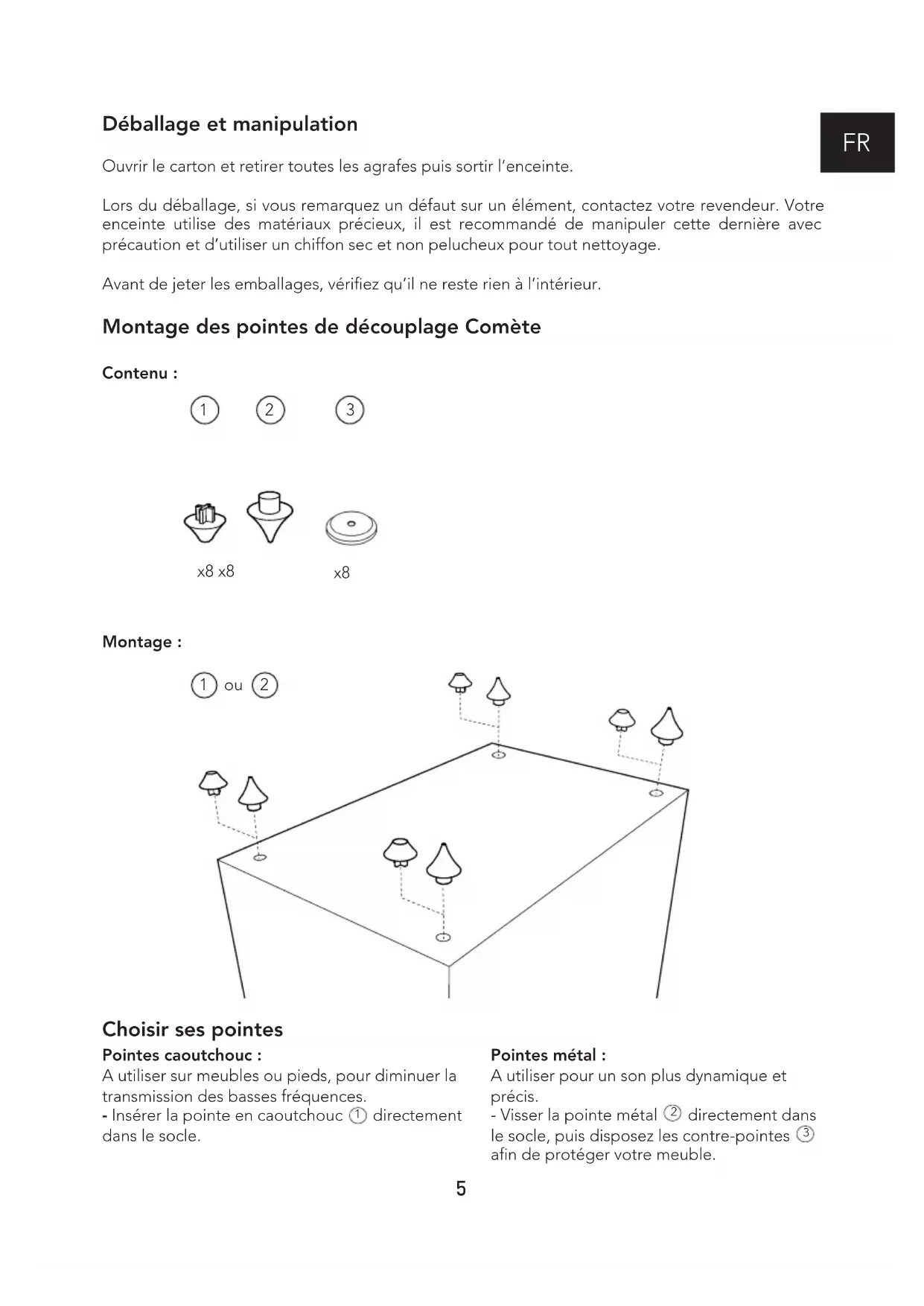

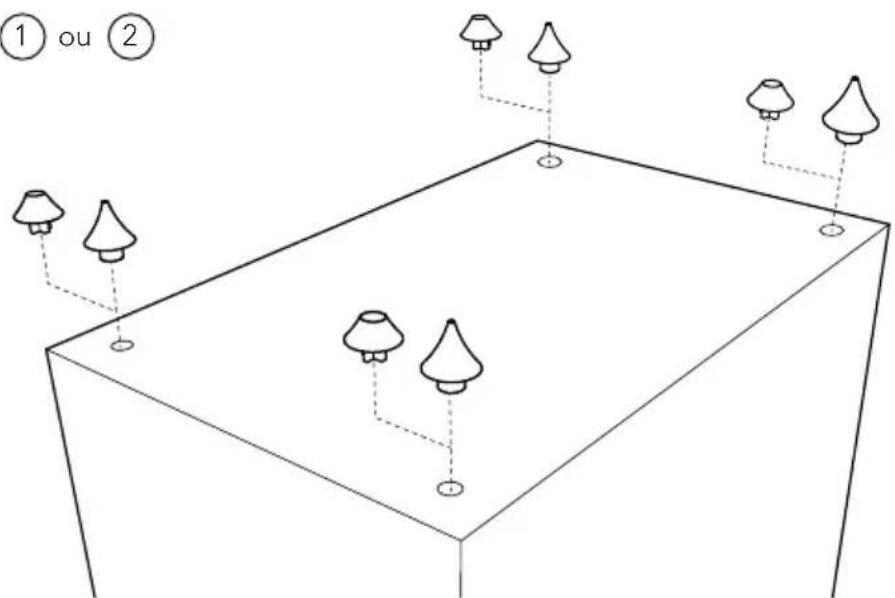

Déballage et manipulation Ouvrir le carton et retirer toutes les agrafes puis sortir l’enceinte. Lors du déballage, si vous remarquez un défaut sur un élément, contactez votre revendeur. Votre enceinte utilise des matériaux précieux, il est recommandé de manipuler cette dernière avec précaution et d’utiliser un chiffon sec et non pelucheux pour tout nettoyage. Avant de jeter les emballages, vériez qu’il ne reste rien à l’intérieur. Montage des pointes de découplage Comète Contenu : Montage :

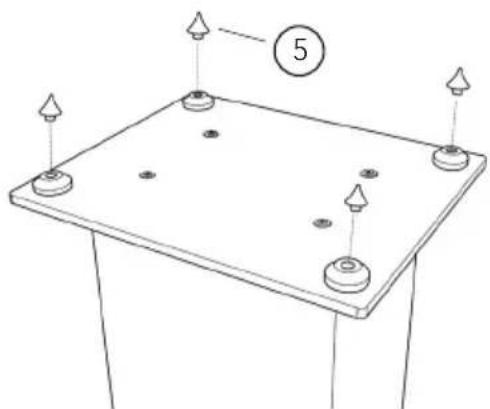

x8 x8 Pointes métal : A utiliser pour un son plus dynamique et précis. - Visser la pointe métal directement dans le socle, puis disposez les contre-pointes an de protéger votre meuble. Pointes caoutchouc : A utiliser sur meubles ou pieds, pour diminuer la transmission des basses fréquences. - Insérer la pointe en caoutchouc directement dans le socle.

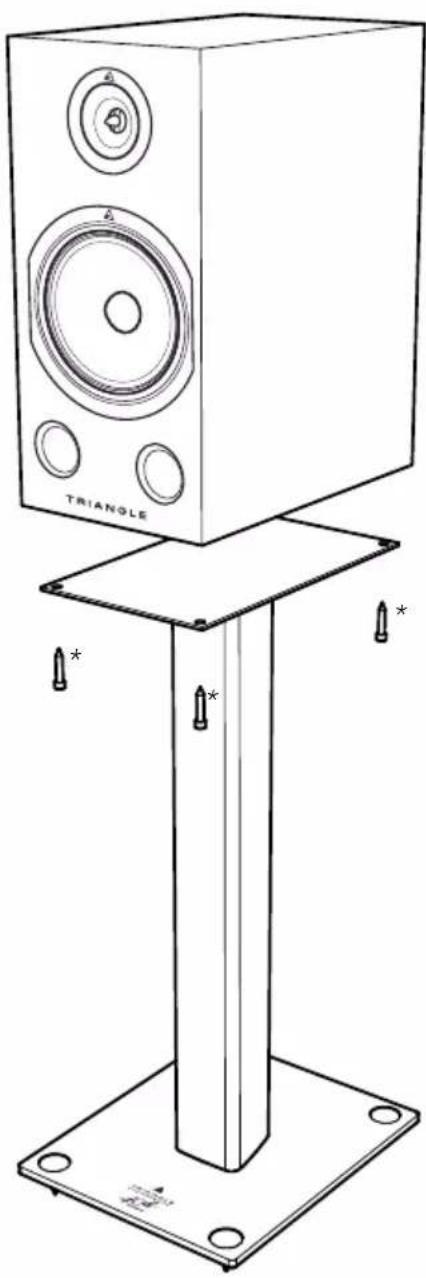

Montage Comète sur pieds S04 - 40

Disposez votre enceinte sur le pied dédié S04-40

pour une écoute optimale à hauteur d’oreille. Pour d’avantage de stabilité, vous pouvez xer votre enceinte à l’aide des vis fournies*. (*Ces vis sont fournies avec le pied)

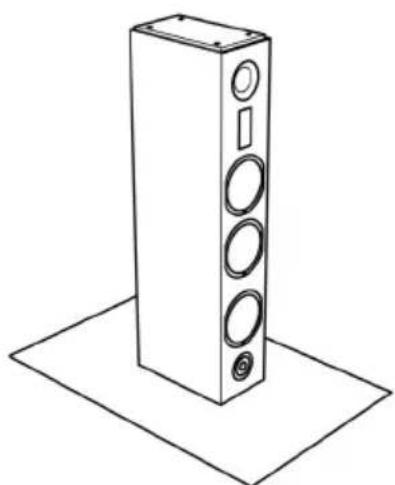

1- Disposer l’enceinte sur sa face

supérieure (disposer cette dernière sur une surface non-abrasive).

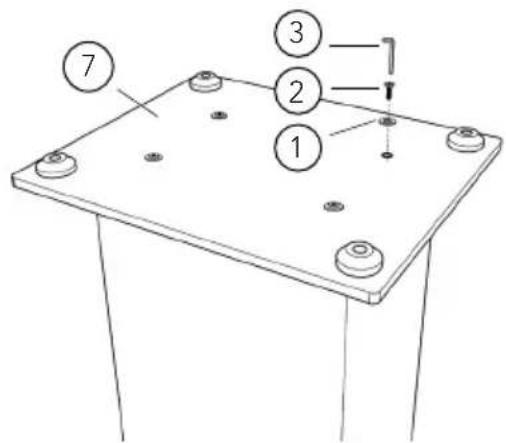

2- Utiliser les rondelles et les vis pour

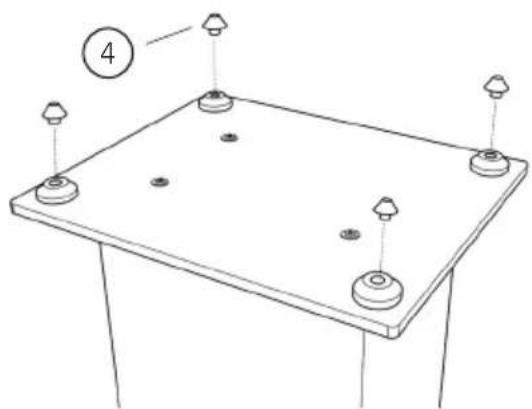

xer le socle à l’aide de la clé hexagonale fournie . Pointes métal : A utiliser pour des surfaces souples type moquette, tapis... - Visser la pointe métal directement dans le socle. - Utiliser les contre-pointes si nécessaire. Pointes caoutchouc : A utiliser pour des surfaces rigides type parquet, carrelage... - Disposer la pointe en caoutchouc avec pression directement dans le socle.

Contenu : Montage du socle Antal Montage :

Branchements Prévoyez un câble de section sufsante et spécialement conçu pour le branchement d’enceintes acoustiques. Utilisez des longueurs de câble identiques pour les voies droite et gauche. Veillez à respecter les polarités + et - pour chaque voie. Ne pas oublier de dénuder les câbles si nécessaire. Le bi-câblage et la bi-amplication Pour ceux souhaitant optimiser leur système d’écoute, il est possible d’utiliser le bi-câblage ou la bi-amplication. Avec la bi-amplication, on supprime totalement les interférences entre les haut-parleurs de graves et ceux de medium/aigu. Il est obligatoire d’utiliser des amplicateurs identiques an de garder l’homogénéité de l’enceinte, notamment en terme de puissance délivrée. Pour cela, il vous suft de retirer les cavaliers du bornier et d’utiliser deux amplicateurs stéréo. Sur les enceintes, les bornes du haut sont les entrées du signal pour le registre médium / aigu, tandis que les bornes du bas sont les entrées du signal pour le registre grave. Un amplicateur vous servira pour alimenter le registre grave et le deuxième pour les registres médium et aigu (voir le schéma page suivante). A défaut d’utiliser deux amplicateurs, vous pouvez n’en utiliser qu’un seul si ce dernier dispose de deux zones 1 et 2. Il faudra sélectionner les deux zones. Ne pas oublier de retirer les cavaliers entre Médium/Aigus et Basse. Pour obtenir le meilleur de vos enceintes, nous vous conseillons d’utiliser un amplicateur de qualité. L’indication de puissance sur la che technique des enceintes ne correspond pas forcément à la puissance maximum que votre amplicateur doit avoir. Il est préférable d’avoir un amplicateur « puissant » utilisé à bas régime plutôt qu’un amplicateur peu puissant poussé au maximum. La distorsion d’un amplicateur poussé au maximum est néfaste pour les haut-parleurs de vos enceintes. Dès que vous entendez un son saturé, vous devez réduire le volume sur votre amplicateur. Restez raisonnable dans l’utilisation de vos enceintes, il ne s’agit pas d’enceintes de sonorisation de concert. Pour plus d’informations concernant votre système, rendez-vous sur la page : http://trianglehi.com/

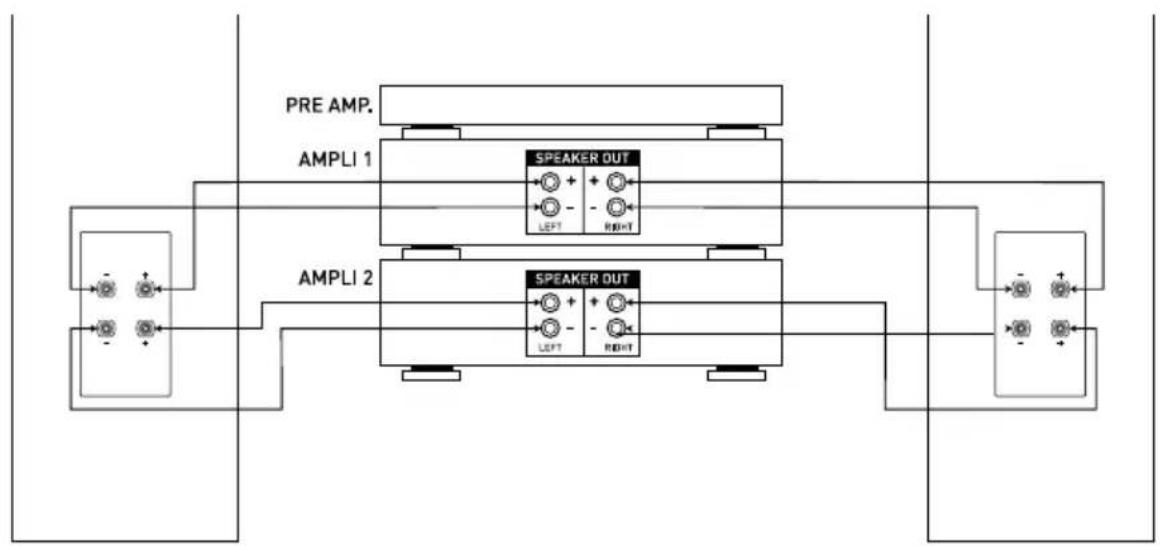

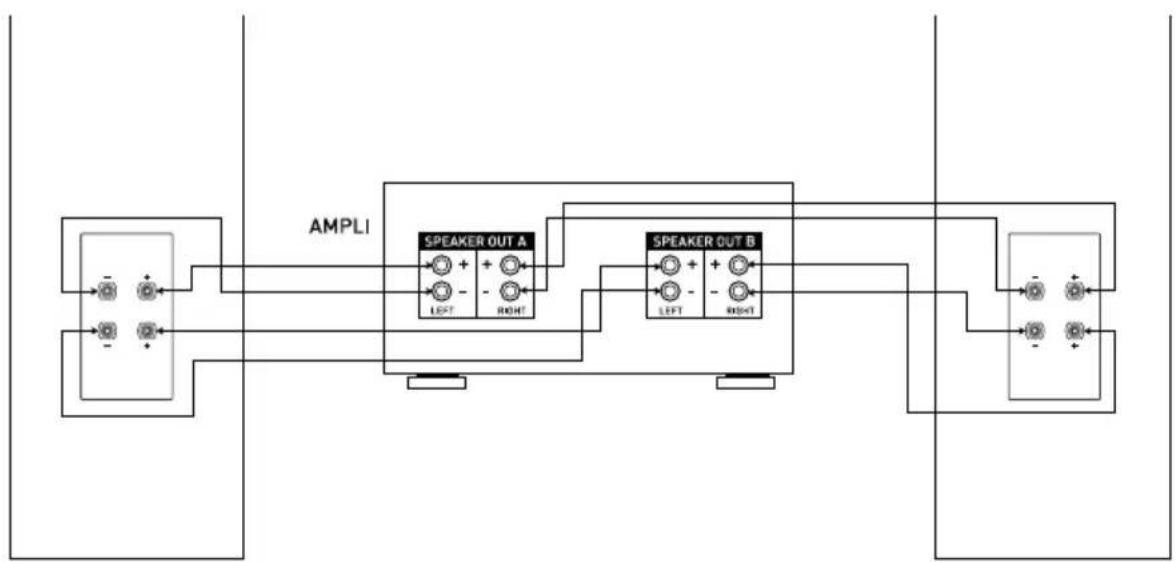

Bi-câblage Bi-amplication Le bi-câblage et la bi-amplication

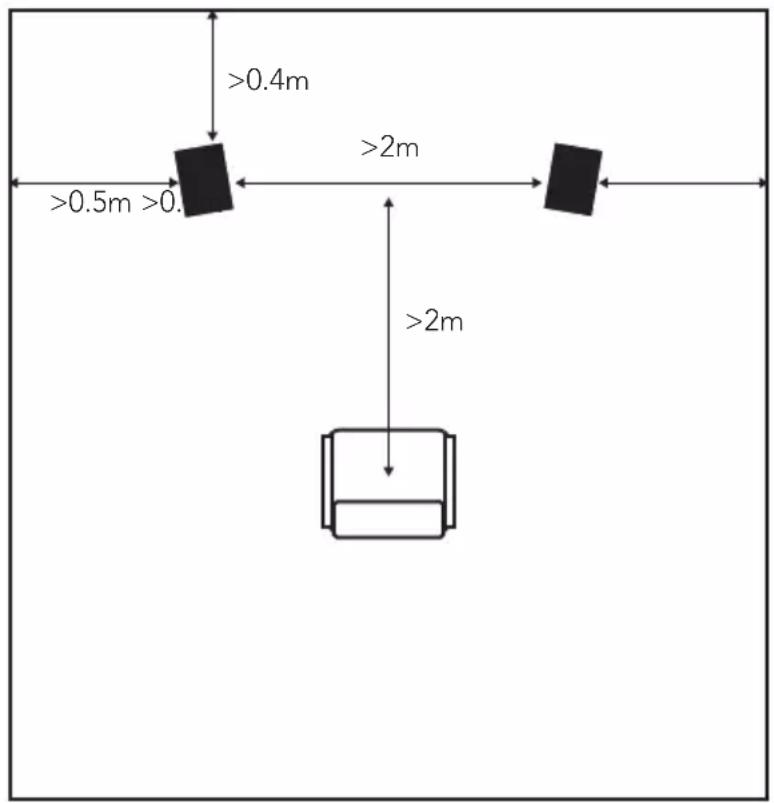

Placement pour la Stéréo Pour le placement de vos enceintes, veillez à respecter les règles suivantes : - Évitez les pièces trop réverbérantes, type salle avec carrelage sans tapis et ayant des fenêtres sans rideau. - Votre zone d’écoute ne doit pas être trop proche des enceintes : une distance minimum de 2 mètres doit être respectée. - L’écart entre les enceintes doit également être au minimum de 2 mètres pour garantir un effet stéréo de bonne qualité. - Si possible, disposez les enceintes de manière à ce qu’elles diffusent le son dans le sens de la longueur de la pièce. - Évitez le placement dans les coins de la pièce. Il favorise l’excitation des résonances propres à la pièce. Pour une colonne, laissez un espace minimum de 40 centimètres entre le mur et l’enceinte. Jouez sur le positionnement des enceintes par rapport au mur arrière. Généralement, une position proche du mur arrière a pour effet d’améliorer la réponse dans les basses fréquences (au détriment de l’image). Inversement, une position éloignée du mur favorise la reproduction d’une image sonore large et profonde (procédez à quelques essais pour trouver le meilleur compromis dans votre pièce). >0.5m >0.5m >0.4m >2m >2m11

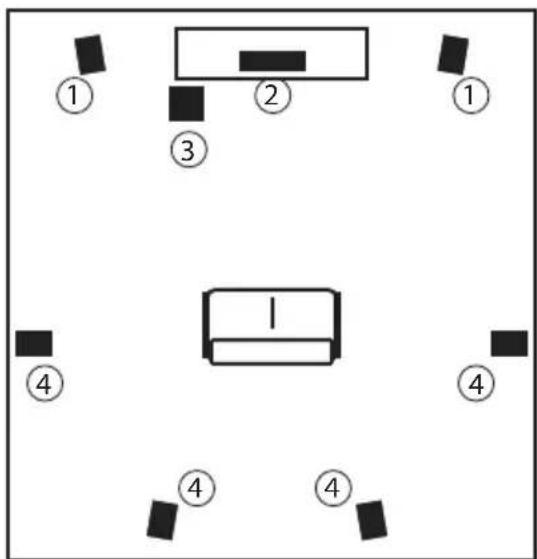

Placement pour le Home-Cinéma L’installation typique d’un ensemble home-cinéma comprend : 1 Deux enceintes principales gauche et droite 2 Une voie centrale 3 Un ou plusieurs caissons de grave 4 Plusieurs voies arrières (signal 5.1 : 2 voies arrières, signal 6.1 : 3 voies arrières, signal 7.1 : 4 voies arrières) Pour placer les enceintes principales de manière optimale, il faut veiller à respecter les mêmes critères que pour une installation purement stéréo (voir page précédente). - La voie centrale doit être placée sur la ligne formée par les deux enceintes principales. - L’utilisation d’un caisson de grave est particulièrement recommandée pour une utilisation en home-cinéma an de pouvoir restituer le canal des effets spéciaux dans l’extrême grave qui sont enregistrés sur les DVD, Blu-Ray, les services de streaming vidéo ainsi que la télévision numérique. Son placement n’est pas critique si vous sélectionnez une fréquence de raccordement avec les voies principales en dessous de 80Hz. Au delà de cette fréquence, il faut mieux rapprocher le caisson des enceintes principales, la position optimale étant entre celles-ci. An d’optimiser votre écoute, n’hésitez pas à tester différents emplacements pour votre caisson de basse. Il est conseillé de placer les voies arrières entre 1.5 et 2 mètres de hauteur. Elles sont là pour restituer une ambiance. Veillez à prévoir une xation en adéquation avec le poids des enceintes. - Si vous utilisez des enceintes de type bibliothèque dans votre installation home-cinéma, il est conseillé de congurer l’amplicateur sur «SMALL» pour limiter le grave. Vous trouverez toutes les autres indications pour paramétrer votre installation dans le manuel d’utilisation de votre amplicateur A/V.

GAMME 40 ème anniversaire /

I22 Félicitations pour l’achat de vos enceintes TRIANGLE. An de proter de votre achat au maximum, nous vous proposons un enregistrement de votre produit. Cet enregistrement vous permettra de bénécier des conseils de nos équipes, de recevoir des offres spéciales et d’obtenir une garantie de 3 ans sur vos enceintes TRIANGLE. Enregistrement en ligne Rien de plus simple, vous pouvez vous enregistrer en deux clics à l’adresse suivante : https://www.trianglehi.com/fr/enregistrement/ GARANTIE / WARRANTY Thanks for buying a TRIANGLE product. We want you to enjoy your purchase to the fullest. The rst step is an easy registration of your products. By doing this, you will benet from helpful tips, products support, special offers and 3 years warranty. Online registration Register your product easily online at the following address : https://www.trianglehi.com/en/register/Note sur la garantie Vos enceintes TRIANGLE bénécient d’une garantie de 3 ans. Cette garantie prend effet à partir de la date d’achat et couvre tous les défauts de fabrication ou les dommages que pourraient subir vos enceintes, résultant de ces mêmes défauts. Cette garantie est accordée uniquement au premier utilisateur du produit et seulement après l’enregistrement en ligne sur le site internet TRIANGLE. Elle n’est pas transmissible en cas de revente dudit produit. De plus, elle cesserait de plein droit en cas de panne résultant d’un mauvais traitement ou d’une mauvaise manipulation. Sont exclus de la garantie : Î Bobine brûlée par excès de puissance Î Toute panne résultant d’une utilisation à des ns professionnelles (sonorisation, public address etc.) Î Toute panne résultant d’un stockage dans une pièce trop humide Î Membrane crevée ou arrachée Î Suspension déchirée Î Toute panne résultant d’un choc mécanique (chute, écrasement, etc.) Î Toute panne résultant de l’intervention d’une personne non habilitée par TRIANGLE Î Impacts sur l’ébénisterie (rayures, écrasement, chocs divers) Note on the warranty Your TRIANGLE loudspeakers are warranted for 3 years. This warranty takes effect from the date of purchase and covers any manufacturing defect or damage your loudspeakers could suffer as a result of these same defects. This warranty is granted solely to the rst owner of the product, and is not transmittable in the case of resale. To validate your warranty, you will need to register online on TRIANGLE website. Please note, this warranty is voided if any fault arises from ill-treatment or careless handling of the product. The following are not guaranteed : Î A burned voice-coil caused by overloading the driver Î Any fault occurring from professional usage (public sound systems, PA systems, etc.) Î Any fault resulting from storage in areas of high humidity Î A pierced or torn membrane Î A torn suspension Î Any fault resulting from a mechanical shock (ex if dropped or handled roughly) Î Any fault arising from servicing by anyone other than an authorized TRIANGLE service technician Î Damaged cabinets due to mishandling2425- DESIGN BY TRIANGLE IN FRANCE Version 3.1.1 - 20210311
