KRT720001 - Caméra vidéo Kreator - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance pour endroits restreints
Marque	Kreator
Modèle	KRT720001
Écran	TFT LCD 2,31 pouces
Capteur d’image	CMOS 1/9 pouce
Pixels effectifs	640 x 480
Système vidéo	PAL/NTSC
Angle de vue horizontal	48°
Éclairage minimal	0 Lux (LED active)
Luminosité LED	8 niveaux
Contraste LCD	8 niveaux
Alimentation	4 piles AA (1,5 V x 4)
Autonomie	6 heures maximum
Consommation	238 mA
Sortie vidéo	Câble RCA, impédance 75 ohms, niveau 0,9-1,3 Vp-p
Dimensions du tube	∅8 mm x 980 mm (avec caméra)
Dimensions de la poignée	257 x 92 x 44 mm (sans tube flexible)
Étanchéité	IP67 (objectif et tube uniquement)
Température de service	-10 °C à 50 °C
Accessoires inclus	Miroir, crochet simple, crochet double, aimant, porte-accessoires en caoutchouc, câble vidéo
Entretien	Nettoyer avec un chiffon doux et humide. Pas de détergents ni solvants.
Sécurité	Ne pas immerger la poignée ou l'écran. Éviter les chocs. Ne pas utiliser en cas de condensation.
Service après-vente	Réparations par service agréé KREATOR. Contact : 00 32 3 292 92 90.
Garantie	Conserver le reçu d'achat comme preuve de date d'achat.

FOIRE AUX QUESTIONS - KRT720001 Kreator

Comment installer les piles dans la caméra KRT720001 ?

Retirez le couvercle du compartiment à piles. Insérez quatre piles AA (1,5 V) en respectant les polarités indiquées, puis replacez le couvercle.

Comment fixer le tube flexible à la poignée ?

Alignez l'extrémité à clé du tube avec la fente de la poignée, encastrez-les, puis tournez la tige filetée dans le sens horaire pour serrer fermement.

Comment utiliser les accessoires (miroir, crochet, aimant) ?

Accrochez l'extrémité arrière de l'accessoire dans l'orifice prévu sur la tête de la caméra, puis placez l'anneau par-dessus pour le fixer.

Comment activer l'image miroir ?

En mode surveillance, appuyez sur le bouton Rotation/image miroir (bouton 2) pour basculer l'affichage.

Comment régler la luminosité de la LED ?

En mode surveillance, appuyez sur le bouton Luminosité pour parcourir les 8 niveaux de luminosité LED.

Comment régler le contraste de l'écran LCD ?

En mode surveillance, appuyez sur le bouton Contraste pour parcourir les 8 niveaux de contraste LCD.

La caméra est-elle étanche ?

Oui, l'objectif et le tube flexible sont étanches selon la norme IP67. Cependant, la poignée et l'écran LCD ne sont pas étanches : ne les immergez pas.

Comment connecter la caméra à un téléviseur ?

Insérez le câble vidéo fourni dans la sortie vidéo du moniteur, puis l'autre extrémité dans l'entrée vidéo du téléviseur ou d'un écran compatible.

Que faire en cas de problème technique ou de panne ?

Contactez le service après-vente agréé KREATOR au 00 32 3 292 92 90. Les réparations doivent être effectuées par un professionnel agréé.

Comment nettoyer la caméra ?

Utilisez un chiffon doux et humide pour nettoyer l'appareil. N'utilisez pas de détergents ni de solvants.

MODE D'EMPLOI KRT720001 Kreator

1 UTILISATION 2
2 DESCRIPTION FIG. A 2
3 LISTE DES PIECES DU PACKAGE 2
4 PICTOGRAMMES....3
5 RÈGLES DE SÉCURITÉ GÉNÉRALES....3
6 CONSIGNES DE SÉCURITÉ COMPLÉMENTAIRES POUR LES PILES ...... 3
7 UTILISATION 4
7.1 Pour installer les piles (Fig. 1) ....4
7.2 Pour fixer le tube flexible avec poignée (Fig. 2)......4
7.3 Pour installer des accessoires....4
7.4 Sortie vidéo 4
7.5 Mise sous tension de la caméra 4
7.6 Image miroir 5
7.7 Commande de la luminosité LED 5
7.8 Commande du contraste LCD....5
8 ENTRETIEN ET ENTREPOSAGE....5
9 DONNÉES TECHNIQUES 5
10 SERVICE APRES-VENTE 6
11 ENVIRONNEMENT 6
12 DECLARATION DE CONFORMITE 7

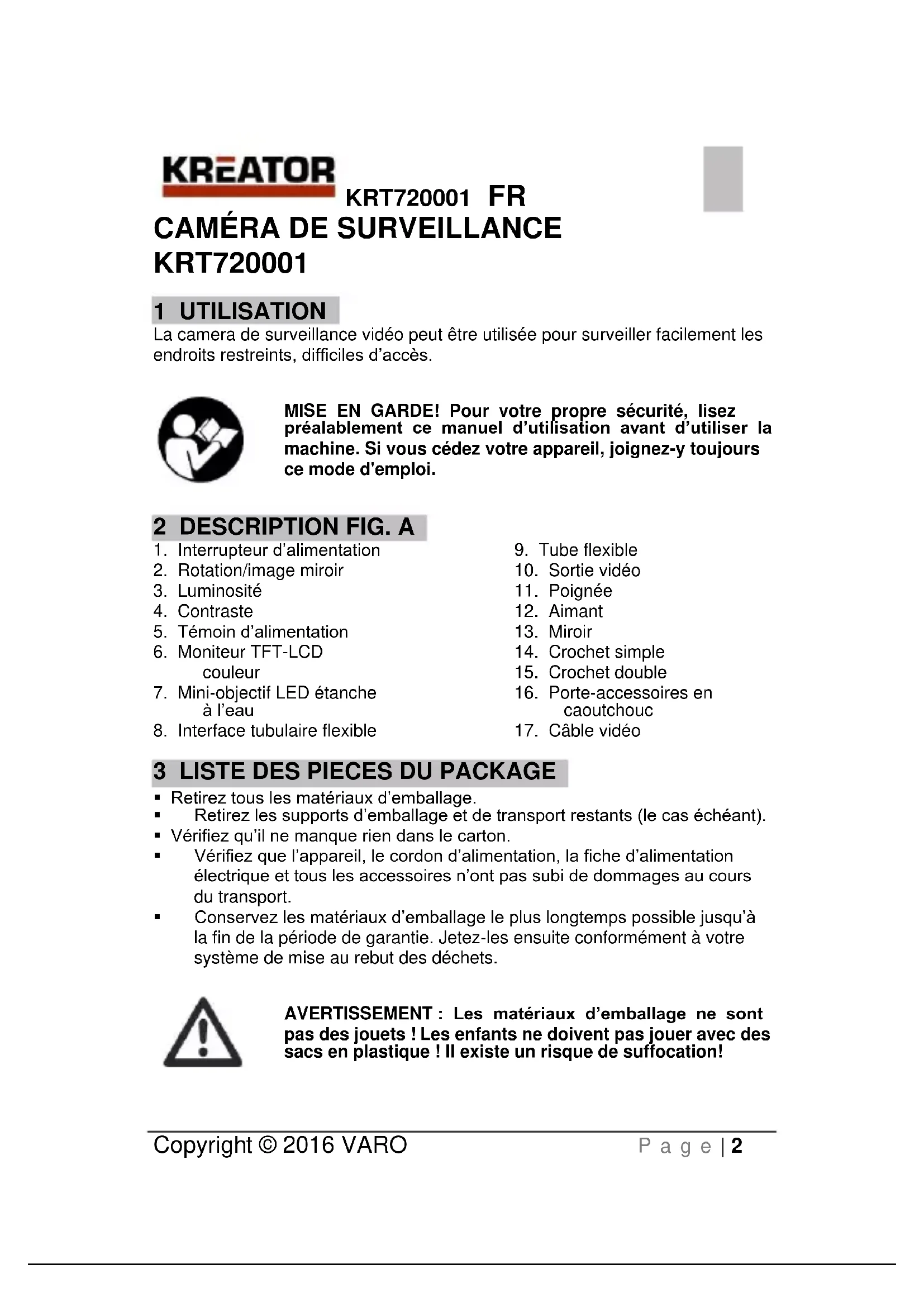

CAMÉRA DE SURVEILLANCE KRT720001

1 UTILISATION

La camera de surveillance vidéo peut être utilisée pour surveiller facilement les endroits restreints, difficiles d'accès.

MISE EN GARDE! Pour votre propre sécurité, lisez préalablement ce manuel d'utilisation avant d'utiliser la machine. Si vous cédez votre appareil, joignez-y toujours ce mode d'emploi.

2 DESCRIPTION FIG. A

1. Interrupteur d'alimentation

2. Rotation/image miroir

3. Luminosité

4. Contraste

5. Témoin d'alimentation

6. Moniteur TFT-LCD couleur

7. Mini-objectif LED étanche à l'eau

8. Interface tubulaire flexible

9. Tube flexible

10. Sortie vidéo

11. Poignée

12. Aimant

13. Miroir

14. Crochet simple

15. Crochet double

16. Porte-accessoires en caoutchouc

17. Câble vidéo

3 LISTE DES PIECES DU PACKAGE

- Retirez tous les matériaux d'emballage.

Retirez les supports d'emballage et de transport restants (le cas échéant).

■ Vérifiez qu'il ne manque rien dans le carton.

■ Vérifiez que l'appareil, le cordon d'alimentation, la fiche d'alimentation électrique et tous les accessoires n'ont pas subi de dommages au cours du transport.

- Conservez les matériaux d'emballage le plus longtemps possible jusqu'à la fin de la période de garantie. Jetez-les ensuite conformément à votre système de mise au rebut des déchets.

AVERTISSEMENT : Les matériaux d'emballage ne sont pas des jouets ! Les enfants ne doivent pas jouer avec des sacs en plastique ! Il existe un risque de suffocation!

KREATOR

KRT720001 FR

1 x poignée avec écran LCD

1 x interface vidéo tubulaire

flexible avec objectif

1 x câble vidéo

1 x crochet double

1 x crochet simple

1 x aimant

1 x miroir

1 x porte-accessoires en

caoutchouc

En cas de pièces manquantes ou endommagées, contactez votre revendeur.

4 PICTOGRAMMES

Les symboles suivants sont utilisés dans ce mode d'emploi et/ou sur la machine:

	Avertissement/Danger		Conformément aux principales exigences de la/des directive(s) Européenne(s)
	Lire le manuel avant utilisation

5 RÈGLES DE SÉCURITÉ GÉNÉRALES

• Évitez toute pénétration d'objets et de liquides. Ne renversez jamais aucun type de liquide sur l'écran vidéo. Les liquides augmentent les risques de choc électrique et d'endommagement du produit.
  L'unité n'est pas antichoc. N'utilisez pas d'outil électrique tel qu'un marteau et évitez tout impact important résultant, par exemple, d'une chute en hauteur de l'unité.
  N'immergez pas la poignée de la caméra ni l'écran LCD dans l'eau. Évitez toute humidité et rangez le produit dans un endroit sec. De telles mesures réduisent le risque de choc électrique et d'endommagement. Une fois l'unité entièrement montée, l'objectif et le tube sont étanches à l'eau, mais l'écran LCD et la poignée ne le sont pas.
  N'utilisez pas la caméra si de la condensation se forme à l'intérieur de l'objectif. Laissez l'eau s'évaporer avant de la réutiliser.
• Mettez le système hors tension lorsqu'il n'est pas utilisé.

6 CONSIGNES DE SÉCURITÉ COMPLÉMENTAIRES POUR LES PILES

• Lors du remplacement des piles, remplacez toujours toutes les piles en même temps. Ne mélangez pas des piles neuves et des piles anciennes.
• Évitez le court-circuit des piles.
• Ne les conservez pas dans des endroits où la température peut dépasser 50 °C, par exemple dans une voiture garée au soleil.

KRT720001 FR

■ Ne pas brûler les piles.
■ Ne tentez jamais d'ouvrir les piles.
En cas de fuite sur les piles, essuyez soigneusement le liquide à l'aide d'un chiffon. Évitez tout contact avec la peau ou les yeux. N'avalez pas le liquide. En cas de contact avec les yeux ou la peau, rincez sous l'eau courante pendant au moins 10 minutes et consultez immédiatement un médecin.

7 UTILISATION

7.1 Pour installer les piles (Fig. 1)

1. Retirez le couvercle des piles.
2. Insérez quatre (4) piles AA dans leurs logements appropriés, dans le bon sens, tel qu'indiqué sur le compartiment des piles.
3. Replacez le couvercle des piles.

7.2 Pour fixer le tube flexible avec poignée (Fig. 2)

Pour connecter la caméra tubulaire flexible à la poignée de commande, commencez par vous assurer que l'extrémité à clé du tube est alignée sur la fente de la poignée, puis encastrez-les l'une dans l'autre sans trop forcer. Une fois qu'elles sont correctement alignées, tournez la tige filetée dans le sens horaire jusqu'à ce que la connexion soit fermement en place.

a. L'extrémité à clé s'insère dans la prise.
b. Serrez la tige filetée.

7.3 Pour installer des accessoires

Les trois (3) accessoires inclus (miroir, crochet et aimant) sont tous fixés à la caméra de la même façon, comme illustré à la Fig. 3.

a. Accrochez l'extrémité arrière de l'accessoire dans l'orifice.
b. Placez l'anneau par-dessus pour fixer l'accessoire.

7.4 Sortie vidéo

Insérez le câble vidéo dans la prise de sortie vidéo du moniteur, insérez l'autre extrémité du câble dans la prise d'entrée vidéo de tout téléviseur ou dispositif d'affichage compatible. Le moniteur LCD peut maintenant diffuser une vidéo de grande qualité sur un autre écran.

7.5 Mise sous tension de la caméra

1. Maintenez l'interrupteur d'alimentation enfoncé pendant environ 3 secondes pour allumer la caméra. Le témoin d'alimentation s'allume et l'écran LCD s'active (Fig. 4).
2. Pendant l'utilisation, le tube doit facilement pouvoir être déplacé en position. Ne le forcez pas de manière excessive.
3. Le tube flexible peut être plié en de nombreuses formes qui peuvent vous aider à explorer des endroits que vous pensiez impossibles d'accès.

KRT720001 FR

1. Les accessoires incluent peuvent être utilisés pour récupérer de petits objets comme des bagues ou des vis tombées.

7.6 Image miroir

En mode de surveillance en temps réel, l'image miroir peut être réglée par pression sur le bouton 2 « Rotation/image miroir » (Fig. 5).

7.7 Commande de la luminosité LED

Les 8 niveaux de luminosité LED peuvent être activés par pression sur le bouton de luminosité en mode de surveillance en temps réel (Fig. 6).

7.8 Commande du contraste LCD

Les 8 niveaux de contraste LCD peuvent être activés par pression sur le bouton de contraste en mode de surveillance en temps réel (Fig. 7).

8 ENTRETIEN ET ENTREPOSAGE

Tenez toujours l'appareil de mesure propre afin d'assurer un travail impeccable et sûr.
- Nettoyez l'appareil à l'aide d'un chiffon doux et humide. N'utilisez pas de detergents ou de solvants.

9 DONNÉES TECHNIQUES

Type	KRT720001
Taille d’écran	TFT LCD 2,31 po
Contraste	300
Luminosité	220 CD/M2 (TYP)
Piles	4x AA (1,5 V x 4)
Autonomie	6 heures (maxi.)
Consommation de courant	238 mA
Impédance du signal de sortie	75 ohm
Niveau de signal de sortie	0,9—1,3 Vp-p
Capteur d’imagerie	CMOS 1/9 po
Pixels effectifs	640 x 480
Système vidéo	PAL/NTSC
Angle de vue horizontal	48°
Eclairage minimal	0 Lux (LED ACTIVE)
Capacité d’étanchéité à l’eau	IP67 (objectif/tube uniquement)
Dimensions du tube	∅8 mm x 980 mm (caméra comprise)
Dimensions de la poignée	257 x 92 x 44 mm (hors tube flexible)
Température de service	-10 °C~50 °C

10 SERVICE APRES-VENTE

• Les réparations ne peuvent être réalisées que par un service après-vente agréé pour les outils KREATOR.
• Vous pouvez obtenir davantage d'informations au numéro 00 32 3 292 92 90.
• Tous les frais de transport doivent toujours être supportés par le client, sauf indication contraire écrite.
• Votre reçu d'achat doit être conservé comme preuve de la date d'achat.

11 ENVIRONNEMENT

Si, après un certain temps, vous décidez de remplacer votre machine, ne vous en débarrassez pas avec les ordures ménagères mais destinez-la à un traitement respectueux de l'environnement.

Les déchets électriques ne peuvent être traités de la même manière que les ordures ménagères ordinaires. Procédez à leur recyclage, là où il existe des installations adéquates.

Renseignez-vous à propos des procédés de collecte et de traitement auprès des autorités locales compétentes ou de votre revendeur.

12 DECLARATION DE CONFORMITE

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIQUE, déclare que :

appareil : Caméra de surveillance

marque: KREATOR

modèle: KRT720001

est en conformité avec les exigences essentielles et les autres dispositions pertinentes des Directives européennes applicables, basées sur l'application des normes européennes harmonisées. Toute modification non autorisée de l'appareil annule cette déclaration.

Directives européennes (y compris, le cas échéant, leurs amendements à la date de la signature) ;

2011/65/EU

2014/30/EU

Normes européennes harmonisées (y compris, le cas échéant, leurs amendements à la date de la signature) ;

EN55022:2010

EN55024:2010

Détenteur de la Documentation technique : Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Le soussigné agit au nom du PDG de l'entreprise,

Réglementation – Directeur de la conformité

Date: 19/04/2016
