Caractéristique	Détails
Type de produit	Amplificateur de puissance
Puissance de sortie	450 Watts RMS
Configuration des canaux	4 canaux
Impédance	2 Ohms
Réponse en fréquence	20 Hz - 20 kHz
Dimensions	30.5 cm x 23 cm x 5.5 cm
Utilisation recommandée	Installation dans des systèmes audio de voiture
Maintenance	Vérifier régulièrement les connexions et nettoyer les contacts
Sécurité	Éviter l'exposition à l'humidité et aux températures extrêmes
Garantie	1 an
Accessoires inclus	Câbles de connexion et manuel d'utilisation

FOIRE AUX QUESTIONS - Punch P450.4 Rockford Fosgate

Comment installer le Rockford Fosgate Punch P450.4 ?

Pour installer le Rockford Fosgate Punch P450.4, commencez par déconnecter la batterie de votre véhicule. Connectez ensuite les fils d'alimentation et de terre au récepteur en respectant les polarités. Branchez les câbles des haut-parleurs aux sorties correspondantes et reconnectez la batterie. Enfin, testez le système pour vous assurer que tout fonctionne correctement.

Quels types de haut-parleurs puis-je utiliser avec le P450.4 ?

Le Rockford Fosgate Punch P450.4 peut être utilisé avec des haut-parleurs de 4 à 8 ohms. Assurez-vous de respecter les spécifications pour éviter d'endommager le récepteur ou les haut-parleurs.

Que faire si le son est déformé ou coupé ?

Si le son est déformé ou coupé, vérifiez les connexions des câbles des haut-parleurs pour vous assurer qu'ils sont bien fixés. Assurez-vous également que le niveau de gain n'est pas trop élevé, ce qui pourrait provoquer une distorsion. Enfin, vérifiez si le récepteur n'est pas surchauffé.

Comment régler les niveaux de gain sur le P450.4 ?

Pour régler les niveaux de gain sur le P450.4, utilisez un tournevis pour ajuster les boutons de gain situés sur le panneau avant. Commencez avec le gain à zéro et augmentez progressivement jusqu'à ce que vous atteigniez un niveau sonore optimal sans distorsion.

Le P450.4 a-t-il une protection contre les surcharges ?

Oui, le Rockford Fosgate Punch P450.4 est équipé d'un système de protection contre les surcharges qui désactive le récepteur en cas de surchauffe ou de surcharge pour éviter des dommages.

Comment nettoyer le P450.4 ?

Pour nettoyer le Rockford Fosgate Punch P450.4, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs ou des solvants. Assurez-vous que l'appareil est éteint et déconnecté de l'alimentation avant de le nettoyer.

Où puis-je trouver le manuel d'utilisation du P450.4 ?

Le manuel d'utilisation du Rockford Fosgate Punch P450.4 est disponible sur le site officiel de Rockford Fosgate dans la section 'Support' ou 'Téléchargements'.

Que faire si le récepteur ne s'allume pas ?

Si le Rockford Fosgate Punch P450.4 ne s'allume pas, vérifiez d'abord la connexion de l'alimentation et la mise à la terre. Assurez-vous que le fusible n'est pas grillé. Si tout semble en ordre, il peut être nécessaire de contacter le support technique.

MODE D'EMPLOI Punch P450.4 Rockford Fosgate

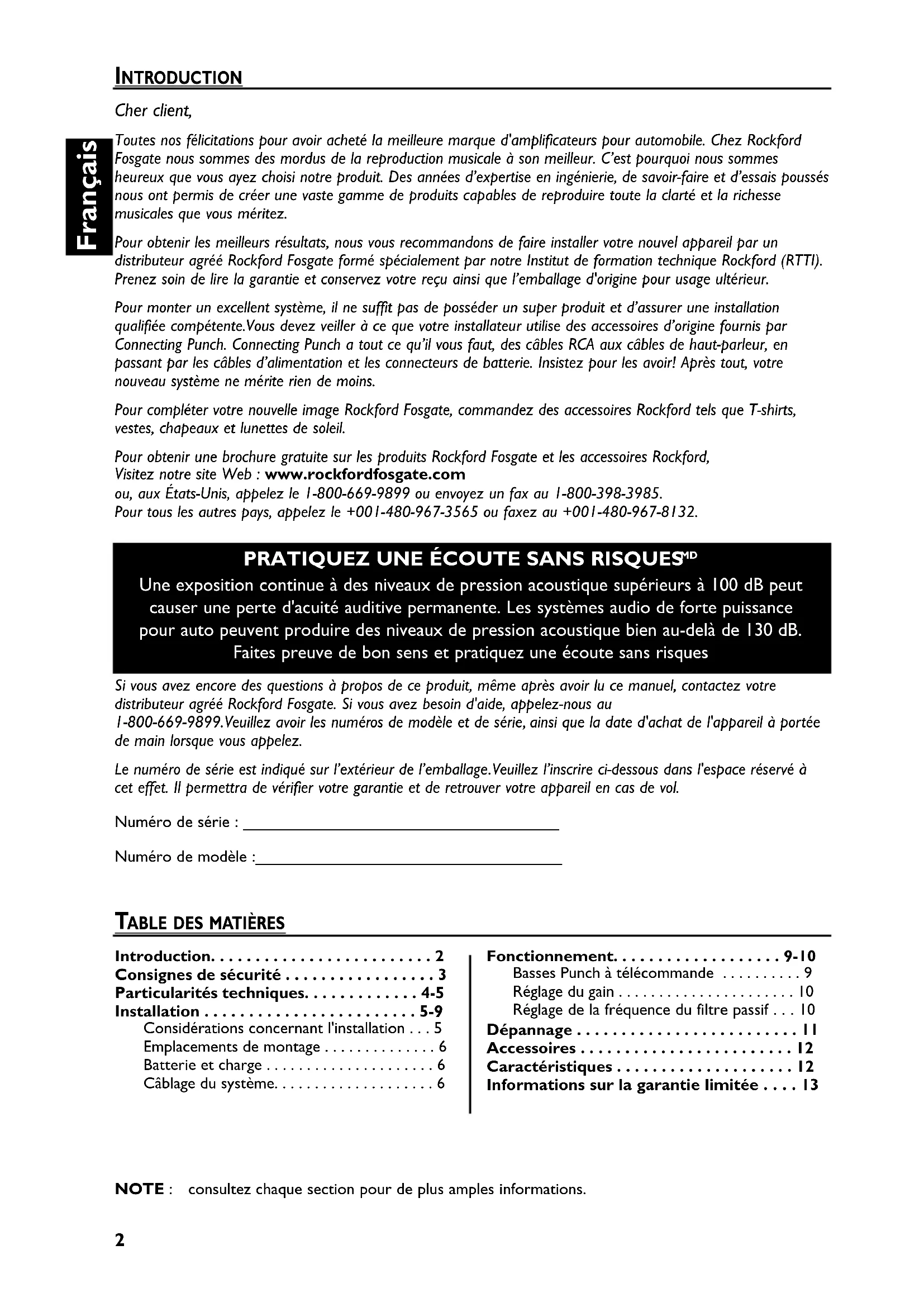

Cher client, Toutes nos félicitations pour avoir acheté la meilleure marque d'amplificateurs pour automobile. Chez Rockford Fosgate nous sommes des mordus de la reproduction musicale à son meilleur. C’est pourquoi nous sommes heureux que vous ayez choisi notre produit. Des années d’expertise en ingénierie, de savoir-faire et d’essais poussés nous ont permis de créer une vaste gamme de produits capables de reproduire toute la clarté et la richesse musicales que vous méritez. Pour obtenir les meilleurs résultats, nous vous recommandons de faire installer votre nouvel appareil par un distributeur agréé Rockford Fosgate formé spécialement par notre Institut de formation technique Rockford (RTTI). Prenez soin de lire la garantie et conservez votre reçu ainsi que l’emballage d'origine pour usage ultérieur. Pour monter un excellent système, il ne suffit pas de posséder un super produit et d’assurer une installation qualifiée compétente.Vous devez veiller à ce que votre installateur utilise des accessoires d’origine fournis par Connecting Punch. Connecting Punch a tout ce qu’il vous faut, des câbles RCA aux câbles de haut-parleur, en passant par les câbles d’alimentation et les connecteurs de batterie. Insistez pour les avoir! Après tout, votre nouveau système ne mérite rien de moins. Pour compléter votre nouvelle image Rockford Fosgate, commandez des accessoires Rockford tels que T-shirts, vestes, chapeaux et lunettes de soleil. Pour obtenir une brochure gratuite sur les produits Rockford Fosgate et les accessoires Rockford, Visitez notre site Web : www.rockfordfosgate.com ou, aux États-Unis, appelez le 1-800-669-9899 ou envoyez un fax au 1-800-398-3985. Pour tous les autres pays, appelez le +001-480-967-3565 ou faxez au +001-480-967-8132.

• Une exposition continue à des niveaux de pression acoustique supérieurs à 100 dB peut causer une perte d'acuité auditive permanente. Les systèmes audio de forte puissance pour auto peuvent produire des niveaux de pression acoustique bien au-delà de 130 dB. Faites preuve de bon sens et pratiquez une écoute sans risques NOTE : consultez chaque section pour de plus amples informations. Si vous avez encore des questions à propos de ce produit, même après avoir lu ce manuel, contactez votre distributeur agréé Rockford Fosgate. Si vous avez besoin d'aide, appelez-nous au 1-800-669-9899.Veuillez avoir les numéros de modèle et de série, ainsi que la date d'achat de l'appareil à portée de main lorsque vous appelez. Le numéro de série est indiqué sur l’extérieur de l’emballage.Veuillez l’inscrire ci-dessous dans l'espace réservé à cet effet. Il permettra de vérifier votre garantie et de retrouver votre appareil en cas de vol. Numéro de série : ___________________________________ Numéro de modèle :__________________________________ Introduction p. 2
• Consignes de sécurité p. 3
• Particularités techniques p. 4
• -5 Installation p. 5
• -9 Considérations concernant l'installation p. 5
• Emplacements de montage p. 6
• Batterie et charge p. 6
• Câblage du système p. 6
• Fonctionnement p. 9
• -10 Basses Punch à télécommande p. 9
• Réglage du gain p. 10
• Réglage de la fréquence du filtre passif p. 10
• Dépannage p. 11
• Accessoires p. 12
• Caractéristiques p. 12
• Informations sur la garantie limitée p. 133

Bienvenue à Rockford Fosgate ! Ce manuel vise à informer le propriétaire, le vendeur et l’installateur de l’appareil.Si vous désirez apprendre rapidement comment installer ce produit, consultez la section Installation du manuel. Reportez-vous à la Table des matières pour d’autres informations. Nous nous efforçons de faire en sorte que toutes les informations contenues dans ce manuel soient à jour. Mais comme nous améliorons constamment nos produits, nous nous réservons le droit de modifier ces informations sans aucun préavis. Le symbole accompagnant le mot « AVERTISSEMENT » signale à l'utilisateur la présence d’instructions importantes. Le non-respect de ces instructions causera des blessures graves ou la mort. Le symbole accompagnant l’expression « MISE EN GARDE » signale à l'utilisateur la présence d’instructions importantes. Le non-respect de ces instructions peut causer des blessures ou endommager l’appareil. MISE EN GARDE : pour éviter des blessures et ne pas endommager l'appareil, veuillez lire et suivre les instructions du manuel. Nous espérons que ce système vous procurera du plaisir et non des tracas. MISE EN GARDE : si vous vous sentez incapable d’installer l’appareil vous-même, confiez la tâche à un technicien Rockford Fosgate qualifié. MISE EN GARDE : avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d’incendie ou de dommages à l'appareil. Visitez notre site Web pour obtenir les dernières informations sur tous les produits Rockford. www.rockfordfosgate.com Un amplificateur Punch à 4 voies, modèle P450.4 ou P850.4 Manuel d'installation et d'utilisation Kit de matériel de montage Kit de télécommande de basses Punch avec cordon Le kit de matériel inclus avec chaque amplificateur contient le matériel de montage nécessaire pour fixer l'ampli au véhicule.4 Français

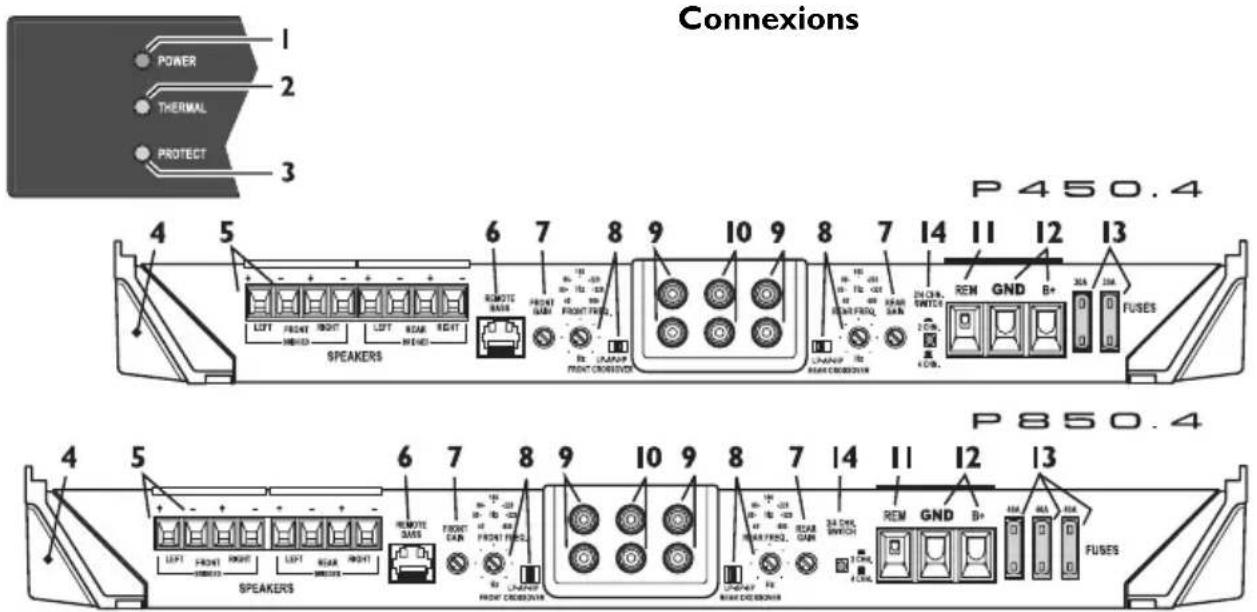

PARTICULARITÉS TECHNIQUES

1. DEL d'alimentation (au-dessus de l'appareil) – Cette DEL bleue s'illumine lorsque l'appareil est

2. DEL thermique (au-dessus de l'appareil) – Cette DEL rouge s'illumine si l'ampli atteint le troisième

niveau de protection thermique. Si cela se produit, l'ampli s'éteint pour refroidir.

3. DEL de protection (au-dessus de l'appareil) - Cette DEL jaune s'illumine si un court-circuit ou une

impédance trop basse est détecté au niveau des connexions de haut-parleur. L'ampli s'éteint automatiquement si cela se produit.

4. Dissipateur thermique en aluminium coulé – Le dissipateur thermique en aluminium coulé de

l'amplificateur Punch dissipe la chaleur générée par les circuits de l'amplificateur.

5. Bornes de haut-parleur - Les connecteurs de fil robustes nickelés (+ et -) acceptent des câbles de calibre 8 à

6. Télécommande de basses – Amplifie les signaux de basse fréquence de façon à couvrir le bruit de la route et

vous en mettre plein les oreilles. Le bouton de télécommande de basses permet un réglage à bande étroite sur 45 Hz, réglable de 0 dB à +18 dB, et comporte un EQ Punch pour éliminer le déplacement de fréquence produit par l'amplification. La connexion se fait à l'aide d'un câble RJ-45 et peut être effectuée de différentes façons de manière à permettre un accès facile. Une télécommande de basses Para-Punch en option permet d'ajouter un bouton de réglage de fréquence centrale au bouton de réglage d'amplification.

7. Commande de gain – La commande de gain d'entrée est préréglée de manière à correspondre à la sortie de

la plupart des unités source. Elle peut être réglée en fonction d'une variété d'unités source.

8. Filtre variable – Filtre de Butterworth intégré de 12 dB/octave pour modes passe-haut (HP), passe-tout (AP)

ou passe-bas (LP), réglable de 40 à 400 Hz.

9. Prises d'entrée RCA – Les prises RCA de norme industrielle permettent une connexion facile pour les

entrées de signaux. Ils sont plaqués de nickelés pour résister à la détérioration de signal due à l'effet de la corrosion.

10. Extension ampli RCA – L'extension ampli permet de connecter en guirlande un second ampli en évitant

d'acheminer des câbles RCA supplémentaires de l'avant du véhicule vers l'emplacement de l'ampli arrière.

11. Borne REM - Le connecteur de fil robuste nickelé en C accepte des câbles de calibre 12 à 24 AWG. Cette

borne permet d'allumer et d'éteindre à distance l'amplificateur lorsqu'un courant de +12 V c.c. est envoyé. Connexions5

Voici la liste d’outils requis pour l’installation : Voltmètre-ohmmètre Pince à dénuder Pince à sertir Coupe-fils Tournevis à embout cruciforme n

Clé de borne de batterie Perceuse à main avec mèches assorties Tube thermorétrécissable de 1/8 po de diamètre Connecteurs assortis Longueur adéquate — Fil d’alimentation rouge Longueur adéquate — Fil d’allumage à distance Longueur adéquate — Fil de masse noir

12. Bornes d'alimentation - Les connexions d'alimentation et de masse sont nickelées et peuvent accueillir des

câbles de calibre allant jusqu'à 4 AWG.

13. Fusibles - Ces fusibles ATC sont facilement accessibles en cas de défaillance. Remplacez toujours les fusibles par

des fusibles de type et de capacité identiques.Voir les Spécifications en ce qui concerne la capacité des fusibles.

14. Commutateur de canal 2/4 - Quand on l'enfonce, ce commutateur passe en mode 2 canaux, ce

qui permet une connexion aux entrées avant seulement en présence d'une sortie à 4 canaux. Cette section traite de points concernant le véhicule dont il faut tenir compte pour l’installation de votre nouvel ampli.Vous sauverez du temps en planifiant à l’avance la disposition du système et du câblage.Assurez-vous, entre autres, que chaque composant du système est facilement accessible pour les réglages. MISE EN GARDE : si vous vous sentez incapable d’installer l’appareil vous-même, confiez la tâche à un technicien qualifié. MISE EN GARDE : avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d’incendie ou de dommages à l'appareil. Avant de commencer l’installation, suivez ces règles toutes simples :

1. Prenez soin de bien lire et comprendre les instructions avant d’installer l’appareil.

2. Par mesure de sécurité, veuillez débrancher le fil négatif de la batterie avant de commencer l’installation.

3. Pour faciliter le montage, nous vous suggérons de dérouler tous les fils avant d’installer l’appareil.

4. Acheminez tous les câbles RCA de façon groupée, à l’écart des fils à courant élevé.

5. Utilisez des connecteurs de haute qualité pour assurer une installation fiable et minimiser la perte de signal

6. Réfléchissez avant de percer quoique ce soit! Faites attention de ne pas couper ou percer le réservoir

d’essence, les conduites de carburant, de frein, hydrauliques ou de dépression, ou le câblage électrique lorsque vous travaillez sur un véhicule.

7. Ne faites jamais passer les fils sous le véhicule. Il vaut mieux les installer à l’intérieur du véhicule pour

assurer une meilleure protection.

8. Évitez de faire passer les fils par dessus ou à travers des bords tranchants.Tout fil acheminé à travers du

métal, un pare-feu en particulier, doit être protégé avec des bagues en caoutchouc ou plastique.

9. Protégez TOUJOURS la batterie et le circuit électrique des dommages potentiels à l’aide de fusibles. Installez

un porte-fusible et un fusible appropriés sur le câble d’alimentation de +12 V à moins de 45,7 cm (18 po) de la borne de batterie.

10. Préparez la masse du châssis en grattant toute trace de peinture de la surface métallique afin d’assurer une

bonne mise à la masse. Les connexions de masse doivent être aussi courtes que possible et toujours connectées à du métal soudé à la carrosserie ou au châssis du véhicule.6 Français INSTALLA TION

EMPLACEMENTS DE MONTAGE

Compartiment moteur Ne montez jamais cet appareil dans le compartiment moteur. Cela entraînerait l’annulation de la garantie. Montage dans le coffre Un montage vertical de l'ampli assure un refroidissement adéquat. Le montage de l'ampli sur le plancher du coffre assure un refroidissement optimal. Le montage de l’ampli à l’envers, sur la tablette arrière, n’assure pas un refroidissement satisfaisant, nuit à la performance de l’ampli et est, pas conséquent, fortement déconseillé. Montage dans l’habitacle Le montage de l’ampli dans l’habitacle passager est acceptable à condition qu’il reçoive suffisamment d’air pour se refroidir. Si vous comptez installer l’ampli sous le siège du véhicule, prévoyez un écartement d’au moins 2,54 cm (1 po) autour du dissipateur thermique de l’ampli. Un écartement inférieur à cela n’assure pas un refroidissement satisfaisant, nuit à la performance de l’ampli et est, pas conséquent, fortement déconseillé.

Les amplificateurs exercent une charge accrue sur la batterie et le système de charge du véhicule. Nous vous conseillons de vérifier l'état de l'alternateur et de la batterie pour vous assurer que le système électrique puisse supporter la charge accrue de votre système stéréo. Les systèmes électriques ordinaires en bon état sont normalement capables de fournir sans problème la charge supplémentaire requise par les amplis Punch.Toutefois, la durée de vie de la batterie et de l'alternateur peut s'en trouver affectée légèrement. Pour maximiser la performance de votre ampli, nous vous suggérons d'utiliser une batterie à usage intensif et un condensateur de stockage d'énergie.

MISE EN GARDE : si vous ne vous sentez pas à l’aise pour effectuer vous-même le câblage de votre nouvel appareil, veuillez confier l’installation à votre distributeur agréé Rockford Fosgate. MISE EN GARDE : avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d’incendie ou de dommages à l'appareil. MISE EN GARDE : évitez de faire passer les fils d’alimentation près des câbles d’entrée de signaux faibles, de l’antenne, des câbles d'alimentation, des équipements ou faisceaux sensibles. Les fils d’alimentation transportent un courant élevé et peuvent produire du bruit dans le système audio.

1. Planifiez l’acheminement des fils. Gardez les câbles RCA ensemble mais en les isolant des câbles

d’alimentation de l’ampli et des autres accessoires automobiles de forte puissance, particulièrement les moteurs électriques, pour éviter que le signal audio ne subisse d'interférence de bruit provenant de champs de rayonnement électriques. Si vous faites passer les fils par un pare-feu ou autre barrière métallique, protégez-les à l’aide de bagues en caoutchouc ou en plastique pour éviter les courts-circuits. Conservez toute la longueur des fils pour l’instant.Vous l’ajusterez plus tard.

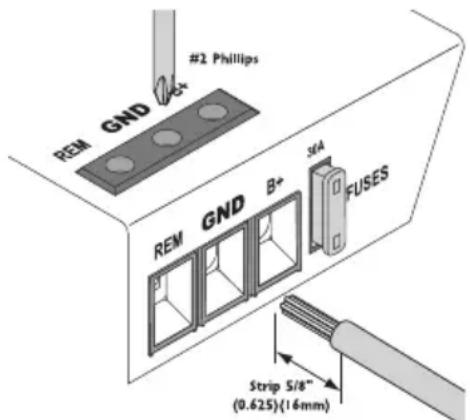

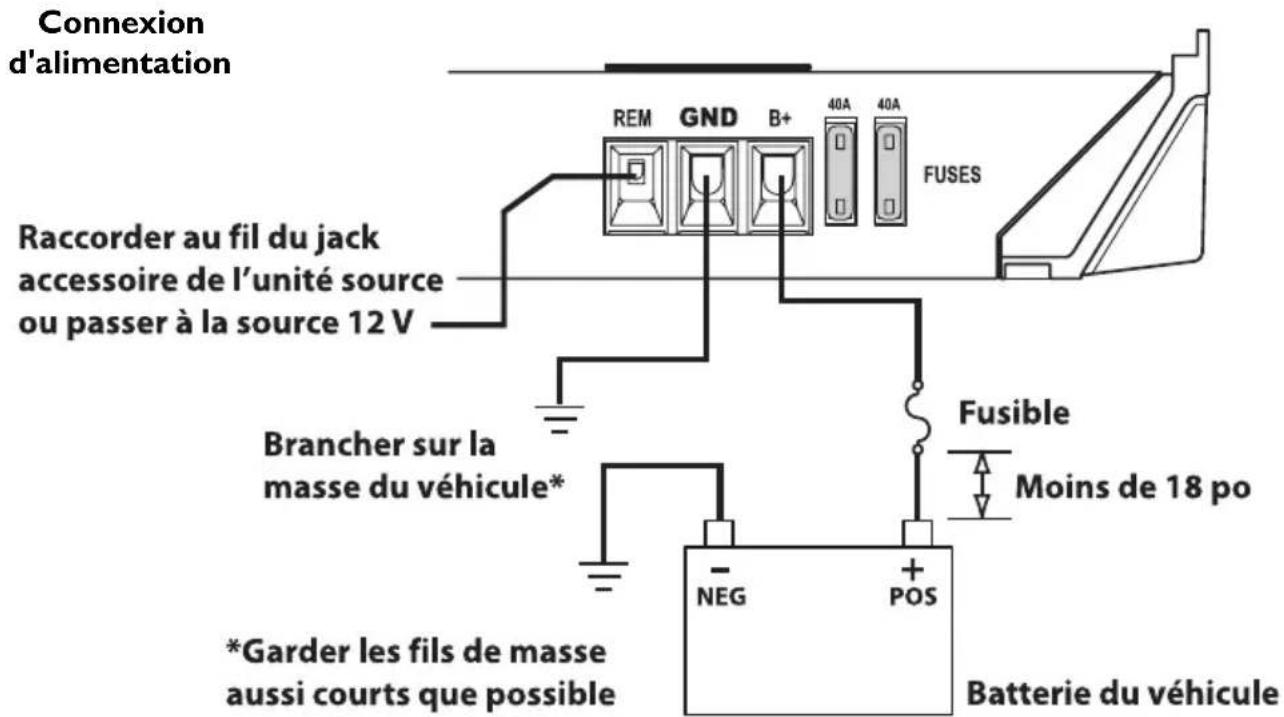

2. Préparez le fil ROUGE (câble d'alimentation) qui devra être relié

à l'ampli en dénudant 5/8 po (1,6 cm) de son extrémité. Insérez la partie dénudée dans la borne B+, puis fixez le fil en vissant la vis sans tête. REMARQUE : Le câble B+ DOIT comporter un fusible à 18 po (45,7 cm) ou moins de la batterie du véhicule. Installez le porte-fusible sous le capot et assurez-vous que les connexions sont étanches.7 INSTALLA TION

3. Coupez le fil ROUGE (câble d'alimentation) à moins de 18 po (45,7 cm) de la batterie et épissez un porte-

fusible en ligne.Voir les Spécifications en ce qui concerne la capacité du fusible à utiliser. N'INSTALLEZ PAS le fusible pour l'instant.

4. Dénudez 1/2 po de l’extrémité de batterie du câble d’alimentation et sertissez une grosse cosse à anneau

sur le câble. Connectez la cosse à la borne positive de la batterie. N’installez pas le fusible pour l'instant.

5. Préparez le fil NOIR (câble de mise à la masse) qui devra être relié à l’ampli en dénudant 5/8 po (1,6 cm) de

son extrémité. Insérez la partie dénudée dans la borne GND, puis fixez le fil en vissant la vis sans tête. Préparez la masse du châssis en grattant toute trace de peinture de la surface métallique et en nettoyant soigneusement pour éliminer tout dépôt de saleté et de graisse. Dénudez l’autre extrémité du fil et fixez un connecteur en anneau. Fixez le câble au châssis à l’aide d’une vis non anodisée et une rondelle en étoile. REMARQUE : Gardez le fil NOIR (masse) aussi court que possible.Toujours inférieur à 30 po (76,2 cm).

6. Préparez le fil d'activation REM qui devra être relié à l'ampli en dénudant 1,6 cm 5/8 po (1,6 cm) de son

extrémité. Insérez la partie dénudée dans la borne REM, puis fixez le fil en vissant la vis sans tête. Connectez l'autre extrémité du fil REM à une source positive commutée de 12 volts. La tension commutée provient généralement du câble d'allumage d'ampli de la source audio. Si la source audio ne comporte pas une telle sortie, nous recommandons de raccorder un interrupteur mécanique en ligne avec une source de 12 volts pour activer l'ampli.

7. Montez solidement l’ampli sur le véhicule ou le rack d’ampli. Prenez soin de ne pas le fixer sur des panneaux

en carton ou en plastique. Les vis pourraient en effet se décoller des panneaux sous l’effet des vibrations de la route ou des arrêts soudains du véhicule.

8. Connectez le signal à l'ampli en branchant les câbles RCA dans les prises d'entrée de l'ampli.9.

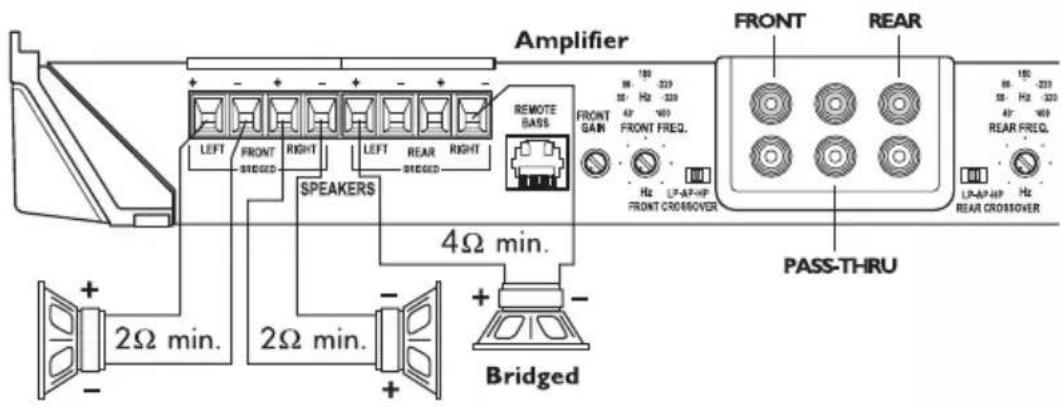

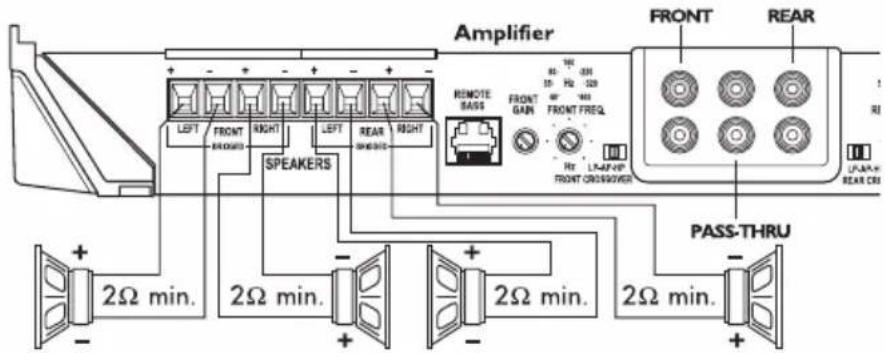

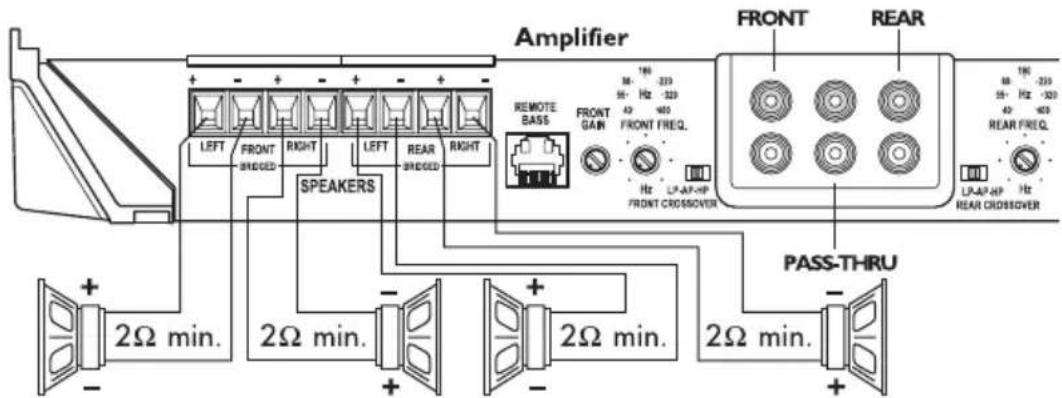

Connectez les haut-parleurs : dénudez les fils des haut-parleurs de 1/2 po et insérez la partie dénudée dans la borne du haut-parleur, puis serrez la vis sans tête pour fixer le tout.Veillez à respecter la polarité des haut- parleurs. NE mettez PAS les fils de haut-parleur à la masse sur le châssis car cela pourrait causer un fonctionnement instable.

10. Effectuez une vérification finale du câblage pour vous assurer que toutes les connexions sont bien mises.

Vérifiez toutes les connexions d’alimentation et de mise à la masse en vue de fils effilochés et de connexions desserrées pouvant causer des problèmes. Installez le fusible en ligne près de la connexion de la batterie. REMARQUE : vérifiez les polarités de signal à l’aide des schémas. MISE EN GARDE : ces amplificateurs ne sont pas recommandés pour des charges d'impédance inférieures à 2 stéréo et 4 pontées. Connexion d'alimentation8 Français INSTALLA TION Ponté mono

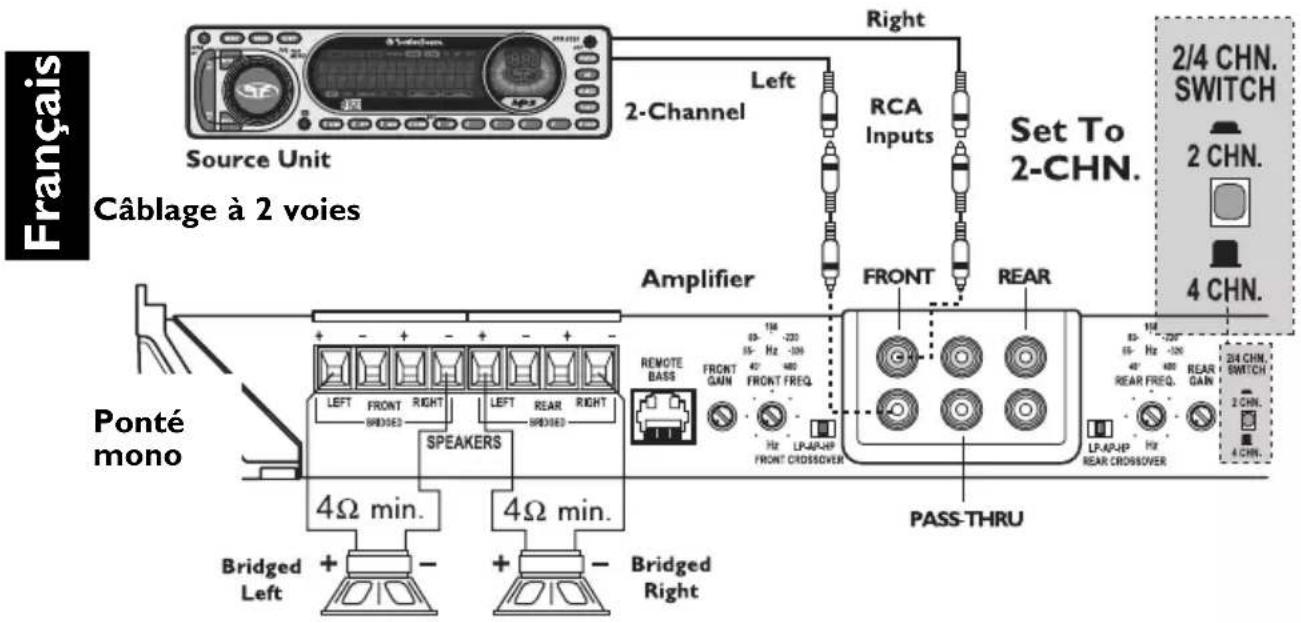

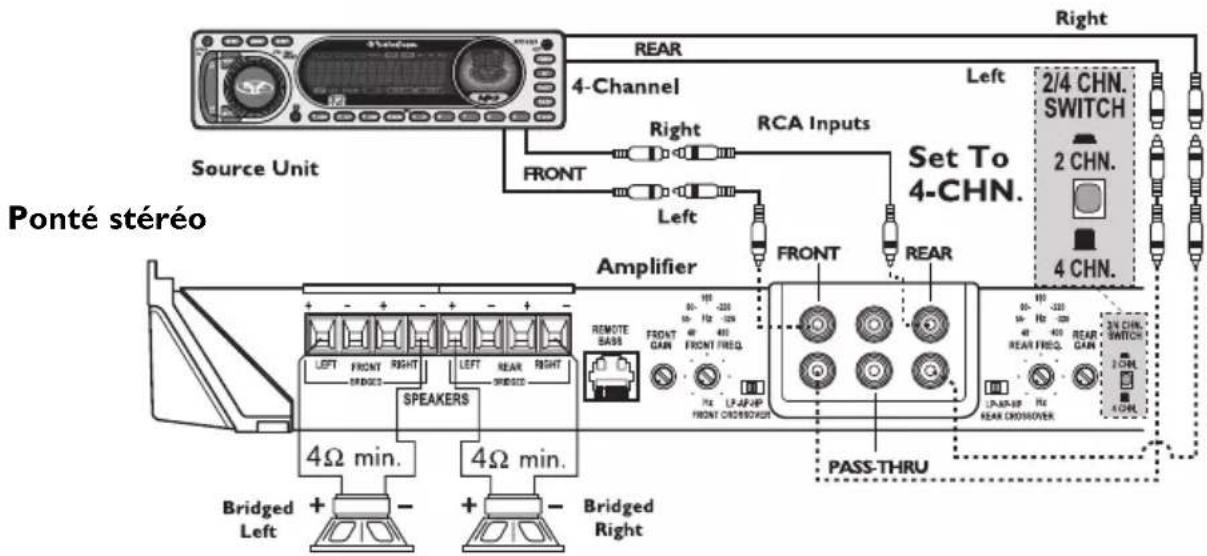

• Entrées RCA connectées à l'AVANT seulement.

• COMMUTATEUR 2/4 VOIES - Enfoncer pour régler sur 2 voies.

• Gain (avant et arrière) - Réglé de façon indépendante selon l'application.

• Filtre passif (avant et arrière) - Réglé de façon indépendante selon l'application. Câblage à 2 voies9 INSTALLA TION Ponté stéréo

• COMMUTATEUR 2/4 VOIES - Tirer pour régler sur 4 voies.

• Gain (avant et arrière) - Réglé de façon indépendante selon l'application.

• Filtre passif (avant et arrière) - Réglé de façon indépendante selon l'application. FONCTIONNEMENT

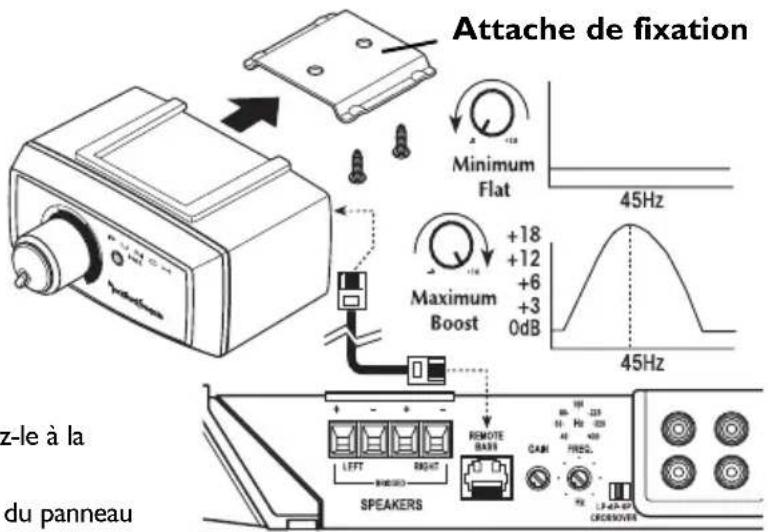

BASSES PUNCH À TÉLÉCOMMANDE

Montage et installation

1. Trouvez un bon emplacement offrant un accès facile à l'appareil de télécommande.

REMARQUE : Vous pouvez monter l'appareil de différentes façons. Retirez le boîtier arrière en insérant un petit tournevis à tête plate dans le trou allongé à l'arrière. Le boîtier peut être installé avec la languette de montage vers le haut ou vers le bas, ou laissé de côté pour une installation dans le panneau.

2. Acheminez le câble de la télécommande et branchez-le à l'ampli.

Installation sur le panneau extérieur

3. Servez-vous des vis fournies pour installer l'attache de fixation.

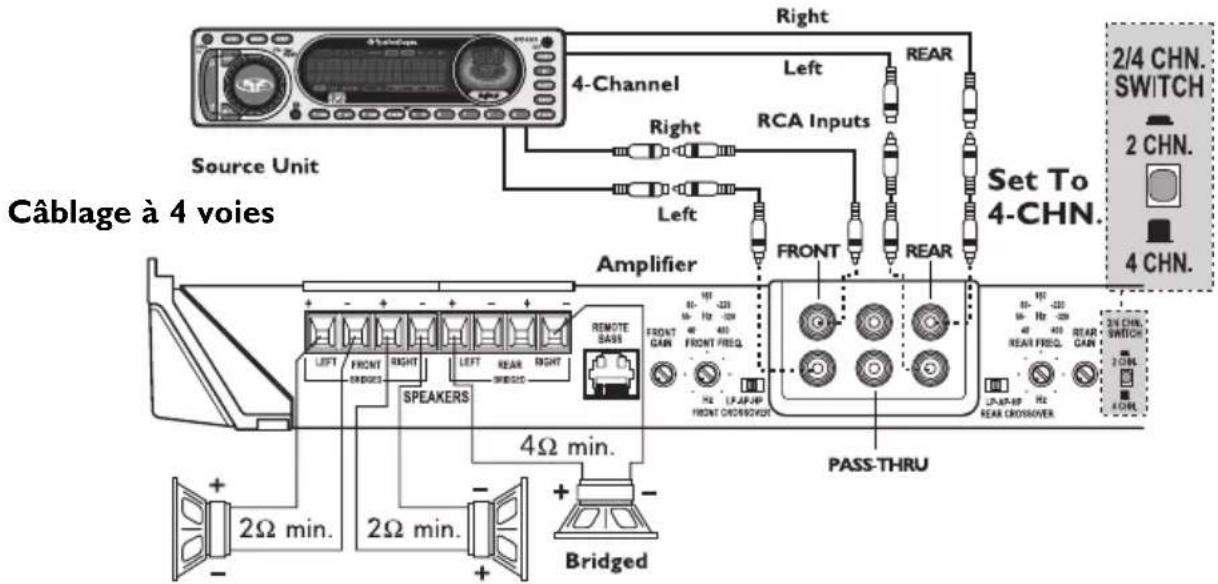

Câblage à 4 voies10 Français FONCTIONNEMENT

4. Glissez la télécommande sur l'attache de

fixation jusqu'à ce qu'elle se mette en place d'un déclic.

5. Branchez le câble à la télécommande.

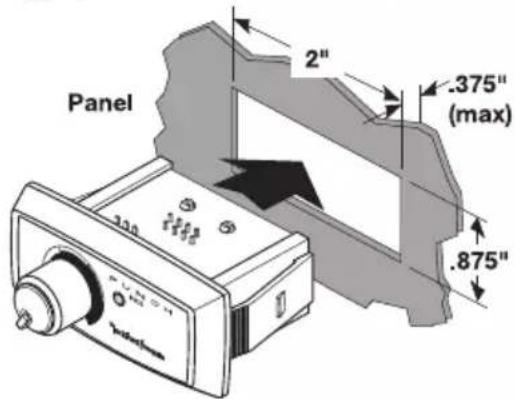

Installation dans le panneau

6. Découpez un trou de 2 po x 7/8 po (5

cm x 2,2 cm) dans le panneau, avec une épaisseur de panneau de 3/8 po (0,9 cm) maximum.Assurez-vous qu'il y a suffisamment d'espace dans la zone du panneau pour permettre une connexion.

7. Faites passer le câble par le trou et branchez-le à la

8. Enfoncez la télécommande dans la découpe du panneau

jusqu'à ce qu'elle se mette en place d'un déclic. Fonctionnement

9. Tournez dans le sens des aiguilles d'une montre pour

amplifier les basses fréquences de l'ampli. MISE EN GARDE : Une forte amplification peut produire un excès de mouvement de la membrane, ce qui peut l'endommager. REMARQUE : Une télécommande de basses Para-Punch en option permet d'ajouter un bouton de réglage de fréquence centrale au bouton de réglage d'amplification. Attache de fixation

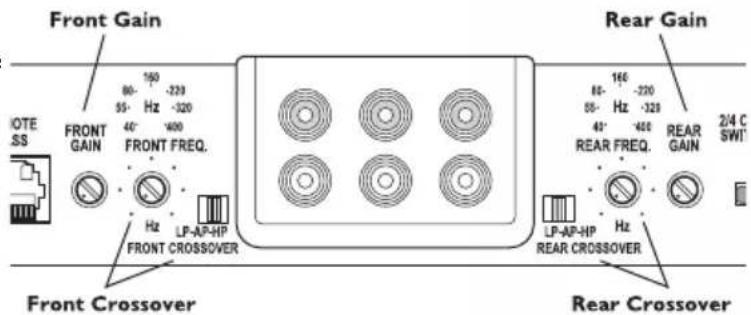

Procédez de la manière suivante pour chaque voie séparément. Pour régler le gain, tournez le bouton de gain de l'ampli vers son niveau le plus bas (sens anti-horaire).Augmentez le volume de la source audio jusqu'à produire une distorsion audible, puis baissez-le jusqu'à ce que la distorsion devienne inaudible. Cela correspondant généralement au maximum du volume sur la plupart des unités source.Augmentez ensuite le gain de l'ampli jusqu'à ce que le volume soit adéquat. Les sources audio Rockford Fosgate ne produisent pas de distorsion, vous pouvez donc mettre le volume au maximum. REMARQUE : Mettez le gain au minimum pour assurer le meilleur rapport signal/bruit et la meilleure gamme dynamique. Pour la plupart des utilisateurs, un réglage au milieu assure un niveau de gain et de volume adéquat. MISE EN GARDE : Évitez de régler le gain de l'ampli trop haut car cela entraîne une augmentation significative du bruit et des distorsions. REMARQUE : pour un réglage plus approfondi, communiquez avec le support technique de Rockford. RÉGLAGE DE LA FRÉQUENCE DU FILTRE PASSIF Lorsque le sélecteur est en position HP, l'amplificateur est en mode passe-haut, ce qui laisse passer les fréquences situées au-dessus du point de coupure, réglable de 40 à 400 Hz. Lorsque le sélecteur est en position AP, l'amplificateur est en mode passe-tout, ce qui empêche tout filtrage et laisse passer toutes les fréquences. Lorsque le sélecteur est en position LP, l'amplificateur est en mode passe-bas, ce qui laisse passer les fréquences situées au-dessous du point de coupure, réglable de 40 à 400 Hz. Baissez complètement le niveau du filtre. Le système audio étant en fonctionnement, augmentez le niveau du filtre graduellement jusqu'à atteindre le point de fréquence voulu.11 DÉPANNA

REMARQUE : si vous éprouvez des difficultés après l’installation,appliquez les procédures de dépannage ci-dessous. Procédure 1 : vérifiez que les connexions de l’ampli sont bien mises. Vérifiez que le voyant POWER est allumé. Si c'est le cas, passez à l'étape 3, sinon poursuivez.

1. Vérifiez le fusible en ligne du câble positif de batterie. Effectuez un remplacement au besoin.

2. Vérifiez les fusibles de l'ampli. Effectuez un remplacement au besoin.

3. Vérifiez que la connexion de mise à la masse est branchée à une surface métallique propre du châssis du véhicule.

Procédez à une réparation ou un remplacement si nécessaire. 4. Vérifiez la présence d'un courant de 10,5 à 15,5 volts au niveau de la borne positive de la batterie et du câble d'allumage à distance.Vérifiez la qualité des connexions des deux câbles au niveau de l'ampli, de la stéréo, de la batterie et du porte- fusible. Procédez à une réparation ou un remplacement si nécessaire. Procédure 2 : Le voyant de protection ou thermique est allumé.

1. Si le voyant de protection est activé, cela indique la présence possible d'un court-circuit dans les connexions de

haut-parleur.Vérifiez si les connexions des haut-parleurs sont bonnes et servez-vous d'un ohm-mètre pour voir s'il y a des courts-circuits dans le câblage des haut-parleurs. Le voyant de protection peut s'allumer si l'impédance de haut-parleur est trop basse.

2. Si le voyant thermique est allumé, cela indique généralement que l'ampli fonctionne à très forte puissance alors

que la circulation d'air autour de l'ampli est inadéquate. Éteignez le système et laissez-le refroidir.Vérifiez que l'impédance de haut-parleur est bonne. Refaites le câblage au besoin. Le voyant thermique peut également s'allumer si la tension de la batterie est faible.Vérifiez que le système de charge du véhicule assure une tension adéquate. Si les procédures précédentes ne suffisent pas à résoudre le problème, il se peut qu'il y ait une anomalie dans l'ampli. Dans ce cas, appelez le service à la clientèle. Procédure 3 : Vérifiez la sortie audio de l'ampli.

1. Vérifiez que les connexions d'entrée RCA sont bonnes au niveau de la stéréo et de l'ampli.Vérifiez s'il y a des

problèmes de torsion ou d'épissure tout le long des câbles, etc.Testez la présence de courant c.a. au niveau des entrées RCA lorsque la stéréo est allumée. Procédez à une réparation ou un remplacement si nécessaire.

2. Débranchez l'entrée RCA de l'ampli. Branchez l'entrée RCA de la stéréo test directement à l'entrée de l'ampli.

Procédure 4 : vérifiez l’ampli si un crépitement se produit lorsque vous l’allumez.

1. Débranchez le signal d’entrée reçu par l’ampli, puis allumez et éteignez l’ampli.

2. Si le bruit disparaît, connectez le fil REM de l’ampli à la source audio avec un module d’allumage temporisé.

1. Utilisez une source de 12 Volts différente pour le fil REM de l’ampli (p. ex., directement de la batterie).

2. Si le bruit disparaît, utilisez un relais pour isoler l’ampli du signal de bruit du démarrage.

Procédure 5 : vérifiez l’ampli si un bruit de moteur excessif se produit.

1. Acheminez tous les fils de signal (RCA, câbles de haut-parleur) à l’écart des fils d’alimentation ou de masse.

2. Contournez tous les composants électriques situés entre la stéréo et l’ampli. Connectez la stéréo directement à l’entrée de l’ampli. Si le bruit disparaît, l’unité contournée est la cause du bruit.

3. Retirez les fils de masse de tous les composants électriques. Branchez de nouveau les fils à la masse, mais à des

emplacements différents.Vérifiez que ceux-ci sont propres, que le métal est brillant sans trace de peinture, ni rouille, etc.

4. Ajoutez un deuxième fil de masse allant de la borne négative de la batterie au métal du châssis ou au bloc-moteur du

5. Faites effectuer par votre mécanicien un essai de charge au niveau de l’alternateur et de la batterie.Vérifiez que le circuit électrique du véhicule fonctionne correctement, notamment le distributeur, les bougies et leurs câbles, le régulateur de tension, etc.12 Français CARACTÉRISTIQUES

MODÈLE - PUNCH P450.4 P850.4

Puissance nominale en continu (RMS) - Mesurée à 14,4 V (batterie) Charge de 4 par voie 60 watts x 4 100 watts x 4 Charge de 2 par voie 110 watts x 4 210 watts x 4 Charge de 4 pontée 225 watts x 2 425 watts x 2 Dimensions : Hauteur 5,33 cm 5,33 cm Largeur 27,94 cm 27,94 cm Longueur 41,66 cm 44,96 cm Capacité du fusible de l'ampli (2) 30A / ATC (3) 40A / ATC (ampères/type) Capacité du fusible de la batterie 60A 120A (Ampères) externe (non fourni) Rapport signal/bruit >80 dB(A) @ 2 Volts RMS Pente d'atténuation du filtre 12 dB/octave Butterworth Fréquence du filtre variable de 40 à 400 Hz Réponse en fréquence de 20 Hz à 20 kHz ±0,5 dB Bande passante de 20 Hz à 200 kHz ±3 dB Vitesse de balayage 30 V/µS Distorsion IM (IHF) <0,05 % Plage de réglage de tension de signal Variable de 150 mV à 4 V (entrée RCA) Protection NOMAD - Un circuit de protection de sortie par calculateur analogique interne limite la puissance en cas de surcharge, et offre aussi une protection contre les court-circuits. Un interrupteur thermique éteint l'amplificateur en cas de surchauffe. Égalisation (basses Punch 45 Hz) variable de 0 à +18 dB, à 45 Hz Impédance d'entrée 10 k-ohms Ces spécifications sont conformes à la norme CEA-2006 portant sur la puissance des amplificateurs Les spécifications sont sujettes à changements sans préavis ACCESSOIRES Condensateurs PUNCH Maintenez la puissance nécessaire pour votre ampli Punch. Kits d'installation PUNCH Divers kits d'installation sont disponibles pour vous permettre d'installer votre ampli Punch comme un professionnel. Télécommande de basses Para-Punch Celle-ci permet d'ajouter un bouton de réglage de fréquence centrale au bouton de réglage d'amplification. Reportez-vous à notre site Web pour d'autres accessoires vous permettant de tirer profit pleinement de votre système. www.rockfordfosgate.com13

Destinataire : Electronics Rockford Corporation Warranty Repair Department 2055 E. 5th Street Tempe,AZ 85281 RA# : ______________________ Destinataire : Speakers Rockford Acoustic Design Speaker Returns 3056 Walker Ridge Dr. Suite G. Walker, MI 49544 RA# : ____________________ Rockford Corporation offre une garantie limitée sur les produits Rockford Fosgate selon les termes suivants : Durée de la garantie Sources audio, haut-parleurs, processeurs de signaux et amplificateurs PUNCH — 1 an Amplificateurs POWER — 2 ans Amplificateurs Type RF — 3 ans Tout produit remis à neuf en usine — 90 jours (reçu obligatoire) Couverture Cette garantie s'applique uniquement aux produits Rockford Fosgate vendus à des consommateurs par des distributeurs agréés Rockford Fosgate, aux États-Unis d’Amérique et leurs territoires. Les produits achetés par des consommateurs auprès d’un distributeur agréé Rockford Fosgate, dans un autre pays, sont couverts par le distributeur de ce pays et non par Rockford Corporation. Qui est couvert? Cette garantie s'applique uniquement à l'acheteur initial du produit Rockford acheté aux États-Unis auprès d’un distributeur agréé Rockford Fosgate.Afin de bénéficier du service de garantie, l’acheteur doit fournir à Rockford une copie du reçu indiquant le nom du client, le nom du distributeur, le produit acheté et la date d'achat. Les produits jugés défectueux durant la période de garantie seront réparés ou remplacés(par un produit jugé équivalent) au choix de Rockford. Non-couverture

1. Dommages pour cause d'accident, d'abus, de mauvaise utilisation, d'eau, de vol, de transport

2. Coûts et frais relatifs au retrait ou à la réinstallation du produit

3. Service effectué par quelqu’un d’autre que Rockford ou un centre de service autorisé

Rockford Fosgate 4.Tout produit dont le numéro de série a été oblitéré, altéré ou enlevé

5. Dommages subséquents infligés à d’autres composants

6.Tout produit acheté en dehors des États-Unis 7.Tout produit qui n’a pas été acheté auprès d’un distributeur agréé Rockford Fosgate Limite sur les garanties implicites Toute garantie implicite, y compris toute garantie d’adéquation à un usage particulier et de commerciabilité, est limitée dans le temps à la période de la garantie expresse énoncée ci-dessus. Certaines juridictions ne permettent pas de limitation sur la durée des garanties implicites. En conséquence, l'exclusion ci-dessus peut ne pas vous être applicable.Aucune personne n’est autorisée à assumer une quelconque autre responsabilité au nom de Rockford Fosgate relative à la vente de ce produit. Pour l’obtention de service Contactez le distributeur agréé Rockford Fosgate qui vous a vendu ce produit. Si vous avez besoin d'aide, appelez le service à la clientèle Rockford au 1-800-669-9899.Vous devez obtenir un numéro d'autorisation de retour de marchandise (RA#) avant de renvoyer le produit à Rockford Fosgate. La responsabilité de l’envoi du produit à Rockford vous incombe entièrement. Garantie de l'Union Européenne Ce produit est conforme aux exigences de garantie actuelles de l'UE.Voir votre distributeur agréé pour plus de détails.2 Español INTR ODUCCIÓN
