VDX10 - Alimentation électrique Vonyx - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation fantôme 48V
Marque	Vonyx
Modèle	VDX10
Tension d'entrée	220-240 V AC, 50 Hz
Fusible secteur	10-16 A
Tension de sortie fantôme	48 V DC
Connectique entrée microphone	XLR femelle
Connectique sortie signal	XLR mâle
Entrée d'alimentation USB	USB Type-C 5 V DC
Indicateur de fonctionnement	LED verte (PWR)
Interrupteur marche/arrêt	Oui, bouton ON/OFF
Utilisation	Intérieur uniquement
Plage de température	5°C à 35°C
Humidité	Éviter l'humidité
Nettoyage	Chiffon sec, sans produits chimiques
Réparabilité	Uniquement par un technicien habilité
Sécurité	Ne pas ouvrir, débrancher avant manipulation
Dimensions approximatives	10 x 10 x 5 cm
Poids approximatif	0,5 kg
Certification	CE

FOIRE AUX QUESTIONS - VDX10 Vonyx

Comment brancher un microphone à condensateur sur le VDX10 ?

Branchez l'extrémité femelle du câble XLR fourni dans la prise du microphone, puis l'extrémité mâle dans la prise XLR d'entrée micro de l'appareil. Allumez ensuite l'appareil pour activer l'alimentation fantôme 48V.

Puis-je utiliser l'appareil en continu ?

Non, l'appareil n'est pas conçu pour une utilisation en continu. Respectez les périodes de repos pour éviter la surchauffe.

Que faire en cas d'orage ?

Débranchez l'appareil du secteur pendant un orage pour éviter tout risque de décharge électrique.

Comment nettoyer le VDX10 ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques ou d'aérosols qui pourraient endommager le revêtement.

Que signifie le voyant LED sur l'appareil ?

Le voyant LED vert (PWR) s'allume lorsque l'appareil est sous tension et que l'alimentation fantôme 48V est active.

Puis-je alimenter l'appareil via le port USB ?

Oui, l'entrée USB Type-C 5V DC permet d'alimenter l'appareil, mais l'alimentation fantôme 48V nécessite la connexion secteur.

Quelle est la tension de sortie fantôme ?

La tension de sortie fantôme est de 48 V DC, adaptée aux microphones à condensateur nécessitant une alimentation fantôme.

L'appareil est-il compatible avec tous les micros à condensateur ?

Oui, il est compatible avec la plupart des micros à condensateur standard utilisant une alimentation fantôme 48V via XLR.

Comment éviter d'endommager les haut-parleurs lors du branchement ?

Désactivez toujours l'alimentation fantôme avant de brancher ou débrancher les micros pour éviter les surtensions et bruits parasites.

Que faire si l'appareil ne s'allume pas ?

Vérifiez la connexion secteur, le fusible (10-16 A) et l'interrupteur. Si le problème persiste, contactez un technicien habilité.

MODE D'EMPLOI VDX10 Vonyx

Nous vous remercions d'avoir acheté un produit Vonyx. Veuillez lire la présente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez lire la notice avant toute utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaîtra peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boîtier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait causer des décharges électriques et dysfonctionnements.
• Ne placez pas l'appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
• L'appareil n'est pas conçu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas être endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
• Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l'appareil à un rhéostat ou un dimmer.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non-utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non-utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiante. Ne l'utilisez jamais dans des pièces humides ou en extérieur.

• Afin d'éviter tout accident en entreprise, vous devez respecter les conseils et instructions.

• N'allumez pas et n'éteignez pas l'appareil de manière répétée. Cela réduit sa durée de vie.

• Conservez l'appareil hors de la portée des enfants. Ne laissez pas l'appareil sans surveillance.
• N'utilisez pas d'aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste.
• Ne forcez pas les réglages.
• L'appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet appareil à 60 cm au moins d'un téléviseur ou ordinateur.
• Si le produit comprend un accumulateur intégré plombacide, rechargez l'accumulateur tous les 3 mois en cas de non-utilisation prolongée de l'appareil. Sinon, l'accumulateur pourrait être endommagé de manière permanente.
• Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causer des interférences.
• Pour toute réparation, il faut impérativement utiliser des pièces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées présentes dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

Cet appareil porte le symbole CE. Il est interdit d'effectuer toute modification sur l'appareil. La certification CE et la garantie deviendraient caduques !

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F.

Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorisés ou à votre revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non-respect des consignes présentes dans cette notice. Vonyx ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non-respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.

DÉBALLAGE

ATTENTION ! Immédiatement après réception, vérifiez le contenu du carton et assurez-vous que tous les éléments sont bien présents et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. Si l'appareil doit être retourné, faites-le dans l'emballage d'origine.

Si l'appareil a été exposé à des fluctuations importantes de températures (par exemple après le transport), ne l'allumez pas immédiatement. De la condensation peut survenir. Laissez l'appareil éteint le temps qu'il atteigne la température ambiante.

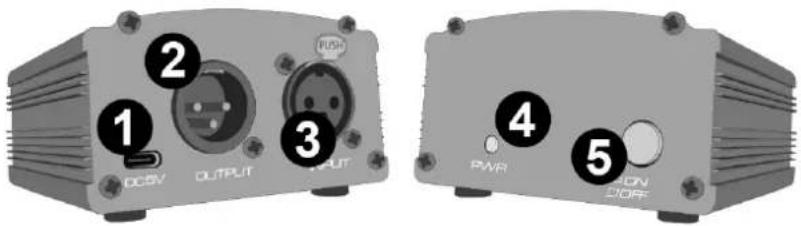

CONTRÔLES ET CONNEXIONS

1. ENTRÉE D'ALIMENTATION

Entrée d'alimentation USB 5VDC type-C.

2. SORTIE SIGNAL

Prise de sortie de signal XLR.

3. ENTRÉE MICROPHONE

Prise d'entrée microphone XLR.

4. VOYANT D'ALIMENTATION

Indicateur LED indiquant l'état de l'alimentation.

5. ON/OFF

Appuyez sur cette touche pour allumer/éteindre l'appareil.

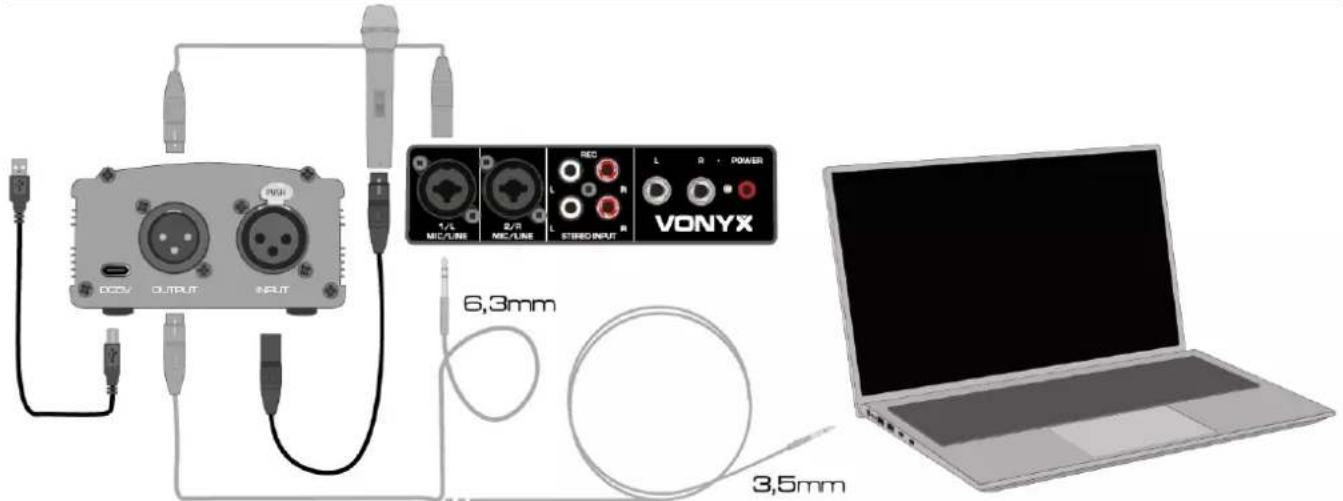

EXEMPLE D'INSTALLATION ET INSTRUCTIONS

• Branchez l'extrémité femelle du câble XLR fourni dans la prise XLR d'un microphone à condensateur.
• Branchez l'extrémité mâle du câble XLR fourni dans la prise XLR du microphone de l'appareil.
• Utilisez un autre câble de type XLR pour le brancher dans la prise de sortie du signal et le connecter à une table de mixage, une carte son ou un autre appareil doté d'une entrée symétrique.
• Allumez l'appareil, le voyant d'alimentation s'allume. Une alimentation fantôme de 48V sera fournie au microphone à condensateur pour le faire fonctionner.

ATTENTION : désactivez l'alimentation fantôme lorsque vous branchez et débranchez les microphones afin d'éviter toute surtension potentielle, tout bruit parasite et tout autre bruit fort, qui pourraient endommager vos haut-parleurs.
