VDX10 - Napájení Vonyx - Bezplatný návod k obsluze

Typ produktu	Fantomové napájení 48V
Značka	Vonyx
Model	VDX10
Vstupní napětí	220-240 V AC, 50 Hz
Síťová pojistka	10-16 A
Výstupní napětí fantomového napájení	48 V DC
Konektor vstupu mikrofonu	XLR samice
Konektor výstupu signálu	XLR samec
USB napájecí vstup	USB Type-C 5 V DC
Indikátor provozu	Zelená LED (PWR)
Vypínač zapnuto/vypnuto	Ano, tlačítko ON/OFF
Použití	Pouze v interiéru
Teplotní rozsah	5°C až 35°C
Vlhkost	Vyhněte se vlhkosti
Čištění	Suchý hadřík, bez chemických prostředků
Opravitelnost	Pouze kvalifikovaným technikem
Bezpečnost	Neotvírejte, před manipulací odpojte ze sítě
Přibližné rozměry	10 x 10 x 5 cm
Přibližná hmotnost	0,5 kg
Certifikace	CE

Často kladené otázky - VDX10 Vonyx

Jak připojit kondenzátorový mikrofon k VDX10?

Připojte samičí konec dodaného XLR kabelu do mikrofonu a samčí konec do XLR vstupu mikrofonu na zařízení. Poté zařízení zapněte pro aktivaci fantomového napájení 48V.

Mohu zařízení používat nepřetržitě?

Ne, zařízení není určeno k nepřetržitému používání. Dodržujte doby odpočinku, aby nedošlo k přehřátí.

Co dělat v případě bouřky?

Během bouřky odpojte zařízení ze sítě, aby nedošlo k riziku úrazu elektrickým proudem.

Jak čistit VDX10?

Použijte suchý a měkký hadřík. Nikdy nepoužívejte chemické prostředky nebo aerosoly, které by mohly poškodit povrch.

Co znamená LED kontrolka na zařízení?

Zelená LED kontrolka (PWR) se rozsvítí, když je zařízení zapnuto a je aktivní fantomové napájení 48V.

Mohu zařízení napájet přes USB port?

Ano, USB Type-C 5V DC vstup umožňuje napájení zařízení, ale fantomové napájení 48V vyžaduje připojení k síti.

Jaké je výstupní napětí fantomového napájení?

Výstupní napětí fantomového napájení je 48 V DC, vhodné pro kondenzátorové mikrofony vyžadující fantomové napájení.

Je zařízení kompatibilní se všemi kondenzátorovými mikrofony?

Ano, je kompatibilní s většinou standardních kondenzátorových mikrofonů používajících fantomové napájení 48V přes XLR.

Jak zabránit poškození reproduktorů při připojování?

Před připojením nebo odpojením mikrofonů vždy vypněte fantomové napájení, aby nedošlo k přepětí a rušivému šumu.

Co dělat, když se zařízení nezapne?

Zkontrolujte síťové připojení, pojistku (10-16 A) a vypínač. Pokud problém přetrvává, kontaktujte kvalifikovaného technika.

NÁVOD K OBSLUZE VDX10 Vonyx

Gratulujeme ke koupi tohoto produktu Vonyx. Před použitím výrobku si pečlivě přečtěte tento návod, abyste mohli plně využívat všechny jeho funkce.

Před použitím přístroje si přečtěte tuto příručku. Postupujte podle pokynů, aby nedošlo ke zneplatnění záruky. Přijměte veškerá preventivní opatření, abyste zabránili požáru nebo úrazu elektrickým proudem. Opravy smí provádět pouze kvalifikovaný technik, aby nedošlo k úrazu elektrickým proudem. Návod si uschovejte pro budoucí použití.

• Před použitím přístroje se poradte s prodávajícím. Při prvním zapnutí jednotky může dojít k zápachu. To je normalní a po chvíli to zmízí.
• Přístroj obsahuje části pod napětím. Proto neotvírejte jeho kryt.
• Neumistujte do přístroje kovové předměty a nelijte na ni tekutiny. Mohlo by dojít k úrazu elektrickým proudem a poruše.
• Neumist'ujte jednotku do blízkosti zdrojů tepla, jako jsou radiátory apod.
• Neumistujte jednotku na vibrující povrch. Nezakrývejte ventilační otvory.
• Jednotka není vhodná pro trvalé používání.
• S napájecím kabelem buďte opatrní a nepoškozujte jej. Vadný nebo poškozený napájecí kabel může způsobit úraz elektrickým proudem, nebo poruchu.
• Při odpojování zařízení od zásuvky vždy tahejte za zástrčku, nikdy ne za kabel.
• Nezapojujte a neodpojujte přístroj mokrýma rukama.
• Pokud je poškozena zástrčka a / nebo napájecí kabel, musí být opraveny kvalifikovaným technikem.
• Pokud je jednotka poškozena do takové míry, že jsou vidět vnitřní části, NEZAPOJUJTE jednotku do zásuvky ani ji NEZAPÍNEJTE. Kontaktujte svého prodejce. NEPŘIPOJUJTE jednotku k reostatu nebo stmívači.
• Aby nedošlo k požáru, nebo úrazu elektrickým proudem, nevystavujte jednotku dešti a vlhkosti.
• Všechny opravy musí provádět pouze kvalifikovaný technik.
• Připojte přístroj k uzemněné síťové zásuvce (220 - 240 V, střídavý / 50 Hz) chráněné pojistkou 10 - 16 A.
• Během bouřky nebo pokud nebudete jednotku delší dobu používat, odpojte ji od elektrické sítě. Pokud zařízení nepoužíváte, odpojte jej od elektrické sítě.
• Pokud jednotku nebudete delší dobu používat, může dojít ke kondenzaci vlhkosti. Než přístroj zapnete, nechejte jej dosáhnout pokojovou teplotu. Nikdy nepoužívejte jednotku ve vlhkých místnostech nebo venku.
• Abyste předešli nehodám na veřejnosti, musíte postupovat podle příslušných pokynů a instrukcí.
• Zařízení opakovaně nezapinejte a nevypinejte. Tím se zkracuje jeho životnost.

• Uchovávejte jednotku mimo dosah dětí. Nenechávejte jednotku bez dozoru.

• K čištění spínačů nepoužívejte čisticí spreje. Zbytky těchto sprejů způsobují, že se na spínačích usazuje prach a mastnota. V případě poruchy vždy vyhledejte radu od odborníka.

• Na ovládací prvky netlačte silou.
• Tato jednotka má uvnitř reproduktor, který může způsobit magnetické pole. Udržujte proto toto zařízení ve vzdálenosti alespoň 60 cm od počítače nebo televize.
• Pokud má tato jednotka vestavěnou dobíjecí baterii, tak ji dobijte alespoň 1x za 3 měsíce. Jinak může dojít k poškození baterie.
• Pokud je baterie poškozená, vyměňte ji za baterii se stejnými specifikacemi. Poškozenou baterii zlikvidujte ekologicky.
• Pokud Vám přístroj upadnul, nechte ho před opětovným zapnutím zkontrolovat kvalifikovaným technikem.
• K čištění jednotky nepoužívejte chemikálie. Poškozují lak. Jednotku čistěte pouze suchým hadříkem.
• Uchovávejte mimo dosah elektronických zařízení, která mohou způsobovat rušení.
• K opravám používejte pouze originální náhradní díly, jinak může dojít k vážnému poškození nebo nebezpečnému záření.
• Před odpojením od sítě nebo od jiného zařízení přístroj vypněte. Před přemistováním přístroje odpojte všechny napájecí i jiné kabely.
• Zajistěte, aby nemohlo dojít k poškození síťového kabelu, když po něm lidé kráčí. Před každým použitím zkontrolujte přívodní kabel, zda není poškozený nebo vadný!
• Sítové napětí je 220 – 240 V, AC / 50Hz. Zkontrolujte, zda se napětí v zásuvce shoduje. Pokud cestujete, zkontrolujte, zda je v dané zemi pro tuto jednotku vhodné sítové napětí.
• Uschovejte originální obalový materiál, abyste mohli jednotku v případě potřeby přepravit v bezpečných podmínkách.

Tento znak upozorňuje uživatele na vysokému napětí, které je uvnitř přístroje a které je dostatečně velké, aby způsobilo nebezpečí úrazu elektrickým proudem.

Tento znak upozorňuje uživatele na důležité pokyny obsažené v této příručce, kterou by si měl před používáním přečíst a dodržovat.

Jednotka má certifikát CE. Na jednotce je zakázáno provádět jakékoli změny. Certifikát CE by tím pozbyl platnost a zboží by přišlo o záruku!

POZNÁMKA: Aby bylo zajištěno, že jednotka bude fungovat normálně, musí být používána v místnostech s teplotou mezi 5 °C a 35 °C.

Elektrické výrobky se nesmí ukládat do domácího odpadu. Přineste je, prosím, do recyklačního centra. Zeptejte se místních úřadů nebo prodejce na postup. Specifikace jsou typické. Skutečné hodnoty se mohou z jedné jednotky na druhou mírně změnit. Specifikace lze změnit bez předchozího upozornění.

Nepokoušejte se sami provádět žádné opravy. To by zneplatnilo vaši záruku. Na jednotce neprovádějte žádné změny. Tím by také zanikla vaše záruka. Záruka se nevztahuje na nehody nebo škody způsobené nevhodným použitím nebo nerespektováním varování obsažených v této přiručce. Vonyx nemůže něst odpovědnost za zranění osob způsobená nerespektováním bezpečnostních doporučení a varování. To platí také pro všechny škody v jakékoli formě.

POKYNY PO VYBALENÍ

POZOR! Po obdržení krabice jí pečlivě vybalte. Zkontrolujte obsah a ujistěte se, že jsou všechny díly přitomny a byly doručeny v dobrém stavu. Pokud se některé díly zdají být poškozené při přepravě nebo samotný obal vykazuje známky špatného zacházení, neprodleně to oznamte odesílateli a ponechte si obalový materiál. Balení a veškerý obalový materiál uschovejte. Pokud je nutné výrobek vrátit, je důležité, aby byl výrobek vrácen v původní krabici a obalu od výrobce.

Pokud byl přístroj vystaven prudkému kolísání teplot (např. po přepravě), nezapínejte jej ihned. Vzniklá kondenzovaná voda by mohla zařízení poškodit. Zařízení nechte vypnuté, dokud nedosáhne pokojové teploty.

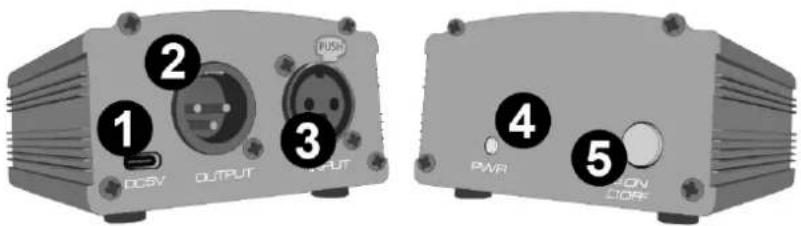

OVLÁDACÍ PRVKY A PŘIPOJENÍ

1. NAPÁJECÍ VSTUP
   Napájecí vstup USB typu C 5 VDC.
2. SIGNÁLOVÝ VÝSTUP
   Zásuvka signálového výstupu XLR.
3. MIKROFONNI VSTUP
   Vstupní zásuvka XLR pro mikrofon.
4. LED INDIKÁTOR NAPÁJENÍ
   LED indikátor zobrazující stav napájení.
5. ZAPNUTO/VYPNUTO
   Stisknutím zapnete/vypnete zařízení.

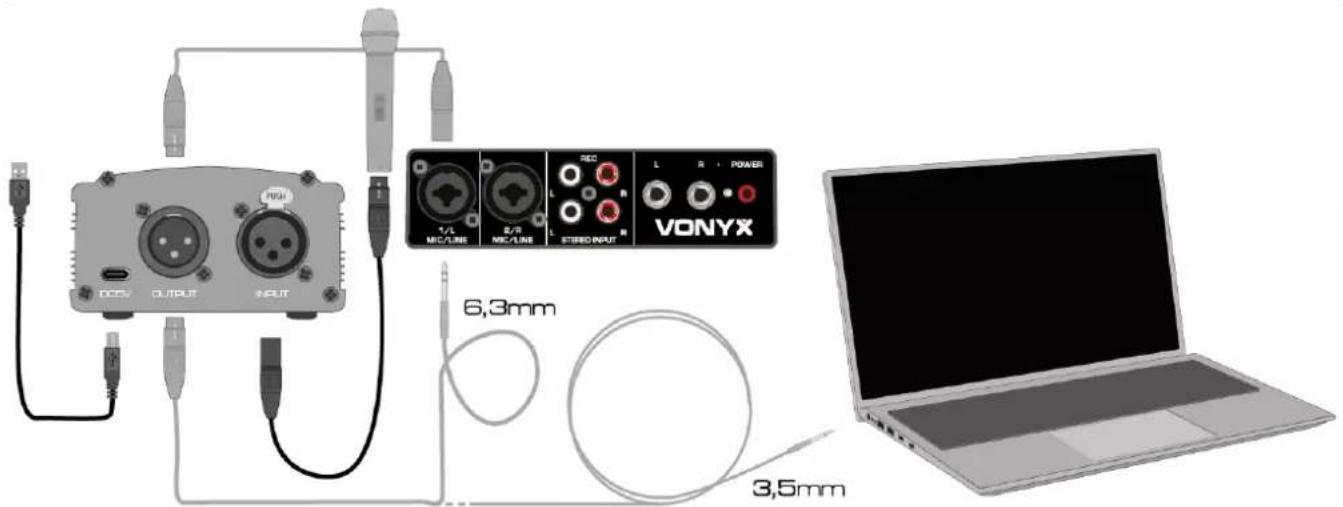

PŘÍKLAD NASTAVENÍ A POKYNY

• Zapojte samici dodaného kabelu XLR do zdířky XLR kondenzátorového mikrofonu.
• Zapojte samči konec dodaného kabelu XLR do mikrofonní zásuvky XLR zařizení.
• Pomocí dalšího kabelu typu XLR zapojte do zásuvky signálového výstupu a propojte se směšovačem, zvukovou kartou nebo jiným zařízením se symetrickým vstupem.
• Zapněte zařízení, rozsvítí se indikátor LED napájení. Kondenzátorovému typu mikrofonu bude poskytnuto fantomové napájení 48 V, aby mohl fungovat.

VAROVÁNÍ: při připojování a odpojování mikrofonů vypněte fantomové napájení, abyste zabránili případnému přepětí, praskání a dalším hlasitým zvukům, které by mohly poškodit reproduktory.

TECHNICAL SPECIFICATION / TECHNISCHE SPECIFICATIE / TECHNISCHE DATEN / ESPECIFICACIONES TÉCNICAS / SPÉCIFICATIONS TECHNIQUES / SPECYFIKACJA TECHNICZNA / TECHNICKÁ SPECIFIKACE
