SC-SL4-BE3 - Contrôleur MITSUBISHI - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Contrôleur MITSUBISHI SC-SL4-BE3, conçu pour une utilisation dans des systèmes de contrôle industriels.
Utilisation	Idéal pour la gestion et le contrôle de processus industriels, offrant des fonctionnalités avancées pour l'automatisation.
Maintenance	Vérification régulière des connexions et mise à jour du firmware recommandées pour un fonctionnement optimal.
Sécurité	Conforme aux normes de sécurité électrique, avec des protections intégrées contre les surcharges.
Informations générales	Produit fiable, conçu pour une longue durée de vie avec un support technique disponible pour les utilisateurs.

FOIRE AUX QUESTIONS - SC-SL4-BE3 MITSUBISHI

Comment réinitialiser le contrôleur MITSUBISHI SC-SL4-BE3 ?

Pour réinitialiser le contrôleur, débranchez l'alimentation pendant 10 secondes, puis rebranchez-la.

Que faire si le contrôleur ne s'allume pas ?

Vérifiez d'abord que l'alimentation est correctement connectée et que la prise fonctionne. Si le problème persiste, testez avec un autre câble d'alimentation.

Comment configurer le réseau sur le MITSUBISHI SC-SL4-BE3 ?

Accédez au menu des paramètres réseau via l'interface utilisateur, puis entrez les informations requises comme l'adresse IP et le masque de sous-réseau.

Le contrôleur affiche une erreur de communication, que faire ?

Vérifiez les connexions des câbles et assurez-vous que les paramètres de communication sont corrects. Redémarrez le contrôleur si nécessaire.

Comment mettre à jour le firmware du MITSUBISHI SC-SL4-BE3 ?

Téléchargez le dernier firmware depuis le site officiel de Mitsubishi, puis utilisez le logiciel approprié pour effectuer la mise à jour via USB ou réseau.

Quels types de capteurs sont compatibles avec ce contrôleur ?

Le MITSUBISHI SC-SL4-BE3 est compatible avec les capteurs analogiques et numériques standards. Consultez le manuel pour la liste complète des capteurs compatibles.

Comment sauvegarder et restaurer la configuration du contrôleur ?

Utilisez l'option de sauvegarde dans le menu des paramètres pour enregistrer la configuration sur un support externe. Pour restaurer, sélectionnez l'option de restauration et choisissez le fichier approprié.

Que faire si le contrôleur surchauffe ?

Assurez-vous que le contrôleur est installé dans un endroit bien ventilé et qu'il n'est pas obstrué par des objets. Vérifiez également si les ventilateurs fonctionnent correctement.

Comment obtenir de l'aide technique pour le MITSUBISHI SC-SL4-BE3 ?

Vous pouvez contacter le service client de Mitsubishi ou consulter le site web pour plus de ressources, y compris des guides et des forums d'entraide.

MODE D'EMPLOI SC-SL4-BE3 MITSUBISHI

Cette console centrale est conforme à la directive CEM 2014/30/UE, à la directive basse tension 2014/35/UE et à la directive RoHS 2011/65/UE. La marque CE s'applique aux régions alimentées en courant de 50Hz

Nosusyouremercionsd'avoirachetéla commandecentraliséeSC-SL4-AE3,SC-SL4-BE3.

Avant la mise en service de l'appareil, veuilles tire attentivement le present manuel pour veiller à l'utiliser correctement. Àpres lecture, veuilles le conserver afi n de pouvoir le consulter ultérieurement. Il pourrait s'avérer utile en cas de problème de fonctionnement. Lisez également attentivement le manuel d'utilisation fourni avec le climatiseur, les unités hydro-modulaires ou les chauff e-eau de la pompe à chaleur.

FRANÇAIS

IPRÉCAUTIONS À PRENDRE LORS DE LA MISE AU REBUT

Ce symbole peut également êtreprésent sur votre commande centralisée. Il indique que les déchets d'équipements électriques etlectroniques (désignés par l'acronyme « DEEE » dans la directive 2012/19/UE) ne doivent pas être mélangés avec les ordures menagères. La commande centralisée doit être mise au rebut dans un centre de traitement autorisé pour y être réutilisée, recyclée et valorisée, et ne doit pas être jetée à la poubelle avec les déchets commun. Veuillez contacter l'installateur ou les autorités locales pour plus d'informations.

Ce symbole, imprimé sur les piles insérées dans votre commande centralisée, est une information destinée à l'utilisateur final, conformément à l'article 20, Annexe II de la directive française 2006/66/CE.

Les piles usagées ne doivent pas être jetées avec les ordures menagères. La présence d'un symbole chimique en dessous du symbole mentionné ci-dessus indique que les piles contiennent une certaine concentration d'un métal lourd. Les indications seront les suivantes : Hg : mercure (0,0005%), Cd : cadmium (0,002%), Pb : plomb (0,004%)

Veuillez déposer les piles à l'endroit préconisé dans votre déchetterie locale ou dans un centre de recyclage.

Table des matieres

Introduction 3

Consignes de sécurité 3

Généralités 5

Noms et fonctions des pieces 5

Blocs, groupes 6

Sélection du groupe 6

Écran de démarrage 7

Specifications de I'unité 8

Tableau synoptique 9

Menu principal 10

Fenetre Menu operateur 11

Fenetre Tous les blocs 12

Fenetre de confirmation des modifications. 14

Icones 14

Fonctions 18

Réglages des fonctions de groupe (Contrôle de l'etat du groupe) 18

Réglage des fonctions de groupes multiples .....26

Fonctionnement en mode groupe 30

Reglageprogrammation 33

Vue détaillée des paramètres d'unités 43

Paramètres de calcul (SC-SL4-BE3
uniquement) 44

Réglages initiaux. 46

Group definition (Definition des groupes) 46

Définition des blocs. 50

Time & date setting (Réglage de la date et de l'heure) 53

Fonctions pratiques 55

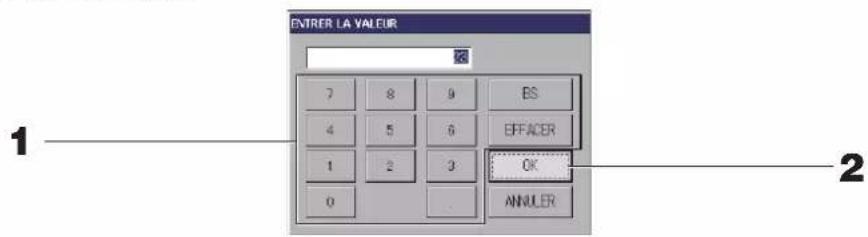

Saisie de nombres et de caractères 55

Display setting (Réglage de l'écran) 56

Reprogrammation du système après une coupure de courant 57

Sauvegarde à l'aide d'une clé USB 57

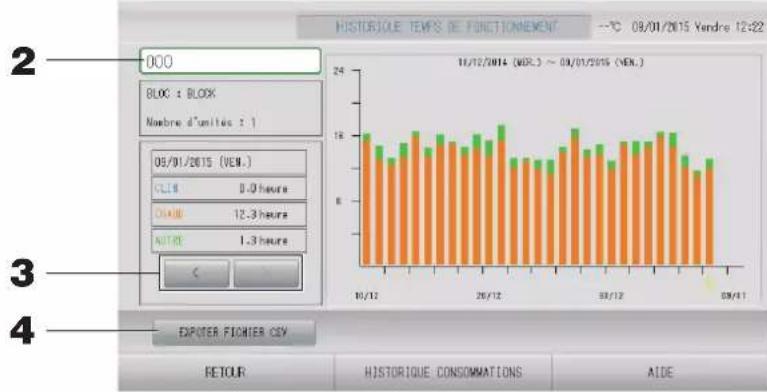

Historique temps de fonctionnement 59

Energy consumption history (Historique de la consommation d'énergie) (SC-SL4-BE3 uniquement). 60

Historique de la quantité d'eau chaude 61

Paramètres du réseau local 62

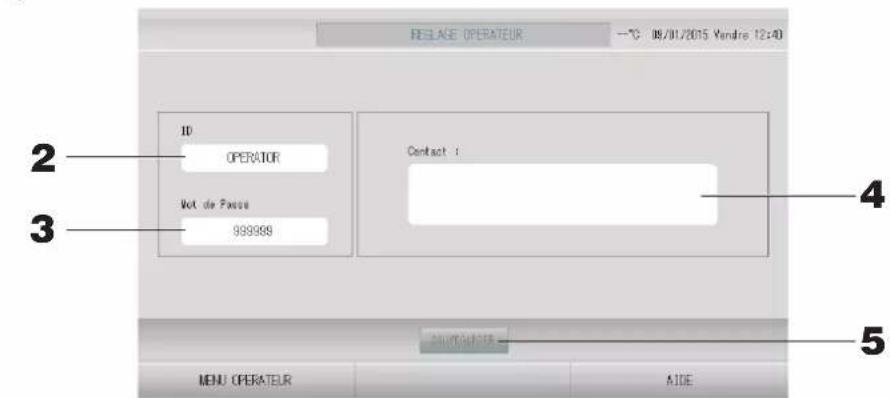

Parametes d'opérateur 63

Reglage fonction 64

Reglage plaque de temperature 64

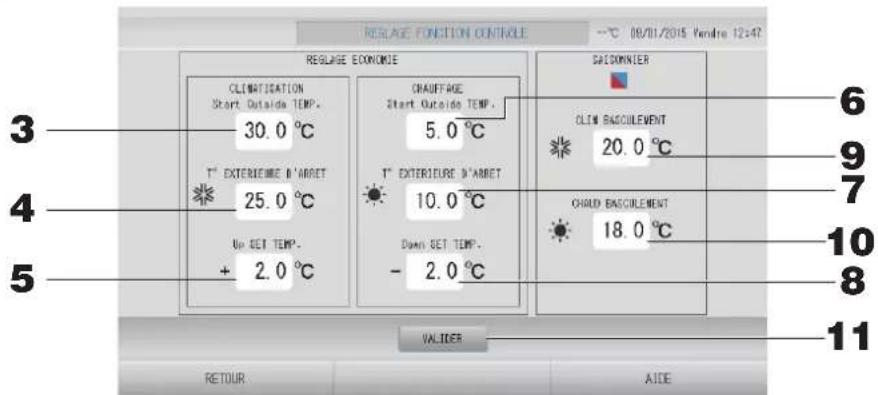

Reglage fonction contrôle 65

Reglage depart vacancies 67

HMU Reglage fonctionnement prioritaire. 68

Reglage de la limite de temp. eau chaude ....68

Réglage du type de réservoir de stockage 69

Donnees fonctionnement 70

Reglage volet 71

Details groupe utiliseur 72

Viewing alarm history (Visualisation de l'historique des alarmes) 74

Information Systeme 74

Help (Aide) 74

Maintenance 75

Arrêt. 76

Utilisation de la fenetre

MENUMAINTENANCE 77

Paramètres Unit Definition (Configuration des unités) (SC-SL4-BE3 uniquement) 78

Definiton unite ext. 79

Import/Export d'un fichier de configuration.....80

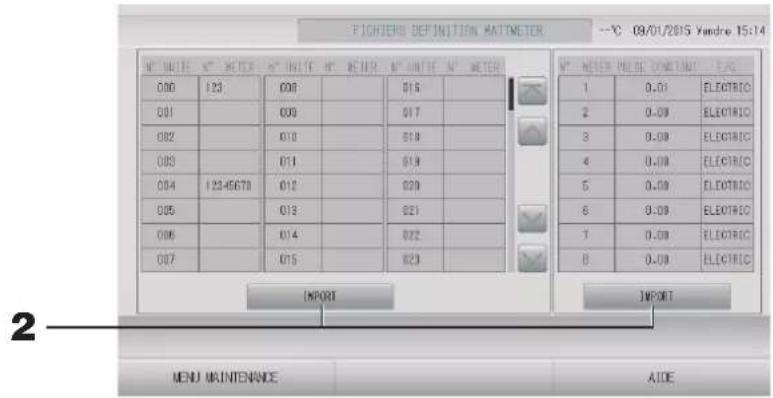

Defi nition wattmetre (SC-SL4-BE3
uniquement). 82

Supervision fonctionnement 82

Reglage maintenance utilisateur 83

Reglage fonction 84

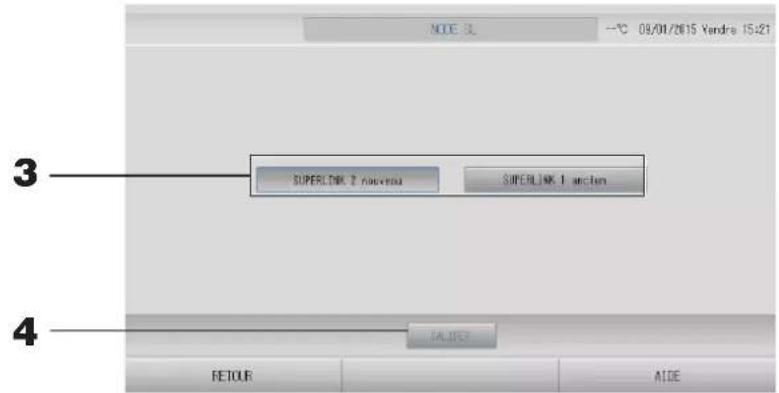

Mode sl 85

Reglage fonctions 85

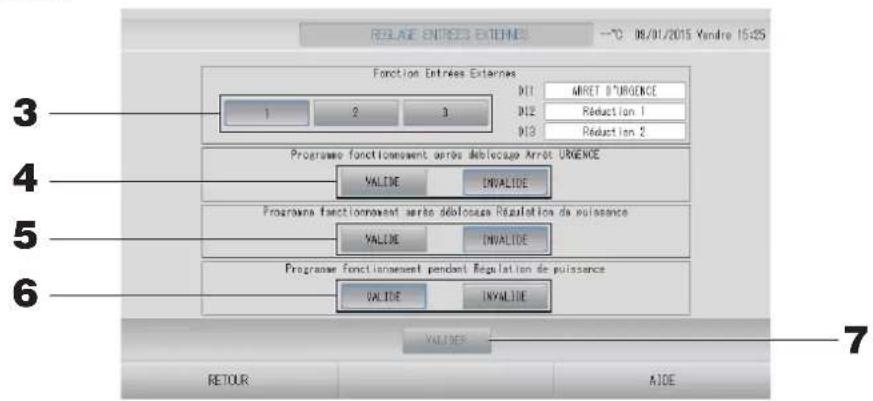

Réglage d'entrée externe 87

Défi nition de la demande 88

Reglage langue. 89

Initialisation usine 90

Viewing alarm history (Visualisation de l'historique des alarmes) 91

Status entree externe 92

Sortie externe 92

Dépannage 93

Service après-vente 96

Introduction

Consignes de sécurité

• Veuillez lire attentivement les consignes décrites ici pour utiliser la commande centralisée correctement. Ces consignes doivent toujours être respectées, étant donné que chaque élément décrit joue un role important dans la sécurité de l'utilisateur.

△ AVERTISSEMENT	Le non respect de ces consignes pourrait entraîner de graves conséquences (blessure sévère, décès...).
△ ATTENTION	Le non respect de ces consignes pourrait provoquer des dommages personnels et matériels.

Il peut y avoir de graves conséquences selon les circonstances.

• Les pictogrammes suivants sont utilisés dans le texte.

À ne jamais faire.	!	Toujours suivre les instructions données.
Le contact avec l'eau est totally interdit.		L'humidité sur les mains est totally interdite.

• Cette notice doit être conservée en lieu sur, de sorte à pouvoir être consultée si nécessaire. Montrez ce manuel aux installateurs lors du déplacement ou de la réparation de la commande centralisée. En cas de transfert de la propriété de la commande centralisée, ce manuel doit être remis au nouveau propriétaire.
• Les travaux de câblage électrique ne doivent être réalisés que par des spécialistes qualifiés.

△ AVERTISSEMENT
	Consultez votre distributeur ou un installerateur professionnel pour installer la commande centralisée.
	Une installation incorrecte effectuée par vous-même pourrait entraîner des chocs électriques, un incendie ou une chute de la commande centralisée.
	Consultez votre distributeur lors du déplacement, du démontage ou de la réparation de la commande centralisée.
	Ne modifi ez jamais la commande centralisée.
	Une mauvaise manipulation peut provoquer blessure, chocs électriques, incendie, etc...
	Évitez d'utiliser des substances combustibles (laque pour cheveux, insecticide, etc.) à proximate de la commande centralisée.
	N'utilisez pas de benzène ou de diluant pour peintures pour nettoyer la commande centralisée.
	Cela pourrait provoquer des craquements, des chocs électriques ou un incendie.
	Le fonctionnement de l'appareil doit être interrompu en cas de situation anormale.
	Si le fonctionnement se poursuit dans ces conditions, l'appareil peut tomber en panne, causeurs des chocs électriques, un incendie, etc.
	En cas de condition anormale (odeur de brûlé, etc.), il convient d'interr compromise le fonctionnement de l'appareil, de désactiver l'interrupteur d'alimentation et de consulter le revendeur.

ATTENTION

N'utilise pas et ne laissez personne utiliser la commande centralisée en tant qu'équipement récréatif. Une mauvaise utilisation peut entraîner des problèmes de santé.

Ne démontré jamais la commande centralisée. Si l'utiliseur touche involontairément les composants internes de l'appareil, il risque de l'endommager ou de subir un choc électricque. Si la partie interne de l'appareil doit être inspectée, consulter le revendeur.

Ne lavez pas la commande centralisée à l'eau ou avec du liquide. Cela pourrait provoquer une panne, un choc électricque ou un incendie.

Il est déconseillé de toucher les composants électriques, les touches ou les écrons avec des mains mouillées. Cela pourrait provoquer une panne, un choc électricque ou un incendie.

Ne mettez pas au rebut la commande centralisée vous-même. Cela pourrait nuire à l'environnement. Lorsqu'il est nécessaire demettre au rebut la commande centralisée, sollicitez votre distributeur.

Selon l'endoit où l'appareil est installé, il peut être nécessaire d'instructor un disjoncteur. Ne pas installer de disjoncteur pourrait provoquer un choc électricque. Consultez votre distributeur.

N'installez pas la commande centralisée dans un endroit représentant un risque d'interférences. En cas d'installation à proximité d'un ordinateur, d'une porte automatique, d'un ascenseur ou de tout équipement qui génére des interférences, cela entraînerait des dysfonctionnements.

N'installez pas la commande centralisée dans un endroit particulièrement humide ou soumis à des vibrations importantes. L'installation dans un endroit exposé à l'humidité, aux éclaboussures ou à d'importantes vibrations risque de provoquer des dysfonctionnements.

Éviter tout endroit exposé aux rayons directs du soleil ou à proximité d'une source de chaleur. L'installation dans un endroit exposé aux rayons directs du soleil ou à proximité d'une source de chaleur risque de provoquer des dysfonctionnements.

Note

La commande centralisée ne doit pas être installée dans un endroit où elle est exposée aux rayons directs du soleil, ou bien où les températures ambiantes dépassent 40 °C ou descendent en dessous de 0 °C. Cela pourrait provoquer une déformation, une décoloration ou une panne.

N'utilisez pas de benzène, de diluant pour peintures, de lingette, etc., pour nettoyer la commande centralisée. Cela pourrait entraîner une décoloration ou une panne de la commande centralisée. Elle doit être essuyée avec un chiffon bien essoré après avoir été imprégné d'un détergent neutre dilué. À la fin du nettoyage, elle doit être essuyée à l'aide d'un chiff on sec.

Ne tirez pas et ne tordez pas le cable de la commande centralisée. Une panne pourrait en résulter.

Une décharge electrostatique peut causeur une panne de l'unité. Avant toute manipulation, touchez un objet métallique mis à la terre afin de dissiper la charge statique.

N'effectuez pas d'opérations répetitives avec trop de force. L'écran tactile se détériorera et la sensibilité de l'écran pourrait se dégrader.

Généralités

Les commandes centralisées sont conçues pour contrôler collectivement les unités intérieures de climatisation, les unités hydro-modulaires ou les chauffe-eau de la pompe à chaleur. Toutes les fonctions de commande liées au fonctionnement, aux réglages et à la programmation se font à l'aide de l'écran tactile.

Avertissement

Produit de Classe A. Dans un milieu domestique, ce produit peut cause des interférences radio. Dans ce cas, l'utilisateur pourrait être demandé de prendre des mesures déquates. Cette unité n'est pas adaptée à un usage domestique.

Important!!

Les calculs de la consommation d'énergie effectués par ce dispositif ne sont pas conformes aux normes OIML, et rien ne garantit l'exactitude des mesures prises. L'appareil ne calcule que la répartition de la consommation d'énergie (gaz, électricité). Vous devez calculer les taux de climatisation.

La vente, la location ou toute autre forme de transfert de ce produit vers les pays spécifiés dans les lois de contrôle de l'exportation des États-Unis (actuellement, Cuba, l'Iran, la Corée du Nord, le Soudan, et la Syrie) sont interdites, car ils sont soumis à ces lois. En outre, la vente, la location, ou toute autre forme de transfert de ce produit à un tiers (un tiers figurant sur la « liste des organisations soumises à un embargo » du Bureau de l'Industrie et de la Sécurité du Département du Commerce des États-Unis) sont strictement interdites.

Note

Les écrans de ce manuel peuvent différer des écrans réels.

Noms et fonctions des pieces

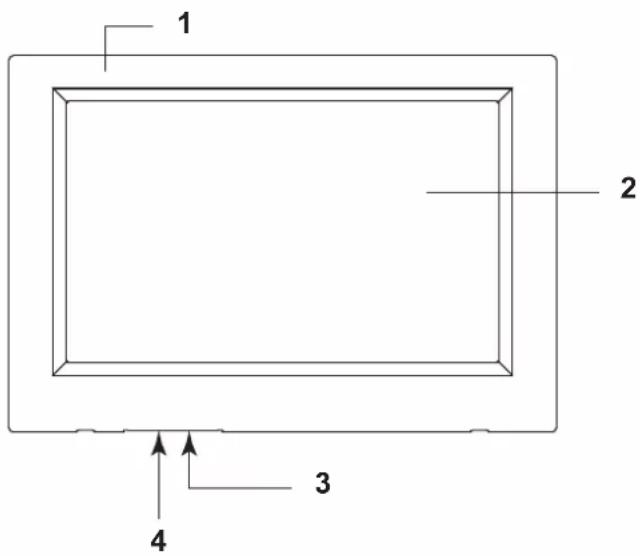

1. Façade avant du boîtier
2. Écran tactile LCD

Les fenêtres s'affi chent dans cet écran. Les commandes se font par pression du doigt.

1. Interrupteur de réinitialisation
   Appuyez sur l'interrupteur placé à l'intérieur du petit trou en bas de ce capot, à l'aide d'un trombone ou autre.
   L'écran peut s'être bloqué à cause de l'électricité statique ou d'une interférence extérieure, mais il n'y a pas de problème. En ce cas, l'écran peut être réinitialisé en appuyant sur un interrupteur prévu à cet effet.
2. Port USB

Insérez la base de la clé de mémoire USB.

Avertissement

• Seule une clé de mémoire USB livrée avec le produit peut être insérée dans ce port.
• Une décharge electrostatique peut cause une panne de l'unité.

Ne touchez pas la fente de mémoire USB avec les doigts.

Avant toute manipulation, touchez un objet métallique mis à la terre afin de dissiper la charge statique.

Blocs, groupes

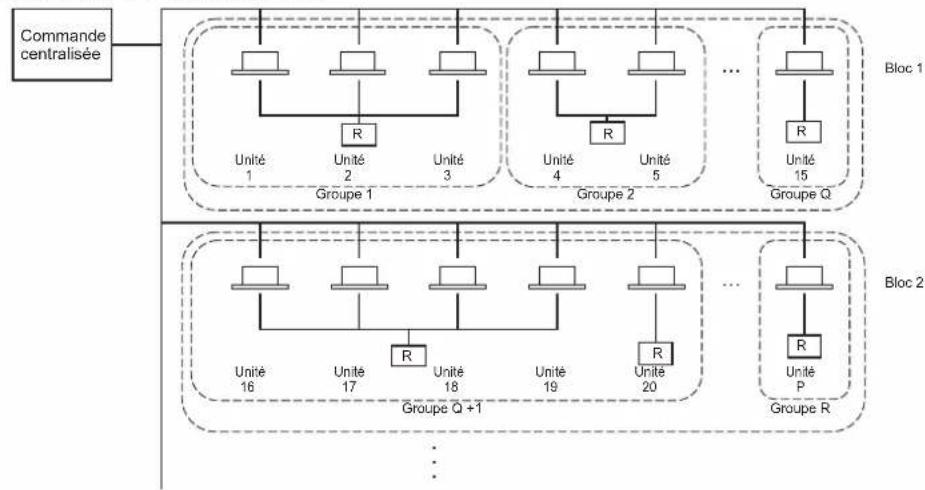

[Exemple de connexions]

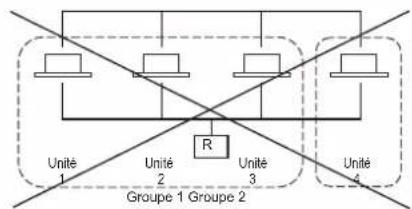

• Un maximum de 16 unités peuvent être configurées dans un groupe.
• N'utilisez pas de télécommande unique pour différents groupes d'unités.
• Vous pouvez regrouper jusqu'à 12 groupes pour former un bloc.
• Vous pouvez défini nir jusqu'à 20 blocs.

R: Telecommande

Sélection du groupe

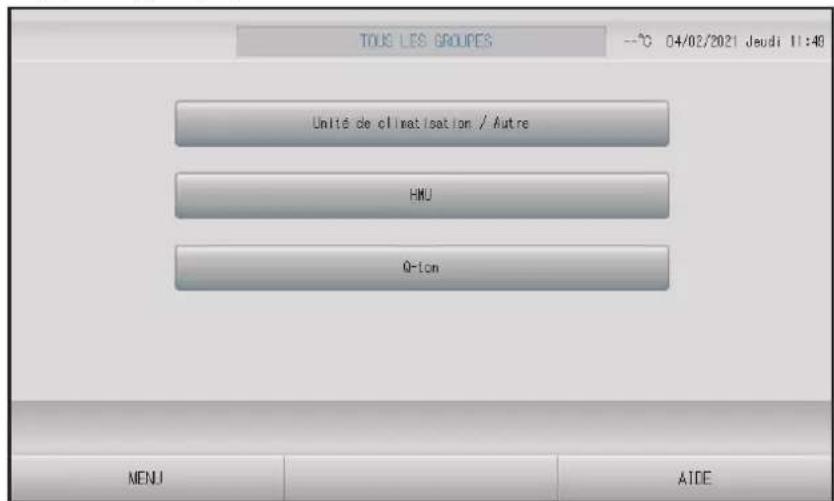

Ceci s'affi che pourCHOISIR un type de groupe page 47

[Écran Sélection du type de groupe]

1. Sélectionnez un type de groupe et appuyez sur la touche, lorsque cet écran s'affiche.

L'écran correspondant au type de groupe sélectionné s'affi che.

Écran de démarrage

[Fenêtre de démarrage]

[Genetre d'information]
[Écran de LOGIN]

Cette fenêtre apparait lors du démarrage du système.

Note

La fenêtre peutmettre un certain temps à s'afficher

Note

Ils est impossible d'eff ectuer un réglage quelconque quand la fenêtre d'information est affi chée.

L'identifi ant et le mot de passer par defaut sont les suivants : Identifi ant par défaut : OPERATOR

Mot de passer par défaut: 999999

Une fois connecté, modifiez l'identifiant et le mot de passer par défaut.

Modification de l'identifant et du mot de passage page 63

Fenêtre Tous les groupes

Cette fenêtre s'affiche la première fois que l'unité et mise en service ou lorsqu'aucun bloc n'a été enregistré. Vous devez alors procéder aux réglages en respectant l'ordre suivant.

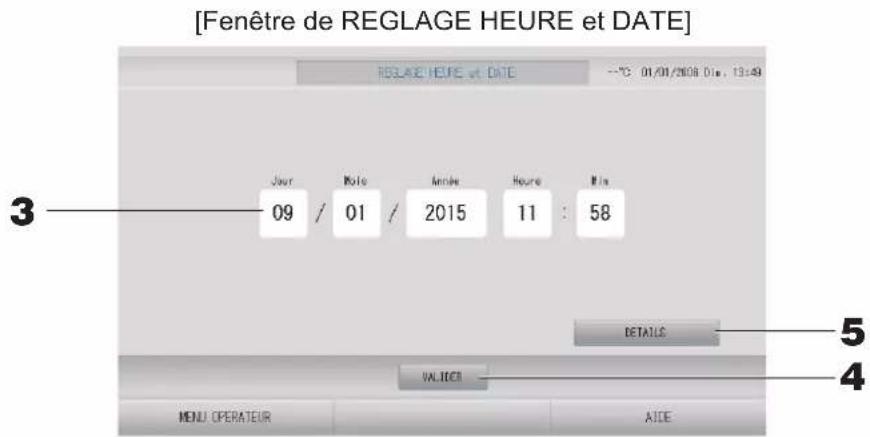

Réglage de la date et de l'heure

page 53

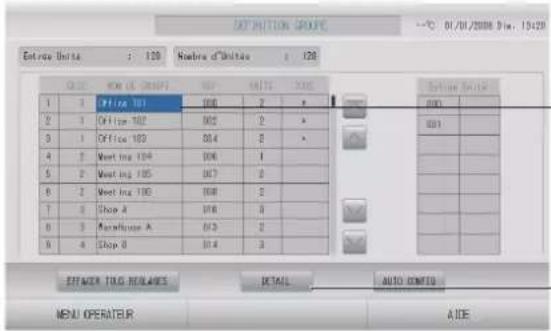

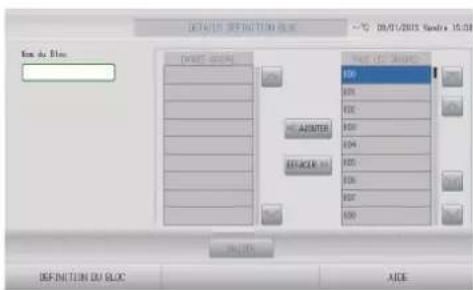

Défi nition des groupes

page 46

Défi nition des blocs

page 50

Une fois les blocs enregistrés, l'état de chacun des groupes peut être visualisé sur un seul écran, ce qui est très pratique.

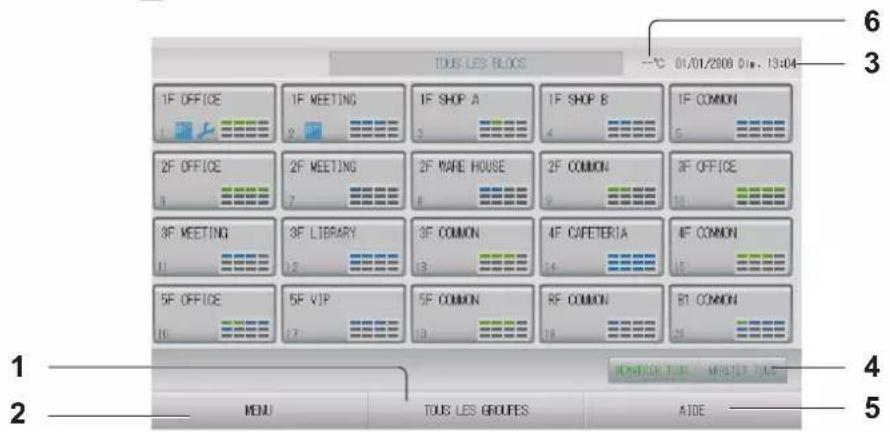

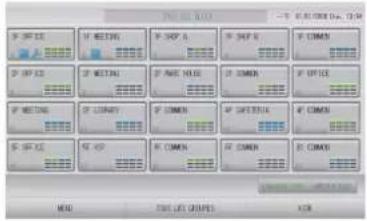

Fenêtre Tous les blocs

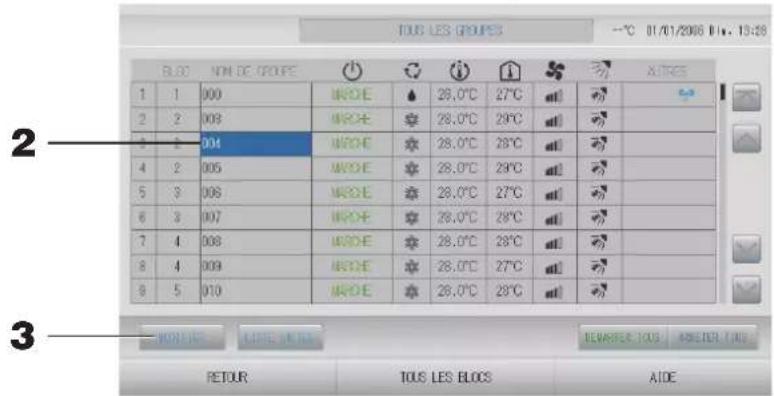

Une fois que les blocs ont ete enregistrres, la fenetre illustre ci-dessous s'affiche.

Note

Un certain temps est nécessaire pour que les données soient acheminées vers l'unité. N'eff ectuez aucune opération tant que tous les groupes définis n'auront pas été affichés. (ce qui devrait prendre 1 ou 2 minutes).

Spcifications de I'unité

Élément Description
Dimensions du produit	260 (W) x 172 (H) x (23+70) (D) mm (70 correspond à la mesure intégrée)
Poids 2 kg
Alimentation CA 100-240 W 50/60 Hz
Consommation d'énergie 9 W
Environnement d'utilisation Température : De 0 à 40 degrés Celsius
Matériau Boîtier : ABS

Tableau synoptique

Réglages initiaux	Date et heures Page 53 (Réglage de la date et de l'heure)
	Groupes Page 46	Confi guration des groupes)
	Blocs Page 50 (Confi guration des blocs)
Consulter les paramètres	Tous les blocs Page 12 (Fenêtre All blocks (Tous les blocs))
	Tous les groupes Page 25 (Fenêtre All groups (Tous les groupes))
	Chaque groupe Page 18 et 24 (Réglages des fonctions de groupe :fenêtre GROUPE (AFFICHAGE) et GROUPE (LISTE)
	Chaque unité Page 43 (Vue détaillée des paramètres d'unités)
Fonction de groupe Page 18 (Réglagesdes fonctions de groupe)
Fonctions de groupes multiples Page 26 (Réglage des fonctions de groupes multiples)
Mode groupé Page 30 (Fonctionnement en mode groupé)
Programmer et consulter lesprogrammes de minuterie		Page 33 (Paramètres de programmation)
Défi nition des paramètres de calcul(SC-SL4-BE3 uniquement)		Page 44 (Paramètres de calcul)
Entrer des nombres et des caractères		Page 55 (FenÊtres d'entrée de nombres et de caractères)
Utiliser les fonctions pratiques		Page 56 (Réglage de l'écran)
		Page 57 (Reprogrammation du système après unecoupure de courant)
		Page 57 (Sauvegarde à l'aide d'une clé USB)
		Page 59 (Historique de fonctionnement)
		Page 62 (Paramètres du réseau local)
		Page 63 (Paramètres d'opérateur)
		Page 64 (Réglage de la fonction)
		Page 70 (Enregistrement des données)
		Page 71 (Paramètre de commande des volets)
		Page 72 (Réglage des utilisateurs de groupes)
		Page 74 (Informations sur le système)
Historique des alarmes		Page 74 et 91 (Visualisation de l'historique desalarmes)
Renseignements supplémentaires Page 74 (Aide)

Menu principal

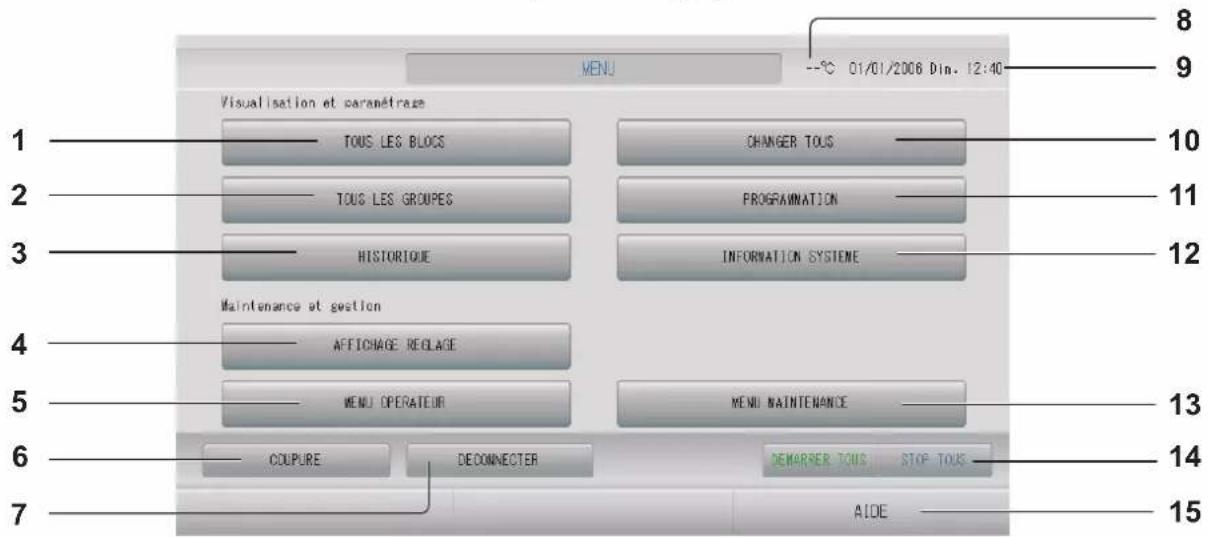

La fenetre illustrree ci-dessous s'affiche lorsque vous appuyez sur la touche MENU.

1. Touche TOUS LES BLOCs

Permet d'acceder à la fenêtre affi chant le nom et l'état de chaque bloc dans un tableau.
page 12

2. Touche TOUS LES GROUPES

Permet d'acceder à la fenêtre affi chant le nom et l'état de chaque groupe dans une liste.
page 25

3. Touche HISTORIQUE

Permet d'affi cher la durée de fonctionnement sous forme de graphique pour chaque groupe. (Si vous n'avez pas reglé de groupe, cette touche est invalide.) page 59

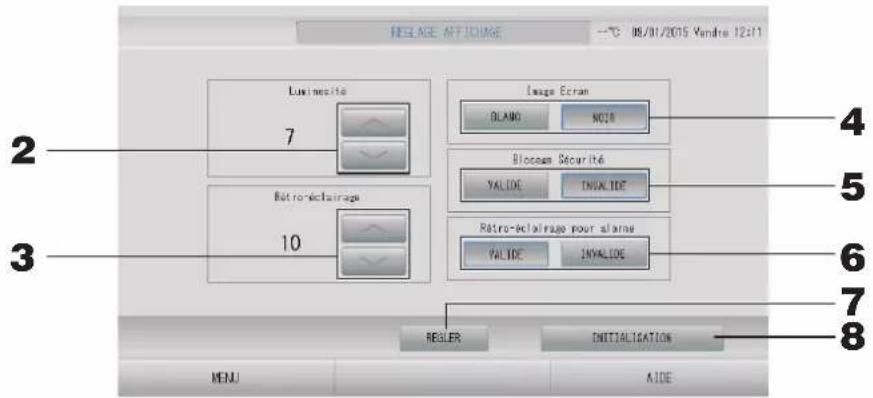

4. Touche AFFICHAGE REGLAGE

Permet de défi nir la luminosité de l'écran et la période de rétroéclairage, ou de basculer en mode de nettoyage de l'écran. page 56

5. Touche MENU OPERATUR

Permet d'acceder à la fenêtre de confi guration du système : défi nition des paramétres de bloc et de groupe, réglage de la date et de l'heure, réglage du dispositif de prise de mesure (SC-SL4-BE3 uniquement), consultation de l'historique des alarmes. page 11

6. Touche COUPURE

Lorsqu'une coupure de courant est prévue, cette touche permet de conserver les réglages. page 76

7. Touche DECONNECTER

Permet de revenir à l'écran de connexion.

8. Température de l'air extérieur

Vous pouvezCHOISIR l'unite exterieure. page 79

9. Affi chage de la date et de l'heure

10. Touche CHANGER TOUS

Permet d'acceder à la fenêtre des paramétres du fonctionnement en mode groupe. page 30

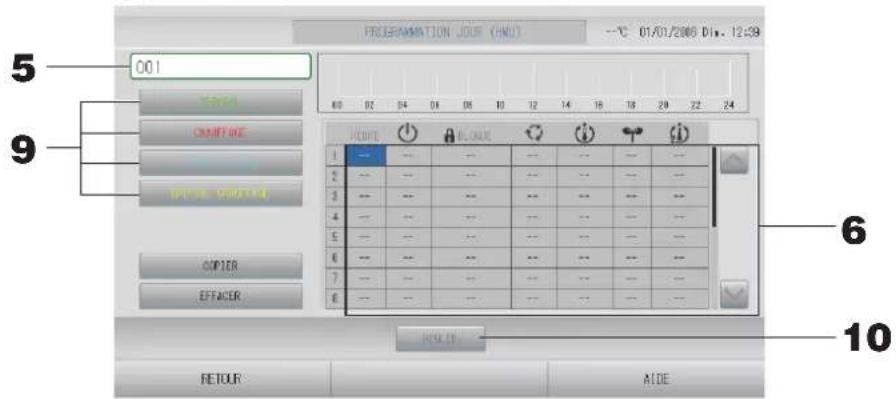

11. Touche PROGRAMMATION

Permet d'acceder à la fenêtre de
programmation des fonctions de climatisation. (Si vous n'avez pas regle de groupe, cette
touche est invalide.) page 33

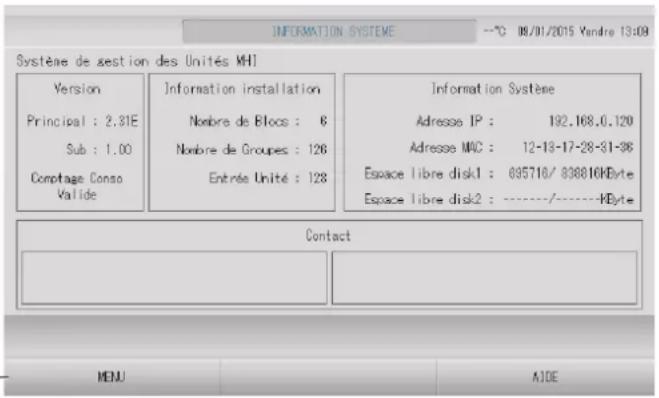

12. Touche INFORMATION SYSTEME

Affi che le numero de version de la commande centralisée et le nombre d'unités enregistrées. page 74

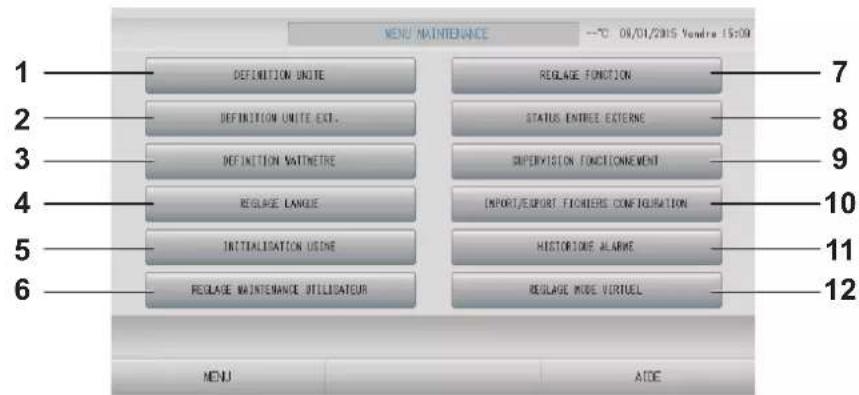

13. Touche MENU MAINTENANCE

Permet d'acceder à l'écran MENU MAINTENANCE.

Ce touche apparait uniquement lorsque vous etes connecte a I'aide de I identifi ant d'utilisateur de maintenance. 心 page 77

14. Touche DEMARRER TOUS/STOP TOUS

Démarre/arrête l'exécution de la confi guration de groupes pour le fonctionnement parlots. Les groupes Q-ton (page 47) font une pause sans s'arrête.
(Il est également possible de partager aux réglages des groupes qui ne sont pas programmes pour fonctionner en mode groupe.) page 46

15. Touche AIDE

Permet d'acceder à la fenêtre d'aide du système où l'on trouve des informations détaillées sur le contenu des fenêtres et l'utilisation des fonctions.

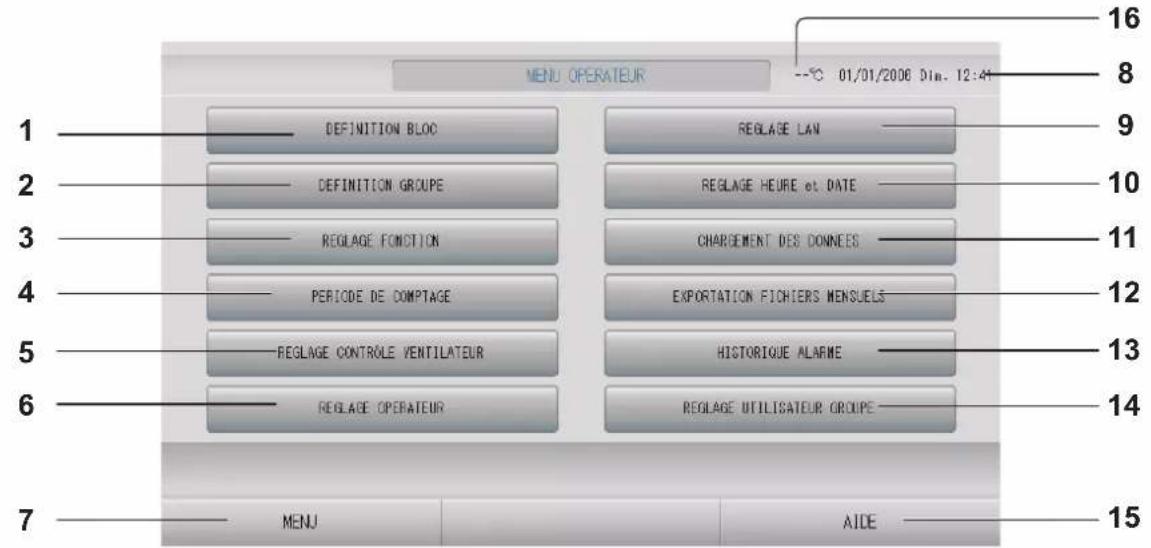

Fenêtre Menu operateur

Cet écran apparait lorsque vous appuyez sur la touche MENU OPERATEUR dans l'écran MENU.

page 10

1. Touche DEFINITION BLOC

Permet d'acceder à la fenêtre DEFINITION BLOC. page 50

2. Touche DEFINITION GROUPE

Permet d'acceder à la fenêtre DEFINITION GROUPE. page 46

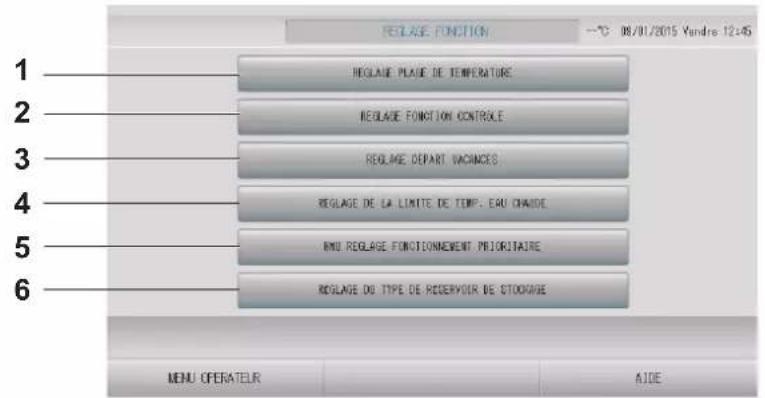

3. Touche REGLAGE FONCTION

Commute l'écran pour REGLAGE PLAGE
DE TEMPERATURE, REGLAGE FONCTION
CONTRôle, REGLAGE DEPART VACANCES,
HMU REGLAGE FONCTIONNEMENT
PRIORITAIRE, REGLAGE DE LA LIMITE DE
TEMP. EAU CHAUBE et RÉGLAGE DU TYPE DE
RÉSERVOIR DE STOCKAGE. Page 64

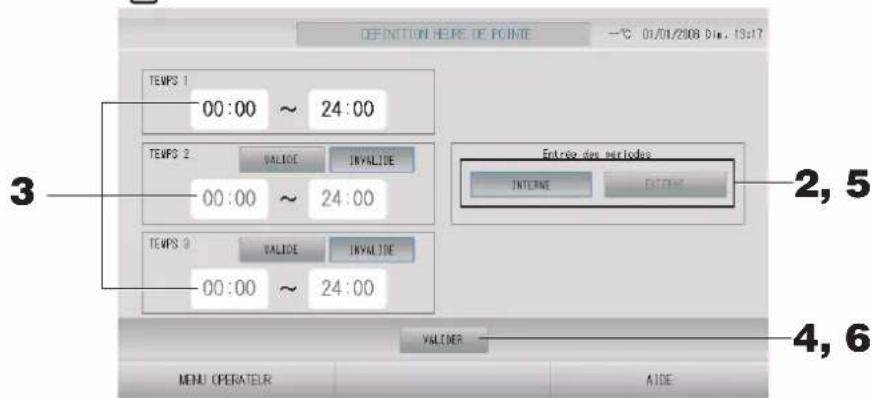

4. Touche PERIODE DE COMPTAGE

Permet d'acceder à l'écran de définition des heures de début et de fin de la période de mesure. (SC-SL4-BE3 uniquement)
page 44

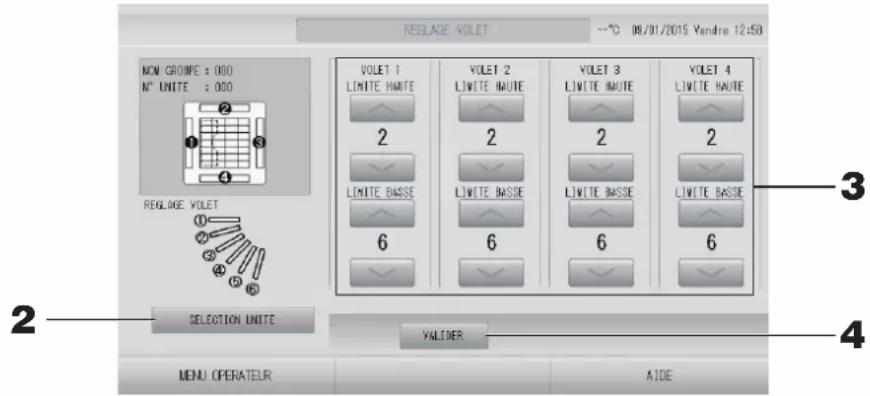

5. Touche REGLAGE CONTROLLE VENTILATEUR

Permet d'acceder à la fenêtre REGLAGE VOLET. page 71

Permet d'acceder à la fenêtre de défi nition de l'identi ant, du mot de passer et des informations de l'opérateur. 一 page 63

7. Touche MENU

Permet de revenir à l'écran MENU.
page 10

8. Affi chage de la date et de l'heure

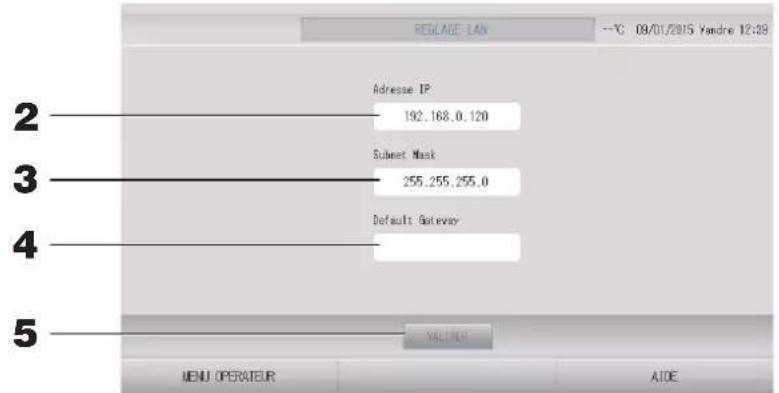

Permet d'acceder à l'écran de définition de l'adresse IP, du masque de sous-reseau et de l'adresse de la passerelle.

10. Touche REGLAGE HEURE et DATE

Permet d'acceder à la fenêtre REGLAGE HEURE et DATE. 品 page 53

11. Touche CHARGEMENT DES DONNEES Permet d'acceder à la fenêtre DONNEES FONCTIONNEMENT. page 70

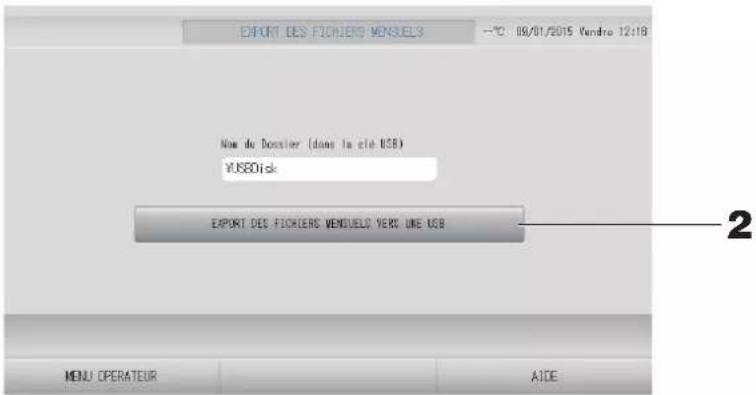

12. Touche EXPORTATION FICHIERS MENSUELS

Permet d'acceder à l'écran d'exportation des données de la période de mesure et de les enregistrer sur un périhérique USB. (SC-SL4-BE3 uniquement) page 57

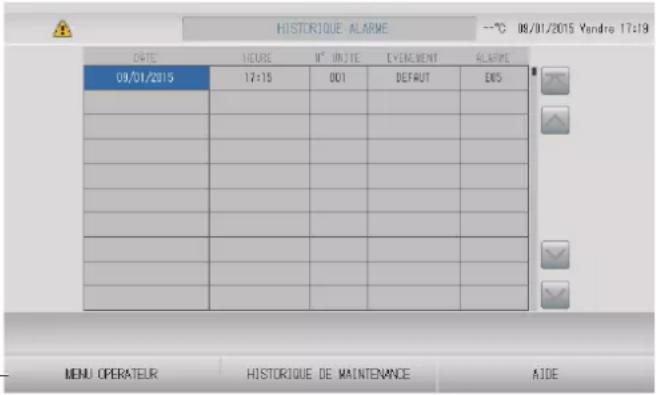

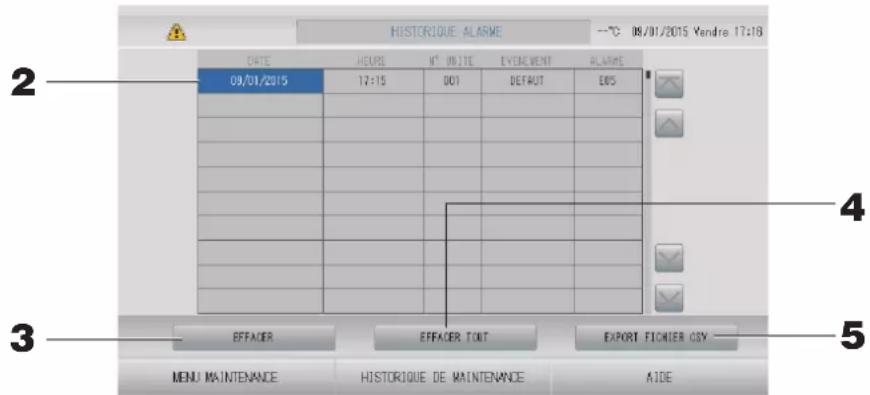

13. Touche HISTORIQUE ALARME

Permet d'acceder à la fenêtre HISTORIQUE ALARME. page 74

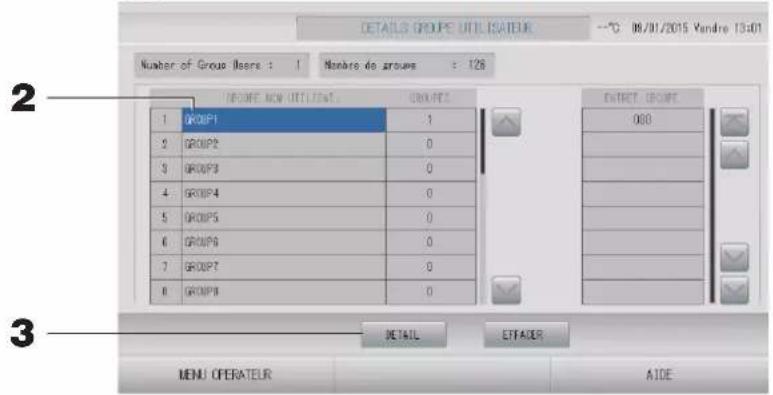

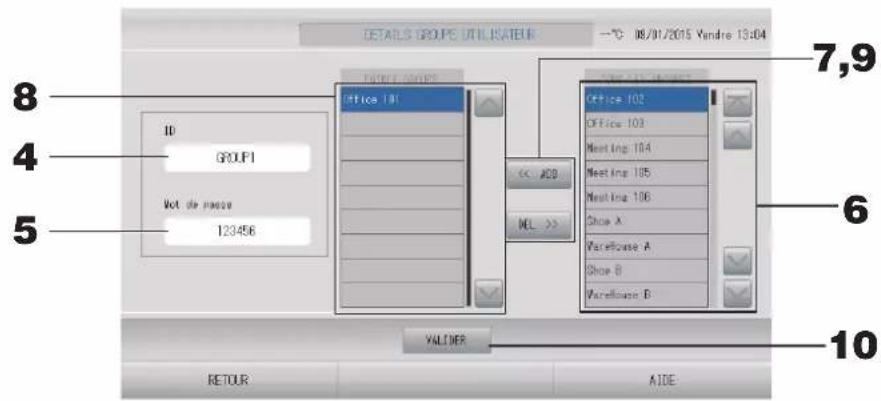

14. Touche REGLAGE UTILISATEUR GROUPE Permet d'acceder à la fenêtre DETAILS GROUPE UTILISATEUR. page 72

15. Touche AIDE

Permet d'acceder à la fenetre d'aide du système où l'on trouve des informations détaillées sur le contenu des fenêtres et l'utilisation des fonctions.

16. Température de l'air extérieur

Vous pouvezCHOISIR l'unité exterieure. page 79

Fenêtre Tous les blocs

Cet écran apparait lorsque vous appuyez sur la touche TOUS LES BLOCS dans l'écran MENU.

page 10

Le nom et l'etat de chaque bloc sont affichés dans les tableaux. Les blocs non encore définis ou les blocs sans groupes n'y figurent pas. Si vous appuyez sur la touche d'un bloc, la fenêtre GROUPE (AFFICHAGE) apparait. page 18

1. Touche TOUS LES GROUPE

Affiche tous les groupes. page 25

1. Touche MENU

Permet de revenir à l'écran MENU.

page 10

1. Affi chage de la date et de l'heure

2. Touche DEMARRER TOUS/STOP TOUS

Démarre/arrête l'exécution de la confi guration de groupes pour le fonctionnement parlots. (On peut également procéder aux réglages des groupes qui ne sont pas programmes pour fonctionner en mode groupe.) page 46

Note

Les groupes Q-ton ( page 47)font une pause sans s'arreter.

1. Touche AIDE

Ouvre la fenetre d'aide. page 74

1. Température de l'air extérieur

Vous pouvezCHOISIR l'unité extérieure.

page 79

1. Nom du bloc
2. Numéro du bloc
3. Symbole du fi Itre et indicateur de maintenance

Ces symboles s'affi chent lorsqu'au moins un groupe ou leurs fi Itres doivent etre nettoyés.

page 14

1. Affi che I'etat des groupes

Chacune des cases de 1 à 12 indique l'etat des groupes. comme le montre le schéma ci-dessous, les cases sont triées par ordre croissant.

1	2	3	4
5	6	7	8
9	1	0	1

Les couleurs ont la signifi cation suivante.

• Vert : En marche (et en pause pour les groupes Q-ton 47)
  ·Bleu：Arrêté
• Rouge: Dysfunctionnouncement
  Jaune:Erreur de communication
• Gris : Aucun groupe

Fenêtre de confirmation des modifications

Cette fenêtre permet à l'usage de confirmer les modifications qu'il a apportées à différents paramétres. Le texte affché varie selon les modifications à confirmer, mais le fonctionnement de base de cette fenêtre est le suivant. Appuyez sur la touche OUI pour enregistrer les réglages et pour quitter. Appuyez sur la touche NON pour quitter sans enregistrer les réglages.

Icones

Symbole du fi Itre à air		Si au moins une unité d'un bloc ou d'un groupe a besoin d'une maintenance de fi Itre, cet indicateur s'allume. Vous devez alors procédér au nettoyage des fi Itres.
Indicateur de maintenance	Lorsque l'indicateur de maintenance est allumé pour au moins une unité dans un bloc ou un groupe, l'indicateur de maintenance s'affiche. Lorsque levoyant de maintenance de chaque unité est étéint, levoyant de maintenance de la console s'éteint. Contactez votre distributeur si ce voyant s'allume.
	(Bleu)		Inspection, Inspection 1, Inspection 2
	(Jaune)		Procédure de sauvégarde (Inspection 3)
Programmation de la minuterie		Ce symbole indique le groupe cible de la programmation du jour.
Orientation des volets	Ce symbole indique la position des volets.
	AUTO	Mode balayage (AUTO)
		Position 1 (STOP 1 (POSITION 1))
		Position 2 (STOP 2 (POSITION 2))
		Position 3 (STOP 3 (POSITION 3))
		Position 4 (STOP 4 (POSITION 4))
Statut de l'unité	Le statut de l'unité est indiqué sous la forme de chiff res.
	(Gris)	Arrêt d'erreur (une ou plusieurs unités se sont arrêtées à cause d'un dysfonctionnement.) Veuillez contacter votre distributeur.
	(Gris)	Fuite de réfrigérant (une unité ou plus comportant une fuite de réfrigérant) S'affiche lorsque la sonde de réfrigérant d'une unité ou plus detecte une fuite de réfrigérant. Veuillez étéindre le feu de l'équipment de combustion et aérer la piece. L'unité s'arrêté, mais le ventilateur de l'unité intérieure peut fonctionner automatiquement. Ne mettez pas le disjoncteur électrique hors tension. Veuillez contacter votre distributeur à propos de ce message. Cette fonction ne peut pas été appliquée à certaines unités intérieures.
	(Gris)	Maintenance (Signal indiquant un service et une maintenance rapides pour une ou plusieurs unités, pour ne pas affi cher d'anomalie). Veuillez contacter votre revendeur.
	(Gris)	Demande (le signal externe est envoyé au connecteur de demande.) La température définie pour l'unité cible est modifiée de 2 degrès Celsius ou l'unité cible bascule en mode de ventilation et les opérations de télécommande sont interdites. Quand le signal externe aura été annulé, le réglage précédent revienda. Page 48, 87
	(Gris)	Arrêt d'urgence (le signal externe est envoyé au connecteur d'arrêt d'urgence.) Toutes les unités s'arrêtent et le fonctionnement est impossible. Lorsque le signal d'arrêt d'urgence est annulé, la confi guration de verrouillage/ déverrouillage de la télécommande est reprise mais les unités restent arrêtées. Page 87 Note Les groupes Q-ton (page 47) font une pause sans s'arrêter.
	(Gris)	Période de mesure (Affiche les périodes de mesure 2, 3 ou 4. L'icône de la période de mesure 1 n'est pas affi chée.)
	(Gris)	Économie d'énergie (Affiche le groupe cible pour l'économie d'énergie.)
	(Gris)	Mode silencieux (Affi che le groupe cible pour le mode silencieux.)
États HMU Températ	Iure de l'eau d'entrée
	Température de l'eau de sortie
	Température de télécommande
	Température définie 2
	Pompe
États Q-ton	Température cible de l'eau chaude
	Température cible de maintainen de la chaleur
	Quantité d'eau chaude cible
	Réglage du chauff age ON/OFF
	État de chauff age
	Température définie du chauffage
	Température définie pour le chauffage auto/manuel
	Température définie du chauffage sur auto.
	Température définie du chauffage sur manuel.
	Réglage d'application
	Réglage d'application sur HW et Chauff age
	Réglage d'application sur HW (eau chaude).
	Réglage d'application sur Chauff age
	Réglage d'application non définii.
	Réglage prioritaire
	Réglage prioritaire sur HW (eau chaude).
	Réglage prioritaire sur Chauff age.
	Quantité d'eau chaude
	Eff acement des pointes
	Fonction antilégionnelle

États Q-ton Recherche	Recherche
	Recherche	Remplir
	Maintenir la chaleur
	Réglage initial
	Exécution du test de la pompe à eau
	Réglage des congés
	Fonctionnement antigel de l'eau

Fonctions

Attention

Une décharge electrostatique peut cause une panne de l'unité.

Avant toute manipulation, touchez un objet métallique mis à la terre afin de dissiper la charge statique.

Réglages des fonctions de groupe (Contrôle de l'état du groupe)

Note

Lors du réglage de la température avec SL4, désactivez le réglage automatique de la télécommande.

1. Appuyez sur la touche TOUS LES BLOCS dans l'écran MENU. page 10

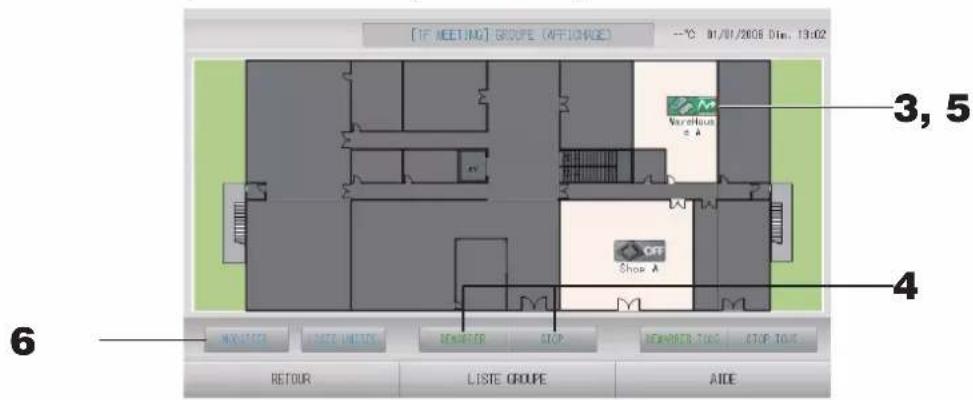

2. Appuyez sur le bloc que vous souhaitez configurer ou controller.

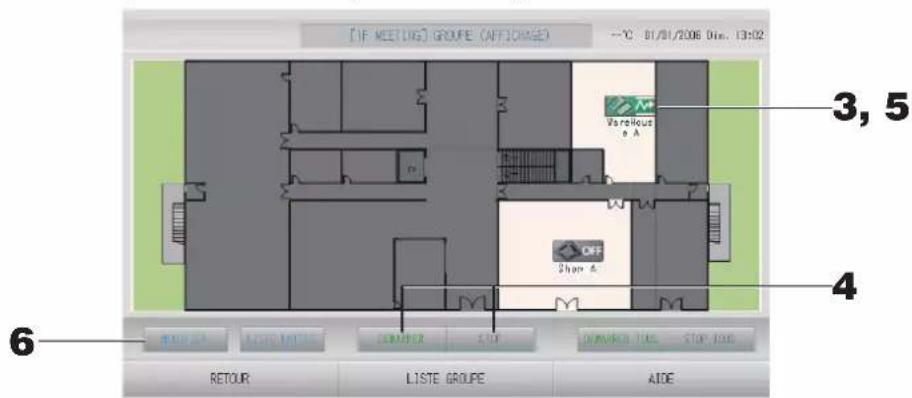

La fenetre GROUPE (AFFICHAGE) s'affiche.

Le nom et l'etat du groupe peuvent etre visualisés.

[fenetre GROUPE (AFFICHAGE)]

Note

• Les iconées affichées ont les significations suivantes.

en fonctionnement (au moins une unité est en marche)

: Pause (toutes les unités ont fait une pause pour le groupe Q-ton)

: arrêté (toutes les unités sont à l'arrêt)

: dysfonctionnement (au moins une unité est défectueuse)

: erreur de communication (au moins une unité ne peut pas communiquer)

en mode absence (au moins une unité est executée en mode absence)

: arrêt du mode absence (toutes les unités sont à l'arrêt et au moins une des unités est en mode absence)

• Si vous appuyez sur la touche LISTE GROUPE, la fenêtre GROUPE (LISTE) s'affiche.

page 24

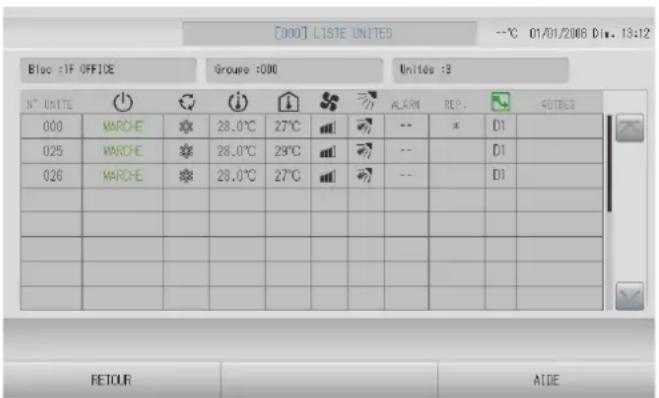

Pour afficher les unités d'un groupe, appuyez sur la touche LISTE UNITES. page 43

1. Appuyez sur l'icone du groupe auquel les paramètres doivent s'appliquer.

Le cadre devient rouge.

Pour annuler, appuyez à nouveau sur l'icone.

1. Pourmettre en marche lesunités

Appuyez sur la touche DEMARRER puis sur la touche OUI de la fenêtre de confi rmination.

Le groupe sélectionné est mis en marche.

Pour arrêté les unités

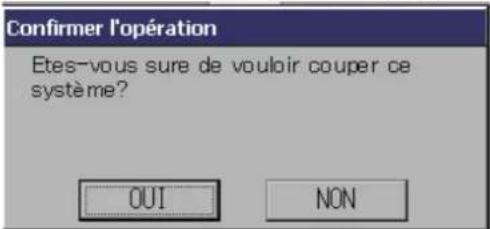

Appuyez sur la touche STOP puis sur la touche OUI de la fenetre de confirmation.

Le groupe sélectionné est arrêté.

Si vous ne désirez pas sauvégarder les paramètres, appuyez sur la touche NON de la fenêtre de confi rmination.

Note

Le groupe Q-ton ( page 47) fait une pause.

1. Appuyez sur l'icone du groupe auquel les paramètres ou les modifications doivent s'appliquer.

Le cadre devient rouge.

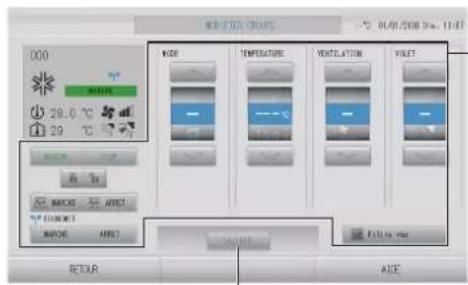

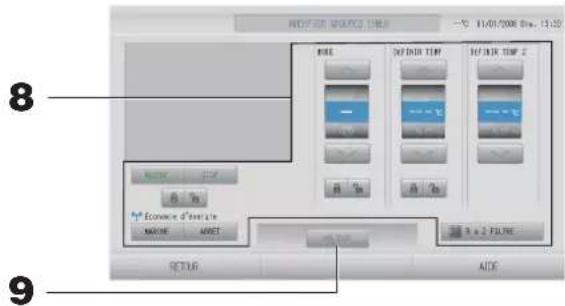

1. Appuyez sur la touche MODIFIER.

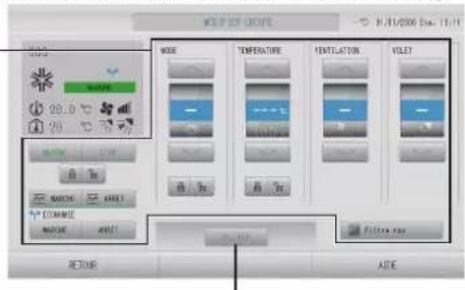

La fenêtre MODIFIER GROUPE s'affiche. Quand la fenêtre s'affiche, aucun paramètre n'est seLECTIONné. Ne touche qu'aux paramètres qui ont besoin d'être définis ou modifiés.

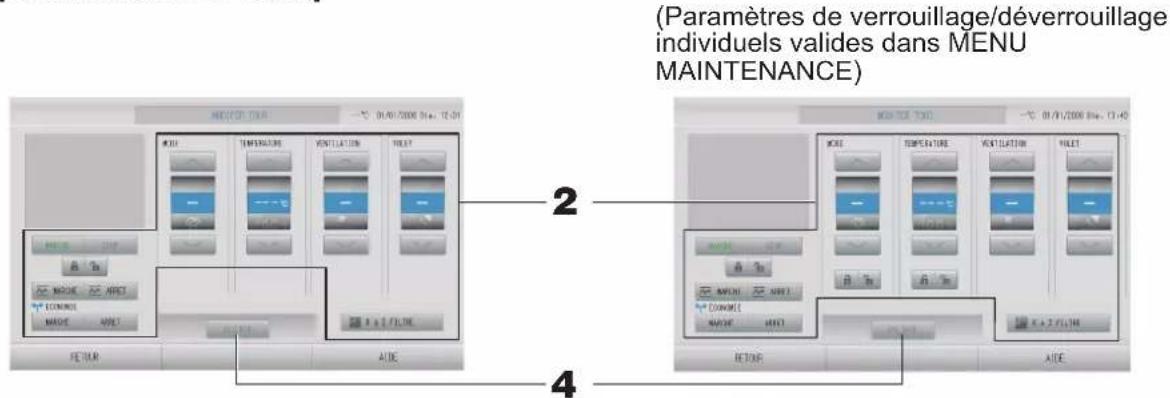

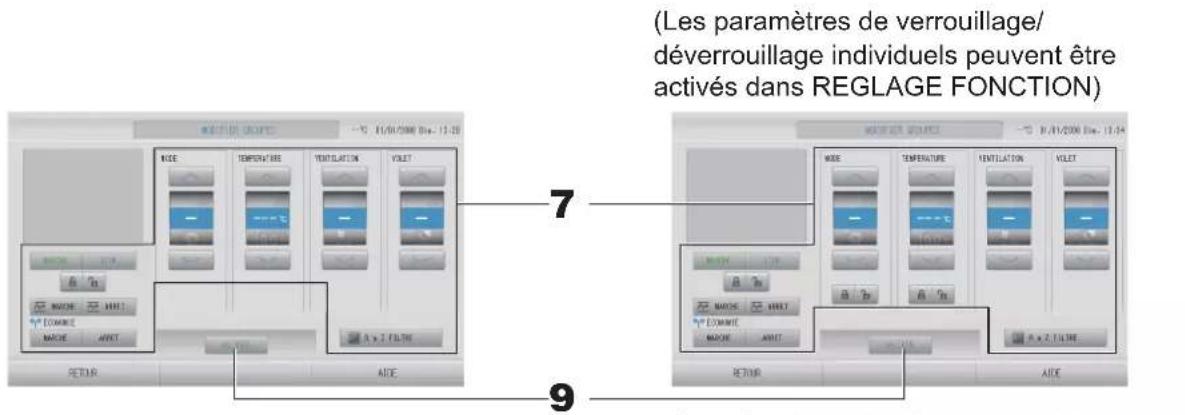

[Fenetre MODIFIER GROUPE]

(Les paramètres de verrouillage/ déverrouillage individuels peuvent être actifs dans REGLAGE FONCTION)

7

10

Cette fonction s'applique aux unités interieures, à savoir le modele KXE4 ou plus recent, et a la telecommande fi laire, a savoir le modele RC-E1 ou plus recent.

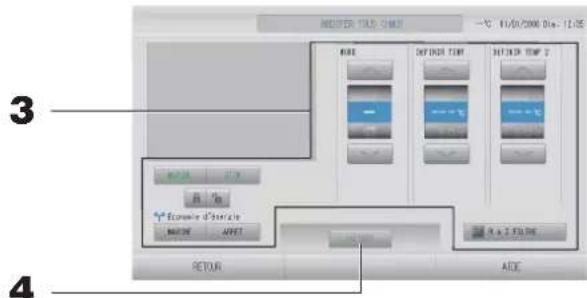

7. Appuyez sur la touche du paramètre que vous poulez définir ou modifier.

• MARCHE/ARRET/HOME LEAVE ON (MODE ABSENCE ACTIVÉ)/HOME LEAVE OFF (MODE ABSENCE DÉSACTIVÉ)

Appuyez sur la touche MARCHE, ARRET, AouMARCHE

• Pour démarrer le fonctionnement, appuyez sur la touche MARCHE et pour l'arrêté, appuyez sur la touche ARRET.
  Lorsque la touche MARCHE est selectionnee, le fonctionnement en mode absence demarre.

• MODE et TEMPERATURE ne peuvent être définis.

Lorsque la touche est selectionnee, le fonctionnement en mode absence s'arrete.

MODE

Selectionnez le mode en appuyant sur la touche correspondante : © Auto (Automatique), Cool (Climatisation), ® Dry (Déshumidification), ® Fan (Ventilation) ou ® Heat (Chauff age).

• Le mode automatique peut être activé dans REGLAGE FONCTION. Page 84
  Cette fonction s'applique aux unités interieures, à savoir les systèmes de refroidissement/chauff age KXR multiples et PAC deux pieces.

TEMPERATURE

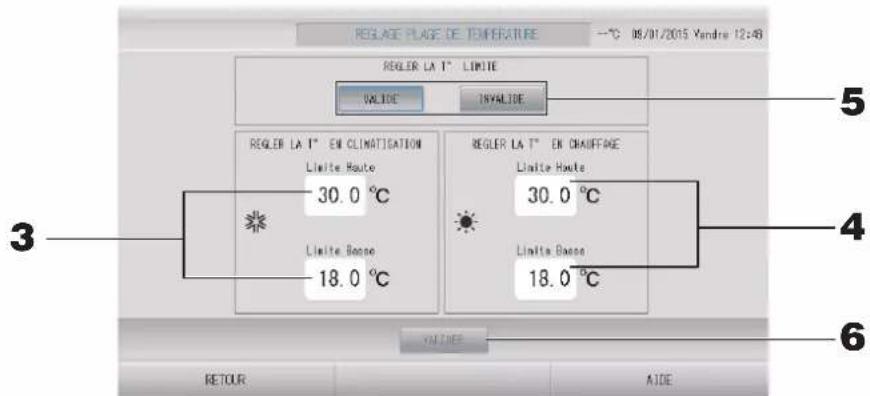

Appuyez sur ou page 64 (REGLAGE PLAGE DE TEMPERATURE)

VENTILATION

Selectionnez (puissant), (elevé), (moyen), (faible) ou (automatique), puis appuyez sur la touche.

• Lors de l'utilisation du mode automatique, validez la fonction AUTO FAN (VENTILATEUR AUTO) dans REGLAGE FONCTION.

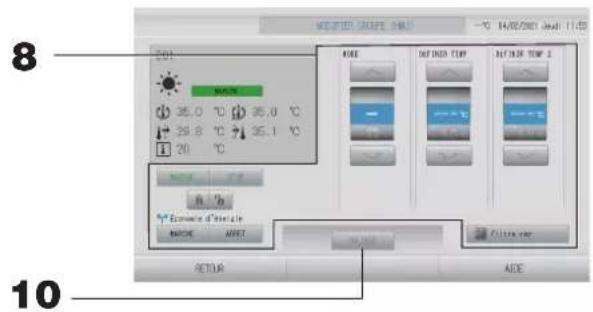

• Lorsque vous utilisez le mode puissant, selectionnez 4-speed (vitesse 4) dans Ventilateur dans la fenetre DEFINITION GROUPE.

modepuissant)

Le ventilateur fonctionne à sa vitesse maximale.

Il est utile pour chauffer ou refroidir une piece entiere.

• Direction de l'air

Sélectionnez Auto (Automatique), stop 1 (position 1), stop 2 (position 2), stop 3 (position 3) ou stop 4 (position 4), puis appuyez sur la touche.

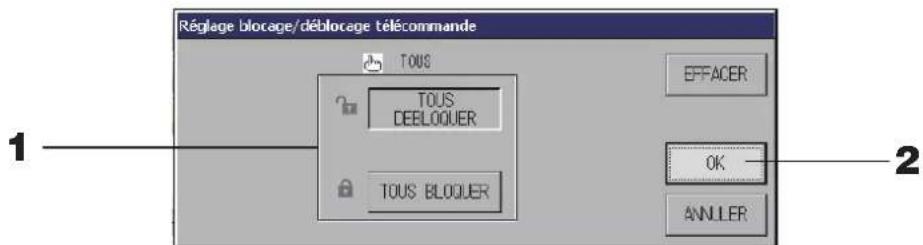

• Verrouillage

Appuyez sur ou

Si vous appuyez sur, l'accès par la télécommande est autorisé; si vous appuyez sur, l'accès est interdit.

Filtre raz

Appuyez sur la touche Filtraraz pour que le symbole du fi Itre disparaisse.

ECONOMIE

Appuyez sur la touche MARCHE ou ARRET.

• Lorsque la touche MARCHE est selectionnée, le fonctionnement en mode economie d'énergie démarre.
• Lorsque la touche ARRET est selectionnée, le fonctionnement en mode economie d'énergie s'arrête.

Utilisez cette opération pour economiser de l'énergie. Une unité modifie sa température définie en fonction de la température extérieure. Page 65

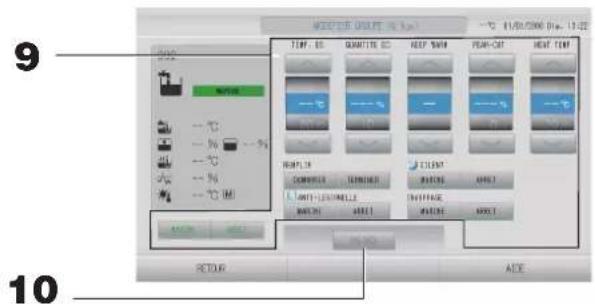

8. Appuyez sur la touche correspondant à l'élément à régler ou à modifier.

MARCHE/STOP

Appuyez sur la touche MARCHE ou STOP.

• Lorsque la touche MARCHE est selectionnée, le fonctionnement démarre, et lorsque la touche STOP est selectionnée, le fonctionnement s'arrête.

MODE

Selectionnez Auto (Automatique), Bol (Climatisation), Pump (Pompe) ou Heat (Chauff age) en appuyant sur la touche.

• Mode Auto peut être validé dans REGLAGE FONCTION: page 84

Cette fonction peut être appliquée aux unités interieures, qui sont les unités multi KXR sans refroidissement/chauff age.

• DÉFINIR TEMP (Température de l'eau de sortie)

Appuyez sur ou . page 64 (REGLAGE PLAGE DE TEMPERATURE)

• DEFINIR TEMP 2 (Température de l'eau d'entrée ou Température de télécommande)

Appuyez sur ou .

Liminé inférieure Limite supérieure
5 °C 55 °C

Verrouillage

Appuyez sur ou

Si vous appuyez sur b, l'accès par la télécommande est autorisé, et si vous appuyez sur b, l'accès est interdit.

Filtre raz

Appuyez sur la touche Filtraraz pour que le symbole du fi Itre disparaisse.

• Économie d'énergie

Appuyez sur la touche MARCHE ou ARRET.

• Lorsque la touche MARCHE est seLECTIONnée, le fonctionnement en mode économique d'énergie démarre.

• Lorsque la touche ARRET est selectionnée, le fonctionnement en mode economie d'énergie s'arrête.

Utilisez cette opération pour economiser de l'énergie. Une unité modifie sa température défi ne en fonction de la température extérieure. © page 65

9. Appuyez sur la touche correspondant à l'élement à régler ou à modifier.

MARCHE/ARRET

Appuyez sur la touche MARCHE ou ARRET.

TEMP. EC

Defi nit la température de l'eau chaude.

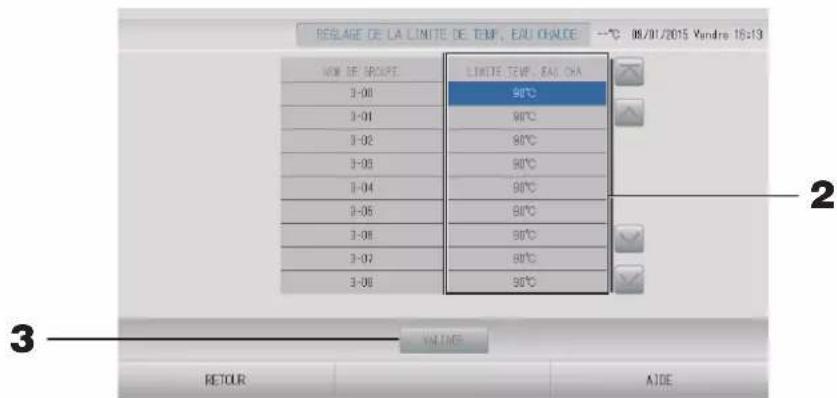

Appuyez sur ou . page 68 REGLAGE DE LA LIMITE DE TEMP. EAU CHAUBE

La valeur limite inférieure est de 60^

QUANTITE EC

Défi nit la quantité d'eau chaude stockée.

Appuyez sur ou .

• KEEP WARM (uniquement lorsque le type de réserve est OUVERT) Défi nit la température de maintainen de la chaleur.

Appuyez sur ou .

Liminé inférieure Limite supérieure
40 °C 63 °C

PEAK-CUT

Définit le taux d'économie de la capacité de l'unité de pompé à chaleur. Défi nit sur 0, 40, 60, 80 ou 100% .

Appuyez sur ou

Note

100 % signifie que l'effacement des pointes est annulé.

HEATTEMP

Définit la température de chauffage définie.

Appuyez sur ou .

Liminé inférieure Limite supérieure

20 °C 52 °C

REEMPLIR

Appuyez sur la touche DEMARRER ou TERMINER.

Lorsque la touche DEMARRER est selectionnee, le replissage demarre.
Lorsque la touche TERMINER est selectionnee, le replissage terme.

SILENT

Appuyez sur la touche MARCHE ou ARRET.

• ANTI-LEGIONELLE

Appuyez sur la touche MARCHE ou ARRET.

CHAUFFAGE

Appuyez sur la touche MARCHE ou ARRET.

Note

• Les éléments qui peuvent être définis dépendent de l'application et du type de réserve de l'unité représentée.
• Reglez TEMP. EC et KEEP WARM en même temps.
• Reglez la température de maintien de la chaleur (KEEP WARM) à une valeur inférieure de 5^ ou plus à la température de l'eau chaude stockée (TEMP. EC).

Ex.) Lorsque la température de l'eau chaude stockée est de 65^ , réglez la température de maintien de la chaleur à moins de 60^ .

10. Appuyez sur la touche VALIDER. Puis sur la touche OUI de la fenetre de confirmation.

Si vous ne désirez pas sauvégarder les paramètres, appuyez sur la touche NON de la fenêtre de confirmation.

Note

Pour revenir à la fenêtre précédente, appuyez sur la touche RETOUR.
- Si le verrouillage/déverrouillage individuel est valide dans MENU MAINTENANCE, il est possible de définir les opérations de télécommande pour autoriser ou interdire chaque opération comme la mise en marche/l'arrêt, le mode et le réglage de la température.
- Si le verrouillage/déverrouillage individuel est valide dans MENU MAINTENANCE, les opérations de télécommande sont interdites si la mise en marche/l'arrêt, le mode et le réglage de la température sont tous marqués (Certaines fonctions, comme la réinitialisation du symbole du fi Itre, ont été autorisées.)
- La mention MARCHE est indiquée lorsqu'au moins une unité est en fonctionnement. Les problèmes de fonctionnement sont indiqués lorsqu'au moins une unité est défectueuse. La mention STOP est indiquée lorsque toutes les unités sont arrêtées. La mention DEPART VACANCES est indiquée quand au moins un apparil est régle sur le mode absence.
- Le mode de fonctionnement, le réglage de température, la température ambiente, la vitesse du ventilateur et la direction de l'air, etc. indiquent l'état de l'unité représentée.
- Les groupes dont la programmation est prévue pour le jour même affichent le symbole
L'icone s'affiche lorsque le filtré d'au moins une unité doit être nettoyé.
L'icone s'affi che lorsqu'au moins une unité doit etre réparée.
L'icone s'affi che lorsque le groupe est la cible pour I'économie d'énergie.
L'icone s'affi che lorsque le groupe est la cible pour le mode silencieux.

Ious pouvez également utiliser la méthode suivant pour définir et modifier les paramétres de chacun des groupes.

1. Appuyez sur la touche LISTE GROUPE dans la fenêtre GROUPE (AFFICHAGE).

age 18

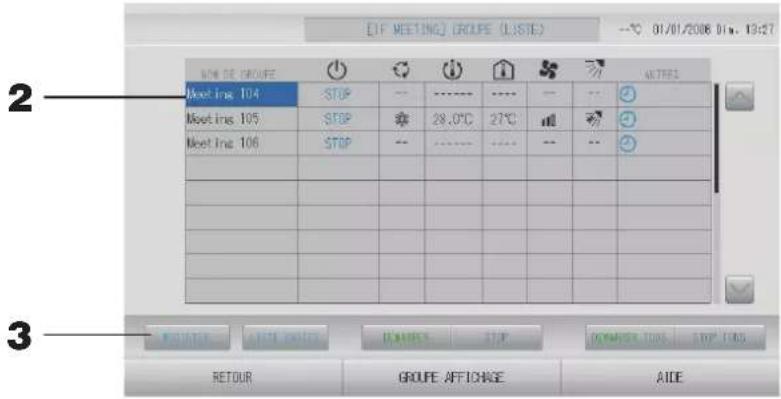

[fenetre GROUPE (LISTE)]

1. Appuyez sur le nom du groupe auquel les paramètres ou les modifications doivent s'appliquer.

Le nom du groupe s'affiche en mode surlignage inversé. Pour changer de page, appuyez sur la touche ou

1. Appuyez sur la touche MODIFIER.

La fenêtre MODIFIER GROUPE s'affiche. Définissez les paramètres ou effectuez des modifi cations.

page 20

Note

• Pour revenir à la fenêtre précédente, appuyez sur la touche RETOUR.
• La mention MARCHE est indiquée lorsqu'au moins une unité est en fonctionnement. Les problèmes de fonctionnement sont indiqués lorsqu'au moins une unité est défectueuse. La mention STOP est indiquée lorsque toutes les unités sont arrêtées.

La mention DEPART VACANCES est indiquée quand au moins un apparéil est régle sur le mode absence.

Le mode de fonctionnement, le réglage de température, la température ambiente, la vitesse du ventilateur et la direction de l'air, etc. indiquent l'état de l'unité représentée.

• Les groupes dont la programmation est prévue pour le jour même affichent le symbole
  L'icone s'affiche lorsque le filtré d'au moins une unité doit être nettoyé.
  L'icone s'affi che lorsqu'au moins une unité doit etre réparée.
  L'icone s'affiche lorsque le groupe est la cible pour l'économie d'énergie.
  L'icone s'affi che lorsque le groupe est la cible pour le mode silencieux.
• Les unités encadrées en rouge sont les éléments pour lesquels la commande à distance pour les opérations a été interdite dans les paramètres de groupe.
• Si vous appuyez sur la touche GROUPE AFFICHAGE, la fenêtre GROUPE (AFFICHAGE) s'affiche.

page 18

1. Appuyez sur la touche TOUS LES GROUPE dans MENU. page 10

[Fenetre TOUS LES GROUPEs]

2. Appuyez sur le nom du groupe dont vous poulez définir ou modifier les paramètres.

Le nom du groupe s'affi che en mode sur lignage inversé.

Le groupe précédemment sélectionné est désélectionné. Pour changer de page, appuyez sur la touche ou En appuyant sur la touche ou, vous accédez directement à la première page ou à la dernière page.

3. Appuyez sur la touche MODIFIER.

La fenêtre MODIFIER GROUPE s'affiche. Définissez les paramétres ou effectuez des modifi cations.

page 20

Note

Pour afficher les unités d'un groupe, appuyez sur la touche LISTE UNITES.
Pour afficher la liste complète des blocs, appuyez sur la touche TOUS LES BLOCs. page 12
- Les éléments dotés d'un contour rouge sont ceux auxquels l'accès par télécommande a été interdit dans la fenêtre des paramétres de groupe.
Lorsque you appuyez sur la touche MENU, I'ecran MENU apparait. page 10

Réglage des fonctions de groupes multiples

Note

Lors du réglage de la température avec SL4, désactivez le réglage automatique de la télécommande.

Cette section explique comment faire marcher des groupes multiples dans un meme bloc.

1. Appuyez sur la touche TOUS LES BLOCS dans MENU. page 10
2. Appuyez sur le bloc que vous souhaitez configurer.

La fenêtre GROUPE (AFFICHAGE) s'affiche.

[fenetre GROUPE (AFFICHAGE)]

1. Appuyez sur les icones des groupes pour lesquels les réglages ont été effectuels (vous pouvez selectionner des groupes multiples).

Le cadre devient rouge.

Pour annuler, appuyez à nouveau sur l'icone.

1. Pourmettre en marche lesunités

Appuyez sur la touche DEMARRER puis sur la touche OUI de la fenêtre de confi rmination.

Les groupes selectionnés sont mis en marche.

Pour arrêter les unités

Appuyez sur la touche STOP puis sur la touche OUI de la fenetre de confirmation.

Les groupes selectionnés sont arrêtés.

Si vous ne souhaitez pas sauvegarder les parametes, appuyez sur la touche NON.

Note

Les groupes Q-ton ( page 47) font une pause sans s'arrête.

1. Appuyez sur les icones des groupes pour lesquels vous pouze définir ou modifier les paramètres (vous pouvez selectionner des groupes multiples).

Le cadre devient rouge.

Pour annuler, appuyez à nouveau sur l'icone.

1. Appuyez sur la touche MODIFIER.

L'écran de changement de groupe s'affiche. Quand la fenêtre s'affiche, aucun paramètre n'est sélectionné. Ne touchez qu'aux paramétres qui ont besoin d'être définis ou modifiés.

Cette fonction s'applique aux unités interieures, à savoir le modele KXE4 ou plus récent, et à la télécommande fi laire, à savoir le modele RC-E1 ou plus récent.

7. Appuyez sur la touche du paramètre que vous poulez définir ou modifier.

MARCHE/STOP/HOME LEAVE ON (MODE ABSENCE ACTIVÉ)/HOME LEAVE OFF (MODE ABSENCE DÉSACTIVÉ)

Appuyez sur la touche MARCHE, STOP, MARCHE ou ARRET

• Pour démarrer le fonctionnement, appuyez sur la touche MARCHE et pour l'arrêté, appuyez sur la touche STOP.

Lorsque la touche est selectionnee, le fonctionnement en mode absence demarre.
Lorsque la touche est selectionnee, le fonctionnement en mode absence s'arrete.

MODE

Sélectionnez le mode en appuyant sur la touche correspondante : © Auto (Automatique), ® Cool (Climatisation), ® Dry (Déshumidification), ® Fan (Ventilation) ou ® Heat (Chauff age).

• Le mode automatique peut être activé dans REGLAGE FONCTION du MENU MAINTENANCE. page 84

Cette fonction s'applique aux unités interieures, à savoir les systèmes de refroidissement/chauffage KXR multiples et PAC deux pieces.

TEMPERATURE

Appuyez sur ou page 64 (REGLAGE PLAGE DE TEMPERATURE) Pour modifier uniquement la température définie sans sélectionner le mode de fonctionnement, sélectionnez entre 18 et 30^ .

VENTILATION

Sélectionnez (puissant), (élevé), (moyen), (faible) ou (automatique), puis appuyez sur la touche correspondante.

Lors de l'utilisation du mode automatique, validez la fonction AUTO FAN (VENTILATEUR AUTO) dans REGLAGE FONCTION du MENU MAINTENANCE.
- Lorsque vous utilisez le mode puissant, selectionnez 4-speed (vitesse 4) dans Ventilateur dans la fenetre DEFINITION GROUPE.

modepuissant)

Le ventilateur fonctionne à sa vitesse maximale.

Il est utile pour chauffer ou refroidir une piece entiere.

• Direction de l'air

• Sélectionnez Auto (Automatique), stop 1 (position 1), stop 2 (position 2), stop 3 (position 3) ou stop 4 (position 4), puis appuyez sur la touche.

• Verrouillage

Appuyez sur u .

Si vous appuyez sur accès par la télécommande est autorisé; si vous appuyez sur l'accès est interdit.

• RàZ FiltRE

Appuyez sur la touche pour qu'elle symbole du fi Itre disparaisse.

ECONOMIE

Appuyez sur la touche MARCHE ou ARRET.

• Lorsque la touche MARCHE est selectionnée, le fonctionnement en mode economie d'énergie démarre.

• Lorsque la touche ARRET est selectionnée, le fonctionnement en mode economie d'énergie s'arrête.

Utilissez cette opération pour économiser de l'énergie. Une unité modifie sa température définie en fonction de la température extérieure. Page 65

8. Appuyez sur la touche correspondant à l'élement à régler ou à modifier.

MARCHE/STOP

Appuyez sur la touche MARCHE ou STOP.

• Lorsque la touche MARCHE est selectionnée, le fonctionnement demarre, et lorsque la touche STOP est selectionnée, le fonctionnement s'arrête.

MODE

Selectionnez Auto (Automatique), Cbol (Climatisation),

Pump (Pompe) ou

Heat (Chauff age) en appuyant sur la touche.

• Mode Auto peut être validé dans REGLAGE FONCTION: page 84

KXR sans refroidissement/chauff age.

• DÉFINIR TEMP (Température de l'eau de sortie)

Appuyez sur ou page 64 REGLAGE PLAGE DE TEMPERATURE

Pour modifier uniquement la température définie sans selectionner le mode de fonctionnement, selectionnez entre 15 et 30^

• DÉFINIR TEMP 2 (Température de l'eau d'entrée ou Température de télécommande)

Appuyez sur ou

Liminé inférieure	Liminé supérieure
5 °C	55 °C

• Verrouillage

Appuyez sur u .

Si vous appuyez sur b, l'accès par la télécommande est autorisé, et si vous appuyez sur a, l'accès est interdit.

• RàZ Filtre

Appuyez sur la touche Filtroraz pour que le symbole du fi Itre disparaisse.

Economie d'energie

Appuyez sur la touche MARCHE ou ARRET.

• Lorsque la touche MARCHE est seLECTIONnée, le fonctionnement en mode économique d'énergie démarre.
• Lorsque la touche ARRET est selectionnée, le fonctionnement en mode economie d'énergie s'arrête.

Utilisez cette opération pour economiser de l'énergie. Une unité modifie sa température défi niè en fonction de la température extérieure. © page 65

9. Appuyez sur la touche VALIDER. Puis sur la touche OUI de la fenêtre de confirmation.

Si vous ne désirez pas sauvégarder les paramètres, appuyez sur la touche NON de la fenêtre de confi rmination.

Note

• Pour revenir à la fenêtre précédente, appuyez sur la touche RETOUR.
• Si le verrouillage/déverrouillage individuel est valide dans MENU MAINTENANCE, il est possible de définir les opérations de télécommande pour autoriser ou interdire chaque opération comme la mise en marche/l'arrêt, le mode et le réglage de la température.
• Si le verrouillage/déverrouillage individuel est valide dans MENU MAINTENANCE, les opérations de télécommande sont interdites si la mise en marche/l'arrêt, le mode et le réglage de la température sont tous marqués (Certaines fonctions, comme la réinitialisation du symbole du fi Itre, ont été autorisées.)

Fonctionnement en mode groupé

Cette section explique comment définir ou modifier les réglages avancés en mode groupe.

Définir dans un premier temps chacun des groupes pour qu'il puisse fonctionner en mode groupe.
page 46

Note

Lors du réglage de la température avec SL4, désactivez le réglage automatique de la télécommande.

1. Appuyez sur la touche MODIFER TOUS dans l'écran MENU. page 10

Note

Quand la fenêtre s'affiche,aucun paramètre n'est seLECTIONné. Ne touchez qu'aux paramétres qui ont besoin d'être définis ou modifiés.

[Fenetre MODIFER TOUS]

Cette fonction s'applique aux unités interieures, à savoir le modele KXE4 ou plus récent, et à la télécommande fi laire, à savoir le modele RC-E1 ou plus récent.

2. Appuyez sur la touche du paramètre que vous poulez définir ou modifier.

• MARCHE/STOP/HOME LEAVE ON (MODE ABSENCE ACTIVE)/HOME LEAVE OFF (MODE ABSENCE DÉSACTIVE)

Appuyez sur la touche MARCHE, STOP, MARCHE ou ARRET

• Pour démarrer le fonctionnement, appuyez sur la touche MARCHE et pour l'arrêté, appuyez sur la touche STOP.
  Lorsque la touche MARCHE est selectionnee, le fonctionnement en mode absence demarre.

• Lorsque la touche ARRET est selectionnée, le fonctionnement en mode absence s'arrête.

• MODE

Selectionnez le mode en appuyant sur la touche correspondante : © Auto (Automatique),

• Le mode automatique peut être activé dans REGLAGE FONCTIONu MENU MAINTENANCE. page 84

Cette fonction s'applique aux unités interieures, à savoir les systèmes de refroidissement/chauff age KXR multiples et PAC deux pieces.

TEMPERATURE

Appuyez sur ou page 64 (REGLAGE PLAGE DE TEMPERATURE)

VENTILATION

Sélectionnez (puissant), (evé), (mynen), (fai) ou (autoatique), puis appuyez sur la touche correspondante.

• Lors de l'utilisation du mode automatique, validez la fonction AUTO FAN (VENTILATEUR AUTO) dans REGLAGE FONCTION du MENU MAINTENANCE.

• Lorsque vous utilisez le mode puissant, selectionnez 4-speed (vitesse 4) dans Ventilateur dans la fenetre DEFINITION GROUPE.

modepuissant)

Le ventilateur fonctionne à sa vitesse maximale.

Il est utile pour chauffer ou refroidir une piece entiere.

• Direction de l'air

Sélectionnez Auto (Automatique), stop 1 (position 1), stop 2 (position 2), stop 3 (position 3) ou stop 4 (position 4), puis appuyez sur la touche.

• Verrouillage

Appuyez sur u .

Si vous appuyez sur accès par la télécommande est autorisé; si vous appuyez sur, l'accès est interdit.

• RàZ FiltRE

Appuyez sur la touche R a Z FILTRE pour que le symbole du fi Itre disparaisse.

ECONOMIE

Appuyez sur la touche MARCHE ou ARRET.

Lorsque la touche MARCHE est selectionnee, le fonctionnement en mode economie d'energie demarre.

• Lorsque la touche ARRET est selectionnée, le fonctionnement en mode économique d'énergie s'arrête.

Utilisez cette opération pour économiser de l'énergie. Une unité modifie sa température définie en fonction de la température extérieure. Page 65

3. Appuyez sur la touche correspondant à l'élement à régler ou à modifier.

MARCHE/STOP

Appuyez sur la touche MARCHE ou STOP.

• Lorsque la touche MARCHE est selectionnée, le fonctionnement démarre, et lorsque la touche STOP est selectionnée, le fonctionnement s'arrête.

MODE

Selectionnez Auto (Automatique), Cbol (Climatisation),

Pump (Pompe) ou

Heat (Chauff age) en appuyant sur la touche.

• Mode Auto peut être validé dans REGLAGE FONCTION: page 84

Cette fonction peut être appliquée aux unités interieures, qui sont les unités multi KXR sans refroidissement/chauff age.

• DÉFINIR TEMP (Température de l'eau de sortie)

Appuyez sur ou . page 64 (REGLAGE PLAGE DE TEMPERATURE)

• DÉFINIR TEMP 2 (Température de l'eau d'entrée ou Température de télécommande)

Appuyez sur ou

L imite inférieure L imite supérieure

5 °C 55 °C

• Verrouillage

Appuyez sur du .

Si vous appuyez sur accès par la télécommande est autorisé, et si vous appuyez sur l'accès est interdit.

• RàZ Filtre

Appuyez sur la touche R a Z FILTRE pour que le symbole du fi Itre disparaisse.

Economie d'energie

Appuyez sur la touche MARCHE ou ARRET.

• Lorsque la touche MARCHE est selectionnée, le fonctionnement en mode économique d'énergie démarre.
• Lorsque la touche ARRET est seLECTIONnée, le fonctionnement en mode économique d'énergie s'arrête.

Utilisez cette opération pour economiser de l'énergie. Une unité modifie sa température défi ne en fonction de la température extérieure. © page 65

4. Appuyez sur la touche VALIDER. Puis sur la touche OUI de la fenetre de confirmation.

Si vous ne désirez pas sauvégarder les paramètres, appuyez sur la touche NON de la fenêtre de confirmation.

Note

• Pour revenir à la fenêtre précédente, appuyez sur la touche RETOUR.
• Si le verrouillage/déverrouillage individuel est valide dans MENU MAINTENANCE, il est possible de définir les opérations de télécommande pour autoriser ou interdire chaque opération comme la mise en marche/l'arrêt, le mode et le réglage de la température.
• Si le verrouillage/déverrouillage individuel est valide dans MENU MAINTENANCE, les opérations de télécommande sont interdites si la mise en marche/l'arrêt, le mode et le réglage de la température sont tous marqués (Certaines fonctions, comme la réinitialisation du symbole du fi Itre, ont été autorisées.)

Reglage programmation

La programmation de la minuterie se fait par groupe. Seize programmations par jour peuvent etre enregistrées.

Note

Lors du réglage de la température avec SL4, désactivez le réglage automatique de la télécommande.

Vous pouvez programmerme le calendrier des types de journee (jour de semaine, jour de conge, special 1, special 2) à l'avance. © page 36

■rogrammation de la minuterie pour la journee courante

La minuterie pour la journee courante est programmable par groupe.

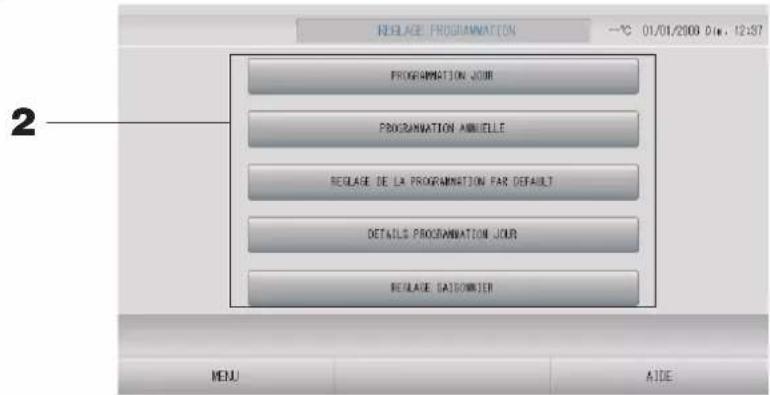

1. Appuyez sur la touche REGLAGE PROGRAMMATION de la fenetre MENU.

page 10

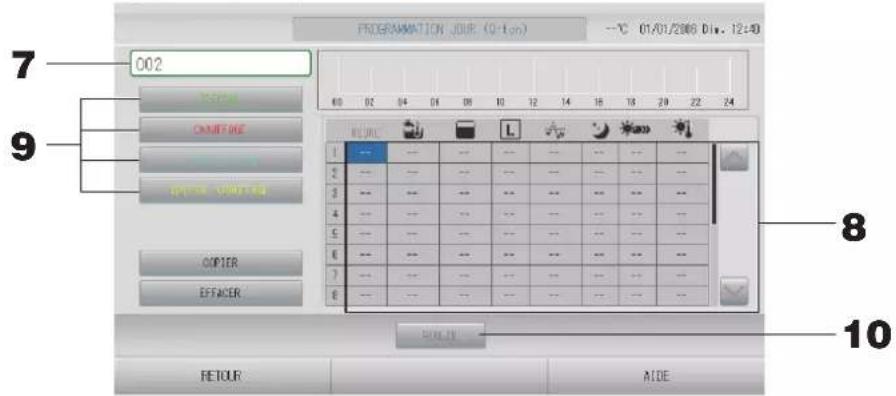

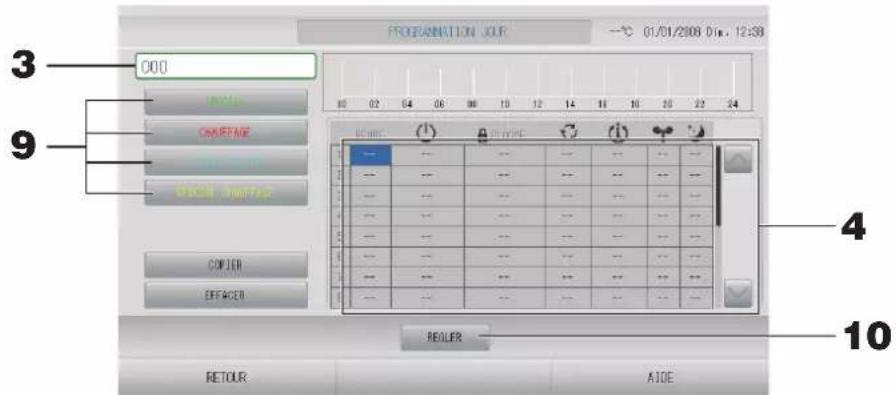

2. Appuyez sur la touche PROGRAMMATION JOUR de la fenetre « REGLAGE PROGRAMMATION »

3. Appuyez sur la touche du champ permettant la selection du groupe.

Selectionnez le groupe sur I'ecran Selectionner un groupe. 41

4. Appuyez sur la touche correspondant au paramètre que vous pouzez modifier.

Lorsque la cellule « HEURE », « LOCK (VERROUILAGE) » ou « SET TEMP. (DéFINIR TEMP.) » est sélectionnée, une fenêtre de configuration détaillée pour chaque élément est affi chée. Page 41, 42
Modifi ez les paramétres « RUN/STOP (MARCHE/ARRÉT) », « MODE (MODE) », « (ENERGY SAVING (ECONOMIE D'ENERGIE)) » ou « SILENT MODE (MODE SILENCIEUX) » en appuyant sur l'élement approprié. Pour changer de page, appuyez sur la touche ou.

Note

Mode silencieux: Le silence de l'unité extérieur est prioritaire. Cette fonction ne peut pas etre appliquee a certaines unites interieures.

5. Appuyez sur le nom de groupe.

Selectionnez le groupe sur l'écran Sélectionner un groupe. 41

6. Appuyez sur l'objet à modifier dans la liste.

Lorsque vous appuyez sur les cellules « HEURE », « LOCK » (VERROUILAGE), « (SET TEMP.) » (DéFINIR TEMP.) ou « (SET TEMP.2) » (DéFINIR TEMP.2), un écran de réglage détaillé est indiqué pour chaque élément. page 41, 42

Modifi ez les réglages « (RUN/STOP) » (MARCHE/ARRÉT), « (MODE) » (MODE) ou « (ENERGY SAVING) » (ÉCONOMIE D'ENERGIE) en appuyant sur l'élement approprié.

Pour changer de page, appuyez sur la touche ou

Note

• SET TEMP. (DéFINIR TEMP.) : Température de l'eau de sortie
• SET TEMP.2 (DéFINIR TEMP.2): Température de l'eau d'entrée ou Température de télécommande

7. Appuyez sur le nom de groupe.

Selectionnez le groupe sur l'écran Sélectionner un groupe. 41

8. Appuyez sur l'objet à modifier dans la liste.

Lorsque vous appuyez sur les cellules « HEURE », « (HW TEMP.) » (TEMP. DE L'EAU CHAUBE), « (HW AMOUNT) » (QUANTITÉ D'EAU CHAUBE), « (PEAK-CUT) » (EFFACEMENT DES POINTES) Ou « (HEAT SET TEMP.) » (DéFINIR TEMP. DE CHAUFFAGE), un écran de réglage détaillé est indiqué pour chaque élément.

Modifi ez les réglages « (SILENT) » (SILENCIEUX), « (ANTI-LEGIONELLA) » (FONCTION ANTILÉGIONNELLE) ou « HEATING» (CHAUFFAGE) en appuyant sur l'objet approprié.

Pour changer de page, appuyez sur la touche ou

Note

• Reglez les éléments en fonction de l'application.
• Réglez la température de l'eau chaude stockée (HW TEMP. (TEMP. DE L'EAU CHAUBE)) à une température supérieure de 5^ ou plus à celle du maintainien de la chaleur. Ex.) Lorsque la température de maintien de la chaleur est de 60^ , réglez la température de l'eau chaude stockée à une valeur supérieure à 65^ .

9. Sélectionnez le calendrier des types de journée en appuyant sur la touche SPECIAL (vert), CHAUFFAGE (rouge), CLIMATISATION (bleu) ou SPECIAL CHAUFFAGE (jaune).

Note

Vous pouvez programmerer à l'avance la minuterie du calendrier en indiquant le type de journee souhaite. page 36

10. Appuyez sur la touche REGLER. Puis sur la touche OUI de la fenêtre de confirmation. Si vous ne désirez pas sauvégarder les paramètres, appuyez sur la touche NON de la fenêtre de confi rmination.

Note

• Appuyez sur la touche COPIER lorsque vous copiez la programmation entre groupes de même type ( page 42).
• Pour annuler vos modifi cations, appuyez sur la touche EFFACER.

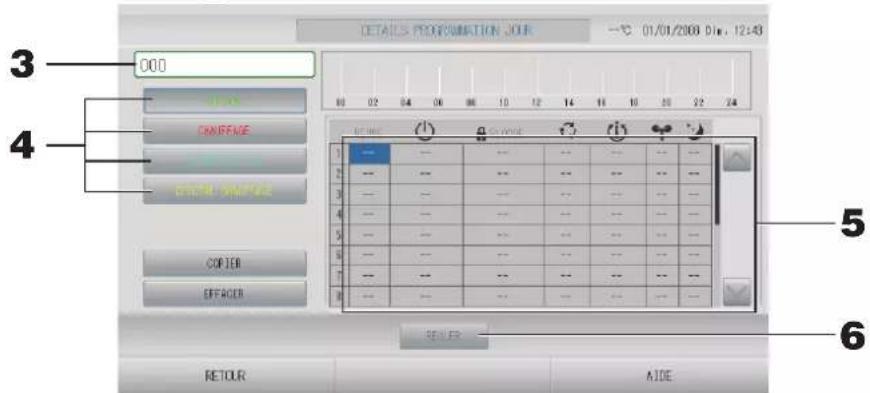

■Programmation du calendrier des types de journee

La programmation du calendrier des types de journée se fait par groupe.

Les différents types de journee sont : SPECIAL, CHAUFFAGE, CLIMATISATION et SPECIAL CHAUFFAGE. La programmation se fait pour chaque groupe.

1. Appuyez sur la touche REGLAGE PROGRAMMATION.

page 10

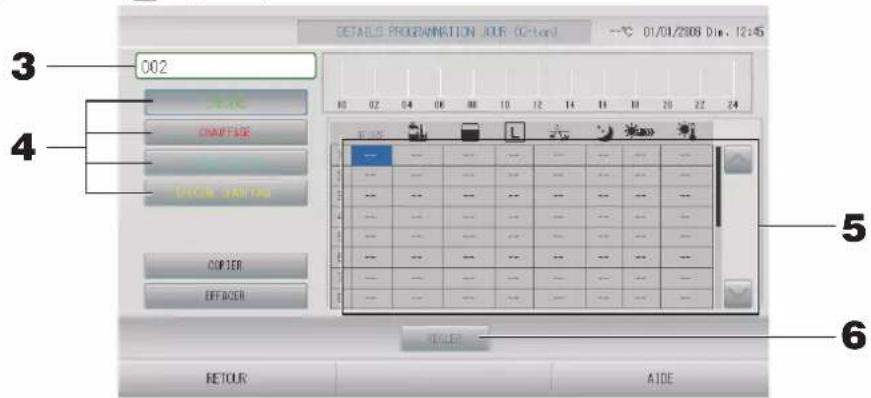

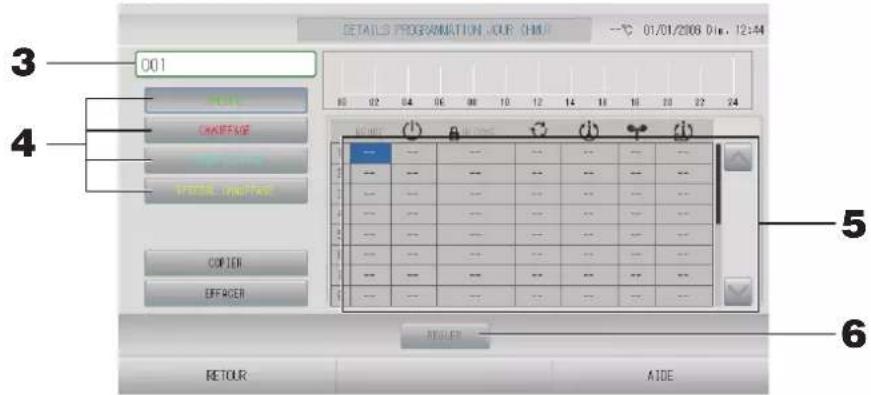

1. Appuyez sur la touche DETAILS PROGRAMMATION JOUR de la fenetre REGLAGE PROGRAMMATION.

1. Appuyez sur le nom du groupe.
   Selectionnez le groupe sur I'ecran Selectionner un groupe. page 41
2. Sélectionnez le calendrier des types de journée en appuyant sur la touche SPECIAL (vert), CHAUFFAGE (rouge), CLIMATISATION (bleu) ou SPECIAL CHAUFFAGE (jaune).
3. Appuyez sur la touche correspondant au paramètre que vous youlez modifier.

Lorsque la cellule « HEURE », « LOCK (VERROUILAGE) » ou « SET TEMP. (DéFINIR TEMP.) » est sélectionnée, une fenêtre de configuration détaillée pour chaque élément est affi chée. Page 41, 42

Modifi ez les paramétres « RUN/STOP (MARCHE/ARRÉT) », « MODE (MODE) », « ENERGY SAVING (ÉCONOMIE D'ENERGIE) » ou « SILENT MODE (MODE SILENCIEUX) » en appuyant sur l'élement approprié.

Pour changer de page, appuyez sur la touche ou

1. Appuyez sur le nom de groupe.

Selectionnez le groupe sur I'ecran Selection du groupe. 41

1. Sélectionnez la programmation détaillée de la journée comme la touche SPECIAL (vert), CHAUFFAGE (rouge), CLIMATISATION (bleu) ou SPECIAL CHAUFFAGE (jaune) et appuyez dessus.
2. Appuyez sur l'objet à modifier dans la liste.

Lorsque vous appuyez sur les cellules « HEURE », « LOCK », (VERROUILAGE), « (SET TEMP.) » (DéFINIR TEMP.) ou « (SET TEMP.2) » (DéFINIR TEMP.2), un écran de réglage détaillé est indiqué pour chaque élément. page 41, 42

Modifi ez les réglages « (RUN/STOP) » (MARCHE/ARRÉT), « (MODE) » (MODE) ou « (ENERGY SAVING) » (ECONOMIE D'ENERGIE) en appuyant sur l'élement approprié.

Pour changer de page, appuyez sur la touche ou

Note

• SET TEMP. (DéFINIR TEMP.) : Température de l'eau de sortie
• SET TEMP.2 (DéFINIR TEMP.2): Température de l'eau d'entrée ou Température de télécommande

1. Appuyez sur le nom de groupe.

Sélectionnez le groupe sur l'écran Sélectionner un groupe. 41

1. Sélectionnez la programmation détaillée de la journée comme la touche SPECIAL (vert), CHAUFFAGE (rouge), CLIMATISATION (bleu) ou SPECIAL CHAUFFAGE (jaune) et appuyez dessus.
2. Appuyez sur l'objet à modifier dans la liste.

Lorsque vous appuyez sur les cellules « HEURE », « (HW TEMP.) » (TEMP. DE L'EAU CHAUBE), « (HW AMOUNT) » (QUANTITE D'EAU CHAUBE), « (PEAK-CUT) » (EFFACEMENT DES POINTES) Ou « (HEAT SET TEMP.) » (DéFINIR TEMP. DE CHAUFFAGE), un écran de réglage détaillé est indiqué pour chaque élément.

Modifiez les réglages « (SILENT) » (SILENCIEUX), « (ANTI-LEGIONELLA) » (FONCTION ANTILÉGIONNELLE) ou « (HEATING) » (CHAUFFAGE) en appuyant sur l'objet approprié. Pour changer de page, appuyez sur la touche ou .

Note

• Réglez les éléments en fonction de l'application.

• Reglez la température de l'eau chaude stockée (HW TEMP. (TEMP. DE L'EAU CHAUBE)) à une température supérieure de 5^ ou plus à celle du maintainen de la chaleur. Ex.) Lorsque la température de maintien de la chaleur est de 60^ , reglez la température de l'eau chaude stockée à une valeur supérieure à 65^ .

• Appuyez sur la touche REGLER. Puis sur la touche OUI de la fenetre de confirmation.

Pour annuler vos modifi cations, appuyez sur la touche EFFACER.

Note

• Appuyez sur la touche COPIER lorsque vous copiez la programmation entre groupes de même type (page 42).
• Pour annuler vos modifi cations, appuyez sur la touche EFFACER.

■rogramme la minuterie pour l'année

Voussoupiezprogrammarmalaminuteriedechaquegroupe pouruneannececompleté.

Note

Les réglages pour l'année suivante reflètent la programmation par défaut (page 40).

1. Appuyez sur la touche REGLAGE PROGRAMMATION de la fenêtre MENU. page 10

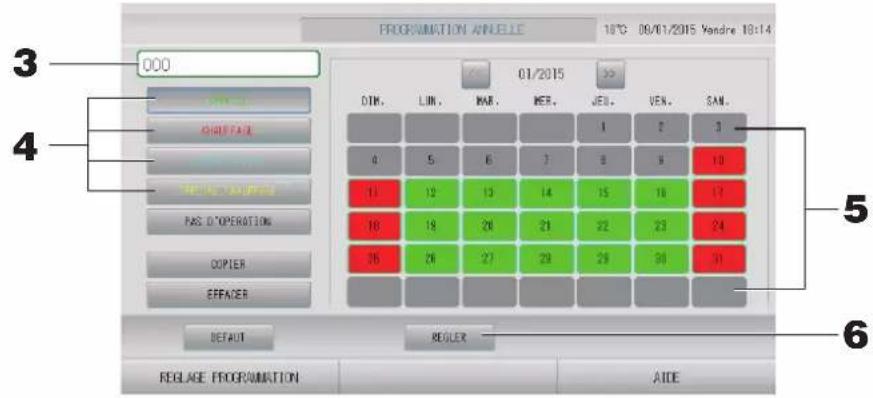

2. Appuyez sur la touche PROGRAMMATION ANNUELLE dans la fenetre « REGLAGE PROGRAMMATION »

1. Appuyez sur la touche du champ permettant la selection du groupe. Sélectionnez le groupe sur l'écran Sélectionner un groupe. page 41

2. Sélectionnez le calendrier des types de journée en appuyant sur la touche SPECIAL (vert), CHAUFFAGE (rouge), CLIMATISATION (bleu) ou SPECIAL CHAUFFAGE (jaune).

Note

Vouspouvezprogrammerle calendrierdes typesde journeeà l'avance. 7 page36

1. Appuyez sur la touche de la journee à programmer dans le calendrier (on peut de cette manière attribuer la programmation à plus d'une journee).

La journee en question se voit attribuer la programmation du type de journee selectionné. Cependant, la journee courante et celles qui la précédent ne peuvent être selectionnées dans le calendrier. Appuyez sur les touches ou pour changer de mois.

Note

Si vous appuyez sur la touche DEFAULT, la programmation par défaut (page 40) est défi ne.

1. Appuyez sur la touche REGLER. Puis sur la touche OUI de la fenêtre de confirmation. Si vous ne pouze pas sauvégarder les modifications, appuyez sur la touche NON de la fenêtre de confirmentation.

Note

Pour copier la programmation d'un groupe vers un autre groupe à partir de la fenêtre Copy Schedule (Copier la programmation), appuyez sur la touche COPIER.

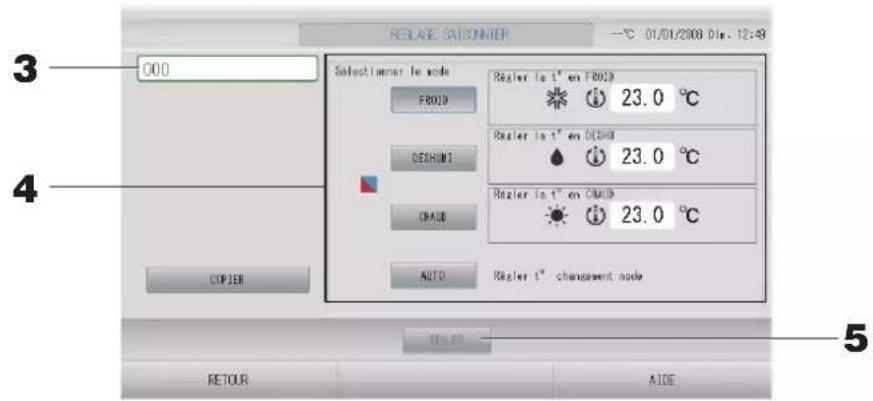

Reglage saissonnier

Lorsque you've selectionne le mode « SEASON (SAISON) » dans les parametes de
programmation, confi gurez le parametre de mode.
Si you selectionnez le mode « SEASON (SAISON) », you ave la possibite de change ulterieurement le mode de fonctionnement et le reglage de la temperature de tous les gro
chaque changement de saison.

1. Appuyez sur la touche REGLAGE PROGRAMMATION de la fenetre MENU.

page 10

1. Appuyez sur la touche REGLAGE SAISONNIER de l'écran REGLAGE PROGRAMMATION.

1. Appuyez sur le nom du groupe.

Selectionnez le groupe (sauf le groupe Q-ton) sur l'écran Sélectionner un groupe.

1. Sélectionnez un mode

2. Touche FROID : Lorsque le mode FROID est selectionné, définisseez le mode de fonctionnement du groupe pour lequel « (SEASON (SAISON)) » est selectionné dans la programmation sur le mode de refroidissement, puis règlez la température.
   page 64 (REGLAGE PLAGE DE TEMPERATURE)

3. Touche DESHUMI : Lorsque l'option DESHUMI est selectionnée, reglez le mode de fonctionnement du groupe (sauf le groupe HMU), pour lequel « (SEASON (SAISON)) » est sélection dans la programmation, sur déshumidification, et puis vous pouvez régler la température. page 64 (REGLAGE PLAGE DE TEMPERATURE)

4. Touche CHAUD: Lorsque le mode CHAUD est sélectionné, définisseez le mode de fonctionnement du groupe pour lequel « (SEASON (SAISON)) » est sélectionné dans la programmation sur le mode de chauff age, puis réglez la température.

page 64 (REGLAGE PLAGE DE TEMPERATURE) Touche AUTO:

Lorsque le mode AUTO est selectionné, SL4 définit le mode de fonctionnement du groupe, pour lequel « (SEASON (SAISON)) » est selectionné dans la programmation, sur AUTO* et la température est déterminée en fonction du réglage de la température du mode FROID ou CHAUD dans cette fenêtre.

• Le mode de fonctionnement de l'unité est déterminé par la température extérieure.

page 65, 79

1. Appuyez sur la touche REGLER. Appuyez sur la touche OUI de l'écran de confirmation. Si vous ne vous pas procédé au paramétrage, appuyez sur la touche NON.

Note

Appuyer sur la touche COPIER fait apparaitre l'écran Copier la programmation lorsque vous effectuez une copie entre des groupes de même type (page 42).

Réglage d'une programmation par défaut

1. Appuyez sur la touche REGLAGE PROGRAMMATION sur l'écran MENU.
   page 10

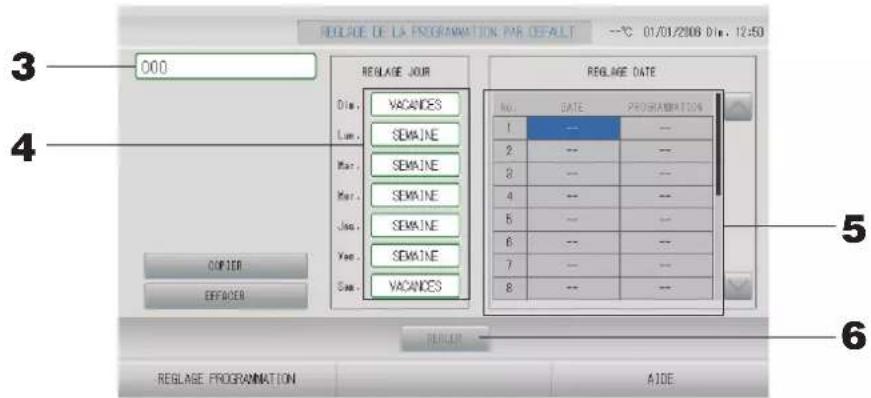

2. Appuyez sur la touche REGLAGE DE LA PROGRAMMATION PAR DEFAULT sur l'écran REGLAGE PROGRAMMATION.

1. Appuyez sur le nom de groupe.
   Sélectionnez le groupe sur l'écran Sélectionner un groupe page 41.
2. Reglez la programmation de la journee sur SEMAINE, VACANCES, CLIMATISATION, SPECIAL CHAUFFAGE ou HORS FCT.
3. Reglez la programmations des dates si nécessaire.
4. Appuyez sur la touche REGLER. Appuyez sur la touche OUI sur l'écran de confi rmation.

Lorsque you ne souhaitez pas sauvegarder, appuyez sur la touche NON.

Note

Appuyer sur la touche COPIER fait apparaitre l'écran Copier les Programmes lorsque vous effectuez une copie entre des groupes. page 42

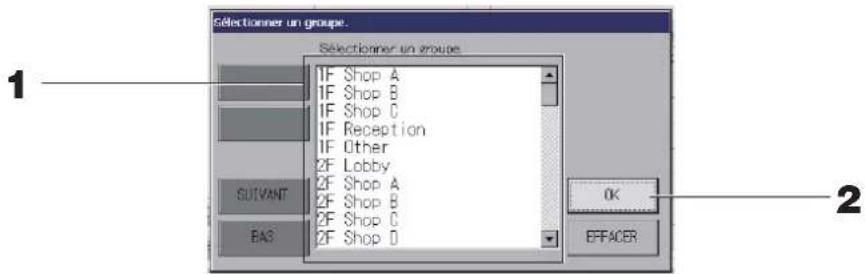

Fenêtre Sélectionner un groupe.

1. Appuyez sur le nom du groupe que vous désirez selectionner.

Le nom du groupe sélectionné s'affi che en surignage inversé.

Pour vous déplacer dans la liste, appuyez sur la touche PRECEDENT ou sur la touche SUIVANT.

1. Appuyez sur la touche OK.

Vous pouvez appliquer les parametes au groupe selectionné.

Si vous ne désirez pas sauvegarder les paramètres, appuyez sur la touche EFFACER.

Vous revenez a la fenetre precedente.

Enetre Reglage heures

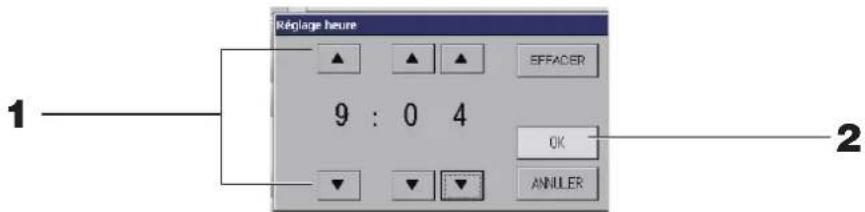

1. Appuyez sur ▲▼ pour modifier l'heure et les minutes (affichage sur 24 heures).
2. Appuyez sur la touche OK.

L'heure est mise à jour et la fenêtre disparait. Appuyez sur la touche ANNULER pour annuler la mise à jour de l'heure.

Pour effacer les valeurs courantes et rendre le champ vide, appuyez sur la touche EFFACER.

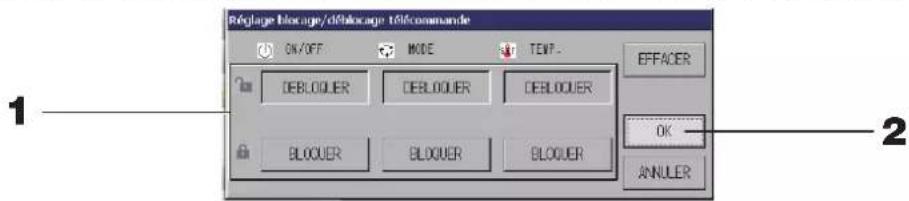

Fenetre Reglage blocage/déblocage télécommande

Cette fenêtre permet d'autoriser ou d'intérdiré l'accès aux commandes à partir d'une télécommande.

(Paramètres de verrouillage/déverrouillage individuels valides dans MENU MAINTENANCE)

1. Appuyez sur la touche des éléments (plusieurs éléments peuvent être selectionnés).

Si le verrouillage/déverrouillage individuel est valide dans MENU MAINTENANCE, les opérations de télécommande sont interdites si la mise en marche/ll'arrêt, le mode et le réglage de la température sont tous sur BLOQUER. (Certaines fonctions, comme la réinitialisation du symbole du fi Itre, ont été autorisées.)

2. Appuyez sur la touche OK.

L'accès à la fonction à partir de la télécommande est interdit et la fenêtre disparait. Appuyez sur la touche ANNULER pour annuler cette mise à jour.

Appuyez sur la touche EFFACER pour désélectionner les commandes sélectionnées.

Fenêtre Réglage de la température

1. Appuyez sur ▲▼ pour régler la température.
2. Appuyez sur la touche OK.

La température est modifiée et la fenêtre disparait.

Appuyez sur la touche ANNULER pour annuler la mise à jour de la température.

Pour effacer les valeurs courantes et rendre le champ vide, appuyez sur la touche EFFACER.

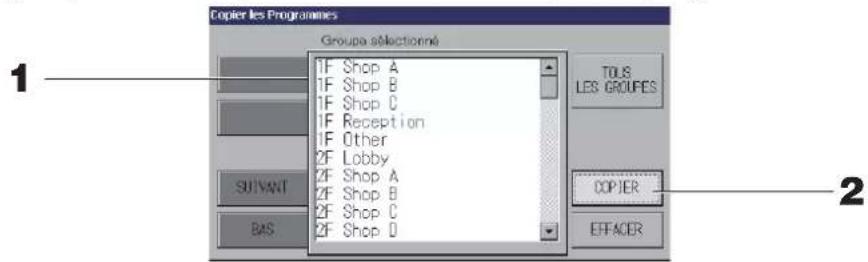

Enetre Copier les Programmes

Selectionnez les groupes vers lesquels vous souhaitez copier la programmation.

1. Appuyez sur le nom du groupe vers lequel vous poulez copier la programmation (plus d'un groupe peut être seLECTIONnés).

Pour vous déplacer dans la liste, appuyez sur la touche PRECEDENT ou sur la touche SUIVANT.

Pour selectionner tous les groupes, appuyez sur la touche TOUS LES GROUPE. Si vous poulez annuler la selection de tous les groupes, appuyez à nouveau sur la touche TOUS LES GROUPE.

1. Appuyez sur la touche COPIER. Puis sur la touche OUI de la fenetre de confirmation.

La programmation du groupe可以选择 dans la fenêtre sera appliquée aux groupes sélectionnés dans la liste. Si vous ne désirez pas sauvégarder les paramétres, appuyez sur la touche NON de la fenêtre de confirmation.

Note

• Cette opération est annulée si vous appuyez à nouveau sur le groupe sélectionné.
• Pour revenir à la fenêtre précédente, appuyez sur la touche EFFACER.

Vue détaillée des paramètres d'unités

Voussousvezconsulter pour chaque groupe, sesunités et leur état.

1. Appuyez sur la touche LISTE UNITES dans la fenetre TOUS LES GROUPE

(1 page 25) ou dans la fenêtre GROUPE (AFFICHAGE) si la touche LISTE UNITES est activée, ou dans la fenêtre GROUPE (LISTE) (2 page 18, 24).

Les unités du groupe s'affi chent.

Pour changer de page, appuyez sur la touche

Note

• Pour revenir à la fenêtre précédente, appuyez sur la touche RETOUR.
• L'affichage de N°UNITE peut différer de la configuration. (Comme toutes les autres fenêtres) L'affichage est modifié en fonction du système de communication SL (page 85).

Précédent SL) [3-04] Nouveau SL) [005]

N° Superlink adresse de l'unité adressé de l'unité.

Paramètres de calcul (SC-SL4-BE3 uniquement)

Réglage de la confi guration des unités

Réglez la définition de l'unité dans MENU MAINTENANCE. Page 77

Si you voulez modifier les paramétres initiaux configurés au moment de l'installation, contactez voiture distributeur.

Bonfi guration de la période de calculs

1. Appuyez sur la touche DEFINITION HEURE DE POINTE de l'écran MENU OPERATEUR. Page 11

Une période de 24 heures peut être divisée en quatre périodes de calcul.

Il n'est pas nécessaire de divisor la période en quatre, vous pouvez définir TEMPS 1 sur 00:00 - 24:00.

1. Appuyez sur la touche INTERNE.
2. Programmez les début et fin de période à l'aide des touches d'heure et de minutes. Entrez les horaires.

Après avoir saisi les valeurs TEMPS 2 ou TEMPS 3, appuyez sur le bouton VALIDE.

1. Appuyez sur la touche VALIDER. Puis sur la touche OUI de la fenêtre de confirmation. Si vous ne désirez pas sauvegarder les paramètres, appuyez sur la touche NON de la fenêtre de confi rmination.

Note

TEMPS 4 correspond aux plages horaires restant en dehors de TEMPS 1, TEMPS 2 et TEMPS 3.
- Exemple 1
Si vous paramêtrez TEMPS 1 sur 08:00-17:00, TEMPS 4 correspond à 00:00-08:00 et 17:00-24:00.
- Exemple 2
Si vous paramêtrez TEMPS 1 sur 08:00-12:00, TEMPS 2 sur 12:00-17:00 et TEMPS 3 sur 17:00-24:00, TEMPS 4 correspond à 00:00-08:00.

Vous pouvez regler la période de mesure en utilisant l'entrée externe.

1. Appuyez sur la touche EXTERNE.
2. Appuyez sur la touche VALIDER. Puis sur la touche OUI de la fenêtre de confirmation. Si vous ne désirez pas sauvégarder les paramètres, appuyez sur la touche NON de la fenêtre de confi rmination.

Prudence

Les calculs de la consommation d'énergie effectuels par ce dispositif ne sont pas conformes aux normes OIML, et rien ne garantit l'exactitude des mesures prises.

L'appareil ne calcule que la répartition de la consommation d'énergie (gaz, électricité). Vous doivent calculer les taux de climatisation.

Les données des calculs pour le mois courant et les deux mois precedents sont sauvegardées.

Voir page 57 (Sauvegarde à l'aide d'une clé USB) pour la méthode d'extraction des données de calcul.

Note

Si vous appuyez sur la touche MENU OPERATUR, vous revenez à la fenêtre MENU OPERATUR.

Réglages initiaux

Group definition (Définition des groupes)

■Élection des groupes pour définir et afficher les unités enregistrées

1. Appuyez sur la touche MENU OPERATUR dans l'écran MENU. page 10
2. Appuyez sur la touche DEFINITION GROUPE dans l'écran MENU OPERATUR. page 11

[fenetre DEFINITION GROUPE] (fenetre DEFINITION GROUPE initiale)

3

L'écran DEFINITION GROUPE initial peut changer en fonction du système de communication SL.

(Exemple pour le paramètre SL précédent)

1-00

N^ Superlink adresse

d'unité

(Exemple pour le nouveau 005

parametre SL) Adresse de

l'unité

Une unité interieure est enregistrée par avance dans un groupe sur l'écran initial. Lors de l'enregistrement de l'unité interieure à d'autres groupes, enregistrrez-la avec l'autre groupe après l'avoir supprimée de son groupe precedent et l'avoir déplaced dans la liste toutes unités.

3. Appuyez sur le nom d'un groupe.

Pour ajouter un nouveau groupe, appuyez sur une case de nom de groupe vide. Pour modifier les paramétres d'un groupe déjà définir, appuyez sur la case de ce groupe. Le groupe sélectionné s'affiche alors en mode surignage inversé. Pour changer de page,

appuyez sur la touche ou

4. Appuyez sur la touche DETAIL.

La fenêtre DETAILS DE DEFINITION DES GROUPES s'affi che.

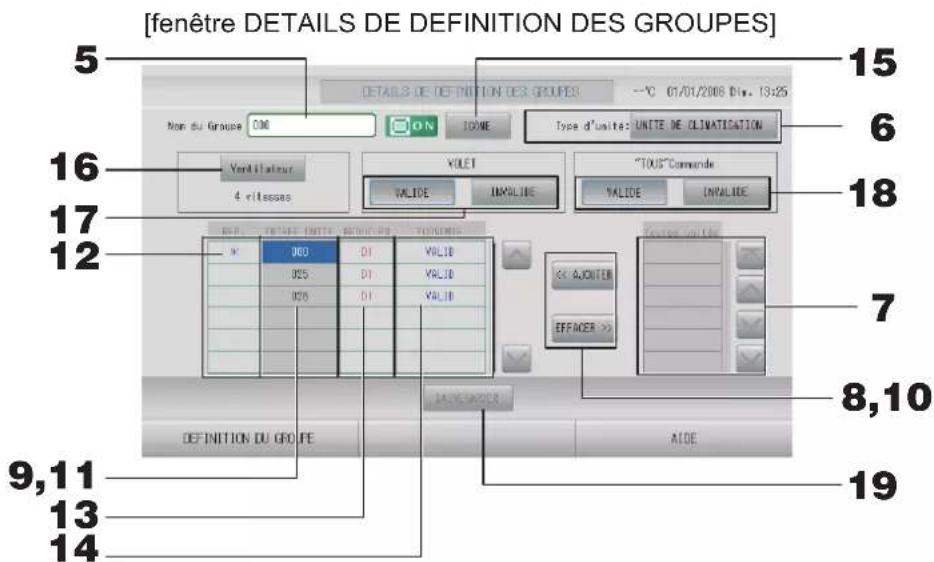

Dourdéfiniroumodifierlenomdugroupe courant

1. Appuyez sur Nom du Groupe.

Entrez le nom du groupe. page

Réglage de Type d'unité pour le groupe

1. Sélectionnez UNITE DE CLIMATISATION, Autre, HMU ou Q-ton. Lorsque vous scélectionnez « Autre », vous ne pouvez pas définir le mode, le réglage de température, le ventilateur et la direction de l'air.

Note

• HMU: unité hydro-modulaire
  Q-ton: chauff e-eau de la pompe à chaleur

Four ajouter ou retirer des unités

Note

Veuillez ajouter ou supprimer des unités selon le type de groupe.

Pour ajouter des unités

1. Appuyez sur l'adresse d'une unité pour la sélectionner dans la liste toutes unités.

Pour changer de page, appuyez sur la touche

1. Appuyez sur la touche AJOUTER.

L'unité sélectionnée est ajoutée à la liste ENTREE UNITE et retiree de la liste All Units (Unités non enregistrées).

• Pour supprimer des unités

• Appuyez sur l'adresse d'une unité pour la sélectionner dans la liste ENTREE UNITE.

• Appuyez sur la touche EFFACER.

L'unité sélectionnée est retiree de la liste des unités du groupe ENTREE UNITE et ajoutee a la liste des unités non enregistrées toutes unités.

Réglage de l'unité représentative, de la demande et de l'économie d'énergie

1. Appuyez sur le nom d'une unité pour la sélectionner dans la liste ENTREE UNITE.
2. Appuyez sur la cellule REP.

L'unité est définié en tant qu'une représentative et un astérisque(*) apparaît à gauche de son nom sur l'écran.

• Unité représentative : unité dont l'état apparait lorsque le groupe est affchéé

13. Appuyez sur la cellule Réduction PU.

Cette unité (sauf le groupe Q-ton) est définié pour l'opération de demande et un symbole tel que D1, D2 ou D3 apparait à droite de son nom.

• Demande :

Une unité modifie sa température défini ne de 2 degrés Celsius ou bascule en mode ventilation en présence d'une entrée de demande externe, (page 88), et ne peut donc plus être commandée à distance.

Note

• L'attribution du paramètre Demande à une unité permet, en diminuant la consommation d'énergie durant l'été, de réduire les coûts énergétiques.
  Lorsqu'une demande est entree, vous pouezchosir d'ajuster ou non le fonctionnement de l'unité à l'horaire le plus proche precedant l'heure d'entree de la journee. page 87
• Au cas où le programme du jour ne serait pas définir, l'unité est définié pour le mode de fonctionnement, la température définié et le paramètre d'autorisation/d'interrdiction d'accès par télécommande existant avant l'entrée de demande.

• Trois niveaux de demande au maximum peuvent etre défiinis. Au niveau 1, la température définie de l'unité marquee D1 est modifiée de 2 degrés Celsius (+2 degrés Celsius en mode de refroidissement ou de déshumidification et -2 degrés Celsius en mode de chauffage). Au niveau 2, les unités marquées D1 ou D2 passent en mode de ventilation. Au niveau 3, les unités marquées D1, D2 ou D3 passent en mode de ventilation.

• Pour utiliser la commande de demande, un signal de demande doit être entré. Pour plus d'informations, contactez votre installerur ou votre distributeur.

• Appuyez sur la cellule ECONOMIE (sauf le groupe Q-ton). © page 65

• VALIDE: L'unité est réglée en mode économique d'énergie.

Réglage de l'icone du groupe

1. Appuyez sur la touche ICÔNE et Sélectionnez une icône. Appuyez sur la touche OK. Pour changer de page, appuyez sur la touche ou .

Note

Les icônes peuvent être choisisies selon le modele des unités, lorsque vous appuyez sur la touche AUTO CONFIG dans la fenêtre DEFINITION DU GROUPE.

Réglage de l'option Ventilateur pour le groupe (sauf le groupe HMU et Q-ton)

1. Choisissez un type de ventilation en appuyant sur la touche Ventilateur : 1 vitesse, 2 vitesses (Hi-Me), 2 vitesses (Hi-Lo), 3 vitesses ou 4 vitesses.

■activation ou déactivation de la position des volets pour le groupe (sauf le groupe HMU et Q-ton)

1. Appuyez sur la touche VALIDE ou sur la touche INVALIDE.

2. VALIDE : groupe pour lequel la position des volets peut être définie

3. INVALIDE : groupe pour lequel la position des volets ne peut pas etre définie

Activation ou désactivation de "TOUS" Commande pour un groupe

1. Appuyez sur la touche VALIDE ou sur la touche INVALIDE.

2. VALIDE: les unités du groupe sont programmées pour fonctionner en mode groupé

3. INVALIDE: les unités du groupe ne sont programmées pas pour fonctionner en mode groupé

Enregistrement des paramètres

19. Appuyez sur la touche SAUVEGARDER. Puis sur la touche OUI de la fenetre de confi rmation.

Les paramètres du groupe sont sauvégardés. Si vous ne désirez pas sauvégarder les paramètres, appuyez sur la touche NON de la fenêtre de confirmation.

Note

• Si vous souhaitez supprimer la configuration de tous les groupes, appuyez sur la touche EFFACER TOUS REGLAGES et entrez votre mot de passer. Appuyez sur la touche OUI de la fenêtre de confirmation. Les paramètres de programmation sont également supprimés.
• On peut enregistrer jusqu'à 16 unités dans un groupe.

Attention

Si une unité de climatisation non raccordée est enregistrée dans un groupe, une erreur « Communication error » peut se produit et affecter la communication du système entier, entrainant l'exécution d'une opération non souhaïée. N'enregistrez pas d'unités non raccordées dans un groupe.

Notez également que, lors du réglage initial, une seule unité est enregistrée par avance dans un groupe. Si l'unité n'est pas raccordée, elle doit être supprimée individuelle. Lors de l'enregistrement de nouveaux groupes, il est recommendé d'appuyer sur la touche « EFFACER TOUS REGLAGES » pour supprimer tous les groupes à la fois, puis d'enregistrer des groupes pour les unités raccordées. Cette méthode facilitale la configuration des paramètres tout en permettant d'éviter les erreurs de communication.

Définition des blocs

Attention

Il yous faut d'abord enregistrer le groupe. 46

■Élection des blocs à définir et affichage des unités enregistrées

1. Appuyez sur la touche MENU OPERATUR de l'écran MENU. page 10
2. Appuyez sur la touche DEFINITION BLOC de l'écran MENU OPERATEUR. page 11

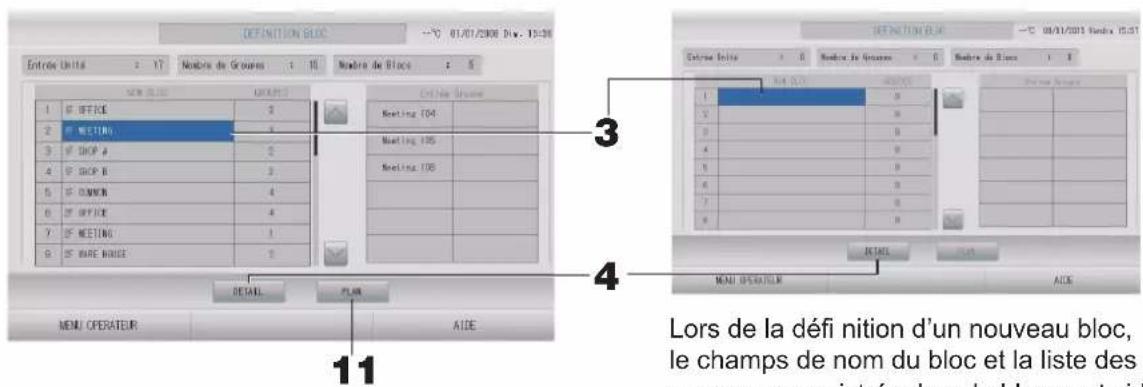

[Fenetre DEFINITION BLOC] (Fenetre DEFINITION BLOC initiale)

Lors de la définition d'un nouveau bloc, le champs de nom du bloc et la liste des groupes enregistrres dans le bloc sont vides.

1. Appuyez sur un nom de bloc.

Pour ajouter un bloc, appuyez sur une cellule NOM BLOC vide. Pour modifier les paramètres d'un bloc enregistré, appuyez sur sa cellule NOM BLOC. Le bloc sélectionné s'affiche en surbrillance inversée. Pour changer de page, appuyez sur la touche ou

1. Appuyez sur la touche DETAIL.

La fenetre « DETAILS DEFINITION BLOC » s'affi che.

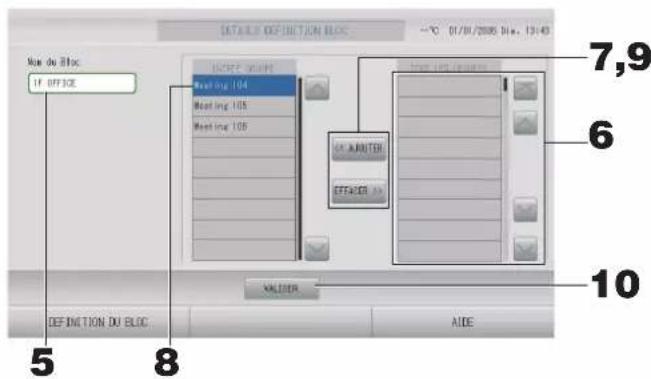

[fenetre DETAILS DEFINITION BLOC]

(Fenêtre DETAILS DEFINITION BLOC initiale)

Lors de la définition d'un nouveau bloc, le champ de nom du bloc et la liste des groupes enregistrés dans le bloc sont vides.

Dour definir ou modifier le nom du bloc courant

1. Appuyez sur la touche Nom du Bloc.

Entrez le nom du bloc. page 55

our ajouter ou prisoner des groupes enregistrres dans un bloc

Pour ajouter des groupes

1. Appuyez sur le nom du groupe pour le selectionner dans la liste TOUS LES GROUPEs.

Pour changer de page, appuyez sur la touche

1. Appuyez sur la touche AJOUTER.

Le groupe sélectionné est ajouté à la liste des groupes du bloc et retiree de la liste TOUS LES GROUPES.

Pour retirer des groupes

1. Appuyez sur le nom d'un groupe pour le selectionner dans la liste ENTREE GROUPE.
2. Appuyez sur la touche EFFACER.

Le groupe sélectionné est terminé de la liste ENTREE GROUPE et ajoute à la liste TOUS LES GROUPE.

Lauvegarde des parametes

1. Appuyez sur la touche VALIDER. Appuyez sur la touche OUI de la fenêtre de confi rmination.

Les paramètres du groupe sont sauvégardés. Si vous ne désirez pas sauvégarder les paramètres, appuyez sur la touche NON de la fenêtre de confirmation.

Note

Au maximum 12 groupes peuvent etre enregistrres dans un bloc. De plus, le nombre maximal de blocs est de 20.

1. Appuyez sur la touche PLAN de la fenêtre DEFINITION BLOC. La fenêtre DETAILS PLAN s'affi che.

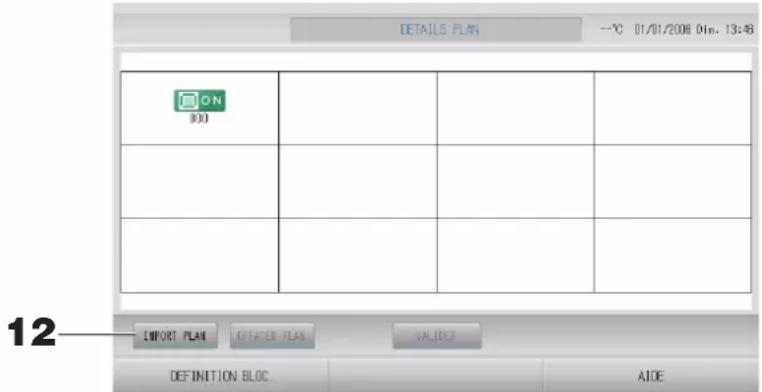

Importation du fichier d'affichage

1. Insérez votre clé USB dans SL4 et appuyez sur la touche IMPORT PLAN.
   Pour supprimer l'affichage actif et le remplacer par un affichage par défaut, appuyez sur la touche EFFACER PLAN.
2. Sélectionnez un dossier qui contient le fichier d'affichage dans la fenêtre de selection des dossiers.
3. Appuyez sur le fichier d'affichage JPEG pour le selectionner.

Pour changer de page, appuyez sur la touche PRECEDENT ou SUIVANT.

Note

Le fichier d'affichage doit etre un fichier JPEG (.jpg). Sa taille ne doit pas depasser 780 (largeur) × 315 (hauteur) pixels.

15. Appuyez sur la touche OK.

L'aff chage selectionné devient actif.

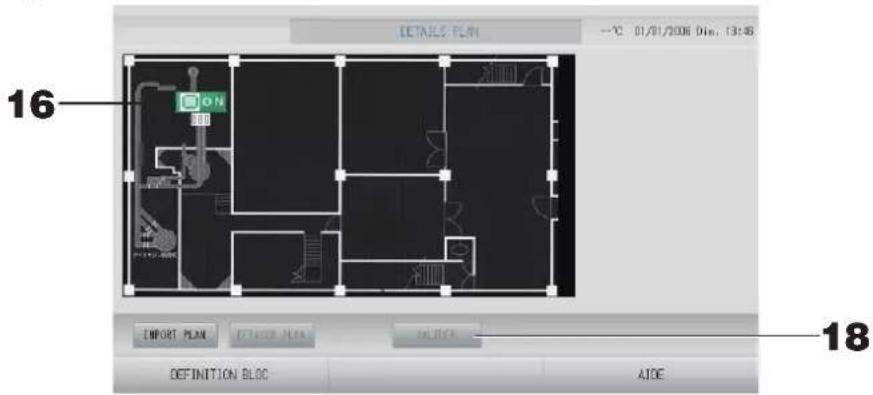

Disposition des iconônes

16. Appuyez sur l'icone du groupe.

Un contour rouge indique que le groupe est selectionné.

17. Appuyez sur la zone vers laquelle déplacer l'icone du groupe.

L'icone du groupe se déplace.

Note

Yououpouvezorganiserlesicones selon l'affichagepardefaut.

■nregistrement des paramètres

18. Appuyez sur la touche VALIDER. Appuyez sur la touche OUI sur la fenêtre de confirmation.

Time & date setting (Réglage de la date et de l'heure)

1. Appuyez sur la touche MENU, puis sur la touche MENU OPERATEUR. page 10
2. Appuyez sur la touche REGLAGE HEURE et DATE de la fenêtre MENU OPERATUR. page 11

1. Appuyez sur les touches permettant de régler l'Heure, les Min et la date (Jour, Mois, Année).

Entrez l'heure et la date courante. page 55

1. Appuyez sur la touche VALIDER.

2. Appuyez sur la touche OUI dans la fenetre de confirmation, si vous pouze redéfinir les paramétres de programmation après avoir reglé l'heure de l'horloge.

3. Appuyez sur la touche NON de la fenêtre de confirmation, si vous ne changez pas de date et si vous ne pouze pas redéfinir les paramètres de programmation après avoir régle l'heure de l'horloge.

L'heure et la date sont enregistrées avec le nombre de secondes initiaisé à 00. Si vous ne souhaitez pas sauvégarder les paramètres, appuyez sur la touche EFFACER de la fenêtre de confirmation.

Note

La date et l'heure n'ont pas besoin d'être réinitialisées à la reprise après une coupure de courant.

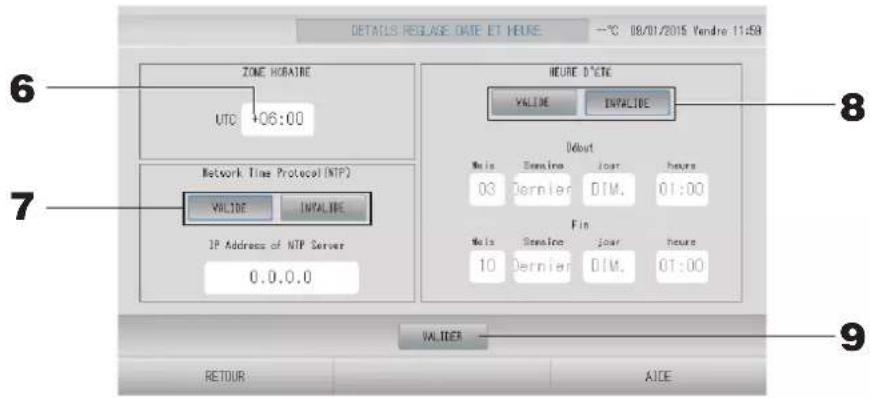

5. Appuyez sur la touche DETAILS.

La fenêtre REGLAGE HEURE ET DATE s'affiche.

• ZONE HORAIRE

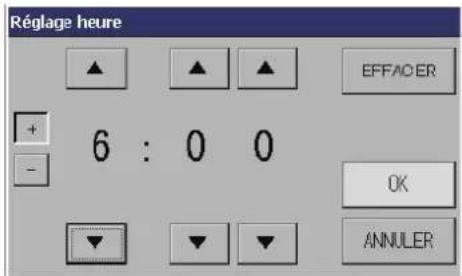

6. Appuyez sur ZONE HORAIRE.

La fenêtre de Réglage heures s'affiche. Saisissez le décalage horsaire par rapport au temps universel coordonné (UTC).

• Protocole NTP

7. Sélectionnez VALIDE ou INVALIDE.

Si vous selectionné Z VALIDE, veuillez entrer IP Address of NTP Server.

HEURE D'ETE

8. Sélectionnez VALIDE ou INVALIDE.

Entrer le début et la fin de l'heure d'été lorsque vous selectionnez VALIDE.

Note

L'horloge avance automatiquement d'une heures lorsque I'on passe à l'heure d'etre.

9. Appuyez sur la touche VALIDER, puis sur la touche OUI de la fenetre de confirmation.

Si vous ne désirez pas enregistrer les données entrées, appuyez sur la touche NON de la fenêtre de confirmation.

Note

Lorsque vous définissez le protocole NTP sur « VALIDE », pensez bien à définir un fuseau horsaire.

L'heure est ajustée automatiquement.

Fonctions pratiques

Saisie de nombres et de caractères

enetre d'entrée de nombres

1. Appuyez sur la touche correspondant au chiffre que vous voulez entra.

Touche BS : espace arrêté. (Efface un chiffre.)

Touche CLEAR : efface le champ. (Efface tous les chiffres.)

2. Appuyez sur la touche OK.

Le nombre est enregistré et la fenêtre disparait. Appuyez sur la touche ANNULER pour annuler la mise à jour.

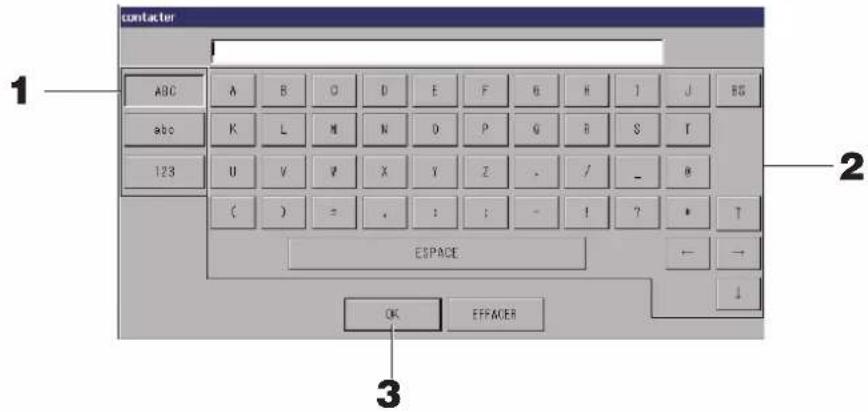

enetre d'entrée de caractères

1. Sélectionnez le type de caractère voulu en appuyant sur la touche « Alphabet (alphabétique) » ou « Numeric (numérique) »

2. Entre le nom du groupe.

Touche ABC:permet d'entrer une letter majuscule.

Touche abc : permet d'entrer une dette minuscule.

Touche 123 : permet d'entrer un chiff re ou un symbole.

Touche BS: retour arrière. (Permet de supprimer un caractère.)

Touche ESPACE:permét d'entrer un espace.

Touches :permettent de déplacer le curseur.

3. Appuyez sur la touche OK.

Le nom est mis à jour et la fenêtre disparait. Appuyez sur la touche EFFACER pour annuler la mise à jour.

La longueur maximale des noms de bloc ou de groupe est des 16 caractères.

Display setting (Réglage de l'écran)

Les paramètres de luminosité et de période de rétroéclairage peuvent être configurés, et l'écran peut basculer en mode de nettoyage.

Lors de la modifi cation des parametes, suivez les etapes suivantes.

1. Appuyez sur la touche REGLAGE AFFICHAGE de l'écran MENU. page 10

[Écran REGLAGE AFFICHAGE]

1. Sélectionnez le Luminosite de l'écran rétroéclairé à l'aide des touches (Réglage par défaut : 7)

Cette fonction permet de programmer le degré de luminosité de l'écran rétroéclairé.

1. Sélectionnez le début d'éclairage la Rétro-eclairage à l'aide des touches (Réglage par défaut : 10)

Cette fonction permet de programmermer le salarié entre l'instant ou la derniere commande a eté faite sur la console et l'instant ou l'écran rétroéclairé s'eteint.

1. Sélectionnéz la Image Ecran. (Réglage par défaut : NOIR)

Vous pouvez désir NOIR ou BLANC.

1. Sélectionnez la Blocage Sécurité. (Réglage par défaut: INVALIDE)

Vouspouvezactiveroudesactiverlevrrouillagedesecurite.

Lorsque le verrou de sécurité est valide, l'identifiant et le mot de passse sont requis pour revenir de l'état désactivé du rétroéclairage.

La fonction de sécurité est renforcée.

1. Sélectionnez l'option « Rétro-éclairage pour alarme ». (Réglage par défaut : VALIDE)

Vos pouvez valider ou invalider « Rétro-éclairage pour alarme »

Si vous scélectionnez « VALIDE », le rétroéclairage s'allume quand une ou plusieurs unités s'arrêtent avec alarme.

1. Appuyez sur la touche REGLER.

Le fait d'appuyer sur la touche REGLER permet d'appliquer le paramètre.

1. Appuyez sur la touche INITIALISATION.

L'écran bascule en mode de nettoyage.

Reprogrammation du système après une coupure de courant

Données conservées lors d'une coupure de courant

• Tous les paramétres de la commande centralisée SL4 (Sauf pour la commande des volets et le réglage prioritaire du fonctionnement HMU (G page 68))
• Toutes les données de SL4 avant la coupure de courant

Données perdues lors d'une coupure de courant

• Fonctionnement et état de configuration de chaque unité avant une coupure de courant (y compris le mode de fonctionnement, le réglage de la température et le paramètre d'autorisation/d'interrdiction de commande à distance)
• Historique des alarmes et historique de la maintenance

Lors du rétablissement du courant, le fonctionnement de chaque groupe suivra le paramètre de programmation le plus proche défini avant le rétablissement. En l'absence de paramétres de mise en marche/d'arrêt, de mode de fonctionnement, d'interdiction d'accès par télécommande, de réglage de la température, d'économie d'énergie et de mode silencieux dans le paramètre de programmation le plus proche, le fonctionnement suivra le deuxième paramètre de programmation le plus proche défini.

En l'absence de paramètres de programmation ce jour-là, cette commande centralisée n'enverraaucun signal d'opération aux groupes.

Vou n'vez pas besoin de réinitialiser l'horloge après une coupure de courant.

Sauvegarde à l'aide d'une clé USB

Attention

• Vous doivent utiliser la clé de mémoire USB fournie.
  Assurez-vous de connecter la clé de mémoire USB à la console avant derialr éaux opérations suivantes.

page 5

• Les données de calcul de douze mois sont sauvegardées. Sauvegardez-les sur un PC via la mémoire USB dans les douze mois.
• N'utilisez pas l'appareil si levoyant du périhérique USB clignote rapidement.

Vouss pouvez effectuer les opérations ou retarder le périhérique USB uniquement lorsque le voyant clignote lentement.

Si le periphérique USB que vous utilisez ne dispose pas d'un voyant clignotant, patientez quelques instants après chaque operation.

N'enlevez la mémoire USB qu'après avoir terminé toutes les opérations.

Important!!

Veillez à utiliser le périphérique USB fourni. (La commande centralisée ne reconnaît pas les périphériques USB disponibles dans le commerce et ne peut pas transférer des données vers ces périphériques.)

Il est préférible de creer à l'avance les dossiers sur la clé de mémoire USB.

1. Appuyez sur la touche EXPORT DES FICHIERS MENSUELS dans MENU OPERATEUR.

1. Appuyez sur la touche « EXPORT DES FICHIERS MENSUELS VERS UNE USB » Identifiez dans la fenetre le dossier de la clé de mémoire USB vers lequel vous désirez exporter les données.

1. Appuyez sur la touche du dossier sélectionné.

Pour vous déplacer dans la liste, appuyez sur la touche PRECEDENT ou sur la touche SUIVANT.

Note

Vouss pouvez creer un nouveau dossier en saissant Folder Name (On USB Memory) (Nom de Dossier sur une clé USB).

1. Appuyez sur la touche OK.

Une fenêtre de confirmation s'affiche (Fenêtre de confirmation d'exportation de fichier de données de calcul). Appuyez sur la touche « OK » sur l'écran.

Pour revenir à la fenêtre précédente, appuyez sur la touche EFFACER.

Note

Pour effectuer des calculs sur toute ordinateur, consultez le CD-ROM fourni avec le produit.

Important!!

Données de calcul :

(1) Suivez la procedure ci-dessous pour transférer les données de calcul vers la mémoire USB.
(2) Retirez la mémoire USB de la commande centralisée et connectez-la à un PC.
(3) Insérez le CD-ROM fourni avec ce produit dans le lecteur de votre ordinateur et démarrez le logiciel qui s'y trouve.
(4) Procedez aux operations du logiciel en suivant les instructions dans le menu du CD-ROM.

• Il n'est pas nécessaire que la clé de mémoire USB soit connectée en tout temps à la console.

• ÀpRES avoir installé le logiciel de calcul des données, il n'est plus la peine de passer par les étapes (3) et (4). Vous pouvez consulter le manuel sur CD-ROM pour utiliser le logiciel.

Historique temps de fonctionnement

L'écran HISTORIQUE TEMPS DE FONCTIONNEMENT affiche un graphique indiquant la durée de fonctionnement quotidienne cumulée pour le groupe au cours du dernier mois.

1. Appuyez sur la touche HISTORIQUE sur l'écran MENU.

page 10

Appuyez sur la touche HISTORIQUE TEMPS DE FONCTIONNEMENT sur l'écran MENU.

2. Sélectionnez un groupe.

Sélectionnez le groupe dont vous voulez visualiser la durée de fonctionnement cumulée. Appuyez sur un groupe pour le sélectionner. Le groupe sélectionné est affché.

3. Sélectionnez une date.

Selectionnez la date pour laquelle vous voulez visualiser la durée cumulée.

Selectionnez une date à l'aide de la touche

4. Appuyez sur la touche EXPOTER FICHIER CSV.

Enregistrez un fisier de données au format CSV contenant la durée de fonctionnement cumulée du groupe sélectionné et de tous les autres groupes sur le périhérique USB.

Energy consumption history (Historique de la consommation d'énergie) (SC-SL4-BE3 uniquement)

1. Appuyez sur la touche HISTORIQUE CONSOMMATION sur l'écran HISTORIQUE TEMPS DE FONCTIONNEMENT (sauf le groupe Q-ton). page 59

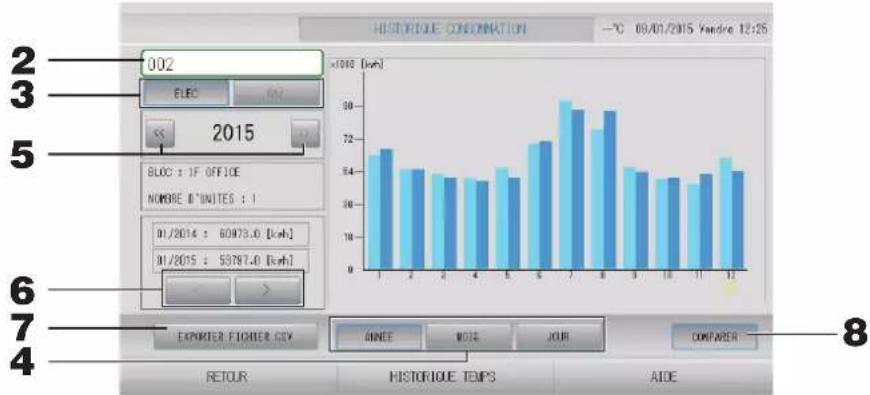

[Fenêtre HISTORIQUE CONSOMMATION]

2. Sélectionnez un groupe.

Selectionnez le groupe pour lequel vous poulez visualiser la consommation cumulée. Appuyez sur un groupe pour le selectionner. Le groupe selectionné est affché.

3. Sélectionnez ELEC ou GAZ.

4. Sélectionnez ANNEE, MOIS ou JOUR.

5. Sélectionnez une période.

6. Sélectionnez la période pendant laquelle vous souhaitez visualiser la consommation cumulée à l'aide de la touche

7. Appuyez sur la touche EXPORTER FICHIERS CSV.

Enregistrez un fisier de données au format CSV contenant la consommation cumulée du groupe sélectionné sur le pérophérique USB.

8. Appuyez sur la touche COMPARER.

Lorsque you selectionnez ANNEE, you pouvez comparer les données de I'année en cours à celles de l'année precedente.

Note

La fenetre peutmettre un certain tempsa s'afficher.

Historique de la quantité d'eau chaude

1. Appuyez sur la touche HISTORIQUE sur l'écran MENU. page 10
2. Appuyez sur la touche HISTORIQUE QUANTITE EAU CHAUDE sur I'ecran MENU.

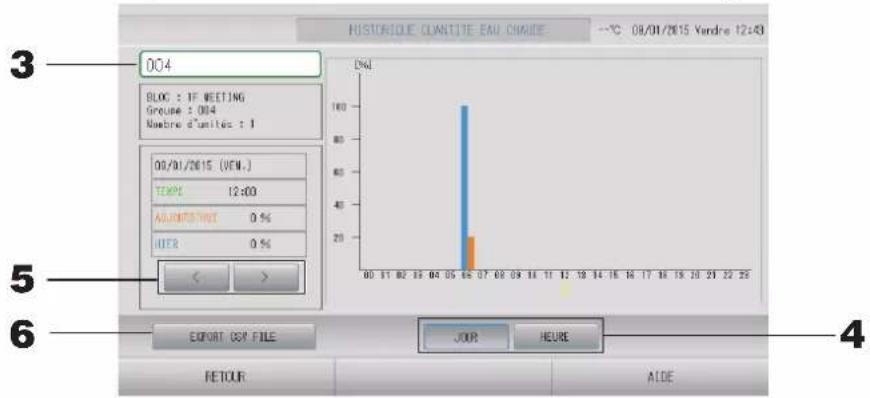

[Écran HISTORIQUE QUANTITE EAU CHAUBE]

1. Sélectionnez une unité (uniquement pour le groupe -ton (page 47)).

Selectionnez une unité pour laquelle vous souhaitez visualiser la quantité d'eau chaude. Appuyez sur une unité pour la selectionner. L'unité selectionnée s'affiche.

1. Sélectionnez JOUR ou HEURE.
2. Sélectionnez une heures que vous souhaitez visualiser avec la touche.

6. Appuyez sur la touche EXPORT FICHIER CSV.

Enregistrez un fi chier de données au format CSV sur la clé USB.

Paramètres du réseau local

Vous pouvez définir l'adresse IP, le masque de sous-réseau et l'adresse de passerelle de la commande centralisée.

1. Appuyez sur la touche REGLAGE LAN de l'écran MENU OPERATEUR.

1. Définition et visualisation de l'Adresse IP (par défaut : 192.168.0.120)

Indiquez I'adresse IP de la commande centralisée.

Appuyez sur une adresse IP pour la définir. L'adresse IP est affichée.

1. Définition et visualisation du Subnet Mask (par défaut : 255.255.255.0)

Indiquez le masque de sous-reseau de la commande centralisée.

Appuyez sur un masque de sous-reseau pour le définir. Le masque de sous-reseau est affiché.

1. Définition et visualisation de l'adresse de Default Gateway (par défaut : vide)

Indiquez l'adresse de passerelle par défaut de la commande centralisée.

Appuyez sur une adresse de passerelle pour la définir. L'adresse de passerelle par défaut est affi chée.

1. Appuyez sur la touche VALIDER.

Appuyez sur la touche EFFACER pour annuler la modifi cation.

• Le fait d'appuyer sur la touche MENU OPERATEUR renvoie à MENU OPERATEUR.

Note

Les réglages indiqués ci-dessus vous permettent d'utiliser le système de surveillance web.

Veuillez vous reporter au manuel d'utilisation pour plus de précisions sur le système de surveillance web.

Paramètres d'opérateur

Indiquez l'identifi ant et le mot de passer de I'opérateur.

1. Appuyez sur la touche REGLAGE OPERATEUR de l'écran MENU OPERATEUR.

2. Défi nition et visualisation de ID

I'identi ant de I'opérateur.

Appuyez sur ID pour entrer un identifient. L'identifant entre est affché.

3. Définition et visualisation du Mot de Passe

Indiquez le mot de passer de la commande centralisée.

Appuyez sur Mot de Passe pour entrer un mot de salle. Le mot de passage entre est affiché.

4. Définition des informations de l'opérateur

YououpouzeindiquerdesinformationsrelativesaI'opérateur.

Voussousiez saisir jusqu'a 3 lignes de texte au maximum. Pour commencer une nouvelle ligne, appuyez sur la touche

5. Appuyez sur la touche SAUVEGARDER.

Appuyez sur la touche EFFACER pour annuler la modifi cation.

Note

L'identifient peut Comporter jusqu'à 16 caractères alphanumerices d'un octet, et le mot de passage jusqu'à 8 caractères alphanumerices d'un octet.

Reglage fonction

Voues pouez regler la plage de tempereature, le mode d'economie d'energie, le mode de basculement automatique et le mode absence.

Pour ouvrir la fenêtre REGLAGE FONCTION, appuyez sur la touche REGLAGE FONCTION dans la fenêtre MENU OPERATUR.

Vous pouvez régler une température maximale et minimale.

2. REGLAGE FONCTION CONTROL

Voupeuzregleratempereaturepourle modeeconomiedenergieetlemodede basculementautomatique.

Vous pouvez regler la température et la vitesse du ventilateur pour le mode absence.

4. REGLAGE DE LA LIMITE DE TEMP. EAU CHAULE

(Pour le groupe Q-ton ( page 68))

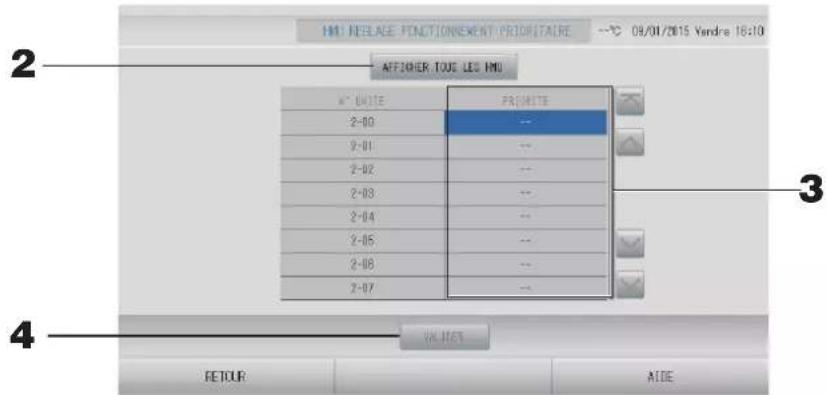

5. HMU REGLAGE FONCTIONNEMENT PRIORITAIRE

(Pour le groupe HMU ( page 68))

6. RÉGLAGE DU TYPE DE RÉSERVOIR DE STOCKAGE

(Pour le groupe Q-ton ( page 69))

Reglage plage de temperature

Il est possible de selectionner une plage limitée de température de réglage pour le chauffage ou le refroidissement (pour le groupe climatiseur ou HMU (page 47)).

1. Appuyez sur la touche REGLAGE FONCTION de la fenêtre MENU OPERATUR.
2. Appuyez sur la touche REGLAGE PLAGE DE TEMPERATURE de la fenêtre REGLAGE FONCTION.

1. Appuyez sur Limité Haute/Limite Basse (°C) de REGLER LA T° EN CLIMATISATION. Pour régler la température, appuyez sur la touche ou, puis sur la touche OK.

Si vous ne voulez pas enregistrer les modifications, appuyez sur la touche ANNULER.

1. Appuyez sur Limité Haute/Limite Basse (°C) de REGLER LA T° EN CHAUFFAGE. Pour régler la température, appuyez sur la touche ou, puis sur la touche OK.

Si vous ne poulez pas enregistrer les modifications, appuyez sur la touche ANNULER. Les températures peuvent être paramétrées dans les plages suivantes.

< Lorsque Unité de climatisation / Autre est sélection ( page 47) >

	Liminé inférieure	Liminé supérieure
Refroidissement/Déshumidifi cation/Automatique	16 - 28°C 30 - 35°C
Chauff age 10 - 18°C 22 - 30	0°C

	Liminé inférieure	Liminé supérieure
Refroidissement/Déshumidifi cation/ Automatique	5 à 28 °C	0 °C
Chauff age 15 à 22 °C 22 à	55 °C

1. Sélectionnez VALIDE ou INVALIDE pour REGLER LA T° LIMITE.

Si vous scélectionnez VALIDE, lorsque la température définie de l'unité interieure dépasse la limite supérieure ou est plus basse que la limite inférieure, elle devient la limite supérieure ou inférieure.

1. Appuyez sur la touche VALIDER. Puis sur la touche OUI de la fenetre de confirmation.

Si vous ne désirez pas sauvégarder les paramètres, appuyez sur la touche NON de la fenêtre de confirmation.

Reglage fonction contrôle

Voupez regler la temperature pour le mode economie d'énergie et le mode de basculement automatique.

1. Appuyez sur la touche REGLAGE FONCTION de la fenetre MENU OPERATEUR.

page 11

1. Appuyez sur la touche REGLAGE FONCTION CONTROLLE de la fenetre REGLAGE FONCTION.

1. Appuyez sur Start Outside TEMP. (^) en CLIMATISATION dans REGLAGE ECONOMIE.

Vouss pouvez régler la température extérieure à laquelle demarrer le mode d'économie d'énergie en modes de refroidissement et de déshumidifi cation.

1. Appuyez sur T'EXTERIEURE D'ARRET (°C) en CLIMATISATION dans REGLAGE ECONOMIE.

Vouss pouvez regler la température extérieure à laquelle arrêté le mode d'économie d'énergie en modes de refroidissement et de déshumidifi cation.

1. Appuyez sur Up SET TEMP. (^) en CLIMATISATION dans REGLAGE ECONOMIE.

Vou puez regler la valeur de variation de la temperature definie en modes de refroidissement et de deshumidifi cation du mode d'économie d'énergie.

1. Appuyez sur Start Outside TEMP. (^) en CHAUFFAGE dans REGLAGE ECONOMIE.

Vous pouvez régler la température extérieure à laquelle demarrer l'économie d'énergie en mode de chauff age.

1. Appuyez sur T'EXTERIEURE D'ARRET (°C) en CHAUFFAGE dans REGLAGE ECONOMIE.

Vous pouvez régler la température extérieure à laquelle arrêté l'économie d'énergie en mode de chauff age.

1. Appuyez sur Down SET TEMP. (^) en CHAUFFAGE dans REGLAGE ECONOMIE.

Voussupouviezdefinirla valeur de variationde la températuredéfinie pour l'économied'énergie en mode de chauff age.

Note

Economie d'énergie: La température définie de l'unité (sauf le groupe Q-ton) est modifiée de 1 à 3 degrés Celsius (+1 à 3 degrés Celsius en mode de refroidissement ou de déshumidification, ou de -1 à 3 degrés Celsius en mode de chauffage), et l'accès à la température définie par télécommande est interdit.

Le mode d'économie d'énergie peut être contrôle à partir de la commande centralisée SL4 qui valide le paramètre d'autorisation/d'interdiction d'accès par télécommande.

1. Appuyez sur CLIM BASCULEMENT (^) en SAISONNIER.

Vous pouvez définir la température extérieure à laquelle passer en mode de refroidissement lorsque AUTO SWITCH (BASCULEMENT AUTOMATIQUE) est sélectionné dans REGLAGE SAISONNIER.

1. Appuyez sur CHAUD BASCULEMENT (°C) en SAISONNIER.

Vouss pouvez définir la température extérieure à laquelle passer en mode de chauffage lorsque AUTO SWITCH (BASCULEMENT AUTOMATIQUE) est sélectionné dans REGLAGE SAISONNIER.

1. Appuyez sur la touche VALIDER. Puis sur la touche OUI de la fenêtre de confirmation.

Si vous ne désirez pas sauvegarder les paramètres, appuyez sur la touche NON de la fenêtre de confi ration.

Note

Veilz à ce que les plages de température de chaque mode ne se chevauchent pas.

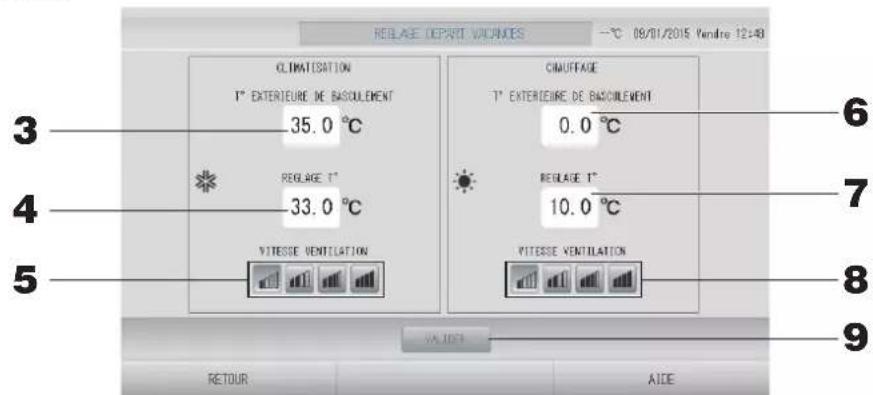

Utilisez cette fonction pour maintainir la température ambiente à un niveau modéré pour éviter des températures extrêmes (chaudes ou froides) après avoir quitté la maison.

• Lorsque la température extérieure est élevée, le mode absence permet de refroidir l'air ambiant à un niveau modéré afin que la température de la pierce ne soit pas trop élevé. Lorsque la température extérieure est BASSE, il permet de rechauffer l'air ambiant à un niveau modéré afin que la température de la pierce ne soit pas trop BASSE.
• Les opérations de refroidissement et de chauffage sont commandées en fonction de la température de l'air extérieur et de la température définie.

• La température et la vitesse de ventilation peuvent être définies.

• Appuyez sur la touche REGLAGE FONCTION de la fenetre MENU OPERATEUR.

page 11

1. Appuyez sur la touche REGLAGE DEPART VACANCES de la fenetre REGLAGE FONCTION.

1. Appuyez sur T'EXTERIEURE DE BASCULEMENT (^) en CLIMATISATION dans home leave (mode absence).

Vouss pouvez decide que la température extérieure détermine le mode de fonctionnement du refroidissement.

1. Appuyez sur REGLAGE T° (°C) en CLIMATISATION dans home leave (mode absence).

Voussouspoucezdefiniratempereurinterieuredefroidissement.

1. Sélectionnez VITESSE VENTILATION en CLIMATISATION dans home leave (mode absence).

Voussouspoucezregler la vitesse de ventilation en mode de refroidissement.

1. Appuyez sur T'EXTERIEURE DE BASCULEMENT (°C) en CHAUFFAGE dans home leave (mode absence).

Vous pouvez decide que la température extérieure détermine le mode de fonctionnement du chauff age.

1. Appuyez sur REGLAGE T° (°C) en CHAUFFAGE dans home leave (mode absence).

Vos pouvez regler la tempereature interieure de chauff age.

1. Sélectionnez VITESSE VENTILATION en CHAUFFAGE dans home leave (mode absence).

Voussouspoucezregler la vitesse de ventilation en mode de chauff age.

1. Appuyez sur la touche VALIDER. Puis sur la touche OUI de la fenetre de confirmation.

Si vous ne désirez pas sauvégarder les paramètres, appuyez sur la touche NON de la fenêtre de confirmation.

1. Appuyez sur la touche HMU REGLAGE FONCTIONNEMENT PRIORITAIRE dans MENU OPERATEUR.

1. Appuyez sur la touche AFFICHER TOUS LES HMU pour vérifier le réglage prioritaire.

Le réglage prioritaire est demandé. Veuillez patienter un moment.

Si vous ne souhaitez pas effectuer le réglage, appuyez sur la touche EFFACER.

1. Sélectionnez la priorité.
2. Appuyez sur la touche VALIDER.

Note

Si elle est raccordée à la même unité extérieure, réglez-la sur le même réglage.

Reglage de la limite de temp. eau chaude

1. Appuyez sur la touche REGLAGE DE LA LIMITE DE TEMP. EAU CHAUBE dans MENU OPERATEUR.

1. Sélectionnez la température.

2. Appuyez sur la touche VALIDER.

3. Appuyez sur la touche RÉGLAGE DU TYPE DE RÉSERVOIR DE STOCKAGE dans MENU OPERATEUR.

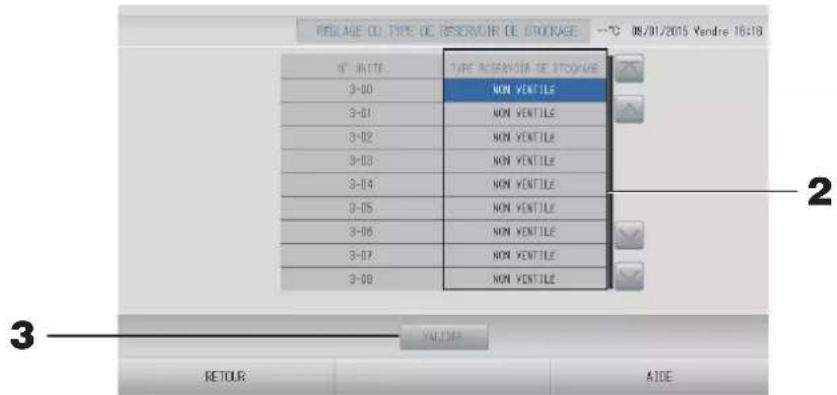

1. Sélectionnez le type de réservoir.
2. Appuyez sur la touche VALIDER.

Donnees fonctionnement

Voupe enregistrer les données des unites (marche/arrêt, temperature definite, temperature de l'air repris pour toutes les unités interieures et temperature de l'air extérieur pour les unités extérieures selectionnées) des mois precedents ou du mois en cours. Page 79.

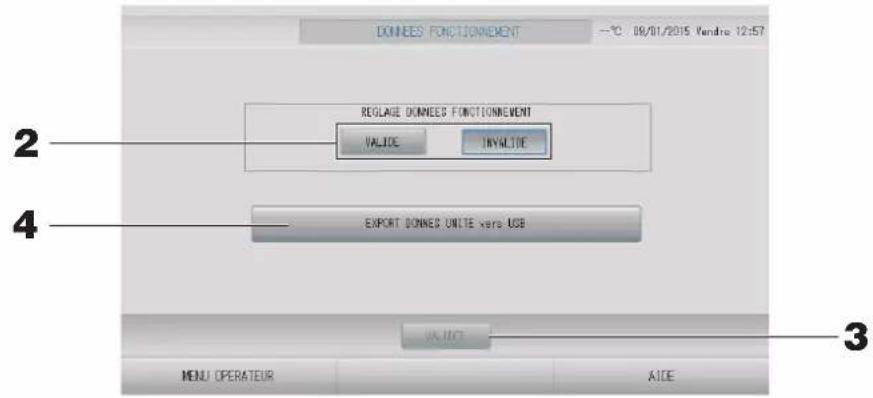

1. Appuyez sur la touche DONNEES FONCTIONNEMENT dans la fenêtre MENU OPERATEUR.

1. Appuyez sur la touche VALIDE.
2. Appuyez sur la touche VALIDER.

1. Appuyez sur la touche INVALIDE.
2. Appuyez sur la touche VALIDER.

1. Appuyez sur la touche EXPORT DONNES UNITE vers USB.

Note

• Pour le groupe HMU, la température de l'air de return représenté la température de l'eau de sortie.
• Pour le groupe Q-ton, la pause est comprise dans l'arrêt.

Reglage volet

L'amplitude de mouvement (positions maximales supérieure et inférieure) des volets au niveau de chaque sortie d'air peut être definite individuellement.

Prudence

Lorsque you souhaitez modifier la commande individuelle des volets, arretez le climatiseur.

1. Appuyez sur la touche REGLAGE VOLET de la fenêtre MENU OPERATUR.

1. Appuyez sur la touche SELECTION UNITE. Pour selectionner un groupe et une unité, appuyez sur le nom du groupe et le nombre de l'unité, puis sur la touche OK.
   La recherche du modele d'unité est en cours. Veuillez patienter un instant.
   Si vous ne voulez pas enregistrer les modifications, appuyez sur la touche ANNULER.
2. Sélectionnez les positions maximes supérieure et inférieure de chaque volet, entre 1 et 6 pour l'amplitude de mouvement du volet.
3. Appuyez sur la touche VALIDER.

Pour modifier l'amplitude du mouvement des volets d'une autre unité, repetez les étapes 2. à 4..

Details groupe utiliser

Un utiliseur de groupe peut utiliser et controller uniquement les groupes que l'opérateur définit au préalable (uniquement avec la fonction de surveillance web).

1. Appuyez sur la touche DETAILS GROUPE UTILISATEUR de la fenêtre MENU OPERATEUR. page 11

■élection de l'utilisateur de groupes pour définir et afficher les groupes enregistrés

1. Appuyez sur le nom d'un utiliser de groupe.

Pour ajouter un nouvel utiliser de groupe, appuyez sur une zone de nom d'utilisateur de groupe vide.

Pour modifier les paramètres d'un utilisateur de groupe enregistré, appuyez sur le nom de cet utilisateur de groupe. Le nom de l'utilisateur de groupe sélectionné s'affiche alors en surlignage inversé. Pour changer de page, appuyez sur la touche ou

1. Appuyez sur la touche DETAIL.

La fenetre DETAILS GROUPE UTILISATEUR s'affi che.

our définir ou modifier l'identifant et le mot de passé définis

1. Appuyez sur ID.

Entrez le nom de l'utilisateur du groupe.

1. Appuyez sur Mot de passage.

Entrez le Mot de passer de l'utilisateur du groupe.

our ajouter ou retirer des groupes de l'utilisateur de groupe

Pour ajouter des groupes

1. Appuyez sur le nom d'un groupe dans la liste TOUS LES GROUPE.

Pour changer de page, appuyez sur la touche

1. Appuyez sur la touche AJOUTER.

Le groupe sélectionné est ajouté à la liste ENTREE GROUPE et retire de la liste TOUS LES GROUPE.

Pour retirer des groupes

1. Appuyez sur le nom d'un groupe dans la liste ENTREE GROUPE.

2. Appuyez sur la touche EFFACER.

Le groupe sélectionné est terminé de la liste ENTREE GROUPE et ajouté à la liste TOUS LES GROUPE.

■Inregistrement des paramètres

1. Appuyez sur la touche VALIDER. Appuyez sur la touche OUI sur la fenêtre de confi rmination.

Les paramètres des utilisateurs de groupes sont enregistrés.

Si vous ne désirez pas sauvégarder les paramètres, appuyez sur la touche NON.

Note

• Lors de la suppression d'un utiliser de groupe, appuyez sur la touche EFFACER après avoir sélectionné un utiliser de groupe.
• L'identifant peut composerter jusqu'à 16 caractères alphanumerices d'un octet, et le mot de passage jusqu'à 8 caractères alphanumerices d'un octet.
• La même chaine de caractères ne peut servir à définir plusieurs identifiants.

Viewing alarm history (Visualisation de l'histoire des alarmes)

1. Appuyez sur la touche HISTORIQUE ALARME de l'écran MENU OPERATEUR.

page 11

Vérifi ez le contenu de la fenêtre HISTORIQUE ALARME.

2. Appuyez sur la touche MENU OPERATUR.

Vosu revenz a l'ecran MENU OPERATUR.

Note

• Les données sont effacées après une redémarge ou une coupure de courant.
• Pour vérifier l'historique de la maintenance, appuyez sur la touche HISTORIQUE DE MAINTENANCE.

Information Systeme

La version Système de gestion des Unités MHI utilisée peut être confirmée.

1. Appuyez sur la touche INFORMATION SYSTEME de la fenêtre MENU.

page 10

1. Avec avoir vérifié le contenu, appuyez sur la touche MENU.

Vosu revenez a la fenetre MENU.

Help (Aide)

1. Appuyez sur la touche AIDE.

De l'aide sur les fonctions de la fenetre courante s'affi che.

1. Appuyez sur la touche RETOUR.

Vous revenez à la fenêtre précédente.

Maintenance

Pour nettoyer la console, utilisez un linge sec et doux. Si la console est très sale (hormis l'écran tactile), lavez-la d'abord à l'aide d'un linge trempe dans un produit nettoyant neutre dilué dans de l'eau chaude, puis enlevez les résidus de nettoyant à l'aide d'un linge trempe dans de l'eau propre.

Prudence

N'utilisez pas de diluant pour peintures, de solvants organiques ou d'acides forts.

La couleur et la peinture pourraient en etre alterées.

Screen Cleaning Mode (Mode de nettoyage de l'écran)

Le mode de nettoyage de l'écran est fourni afin d'éviter que le panneau tactile ne réponde lorsque vous touchez l'écran pour le nettoyer.

1. Appuyez sur la touche INITIALISATION dans la fenêtre REGLAGE AFFICHAGE.

page 56

1. Annulation du mode de nettoyage de I'ecran

Revenez à l'écran précédent en appuyant sur la touche dans l'ordre 1.2.3.4.

Arrêt

L'écran de confirmation est affiché une fois que vous avez appuyé sur la touche COUPURE de l'écran MENU et que vous avez entre votre mot de passer. Page 10.

Quand you appuyez sur la touche OUI, I'ecran passe a celui qui est indiqued ci-dessous (a).

Attendez que le message « Merci de couper l'alimentation. » s'affiche.

Si vous ne coupez pas l'alimentation, appuyez sur la touche NON.

Quand l'écran passé à celui qui est indiqué ci-dessous (b), vous pouvez couper l'alimentation électrique.

(a) (b)

Utilisation de la fenêtre MENU MAINTENANCE

L'écran MENU MAINTENANCE est fourni pour les distributeurs et les professionnels qualifiés chargés de la maintenance des unités de commande centralisée.

En cas de connexion avec un identificant d'opérateur normal, vous n'êtes pas autorisé à acceder à l'écran MENU MAINTENANCE.

Cet écran est affché lorsque vous appuyez sur la touche MENU MAINTENANCE de l'écran MENU.

1. DEFINITION UNITE (SC-SL4-BE3 uniqueness)

Le type et les valeurs de capacité des unités interieures raccordées peuvent être spécifique (sauf le groupe Q-ton). page 78

2. DEFINITION UNITE EXT.

Vous pouvezCHOISIR jusqu'a 3 unites d'extérieur pour la tempereature de l'air extérieur. page 79

3. DEFINITION WATTMETRE (SC-SL4-BE3 uniqueness)

Vous pouvez importer le fi chier de confi guration des groupes des compteurs et le fichier de configuration des constantes d'impulsion. page 82

4. REGLAGE LANGUE

Vous pouvez indiquer la langue d'affi chage.
Vous pouvez également dire ou enregistrer des données relatives à la langue à partir du/sur le périhérique USB.

5. INITIALISATION USINE

Vous pouvez rétabir les paramétres par défaut et initialiser les données de défi nition, les données de programmation, ainsi que l'identifi ant et le mot de passé de l'opérateur. page 90

6. REGLAGE MAINTENANCE UTILISATEUR

L'identi ant et le mot de passe de l'utilisateur de maintenance peuvent etre modifi es.
Voupez egalement enregister les
informations relatives a l'utilisateur de
maintenance. page 83

7. REGLAGE FONCTION

Vous pouvez defini rType DE SUPERLINK, DETAILS REGLAGE FONCTIONS, REGLAGE ENTREE EXTERNE et CONFIGURATION DE LA DEMANDE. page 84

8. STATUS ENTREE EXTERNE

Vous pouvez vérifi er l'etat des paramétres de demande 1 et 2, l'etat du contact d'arrêt d'urgence et le nombre cumulé d'entrées d'impulsion (huit points) du jour en cours. page 92

9. SUPERVISION FONCTIONNEMENT

Vous pouvez surveiller les données de fonctionnement. page 82

10. IMPORT/EXPORT FICHIERS CONFIGURATION

Les données de défi nition peuvent être enregistrées ou lues sur le périhérique USB. page 80

11. HISTORIQUE ALARME

L'histoire des alarmes peut etre supprimé ou enregistré sur le periphérique USB. page 91

12. REGLAGE MODE VIRTUEL (Nouveau SL uniquement)

L'affichage peut etre verifie en effectuant une démonstration ou a l'aide d'une liste de caractères.
Voussoupiezegalementgenererdesétats d'unitésimulés.

Paramètres Unit Definition (Configuration des unités) (SC-SL4-BE3 uniquement)

1. Appuyez sur la touche DEFINITION UNITE dans la fenetre « MENU MAINTENANCE »

age 77

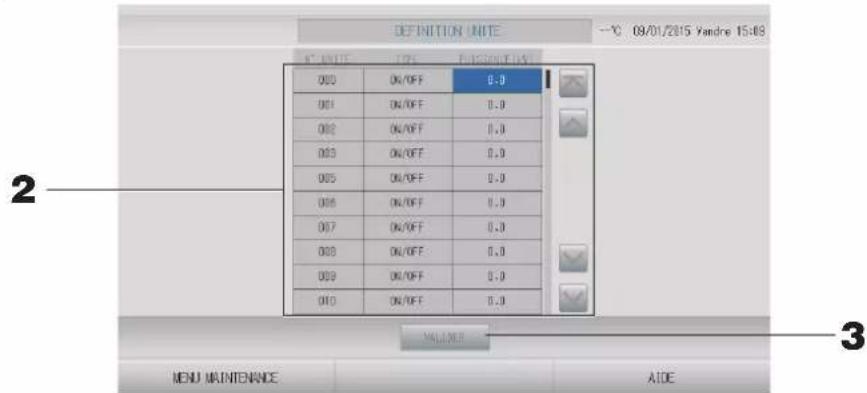

2. Appuyez sur l'objet à définir ou à modifier dans la liste. (Sauf Q-ton)

Chaque fois que l'objet « TYPE » est activé, le type d'unité est modifié.

MULTI1 : calcul en fonction du volume du flux réfrigérant. Utilisé pour la série KX.

MULTI2: calcul thermique ON/OFF. Utilisé pour la série KX.

ON/OFF: calcul en fonction de la durée de fonctionnement de l'unité. Utilisé pour la série KX, PAC.

SIMPLE : calcul uniquement lorsque le compresseur est activé. Appliqué au climatiseur PAC deux pieces assurant la communication via un adaptateur Superlink

Pour modifier le paramètre « PUISSANCE », appuyez sur la touche du paramètre.

(0 à 200 [kW]) page 55

Pour changer de page, appuyez sur la touche ou

Note

• Sélectionnez le même élément pour le même système de wattheuremètre ou de compteur de gaz.
• Lorsque vous sélectionnez MULTI1 ou MULTI2, les unités en mode de ventilation sont exclues du calcul. Pour calculator les unités en mode de ventilation, Sélectionnez ON/OFF.
  L'energie de reserve utilisee pendant la nuit, etc. n'est pas comprise dans le calcul, et n'est pas eale a la valeur du wattheuremetre ou du compteur de gaz. Corrigez le calcul sur la feuille de calcul.

3. Appuyez sur la touche VALIDER. Puis sur la touche OUI de la fenetre de confirmation.

Si vous ne poulez pas sauvegarder les modifications, appuyez sur la touche NON de la fenetre de confirmation.

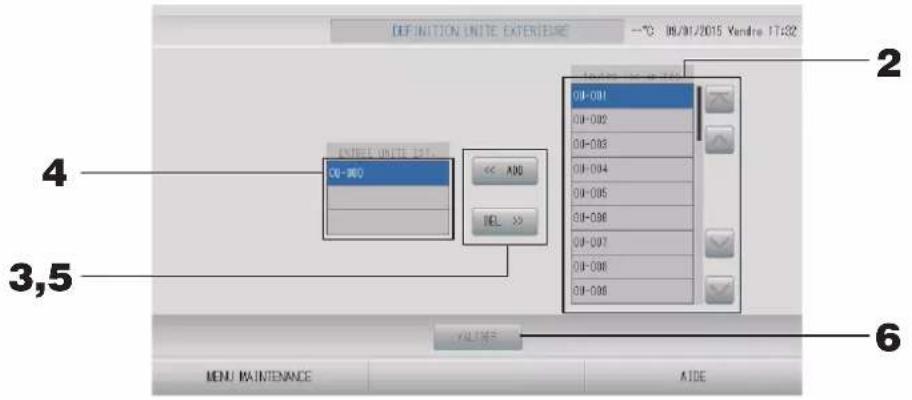

Definiton unite ext.

Voussoupiezchoisirjusqu'3unitésdextérieur pour la températurede l'air extérieur.

1. Appuyez sur la touche DEFINITION UNITE EXT. de la fenetre MENU MAINTENANCE.

1. Appuyez directement sur l'adresse d'une unité extérieure dans la liste toutes les unités.

Pour changer de page, appuyez sur la touche ou

1. Appuyez sur la touche ADD.

L'unité sélectionnée est ajoutée à la liste ENTREE UNITE EXT. et retiree de la liste toutes les unités.

1. Appuyez directement sur l'adresse d'une unité extérieure dans la liste ENTREE UNITE EXT.

Pour changer de page, appuyez sur la touche ou

1. Appuyez sur la touche DEL.

L'unité sélectionnée est retiree de laiste ENTREE UNITE EXT. et ajoutee a laiste toutes les unités.

1. Appuyez sur la touche VALIDER. Puis sur la touche OUI de la fenetre de confirmation.

Note

• La sonde de température extérieure de certaines unités peut être affectée par la lumière du soleil ou le fonctionnement du ventilateur des unités extérieures. Il est préféable de selectionner les unités extérieures dont le ratio de fonctionnement est élevé et qui sont moins exposées à la luzière directe du soleil.
• La température de l'air extérieur s'affiche sur chaque fenêtre ; elle sert à l'économie d'énergie ou au basculement automatique en mode Saison.

Import/Export d'un fichier de configuration

1. Appuyez sur la touche IMPORT/EXPORT FICHIERS CONFIGURATION de l'écran MENU MAINTENANCE.

Attention

Assurez-vous de connecter la clé de mémoire USB à la console avant de procéder aux opérations suivantes. page 5
- Veuillez ne pas l'utiliser tant que le témoin lumineux de la mémoire USB clignote rapidement.
Vous ne pouvez effectuer vos opérations ou enlever la mémoire USB que quand le témoin lumineux clignote lentement.

Si le périphérique USB que vous utilisez ne dispose pas d'unvoyant clignotant,patientez quelques instantss apres chaque operation.

• N'enlevez la mémoire USB qu'après avoir terminé toutes les opérations.

Important!!

Veillez à utiliser le périphérique USB fourni. (La commande centralisée ne reconnaît pas les périphériques USB disponibles dans le commerce et ne peut pas transférer des données vers ces périphériques.)

Il est préférible de créé à l'avance les dossiers sur la clé de mémoire USB.

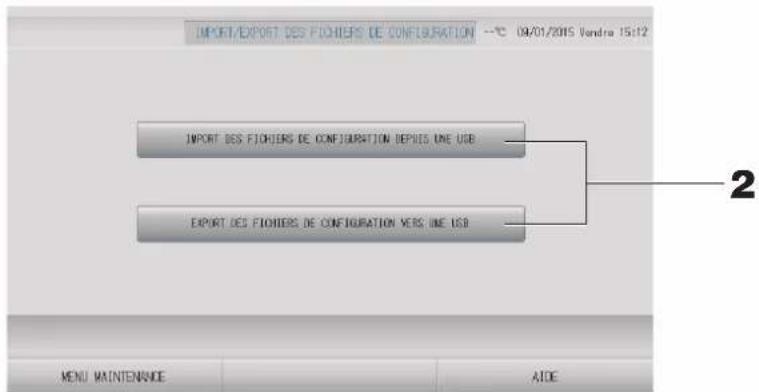

[Fenêtre d'importation/exportation]

2. Appuyez sur la touche EXPORT DES FICHIERS DE CONFIGURATION VERS UNE USB.

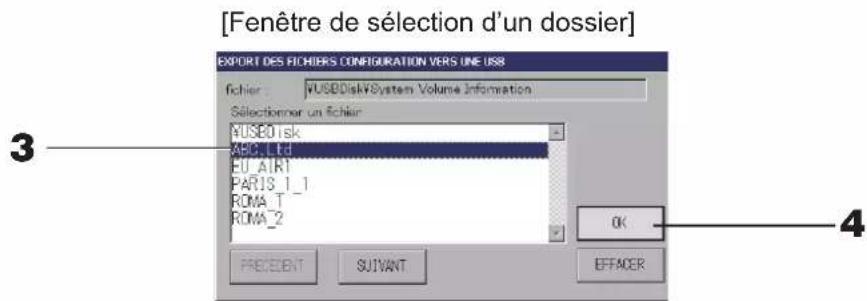

Identifie dans la fenetre le dossier de la clé de mémoire USB vers lequel vous désirez exporter les données.

3. Appuyez sur la touche du dossier sélectionné.

Pour vous déplacer dans la liste, appuyez sur la touche PRECEDENT ou sur la touche SUIVANT.

4. Appuyez sur la touche OK.

Une des deux fenêtres de confirmation suivantes s'affiche : « Data file backup ». Quel que soit la fenêtre affi chée, appuyez sur la touche « OK »

Note

Pour revenir à la fenêtre précédente, appuyez sur la touche EFFACER.

2. Appuyez sur la touche IMPORT DES FICHIERS DE CONFIGURATION DEPUIS UNE USB.

Selectionnez le dossier sur la fenetre de selection du dossier.

Veuillez retirer la clé USB et appuyez sur la touche OK.

Le paramètre s'applique après le redémarrage.

Note

• La sauvégarde du fichier de configuration permet de sauvégarder en toute simplicité les données suivantes :

• Dé fi nitions des blocs et des groupes

• Programmation de la minuterie (sauf pour la journee en cours)
• Configuration des unités
• Periode de mesure
• Réglage de la fonction (sauf mode SL, réglage du fonctionnement prioritaire HMU)
• Paramètres d'opérateur
• Réglage de l'heure d'été
• Réglage des utilisateurs de groupes
• Confi guration des unités extérieures
• Paramètre d'utilisateur de maintenance

Defi nition wattmetre (SC-SL4-BE3 uniquement)

Le fichier de configuration des groupes de compteurs et le fichier de configuration des constantes d'impulsion sont nécessaires pour l'histoireque de la consommation d'énergie.

1. Appuyez sur la touche DEFINITION WATTMETRE dans la fenêtre MENU MAINTENANCE.

1. Insérez la clé USB et appuyez sur la touche IMPORT. Sélectionnez le dossier sur la fenêtre de selection du dossier.

Note

• Le fichier de configuration des groupes de compteurs par défaut est « nkei_file.csv » pour le nouveau SL ou « kei_fi_le.csv » pour le SL précédent.
• Le fichier de configuration des constantes d'impulsion par défaut est « pulse_file.csv »
• La touche ou vous permet de changer de page.
• En appuyant sur la touche ou, vous accedez directement à la première page ou à la dernière page.

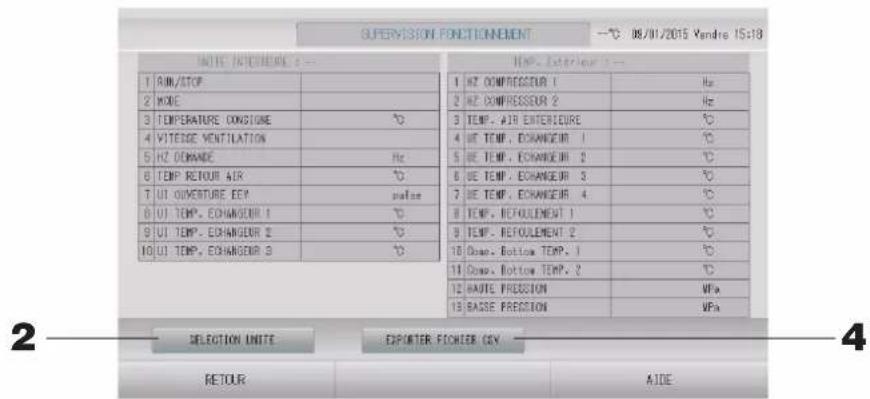

Supervision fonctionnement

Voupez surveiller les données de fonctionnement des unites interieures et exterieures.

1. Appuyez sur la touche SUPERVISION FONCTIONNEMENT de la fenêtre MENU MAINTENANCE.

1. Appuyez sur la touche SELECTION UNITE.
2. Appuyez sur l'adresse d'une unité interieure et/ou l'adresse d'une unité extérieure. Appuyez sur la touche OK.

Les unités selectionnées sont définies.

Si vous ne souhaitez pas sauvegarder les parametes, appuyez sur la touche EFFACER.

4. Appuyez sur la touche EXPORTER FICHIERS CSV.

Les données des unités selectionnées sont sauvegardées.

Reglage maintenance utilisateur

Définissez l'identifiant et le mot de passer de l'utilisateur de maintenance.

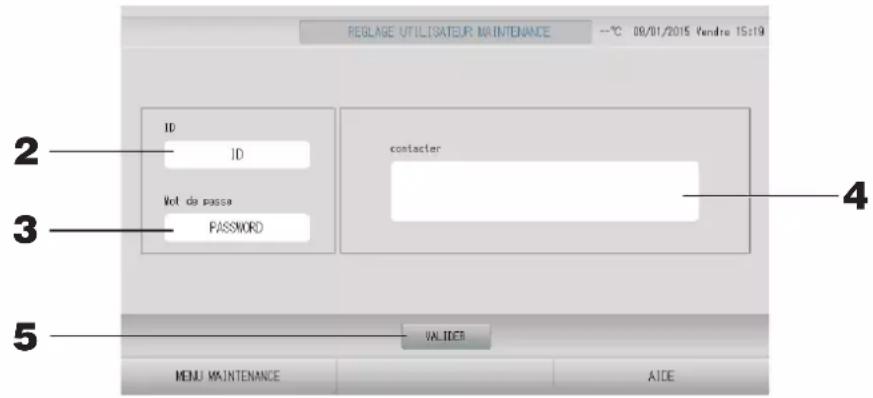

1. Appuyez sur la touche REGLAGE MAINTENANCE UTILISATEUR de l'écran MENU MAINTENANCE.

2. Défi nition et visualisation de ID

Indiquez l'identifi ant de l'utilisateur de maintenance.

Appuyez sur ID pour entrer un identifient. L'identifient entre est affché.

3. Définition et visualisation du Mot de passer

Indiquez le mot de passer de l'utilisateur de maintenance.

Appuyez sur Mot de passer pour entrer un mot de passer. Le mot de passage entre est affiché.

4. Définition des informations relatives à l'utilisateur de maintenance

YououpouvezindiquerdesinformationrelativesaIutilisateurde maintenance.

Vous pouvez saisir jusqu'à 3 lignes de texte au maximum. Pour commencer une nouvelle ligne, appuyez sur la touche

5. Appuyez sur la touche VALIDER. Appuyez sur la touche OUI sur la fenêtre de confi rmination.

Si vous ne désirez pas sauvégarder les paramètres, appuyez sur la touche NON.

Note

L'identifient peut Comporter jusqu'à 16 caractères alphanumerices d'un octet, et le mot de passage jusqu'à 8 caractères alphanumerices d'un octet.

Il permet de configurer le mode SL, le paramètre valide/non valide du mode automatique, la ventilation automatique, le verrouillage/déverrouillage de l'accès par télécommande, le réglage d'entrée externe et bien d'autres choses encore.

Pour ouvrir la fenêtre REGLAGE FONCTION, appuyez sur la touche REGLAGE FONCTION dans la fenêtre MENU MAINTENANCE.

1. TYPE DE SUPERLINK

Vous pouvez confi gurer le parametre de
système de communication Superlink. page 85

2. DETAILS REGLAGE FONCTIONS

Vous pouvez confi gurer le parametre valide/ non valide dans le mode automatique, la ventilation automatique, le verrouillage/ déverrouillage de l'accès par télécommande, etc. page 85

3. REGLAGE ENTREE EXTERNE

Vous pouvez régler la fonction d'entrée externe. page 87

4. CONFIGURATION DE LA DEMANDE

Yououpouvezconfigurerlacommandede la demandedechaque niveau. page88

Mode sl

Configurez le parametre de système de communication Superlink. (Par défaut : Nouveau)

Un mauvais réglage du mode SL ne permet pas d'étabrir la communication avec certaines ou toutes les unités.

1. Appuyez sur la touche REGLAGE FONCTION de la fenetre MENU MAINTENANCE.
2. Appuyez sur la touche MODE SL de la fenetre REGLAGE FONCTION.

1. • SUPERLINK 2 nouveau

Selectionnez cette option pour utiliser un nouveau système de communication SL. (Paramètre par défaut)

SUPERLINK 1 ancien

Selectionnez cette option pour utiliser le système de communication SL précédent.

1. Appuyez sur la touche VALIDER.

Le fait d'appuyer sur la touche SET (DéFINIR) permet d'appliquer le paramètre.

Appuyez sur la touche « OUI » sur l'écran de confirmation.

Le paramètre s'applique après le redémarrage.

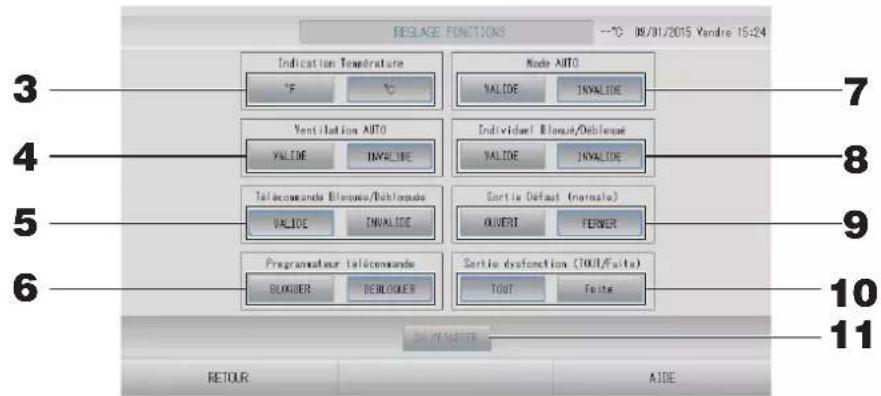

Reglage fonctions

Voues pouvez configurer le parametre valide/non valide dans le mode automatique, le ventilateur automatique et le verrouillage/déverrouillage de l'accès par télécommande.

1. Appuyez sur la touche REGLAGE FONCTION de la fenetre MENU MAINTENANCE.
2. Appuyez sur la touche REGLAGE FONCTIONS de la fenetre REGLAGE FONCTION.

1. Indication Température (Par défaut: °C)

Cette option permet de selectionner les degrés Fahrenheit ou Celsius pour l'affichage de la température.

1. Paramètre Ventilation AUTO de la VALIDE/INVALID (Par défaut: INVALID)
2. Paramètre Tetecommande Bloquee/Debloquee de la VALIDE/INVALIDE (Par défaut : VALIDE)

Cette option permet de valider ou d'invalider l'opération de commande à distance.

Lors de la connexion de plusieurs SL4 à un climatiseur, seul l'un d'entre eux doit'être valide.

Lorsqu'une entree externe comme un arrêt d'urgence est raccordee a cette commande centralisee, cette fonction doit etre reglee sur « VALIDE »

1. Paramètre BLOQUER/DEBLOQUER du Programmateur télécommande (Par défaut : DEBLOQUER)

Ceci permet ou interdirit l'utilisation de la minuterie de la télécommande pour toutes les unités enregistrées dans le groupe.

1. Paramètre Mode AUTO de la VALIDE/INVALIDE (Par défaut: INVALIDE)

Cette option permet de valider ou d'invalider la touche Mode AUTO sur les écrons MODIFIER et MODIFIER TOUS.

Cette fonction peut s'appliquer aux unités extérieures, qui sont les systèmes de refroidissement/chauff age KXR multiples et PAC deux pieces.

N'utilisez pas Mode AUTO lorsque d'autres unités extérieures que celles mentionnées ci-dessus sont raccordées.

Pour plus d'informations,contactezvoiredistributeur.

1. Paramètre Individuel Bloqué/Débloqué de la VALIDE/INVALIDE (Par défaut: INVALIDE)

Cette option permet de valider ou d'invalider l'autorisation/l'interdiction de l'opération individuelle comme la mise en marche/l'arrêt ou les paramètres de mode et de température de la télécommande.

Cette fonction peut être appliquée aux unités EHP modulo KXE4 ou supérieur, et aux télécommandes modulo RC-E1 ou supérieur.

1. Paramètre OUVERT/FERMER de la Sortie Destruct (normale) (Par défaut : FERMER)

Cette option permet de définir l'etat du contact lors d'une opération normale.

1. Sortie dysfonction (TOUT/Fuite) (Par défaut : TOUT)

Définissez la sortie de dysfonctionnement sur « TOUT (une erreur de plus) » ou « Fuite (fuite de réfrigérant) »

Lorsque Fuite est reglé, la sortie de dysfonctionnement est indiquée lorsque la sonde de réfrigerant d'une unité ou plus détecte une fuite de réfrigerant.

Cette fonction ne peut pas etre appliquee a certaines unites interieures.

1. Appuyez sur la touche SAUVEGARDER.

Le fait d'appuyer sur la touche SAUVEGARDER permet d'appliquer le paramètre.

1. Appuyez sur la touche REGLAGE FONCTION de la fenêtre MENU MAINTENANCE.
2. Appuyez sur la touche REGLAGE ENTREES EXTERNES de la fenêtre REGLAGE FONCTION.

1. Sélectionnez 1, 2 ou 3 pour la Fonction Entrées Externes. (DI1: ARRET D'URGENCE)

N° DI	2 DI3
1 RÉduction 1 RÉduction 2
2 RÉduction PU Comptage
3 Comptage 1 Comptage 2

Note

Lorsque you selectionnez n° 2, le niveau de la demande est D3. page 48
Lorsque you selectionnez n° 1, le changement de période de mesure est Internal (Interne). page 44

1. Programme fonctionnement après déblocage Arrét URGENCE. (Par défaut: INVALIDE)

Vous pouvez valider ou invalider l'exécution de la programmation du jour après le lancement de l'arrêt d'urgence.

1. Programme fonctionnement après déblocage Régulation de puissance. (Par défaut : INVALIDE)

Vous pouvez valider ou invalider l'exécution de la programmation du jour après le lancement de l'opération de demande.

1. Programme fonctionnement pendant Régulation de puissance. (Par défaut : VALIDE)

Vous pouvez valider ou invalider l'exécution de la programmation lors de l'opération de demande pour le groupe dont aucune des unités ne fait l'objet d'une demande.

1. Appuyez sur la touche VALIDER.

Le fait d'appuyer sur la touche VALIDER permet d'appliquer le paramètre.

Le paramètre s'applique après le redémarrage.

1. Appuyez sur la touche REGLAGE FONCTION sur l'écran MENU MAINTENANCE.
2. Appuyez sur la touche CONFIGURATION DE LA DEMANDE sur l'écran REGLAGE FONCTION.

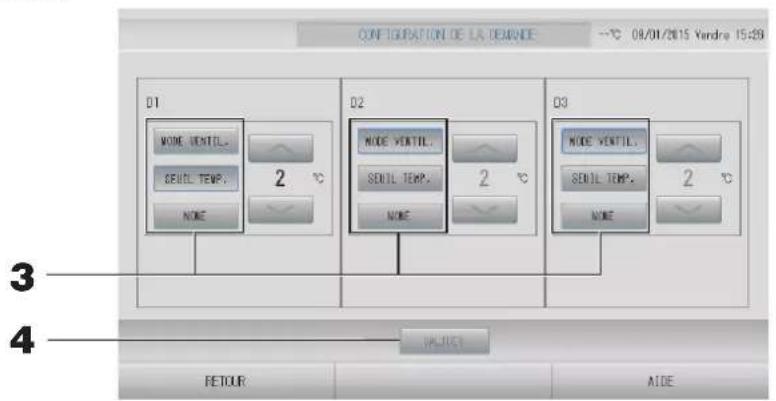

1. Sélectionnez MODE VENTIL., SEUIL TEMP. ou NONE.

Lors de la selection de la modification de la température définie, Sélectionnez la valeur à modifier.

Note

• Lorsque SEUIL TEMP. ou MODE VENTIL. est selectionné, l'accès par télécommande est interdit pendant la commande de demande.

• Ne changez pas la définition de la demandependant l'entrée de la demande.

• Appuyez sur la touche VALIDER.

Appuyez sur la touche VALIDER pour appliquer le réglage.
Le réglage s'applique après le redémarrage.

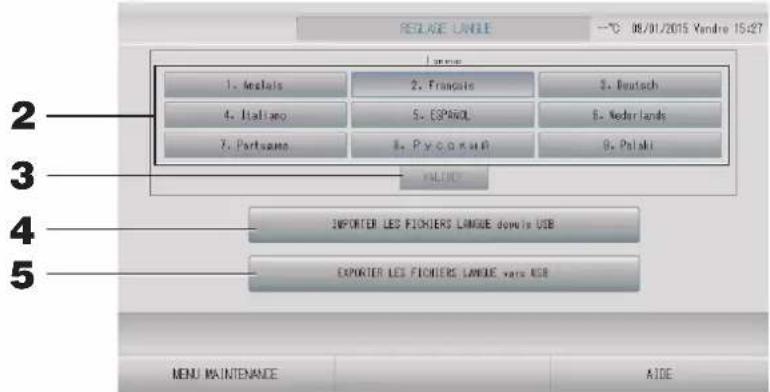

1. Appuyez sur la touche REGLAGE LANGUAGE de l'écran MENU MAINTENANCE

1. Sélectionnez la langue.

La langue d'affichage est définie sur la langue que vous selectionnez.

1. Appuyez sur la touche VALIDER.

Appuyez sur la touche « OUI » sur l'écran de confirmation.
Le paramètre s'applique après le redémarrage.

1. Appuyez sur la touche IMPORTER LES FICHIERS LANGUAGE depuis USB.

Cette option permet de dire les données linguistiques à partir du périphérique USB. Le paramètre s'applique après le redémarrage.

1. Appuyez sur la touche EXPORTER LES FICHIERS LANGUE vers USB.

Cette option permet d'enregistrer les données linguistiques sur le périhérique USB.

Attention

Lorsque vous importez des fichiers de langue, les anciens fichiers de langue sont effacés et ne peuvent pas'être restaurés.

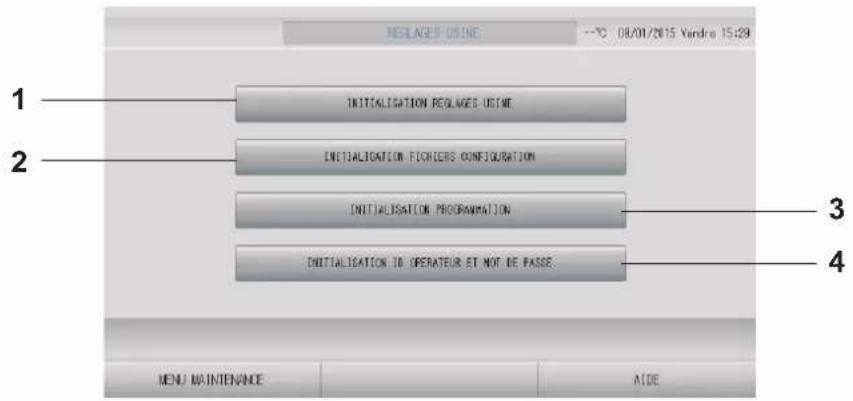

Initialisation usine

Appuyez sur la touche INITIALISATION USINE de I'ecran MENU MAINTENANCE.

1. INITIALISATION REGLAGES USINE

Cette fonction rétablit les paramètres par défaut à l'exception de la date et de l'heure (page 53) et toutes les données du fi chier CSV.

2. INITIALISATION FICHIERS CONFIGURATION

Cette option permet d'initialiser les données de défi nation. page 81

3. INITIALISATION PROGRAMMATION

Cette option permet d'initialiser les données de programmation.

4. INITIALISATION ID OPERATUR ET MOT DE PASSE

Cette option permet d'initialiser l'identi ant et le mot de passer de I'opérateur.

Note

Appuyez sur la touche « OUI » sur l'écran de confirmation. Le paramètre s'applique après le redémarrage.

Viewing alarm history (Visualisation de l'histoire des alarmes)

1. Appuyez sur la touche HISTORIQUE ALARME de l'écran MENU MAINTENANCE.

page 77

Vérifi ez le contenu de la fenêtre HISTORIQUE ALARME.

1. Appuyez sur la date à supprimer.

La date est mise en surbrillance. Appuyez sur et modifi ez le contenu.

1. Appuyez sur la touche EFFACER.

L'élement d'historique des alarmes sélectionné est supprimé.

1. Appuyez sur la touche EFFACER TOUT.

Tous les éléments d'historique des alarmes sont supprimés.

1. Appuyez sur la touche EXPORT FICHIER CSV.

L'historique des alarmes est enregistré sur le périphérique USB.

Note

• Les données sont effacées après une redémarge ou une coupure de courant.
• Pour l'histoire de maintenance, appuyez sur la touche HISTORIQUE DE MAINTENANCE.

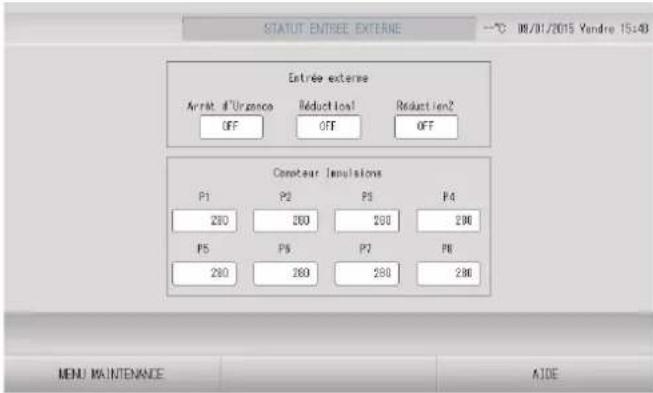

Status entree externe

Appuyez sur la touche STATUS ENTREE EXTERNE de I'ecran MENU MAINTENANCE.

• Entreee externe

Les états de demande d'arrêt d'urgence et de période de mesure peuvent doivent être vérifiés.

• Compteur Impulsions

Le nombre cumulé d'entrees d'impulsion (huit points) du jour peut etre vérifie.

Sortie externe

Pour le groupe Q-ton (page 47), le signal de fonctionnement est également émis pendant le fonctionnement antigel.

Dépannage

« Each group status display » est affiché en rouge	Il y a un problème avec une unité. L'unité défectueuse a été arrêtée.Contactez votre distributeur. et indiquiez-lui les informations suivantes : « Each group status display » affi chage du statut de chaque groupe, « malfunction situation » situation de dysfonctionnement, « model name of the malfunctioning unit » modèle de l'unité défaillante, « Error No. (E00) » numéro du code d'erreur (E00), etc.
« Each group status display » est affiché en jaune	Il y a un problème de communication.Contactez votre distributeur. et indiquiez-lui les informations suivantes : « Each group status display » affi chage du statut de chaque groupe, « malfunction situation » situation de dysfonctionnement, « model name of the malfunctioning unit » modèle de l'unité défaillante, etc.
Le symbole du filtré s'affiche.	Nettoyez le filtré à air.(Reportez-vous au manuel fourni avec le climatiseur pour obtenir des informations sur la méthode de nettoyage.)Appuyez sur la touche RESET une fois le fietre nettoyé.
L'indicateur de maintenance s'affi che.	Une inspection périodique est nécessaire.Contactez votre distributeur. et indiquez-lui les informations suivantes : couleur duvoyant d'entretien, modèle de l'unité, etc.
L'écran tactile ne répond pas à la pression des doigs.	Il se peut que le problème soit causé par une décharge électrostatique. Coupez puis rétablissez l'alimentation électriche (réinitialisation de l'alimentation).L'opérabilité peut être améliorée en utilisant un stylet ou le bout des doigs (ongles).Si l'unité ne fonctionne pas normalement suite à la procédure désrite ci-dessus, il est possible qu'elle ait été endomagée : contactez votre distributeur au sujeet de cette situation de dysfonctionnement.
Aucune fenêtre ne s'affi che (écranASFSSI).	• L'écran rétroéclairé (éclairage) s'éteint après une certaine période, ceci afin d'augmenter la durée de vie de l'écran. Touchez à l'écran. (Il peut se paser un certain temps avant que l'affichage réapparraïssée.)• Il se peut que le problème soit causé par une décharge électrostatique. Coupez puis rétablissez l'alimentation électricque (réinitialisation de l'alimentation).Si l'unité ne fonctionne pas normalement suite à la procédure désrite ci-dessus, il est possible qu'elle ait été endomagée : contactez votre distributeur au sujeet de cette situation de dysfonctionnement.
L'écran de la télécommande et l'écran de la commande centralisée ne concordent pas	Lorsque plusieurs unités sont enregistrées dans un groupe, ce sont les paramétres de l'unité représentative qui sont affichés pour le groupe. Vérifi ez l'état de chacune des unités du groupe. • page 43L'icône d'unité affiche « Run » (Marche) si l'une des unités du groupe est en marche et « Stop » (Arrêt) si toutes les unités du groupe sont à l'arrêt.
L'unité fonctionne de manière autonome.	Vérifi ez la programmation de la minuterie. Les réglages des groupes qui ont été programmes peuvent avoir été changés. • page 33
La commande centralisée semble chaude au toucher.	La commande centralisée peutCHAuffer, mais cela n'est pas un problème.Lorsque la tempéature de la pièce est élevée, il y a plus de chance que l'unité devienne chaude. Installez celle-ci dans une pièce où la tempéature ambiente est de 40°C ou moins.
Les résultats des calculs ne sont pas précis.(SC-SL4-BE3 uniquement)	Dans la mesure où la consommation électrique des unités en fonctionnement n'est qu'un objectif théorique, it est impossible de prévoir leur consommation en voilée, dont le calcul ne correspond pasforcément à la consommation réelle. Si la valeur calculée diffère de la valeur mesurée, refaites l'opération sur un tableau à partir du résultat calculé et en appliquant le facteur correctif.
Le message « Importing a configuration file from USB memory has failed. Check the confi guration fi le in the USB memory. » s'affi che.	Ce message peut indiquer que le filchier de configuration n'a pas été sauvé sur la clé de mémoire USB, ou encore que le repertoire où le filchier de configuration doit être lu a été mal spécifique. Revérifiez et recommencez l'opération.Si cette fenêtre s'affi che à nouveau, contactez votre distributeur.
Le message « Exporting a configuration file to USB memory has failed. » ou « Exporting monthly data fi les to USB memory has failed » s'affi che.	Ce message peut indiquer que la clé de mémoire USB est endomagée ou que le filchier de configuration presente sur la clé de mémoire est corrompu. Éliminez tous les fi chiersprésents sur la clé de mémoire USB et recréez-les.Si cette fenêtre s'affi che à nouveau, contactez votre distributeur.
Le message « USB memory was not found. » s'affi che.	La clé de mémoire USB est peut-être mal insérée dans le port USB. Retirez-la du port et réinsérez-la. Si cette fenêtre s'affi che à nouveau, il se peut que la clé de mémoire USB soit endommagée ou qu'elle ne soit pas branchée. Remplacez-la par la clé de mémoire fournie avec ce système et répétez l'opération. Si cette fenêtre s'affi che à nouveau, contactez votre distributeur.
« SL-0X-self address duplication error was detected. » (Erreur de duplication d'auto-adressage SL-0X détectée.) « SL-0X-self transmission data read error was detected. » (Erreur de lecture de données d'auto-transmission SL-0X détectée.) « SL-0X-data transmission error was detected. » (Erreur de transmission de données SL-0X détectée.) « The fatal error occurred to the system. SL process was forced to fi nish. » (Une erreur fatale s'est produit dans le système. Arrêt forcé du processus SL.) « Initialization of a communication device failed. » (Échec de l'initialisation d'un apparil de communication.) « pulse data read error was detected. » (Erreur de lecture de données d'impulsion détectée.) Le message « SL-0X-self address duplication error was detected » (Erreur de duplication d'auto adressage SL-0X détectée.) ou « E74 » s'affi che.	Si cette fenêtre s'affi che à nouveau, contactez votre distributeur. (Reférihi ez les connexions des lignes de communication des unités.)
Un message d'erreur autre que ceux mentionnés précédemment s'affi che.	Procedez aux opérations appropriées selon le message affiché à l'écran ou coupez et rétablissez l'alimentation du courant (power supply reset). Si cette fenêtre s'affi che à nouveau, contactez votre distributeur.
L'affi chage de la température ambiente ne change pas de « -- »	Lorsque la température de la pièce est inférieure ou égale à 0°C, « -- » est affi ché. Si elle diffère de l'affichage de la télécommande, contactez votre distributeur.
L'affi chage de la température de l'unité extérieur ne change pas de « -- »	Lorsque l'unité extérieur n'est pas configurée pour un usage en extérieur, sa température ne s'affiche pas. Veuillez configurer l'unité extérieur. Si la température ne s'affi che toujours pas après que vous ayez confi géré l'unité extérieur, contactez votre distributeur.
Quand vous sélectionnez « VALIDE » pour le verrouillage/déverrouillage individuel dans l'écran de REGLAGE FONCTION, la fonction permettant d'autoriser et d'intérde l'utilisation individuelle de la commande à distance ne marche pas.	Il est possible d'appliquer cette fonction aux unités intérieures, qui ne sont pas du modèle KXE4 ou d'un modèle ultérieur, et à la commande à distance, qui est du modèle RC-E1 ou d'un modèle ultérieur. Veillez à selectionner « INVALIDE » pour le verrouillage/déverrouillage individuel sur l'écran REGLAGE FONCTION.
Au cas où l'état de fonctionnement d'une partie ou de toutes les unités définies dans un groupe ne s'affiche pas..	La ligne de communication ou le réglage de la console centrale peuvent être inadéquats. Contactez votre distributeur.
L'écran de cette commande centralisée n'est pas revenu à la normale même si vous appuyez sur la touche de réinitialisation.	Il se peut que la commande centralisée ou le système électrique présente des dysfonctionsnements. Contactez votre distributeur.
Vous n'arrivez pas à vous identifier.	Contactez votre utilisateur de maintenance ou votre distributeur.
Le réglage de verrouillage/ déverrouillage individuel par télécommande ne s'affi che pas.	Le réglage de verrouillage/ déverrouillage individuel par SL4 a priorité sur le réglage par télécommande.

Prudence

Attention lors des calculs mensuels (SC-SL4-BE3 uniquement)

• Cette console centrale ne garantit pas l'exactitude du calcul. L'utilisation du résultat d'un calcul relève de la seule responsabilité du client.

Nous déclinons toute responsabilité en cas de dommages qui résultataisent de l'impossibilité d'utiliser cette console centrale (y compris mais sans s'y limiter un manque à gagner professionnel, une interruption d'activité et toute autre perte fi nancière).

En outre, quels que soient la cause du dysfonctionnement ou de l'empêchement, nous ne pouvons pas garantir les données sauvégardées sur toute dispositif de stockage (disque dur, clé USB).

• Le calcul mensuel effectué selon ces données n'était pas conforme aux réglementations financières en vigueur, il ne peut être appliqué directement à une comptabilité professionnelle.
• Préparez le PC, une feuille de calcul (EXCEL, par exemple), l'imprimante, le wattheuremetre et le compteur de gaz nécessaires pour le calcul.

Service après-vente

Pour faire réparer votre unité, assurez-vous d'avoir les renseignements suivants sous la main.

nom du modele
Date d'installation
nature du problème, de façon aussi détaillée que possible
Vetre adress, nom, numero de téléphone

placement

Des techniques spécifique que devant etre utilisées,contactez systématiquement voserevendeur.

Dans ce cas, le déplacement et la réinstallation vous seront factures.

Réparations après l'échéance de la période de garantie offrant le service après-venture gratuite.

ConsultezVote distributeur.

La période de garantie est de un an à compter de la date d'installation. Toute réparation sera facturée une fois cette période écoulée. (Veuillez consulter votre distributeur.)

Questions

Pour le service après-vente, consultez votre distributeur.
