Type de produit	Commutateur horaire numérique (prise intelligente)
Marque	Emos
Modèle	P5552
Tension nominale	250 V~ / 50 Hz
Capacité maximale	16 A (2,5 A inductif), 3680 W
Fréquence WiFi	2,4 GHz
Standard WiFi	IEEE 802.11 b/g/n
Classe de protection	IP44
Mécanismes de sécurité	OPEN, WEP, WPA-PSK, WPA2-PSK
Commandes	WiFi, Bluetooth, manuelle (bouton ON/OFF)
Fonctions principales	Minuterie, décompte, circulation, mode aléatoire, arrêt temporisé, lever/coucher du soleil, mesure de consommation, indicateur LED réglable
Application requise	EMOS GoSmart (iOS / Android)
Compatibilité réseau	WiFi 2,4 GHz uniquement (pas de 5 GHz)
Dimensions (estimées)	Environ 80 × 60 × 60 mm
Poids (estimé)	Environ 150 g
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas dépasser la charge maximale. Ne pas connecter plusieurs prises en série. Usage intérieur ou extérieur protégé (IP44).
Pièces détachées	Aucune pièce détachable. L'appareil est scellé.
Réparabilité	Non réparable par l'utilisateur. Contacter le service après-vente.
Informations générales	Conforme à la directive 2014/53/UE. Déclaration de conformité disponible sur www.emos.eu/download.

FOIRE AUX QUESTIONS - P5552 Emos

Comment connecter la prise à l'application EMOS GoSmart ?

Téléchargez l'application EMOS GoSmart depuis Google Play ou App Store. Ouvrez l'application, inscrivez-vous ou connectez-vous. Branchez la prise, maintenez le bouton ON/OFF enfoncé pendant 5 secondes jusqu'à ce qu'il clignote rapidement. Dans l'application, appuyez sur le '+' en haut à droite, sélectionnez 'Ajouter un dispositif', puis 'Prise intelligente IP44 IP-3005F'. Saisissez le nom et le mot de passe de votre réseau WiFi 2,4 GHz, puis suivez les instructions pour finaliser l'ajout.

Puis-je utiliser la prise avec un réseau WiFi 5 GHz ?

Non, la prise n'est compatible qu'avec les réseaux WiFi 2,4 GHz. Assurez-vous que votre routeur diffuse un réseau 2,4 GHz ou désactivez la bande 5 GHz temporairement lors de l'appairage.

Comment régler une minuterie sur la prise ?

Dans l'application EMOS GoSmart, accédez à la page d'accueil de la prise, appuyez sur l'icône 'Programmes' en bas de l'écran. Sélectionnez l'onglet 'Minuterie', puis appuyez sur 'Ajouter un programme'. Réglez l'heure de commutation, les jours d'activation et l'état (ON/OFF). Sauvegardez en haut à droite. Pour supprimer, maintenez le programme enfoncé.

Que faire si la prise ne se connecte pas à l'application ?

Vérifiez que votre téléphone est connecté au réseau WiFi 2,4 GHz. Réinitialisez la prise en la débranchant puis en la rebranchant, et maintenez le bouton ON/OFF enfoncé 5 secondes pour la remettre en mode appairage. Assurez-vous que l'application est à jour. Si le problème persiste, contactez le support Emos.

Comment utiliser la fonction lever/coucher du soleil ?

Dans l'application, allez dans 'Programmes', onglet 'Lever/Coucher du soleil'. Activez la fonction, définissez les jours et le décalage (avant, après, ou au moment). Par exemple, réglez la prise pour qu'elle s'allume 30 minutes avant le lever du soleil. Sauvegardez. La prise utilisera les données astronomiques de votre localisation.

Quelle est la charge maximale supportée par la prise ?

La charge maximale est de 16 A (2,5 A pour les charges inductives) et une puissance totale de 3680 W. Ne dépassez jamais ces valeurs pour éviter tout risque d'incendie ou de choc électrique.

Comment mesurer la consommation électrique avec la prise ?

Sur la page d'accueil de la prise dans l'application, appuyez sur l'icône ⚙ pour accéder au récapitulatif de la consommation. La consommation est enregistrée jour par jour. Vous pouvez visualiser la puissance instantanée et l'énergie totale consommée.

La prise est-elle étanche ?

Oui, la prise a un indice de protection IP44, ce qui signifie qu'elle est protégée contre les projections d'eau et les particules solides. Elle peut être utilisée en extérieur, mais doit être protégée d'une exposition directe à la pluie.

Comment modifier l'indicateur LED de la prise ?

Dans l'application, allez dans les options de la prise (icône ⚙ ou paramètres). Vous pouvez choisir parmi 4 modes : LED allumée quand la prise est ON, LED allumée quand la prise est OFF, LED toujours éteinte, LED toujours allumée. Sélectionnez le mode désiré.

Puis-je commander la prise à distance sans WiFi ?

Oui, si la prise a été configurée avec l'option BLE+WiFi, elle peut être commandée via Bluetooth à portée limitée (environ 10 m). Pour une commande à distance, le WiFi reste nécessaire.

MODE D'EMPLOI P5552 Emos

Description du produit (voir la Fig. 1)

1. Prise
2. Interrupteur ON/OFF/Bouton d'appariement

Paramètres techniques

Tension : 250 V\~/50 Hz

Capacité maximale : 16 (2,5) A, ∑ 3 680 W

Fréquence du Wifi : 2,4 GHz

Standard Wifi : IEEE 802.11 b/g/n

Classe de protection : IP44

Mécanismes de sécurité : OPEN/WEP/WPA-PSK/WPA2-PSK

Commande : Wifi, Bluetooth

Fonction

Possibilité de commande manuelle ou automatique

Fonction de minuterie

Fonction de décompte du temps

Fonction de circulation

Fonction de mode aléatoire

Fonction d'arrêt avec temporisation

Fonction Lever/Coucher du soleil

Mesure de la consommation

Indication de l'état de la prise

Connexion de la prise à un téléphone portable

1. Pour pouvoir connecter votre prise intelligente à votre téléphone portable, vous aurez besoin de l'application EMOS GoSmart que vous pourrez télécharger sur Google Play (Android) ou sur App Store (iOS) (voir la Fig. 2).
2. La prise n'est compatible qu'avec un réseau Wifi de 2,4 GHz (pas avec un réseau de 5 GHz) (voir la Fig. 3).
3. Ouvrir l'application EMOS GoSmart, confirmer les principes de protection des données personnelles et cliquer sur «Ac- cepter» (voir la Fig. 4).
4. Pour pouvoir accéder à l'application EMOS GoSmart, il est nécessaire que vous vous inscriviez. Si vous avez déjà un compte dans cette application, vous pourrez vous connecter à l'aide de votre e-mail et de votre mot de passe (voir les Fig. 5 et 6).

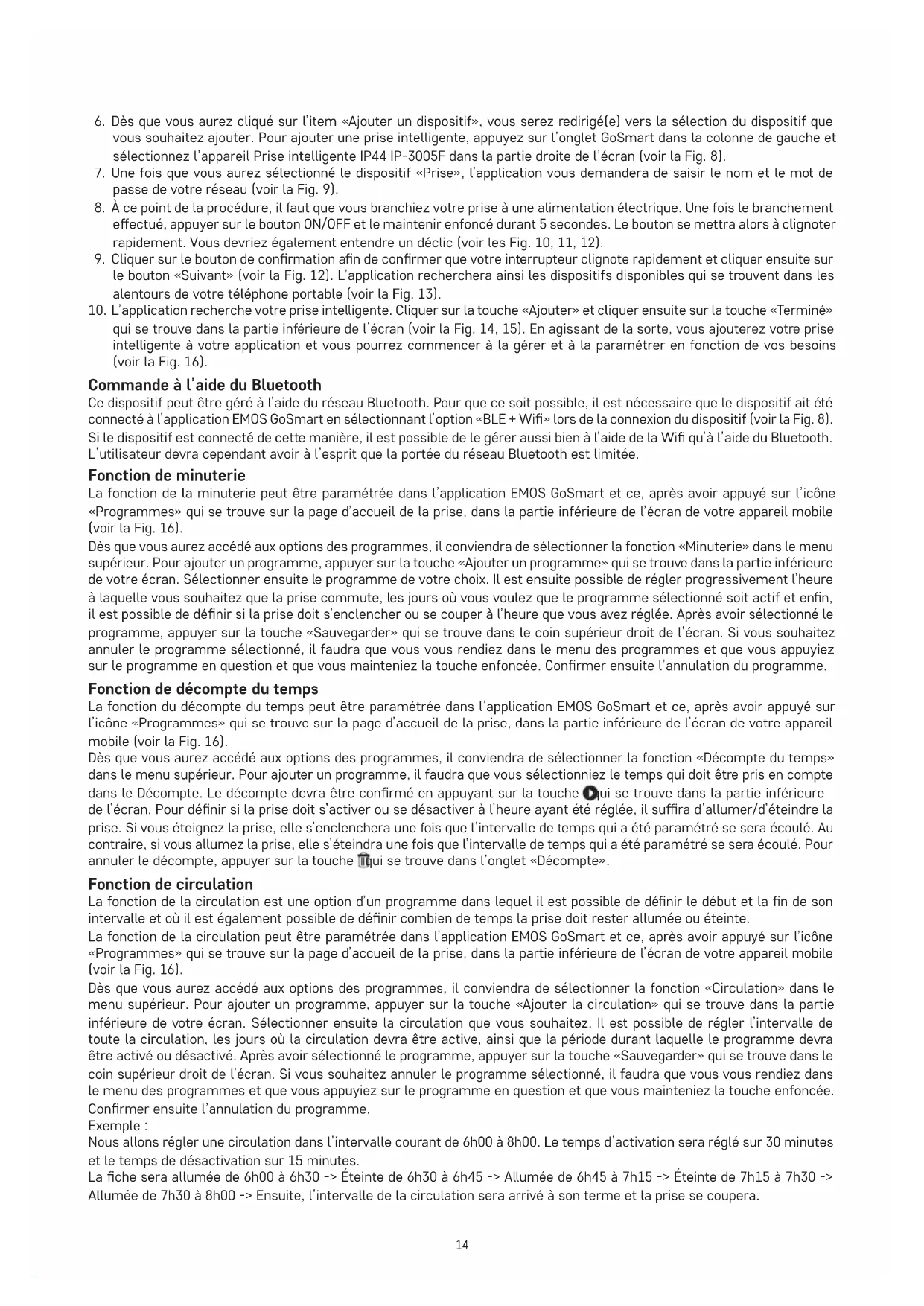

5. Une fois que vous serez connecté(e) à l'application, cliquer sur le petit plus qui se trouve dans le coin supérieur droit de votre écran. Vous verrez alors apparaître un menu déroulant dans lequel vous trouverez l'item «Ajouter un dispositif». Pour continuer, cliquer sur cet item (voir la Fig. 7).

6. Dès que vous aurez cliqué sur l'item «Ajouter un dispositif», vous serez redirigé(e) vers la sélection du dispositif que vous souhaitez ajouter. Pour ajouter une prise intelligente, appuyez sur l'onglet GoSmart dans la colonne de gauche et sélectionnez l'appareil Prise intelligente IP44 IP-3005F dans la partie droite de l'écran (voir la Fig. 8).

7. Une fois que vous aurez sélectionné le dispositif «Prise», l'application vous demandera de saisir le nom et le mot de passe de votre réseau (voir la Fig. 9).
8. À ce point de la procédure, il faut que vous branchiez votre prise à une alimentation électrique. Une fois le branchement effectué, appuyer sur le bouton ON/OFF et le maintenir enfoncé durant 5 secondes. Le bouton se mettra alors à clignoter rapidement. Vous devriez également entendre un déclic (voir les Fig. 10, 11, 12).
9. Cliquer sur le bouton de confirmation afin de confirmer que votre interrupteur clignote rapidement et cliquer ensuite sur le bouton «Suivant» (voir la Fig. 12). L'application recherchera ainsi les dispositifs disponibles qui se trouvent dans les alentours de votre téléphone portable (voir la Fig. 13).
10. L'application recherche votre prise intelligente. Cliquer sur la touche «Ajouter» et cliquer ensuite sur la touche «Terminé» qui se trouve dans la partie inférieure de l'écran (voir la Fig. 14, 15). En agissant de la sorte, vous ajouterez votre prise intelligente à votre application et vous pourrez commencer à la gérer et à la paramétrer en fonction de vos besoins (voir la Fig. 16).

Commande à l'aide du Bluetooth

Ce dispositif peut être géré à l'aide du réseau Bluetooth. Pour que ce soit possible, il est nécessaire que le dispositif ait été connecté à l'application EMOS GoSmart en sélectionnant l'option «BLE + Wifi» lors de la connexion du dispositif (voir la Fig. 8). Si le dispositif est connecté de cette manière, il est possible de le gérer aussi bien à l'aide de la Wifi qu'à l'aide du Bluetooth. L'utilisateur devra cependant avoir à l'esprit que la portée du réseau Bluetooth est limitée.

Fonction de minuterie

La fonction de la minuterie peut être paramétrée dans l'application EMOS GoSmart et ce, après avoir appuyé sur l'icône «Programmes» qui se trouve sur la page d'accueil de la prise, dans la partie inférieure de l'écran de votre appareil mobile (voir la Fig. 16).

Dès que vous aurez accédé aux options des programmes, il conviendra de sélectionner la fonction «Minuterie» dans le menu supérieur. Pour ajouter un programme, appuyer sur la touche «Ajouter un programme» qui se trouve dans la partie inférieure de votre écran. Sélectionner ensuite le programme de votre choix. Il est ensuite possible de régler progressivement l'heure à laquelle vous souhaitez que la prise commute, les jours où vous voulez que le programme sélectionné soit actif et enfin, il est possible de définir si la prise doit s'enclencher ou se couper à l'heure que vous avez réglée. Après avoir sélectionné le programme, appuyer sur la touche «Sauvegarder» qui se trouve dans le coin supérieur droit de l'écran. Si vous souhaitez annuler le programme sélectionné, il faudra que vous vous rendiez dans le menu des programmes et que vous appuyiez sur le programme en question et que vous mainteniez la touche enfoncée. Confirmer ensuite l'annulation du programme.

Fonction de décompte du temps

La fonction du décompte du temps peut être paramétrée dans l'application EMOS GoSmart et ce, après avoir appuyé sur l'icône «Programmes» qui se trouve sur la page d'accueil de la prise, dans la partie inférieure de l'écran de votre appareil mobile (voir la Fig. 16).

Dès que vous aurez accédé aux options des programmes, il conviendra de sélectionner la fonction «Décompte du temps» dans le menu supérieur. Pour ajouter un programme, il faudra que vous sélectionniez le temps qui doit être pris en compte dans le Décompte. Le décompte devra être confirmé en appuyant sur la touche ☐ qui se trouve dans la partie inférieure de l'écran. Pour définir si la prise doit s'activer ou se désactiver à l'heure ayant été réglée, il suffira d'allumer/d'éteindre la prise. Si vous éteignez la prise, elle s'enclenchera une fois que l'intervalle de temps qui a été paramétré se sera écoulé. Au contraire, si vous allumez la prise, elle s'éteindra une fois que l'intervalle de temps qui a été paramétré se sera écoulé. Pour annuler le décompte, appuyer sur la touche ☐ qui se trouve dans l'onglet «Décompte».

Fonction de circulation

La fonction de la circulation est une option d'un programme dans lequel il est possible de définir le début et la fin de son intervalle et où il est également possible de définir combien de temps la prise doit rester allumée ou éteinte.

La fonction de la circulation peut être paramétrée dans l'application EMOS GoSmart et ce, après avoir appuyé sur l'icône «Programmes» qui se trouve sur la page d'accueil de la prise, dans la partie inférieure de l'écran de votre appareil mobile (voir la Fig. 16).

Dès que vous aurez accédé aux options des programmes, il conviendra de sélectionner la fonction «Circulation» dans le menu supérieur. Pour ajouter un programme, appuyer sur la touche «Ajouter la circulation» qui se trouve dans la partie inférieure de votre écran. Sélectionner ensuite la circulation que vous souhaitez. Il est possible de régler l'intervalle de toute la circulation, les jours où la circulation devra être active, ainsi que la période durant laquelle le programme devra être activé ou désactivé. Après avoir sélectionné le programme, appuyer sur la touche «Sauvegarder» qui se trouve dans le coin supérieur droit de l'écran. Si vous souhaitez annuler le programme sélectionné, il faudra que vous vous rendiez dans le menu des programmes et que vous appuyiez sur le programme en question et que vous mainteniez la touche enfoncée. Confirmer ensuite l'annulation du programme.

Exemple :

Nous allons régler une circulation dans l'intervalle courant de 6h00 à 8h00. Le temps d'activation sera réglé sur 30 minutes et le temps de désactivation sur 15 minutes.

La fiche sera allumée de 6h00 à 6h30 -> Éteinte de 6h30 à 6h45 -> Allumée de 6h45 à 7h15 -> Éteinte de 7h15 à 7h30 -> Allumée de 7h30 à 8h00 -> Ensuite, l'intervalle de la circulation sera arrivé à son terme et la prise se coupera.

Fonction de mode aléatoire

La fonction du mode aléatoire peut être paramétrée dans l'application EMOS GoSmart et ce, après avoir appuyé sur l'icône «Programmes» qui se trouve sur la page d'accueil de la prise, dans la partie inférieure de l'écran de votre appareil mobile (voir la Fig. 16).

Dès que vous aurez accédé aux options des programmes, il conviendra de sélectionner la fonction «Mode aléatoire» dans le menu supérieur. Pour ajouter un programme, appuyer sur la touche «Ajouter le mode aléatoire» qui se trouve dans la partie inférieure de votre écran. Il est possible de paramétrer l'intervalle de l'intégralité du mode aléatoire et les jours durant lesquels le mode aléatoire doit être actif. Après avoir sélectionné le programme, appuyer sur la touche «Sauvegarder» qui se trouve dans le coin supérieur droit de l'écran. Si vous souhaitez annuler le programme sélectionné, il faudra que vous vous rendiez dans le menu des programmes et que vous appuyiez sur le programme en question et que vous mainteniez la touche enfoncée. Confirmer ensuite l'annulation du programme.

Si vous paramétrez cette fonction, la prise se placera en mode aléatoire. Cela signifie donc que la prise s'allumera et s'éteindra de manière aléatoire. Pour les intervalles qui sont plus longs ou égaux à 1 heure, il sera de mise que la prise s'enclenchera dans un intervalle de 2 à 30 minutes à compter du début de l'intervalle ayant été paramétré et qu'elle s'éteindra 2 à 30 minutes avant que cet intervalle ne se soit écoulé.

Exemple :

Si vous réglez le mode sur un intervalle allant de 8h00 à 10h00, la prise s'enclenchera entre 8h02 et 8h30 et elle s'éteindra entre 9h30 et 9h58.

Pour les intervalles qui sont plus courts que 1 heure, il sera de mise que la prise s'activera dans un intervalle de 2 à X minutes et qu'elles s'éteindra à nouveau dans un intervalle de 2 à X minutes. La valeur X dépendra de la durée de l'intervalle qui a été paramétré pour la fonction. X = (Longueur de l'intervalle/2) - 2.

Exemple :

Si vous réglez le mode sur un intervalle allant de 8h00 à 8h30, votre dispositif s'enclenchera entre 8h02 et 8h13 et elle s'éteindra entre 8h17 et 8h28. Cet intervalle a été calculé comme étant X = (30/2) - 2 où la valeur de 30 correspond à la longueur totale de l'intervalle. Cela signifie donc que la longueur de votre intervalle pour l'activation/désactivation sera de 2 à 13 minutes.

Fonction d'arrêt avec temporisation

La fonction de l'arrêt avec temporisation est un réglage semi-automatique de la prise qui définit qu'après chaque activation manuelle, la prise se coupera après que le temps que vous aurez paramétré se sera écoulé.

La fonction de l'arrêt avec temporisation peut être paramétrée dans l'application EMOS GoSmart et ce, après avoir appuyé sur l'icône «Programmes» qui se trouve sur la page d'accueil de la prise, dans la partie inférieure de l'écran de votre appareil mobile (voir la Fig. 16).

Dès que vous aurez accédé aux options des programmes, il conviendra de sélectionner la fonction «Arrêt avec temporisation» dans le menu supérieur. Pour régler le mode d'arrêt avec temporisation, il est nécessaire de définir le temps souhaité et d'activer ensuite la fonction en appuyant sur la touche. Dès que la fonction est activée, il est possible de la désactiver en appuyant une nouvelle fois sur la même touche.

Exemple :

Si vous paramétrez le temps de l'arrêt avec temporisation sur 30 minutes et que vous activez la fonction à l'aide de la touche ☐, après chaque activation de la prise, que ce soit en manuel directement sur la prise ou dans l'application EMOS GoSmart, la prise se coupera après que votre intervalle de temps se sera écoulé.

Fonction Lever/Coucher du soleil

La fonction Lever/Coucher du soleil est un réglage dans le cadre duquel il est possible de régler l'activation/désactivation de la prise et ce, avant, après ou au moment du lever/du coucher du soleil.

La fonction Lever/Coucher du soleil peut être paramétrée dans l'application EMOS GoSmart et ce, après avoir appuyé sur l'icône «Programmes» qui se trouve sur la page d'accueil de la prise, dans la partie inférieure de l'écran de votre appareil mobile. Dès que vous aurez accédé aux options des programmes, il conviendra de sélectionner la fonction «Lever/Coucher du soleil» dans le menu supérieur. Pour paramétrer ce mode, il est nécessaire de définir les jours durant lesquels la fonction sera active et de définir si la fonction doit s'activer avant, après ou au moment du lever/coucher du soleil. Ensuite, il vous suffira d'activer la fonction en appuyant sur la touche. Dès que la fonction est activée, il est possible de la désactiver en appuyant une nouvelle fois sur la même touche.

Exemple :

Si vous paramétrez la prise pour qu'elle s'enclenche 2 heures avant le lever du soleil et qu'elle se coupe une heure avant le coucher du soleil, cela signifie que si le soleil se lève à 6h38, la prise s'activera à 4h38. Et si le soleil se couche à 20h48, elle s'éteindra à 19h48.

Mesure de la consommation

La prise peut également être utilisée pour mesurer votre consommation. La consommation du dispositif que vous avez raccordé à la prise peut être surveillée dans l'application EMOS GoSmart.

Si, sur la page d'accueil de l'application, vous appuyez sur l'item ⚙, vous vous retrouverez dans le récapitulatif de la consommation d'énergie. La consommation d'énergie est sauvegardée au jour le jour et ce, dans la partie inférieure de l'écran.

Réglage de l'indication par LED de la prise

Sur cette prise intelligente, il est possible de définir 4 modes différents pour l'indication par LED.

Ces différents mode sont les suivants :

1. L'indicateur par LED indique ON/OFF – Si la prise est enclenchée -> L'indicateur par LED est allumé. Si la prise est éteinte -> L'indicateur par LED ne sera pas allumé.

2. L'indicateur par LED indique le contraire de ON/OFF – Si la prise est enclenchée -> L'indicateur par LED n'est pas allumé. Si la prise est éteinte -> L'indicateur par LED est allumé.

3. Indicateur par LED éteint – L'indicateur est allumé lorsque la prise est éteinte et lorsqu'elle est allumée.
4. Indicateur par LED allumé – L'indicateur est allumé lorsque la prise est éteinte et lorsqu'elle est allumée. Ces différents modes peuvent être paramétrés dans les Options de la prise. Dans l'application EMOS GoSmart, cet item se trouve sur la page d'accueil de la prise, dans la partie inférieure de l'écran de votre appareil mobile (voir la Fig. 16).

⚠️ Avertissements de sécurité

• Ne pas intervenir dans la structure de la prise.
• Ne pas utiliser une prise qui serait endommagée/détériorée.
• Ne pas raccorder deux prises ou plus les unes aux autres.
• Ne branchez que des bouchons en caoutchouc sur la prise avec une fiche IP44.
• Ne pas dépasser la charge maximale admise pour la prise.
• Toute utilisation incorrecte peut entraîner un accident par choc électrique ou un risque d'incendie.
• Faire attention aux informations figurant sur la plaque signalétique des appareils électriques que vous souhaitez connecter à cet appareil. La puissance absorbée maximale de tous les appareils électriques connectés au dispositif ne peut pas dépasser 3 680 W (courant max. de 16 A). Charge inductive max. 2.5 A.
• Cet appareil n'a pas été conçu pour être utilisé par des personnes (enfants compris) qui ont des capacités physiques et/ou sensorielles limitées, qui ont des troubles mentaux ou qui ne sont pas suffisamment expérimentées, à moins qu'elles ne soient sous la surveillance d'une personne qui est responsable de leur sécurité ou qu'une telle personne leur ait fait suivre une formation relative à l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Toute utilisation de cet appareil qui est différente de celles qui sont spécifiées dans les différents paragraphes de cette notice pourra déboucher sur une détérioration du produit et sera liée à des risques tels qu'un court-circuit, un accident par choc électrique, etc. Il est interdit de modifier ou d'adapter cet appareil ! Les avertissements de sécurité doivent être impérativement respectés.

Par la présente, EMOS spol. s r. o. déclare que l'équipement radio de type P5552 est conforme à la directive 2014/53/UE.

Le texte intégral de la déclaration de conformité de l'UE est disponible à

l'adresse Internet suivante: http://www.emos.eu/download.

Ne pas jeter avec les ordures ménagères. Utilisez des points de collecte spéciaux pour les déchets tries. Contactez les autorités locales pour obtenir des informations sur les points de collecte. Si les appareils électroniques sont mis en décharge, des substances dangereuses peuvent atteindre les eaux souterraines et, par la suite, la chaîne alimentaire, où elles peuvent affecter la santé humaine.
