INSTRUKCJA OBSŁUGI P5552 Emos

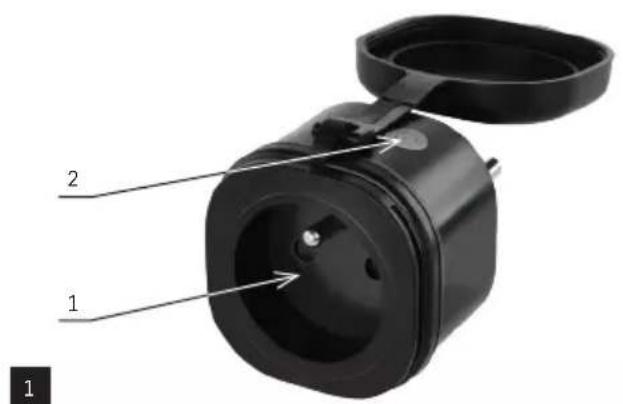

2. Wyłącznik On/O/przycisk do parowania

Parametry techniczne Napięcie: 250 V~/50 Hz Maksymalne obciążenie: 16 (2,5) A, ∑ 3 680 W Częstotliwość Wi-Fi: 2,4 GHz Wi-Fi standard: IEEE 802.11 b/g/n Stopień ochrony: IP44 Mechanizmy bezpieczeństwa: OPEN/WEP/WPA-PSK/WPA2-PSK Sterowanie: Wi-Fi, Bluetooth Funkcje Możliwość sterowania ręcznego albo automatycznego11 Funkcja timera Funkcja odliczania Funkcja rotacji Funkcja trybu przypadkowego Funkcja opóźnionego wyłączenia Funkcja Wschód/Zachód Miernik zużycia energii Wskaźnik stanu gniazda Połączenie gniazda z telefonem komórkowym

1. Do podłączenia Twojego gniazda Smart do telefonu komórkowego będziesz potrzebować aplikacji EMOS GoSmart, którą

pobierzesz z Twojego Google play (Android) albo App Store (iOS) (patrz rys.2).

2. Gniazdo obsługuje tylko 2,4 GHz Wi-Fi (nie obsługuje 5GHz) (patrz rys. 3).

3. Otwórz aplikacje EMOS GoSmart i potwierdź zasady ochrony danych osobowych oraz kliknij na Zgadzam się (patrz rys. 4).

4. Aby wejść do aplikacji EMOS GoSmart zarejestruj się. Jeżeli masz już konto do aplikacji, to zaloguj się swoim e-mailem i hasłem (patrz rys. 5 i 6).

5. Po zalogowaniu do aplikacji naciśnij mały plus w prawym górnym rogu Twojego wyświetlacza. Po naciśnięciu wyświetli

Ci się rozwijane menu z zakładką Dodaj urządzenie. Aby kontynuować kliknij na tę zakładkę (patrz rys. 7).

6. Jak tylko klikniesz zakładkę Dodaj urządzenie, przejdź do wyboru urządzenia, które chcesz dodać. Aby dodać gniazdo

Smart, naciśnij zakładkę GoSmart w lewej kolumnie i wybierz urządzenie Smart socket IP44 IP-3005F w prawej części wyświetlacza (patrz rys. 8).

7. Po wybraniu urządzenia Gniazdo Twoja aplikacja przejdzie do zadania nazwy i hasła do Twojej sieci (patrz rys. 9).

8. W tym punkcie podłącz gniazdo Smart do zasilania. Po podłączeniu naciśnij przycisk ON/OFF i przytrzymaj go przez

5sekund. Przycisk zacznie szybko migać. Powinieneś też usłyszeć włączenie (patrz rys. 10, 11, 12). 9. Następnie kliknij na potwierdzenie tego, że Twój wyłącznik miga szybko i naciśnij przycisk Dalej (patrz rys. 12). Aplikacja zacznie wyszukiwać dostępne urządzenia wokolicy (patrz rys. 13). 10. Aplikacja znajdzie Twoje gniazdo Smart. Kliknij na przycisk Dodaj, a następnie w dolnej części wyświetlacza na przycisk Gotowe (patrz rys. 14, 15). W ten sposób dodasz swoje gniazdo Smart do swojej aplikacji i możesz zacząć je sterować i ustawiać zgodnie ze swoimi wymaganiami (patrz rys. 16). Sterowanie za pomocą Bluetooth Urządzeniem można też sterować za pomocą Bluetooth. Warunkiem jest, aby urządzenie było podłączone do aplikacji EMOS GoSmart przez wybranie opcji BLE + WiFi przy podłączaniu urządzenia (patrz rys. 8). Jak tylko urządzenie zostanie podłączone w ten sposób, będzie można nim sterować zarówno za pomocą Wi-Fi jak i Bluetooth. Użytkownik musi się jednak liczyć z tym, że Bluetooth ma ograniczony zasięg. Funkcja timera Funkcje timera można ustawić w aplikacji EMOS GoSmart po naciśnięciu ikony Programy na stronie głównej gniazda w dolnej części wyświetlacza Twojego urządzenia mobilnego (patrz rys. 16). Jak tylko wejdziesz do ustawień programów, to w górnym menu funkcji wybierz funkcję Timer. Aby dodać program naciśnij przycisk Dodaj program w dolnej części Twojego wyświetlacza. Następnie wybierz wymagany przez Ciebie program. Kolejno możesz ustawić czas, w którym chcesz, aby gniazdo się włączało, dni, w których chcesz, aby wybrany przez Ciebie program był aktywny i na koniec ustaw, czy gniazdo w zadanym przez Ciebie czasie ma się wyłączyć albo włączyć. Po wybraniu programu naciskamy w prawym górnym rogu wyświetlacza przycisk Zapisz. Jeżeli chcesz skasować wybrany przez siebie program, to w menu programów naciśnij i przytrzymaj wybrany program, a następnie potwierdź jego skasowanie. Funkcja odliczania Funkcję odliczania można ustawić w aplikacji EMOS GoSmart po kliknięciu na ikonę Programy na stronie głównej gniazda wdolnej części wyświetlacza Twojego urządzenia mobilnego (patrz rys. 16). Jak tylko wejdziesz do ustawień programów, to w górnym menu funkcji wybierz funkcję Odliczanie. Aby dodać program, wy- bierz wybrany przez siebie czas do Odliczania. Odliczanie potwierdź naciśnięciem przycisku w dolnej części wyświetlacza. Aby wybrać, czy za dany czas gniazdo ma się wyłączyć albo włączyć wystarczy gniazdo wyłączyć/włączyć. Jeżeli gniazdo wyłączymy, to po ustawionym przez Ciebie czasie gniazdo się włączy. Jeżeli jednak włączysz gniazdo, to po ustawionym przez Ciebie czasie gniazdo się wyłączy. Aby skasować odliczanie naciśnij w zakładce Odliczanie przycisk . Funkcja rotacji Funkcja rotacji jest ustawieniem takiego programu, w którym można ustawić początek i koniec jego okresu i jednocześnie dla tego programu można ustawić czas na jak długo gniazdo ma być włączone i wyłączone. Funkcję rotacji można ustawić w aplikacji EMOS GoSmart po kliknięciu na ikonę Programy na stronie głównej gniazda wdolnej części wyświetlacza Twojego urządzenia mobilnego (patrz rys. 16). Jak tylko wejdziesz do ustawień programów, to w górnym menu funkcji wybierz funkcję Rotacja. Aby dodać program naciśnij przycisk Dodaj rotacje w dolnej części Twojego wyświetlacza. Następnie wybierz wymaganą przez siebie rotację. Możesz ustawić okres całej rotacji, dni, w których ta rotacja będzie aktywna oraz ustawić czas, w którym program będzie włączony i wyłączony. Po wybraniu programu naciskamy w prawym górnym rogu wyświetlacza na przycisk Zapisz. Jeżeli chcesz skasować wybrany przez siebie program, to w menu programów naciśnij i przytrzymaj wybrany przez siebie program, anastępnie potwierdź skasowanie. Przykład:12 Ustawiamy rotację w okresie 6:00–8:00. Czas włączenia ustawiamy na 30 minut, a czas wyłączenia na 15 minut. Gniazdo będzie włączone w czasie 6:00–6:30 -> Wyłączone wczasie 6:30–6:45 -> Włączone w czasie 6:45–7:15 -> Wy- łączone w czasie 7:15–7:30 -> Włączone w czasie 7:30–8:00 -> Potem kończy się cały czas rotacji i gniazdo wyłączy się. Funkcja trybu przypadkowego Funkcje trybu przypadkowego można ustawić w aplikacji EMOS GoSmart po kliknięciu ikony Programy na stronie głównej gniazda w dolnej części wyświetlacza Twojego urządzenia mobilnego (patrz rys. 16). Jak tylko wejdziesz do ustawień programów, to w górnym menu funkcji wybierz funkcję Tryb przypadkowy. Aby dodać program naciśnij przycisk Dodaj tryb przypadkowy w dolnej części Twojego wyświetlacza. Można ustawić okres całego Trybu przypadkowego i dni, w których Twój Tryb przypadkowy będzie aktywny. Po wybraniu programu naciskamy w prawym górnym rogu wyświetlacza na przycisk Zapisz. Jeżeli chcesz skasować wybrany przez siebie program, to w menu programów naciśnij i przytrzymaj wybrany przez siebie program, a następnie potwierdź skasowanie. Po ustawieniu tej funkcji gniazdo znajdzie się w trybie przypadkowym, dzięki któremu Twoje gniazdo będzie się włączać i wyłączać przypadkowo. Dla okresów czasu, które są dłuższe albo równe 1 godzinie obowiązuje to, że gniazdo włączy się w czasie 2–30 minut od początku ustawionego okresu i wyłączy na 2–30 przed zakończeniem ustawionego okresu czasu. Przykład: Jeżeli ustawimy tryb na okres od 8:00 do 10:00, to gniazdo włączy się w czasie od 8:02–8:30, a wyłączy w czasie 9:30–9:58. Dla okresów, które są krótsze od 1 godziny obowiązuje to, że gniazdo włączy się w czasie 2–X minut i wyłączy znowu w czasie 2–X. Wartość X wynika z długości ustawionego okresu całej funkcji. X = (Długość okresu/2) - 2. Przykład: Jeżeli ustawimy tryb na okres 8:00–8:30, to Wasze urządzenie włączy się w czasie 8:02–8:13, a wyłączy w czasie 8:17–8:28. Ten okres można wyliczyć jako X = (30/2) – 2, gdzie wartość 30 odpowiada długości całego okresu. I dlatego Twój okres włączenia/wyłączenia ma długość 2–13 minut. Funkcja opóźnionego wyłączenia Funkcja opóźnionego wyłączenia jest półautomatycznym ustawieniem gniazda tak, aby po każdym ręcznym włączeniu gniazdo wyłączyło się po zaprogramowanym przez Ciebie czasie. Funkcję opóźnionego wyłączenia można ustawić w aplikacji EMOS GoSmart po kliknięciu na ikonę Programy na stronie głównej gniazda w dolnej części wyświetlacza Twojego urządzenia mobilnego (patrz rys. 16). Jak tylko wejdziesz do ustawień programów, to w górnym menu funkcji wybierz funkcję Opóźnione wyłączenie. Aby ustawić Tryb opóźnienia trzeba ustawić wybrany przez Ciebie czas, a następnie aktywować funkcje za pomocą przycisku . Jak tylko funkcja zostanie aktywowana, to można ją skasować tym samym przyciskiem. Przykład: Jeżeli ustawisz czas Opóźnionego wyłączenia na 30 minut i aktywujesz funkcję za pomocą przycisku to po każdym włą- czeniu, albo ręcznie na gniazdku albo w aplikacji EMOS GoSmart, gniazdo wyłączy się po upływie wybranego przez Ciebie czasu. Funkcja Wschód/Zachód Funkcja Wschód/Zachód jest ustawieniem, przy którym można wybrać włączenie/wyłączenie gniazdka przed, po albo wchwili wschodu/zachodu Słońca. Funkcję Wschód/Zachód można ustawić w aplikacji EMOS GoSmart po wybraniu ikony programy na stronie głównej gniazdka w dolnej części wyświetlacza Twojego urządzenia mobilnego. Jak tylko przejdziesz do ustawień programów, to w górnym menu funkcji wybierz funkcję Wschód/Zachód. Do ustawienia trybu konieczne jest ustawienie wybranych przez Ciebie dni, w których ta funkcja będzie aktywna i to, czy funkcję chcesz aktywować przed, po albo w chwili wschodu/zachodu Słońca. Następnie wystarczy aktywować funkcję za pomocą przycisku . Po takim aktywowaniu funkcji możesz ją skasować ponownym naciśnięciem tego samego przycisku. Przykład: Jeżeli ustawisz gniazdko do włączenia na 2 godziny przed wschodem i wyłączenia na godzinę przed zachodem, to ponie- waż Słońce wschodzi o 6:38, gniazdko włączy się o godzinie 4:38. Jeżeli Słońce zachodzi o 20:48, to gniazdko wyłączy się ogodzinie 19:48. Miernik zużycia energii Gniazdo można też wykorzystać do pomiaru zużytej energii. Zmierzone zużycie energii przez Twoje urządzenie podłączone do gniazda możesz monitorować w aplikacji EMOS GoSmart. Jeżeli w aplikacji na stronie głównej gniazda naciśniesz zakładkę , to przejdziesz do przeglądu zużycia energii. Zużycie energii jest zapisywane dniami w dolnej części ekranu. Ustawienie wskaźnika LED w gnieździe Wskaźnik LED gniazda Smart można ustawić w jednym z 4trybów. Tymi trybami są:

1. Wskaźnik LED oznacza ON/OFF – Jeżeli gniazdo jest włączone -> wskaźnik LED świeci. Jeżeli gniazdo jest wyłączone

-> wskaźnik LED nie świeci.

2. Wskaźnik LED oznacza odwrotnie ON/OFF – Jeżeli j gniazdo jest włączone -> wskaźnik LED nie świeci. Jeżeli gniazdo

jest wyłączone -> wskaźnik LED świeci.

3. Wskaźnik LED wyłączony – Wskaźnik świeci, kiedy gniazdo jest wyłączone i kiedy jest włączone.

4. Wskaźnik LED włączony – Wskaźnik nie świeci, kiedy gniazdo jest wyłączone i kiedy jest włączone.

Te tryby można ustawić w Ustawieniach gniazda. Zakładka znajduje się w aplikacji EMOS GoSmart na stronie głównej gniazda w dolnej części wyświetlacza Twojego urządzenia mobilnego (patrz rys. 16).13 Ostrzeżenia bezpieczeństwa

• Nie ingerujemy do konstrukcji gniazda.

• Nie korzystamy z uszkodzonego gniazda.

• Nie łączymy dwóch, lub więcej gniazd.

• Do gniazda podłączać tylko gumowe wtyczki kabli z wtyczką IP44.

• Nie przekraczamy maksymalnego dopuszczalnego obciążenia gniazda.

• Błędne użytkowanie może spowodować porażenie prądem elektrycznym albo zagrożenie pożarem.

• Zwracamy uwagę na dane na tabliczkach znamionowych podłączanych do gniazda urządzeń elektrycznych. Maksymalny pobór energii odbiorników elektrycznych podłączonych do gniazda nie może przekroczyć 3 680 W (maks. prąd 16 A). Obciążenie indukcyjne może być maks. 2.5 A.

• To urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci), którym brak predyspozycji zycznych, umysłowych albo mentalnych oraz brak wiedzy albo doświadczenia uniemożliwia bezpieczne korzystanie z tego wyro- bu, jeżeli nie jest nad nimi sprawowany nadzór albo, jeżeli nie zostały poinstruowane, co do zasad korzystania z tego produktu przez osobę, która jest odpowiedzialna za ich bezpieczeństwo. Konieczne jest zapewnienie takiej opieki nad dziećmi, żeby nie mogły się bawić tym wyrobem.

• Jakiekolwiek inne użytkowanie tego urządzenia, niż to, które opisano w poprzednich częściach tej instrukcji może dopro- wadzić do uszkodzenia tego wyrobu i wiąże się z takimi niebezpieczeństwami jak powstanie zwarcia, porażenie prądem elektrycznym itp. urządzenie nie może być przerabiane, ani modykowane w jakikolwiek sposób! Trzeba bezwarunkowo stosować się do wszystkich zaleceń bezpieczeństwa. EMOS spol. s r. o. niniejszym oświadcza, że typ urządzenia radiowego P5552 jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: http://www.emos.eu/download. Zgodnie z przepisami Ustawy o ZSEiE zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, chcąc pozbyć się sprzętu elektronicznego i elektrycz- nego, jest zobowiązany do oddania go do punktu zbierania zużytego sprzętu. W sprzęcie nie znajdują się składniki niebezpieczne, które mają szczególnie negatywny wpływ na środowisko i zdrowie ludzi. FR|BE | Prise intelligente, IP44 Description du produit (voir la Fig. 1)
