Marque	Hansgrohe
Modèle	ShowerTablet Select 300
Type de produit	Système de douche thermostatique
Matériau	Chrome ou blanc/chrome (selon référence)
Entraxe de raccordement	150 ± 12 mm
Pression de service autorisée	max. 1 MPa (10 bar)
Pression de service conseillée	0,1 – 0,5 MPa
Température maximale eau chaude	60 °C
Désinfection thermique	70 °C pendant 4 minutes
Raccordement	G 1/2, froide à droite, chaude à gauche
Fonction Safety	Limitation de température réglable (max. 42 °C)
Dispositif anti-retour	Intégré
Entretien annuel	Vérification des clapets anti-retour
Nettoyage	Produits non abrasifs, pas de silicone acétique
Pièces détachées	Cartouche thermostatique, clapets, filtres disponibles

FOIRE AUX QUESTIONS - ShowerTablet Select 300 Hansgrohe

Comment installer le ShowerTablet Select 300 ?

Le montage doit être réalisé par un personnel qualifié. Porter des gants de protection. Vérifier que la surface de fixation est plane et que le mur n'est pas fragile. Respecter les normes d'installation en vigueur. L'entraxe de raccordement est de 150 ± 12 mm. Raccorder l'eau froide à droite et l'eau chaude à gauche (G 1/2).

Comment régler la température maximale avec la fonction Safety ?

La fonction Safety permet de prérégler une température maximale, par exemple 42 °C. Après le montage, un étalonnage peut être nécessaire si la température mesurée diffère de celle affichée. Consultez la notice pour la procédure exacte.

Que faire si l'eau ne coule pas assez ?

Vérifiez la pression d'alimentation (conseillée : 0,1 – 0,5 MPa). Nettoyez les filtres situés devant le mitigeur thermostatique et sur la cartouche. Nettoyez également le joint-filtre entre la douchette et le flexible.

Comment nettoyer le système de douche ?

Utilisez des produits non abrasifs. Ne pas utiliser de silicone contenant de l'acide acétique. La notice conseille de nettoyer régulièrement les clapets anti-retour et de désinfecter thermiquement à 70 °C pendant 4 minutes.

Que faire si la température à la sortie ne correspond pas au réglage ?

Vérifiez que le thermostat a été réglé et que la température d'eau chaude est comprise entre 42 °C et 60 °C. Si nécessaire, procédez à un étalonnage selon la notice.

Est-il possible de remplacer la cartouche thermostatique ?

Oui, la cartouche thermostatique est une pièce détachée disponible. En cas d'entartrage ou de dysfonctionnement, elle peut être changée. Consultez la notice pour le démontage.

À quelle fréquence vérifier les clapets anti-retour ?

Les clapets anti-retour doivent être examinés au moins une fois par an conformément à la norme EN 806-5 ou aux dispositions nationales. Un clapet encrassé ou défectueux peut provoquer des circulations inverses.

Quelle pression d'eau est recommandée ?

La pression de service conseillée est de 0,1 à 0,5 MPa (soit 1 à 5 bars). La pression maximale autorisée est de 1 MPa (10 bars). Une pression trop basse peut réduire le débit.

Puis-je utiliser un nettoyant vinaigre ou détartrant ?

Il est recommandé d'éviter les produits contenant de l'acide acétique (vinaigre). Utilisez des produits non abrasifs adaptés aux surfaces chromées. Pour le détartrage, privilégiez la désinfection thermique à 70 °C.

Le produit est-il compatible avec un chauffe-eau instantané ?

Oui, mais si le chauffe-eau instantané ne s'allume pas, vérifiez les filtres et les clapets anti-retour. Il peut être nécessaire de démonter le réducteur de débit de la douchette si le débit est insuffisant.

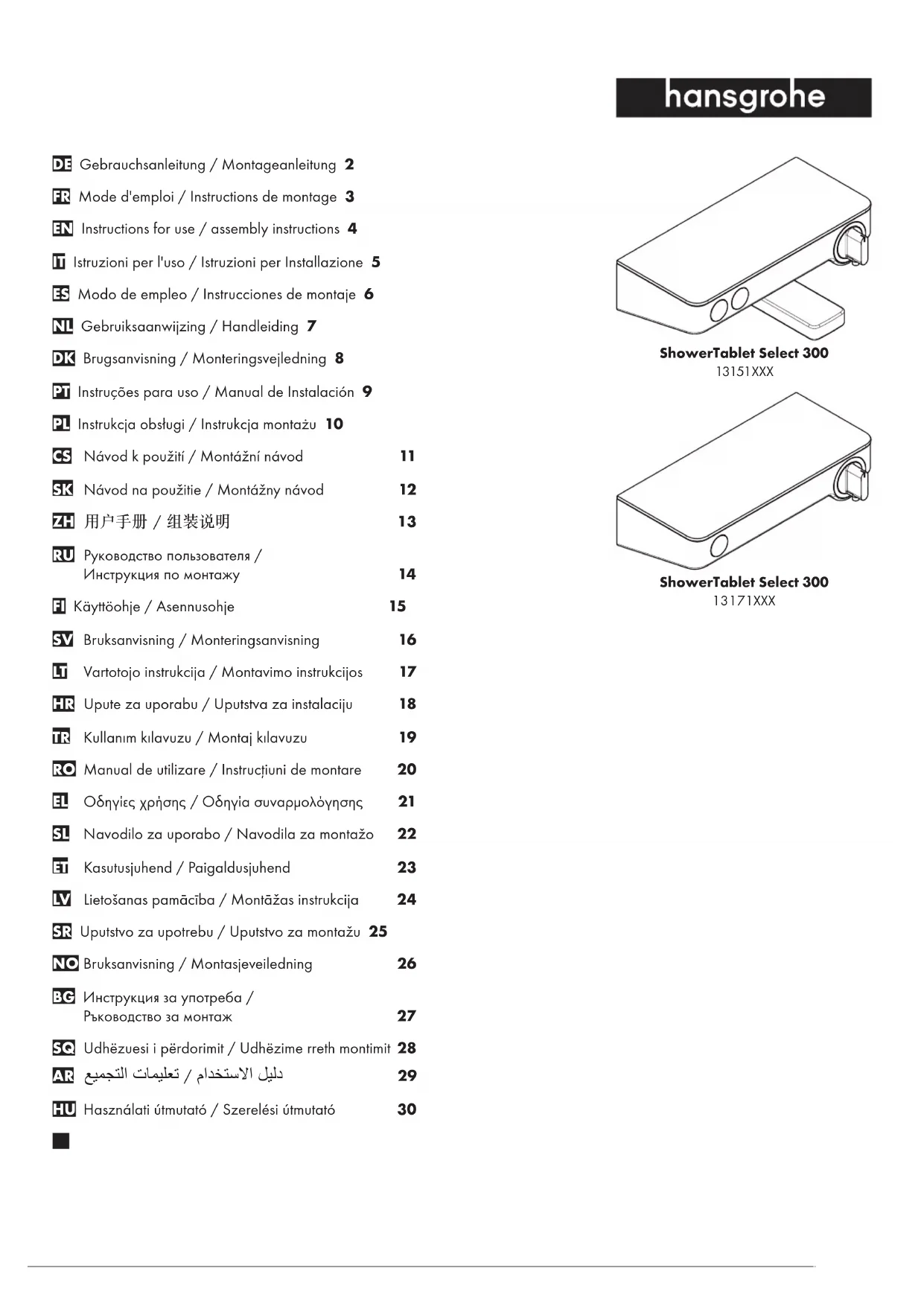

MODE D'EMPLOI ShowerTablet Select 300 Hansgrohe

FR Mode d'emploi / Instructions de montage 3

⚠ Lors du montage, porter des gants de protection pour éviter toute blessure par écrasement ou coupure.

⚠ Le produit ne doit servir qu'à se laver et à assurer l'hygiène corporelle.

Il est interdit aux enfants ainsi qu'aux adultes ayant des insuffisantes physiques, psychiques et/ou motoriques d'utiliser la douche sans surveillance. De même, il est interdit à des personnes sous influence d'alcool ou de drogues d'utiliser la douche.

⚠ Il est conseillé d'équilibrer les pressions de l'eau chaude et froide.

Instructions pour le montage

• Avant son montage, s'assurer que le produit n'a subi aucun dommage pendant le transport Après le montage, tout dommage de transport ou de surface ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés, rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays concerné doivent être respectées.
• Lors du montage de ce produit par du personnel qualifié, veiller à ce que la surface de fixation soit bien plane dans toute la zone de fixation (pas de dépassement de joints ou de déport de carreaux), à ce que le mur se prête au montage du produit et ne présente aucun point fragile.
• Le produit n'est pas prévu pour une utilisation en liaison avec un bain à vapeur
• Au cas où les raccordements d'eau ne seraient pas définitivement montés, la robinetterie doit être installée en plus avec 2 à 4 vis. (voir pages 2, Fig. A1 - A11) Pour ce type d'installation, veiller à ne pas percer de conduite d'eau ! Si les raccordements d'eau sont définitivement montés, des vis supplémentaires sont superflues (voir pages 3, Fig. B1 - B11)

Informations techniques

Pression de service autorisée: max. 1 MPa

Pression de service conseillée: 0,1 - 0,5 MPa

Pression maximum de contrôle: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Température d'eau chaude: max. 60°C

Dimension d'arrivée: 150±12 mm

Raccordement G 1/2: froide à droite - chaude à gauche

Désinfection thermique: 70°C / 4 min

- Avec dispositif anti-retour

- Le produit est exclusivement conçu pour de l'eau potable!

Description du symbole

Ne pas utiliser de silicone contenant de l'acide acétique!

max. Safety Function (voir pages 3.5) ≈42°C

Grâce à la fonction Safety, il est possible de prérégler la température maximale par exemple max. 42° C souhaitée.

Etalonnage (voir pages 54)

Le montage terminé, contrôler la température de l'eau puisée au mitigeur thermostatique. Un étalonnage est nécessaire si la température de l'eau mitigée mesurée au point de puisage diffère sensiblement de celle affichée sur le thermostat.

Entretien (voir pages 36)

• Les clapets anti-retour doivent être examinés régulièrement conformément à la norme EN 806-5 ou conformément aux dispositions nationales ou régionales quant à leur fonction (au moins une fois par an).
• Pour assurer le mouvement facile de l'élément thermostatique, le thermostat devrait être placé de temps en temps en position très chaude et très froide.

Dimensions (voir pages 68)

Diagramme du débit (voir pages 33)

① Sortie douche
② Bec déverseur

Pièces détachées (voir pages 39)

XXX = Couleurs

000 = Chromé

400 = Blanc/Chromé

Nettoyage (voir pages 40)

Démontage (voir pages 34)

Instructions de service (voir pages 40)

Classification acoustique et débit (voir pages 59)

Dysfonctionnement	Origine	Solution
Pas assez d ́eau	- Pression d ́ alimentation insuffisante	- Contrôler la pression
	- Filtre de l ́ élément thermostatique encrassé	- Nettoyer les filtres devant le mitigeur thermostatique et sur la cartouche
	- Joint-filtre de douchette encrassé	- Nettoyer le joint-filtre entre la douchette et le flexible
Circulation opposée, l ́eau chaude est comprimée dans l ́ arrivée d ́ eau froide et vice versa avec robinet fermé	- Clapet anti-retour encrassé ou défectueux	- Nettoyer le clapet anti-retour ou le changer éventuellement
La température à la sortie ne correspond pas à la température de réglage	- Le thermostat n ́ a pas été réglé	- Régler le thermostat
	- Température d'eau chaude trop basse, pas d ́ eau froide	- Augmenter la température d ́ eau chaude entre 42°C et 60°C
Le réglage de la température n ́ est pas possible	- Cartouche thermostatique entartrée	- Changer la cartouche thermostatique
Le chauffe-eau instantané ne s ́ allume pas lors de l ́ utilisation du thermostat	- Filtres encrassés	- Nettoyez / changez les filtres
	- Clapet anti-retour bloque	- Changez le clapet antiretour
	- Réducteur de débit non démonté	- Démonter le réducteur de débit de la douchette
La douchette ou le bec verseur goutte	- De la saleté ou de l ́incrustation sur le siège, mécanisme d ́ arrêt défectueux,	- Changez le mécanisme d ́ arrêt
