EUM100 - Non catégorisé HAGER - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Disjoncteur différentiel
Intensité nominale	100 A
Tension nominale	230/400 V
Caractéristiques de protection	Protection contre les surcharges et les courts-circuits
Normes de sécurité	Conforme aux normes IEC 61008 et IEC 60947
Utilisation	Installation dans des tableaux électriques pour la protection des circuits
Maintenance	Vérification régulière de l'état et du fonctionnement
Dimensions	Standard, adapté aux installations électriques courantes
Garantie	Consulter le fournisseur pour les conditions de garantie

FOIRE AUX QUESTIONS - EUM100 HAGER

Quel est le but du HAGER EUM100 ?

Le HAGER EUM100 est un appareil conçu pour des applications spécifiques dans le domaine électrique, offrant des fonctionnalités avancées pour la gestion de l'énergie.

Comment installer le HAGER EUM100 ?

Pour installer le HAGER EUM100, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de couper l'alimentation électrique avant l'installation.

Que faire si le HAGER EUM100 ne s'allume pas ?

Vérifiez que l'appareil est correctement alimenté et que les connexions sont sécurisées. Si le problème persiste, consultez le service clientèle.

Comment réinitialiser le HAGER EUM100 ?

Pour réinitialiser le HAGER EUM100, localisez le bouton de réinitialisation sur l'appareil et maintenez-le enfoncé pendant environ 10 secondes.

Y a-t-il des mises à jour logicielles disponibles pour le HAGER EUM100 ?

Oui, des mises à jour logicielles peuvent être disponibles. Vérifiez sur le site Web de HAGER pour télécharger la dernière version.

Le HAGER EUM100 est-il compatible avec tous les systèmes électriques ?

Le HAGER EUM100 est conçu pour être compatible avec la plupart des systèmes électriques, mais il est recommandé de vérifier la compatibilité avant installation.

Où puis-je trouver le manuel d'utilisation du HAGER EUM100 ?

Le manuel d'utilisation du HAGER EUM100 est disponible sur le site officiel de HAGER, dans la section de support ou de documentation.

Comment contacter le service clientèle pour le HAGER EUM100 ?

Vous pouvez contacter le service clientèle de HAGER par téléphone ou par email, dont les coordonnées sont disponibles sur leur site officiel.

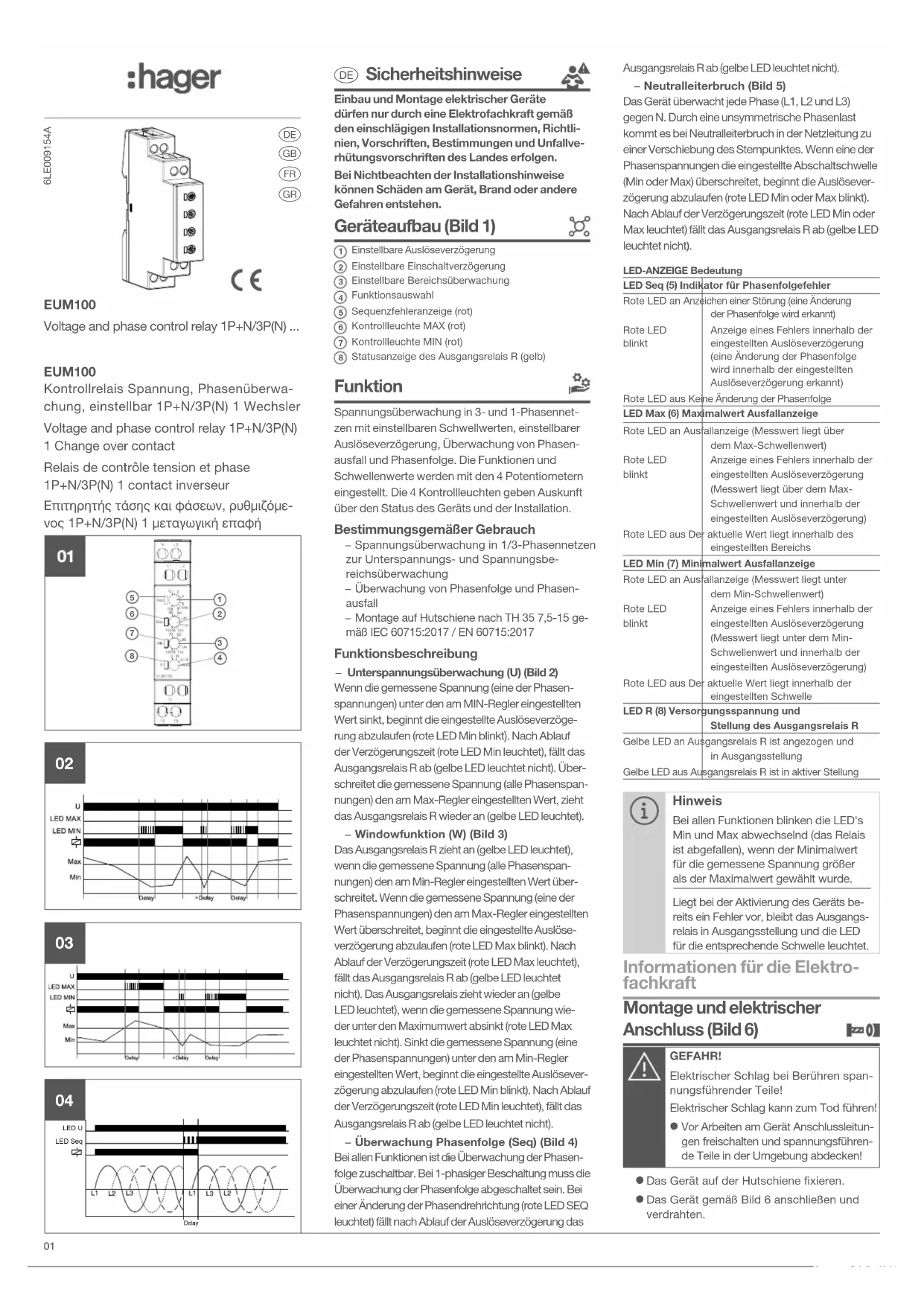

MODE D'EMPLOI EUM100 HAGER

Connect and wire the device according to Figure 6. a Consignes de sécurité L’installation et le montage d’appareils électriques doivent uniquement être eectués par des électriciens qualifiés, en conformité avec les normes d’installation et dans le res- pect des directives, dispositions et consignes de sécurité et de prévention des accidents en vigueur dans le pays. Le non-respect des consignes d’installation peut entraîner des dommages sur l’appareil, un incendie ou présenter d’autres dangers. Composition de l’appareil (image 1)

Délai de déclenchement réglable

Temporisation de démarrage réglable

Surveillance de zone réglable

Sélection des fonctions

Indicateur de défaillance de séquence (rouge)

Témoin lumineux MAX (rouge)

Témoin lumineux MIN (rouge)

LED d’état de la sortie relais R (jaune) Fonction Le relais surveille la tension dans les réseaux tripha- sés et monophasés, il possède: des valeurs seuils réglables et une temporisation de déclenchement réglable. La fonction séquence (Seq) permet de sur- veiller l'ordre des phases et la perte de phase. Les fonctions et les valeurs seuils sont réglées à l’aide des quatre potentiomètres. Les 4 voyants (LED) four- nissent des informations sur l’état de l’appareil. Utilisation conforme − Surveillance de la sous-tension et d'une plage de tension dans les réseaux monophasés/triphasés. − Surveillance de l'ordre des phases et de la perte de phase − Montage sur rail DIN selon TH 35 7,5-15 conformément à CEI60715:2017/EN60715:2017 Description fonctionnelle − Surveillance de sous-tension (U) (image2) Lorsque la tension mesurée (l’une des tensions de phase) est en dessous de la valeur minimale défi- nie, le délai de déclenchement réglé commence (la LED rouge Min clignote). Une fois le délai écoulé (la LED rouge Min est allumée), le relais de sortie R passe en position active (la LED jaune R s'éteint). Le relais de sortie R passe à nouveau en position initiale lorsque la tension mesurée (toutes les ten- sions de phase) dépasse la valeur maximale définie (la LED jaune R s’allume). − Fonction Window (W) (image 3) Le relais de sortie R passe en position initiale (la LED jaune R s’allume) lorsque la tension mesurée (toutes les tensions de phase) est au-dessus de la valeur minimale définie. Si la tension mesurée (l’une des ten- sions de phase) dépasse la valeur maximale définie , le délai de déclenchement réglé commence (la LED rouge Max clignote). Une fois le délai écoulé (la LED rouge Max est allumée), le relais de sortie R passe en position active (la LED jaune s'éteint). Le relais de sor- tie R passe à nouveau en position initiale (la LED jaune R s’allume) lorsque la tension mesurée se trouve en dessous de la valeur maximale (la LED rouge Max s'éteint). Si la tension mesurée (l’une des tensions de phase) est en dessous de la valeur minimale définie , le délai de déclenchement réglé commence (la LED rouge Min clignote). Une fois le délai écoulé (la LED rouge Min est allumée), le relais de sortie R passe en position active (la LED jaune R s'éteint).03 − Surveillance de la séquence de phases (Seq) (image 4) La fonction de surveillance de phase peut être sélectionnée avec toutes les autres fonctions. Dans un circuit monophasé, la surveillance de l'ordre des phases doit être désactivée. Si un changement dans l'ordre des phases est détecté (la LED rouge Seq s’allume), le relais de sortie R passe en posi- tion initiale après l'expiration du délai de déclen- chement réglé (la LED jaune R s'éteint). − Rupture de conducteur neutre (image5) L’appareil surveille chaque phase (L1, L2 et L3) par rapport au point neutre. Un décalage du point neutre se produit en raison d'une charge de phase asymé- trique, si le point neutre se rompt dans la ligne élec- trique. Si l’une des tensions de phase dépasse la valeur définie , le délai de déclenchement réglé com- mence . Une fois le délai écoulé, le relais de sortie R passe en position active (la LED jaune R s'éteint). AFFICHAGE LED Signification LED Seq (5) Indicateur de défaillance de séquence LED rouge allumée Indication d'une défaillance de phase ( un changement dans l'ordre des phases est détecté) LED rouge clignotante Indication d’un défaut durant le délai de déclenchement réglé (un changement dans l'ordre des phases est détecté durant la temporisation de déclenchement définie) LED rouge éteinte Pas de changement dans l'ordre des phases LED Max (6) Indicateur de défaillance de la valeur max LED rouge allumée Indication d'un défaut (la valeur mesurée est au-dessus du seuil maximum) LED rouge clignotante Indication d’un défaut durant le délai de déclenchement réglé (la valeur mesurée se trouve au- dessus du seuil maximum et la temporisation de déclenchement définie est en cours) LED rouge éteinte La valeur mesurée se trouve en dessous du seuil maximum LED Min (7) Indicateur de défaillance de la valeur minimale LED rouge allumée Indication d'un défaut (la valeur mesurée est en dessous du seuil minimum) LED rouge clignotante Indication d’un défaut durant le délai de déclenchement réglé (la valeur mesurée se trouve en dessous du seuil minimum et la temporisation de déclenchement définie est en cours) LED rouge éteinte La valeur mesurée se trouve au- dessus du seuil minimum. LED R (8) Tension d’alimentation et position du relais de sortie R LED jaune allumée Le relais de sortie R est alimenté et en position initiale LED jaune éteinte Le relais de sortie R est en position active Remarque Pour toutes les fonctions, les LED min et min clignotent alternativement (le relais a été désactivé) si la valeur minimale de la tension mesurée a été sélectionnée comme étant supérieure à la valeur maximale. Si une erreur est déjà présente lors de l’activation de l’appareil, le relais de sortie reste en position initiale et la LED correspondant au seuil s’allume. u Υποδείξεις ασφαλείας Η τοποθέτηση και η συναρμολόγηση ηλεκτρικών συσκευών επιτρέπεται μόνο από εξειδικευμένους ηλεκτρολόγους σύμφωνα με τα ισχύοντα πρότυπα εγκατάστασης, οδηγίες, προδιαγραφές, κανονισμούς και κανονισμούς για την πρόληψη ατυχημάτων. Σε περίπτωση μη τήρησης των οδηγιών εγκατάστασης μπορεί να προκληθούν ζημιές στη συσκευή, πυρκαγιά ή άλλοι κίνδυνοι. Δομή συσκευής (εικόνα 1)

Informations destinées aux électriciens Montage et raccordement électrique (image 6) DANGER! Choc électrique en cas de contact avec les pièces sous tension! Un choc électrique peut provoquer la mort!

Avant d’intervenir sur l’appareil, déconnecter les câbles de raccorde- ment et recouvrir les pièces conduc- trices avoisinantes!

Fixer l’appareil sur le rail DIN.

− Répétabilité − Influence de la température
