FX-MT152E - Tondeuse à gazon Fuxtec - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Débroussailleuse multifonction 4 en 1 (coupe-bordure, taille-haie, élagueuse, débroussailleuse)
Marque	Fuxtec
Modèle	FX-MT152E
Moteur	2 temps, refroidi par air, cylindrée 52 cm³, puissance max 2,2 kW
Poids à sec	7,2 kg (sans carburant ni accessoires)
Alimentation	Mélange essence sans plomb + huile 2 temps (rapport 40:1)
Capacité réservoir carburant	1,2 L
Fonctions principales	Coupe-bordure (fil nylon), débroussaillage (lame métallique 3 dents), taille-haie (lame 390 mm), élagage (chaîne 12")
Diamètre de coupe (coupe-bordure)	2,5 mm (fil double)
Vitesse max du fil	6600 min⁻¹
Vitesse max lame métallique	7100 min⁻¹
Niveau sonore (puissance)	111 dB(A) garanti
Vibration poignée	9,661 m/s² (K=1,5 m/s²)
Accessoires inclus	Lame 3 dents, tête fil nylon, kit taille-haie, kit élagueuse, rallonge 1 m, sangle, protections

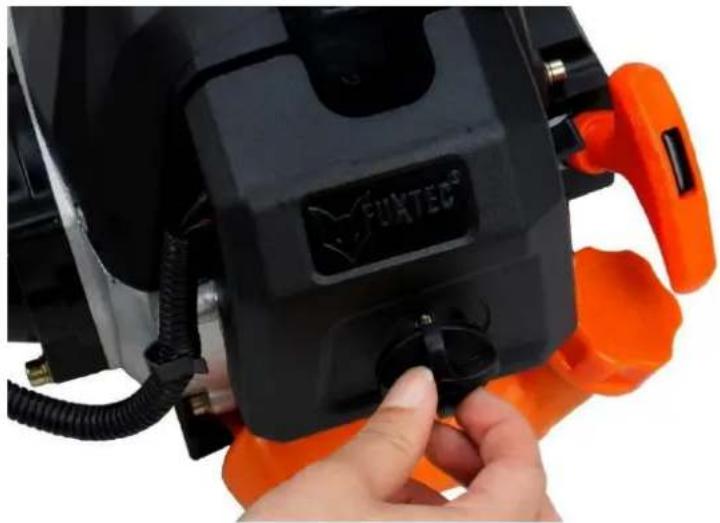

Entretien et nettoyage	Nettoyage filtre à air tous les mois/10 h, contrôle bougie, vidange carburant pour stockage
Sécurité	Porter lunettes, gants, chaussures de sécurité, protection auditive ; garder 15 m de distance
Pièces détachées et réparabilité	Contacter Fuxtec ou revendeur agréé ; utiliser pièces d'origine
Garantie	24 mois (hors pièces d'usure)

FOIRE AUX QUESTIONS - FX-MT152E Fuxtec

Quel mélange carburant utiliser pour le FX-MT152E ?

Utilisez un mélange d'essence sans plomb et d'huile pour moteur 2 temps dans un rapport de 40:1. Pour la première utilisation, un rapport de 25:1 est recommandé. Ne jamais utiliser d'essence pure.

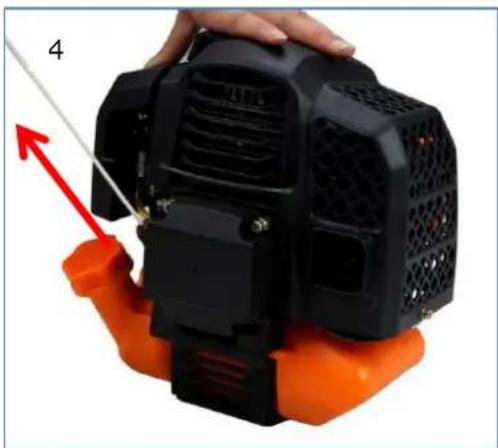

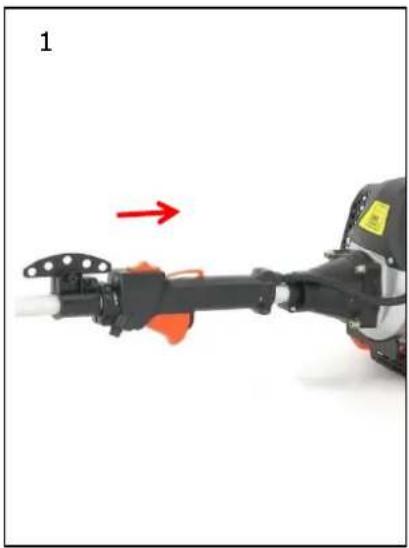

Comment démarrer la machine à froid ?

Placez la machine sur une surface plane, mettez l'interrupteur sur 'I', le starter en position 'KALT START', pompez 8 à 10 fois, puis tirez rapidement sur le cordon du lanceur jusqu'à ce que le moteur réponde. Ensuite, passez le starter en position 'WARM START' et tirez à nouveau.

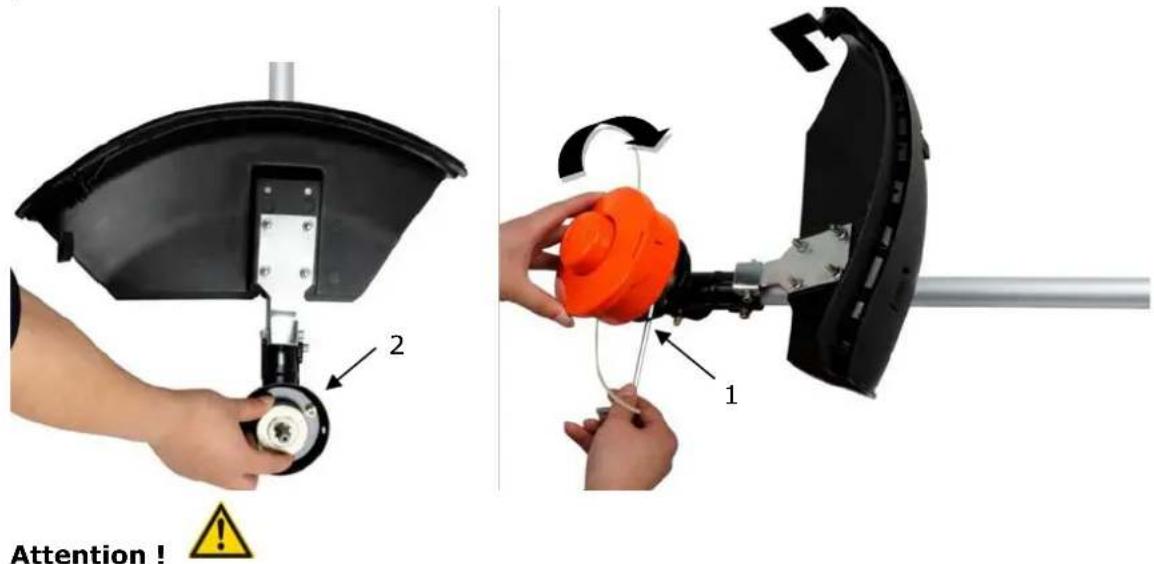

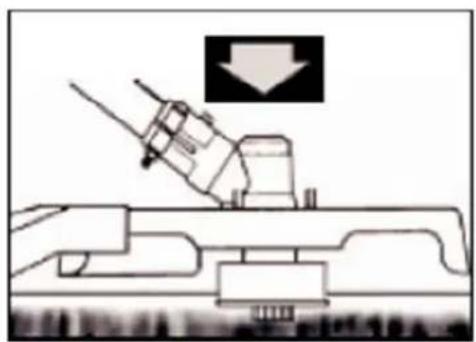

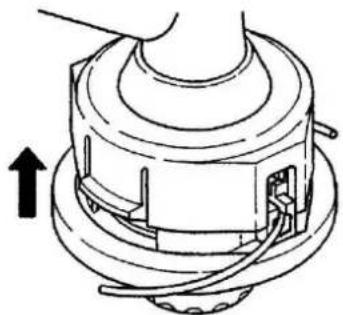

Comment remplacer le fil de nylon ?

Éteignez le moteur, retirez la tête de coupe, ouvrez-la en appuyant sur le bouton de déclenchement, coupez 5 mètres de fil, enroulez dans le sens horaire, fixez les extrémités dans les trous de la bobine, puis refermez en tournant jusqu'à enclenchement.

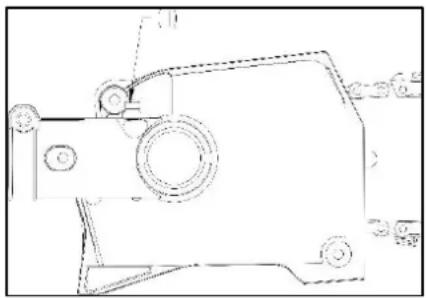

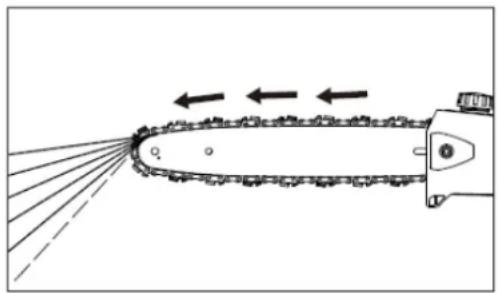

Quelle huile utiliser pour la chaîne de l'élagueuse ?

Utilisez une huile lubrifiante de haute qualité avec additif adhésif. En cas d'urgence, une huile moteur HD peut convenir. N'utilisez jamais d'huile usagée.

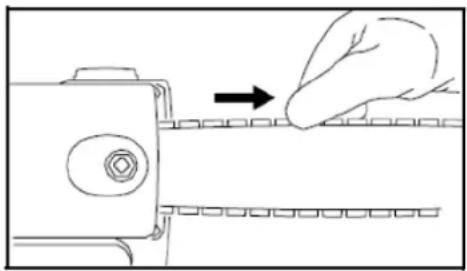

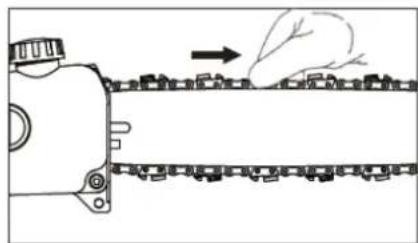

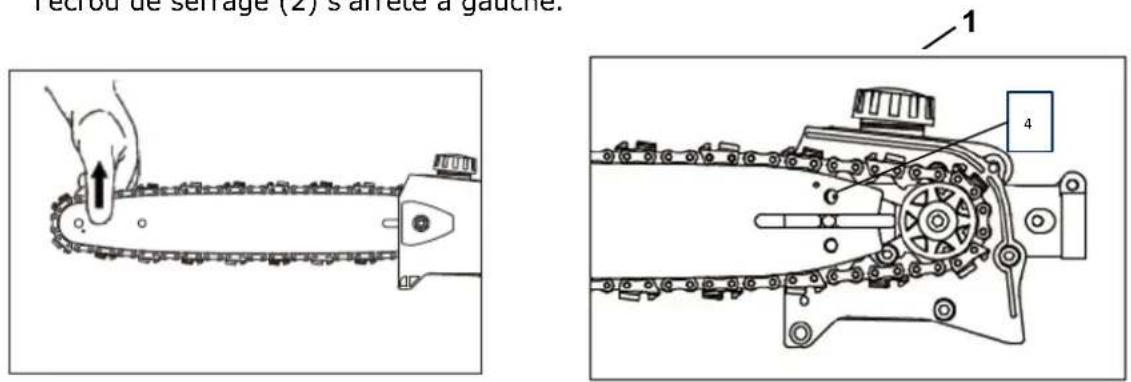

Comment ajuster la tension de la chaîne de l'élagueuse ?

Arrêtez le moteur, desserrez l'écrou du couvercle du pignon, tournez la vis de serrage dans le sens horaire jusqu'à ce que la chaîne soit proche du guide tout en pouvant être déplacée à la main. Resserrrez l'écrou.

Quels équipements de protection porter ?

Portez toujours des lunettes de sécurité, une protection auditive, des gants, des chaussures de sécurité et un pantalon long. Pour l'élagage, ajoutez un casque et un protège-visage.

Comment stocker la machine en hiver ?

Videz le réservoir de carburant, faites tourner le moteur jusqu'à arrêt, retirez la bougie, versez une cuillère d'huile 2 temps dans le cylindre, tirez lentement sur le lanceur, puis remettez la bougie. Rangez dans un endroit frais et sec.

Que faire si le moteur ne démarre pas ?

Vérifiez la bougie d'allumage (écart 0,6-0,7 mm), le carburant (présence d'eau ?), le filtre à air (propreté), et les conduites de carburant. Consultez le tableau de dépannage dans la notice.

Peut-on utiliser la machine sous la pluie ?

Non, il est déconseillé d'utiliser l'appareil sous la pluie ou dans des conditions humides en raison des risques de glissade et de dommages électriques (moteur essence). Attendez que le sol soit sec.

Où trouver des pièces de rechange ?

Contactez le fabricant Fuxtec à l'adresse [e-mail] ou votre revendeur. Utilisez uniquement des pièces d'origine pour garantir la sécurité et la conformité.

MODE D'EMPLOI FX-MT152E Fuxtec

Montage des Rasentrimmers

Schritt 1:

Votre nouvel appareil a été développé et conçu de manière à répondre au cahier des charges strict de FUXTEC, afin de garantir la facilité d'utilisation et la sécurité de l'utilisateur. S'il est correctement entretenu, cet appareil vous sera utile pendant de nombreuses années.

AVERTISSEMENT : Pour réduire le risque de blessure, il est important que l'utilisateur lise et comprenne ce manuel avant d'utiliser l'équipement.

FUXTEC GmbH

KAPPSTRAße 69, 71083 HERRENBERG-GÜLTSTEIN, ALLEMAGNE

SOMMAIRE

1. DONNÉES TECHNIQUES....109

2. SYMBOLES ET CONSIGNES DE SÉCURITÉ SUR L'APPAREIL ET LES ACCESSOIRES....111

3. UTILISATION CONFORME ET CONSIGNES GÉNÉRALES DE SÉCURITÉ......115

4. INSTRUCTIONS POUR LES ACCESSOIRES....119

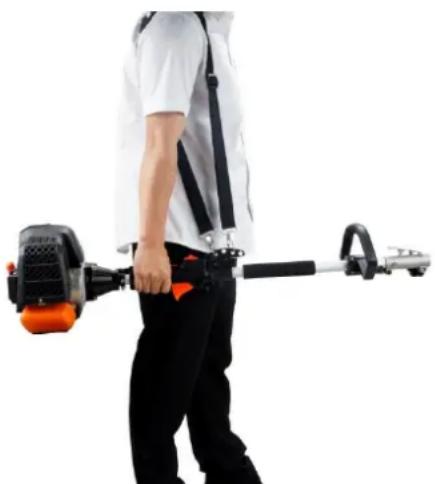

5. MISE EN PLACE DE LA SANGLE....120

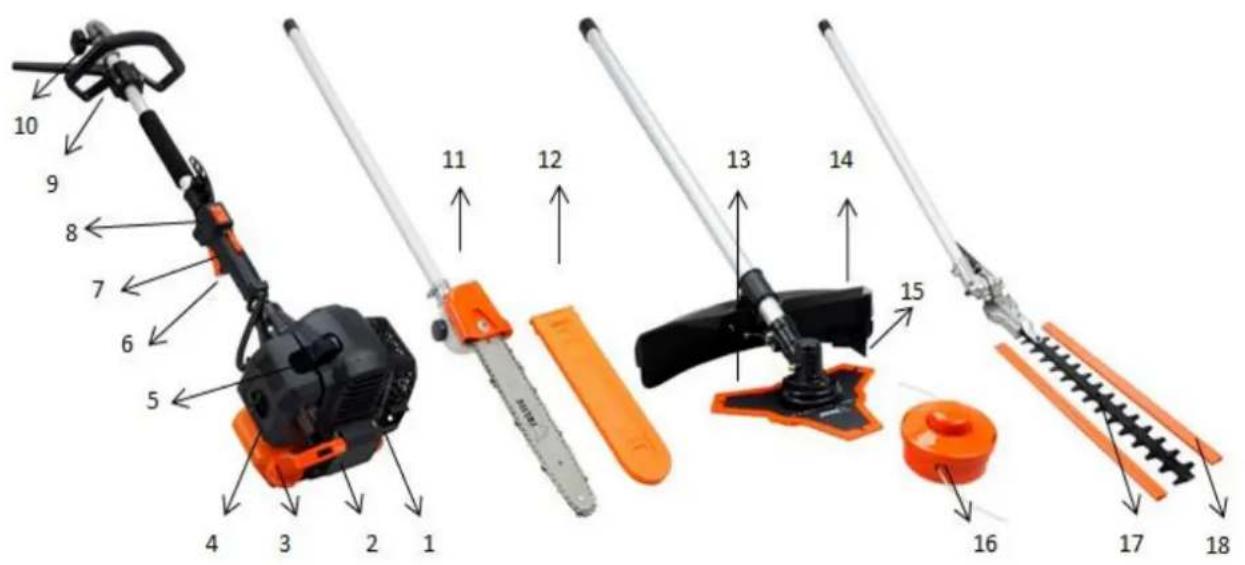

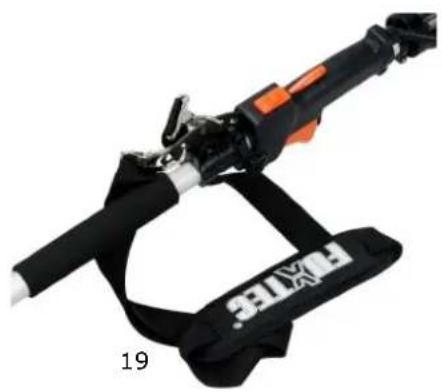

6. LISTE DES COMPOSANTS....121

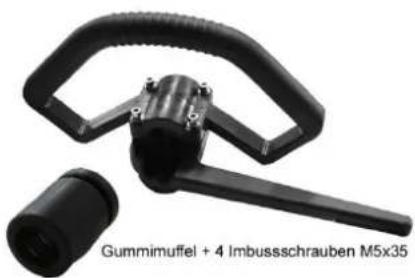

7. MONTAGE DE LA POIGNÉE / DES KITS....122

8. MONTAGE DÉBROUSSAILLEUSE / COUPE-BORDURE....123

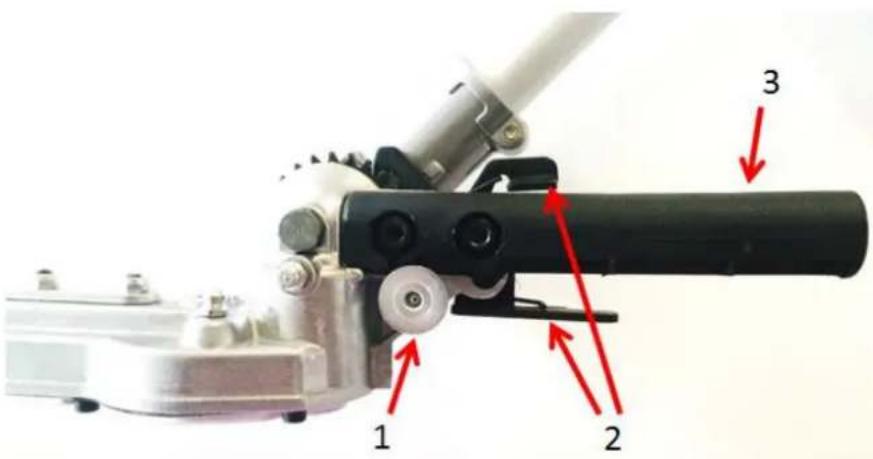

9. UTILISATION DU KIT TAILLE-HAIE....126

10. UTILISATION DE L'ÉLAGUEUSE....130

11. UTILISATION DE LA RALLONGE 1M AVEC MT152E....142

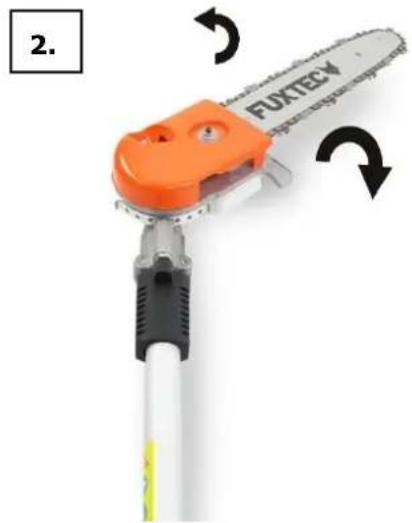

12. UTILISATION DU KIT D'ÉLAGAGE INCLINABLE SUR LE MT252....143

13. DÉMARRER/ARRÊTER LA MACHINE....144

14. RAVITAILLEMENT DE LA MACHINE....146

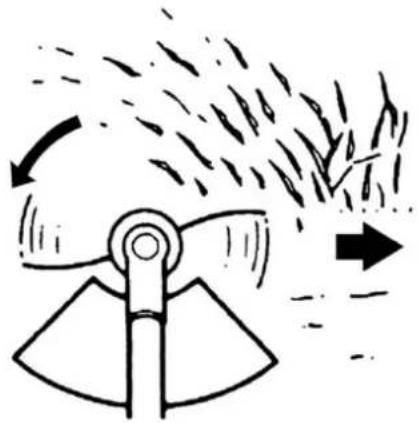

15. TECHNIQUES DE DÉCOUPAGE....148

16. REMPLACER LE FIL DE NYLON ....150

17. PLAN DE MAINTENANCE....151

18. STOCKAGE DE LA MACHINE....154

19. GESTION DES PANNES....155

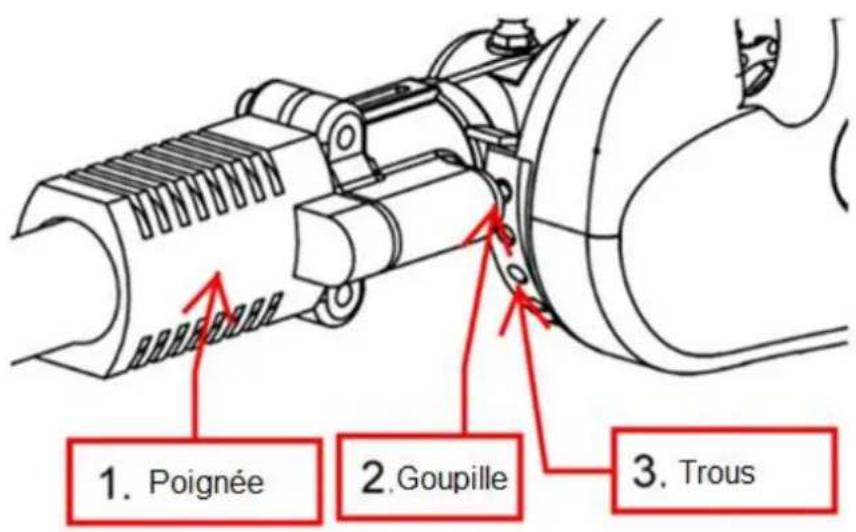

20. INFO : ACCESSOIRES OPTIONNELS (PERCHE ÉLAGUEUSE AJUSTABLE) .....157
21. SERVICE CLIENTÈLE....158
22. GARANTIE 158
23. INFORMATIONS SUR LE RECYCLAGE 158
24. DÉCLARATION DE CONFORMITÉ CE....159

Nous nous efforçons constamment d'améliorer nos produits. Par conséquent, les données techniques et les illustrations peuvent évoluer au cours du temps ! Cependant, nous actualisons régulièrement le contenu de nos manuels d'utilisation.

1. Données techniques

Type	FX-MT152/-MT152E/-MT252
Moteur	refroidi par air ; 2 temps
Cylindrée	52cm^3
Puissance maximale (kW)(conformément à la norme ISO 8893)	2.2kW / 7.500min^-1
Vitesse maximale du moteur	9.000 min^-1
Vitesse au ralenti	3.000 min^-1
Vitesse maximale du disque / lame de coupe(débroussailleuse)	7.100 min^-1
Vitesse maximale du double fil de coupe(Coupe-bordure)	6.600 min^-1
Emission sonore (pression sonore)	99.5dB(A) (K=3dB)
Puissance sonore mesurée selon la norme ISO10884	107.7dB(A) (K=3dB)
Puissance sonore L_WA	111dB(A)
Vibration des poignées (ahv)	9.661m/s^2 k=1.5m/s^2
Diamètre de coupe	2.5mm
Diamètre des disques / lames de coupe	305mmx1.6mm-2T / 255mmx1.6mm-3T/ 255mmx1.6mm-4T/ 255mmx1.6mm-8T
Sens de rotation du dispositif de coupe	dans le sens inverse des aiguilles d'une montre (voir la marque sur la plaque)
Nombre de poignée	1
Poids à sec (sans carburant, dispositif de découpe, sangle de transport)	7,2kg
Capacité du réservoir de carburant (L)	1.2 litres
Consommation de carburant (kg/h)(conformément à la norme ISO 8893)	0.89 kg
Consommation spécifique de carburant(g/kWh) (conformément à la norme ISO 8893)	630 g
Longueur de la lame du taille-haie	390mm
Angle de travail du taille-haie	270^ - 90^
Ecartement des dents du taille-haie	19mm
Type / longueur de lame du kit perche élagueuse	12" (300mm) / AL12-44-507P

Original Bedienungsanleitung FUXTEC FX-MT152/-MT152E/-MT252_de_en_fr_ita_es_rev20

Chaîne d’élagueuse / Pas de chaîne	TT-9D-3B / Format 3/8"
Longueur de coupe maximale de perche élagueuse	290mm
Capacité du réservoir d'huile de lubrification de chaîne	150ml

50. Symboles et consignes de sécurité sur l'appareil et les accessoires

Avertissements concernant la débroussailleuse multifonction 4 en 1
	ATTENTION ! UNE MAUVAISE UTILISATION PEUT CAUSER DES BLESSURES GRAVES.
	LIRE ET COMPRENDRE CE MANUEL AVANT DE L'UTILISER.
	TOUJOURS PORTER UNE PROTECTION DES YEUX, DES OREILLES ET DE LA BOUCHE.
	PORTEZ DES CHAUSSURES DE SÉCURITÉ.
	PORTEZ DES GANTS DE SECURITE
	NE PAS TOUCHER LA LAME EN ROTATION, DANGER DE BLESSURES !
	ATTENTION AUX PROJECTIONS !
	ATTENTION ! MATÉRIAUX INFLAMMABLES !GARDEZ TOUJOURS UNE DISTANCE DE 15 MÈTRES PAR RAPPORT AUX AUTRES PERSONNES !
	VITESSE MAXIMALE DU DOUBLE FIL DE COUPE (COUPE-BORDURE) : 6600 min ^-1
	VITESSE MAXIMALE LAME DE FAUCHAGE (DEBROUSSALLEUSE) :7100 min ^-1
	LE NIVEAU DE BRUIT GARANTI EST CONFORME AUX DIRECTIVES LÉGALES EN MATIÈRE DE BRUIT.
	NE PAS FUMER ET ÉVITER LES FLAMMES NUES SUR L'APPAREIL.
	AVERTISSEMENT : DANGER DE COMPOSANTS CHAUDS !

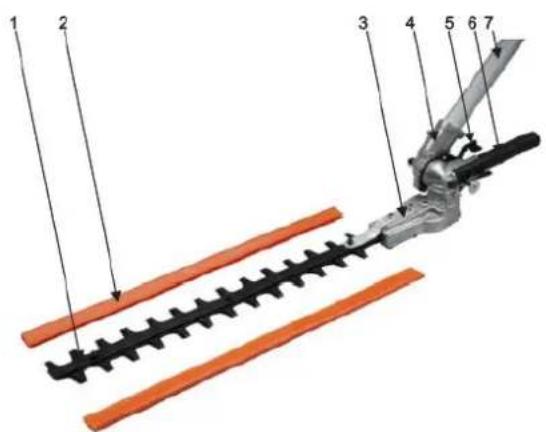

Avertissements supplémentaires pour le kit du taille-haie :
	MONTER L'ARBRE DE TRANSMISSION AVEC PRÉCAUTION SUR LA BOÎTE DE VITESSES.
	TOUJOURS PORTER DES LUNETTES DE PROTECTION !
	TOUJOURS PORTER DES PROTECTIONS AUDITIVES !

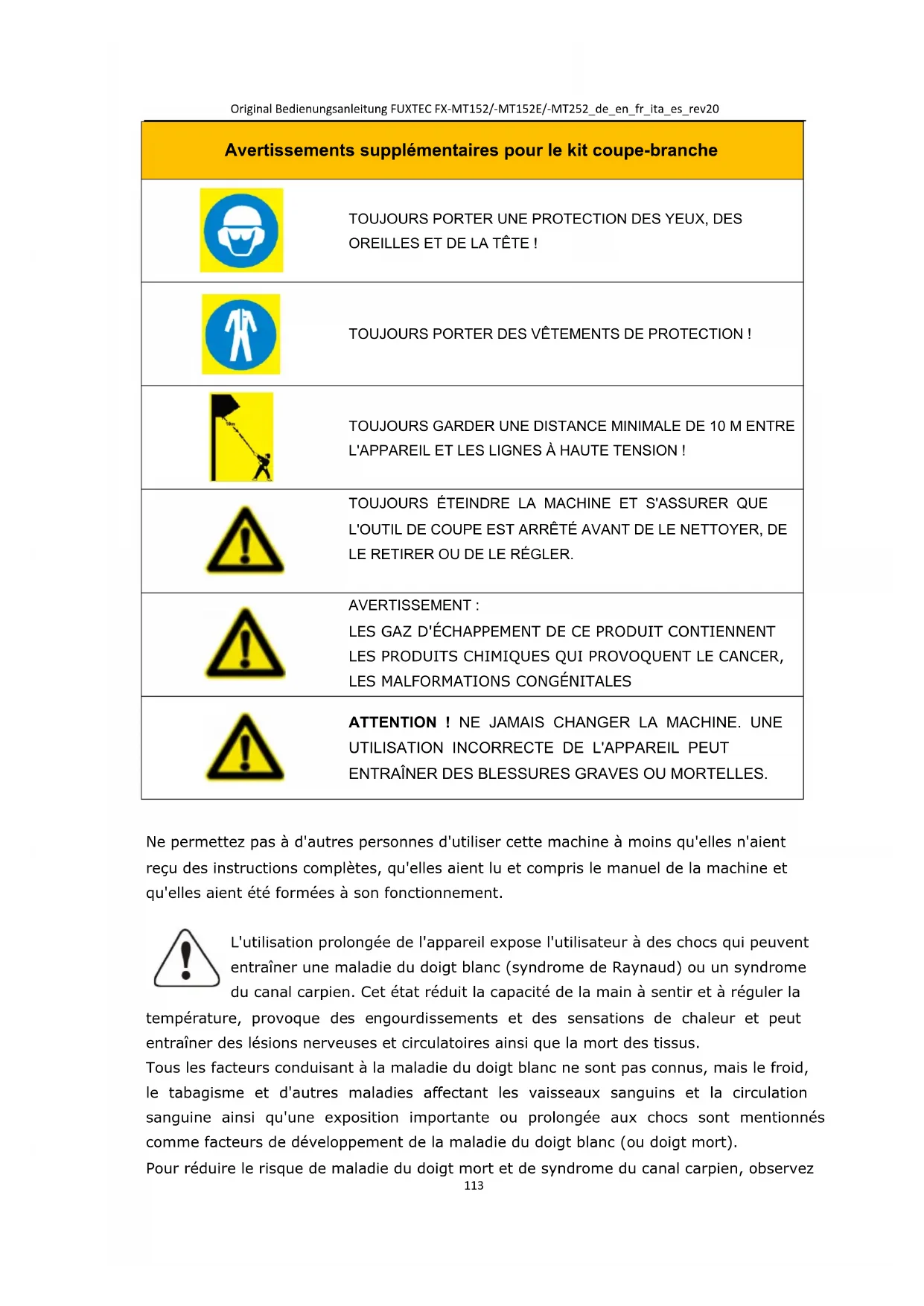

Avertissements supplémentaires pour le kit coupe-branche
	TOUJOURS PORTER UNE PROTECTION DES YEUX, DES OREILLES ET DE LA TÊTE !
	TOUJOURS PORTER DES VÊTEMENTS DE PROTECTION !
	TOUJOURS GARDER UNE DISTANCE MINIMALE DE 10 M ENTRE L'APPAREIL ET LES LIGNES À HAUTE TENSION !
	TOUJOURS ÉTEINDRE LA MACHINE ET S'ASSURER QUE L'OUTIL DE COUPE EST ARRÊTÉ AVANT DE LE NETTOYER, DE LE RETIRER OU DE LE RÉGLER.
	AVERTISSEMENT :LES GAZ D'ÉCHAPPEMENT DE CE PRODUIT CONTIENNENT LES PRODUITS CHIMIQUES QUI PROVOQUENT LE CANCER, LES MALFORMATIONS CONGÉNITALES
	ATTENTION ! NE JAMAIS CHANGER LA MACHINE. UNE UTILISATION INCORRECTE DE L'APPAREIL PEUT ENTRAÎNER DES BLESSURES GRAVES OU MORTELLES.

Ne permettez pas à d'autres personnes d'utiliser cette machine à moins qu'elles n'aient reçu des instructions complètes, qu'elles aient lu et compris le manuel de la machine et qu'elles aient été formées à son fonctionnement.

L'utilisation prolongée de l'appareil expose l'utilisateur à des chocs qui peuvent entraîner une maladie du doigt blanc (syndrome de Raynaud) ou un syndrome du canal carpien. Cet état réduit la capacité de la main à sentir et à réguler la

température, provoque des engourdissements et des sensations de chaleur et peut entraîner des lésions nerveuses et circulatoires ainsi que la mort des tissus.

Tous les facteurs conduisant à la maladie du doigt blanc ne sont pas connus, mais le froid, le tabagisme et d'autres maladies affectant les vaisseaux sanguins et la circulation sanguine ainsi qu'une exposition importante ou prolongée aux chocs sont mentionnés comme facteurs de développement de la maladie du doigt blanc (ou doigt mort).

Pour réduire le risque de maladie du doigt mort et de syndrome du canal carpien, observez

les règles suivantes :

• Portez des gants et gardez vos mains au chaud.
• Faites des pauses régulières.

Aucune des précautions ci-dessus ne peut éliminer le risque de la maladie du doigt blanc ou de syndrome du canal carpien. Il est donc recommandé aux utilisateurs réguliers et de longue date de surveiller avec une attention particulière l'état de leurs mains et de leurs doigts. Consultez immédiatement un médecin si l'un des symptômes ci-dessus se manifeste.

Le bruit de fonctionnement de l'outil peut endommager votre audition. Portez une protection acoustique (Boule Quies ou bouchons d'oreilles) pour vous protéger. Il est conseillé aux utilisateurs réguliers et de longue date de faire vérifier régulièrement leur faculté auditive. Soyez particulièrement vigilant et prudent lorsque vous portez une protection auditive, car elle limite votre capacité à entendre les avertissements (cris, alarmes, etc.).

AVERTISSEMENT : Un certain nombre de nuisances sonores dues à cet appareil ne peuvent pas être évitées. Reportez les travaux à forte intensité sonore aux heures autorisées et désignées. Respectez les périodes de repos et limitez la durée du travail au strict nécessaire. Pour leur protection personnelle et celle des personnes se trouvant à proximité, une protection auditive appropriée doit être portée.

51. Utilisation conforme et consignes générales de

sécurité

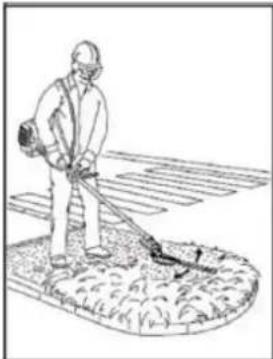

Cette machine ne peut être utilisée que pour tondre ou couper le gazon, les mauvaises herbes et les buissons. Le kit taille-haie est destiné exclusivement à la taille des haies, l'accessoire d'élagage ou coupe-branche est destiné exclusivement à la taille et à l'élagage des cimes d'arbres.

Ne jamais utiliser à d'autres fins, car cela pourrait entraîner des blessures graves !

Les instructions de sécurité correctes doivent être respectées. NE VOUS EXPOSEZ PAS OU N'EXPOSEZ PAS LES AUTRES AU DANGER. Suivez ces instructions générales de sécurité :

- Toujours porter des lunettes de sécurité pour les yeux. Les cheveux longs doivent être attachés vers l'arrière. Ne portez pas de vêtements amples ou de bijoux qui pourraient se coincer dans les pièces mobiles de la machine. Il est recommandé de toujours porter des chaussures de sécurité sûres, solides et antidérapantes. Il est recommandé de se protéger entièrement les jambes et les pieds pour éviter les objets projetés pendant l'opération.

- Vérifiez que l'ensemble de la machine ne comporte pas de pièces desserrées (écrous, boulons, vis, etc.). Réparez-les ou remplacez-les si nécessaire avant d'utiliser la machine. Les accessoires utilisés avec cette tête motrice ne doivent pas être autres que ceux recommandés par le fabricant. Dans le cas contraire, l'utilisateur ou des tiers risquent de subir des blessures graves et la machine peut être endommagée.

- Veillez à ce que les poignées soient exemptes d'huile et de carburant.

- Toujours utiliser les poignées et la bandoulière appropriées lors de la coupe.

- Ne fumez pas lorsque vous mélangez le carburant ou que vous remplissez le réservoir.

- Ne pas mélanger le combustible dans un espace clos ou près d'un feu ouvert. Veillez à ce qu'il y ait suffisamment de ventilation / aération.

- Mélanger et stocker le mélange de carburant dans un récipient marqué et approuvé pour cet usage conformément aux réglementations locales.

- Ne retirez jamais le bouchon du réservoir de carburant lorsque la machine est en marche.

- Ne faites pas fonctionner la machine dans des pièces ou des bâtiments fermés. Les gaz d'échappement contiennent du monoxyde de carbone dangereux.

- N'essayez pas de régler l'appareil en marchant ou en le portant. Installez toujours l'appareil sur une surface plane et libre

- N'utilisez pas la machine si elle est endommagée. Ne jamais retirer les dispositifs de protection de l'appareil. Dans le cas contraire, l'utilisateur ou les personnes peuvent

être gravement blessés et la machine peut subir des dommages supplémentaires.

• Vérifiez la zone à découper et retirez les objets qui pourraient être pris dans la tête de coupe en nylon ou la lame de coupe. Enlevez également tous les objets que la machine pourrait projeter pendant la découpe.
• Ne laissez jamais la machine sans surveillance.
• N'allez pas trop loin. Maintenez toujours une position et un équilibre sûrs. Ne faites pas fonctionner la machine en vous tenant debout sur une échelle ou dans toute autre position instable.
• Les enfants ne doivent pas avoir accès à la machine. Les tiers doivent se tenir à une distance de sécurité de la zone de travail, d'au moins 15 mètres.
• Tenez les mains et les pieds éloignés de la tête de coupe en nylon ou de la lame métallique pendant l'opération.
• N'utilisez pas l'appareil si vous êtes fatigué, malade ou sous l'influence de médicaments, de drogues ou d'alcool.
• Utilisez une tête de coupe en nylon non endommagée. Si vous heurtez une pierre ou tout autre obstacle, arrêtez la machine et vérifiez la tête de coupe en nylon. Une tête de coupe en nylon défectueuse ou déséquilibrée ne doit jamais être utilisée.
• Avant de démarrer, après une panne ou un choc, vérifiez toujours l'appareil et assurez-vous qu'il est en bon état.
• Attention : Les réglementations locales peuvent limiter l'utilisation de la machine.
• Gardez toujours l'appareil avec l'outil de coupe en bon état. Veuillez noter qu'un mauvais entretien, l'utilisation de pièces de rechange non conformes ou la suppression ou la modification de dispositifs de sécurité peuvent endommager l'appareil et blesser gravement la personne qui l'utilise.
• Fixez correctement l'appareil pendant le transport pour éviter toute perte de carburant, tout dommage à l'appareil et toute blessure. Avant de transporter ou de ranger la machine, il faut toujours installer la protection de transport de la lame de coupe.
• Pour les machines équipées d'un embrayage, vérifiez régulièrement que l'outil de coupe cesse de tourner lorsque le moteur tourne au ralenti.
• Avant chaque utilisation, vérifiez que la machine ne présente pas de fixations desserrées, de fuites de carburant, de pièces endommagées, etc. Remplacez les pièces endommagées avant de les réutiliser.
• Ne rangez pas la machine dans un endroit clos où les vapeurs de carburant peuvent atteindre des flammes nues provenant de chauffe-eau, de poêles, etc. Ne rangez la machine que dans un endroit bien ventilé.
• IMPORTANT: Lorsque vous remplissez le carburant, assurez-vous que la machine soit éteinte et refroidie. Ne faites jamais le plein lorsque la machine est en marche ou chaude. Au cas où du carburant serait renversé, essuyez le liquide renversé avant de démarrer la machine.

Instructions de sécurité pour le taille-haie

• CE TAILLE-HAIE PEUT CAUSER DE GRAVES BLESSURES ! Il est recommandé de lire attentivement les instructions pour une manipulation, une préparation, un entretien, un démarrage et un arrêt corrects du taille-haie. Familiarisez-vous avec toutes les commandes et l'utilisation correcte du taille-haie.
• Les enfants ne doivent jamais utiliser le taille-haie.
• Méfiez-vous des lignes électriques aériennes.
• Évitez d'utiliser le taille-haie lorsque des personnes, en particulier des enfants, se trouvent à proximité.
• Portez des vêtements appropriés ! Ne portez pas de vêtements amples ou de bijoux qui pourraient être happés par des pièces en mouvement. Il est recommandé de porter des gants robustes, des chaussures antidérapantes et des lunettes de protection.
• Manipulez le carburant avec précaution, il est hautement inflammable et les vapeurs sont explosives. Les points suivants doivent être observés.

o N'utilisez que des conteneurs spécialement conçus à cet effet.
- Ne retirez jamais le bouchon du réservoir de carburant et n'ajoutez jamais de carburant lorsque le moteur est en marche ou chaud. Laissez le moteur et les pièces d'échappement refroidir avant de refaire le plein.
- Ne fumez pas.
- Ne faites le plein qu'à l'extérieur.
- Ne rangez jamais le taille-haie ou le réservoir de carburant dans une pièce où il y a une flamme nue, comme dans un chauffe-eau.
En cas de déversement de carburant, n'essayez pas de démarrer le moteur mais retirez les résidus de carburant de la machine avant de démarrer.
Remettez toujours le bouchon du réservoir en place après le remplissage et fermez-le bien.
Si le réservoir est vidé, cette opération doit être effectuée à l'extérieur.

- Si le dispositif de coupe touche un corps étranger ou si le bruit de fonctionnement augmente ou si le taille-haie vibre fortement de manière inhabituelle, arrêtez le moteur et laissez le taille-haie s'arrêter. Retirez le connecteur de la bougie d'allumage et prenez les mesures suivantes :

o Vérifier les dommages ;
o Vérifiez qu'il n'y a pas de pièces détachées et fixez toutes les pièces détachées ;
Remplacez les pièces endommagées par des pièces équivalentes ou faites-les réparer.

- Attention ! Portez toujours une protection auditive et oculaire lorsque vous utilisez l'appareil.

- Instructions sur la manière d'arrêter le taille-haie en cas d'urgence : Déverrouillez l'accélérateur. Laissez la machine revenir au ralenti. Poussez l'interrupteur d'arrêt du moteur sur la poignée vers le haut jusqu'à ce que la machine s'arrête. Si cela ne s'arrête pas, tirez sur le connecteur de la bougie en cas d'urgence. Ne laissez jamais la machine sans surveillance lorsqu'elle est en marche.

Notes sur le fonctionnement

a) Le moteur doit être arrêté avant :

• De nettoyer ou d'enlever un blocage ;
• Toute inspection, tout entretien ou tous travaux sur le taille-haie ;
• De régler la position de travail de l'appareil de coupe ;
  • De laisser le taille-haie sans surveillance.

- Assurez-vous toujours que le taille-haie soit bien positionné dans l'une des positions de travail spécifiées avant de démarrer le moteur.

b) Pendant le fonctionnement du taille-haie, prenez toujours une position sûre. Il est interdit de donner des coups de pied ou d'utiliser une échelle.
c) N'utilisez pas le taille-haie avec un dispositif de coupe défectueux ou très usé.
d) Pour réduire le risque d'incendie, assurez-vous que le moteur et le silencieux soient exempts de dépôts, de feuilles ou de lubrifiant qui s'échappent.
e) Veillez toujours à ce que toutes les poignées et tous les dispositifs de sécurité soient en place lorsque vous utilisez le taille-haie. N'essayez jamais d'utiliser un taille-haie incomplet ou ayant subi une modification non autorisée.
f) Utilisez toujours les deux mains lorsque vous utilisez le kit taille-haie.
g) Il est essentiel de se familiariser avec son environnement et d'être conscient des dangers possibles que vous ne pouvez pas entendre à cause du bruit du taille-haie.

Notes sur la maintenance et le stockage

g) Quand l'outil multifonction est arrêté pour maintenance, inspection ou stockage, arrêtez le moteur, retirez le connecteur de la bougie d'allumage et assurez-vous que toutes les pièces rotatives se soient arrêtées. Laissez la machine refroidir avant de la vérifier, de l'ajuster, etc.

h) Stockez l'unité dans un endroit où les vapeurs d'essence ne peuvent pas entrer en contact avec des flammes nues ou des étincelles. Laissez toujours le taille-haie refroidir avant de le ranger.

i) Lorsque vous transportez ou stockez l'appareil, celui-ci doit toujours être recouvert de la protection prévue pour le dispositif de coupe.

52. Instructions pour les accessoires.

- Assurez-vous que votre produit soit équipé uniquement d'accessoires d'origine. N'utilisez que des pièces d'origine spécifiées par le fabricant. L'utilisation de tout autre accessoire ou pièce détachée peut causer des blessures à l'utilisateur et endommager la machine.

- Nettoyez complètement la machine, en particulier le réservoir de carburant et le filtre à air. Après l'utilisation de l'appareil, tout le carburant doit être retiré.

- Si vous vous approchez d'un utilisateur de la machine en tant que spectateur, attirez soigneusement son attention et confirmez que l'utilisateur va arrêter la machine. Veuillez ne pas effrayer ou distraire l'utilisateur, sinon vous pourriez provoquer une situation dangereuse.

- Ne touchez jamais la tête de coupe en nylon ou la lame métallique lorsque la machine est en marche. S'il est nécessaire de remplacer le protecteur ou l'outil de coupe, assurez-vous que la machine et les outils de coupe se sont arrêtés.

- La machine doit être éteinte avant que vous ne changiez sa plage de fonctionnement.

- Lors du démarrage ou de l'utilisation de la machine, ne touchez jamais les pièces chaudes telles que l'échappement, les câbles d'allumage ou la bougie d'allumage.

- Après l'arrêt du moteur, l'échappement est encore chaud. Ne placez jamais l'appareil à proximité de matériaux inflammables (herbe sèche, gaz ou liquides inflammables, etc.).

- Faites particulièrement attention au fait que lorsque vous travaillez sous la pluie ou immédiatement après la pluie, le sol puisse être glissant.

- Si vous glissez ou tombez au sol, relâchez immédiatement l'accélérateur.

- Faites attention à ne pas faire tomber la machine ou à ne pas la heurter contre des obstacles.

- Avant de régler ou de réparer la machine, assurez-vous qu'elle soit arrêtée et que le connecteur de la bougie d'allumage soit retiré.

- Avant d'enlever les blocages, arrêtez la machine et retirez le connecteur de la bougie d'allumage.

- Si la machine doit être stockée pendant une longue période, videz le carburant du réservoir et du carburateur, nettoyez les pièces, placez la machine dans un endroit sûr et assurez-vous qu'elle ait complètement refroidi.

- Effectuer des contrôles constants pour garantir un fonctionnement sûr et efficace de la machine.

- Tenez la machine à l'écart du feu ou des étincelles.

- Faites attention lorsque vous l'utilisez. Il y a un risque de recul.

- Faites preuve d'une extrême prudence lorsque vous utilisez cette machine avec la lame de coupe. Le contrecoup de la lame de coupe est une réaction qui peut se produire lorsque la lame de coupe en rotation frappe un objet, qui ne peut être coupé.

Ce contact provoque l'arrêt de la lame de coupe pendant un moment, puis pousse soudainement l'objet touché avec une force accélérée. Cette réaction de contrecoup peut être suffisamment violente pour faire perdre à l'utilisateur le contrôle de la machine. Un contrecoup de la lame de coupe peut se produire sans avertissement si la lame de coupe rencontre un obstacle, se bloque ou se coince. Cela est plus probable dans les zones où il est difficile de voir le matériau à couper. Pour une coupe facile et sûre, abordez les mauvaises herbes à couper de la droite vers la gauche. Si un objet ou un bâton de bois est frappé de manière inattendue, cela peut réduire le contrecoup de la lame de coupe.

53. Mise en place de la sangle

Ajustement de la sangle de transport

Bandoulière

• Placez votre sangle sur une épaule
• Ajustez la longueur de la sangle (avec l'attache) de manière à ce que le mousqueton soit à la hauteur de votre hanche droite

Ne portez jamais la sangle en diagonale sur votre épaule et votre poitrine, mais seulement sur une épaule, afin de pouvoir retirer rapidement l'appareil de votre corps en cas de danger.

54. Liste des composants

1. Echappement
2. Lanceur
3. Bouchon de réservoir
4. Filtre à air
5. Bougie d'allumage
6. Manette des gaz
7. Verrouillage manette des gaz*
8. Interrupteur marche/arrêt
9. Poignée universelle
10. Connecteur
11. Perche élagueuse
12. Protection de la lame
13. Lame métallique à 3 dents
14. Carter de protection
15. Lame de coupe
16. Boîte de fil en nylon
17. Lame du taille-haie
18. Protection taille-haie
19. Sangle
20. Rallonge d'1m
21. Fixation du coupe-branche pivotant

*7 Le verrouillage de la manette des gaz empêche l'accélération accidentelle du moteur. L'accélérateur ne peut être actionné que lorsque le verrouillage des gaz est activé.

Uniquement pour le MT152E :

Uniquement pour le MT252 :

55. Montage de la poignée / des kits

Fixation de la poignée

La poignée doit être montée avant l'utilisation.

Pour une installation correcte, suivez les illustrations ci-dessous.

Montage de la poignée

• Il y a quatre trous pour le montage de la poignée.
  • Saisissez-vous de la poignée.
• Alignez la position des trous.
• Insérez les vis dans les trous et serrez-les jusqu'à ce que vous sentiez une résistance.
• Serrez bien les vis.

Montage des accessoires

1). Placez le tube contre l'arbre principal de manière à ce que le trou de l'essieu soit aligné avec le boulon de verrouillage de la pièce de raccordement.

2). Actionnez le boulon de verrouillage et insérez le tube dans l'arbre principal. Relâchez le boulon de verrouillage et assurez-vous que celui-ci soit bien encastré dans le trou.

3). Tournez la molette dans le sens des aiguilles d'une montre pour sécuriser la connexion.

56. Montage débroussailleuse / coupe-bordure

Une lame métallique à 3 dents est livrée avec la machine. Elle est utilisée pour couper les buissons et les mauvaises herbes. L'utilisation de la lame de scie avec cette machine est interdite.

AVERTISSEMENT

Ne pas couper avec une lame métallique émoussée, fissurée ou endommagée.

Avant de travailler, vérifiez que la surface ne présente pas d'obstacles tels que des pierres, des poteaux métalliques ou d'autres objets. S'il est impossible de les enlever, marquez cette position pour éviter toute collision avec la lame.

Les câbles peuvent se coincer dans la tête de la lame et se rabattre ou être projetés en l'air.

AVERTISSEMENT

Utilisez toujours la bandoulière. Ajustez et fixez la ceinture et

Fixez la plaque de serrage de la courroie sur l'appareil de manière à ce que machine soit suspendue à quelques cm du sol.

La tête de découpe et le carter de protection doivent être alignés horizontalement dans toutes les directions. Tendez les machines sur le côté droit de votre corps.

AVERTISSEMENT

N'utilisez pas la débroussailleuse pour couper les arbres.

AVERTISSEMENT

En outre, portez des protections pour la tête, les yeux, le visage et les oreilles, ainsi que des chaussures de sécurité. Évitez de porter des bagues et des bijoux ou des vêtements amples et pendants qui pourraient se retrouver coincés dans la machine des vêtements amples et pendants qui pourraient se prendre dans la machine.

De plus, ne portez pas de chaussures avec des orteils non protégés et ne travaillez pas pieds nus ou sans protection des jambes. Dans certaines situations il convient de porter une protection de la tête.

Installation du carter de protection

Installez le carter de protection sur le tube de l'arbre de transmission. Serrez le support du carter de protection pour que celui-ci ne bouge pas ou ne glisse pas vers le bas pendant le fonctionnement.

Montage de la lame métallique (coupe bordure)

Étapes :

1. Placez la clé (1) dans le trou de la tête d'engrenage.
2. Retirez le boulon, le couvercle (4) et la rondelle d'écartement supérieure (3) de l'arbre de transmission
3. Placez la lame de métal sur le disque d'écartement inférieur (2). Veillez à ce que la face marquée de la lame de coupe soit en contact avec le disque (2).
4. Faites glisser le disque d'écartement supérieur (3) sur l'arbre de transmission sur la lame de métal. Veillez à ce que la face supérieure de la lame de coupe soit en contact avec le disque d'écartement (3).
5. Remettez le couvercle (4) en place et vissez le boulon-raccord avec la tête de l'engrenage verrouillée (voir point 1)

Montage du coupe - bordure

ÉTAPE 1 :

Insérez la clé (1) dans le trou de la tête de l'engrenage de manière à ce que l'arbre de transmission soit verrouillé. Dévissez l'écrou et retirez-le. Comme il s'agit d'un écrou de sécurité, veuillez-vous assurer qu'il y ait un filetage à gauche

Étape 2

Montez le carter de protection (2), installez la bobine de fil sur l'arbre de transmission. Et puis le serrez à la main.

Assurez-vous que tous les composants soient correctement assemblés et installés et que toutes les vis soient bien serrées.

57. Utilisation du kit taille-haie

Transport du taille-haie

Attention!

Ne transportez jamais votre appareil lorsque les lames sont en marche afin d'éviter tout risque de blessure.

Ne le portez qu'en position horizontale. Saisissez la tige de l'appareil de manière à ce qu'elle soit équilibrée horizontalement. Gardez le silencieux chaud loin de votre corps et l'accessoire de coupe derrière vous.

Arrêtez toujours le moteur et placez la protection de lame sur les lames avant de transporter l'outil sur de longues distances. Lorsque vous le transportez dans un véhicule, fixez-le correctement pour éviter qu'il ne se renverse, qu'il y ait une fuite de carburant et qu'il y ait des dommages à l'appareil.

Pour les machines à barre télescopique, assurez-vous que celles-ci soient en position sécurisée.

Attention!

N'utilisez jamais votre outil avec une seule main. En cas de perte de contrôle cela peut entraîner des blessures graves, voire mortelles. Gardez les mains et les pieds éloignés de l'outil de coupe pour éviter tout risque de blessure. Ne touchez jamais un outil de coupe en marche avec une partie quelconque de votre corps.

Attention!

Ne vous penchez pas trop. Gardez toujours votre équilibre et une position sûre. Il faut être particulièrement prudent si le terrain est glissant (sol mouillé, neige) ou s'il est difficile et envahi par la végétation. Faites attention aux obstacles cachés tels que les souches d'arbres, les racines et les flaques d'eau pour éviter de trébucher. Enlevez les branches tombées, les broussailles et les chutes de bois. Soyez extrêmement prudent lorsque vous travaillez sur un terrain en pente ou accidenté. Ne travaillez jamais sur une échelle, une branche d'arbre ou toute autre surface dangereuse. Ne jamais soulever l'outil au-dessus de la hauteur des épaules.

Attention!

Les lames de l'outil continuent à tourner pendant un court moment après que le levier d'accélérateur ait été relâché (effet de volant d'inertie). L'accélération du moteur alors que les pales sont bloquées fait glisser davantage l'embrayage. Cela peut entraîner une

surchauffe et endommager des composants importants (par exemple, un accouplement, un composant de boîtier en polymère). Cela peut entraîner un risque de blessures dues à des lames en mouvement malgré le réglage de la vitesse de ralenti.

Pour les machines à barre réglable : Placez soigneusement la tige dans la position de travail souhaitée. Ne touchez pas les lames pour éviter de vous blesser. N'effectuez les réglages que lorsque les lames sont immobiles.

1 lames de coupe
2 Protège lames
3 Transmission des lames
4 Verrouillage
5 Crantage d'ajustement (angle de
l'unité de coupe)
6 Levier d'ajustement
7 Tube

Lames en acier pour la coupe des haies et des broussailles

1. Protège lames

Protège la barre de coupe lorsque l'outil n'est pas utilisé

1. Transmission des lames

Convertit la rotation de l'entraînement angulaire en mouvements de va-et-vient des lames de coupe

1. Verrouillage

Maintient la barre de coupe dans la position souhaitée

1. Crantage d'ajustement (angle de l'unité de coupe)

Transfère le mouvement rotatif du tube à l'engrenage des lames

1. Levier d'ajustement

Ajuste la barre de coupe à l'angle souhaité

1. Tube (arbre)

Entoure et protège le tube entre le manchon d'accouplement et la boîte de vitesses.

Généralités

Outre l'utilisation prévue pour couper les haies en hauteur, le taille-haie peut également être utilisé au sol. Comme ses lames fonctionnent comme une tondeuse, il est idéal pour couper les fourrés, les broussailles, les roseaux, les plantes sauvages et l'herbe plus vigoureuse. Le taille-haie est particulièrement adapté aux endroits très fréquentés comme les îlots de circulation ou les parcs, car les lames ne projektent pas les débris de coupe.

Toujours porter la ceinture de sécurité.

Ne jetez pas les déchets dans la poubelle. Il peuvent être compostés

Technique de coupe

La posture et la méthode de travail sont exactement les mêmes que pour la débroussailleuse. La barre de coupe est déplacée d'avant en arrière juste au-dessus du sol.

Réglage de l'angle de coupe du kit taille-haie

1 2 3

Ajustez l'angle de coupe : Débloquez le verrou (1), tirez simultanément sur les deux leviers de déblocage (2) et tournez la position de la lame à l'angle souhaité à l'aide du levier d'ajustement (3).

Assurez-vous que le verrou (1) soit toujours enclenché.

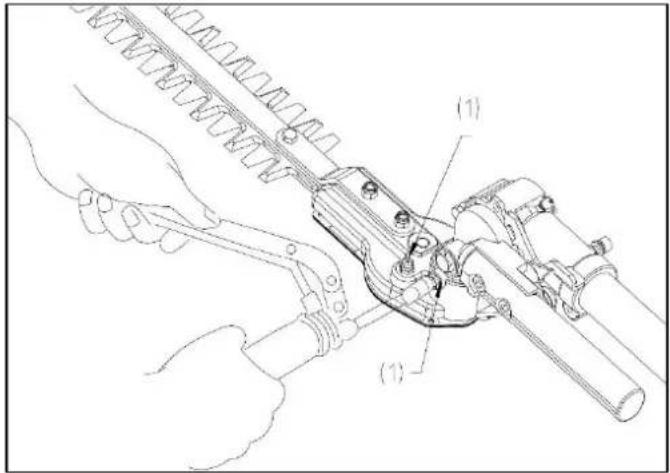

Entretien du kit:

Ajoutez 20 grammes de graisse/lubrifiant toutes les 25 heures de fonctionnement.

Utilisez un pistolet graisseur pour presser le lubrifiant dans les raccords (1)

58. Utilisation de l'éleagueuse

Transport de l'outil - Attention !

Ne le portez qu'en position horizontale. Saisissez la tige de l'appareil de manière à ce qu'il soit équilibré horizontalement. Gardez le silencieux chaud loin de votre corps et l'accessoire de coupe derrière vous. Une accélération involontaire du moteur peut entraîner la rotation de la chaîne et causer des blessures graves.

Arrêtez toujours le moteur et faites glisser le protecteur de guide-chaîne sur l'accessoire de coupe avant de transporter l'outil sur de longues distances. Lorsque vous le transportez dans un véhicule, fixez-le correctement pour éviter qu'il ne se renverse, qu'il y ait une fuite de carburant ou que l'appareil soit endommagé.

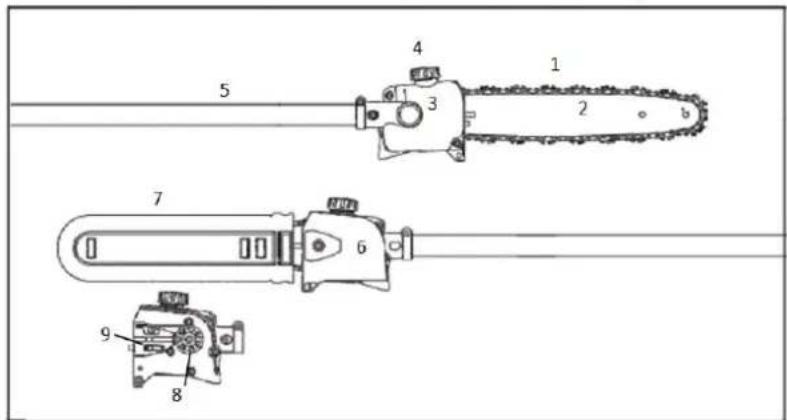

Principaux composants et éléments de contrôle

1 = Chaîne de tronçonnage
2 = Guide-chaîne
3 = Réservoir de carburant
4 = Bouchon du réservoir de carburant
5 = Tube
6 = Protection du pignon
7 = Protège-chaine
8 = Pignon
9 = Tendeur de chaîne

5 4 1 3 2 b 7 6 9 8

Explication

1. Chaîne de tronçonnage : Une chaîne de gouges, de maillons de liaison et de maillons entraîneurs
2. Guide-chaîne : Maintient et guide la chaîne de l'éleagueuse
3. Réservoir d'huile : Réservoir d'huile pour lubrifier la chaîne
4. Bouchon de réservoir d'huile : Sceller le réservoir d'essence
5. Tube : Élément de liaison entre le moteur et la boîte de vitesses
6. Protection de pignon : Couvre le pignon
7. Protège - chaîne (enveloppe protectrice) : Protège la chaîne lorsque l'unité est hors service et pendant le transport et le stockage
8. Pignon : Roue dentée qui fait avancer la chaîne de l'éleagueuse
9. Tendeur de chaîne : Garantit que la tension de la chaîne puisse être ajustée avec précision

Avant de commencer

Enlevez-le protège-chaîne et vérifiez le bon état de fonctionnement de l'éleagueuse (voir Entretien et affûtage de la chaîne de l'éleagueuse, p.33).

Avant de démarrer votre moteur, vérifiez toujours qu'il soit en bon état, en particulier l'accélérateur, le verrouillage des gaz, le bouton d'arrêt et la fixation de l'outil. Vous devez pouvoir appuyer sur l'accélérateur de façon libre et toujours revenir en position de repos. N'essayez jamais de modifier les dispositifs de contrôle ou de sécurité.

N'utilisez jamais un appareil endommagé, mal réglé ou mal entretenu, ou un appareil monté de façon incomplète et incertaine.

Gardez toujours les poignées propres et sèches. Pour une manipulation sûre et le contrôle nécessaire de votre appareil, il est particulièrement important de le protéger contre l'humidité, la suie, les huiles, les graisses ou les résines.

La tension correcte de la chaîne est extrêmement importante. La procédure de tension décrite dans ce manuel aux pages 28 et 29 doit être suivie pour éviter une tension incorrecte. Assurez-vous que les boulons hexagonaux du couvercle du pignon soient ensuite bien serrés. Vérifiez à nouveau la tension de la chaîne après avoir serré les boulons.

Ne commencez jamais à travailler avec un couvercle de pignon non monté. Ajustez la sangle et la poignée à votre taille avant de commencer à travailler.

Placez l'élagueuse sur un sol ferme ou une autre surface ferme à l'extérieur, ou comme indiqué sur la photo. Maintenir une position et un équilibre sûrs.

Veillez à ce que rien ne se trouve à proximité du guide-chaîne et de la chaîne de l'élagueuse pour réduire le risque de blessure.

Fixez l'outil aux crochets de votre sangle lorsque le moteur tourne au ralenti (voir la section correspondante).

Remarques importantes

Le bon réglage de la tension de la chaîne est primordial. Vérifiez-le régulièrement (à chaque fois que l'éleagueuse est éteinte). Si la chaîne se détache pendant la coupe, arrêtez le moteur pour la fixer. Ne faites jamais cela lorsque le moteur est en marche.

Pendant le fonctionnement Tenir et contrôler l'outil

Tenez toujours l'appareil par les poignées avec les deux mains pendant son fonctionnement. Fermez vos doigts et vos pouces autour des poignées.

Placez votre main gauche sur l'avant et votre main droite sur la poignée arrière de l'accélérateur. Cela s'applique également aux gauchers. Gardez toujours vos mains dans cette position pour garder votre élagueuse sous contrôle.

N'essayez jamais de faire fonctionner votre outil d'une seule main. La perte de contrôle de votre outil peut entraîner des blessures graves ou mortelles.

Gardez toujours votre équilibre et un support sûr pour garder le contrôle de votre élagueuse. Ne travaillez jamais sur une échelle, une branche d'arbre ou toute autre surface dangereuse. Ne soulevez jamais l'appareil au-dessus de la hauteur des épaules. Ne vous penchez pas trop. Utilisez une plate-forme élévatrice pour travailler à une hauteur supérieure à 4,5 mètres.

Une attention particulière est requise en cas de risque de glissade (sol humide, neige) et sur les terrains difficiles et envahis par la végétation. Faites attention aux obstacles cachés tels que les souches d'arbres, les racines et les flaques d'eau pour éviter de trébucher. Enlever les branches tombées, les broussailles et les chutes de bois. Soyez extrêmement prudent lorsque vous travaillez sur un terrain en pente ou accidenté.

Soyez extrêmement prudent dans des conditions humides et de gel (pluie, neige, glace). Interrompre le travail en cas de vent, d'orage ou de fortes pluies.

Mode d'emploi

Attention!

Gardez les mains et les pieds éloignés de l'outil de coupe pour éviter tout risque de blessure. Ne touchez jamais un outil de coupe en marche avec une partie quelconque de votre corps.

La lame de l'éleagueuse continuera à fonctionner pendant un court moment après que vous ayez relâché le manche de l'accélérateur (inertie).

L'accélération du moteur alors que les lames sont bloquées provoque un patinage de l'embrayage. Cela peut entraîner une surchauffe et endommager des composants importants (par exemple, à l'embrayage, ou à un composant en polymère). Cela peut entraîner un risque de blessures dues à des lames en mouvement malgré le réglage de la

vitesse de ralenti.

Si la chaîne est coincée, il faut toujours éteindre le moteur avant de la nettoyer et s'assurer que la chaîne soit bien arrêtée.

Veillez à ce que la lame de l'éleagueuse n'entre pas en contact avec des objets tels que des pierres, des clôtures, des clous, etc. Ces objets pourraient être projetés et blesser l'utilisateur ou les tiers (enfants, passants, animaux etc.) ou endommager la chaîne de l'éleagueuse.

Avant de couper, assurez-vous que la zone de travail soit exempte de branches et de broussailles indésirables. Créez ensuite une zone de retraite, loin de l'endroit où les branches coupées peuvent tomber, et enlevez tous les obstacles qui s'y trouvent. Maintenez la zone de travail dégagée, enlevez immédiatement les branches coupées. Placez tous les autres outils et équipements à une distance sûre des branches à couper, mais pas dans la zone de retraite.

Il faut toujours observer l'état de l'arbre. Assurez-vous que les racines et les branches ne soient pas pourries ou en décomposition. Si elles sont pourries à l'intérieur, elles peuvent se détacher et tomber inopinément pendant l'élagage. Faites également attention aux branches cassées et mortes qui pourraient être détachées par la vibration et tomber sur vous. Dans le cas de branches très épaisses ou lourdes, faites d'abord une petite incision sous la branche avant de travailler de haut en bas pour éviter qu'elle ne se casse.

Pour réduire les blessures graves ou mortelles dues à la chute d'objets, ne coupez jamais à la verticale au-dessus de votre corps. Tenez l'éleagueuse à un angle ne dépassant pas 60° par rapport à l'horizontale (voir illustration). Les objets peuvent tomber dans des directions inattendues. Ne vous tenez jamais directement sous la branche que vous coupez.

Faites attention aux branches qui tombent. Dès qu'une branche coupée commence à se casser, écartez-vous immédiatement et gardez une distance suffisante par rapport au bois qui tombe.

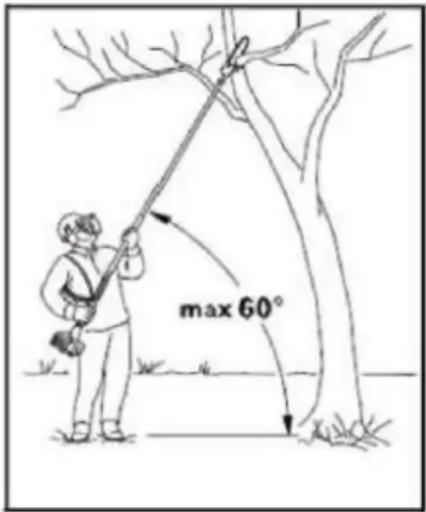

max 60°

Tirez toujours l'appareil hors de l'entaille lorsque la chaîne est en marche pour éviter que la scie ne se bloque. N'exercez pas de pression lorsque vous arrivez à la fin d'une opération d'élagage. Cela peut faire sauter le guide-chaîne et la chaîne de l'éleagueuse en marche de manière incontrôlée, qui à leur tour peuvent heurter d'autres objets.

Si le guide-chaîne est coincé dans une branche de sorte que la chaîne ne puisse plus avancer, éteignez l'éleagueuse et déplacez soigneusement la branche pour ouvrir l'espace et libérer le guide-chaîne.

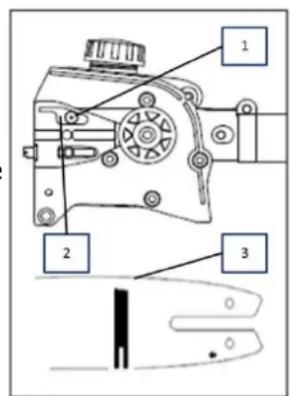

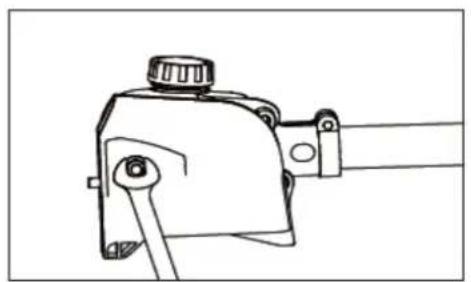

Montage du guide-chaîne et de la lame de l'élagueuse

Attention ! Réglez le guide-chaîne et la chaîne uniquement lorsque le moteur n'est pas en marche.

1. Desserrer l'écrou et retirer le couvercle du pignon.
2. Tournez la vis de serrage (1) dans le sens des aiguilles d'une montre jusqu'à ce que l'écrou de serrage (2) s'arrête à gauche.

Pecrou de serrage (2) s'arrête d'gauche. 1 4

La chaîne et les dents sont extrêmement tranchantes. Portez des gants de travail pour ne pas vous couper.

1. Placez la chaîne sur le guide, en commençant par le bout du guide-chaîne.
2. Insérez le guide-chaîne dans le goujon. Insérez l'axe du tendeur dans le trou (4) et placez simultanément la chaîne sur le pignon.
3. Remontez le couvercle du pignon et serrez l'écrou à la main.
4. Tournez maintenant la vis de serrage (1) dans le sens des aiguilles d'une montre jusqu'à ce que la chaîne ne pende que très peu sur la partie inférieure du guide et que l'attache des dents de la chaîne s'engagent dans la rainure du guide.

Tendre la chaîne de l'éleagueuse

Rétablir la tension pendant l'opération de coupe :

• Arrêtez le moteur et desserrez légèrement l'écrou.
  • Tenez le nez du guide-chaîne vers le haut.
• Utilisez un tournevis pour serrer la vis de serrage (1) dans le sens des aiguilles d'une montre jusqu'à ce que la chaîne soit à nouveau tendue contre la partie inférieure du guide.
• Remettez l'écrou en place correctement.

Les nouvelles chaînes doivent être resserrées plus souvent que les anciennes. Vérifiez régulièrement la tension de la chaîne (voir la section "Mode d'emploi / Pendant le fonctionnement")

Vérifier la tension de la chaîne

• Vérifiez la tension de la chaîne.
- Éteignez le moteur.
- Portez des gants de travail pour protéger vos mains.
- La chaîne doit se trouver à proximité de la partie inférieure du guide et en même temps il doit être possible de la déplacer à la main le long du guide.
- Resserrez la chaîne si nécessaire.

Lubrification de la chaîne de l'éleagueuse

Pour une lubrification automatique et fiable de la chaîne et du guide, veuillez utiliser uniquement une huile lubrifiante de haute qualité et écologique avec un additif adhésif.

L'entretien nécessaire dépend de la qualité de l'huile de lubrification. Il est donc important de n'utiliser que l'huile de lubrification de chaîne autorisée et recommandée.

Ajoutez 20 grammes de graisse/lubrifiant toutes les 25 heures de fonctionnement.

Si aucune huile de lubrification pour chaînes n'est disponible, vous pouvez utiliser une huile moteur HD mono ou multigrade avec une viscosité adaptée à la température extérieure en cas d'urgence.

N'utilisez pas d'huile usagée !

Des études médicales ont montré que le contact avec les huiles usagées peut provoquer un cancer de la peau. De plus, les huiles usagées sont nocives pour l'environnement !

L'huile usagée n'a plus les propriétés lubrifiantes nécessaires et ne convient pas à la lubrification de la chaîne.

Faire le plein d'huile pour la chaîne

• Vérifiez régulièrement le niveau d'huile pendant le travail. Ne la laissez jamais s'épuiser !
• Nettoyez le bouchon du réservoir et ses alentours afin qu'aucune impureté ne tombe dans le réservoir.
• Placez l'appareil de manière à ce que le bouchon de réservoir d'huile soit dirigé vers le haut.

Si le niveau d'huile dans le réservoir ne baisse pas, il peut y avoir un problème d'approvisionnement en huile :

Vérifiez l'état de lubrification de la chaîne, nettoyez les conduites d'huile et contactez votre revendeur si nécessaire.

Contrôle de la lubrification de la chaîne

L'éleagueuse doit toujours rejeter une petite quantité d'huile sur elle-même.

- Toujours vérifier la lubrification de la chaîne et le niveau d'huile dans le réservoir avant de commencer le travail.

N'utilisez jamais votre élagueuse sans huile de lubrification. Si la chaîne s'assèche, l'outil de coupe entier sera endommagé de façon permanente en peu de temps.

Chaque nouvelle chaîne doit être rodée pendant 2 à 3 minutes. Vérifiez ensuite la tension de la chaîne et ajustez-la si nécessaire (voir la section "Vérification de la tension de la chaîne").

Utilisation de l'accessoire pour élagueuse

Préparation

• Portez des vêtements et des équipements de protection appropriés - voir "Instructions de sécurité"
  • Démarrez le moteur
• Mettez la sangle

Ne jetez pas les débris de coupe dans les ordures ménagères, ils peuvent être compostés ! Ne restez jamais sous la branche que vous élaguez. Faites attention aux branches et aux brindilles qui tombent. Notez qu'elles peuvent également vous frapper après l'impact.

Séquence de coupe

Coupez toujours les branches inférieures en premier afin qu'elles puissent tomber librement. Coupez les branches épaisses en petites sections contrôlables.

Posture de travail

Tenez la poignée périphérique avec votre main gauche et la poignée des gaz avec votre main droite. Votre bras gauche doit être placé dans l'une des positions les plus confortables pour vous.

L'axe doit toujours être maintenu à un angle ne dépassant pas 60° !

La position de travail la plus confortable est celle où l'outil est à un angle de 60°, mais des angles plus petits sont également possibles en fonction de la situation.

Coupe Transversale

Pour éviter de coincer le guide-chaîne dans la rainure de coupe, placez l'outil avec le crochet contre la branche et effectuez ensuite la coupe transversale de haut en bas.

La coupe de décharge

Pour éviter que l'écorce ne se brise lorsque les branches sont épaisses, commencez toujours par une coupe de décharge (1) sur la face inférieure de la branche.

• Pour ce faire, guidez la scie en arc de cercle à travers la face inférieure de la branche (voir illustration).
• Ensuite, placez le guide contre la branche et effectuez la coupe transversale (2).

Coupez les branches épaisses au ras du sol

Si le diamètre de la branche est supérieur à 10 cm, il faut d'abord procéder à une coupe de dégagement et transversale (3) à une distance (A) d'environ 20 cm de la cible réelle.

- Vous pouvez ensuite couper la branche au ras (4), en passant par une décharge et une section transversale ultérieure.

A 4 3

Couper par-dessus les obstacles

La longue portée permet de couper les branches et les brindilles qui pendent au-dessus d'obstacles tels que les rivières ou les étangs.

L'angle de l'outil dépend de la position des branches et des brindilles.

Forces de réaction

Des forces réactives se produisent pendant le fonctionnement de la chaîne de sciage. Les forces à appliquer sur le bois agissent contre l'utilisateur. Elles se produisent lorsque la chaîne en marche entre en contact avec un objet solide tel qu'une branche ou quand elle se bloque. Ces forces peuvent conduire à une perte de contrôle et à des blessures en conséquence. Comprendre les origines de ces forces peut vous aider à éviter la peur et la

perte de contrôle.

Cette scie est conçue de manière à ce que les effets de rebond ne soient pas aussi perceptibles qu'avec les tronçonneuses conventionnelles.

Néanmoins, en cas de doute, gardez toujours une prise ferme et une bonne position pour garder le contrôle de l'outil.

Les effets les plus courants sont :

• Revers
• Recul
• Retrait

Revers et rebonds

Le revers peut se produire si la chaîne de la scie en marche heurte ou est bloquée contre un objet solide dans le quart supérieur du guide-chaîne.

La force de coupe de la chaîne exerce une force de rotation sur la scie dans le sens opposé au mouvement de la chaîne. Cela entraîne un mouvement ascendant du guide-chaîne de guidage.

Éviter les contrecoups, revers et rebonds

La meilleure protection consiste à éviter les situations qui entraînent des revers.

1. Gardez toujours un œil sur la position du guide-chaîne supérieur.
2. Ne laissez jamais cette zone entrer en contact avec un objet. Ne coupez rien avec. Faites particulièrement attention près des clôtures en fil de fer et lorsque vous coupez de petites branches dures où la chaîne peut facilement s'accrocher.
3. Ne coupez qu'une branche à la fois.

A = Retrait

Le retrait (A) se produit lorsque la chaîne se coince soudainement sous la face inférieure du guide-chaîne parce qu'elle est bloquée ou qu'elle heurte un objet étranger dans le bois. La chaîne alors la scie vers l'avant. La rétraction se produit souvent lorsque la chaîne ne tourne pas à pleine vitesse au contact du bois.

ti A

Éviter le recul

B = Recul

Soyez conscient des forces et des situations qui peuvent provoquer le blocage de la face inférieure du guide-chaîne.

1- Commencez toujours à couper avec la chaîne qui tourne à pleine vitesse.

Le recul (B) se produit lorsque la chaîne se coince soudainement par la face inférieure du guide parce qu'elle est coincée ou qu'elle

heurte un corps étranger dans le bois. La chaîne peut alors presser la scie par à-coups contre l'opérateur. Le recul se produit souvent lorsque la face inférieure du guide est utilisé pour la coupe.

Eviter le recul

1. Soyez conscient des forces et des situations qui peuvent provoquer le blocage de la chaîne par la partie inférieure du guide-chaîne.
2. Ne coupez pas plus d'une branche à la fois.
3. N'inclinez pas la barre sur le côté lorsque vous la sortez d'une fente de coupe, car la chaîne pourrait se coincer.

Pendant le fonctionnement

Vérifiez régulièrement la tension de la chaîne !

Une nouvelle chaîne doit être resserrée plus souvent qu'une ancienne.

Chaîne froide :

La tension est correcte lorsque la chaîne est proche de la face inférieure du guide-chaîne et peut encore être tirée à la main le long du guide-chaîne.

Resserrez si nécessaire (voir la section "Tension de la chaîne de sciage").

Température de fonctionnement de la chaîne :

La chaîne s'étend et commence à s'affaisser. Les maillons entraineurs de la face inférieure du guide-chaîne ne doivent pas tomber de la rainure de roulement, sinon la chaîne se détachera du guide-chaîne.

Resserrez la chaîne (voir la section "Tension de la chaîne de l'éleagueuse").

Après le travail

Desserrez la chaîne si vous l'avez resserrée en travaillant à température de fonctionnement.

La chaîne se contracte au fur et à mesure qu'elle se refroidit. Si elle n'est pas desserrée, elle peut endommager la roue d'engrenage et le roulement.

Entretien du guide-chaîne de guidage

- Retournez le guide-chaîne à chaque fois que vous avez aiguisé ou remplacé la chaîne. Cela permet d'éviter l'usure unilatérale du guide-chaîne, en particulier en haut et en bas. Nettoyez régulièrement

1 = l'ouverture pour l'approvisionnement en essence
2 = la conduite d'huile
3 = la rainure de roulement du guide-chaîne

Vérification et remplacement du pignon

- Retirez le cache du pignon, la chaîne et le guide-chaîne.

Remplacez le pignon :

• Au plus tard après la durée de vie de deux chaînes ou même avant.
• Si les marques d'usure sur le pignon sont plus profondes que 0,5 mm. Faute de quoi, la durée de vie de la chaîne sera réduite.

Vous pouvez prolonger la durée de vie de votre pignon en utilisant deux chaînes en alternance.

Entretien et affûtage de la chaîne de l'éleagueuse

Correctement aiguiser la chaîne

Une chaîne correctement affûtée passe sans effort dans le bois et ne nécessite que très peu de pression. Ne travaillez pas avec une chaîne d'éleagueuse émoussée ou endommagée.

Ceci augmenterait l'effort physique, les vibrations et entraînerait des résultats insatisfaisants et une usure plus importante :

• Nettoyez la chaîne.
• Vérifiez qu'il n'y a pas de ruptures dans les maillons ni de rivets endommagés.
• Remplacez les pièces de chaîne endommagées et usées par des pièces de rechange appropriées, que vous pouvez limer à la forme et à la taille des pièces d'origine si nécessaire.

Veuillez noter les angles et les dimensions indiqués ci-dessous. Si la chaîne de l'élagueuse n'est pas correctement affûtée ou si la jauge de chaîne est trop petite, le risque d'effets de contrecoup et de blessures est plus élevé !

La chaîne de tronçonnage de l'éleagueuse ne peut pas être fixée sur le guide-chaîne. Il est donc préférable de retirer la chaîne du guide et de l'aiguiser ensuite.

- Choisissez un outil d'affûtage adapté au pas de chaîne. Voir "Données techniques"

pour les pas de chaîne approuvés.

Le pas de la chaîne (par exemple 3/8") est indiqué dans la jauge de profondeur de chaque dent.

N'utilisez que des limes spéciales pour les chaînes d'éleagueuse !

D'autres limes ont la mauvaise forme et la mauvaise coupe.

Sélectionnez le diamètre de la lime en fonction de votre pas de chaîne. Prenez également en compte l'angle lors de l'affûtage des gouges de chaîne.

3/8

A B

A = angle de sciage

B = angle de la plaque latérale

En effet, il faut maintenir le même angle pour toutes les gouges. Si les angles sont irréguliers, la chaîne fonctionne de manière irrégulière, s'use rapidement et se casse prématurément.

Comme ces exigences ne peuvent être satisfaites qu'avec une pratique suffisante et régulière :

Un porte-lime doit être utilisé lors de l'affûtage manuel de la chaîne de d'éleagueuse. Les angles corrects de la lime y sont marqués.

90°

- Tenez la lime horizontalement (à l'angle correct par rapport au guide-chaîne) et limez en fonction la marque d'angle indiquée sur le porte-lime. Soutenez le porte-lime sur la plaque supérieure et la jauge de profondeur.

• Toujours limer la gouge de l'intérieur vers l'extérieur.
• La lime ne s'affûte que lorsqu'elle est en mouvement vers l'avant. Soulevez-là lorsqu'elle recule.
• Ne touchez pas les maillons de liaison et les maillons entraineurs avec la lime.
• Continuez à tourner la lime régulièrement pour éviter une usure unilatérale.
• Utilisez un morceau de bois dur pour enlever les arêtes des bords coupés.

Tous les gouges doivent avoir la même longueur, sinon elles auront aussi des hauteurs différentes. Cela entraîne un fonctionnement irrégulier de la chaîne et augmente le risque de rupture.

59. Utilisation de la rallonge 1m avec MT152E

La rallonge est montée de la même manière que les autres accessoires :

1). Placez le tube contre l'arbre principal de manière à ce que le trou du tube soit aligné avec le boulon de verrouillage de la pièce de raccordement.

2). Actionnez le boulon de verrouillage et insérez le tube dans l'arbre principal. Relâchez la goupille de verrouillage et assurez-vous que celle-ci s'engage dans le trou.

3). Tournez la molette dans le sens des aiguilles d'une montre pour sécuriser la connexion.

Utilisation de la rallonge de 1 mètre :

La rallonge de 1m peut être utilisée avec et entre tous les accessoires. Elle sert à augmenter votre rayon de travail.

60. Utilisation du kit d'élagage inclinable sur le MT252

NB: Ne montez et n'ajustez le kit que lorsque l'appareil est éteint.

Le montage du kit coupe-branches inclinable s'effectue de la même manière que pour les autres kits:

1). Placez le tube contre l'arbre principal de manière à ce que le trou du tube soit aligné avec le boulon de verrouillage de la pièce de raccordement.

2). Actionnez le boulon de verrouillage et insérez le tube dans l'arbre principal. Relâchez la goupille de verrouillage et assurez-vous que celle-ci s'engage dans le trou.

3). Tournez la molette dans le sens des aiguilles d'une montre pour sécuriser la connexion.

Utilisation du kit coupe-branches inclinable :

ÉTAPE 1: Tirez la poignée noire vers le bas pour l'ajuster.

ÉTAPE 2: Modifiez l'angle d'inclinaison du kit coupe-branches selon vos besoins.

FUXTECY 1.

61. Démarrer/arrêter la machine

Démarrage à froid

1. Placez la machine sur une surface ferme et plane.

Faites glisser l'interrupteur d'arrêt du moteur sur " I " dans la direction du moteur.

1. Réglez le levier de starter vers le haut sur "KALT START"
2. Appuyez sur la pompe du carburateur environ 8 à 10 fois (jusqu'à ce que l'essence coule dans la conduite)
3. Tirez de façon rapide et courte sur le cordon du lanceur jusqu'à ce que vous sentiez une résistance (environ 100 mm). Un mouvement continu, et surtout rapide, produira une forte étincelle et le moteur se mettra en marche.

1. NB : Dès que le moteur a répondu, mettez le levier du starter en position "WARM START" et tirez immédiatement sur le lanceur jusqu'à ce que le moteur démarre.
2. Laissez le moteur chauffer au ralenti pendant environ 10 minutes

NOTE : Si la machine ne démarre pas après plusieurs tentatives, reportez-vous aux chapitres de dépannage.

NOTE : Tirez toujours le cordon du lanceur tout droit. En tirant le lanceur en biais, le cordon subit un frottement. La traction diagonale peut entraîner l'effilochage ou la rupture du câble de démarrage. Tenez toujours fermement la poignée du lanceur lorsque le cordon se rétracte. Ne jamais laisser le cordon se rétracter lorsque vous l'avez tiré au maximum au préalable. Cela pourrait endommager le dispositif de démarrage.

Démarrage à chaud de la machine

1. Placez la machine sur une surface ferme et plane.
2. Faites glisser l'interrupteur d'arrêt du moteur vers le bas
3. Faites glisser le starter en position "WARM START"
4. Tirez de façon rapide et courte sur le cordon du lanceur jusqu'à ce que vous sentiez une résistance (environ 100 mm). Un mouvement continu, et surtout rapide, produira une forte étincelle et le moteur se mettra en marche.

Si la machine ne démarre pas, veuillez procéder à nouveau selon la procédure "Démarrage à froid de la machine".

Arrêt de la machine

Déverrouillez la manette des gaz. Laissez la machine revenir au ralenti. Poussez l'interrupteur d'arrêt du moteur sur la poignée vers le haut jusqu'à ce que la machine s'arrête. Si elle ne s'arrête pas, tirez sur le connecteur de la bougie en cas d'urgence. Ne laissez jamais la machine sans surveillance lorsqu'elle est en marche.

62. Ravitaillement de la machine

CARBURANT ET HUILE POUR MOTEURS À DEUX TEMPS

Utilisez de l'essence sans plomb avec de l'huile pour moteur à deux temps dans un rapport de 40:1. Lors des premières opérations, un rapport de mélange de 25:1 peut être sélectionné afin de lubrifier au départ toutes les pièces de la machine de manière optimale.

AVERTISSEMENT : N'utilisez jamais d'essence pure dans votre machine. Cela risque de causer des dommages permanents au moteur et annule la garantie du fabricant pour ce produit. N'utilisez jamais un mélange de carburant qui a été stocké pendant plus de 90 jours.

AVERTISSEMENT : Il doit s'agir d'une huile de première classe pour les machines à deux temps refroidies par air.

MÉLANGE DE CARBURANT

Mélangez le carburant avec l'huile pour moteur à deux temps dans un récipient spécial.

Consultez le tableau de mélange de la page suivante pour le rapport correct entre le carburant et l'huile. Agitez le récipient pour assurer un mélange complet.

Essence	Huile pour moteur à deux temps (40:1)	Essence	Huile pour moteur à deux temps (40:1)
1 litre	0,025 litre	5 litres	0,125 litre
2 litres	0,050 litre	10 litres	0,250 litre

AVERTISSEMENT : Le manque de lubrification annule la responsabilité du fabricant de la machine.

L'essence et l'huile peuvent être mélangées dans un rapport maximal de 40:1.

Carburant recommandé

Il est recommandé d'utiliser de l'essence sans plomb avec un indice d'octane de 90 # ou plus pour réduire les dépôts de carbone dans la chambre de combustion. N'utilisez pas d'essence usée ou encrassée. Veillez à ce que le réservoir de carburant soit exempt de poussière et évitez que de l'eau n'y pénètre. Parfois, une surcharge provoque des ratés d'allumage, ce qui est normal.

Si les ratés sont audibles en charge normale, nous recommandons de remplacer le carburant. Si le raté est toujours présent par la suite, veuillez contacter un atelier agréé.

AVERTISSEMENT

Bouchon de réservoir Niveau de remplissage max

L'essence est très inflammable et peut provoquer une explosion en cas d'étincelles.
- Ne faites le plein que dans des pièces bien ventilées et laissez le moteur refroidir avant de le remplir. Il faut éviter de fumer et de faire du feu ainsi que des étincelles pendant le ravitaillement.
- Ne pas trop remplir le réservoir (voir figure niveau max.).
- Après le ravitaillement, vérifiez que le bouchon du réservoir soit bien fermé.
- Évitez tout déversement d'essence.
- Gardez la machine hors de portée des enfants.

63. Techniques de découpage

ATTENTION

SI VOUS n'êtes pas familier avec les techniques de coupe, entraînez-vous avec la MACHINE en position "STOP" (arrêt).

TOUJOURS RÉGLER OU COUPER À DES RÉGIMES ÉLEVÉS. Ne faites pas tourner la machine lentement au début ou en mode de coupe.

TOUJOURS garder une distance dans la zone de travail par rapport aux boîtes en métal, bouteilles, pierres, etc. Les objets qui tourbillonnent peuvent causer des blessures graves à l'utilisateur ou aux personnes présentes et endommager la machine. Si un objet est accidentellement touché par la machine, arrêtez immédiatement la machine et vérifiez son état. Ne faites jamais fonctionner la machine avec des pièces endommagées ou défectueuses.

N'utilisez pas la machine à d'autres fins que la coupe de l'herbe.

Ne jamais soulever la tête de coupe en nylon au-dessus de la hauteur des genoux pendant l'opération.

Ne faites pas fonctionner la machine sur une pente s'il y a une probabilité de glissement ou de perte de stabilité.

A LIBÉRATION DU FIL DE COUPE EN NYLON

Pour libérer le filament en nylon, faites tourner la machine à plein régime et tapotez la tête de coupe en nylon sur la pelouse. Le fil se libère automatiquement. La lame dans le carter de protection coupe le fil en excès.

ATTENTION : Enlevez régulièrement les dépôts d'herbe pour éviter la surchauffe du moteur. Les dépôts d'herbe se produisent lorsque les fibres de la mauvaise herbe s'enchevêtrent autour de l'arbre de transmission sous le carter de protection. Cela empêche le bon refroidissement de l'arbre de transmission. Enlevez les dépôts d'herbe avec un tournevis ou un outil similaire seulement lorsque la machine est éteinte.

Si la machine est correctement équipée d'un carter de protection et d'une tête de coupe en nylon, elle coupera les mauvaises herbes disgracieuses et les herbes hautes et de grand diamètre dans les zones situées le long des clôtures, des murs, des terrains et autour des arbres.

NOTE : Faites particulièrement attention à la coupe sur les murs en brique ou en pierre, etc., qui entraînera une usure rapide des fils.

COUPER PLUS PRÉCISÉMENT

Faites pivoter la tête de coupe en nylon du coupe-bordure horizontalement d'un côté à l'autre. N'inclinez pas la tête de coupe en nylon pendant le travail. Pour une hauteur de coupe correcte, effectuez une coupe préalable dans une zone d'essai. Maintenez la tête de coupe en nylon au même niveau pour une profondeur de coupe uniforme.

Coupez autour des arbres lentement ; le fil ne doit pas entrer en collision avec l'arbre. Faites le tour de l'arbre de gauche à droite. Approchez-vous de l'herbe ou des mauvaises herbes avec la pointe du fil.

64. Remplacer le fil de nylon

1. Éteindre le moteur
2. Placez le coupe-bordure sur le sol de manière à ce que le tube avec la bobine soit exposé et retirez la tête en nylon
3. Ouvrez la tête de coupe en nylon en appuyant sur le bouton de déclenchement
4. Coupez le nouveau fil à 5 mètres et enroulez-le dans le sens des aiguilles d'une montre autour des enrouleurs

1. Enlever le fil inutile

2. Une fois le nouveau fil enroulé, fixez les extrémités du fil comme indiqué sur l'illustration

1. Faites passer les extrémités du fil dans les trous de la partie extérieure de la bobine

2. Pressez la bobine intérieure et la bobine extérieure ensemble et tournez-les l'une contre l'autre jusqu'à ce qu'elles s'enclenchent

Des contrôles et des ajustements réguliers doivent être effectués pour s'assurer que le moteur à essence conserve ses performances. Un entretien régulier garantit également une longue durée de vie. Voir le tableau suivant pour le cycle d'entretien régulier.

Composante	Cycle de maintenance	Chaque utilisation	Tous les mois ou toutes les 10h	Tous les 3 mois ou 25h	Tous les 6 mois ou 50h	Tous les 12 mois ou 100h	Tous les 2 ans ou 300h
Huile de lubrification	Vérifier le niveau d'huile	■
	Recharge			20g toutes les 25h
	Remplacement		■		■
Filtre à air	Vérifier	■
	Nettoyer			■a
Bougie d'allumage	Vérifier et ajuster					■
	Remplacer						■
Connecteur de bougie d'allumage (facultatif)	Nettoyer					■
Ailettes de refroidissement	Contrôler				■
Éléments de liaison tels que les vis et les écrous	Vérifiez (resserrez si nécessaire)	■
Couplage	Contrôle				■b
Vitesse de ralenti	Contrôler et ajuster					■b
Jeu des soupapes	Contrôler et ajuster					■b
Chambre de combustion	Nettoyer	Après 300 h
Carburant	Vérifier					■
Réservoir de carburant	Vérifier					■
Conduite de carburant	Vérifier	Chaque année (à remplacer si nécessaire)

AVERTISSEMENT

a. Augmentez les intervalles de maintenance si vous travaillez dans un environnement poussiéreux.
b. Tous les travaux d'entretien - à l'exception de ceux qui figurent dans le mode

d'emploi

Les travaux doivent être effectués par du personnel de maintenance qualifié

Nettoyage du filtre à air

ATTENTION : Ne faites jamais tourner le moteur sans filtre à air.

Un filtre à air sale réduit les performances du moteur, augmente la consommation de carburant et entrave le démarrage. Si vous constatez une perte de puissance du moteur :

1 Retirez la vis du couvercle du filtre et retirez le filtre
2 Nettoyez le filtre avec de l'eau et du savon. N'utilisez jamais d'essence ou de benzène !
3 Laissez le filtre sécher à l'air.
4 Remettez le filtre en place et fixez le couvercle du filtre avec la vis

Entretien des bougies d'allumage

Pour assurer un fonctionnement normal du moteur, l'espace d'allumage de 0,6 - 0,7 mm doit être maintenu et doit être exempt de tout dépôt de carbone. Les étapes suivantes doivent toujours être effectuées avec le moteur éteint :

1. Retirez avec précaution le connecteur de la bougie d'allumage. Ne tirez pas sur le câble mais directement sur la prise
2. Utilisez la clé à bougie fournie pour dévisser la bougie

3. Vérifiez visuellement que la bougie d'allumage n'est pas endommagée et que l'électrode n'est pas brûlée

4. Enlevez les dépôts de carbone

5. Vérifiez l'écart avec une jauge d'épaisseur et pliez l'électrode au bon écartement de 0,6 à 0,7 mm

6. Vérifiez la rondelle de la bougie d'allumage et serrez la bougie avec un couple de 12-15 Nm

7. Remettez le bouchon d'allumage sur la bougie d'allumage

La bougie d'allumage doit être bien vissée, sinon le moteur tournera à chaud et sera endommagé.

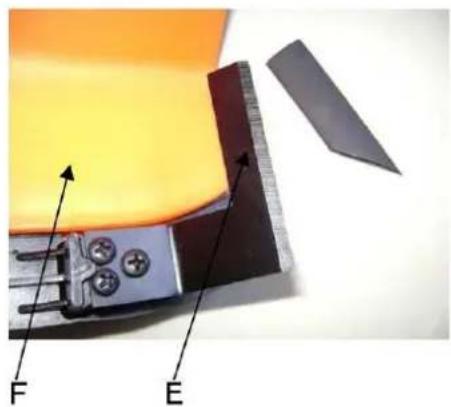

Affûtage des lames du carter de

protection

1. Retirez la lame de coupe (E) du carter de protection (F).

2. Serrez la lame dans un étau. Aiguiser les lames avec une lime plate. Veillez à maintenir l'angle du tranchant. La lame de coupe ne doit être déplacée que dans un seul sens pendant l'affûtage.

Si des réglages du carburateur doivent être effectués, ils doivent l'être par un atelier spécialisé.

66. Stockage de la machine

AVERTISSEMENT : Si vous ne suivez pas ces étapes, des dépôts peuvent se former dans le carburateur. Cela entrave le démarrage ultérieur et cause des dommages permanents

1. Effectuez tous les entretiens généraux recommandés dans la section "Entretien" de votre manuel d'utilisation.
2. Nettoyez l'extérieur de la machine, le tube, le carter de protection et la tête de coupe en nylon.
3. Vider le réservoir de carburant.
4. Une fois le carburant épuisé, démarrez le moteur.
5. Laissez la machine fonctionner au point mort jusqu'à ce qu'elle s'arrête d'elle-même. Cela permet de nettoyer le carburateur du carburant.
6. Laissez la machine refroidir (environ 5 minutes).
7. Utilisez une clé à bougie pour retirer la bougie.
8. Versez 1 cuillère à café d'huile propre pour moteur 2 temps dans la chambre de combustion. Tirez plusieurs fois lentement sur le cordon du lanceur pour enduire les composants internes. Remplacez la bougie d'allumage.
9. Conservez l'appareil dans un endroit frais et sec, à l'écart de toute source d'inflammation comme un brûleur à mazout, un chauffe-eau, etc.

PROTECTION DE TRANSPORT

Assurez-vous que la machine soit bien fixée pendant le transport pour éviter les pertes de carburant, les dommages ou les blessures. Installez une protection de transport pour les feuilles métalliques pendant le transport et le stockage.

67. Gestion des pannes

1. Difficultés lors de la mise en service

Situation		Cause	Solution
Pas d'étincelle d'allumage	Bougie d'allumage	Dépôt de carbone entre les diodes de la bougie d'allumage	Nettoyez la bougie d'allumage. Réglage de l'écartement 0,6~0,7 mm, Remplacement de la bougie d'allumage
	autres	Bobine d'allumage défectueuse L'aimant du volant d'inertie est trop faible	Remplacement de la bobine d'allumage ou du volant d'inertie
Faible étincelle d'allumage	Compression	Trop de carburant dans la chambre de combustion, mauvais carburant ou eau dans le réservoir	Retirez la bougie et laissez sécher, remplacez le carburant.
	Le carburateur ne pompe plus l'huile.	Conduite de carburant bloquée	Nettoyage du carburateur et nettoyage des conduites
Bruit suspect du moteur lors de l'allumage	Approvisionnement normal en carburant mais faible compression	Segments de piston usés, bougie d'allumage non vissée, culasse mal serrée, mauvais jeu de soupapes ou mauvais calage de l'allumage.	remplacer serrer les vis remplacer ou ajuster
	approvisionnement normal en carburant et bonne étincelle d'allumage	Mauvais contact entre le bouchon d'allumage et la bougie d'allumage	remplacer ou vérifier

1. Difficultés pendant le fonctionnement

Situation	Cause	Solution
Le moteurn'atteint pas savitesse	Le starter est en position "Démarrage à froid", le système d'échappement est bloqué, pas d'alimentation en air, les éléments mobiles sont usés, l'étincelle d'allumage est faible, le jeu de soupapes est trop important, la culasse est encrassée	Ouvrir le starter, remplacer le système d'échappement Vérifier ou remplacer la bobine d'allumage, régler le volant moteur, la bougie d'allumage

Original Bedienungsanleitung FUXTEC FX-MT152/-MT152E/-MT252_de_en_fr_ita_es_rev20

Le matériel d'exploitation fuit	Les conduites vers le carburateur sont bloquées. L'espacement des bougies d'allumage est incorrect.	Remplacer les conduites et, si nécessaire, le carburateur ; ajuster la dimension de l'espace
Bruits de moteur	Mauvaise position du starter, Arbre à cames endommagé	Vérifier/remplacer l'arbre à cames
Fuite de carburateur	Défaillance du clapet anti-retour sur le bouchon du réservoir	Remplacer le bouchon du réservoir
	Joint de carburateur usé	Remplacer le carburateur ou le joint d'étanchéité

Si aucun dépannage ne permet de résoudre le problème, contactez votre revendeur ou le fabricant directement. N'utilisez que des pièces d'origine approuvées par le fabricant, sinon il y a un risque de danger.

68. INFO : accessoires optionnels (perche élagueuse ajustable)

1. Poignée 2. Goupille 3. Trous

Montage : Tirez la poignée vers l'arrière et positionnez l'angle souhaité sur les accessoires et relâchez le bouton afin que la goupille puisse s'engager dans l'un des trous.

69. Service clientèle

Ne faites réparer votre appareil acheté que par du personnel qualifié et uniquement avec des pièces de rechange d'origine. La sécurité de l'appareil sera ainsi maintenue.

Si vous ne disposez pas des adresses des points de service autorisés, veuillez contacter le bureau de vente où vous avez acheté l'appareil. Pour les travaux de maintenance et l'achat de pièces de rechange, veuillez contacter directement le fabricant FUXTEC GmbH à tout moment à l'adresse suivante [e-mail]

70. Garantie

La période de garantie est de 24 mois à compter de la date d'achat. Conservez votre ticket de caisse dans un endroit sûr. Sont exclus de la garantie les pièces d'usure et les dommages causés par une utilisation inappropriée, l'usage de la force, les modifications techniques, l'utilisation d'accessoires incorrects ou de pièces de rechange non originales et les tentatives de réparation par du personnel non qualifié. Les réparations sous garantie ne peuvent être effectuées que par des revendeurs spécialisés agréés.

71. Informations sur le recyclage

Veuillez contacter les autorités locales pour la mise au rebut de l'appareil. Veuillez-vous débarrasser à l'avance de tout le matériel combustible tel que l'essence ou l'huile.

72. Déclaration de conformité CE

Nous déclarons par la présente,

FUXTEC GMBH

KAPPSTRAße 69, 71083 HERRENBERG, ALLEMAGNE

que la machine décrite ci-dessous, de par sa conception et sa construction et dans la version mise sur le marché par nos soins, est conforme aux exigences de base des directives CE en matière de sécurité et de santé.

Désignation de la machine :

Débroussailleuse multifonctions

Type de moteur :

FX-MT152/MT-152E/-MT252

Marque déposée :

FUXTEC

Cylindrée

52cm ^3

Niveau de puissance acoustique mesuré

LWA = 107,7dB

Niveau de puissance acoustique garanti

L_WA=111dB

Procédure de conformité 2000/14/CE

selon l'annexe IV

Directives CE pertinentes :

Fil à dresser mécanique CE 2006/42/CE

Fil de la directive CE sur la compatibilité électromagnétique

(CEM) 2014/30/UE

Fil de la directive CE Émissions sonores (2000/14/CE &

2005/88/CE)

Normes harmonisées appliquées:

EN ISO 11806-1

EN ISO 11680-1

EN ISO 10517; EN ISO 14982

Signature/date du fabricant :

Leonhard Zirkler, 02.12.2022

Nom et adresse de la personne autorisée à constituer la documentation technique établie dans la Communauté

L. Zirkler

FUXTEC GMBH - KAPPSTRAße 69, 71083

HERRENBERG, ALLEMAGNE
