Type de produit	GPS pour camions
Marque	GARMIN
Modèle	dezl 560 LMT
Alimentation	Batterie lithium-ion intégrée, charge via câble allume-cigare 12 V
Écran	Écran tactile couleur (taille non spécifiée)
Fonctions principales	Navigation routière, routage camion/camping-car, infos trafic FM TMC, Bluetooth mains libres, entrée caméra de recul, recherche de services pour poids lourds
Profil de véhicule	Camion ou camping-car (hauteur, poids, longueur, restrictions)
Mise à jour cartographique	Mise à jour gratuite dans les 60 jours suivant la première acquisition de signaux satellites (nuMaps Guarantee)
Mise à jour logicielle	Via le Tableau de bord Garmin (www.garmin.com/dashboard)
Récepteur trafic	FM TMC intégré au câble allume-cigare, abonnement automatique
Bluetooth	Couplage téléphone pour appels mains libres (portée 10 m)
Entrée vidéo	Connecteur pour caméra de recul (sur le socle)
Stockage	Lecteur de carte microSD
Compatibilité	Windows, Mac (via Tableau de bord)
Sécurité	Batterie lithium-ion : éviter exposition à la chaleur extrême, retirer l'appareil du véhicule en quittant
Contenu de l'emballage	Appareil, socle, support, câble allume-cigare, guide de démarrage rapide

FOIRE AUX QUESTIONS - DEZL560LMT GARMIN

Comment activer mon abonnement trafic ?

L'abonnement au service d'info-trafic FM TMC est activé automatiquement dès que vous utilisez le câble allume-cigare fourni. Aucun achat supplémentaire n'est nécessaire.

Comment mettre à jour les cartes gratuitement ?

Vous devez enregistrer l'appareil via le Tableau de bord (www.garmin.com/dashboard) dans les 60 jours suivant la première acquisition de signaux satellites. Ensuite, dans la section Mises à jour cartographiques, cliquez sur 'Mettre à jour maintenant' et suivez les instructions.

Comment définir un profil de camion ?

Lors du premier allumage, le mode camion est sélectionné. Vous pouvez aussi toucher Changer de mode pour saisir un profil de camping-car. Suivez les instructions à l'écran pour indiquer la hauteur, la longueur, le poids et les restrictions de votre véhicule.

Que faire si l'appareil ne répond plus ?

Appuyez sur le bouton Marche/Arrêt et maintenez-le enfoncé pendant 8 secondes jusqu'à l'extinction. Attendez 1 seconde, puis rallumez-le brièvement.

Comment coupler mon téléphone via Bluetooth ?

Depuis le menu principal, touchez Outils > Paramètres > Bluetooth, activez le Bluetooth. Sur votre téléphone, activez le mode visible et sélectionnez l'appareil dans la liste. Saisissez le code PIN 1234 si nécessaire.

Comment utiliser une caméra de recul ?

Connectez une caméra de recul vidéo composite au connecteur d'entrée vidéo situé sur le socle. L'image s'affiche automatiquement lorsqu'un signal vidéo est présent.

Pourquoi l'icône de limite de vitesse pour camion s'affiche-t-elle ?

L'icône apparaît si aucune donnée d'accessibilité pour camion n'existe pour cette route. Respectez toujours les panneaux de signalisation et les réglementations.

Comment rechercher des services pour poids lourds près des sorties d'autoroute ?

Pendant un itinéraire, touchez Où aller ? > Services à proximité des sorties. Sélectionnez une catégorie (stations-service, restauration, etc.). Cette fonction est disponible uniquement sur autoroutes.

Comment enregistrer mon appareil Garmin ?

Connectez l'appareil à l'ordinateur, ouvrez le Tableau de bord et cliquez sur 'S'enregistrer maintenant'. Suivez les instructions à l'écran. Conservez la facture originale.

Où télécharger le manuel d'utilisation complet ?

Ouvrez le Tableau de bord, cliquez sur 'Manuels', puis 'Télécharger' à côté du manuel souhaité. Le manuel du dezl contient les informations dédiées aux semi-remorques et camping-cars.

MODE D'EMPLOI DEZL560LMT GARMIN

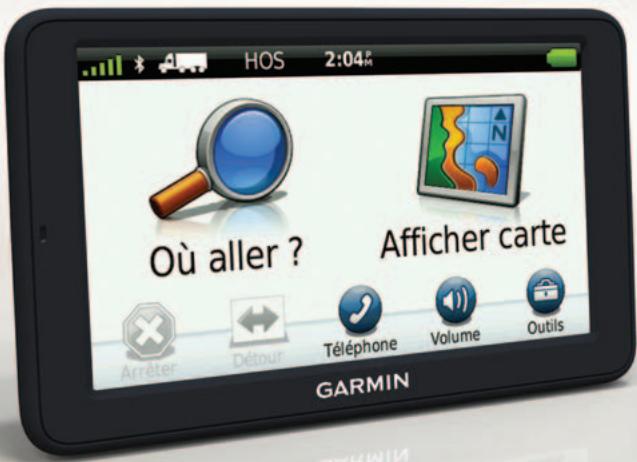

Manuel de démarrage rapide

Getting Started

WARNING

Manuel de démarrage rapide

Mise en route

AVERTISSEMENT

Consultez le guide Informations importantes relatives au produit et à la sécurité inclus dans l'emballage du produit pour prendre conscience des avertissements et autres informations sur le produit.

Avant votre première utilisation du produit, vous devez effectuer les opérations suivantes.

1. Montez l'appareil (page 2).
2. Enregistrez l'appareil (page 4).

3. Recherche des mises à jour:

4. Mises à jour logicielles (page 4).

5. Mise à jour cartographique gratuite (page 5).

6. Telechargez le manuel d'utilisation complet (page 5).

7. Saisissez un profil de camion/ camping-car (page 6).

Montage de l'appareil

AVERTISSEMENT

Ce produit contient une batterie lithium-ion. Pour éviter de vous blesser ou d'endommager votre produit en exposant la batterie à une chaleur extréme, sortez l'appareil de votre vehicule lorsqu'vous quitter ce dernier ou place-le à l'abri du soleil.

Vou desveezcharge l'appareil avant de l'utiliser sur batterie.

1. Branchez le cable allume-cigare ① au connecteur mini-USB ② sur le socle ③

1. Fixez le socle au support ④
2. Faites glisser le levier de verrouillage ⑤ sur la base vers la position déverrouillée.

1. Faites glisser la partie circulaire au bas du support dans la base, jusqu'à ce que vous entendiez un déclic.
2. Faites glisser le levier de verrouillage vers la position verrouillée.
3. Ajustez la partie inférieure de l'appareil dans le socle.
4. Inclinez l'appareil ⑥ vers l'arrière jusqu'à ce qu'il s'enclenche.

1. Branchez l'autre extrémité du cable allume-cigare sur une prise disponible dans votre vehicule.

Une fois l'appareil raccordé à l'alimentation du vehicule, voici ce qui doit se passer.

L'appareil s'allume.
L'appareil acquiert les signaux satellites. Lorsqu'au moins une barre est verte, votre apparéil capte les signaux satellites.

REMARQUE: pour accérir des signaux satellites, l'appareil doit-disposer d'une vue dégagée sur le ciel.

L'appareil se charge pendant que vous conduisez. L'icone figurant dans la barre d'etat indique l'etat de la batterie interne.

A propos du Tableau de bord

Utilisez le Tableau de bord pour enregistrer votre appareil, rechercher des mises à jour logicielles et cartographiques, acceder aux manuels des produits et à l'assistance, et bien plus encore.

Configuration du Tableau de bord

1. Connectez le cable USB au connecteur micro-USB ① de l'appareil.

1. Connectez le cable USB à un port USB de votre ordinateur.

2. Rendez-vous sur le site www.garmin.com/dashboard.

3. Suivez les instructions presents à l'écran.

Enregistrement de l'appareil

1. A partir du Tableau de bord, cliquez sur S'enregistrer maintainant.
2. Suivez les instructions presents à l'écran.
3. Conservez en lieu sur l'original de la facture ou une photocopie.

Mise à jour du logiciel

1. Ouvrez le Tableau de bord (page 4).
2. Si nécessaire, dans la section Mises à jour logicielles, cliquez sur Mettre à jour maintainant.
3. Suivez les instructions presents à l'écran.

nuMaps Guarantee

Votre appeareil peut beneficier d'une mise à jour cartographique gratuite dans les 60 jours qui seront l'acquisition des signaux satellites en cours de conduite. Vous ne bénéficierez d'aucune mise à jour cartographique gratuite si vous enregistrez l'appareil par téléphone ou plus de 60 jours après la première acquisition des signaux satellites par l'appareil. Pour plus d'informations, consultez la page www.garmin.com/numaps.

Mises à jour cartographiques

1. Ouvrez le Tableau de bord (page 4).
2. Enregistrez l'appareil (page 4).
3. Si nécessaire, dans la section Mises à jour cartographiques, cliquez sur Mettre à jour maintainant.
4. Suivez les instructions presents à l'écran.

Téléchargement du manuel d'utilisation

Le manuel d'utilisation de votre apparéil est disponible sur le site Web de Garmin.
Le manuel d'utilisation du dézl contient plus d'informations sur les fonctions de l' apparéil dédiées aux semi-remorques et aux camping-cars.

1. Ouvrez le Tableau de bord (page 4).
2. Cliquez sur Manusels.
3. Cliquez sur Telecharger en regard du manuel souhaite.
4. Cliquez sur pour enregistrer le fichier sur votre ordinateur.

Saisie d'un profil de camion/camping-car

AVERTISSEMENT

La définition de votre profil de vehicule ne garantit pas la prise en compte des caractéristiques de votre vehicule pour toutes les suggestions d'itinétaire. Lorsque vous conduisiez, il est de votre responsabilité de prendre en compte la hauteur, la longueur, le poids de votre vehicule et toute autre restriction le concernant. Respectez toujours les panneaux de signalisation et les conditions de circulation lorsque vous conduisez.

Vous devez définir votre profil de camion/ camping-car avant de pouvoir utiliser ce mode.

Le mode camion est selectionné la première fois que vous allumez l'appareil.
Vous pouvez selectionner Changer de mode pour saisir un profil de camping-car.

1. Lorsque l'écran d'avertissement apparait, touchez Accepter.

2. Touchez Oui pour saisir votre profil de camion.

3. Suivez les instructions presents à l'écran.

Présentation de l'appareil

①	Bouton Marche/Arrêt
②	Lecteur de carte microSD™

Réinitialisation de l'appareil

Vou pouve réinitialiser l'appareil s'il cesse de fonctionner.

1. Appuyez sur le bouton Marche/ Arrêt, maintenez-le enforcé pendant 8 secondes, puis relâchéz-le. L'appareil s'éteint.

2. Attendez 1 seconde.

3. Si l'appareil est alimenté par la batterie, appuyez brièvement sur le bouton Marche/Arrêt.

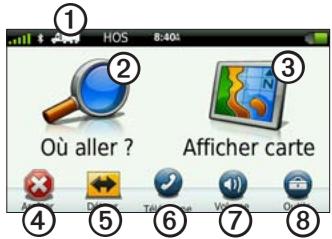

Utilisation du menu principal

• Touchez ① pour selectionner un mode de transport.
• Touchez ② pour rechercher une destination.
• Touchez ③ pour afficher la carte.
• Touchez ④ pour arreter un itinétaire.
• Touchez ⑤ pour faire un détour sur un itinétaire.
• Touchez ⑥ pour passer un appel

lorsque you etes connecte a un telephone portable compatible.

Visitez le site www.garmin.com /bluetooth pour plus d'informations.

• Touchez ⑦ pour régler le volume.
• Touchez ⑧ pour ouvrir le menu des outils et paramètres.

Recherche de points d'intérêt pour les poids lourds

Les cartes détaillées chargées dans votre apparéil contiennent des points d'intérêt pour les poids lourds, comme les services routiers, les relais routiers et les ponts-bascules.

1. Dans le menu principal, touchez Où aller ? > Points d'intérêt > Camion.
2. Sélectionnez une catégorie.
3. Sélectionnez une sous-catégorie, si besoin est.
4. Sélectionnez une destination.
5. Touchez Aller!.

Utilisation des services à proximé des sorties

Voupeuz recherche les services à proximite des prochaines sorties d'autoroute : stations-service, restauration, hébergement, aires de repos, réparation automobile, reliais routier et ponts-bascules. L'appareil affiche les services disponibles en fonction de votre mode d'utilisation. La fonction de recherche de services à proximite des sorties n'est disponible que sur les voies à péage, telles que les autoroutes.

REMARQUE: les services à proximé des sorties ne sont pas disponibles en mode Piéton.

1. Lorsque vous suivez un itinétaire, dans le menu principal, touchez Où aller ? > Services à proximité des sorties.
2. Sélectionnez une option.

Suivi d'un itinétaire

AVIS

L'icone de limite de vitesse est affichée à titre d'information unquement et ne saurait soustraire le conducteur à son obligation de se conformer à tous les panneaux de limitation de vitesse et de respecter à tout moment les consignes de sécurité routiere. Garmin ne saurait être tenue responsable des amendes ou citations en justice dont vous pourriez faire l'objet suite à toute infraction de votre part au code de la route.

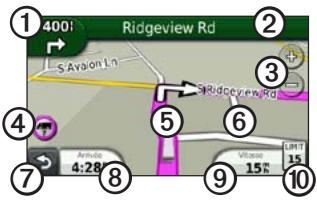

Une ligne magenta indique votre itinétaire sur la carte. Si vous deviéz de l'itinétaire initial, l'appareil recalcule l'itinétaire. Une icône de limite de vitesse peut s'afficher lorsque vous roulez sur les routes principales.

Lorsque you naviguez en mode Camion ou Vehicule de loisirs, une tonalité retentit et l'icone s'affiche si aucune donnée d'accessibilité pour camion n'existe pour cette route. Respectez toujours les panneaux de signalisation et les

reglementations.

• Touchez ① pour afficher le prochain changement de direction.

L'indicateur de changement de direction vous signale également, le cas échéant, dans qu'elle voie vous nevez vous trouver afin de préparer votre manoeuvre suivante.

• Touchez ② pour afficher la liste des changements de direction.
• Touchez ③ pour effectuer un zoom avant ou arrête.

• Touchez ④ pour afficher les informations d'ajretissement, le cas échéant (page 6).

• Touchez ⑤ pour afficher des informations sur la position.

• Touchez et faites glisser ⑥ pour visualiser les différentes parties de la carte.
• Touchez ⑦ pour revenir au menu principal.
• Touchez et maintenez enforcé depuis n'importe quel écran pour revenir au menu principal.
• Touchez ⑧ pour afficher un autre champ de données.
• Touchez ⑨ pour afficher des informations sur le trajet.
• Touchez pour changer la limite de vitesse si l'icone de limite de vitesse affichée sur la carte est incorrecte.

Cette icône affiche un indicateur de limite de vitesse pour les camions.

Utilisation d'uneamera de recul

Si uneamera de recul video composite est installée sur votre vehicule, vous pouvez afficher la sortie de laamera sur l'appareil.

Connectez laamera à l'aide du connecteur d'entrée video ① figurant sur le socle.

La sortie de laamera s'affiche lorsqu'un signal video est present.

A propos du traffic

ATTENTION

Si vous choisissez de recalculer votre itinétaire alors que vous naviguez en mode Camion, l'itinétaire recalculatede peut inclure des routes dont l'accessibilité aux camions n'a pas ete verifiée. Faites appel à�te bon sens et respectez les panneaux de signalisation et les reglementations.

AVIS

Garmin decline toute responsabilité quant à la précision et l'opportunité des informations sur le traffic. Le service d'info-trafic n'est pas disponible dans toutes les zones.

Votre appeareil peut receiveoir des informations de traffic FM TMC (Traffic Message Channel). L'abonnement aux services d'info-trafic FM TMC est automatiquement activé et ne nécessite aucun achat d'abonnement supplémentaire pour être activé. Le récepteur d'infotrafic FM TMC est intégré au cable allume-cigare inclus dans l'emballage.

Pour plus d'informations sur les récepteurs d'info-trafic et les zones de couverture, visitez le site www.garmin.com/traffic.

Couplage du téléphone

Pour pouvoir être coupés et connectés,
votre téléphone et l'appareil doivent être allumés et se trouver à moins de 10 metres (33 pieds) l'un de l'autre.

1. Depuis le menu principal du dézl, touchez Outils > Paramétres > Bluetooth > Bluetooth > Activé > Sauver.
2. Activez le composant Bluetooth de votre téléphone.
3. Activez le mode Visible/Découvrable sur votre téléphone. REMARQUE: cette commande peut se couver dans le menu Paramétres, Bluetooth, Connexions ou Mains libres de votre téléphone.

4. Sur le dézl, touchez Ajouter téléphone > OK.

5. Sélectionnez votre téléphone dans la liste.

6. Touchez OK.

Un message vous invitant à coupler le téléphone à votre apparéil apparait sur le téléphone.

1. Sur votre téléphone, acceptez le couplage.
2. Au besoin, saisissez le code PIN Bluetooth de l'appareil (1234) sur votre téléphone.

Informations complémentaires

Pour obtenir des informations complémentaires sur ce produit, rendez-vous sur le site Web de Garmin.

• Rendez-vous sur le site www.garmin.com/ontheroad.
  Pour acheter des accessoires, rendez-vous sur le site http://buy.garmin.com.
• Touchez Outils > Aide.

Contacter l'assistance produit de Garmin

Contactez l'assistance produit de Garmin pour toute question concernant ce produit :

• Aux Etats-Unis, rendez-vous sur le site www.garmin.com/support ou contactez Garmin USA au [phone].
  Au Royaume-Uni, contactez Garmin (Europe) Ltd. au 0808 2380000.
• En Europe, rendez-vous sur le site www.garmin.com/support et cliquez sur Contact Support pour obtenir l'assistance requise dans votre pays ou contactez Garmin (Europe) Ltd. par téléphone au [phone].

Garmin® et le logo Garmin sont des marques commerciales de Garmin Ltd. ou de ses filiales, déposées aux Etats-Unis d'Amerique et dans d'autres pays. cityXplorer™, dézl™, myTrends™ et nuMaps Guarantee™ sont des marques commerciales de Garmin Ltd. ou de ses filiales. Elles ne peuvent être utilisées sans l'autorisation expressée de Garmin. La marque et le logo Bluetooth® sont la propriété de Bluetooth SIG, Inc., et leur utilisation par Garmin est soumise à une licence. Mac® est une marque commerciale d'Apple Computer, Inc. aux Etats Unis et dans d'autres pays. microSD™ est une marque commerciale de SD-3C, LLC. Windows® est une marque déposée de Microsoft Corporation aux Etats-Unis et dans d'autres pays.

© 2010-2011 Garmin Ltd. ou ses filiales
