| Type de produit | Agrafeuse sans fil |
| Marque | HiKOKI (metabo HPT) |
| Modèle | N1804DB |
| Dimensions (H x L x P) | 301 mm × 277 mm × 88 mm |
| Poids (batterie incluse) | 3,0 kg (6,6 lb) |
| Alimentation | Batterie lithium-ion 18 V (modèle BSL1820M) |

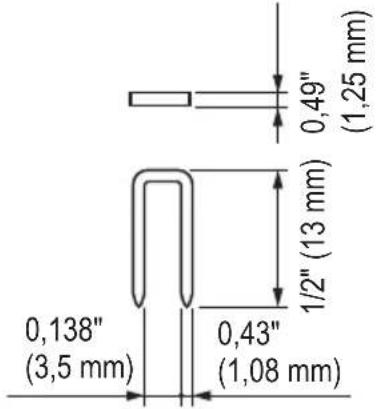

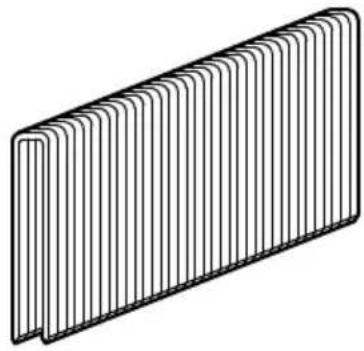

| Type d'agrafes compatibles | Calibre 18, couronne 1/4", longueur 13 à 38 mm |
| Capacité du magasin | 100 agrafes (1 barrette) |
| Mode de déclenchement | Séquentiel unique (levier-poussoir puis gâchette) |
| Fréquence de cycle | 2 agrafes par seconde (en fonctionnement intermittent) |
| Moteur | Moteur à courant continu |

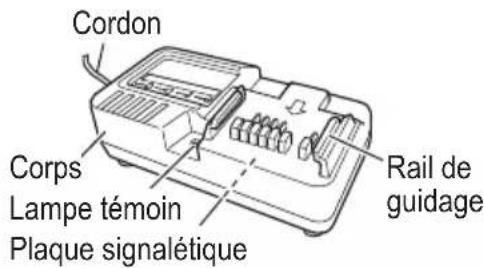

| Chargeur de batterie | Modèle UC18YKSL, entrée CA 120 V 60 Hz, temps de charge env. 60 min |

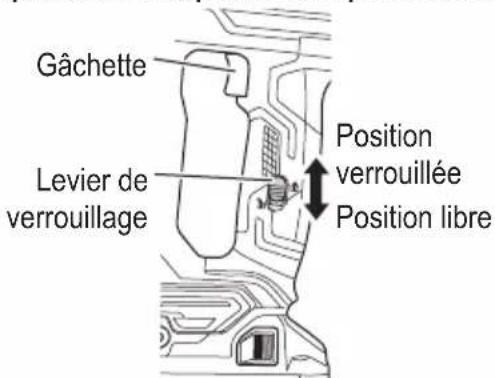

| Fonctions de sécurité | Verrouillage de gâchette, levier-poussoir, limite de temps (4 s), protection thermique |

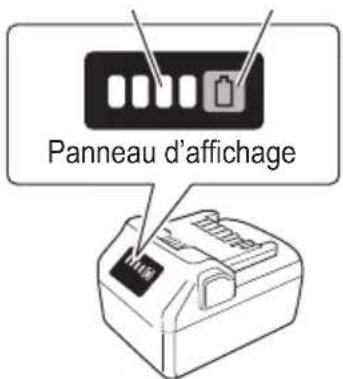

| Indicateurs LED | Témoin de batterie faible, de température, et autres erreurs |

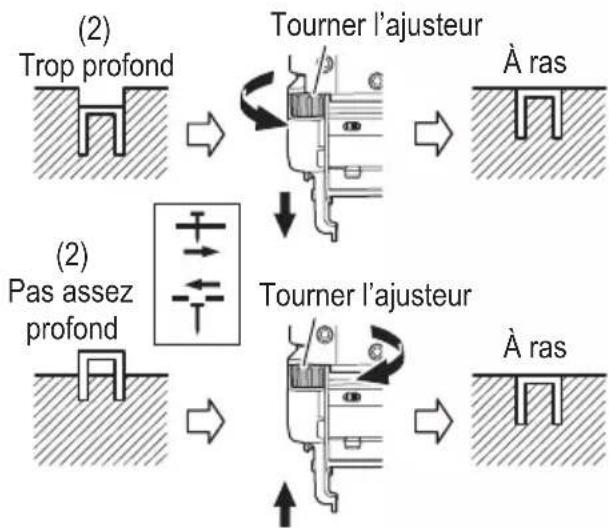

| Réglage de profondeur | Par ajusteur rotatif (incréments de 1/4 tour) |
| Accessoires inclus | Lunettes de sécurité, batterie BSL1820M, chargeur UC18YKSL, capuchon de bec, crochet, vis, couvercle de batterie |
| Température de fonctionnement | 0 °C à 40 °C (32 °F à 104 °F) |
| Entretien | Nettoyage régulier du magasin et du mécanisme d'alimentation, vérification du levier-poussoir |
| Pièces détachées et réparabilité | Réparations exclusivement par un service agréé metabo HPT ; utiliser des pièces d'origine |
FOIRE AUX QUESTIONS - N1804DB HiKOKI
Questions des utilisateurs sur N1804DB HiKOKI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Agrafeuse au format PDF gratuitement ! Retrouvez votre notice N1804DB - HiKOKI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil N1804DB de la marque HiKOKI.
MODE D'EMPLOI N1804DB HiKOKI
Une utilisation incorrecte et sans respecter la sécurité de cette agrafeuse risque d'entraîner la mort ou des blessures graves !
Ce manuel renferme des instructions importantes sur la sécurité de l'outil.
Lire et bien assimiler ce manuel avant d'utiliser l'agrafeuse.
Ne jamais laisser les personnes n'ayant pas étutdié le manuel utiliser l'outil.
Lire et bien assimiler toutes les étiquettes de l'outil ainsi que toutes les instructions de fonctionnement, les consignes de sécurité et les avertissements de ce mode d'emploi avant d'utiliser ou d'entretenir la présente agrafeuse. Le non-respect des avertissements pourrait entraîner la MORT ou des BLESSURES GRAVES.
La plupart des accidents résultant de l'utilisation ou de l'entretien des agrafeuses sont dus au non-respect de certaines consignes et précautions de sécurité élémentaires. Un accident peut souvent être évité en reconnaissant une situation potentiellement dangereuse avant qu'elle ne se produise et en observant les procédures de sécurité appropriées.
Les précautions de sécurité de base sont décrites dans la section « SÉCURITÉ » de ce manuel et dans les sections contenant les instructions d'utilisation et d'entretien.
Les dangers à éviter pour empêcher tout risque de blessures ou de dommage de l'outil sont identifiés par les mots DANGER et AVERTISSEMENT, sur l'agrafeuse et dans ce manuel.
NE JAMAIS utiliser cette agrafeuse pour des applications autres que celles qui sont spécifiées dans ce manuel.
DÉFINITION DES MOTS DE SIGNALISATION
DANGER indique une situation imminente dangereuse qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves.
AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, risque d'entraîner la mort ou des blessures graves.
PRÉCAUTION indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, risque d'entraîner des blessures légères ou modérées, ou d'endommager l'outil.
REMARQUE met en relief des informations essentielles.
EXPLICATION DE L'ACTION D'AGRAFAGE DE L'AGRAFEUSE metabo HPT

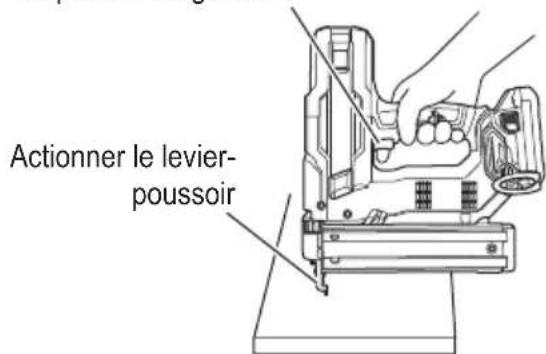

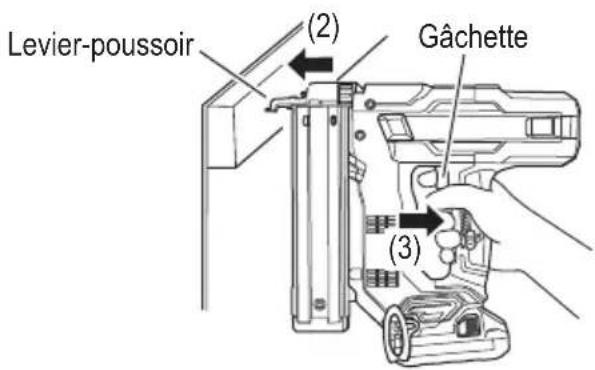

O MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE :
Appuyer tout d'abord le levier-poussoir contre le bois, puis tirer sur la gâchette pour enfoncer l'attache.
Quand une agrafe est enfoncée, il n'est plus possible d'enfoncer une autre agrafe tant que l'on n'a pas relâché la gâchette et appuyé à nouveau.
SECURITE
AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX CONCERNANT LES OUTILS ÉLECTRIQUES
AVERTISSEMENT
Lire tous les avertissements de sécurité et toutes les instructions
Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves.
Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement.
Le terme "outil électrique", utilisé dans les avertissements, se réfère aux outils électriques (câblé) ou aux outils à piles (sans fil).
1) Sécurité de l'aire de travail
a) Maintenir l'aire de travail propre et bien éclairée.
Les endroits encombrés ou sombres sont propices aux accidents.
b) Ne pas utiliser d'outils électriques en présence de liquides, gaz ou poussière inflammables, au risque de provoquer une explosion.
Les outils électriques créent des étincelles susceptibles d'enflammer la poussière.
c) Ne pas laisser les enfants et les visiteurs s'approcher de vous lorsque vous utiliser un outil électrique.
Les distractions peuvent faire perdre le contrôle.
2) Sécurité électrique
a) Les prises de l'outil électrique doivent correspondre à la prise secteur.
Ne jamais modifier la prise.
Ne pas utiliser d'adaptateurs avec les outils électriques mis à la masse.
Les prises non modifiées et les prises secteurs correspondantes réduisent les risques de choc électrique.
b) Eviter tout contact avec les surfaces mises à la masse, telles que les tuyaux, radiateurs, bandes et réfrigérateurs.
Le risque de choc électrique est accru en cas de mise à la masse du corps.
c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides.
Si l'eau pénètre dans l'outil, cela augmente les risques de choc électrique.
d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l'outil électrique. Maintenir le cordon loin de la chaleur, de l'huile, des bords pointus ou des pièces mobiles. Les cordons endommagés ou usés augmentent les risques de choc électrique.
e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser un cordon de rallonge adapté à un usage extérieur.
L'utilisation d'un cordon adapté à l'usage extérieur réduit les risques de choc électrique.
f) Si vous devez utiliser un outil électrique dans un endroit humide, utilisez une alimentation protégée contre les courants résiduels.
L'utilisation d'un dispositif de protection contre les courants résiduels réduit le risque de choc électrique.
3) Sécurité personnelle
a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique.
Ne pas utiliser d'outil électrique si vous êtes sous l'influence de drogues, d'alcool ou de médicaments.
Pendant l'utilisation d'outils électrique, un instant d'inattention peut entraîner des blessures graves.
b) Utiliser un équipement de protection individuelle. Toujours porter des verres de protection.
L'utilisation d'équipements de protection tels que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures.
c) Empêcher les démarrages intempestifs. Veiller à ce que l'interrupteur soit en position d'arrêt avant de brancher à une source d'alimentation et/ou une batterie, de ramasser l'outil au sol ou de le transporter.
Transporter les outils électriques avec le doigt sur l'interrupteur ou brancher les outils électriques avec l'interrupteur en position de marche peut entraîner des accidents.
d) Retirer toute clé de sécurité ou clé avant de mettre l'outil électrique en marche.
Laisser une clé ou une clé de sécurité sur une partie mobile de l'outil électrique peut engendrer des blessures.
e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail.
Cela permet un meilleur contrôle de l'outil électrique dans des situations imprévisibles.
f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles.
Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles.
g) En cas de dispositifs destinés au raccordement d'installations d'extraction et de recueil de la poussière, veiller à ce qu'ils soient correctement raccordés et utilisés.
L'utilisation d'un dispositif de collecte de la poussière peut réduire les dangers associés à la poussière.
4) Utilisation et entretien d'un outil électrique
a) Ne pas forcer sur l'outil électrique. Utiliser l'outil électrique adapté à vos travaux.
Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu.
b) Ne pas utiliser l'outil électrique si l'interrupteur ne le met pas en position de marche et d'arrêt.
Tout outil ne pouvant être contrôlé par l'interrupteur est dangereux et doit être réparé.
c) Débrancher la prise ou retirer la batterie avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques.
Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l'outil électrique.
d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l'outil ou ces instructions utiliser l'outil électrique.
Les outils électriques sont dangereux entre les mains d'utilisateurs non habilités.
e) Entretenir les outils électriques. Contrôler tout mauvais alignement ou grippage des pièces mobiles' toute rupture de pièces et toute autre situation pouvant affecter le fonctionnement de l'outil électrique.
Faire réparer l'outil électrique endommagé avant toute utilisation.
De nombreux accidents sont dus à des outils mal entretenus.
f) Maintenir les outils coupants aiguisés et propres.
Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler.
g) Utiliser l'outil électrique, les accessoires et les mèches de l'outil, etc. conformément à ces instructions en tenant compte des conditions d'utilisation et du travail à réaliser.
L'utilisation de l'outil électrique pour des opérations différentes de celles pour lesquelles il a été conçu est dangereuse.
5) Utilisation et entretien de la batterie
a) Recharger la batterie uniquement avec le chargeur recommandé par le fabricant.
Un chargeur inadéquat pour le type de batterie peut entraîner un risque d'incendie en cas d'utilisation avec une autre batterie.
b) Utiliser les outils électriques uniquement avec les batteries spécifiées.
L'utilisation d'autres batteries peut entraîner un risque de blessures et d'incendie.
c) Lorsque la batterie est inutilisée, la garder à l'écart d'objets métalliques comme des trombones, des pièces de monnaie, des clés, des agrafes, des vis ou autres petits objets métalliques pouvant connecter les bornes.
La connexion des bornes peut entraîner des blessures ou un incendie.
d) En cas d'utilisation dans des conditions extrêmes, du liquide peut être émis de la batterie. Eviter tout contact. En cas de contact accidentel, rincer à l'eau. Si le liquide entre en contact avec les yeux, consulter un médecin.
Le liquide émis par la batterie peut entraîner des irritations et des brûlures.
6) Service
a) Faire entretenir l'outil électrique par un technicien habilité à l'aide de pièces de rechange identiques exclusivement.
Cela garantira le maintien de la sécurité de l'outil électrique.
⚠ AVERTISSEMENT
Pour réduire tout risque de blessure, l'utilisateur doit lire le mode d'emploi.
CONSIGNES DE SÉCURITÉ POUR AGRAFEUSE
AVERTISSEMENT
- Prendre toujours pour acquis que l'outil contient des attaches.
Une manipulation imprudente de l'agrafeuse peut entraîner un déclenchement inattendu des attaches et des blessures physiques. - Ne pointez pas l'outil vers vous-même ou vers toute personne se trouvant à proximité. Un déclenchement inattendu de la gâchette expulsera un clou causant une blessure.
- N'actionnez pas l'outil à moins qu'il ne soit placé fermement contre la pièce. Si l'outil n'entre pas en contact avec la pièce, le clou peut être dévié de sa cible.
- Débrancher l'outil de la source d'alimentation lorsqu'une attache est coincée dans l'outil.
L'agrafeuse peut être accidentellement activée si elle est branchée alors qu'on retire une attache coincée. - Prenez garde lorsque vous retirez un clou coincé.
Le mécanisme peut être comprimé et le clou peut être propulsé avec force pendant que vous essayez de le décoincer. - Ne pas utiliser cette agrafeuse pour attacher des câbles électriques.
Elle n'est pas conçue pour l'installation de câbles électriques et peut endommager l'isolation des câbles électriques, causant ainsi un choc électrique ou un risque d'incendie.
CONSIGNES DE SÉCURITÉ IMPORTANTES POUR L'UTILISATION DE L'AGRAFEUSE
LIRE TOUT CE MODE D'EMPLOI
DANGER
- LES OPÉRATEURS ET LES AUTRES PERSONNES DANS L'AIRE DE TRAVAIL DOIVENT PORTER DES LUNETTES DE PROTECTION AVEC VISIÈRES LATÉRALES.
Quand on utilise l'agrafeuse, toujours porter des lunettes de protection avec visières latérales, et veiller à ce que les autres personnes dans la zone de travail en portent également.
Les lunettes de protection devront respecter les exigences de l'ANSI (American National Standards Institute) Z87.1 et assurer la protection contre les projections de particules arrivant par l'avant et par le côté.
L'employeur doit veiller à ce que la personne qui utilise l'agrafeuse et les autres personnes dans l'aire de travail portent des lunettes de protection.
AVERTISSEMENT
- NE JAMAIS DIRIGER L'OUTIL VERS SOI NI VERS QUELQU'UN D'AUTRE DANS L'AIRE DE TRAVAIL.
Toujours supposer que l'agrafeuse renferme des attaches.
Ne jamais diriger l'agrafeuse vers soi ni vers quelqu'un d'autre, qu'elle renferme des attaches ou non.
Si l'on enfonce des attaches par erreur, cela risque de provoquer des blessures graves.
Ne jamais s'amuser avec l'agrafeuse.
L'agrafeuse est un instrument de travail. La respecter.

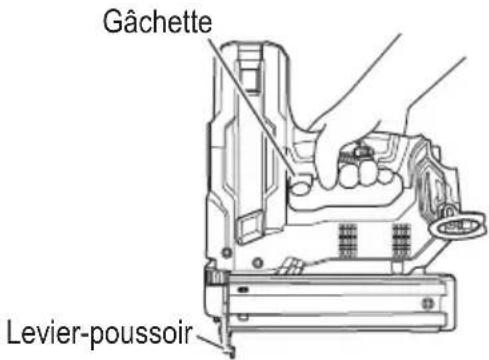

- NE PAS APPROCHER LES DOIGTS DE LA GÂCHETTE QUAND ON N'ENFONCE PAS D'ATTACHES POUR ÉVITER TOUT RISQUE DE DÉCLENCHEMENT ACCIDENTEL.
Ne jamais transporter l'outil avec le doigt sur la gâchette, car on risquerait d'enfoncer accidentellement une attache et de se blesser ou de blesser quelqu'un d'autre.
Toujours transporter l'agrafeuse exclusivement par sa poignée.
- LE CHOIX DE LA MÉTHODE D'UTILISATION DE LA DÉTENTE EST IMPORTANT.
Lire et bien assimiler la section intitulée « Méthode d'utilisation ». (page 44)
- TOUJOURS PORTER DES PROTECTIONS ANTI-BRUIT ET UN CASQUE.
Toujours porter des protections anti-bruit pour ne pas s'endommager l'ouïe.
Toujours porter un casque pour se protéger la tête contre les projectiles.
- FAIRE FONCTIONNER DANS LA PLAGE DE TEMPÉRATURE APPROPRIÉE.
L'environnement de fonctionnement de cet appareil se situe entre 32°F (0°C) et 104°F (40°C) ; veiller à l'utiliser dans cet intervalle de températures.
L'appareil est susceptible de mal fonctionner à une température inférieure à 32°F (0°C) ou supérieure à 104°F (40°C).

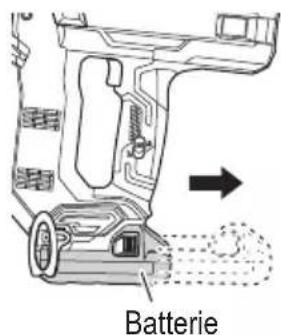

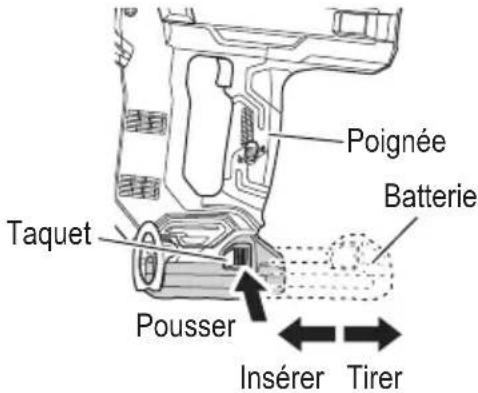

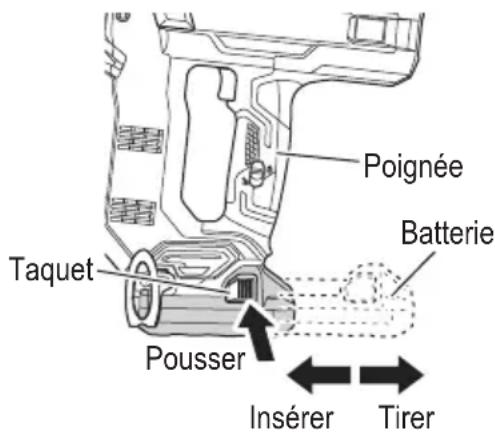

7. RANGER L'AGRAFEUSE CORRECTEMENT, AVEC LA BATTERIE RETIRÉE.
Lorsqu'ils ne servent pas, ranger l'agrafeuse, la batterie et le chargeur de batterie dans un endroit sec. Ranger hors de portée des enfants. Verrouiller la zone de rangement.
8. MAINTENIR L'AIRE DE TRAVAIL PROPRE.
Une aire encombrée invite les blessures. Enlever tous les outils inutiles, débris, meubles, etc. de l'aire de travail.
9. ÉLOIGNER LES VISITEURS.
Ne pas laisser les visiteurs manipuler l'agrafeuse. Tous les visiteurs doivent être maintenus à l'écart de l'aire de travail.
10. PORTER UN HABILLEMENT APPROPRIE.
Ne porter ni vêtements lâches ni bijoux qui pourraient se prendre dans les pièces en mouvement.
Des gants en caoutchouc et des chaussures antidérapantes sont recommandés pour le travail à l'extérieur.
Porter un filet à cheveux pour contenir les cheveux longs.
11. VÉRIFIER LE LEVIER-POUSSOIR AVANT L'UTILISATION.
S'assurer que le levier-poussoir fonctionne correctement. (Le levier-poussoir est parfois appelé « sécurité ».) Ne jamais utiliser l'agrafeuse si le levier-poussoir ne fonctionne pas correctement sous peine d'enfoncer accidentellement une attache. Ne pas toucher au levier-poussoir ni le retirer, car il pourrait ne plus fonctionner.
12. VEILLER À CE QUE TOUTES LES VIS ET TOUS LES COUVERCLES SOIENT EN PLACE ET BIEN SERRÉS.
Veiller à ce que les vis et les couvercles soient solidement fixés. Vérifier leurs conditions périodiquement.
Ne jamais utiliser l'agrafeuse si des pièces manquent ou sont endommagées.

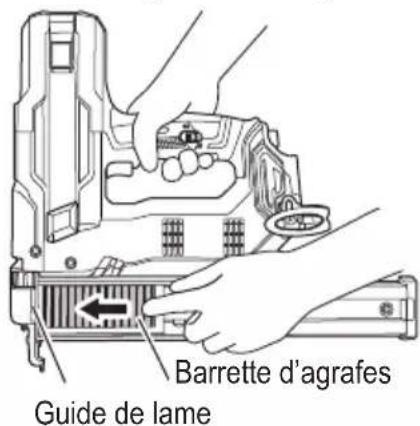

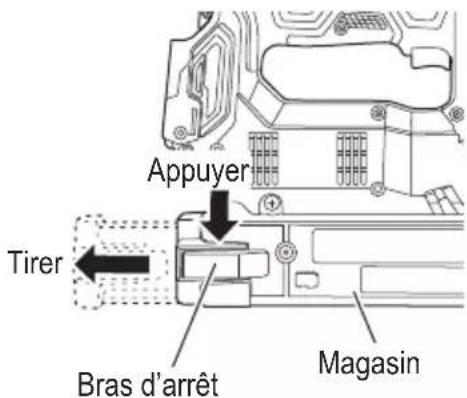

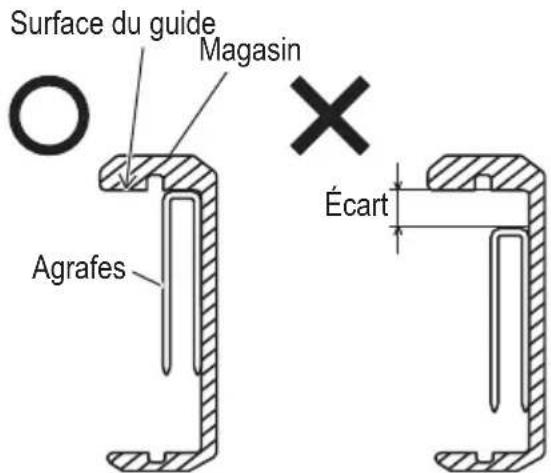

13. NE PAS CHARGER D'ATTACHES SI LA GÂCHETTE OU LE LEVIER-POUSSOIR SONT ENFONCÉS.

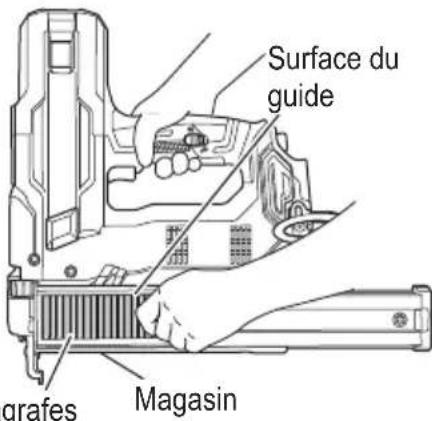

Quand on charge des attaches dans l'agrafeuse,
(1) ne pas enfoncer la gâchette ;
(2) ne pas actionner le levier-poussoir ; et
(3) diriger l'agrafeuse vers le bas.
14. TENIR LÊ VISAGE, LES MAINS ET LES PIEDS ÉLOIGNÉS DE LA TÊTE DE CLOUAGE PENDANT L'UTILISATION.
Ne jamais approcher le visage, les mains ou les pieds à moins de 8 po (200 mm) de la tête de clouage.
Il y a risque de blessures graves si les clous sont déviés par la pièce ou qu'ils sont déportés au-delà du point d'entrée.
15. PLACER L'AGRAFEUSE CORRECTEMENT SUR LA PIÈCE.
Ne pas enfoncer d'attaches sur d'autres attaches ni avec l'agrafeuse à un angle trop aigu; elles pourraient ricocher et blesser quelqu'un.
16. AVANT DE COMMENCER LE TRAVAIL, VÉRIFIER LE DISPOSITIF DE COMMUTATION DE L'OPÉRATION D'AGRAFAGE.
Cette agrafeuse metabo HPT comprend un dispositif de commutation de l'opération d'agrafage.
Avant de commencer le travail, vérifier le réglage du dispositif de commutation de l'opération d'agrafage.
Si le dispositif de commutation de l'opération d'agrafage n'est pas réglé correctement, l'agrafeuse ne fonctionnera pas correctement.
17. FAIRE ATTENTION AUX DOUBLES ACTIVATIONS DUES AU RAPPEL.
Si on laisse le levier-poussoir entrer accidentellement en contact avec la pièce après le rappel, un clou risque d'être enfoncé.
Afin d'éviter ces doubles activations indésirables,
○ Fonctionnement intermittent (déclenchement par détente)
(1) Régler le dispositif de commutation sur la position MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE.
(2) Tirer sur la gâchette rapidement et fermement.
18. NE PAS ENFONCER DE CLOUS DANS DES PLANCHES MINCES NI PRES DES COINS ET DES BORDS DE LA PIECE.
Les clous pourraient traverser la pièce ou s'enfoncer ailleurs que dans la pièce et blesser quelqu'un.
19. NE JAMAIS ENFONCER DE CLOUS DES DEUX COTES D'UN MUR EN MEME TEMPS.
Les clous pourraient traverser le mur et blesser quelqu'un de l'autre côté.
20. VERIFIER S'IL Y A DES FILS SOUS TENSION.
Pour éviter tout risque d'électrocution grave, vérifier s'il y a des fils sous tension dissimulés dans le mur, le plancher ou le plafond. Couper le disjoncteur pour s'assurer qu'il n'y a pas de fils sous tension.
21. NE PAS TROP SE PENCHER.
Toujours garder une bonne assise et un bon équilibre pendant le travail.
22. NE JAMAIS UTILISER UNE AGRAFEUSE DÉFECTUEUSE OU QUI NE FONCTIONNE PAS NORMALEMENT.
Si l'agrafeuse semble ne pas fonctionner comme d'habitude, qu'elle fait des bruits bizarres ou qu'elle semble défectueuse, cesser immédiatement de l'utiliser et la faire réparer par un service après-vente metabo HPT autorisé.
23. RETIRER TOUTES LES ATTACHES RESTANTES ET LA BATTERIE DE L'AGRAFEUSE LORSQUE :
(1) on entretient ou inspecte l'agrafeuse;
(2) vérifier le bon fonctionnement du levier-poussoir et de la détente ;
(3) on fixe ou retire le capuchon avant ;
(4) on retire des clous coincés ;
(5) on ne s'en sert pas ;
(6) on quitte l'aire de travail ;
(7) on le transporte dans un autre endroit ; et
(8) on le passe à quelqu'un d'autre.
Ne jamais essayer de retirer des agrafes coincées ou de réparer l'agrafeuse à moins d'avoir extrait la batterie, ainsi que toutes les agrafes restantes de l'agrafeuse.
Ne jamais s'éloigner de l'agrafeuse, car des personnes non familiarisées avec son fonctionnement pourraient la manipuler et se blesser.
24. RETIRER LA BATTERIE DE L'AGRAFEUSE QUAND :
(1) on charge les clous ;
(2) on tourne l'ajusteur.
25. RESTER SÚR SES GARDES.
Regarder ce que l'on fait. Faire preuve de bon sens. Ne pas utiliser l'agrafeuse lorsqu'on est fatigué.
Ne jamais utiliser l'agrafeuse si l'on est sous l'influence de médicaments, d'alcool ou de toute autre substance soporifique.
- MANIPULER L'AGRAFEUSE CORRECTEMENT.
Utiliser l'agrafeuse en suivant les instructions du manuel.
Ne jamais permettre que l'agrafeuse soit utilisée par des enfants, des personnes non familiarisées avec son fonctionnement ou des personnes non autorisées.
- NE JAMAIS UTILISER L'AGRAFEUSE POUR DES APPLICATIONS AUTRES QUE CELLES QUI SONT SPÉCIFIÉES DANS CE MANUEL.
- MANIPULER L'AGRAFEUSE AVEC PRÉCAUTION.
Ne pas faire tomber l'agrafeuse ni la heurter contre des surfaces dures et ne pas la rayer ni graver des inscriptions dessus. Manipuler l'agrafeuse avec précaution.
- ENTRETENIR SOIGNEUSEMENT L'AGRAFEUSE.
Veiller à ce que l'agrafeuse soit toujours propre et graissée pour obtenir un fonctionnement optimal et en toute sécurité.
Des pièces, accessoires ou attaches non autorisés pourraient annuler la garantie, entraîner un mauvais fonctionnement et provoquer des blessures.
Les réparations de l'agrafeuse seront confiées exclusivement au personnel d'entretien formé par metabo HPT, au distributeur ou à l'employeur.
- NE JAMAIS MODIFIER NI ALTÉRER UNE AGRAFEUSE.
Cela pourrait provoquer un mauvais fonctionnement et entraîner des blessures physiques.
- NE JAMAIS laisser d'aimants (ou d'autres dispositifs magnétiques similaires) à côté de l'agrafeuse car l'agrafeuse possède un capteur magnétique interne.
Cela peut provoquer une panne ou un risque de blessure du fait d'un dysfonctionnement.
CONSIGNES DE SÉCURITÉ IMPORTANTES POUR LE CHARGEUR DE BATTERIE
⚠ AVERTISSEMENT
Une utilisation incorrecte ou dangereuse des chargeurs de batterie peut entraîner la mort ou des blessures graves. Pour éviter ces risques, suivre ces instructions de sécurité de base:
LIRE TOUT CE MODE D'EMPLOI
- Ce manuel renferme des consignes de sécurité et d'utilisation importantes pour le chargeur de batterie modèle UC18YKSL.
- Avant d'utiliser le chargeur de batterie, lire toutes les étiquettes d'instruction et de précaution apposées sur (1) le chargeur de batterie, (2) la batterie, et (3) le produit utilisant la batterie.
- Pour réduire tout risque de blessure, ne recharger que les batteries rechargeables metaboHPT. Les autres types de batterie pourraient exploser et provoquer des blessures ou des dommages.
- L'utilisation d'un accessoire non recommandé ou non vendu par le fabricant du chargeur de batterie risque de provoquer un feu, une décharge électrique ou des blessures.
- Pour réduire tout risque de dommage de la fiche et du cordon électrique, débrancher le cordon du chargeur en tirant sur la fiche.
- Vérifier que le cordon est placé de façon que personne ne puisse marcher dessus, se prendre les pieds dedans, ni l'endommager ou le soumettre à des contraintes.
- Ne pas utiliser de cordon de rallonge si cela n'est pas absolument nécessaire. L'utilisation d'un cordon de rallonge incorrect pourrait entraîner un feu ou une décharge électrique.
Si l'on doit utiliser un cordon de rallonge, s'assurer que:
a. Les broches de la rallonge ont les mêmes numéro, taille et forme que celles de la fiche du chargeur ;
b. Le cordon de rallonge est correctement raccordé et en bon état électrique ;
c. Le calibre du fil doit être au moins suffisant pour l'intensité nominale CA (ampères) du chargeur de batterie spécifiées dans le Tableau 1.
Tableau 1: CALIBRE MINIMUM RECOMMANDÉ POUR LES CORDONS DE RALLONGE DES CHARGEURS DE BATTERIE
| Intensité nominale d'entrée CA (ampères)*1 | Calibre du cordon | ||||
| Egal ou supérieur à | mais non inférieur à | Longueur de cordon en pieds (mètres) | |||
| 25 (7,5) | 50 (15) | 100 (30) | 150 (45) | ||
| 0 | 2 | 18 | 18 | 18 | 16 |
| 2 | 3 | 18 | 18 | 16 | 14 |
| 3 | 4 | 18 | 18 | 16 | 14 |
*1 Si l'intensité nominale d'entrée du chargeur de batterie est donnée en watts et non en ampères, calculer la capacité en ampères correspondante en divisant la capacité en ampères par la capacité de tension, par exemple:
$$ \frac {1 2 5 0 \text { watts }}{1 2 5 \text { volts }} = 1 0 \text { ampères } $$
- Ne pas utiliser le chargeur si son cordon ou sa fiche sont endommagés - Le remplacer immédiatement.
- Ne pas utiliser le chargeur s'il a reçu un coup, s'il est tombé ou endommagé de toute autre manière. L'apporter à un réparateur qualifié.
- Ne pas démonter le chargeur ni le produit qui reçoit la batterie ; si un entretien ou des réparations sont nécessaires, les apporter à un réparateur qualifié. Un remontage incorrect pourrait provoquer une décharge électrique ou un feu.
- Pour réduire tout risque de décharge électrique, débrancher le chargeur de la prise secteur avant tout entretien ou nettoyage. Il ne suffit pas de sortir la batterie.
CONSIGNES DE SÉCURITÉ IMPORTANTES POUR L'UTILISATION DE LA BATTERIE ET DU CHARGEUR DE BATTERIE
Pour pouvoir utiliser l'outil électrique, il faudra recharger la batterie. Avant d'utiliser le chargeur de batterie modèle UC18YKSL, bien lire attentivement toutes les consignes et les avertissements signalés sur le chargeur, sur la batterie ou dans ce manuel.
BIEN NOTER: UNIQUEMENT UTILISER DES BATTERIES metabo HPT. LES AUTRES TYPES DE BATTERIE POURRAIENT EXPLOSER OU PROVOQUER DES BLESSURES.
Pour éviter tout risque de blessure, observer les consignes suivantes:
⚠ AVERTISSEMENT
Une utilisation incorrecte de la batterie ou du chargeur de batterie risque de provoquer des blessures. Pour éviter tout risque de blessure:
- NE JAMAIS démonter la batterie.
- NE JAMAIS jeter la batterie au feu, même si elle est endommagée ou complètement usée. La batterie risque d'exploser au feu.
- NE JAMAIS court-circuiter la batterie.
- NE JAMAIS insérer d'objets dans les ouïes d'aération du chargeur. Il pourrait en résulter un choc électrique ou des dommages du chargeur.
- NE JAMAIS effectuer la recharge à l'extérieur. Eloigner la batterie des rayons directs du soleil et utiliser exclusivement dans des endroits à faible humidité et bien aérés.
- NE JAMAIS effectuer la recharge si la température est inférieure à 32°F (0°C) ou supérieure à 104°F (40°C).
- NE JAMAIS raccorder deux chargeurs de batterie ensemble.
- NE JAMAIS insérer de corps étrangers dans l'orifice de la batterie ou du chargeur de batterie.
- NE JAMAIS utiliser de transformateur-élévateur pour la recharge.
- NE JAMAIS utiliser de générateur de moteur ni d'alimentation CC pour la recharge.
- NE JAMAIS ranger la batterie ou le chargeur de batterie dans un endroit où la température peut atteindre ou dépasser 104°F (40°C), comme à l'intérieur d'une boîte métallique ou d'une voiture.
- NE JAMAIS exposer la batterie ou le chargeur de batterie à la pluie ou l'humidité.
- TOUJOURS alimenter le chargeur sur une prise secteur domestique standard (120 volts). L'utilisation du chargeur à une autre tension peut entraîner une surchauffe et endommager le chargeur.
- TOUJOURS attendre au moins 15 minutes entre deux recharges pour éviter toute surchauff e du chargeur.
- TOUJOURS débrancher le cordon d'alimentation de la prise secteur lorsqu'on ne se sert pas du chargeur.
PRÉCAUTIONS RELATIVES A LA BATTERIE AU LITHIUM ION
Pour prolonger sa durée de vie, la batterie lithium-ion est équipée d'une fonction de protection qui coupe automatiquement l'alimentation.
Dans les cas 1 à 3 décrits ci-dessous, il est possible que le moteur s'arrête lorsque vous utilisez ce produit, même si vous actionnez le commutateur. Il ne s'agit pas d'un dysfonctionnement, mais du fonctionnement normal de la protection.
- Lorsque la charge restante de la batterie diminue, lemoteur s'arrête.
Dans ce cas de figure, chargez immédiatement la batterie. - En cas de surcharge de l'outil, actionnez le commutateur de l'outil et éliminez les causes de la surcharge. Vous pouvez ensuite recommencer à utiliser l'outil.
- En cas de surchauffe due à un travail trop intensif, l'alimentation de la batterie peut se couper. Dans ce cas, arrêtez toute utilisation de la batterie et laissez-la refroidir. Vous pouvez ensuite recommencer à utiliser l'outil.
En outre, respectez la précaution et l'avertissement suivants.
⚠ AVERTISSEMENT
Afin d'éviter toute fuite de la batterie, génération de chaleur, émission de fumée, explosion et inflammation, respectez scrupuleusement les précautions suivantes.
-
S'assurer que les copeaux et la poussière ne s'accumulent pas sur la batterie.
○ Pendant le travail, s'assurer que les copeaux et la poussière ne tombent pas sur la batterie.
S'assurer que les copeaux et la poussière qui tombent sur l'outil pendant le travail ne s'accumulent pas sur la batterie.
○ Ne pas conserver une batterie inutilisée dans un endroit qui est exposé aux copeaux et à la poussière.
○ Avant de stocker une batterie, retirer tous les copeaux et la poussière qui ont pu y adhérer et ne pas la conserver avec des pièces métalliques (vis, agrafes, etc.). -
Ne pas percer la batterie à l'aide d'un objet pointu tel qu'une agrafe. Ne pas la frapper à l'aide d'un marteau. Ne pas marcher dessus, ne pas la lancer et ne pas la soumettre à un choc physique important.
-
N'utilisez pas une batterie dont l'extérieur est déformé ou laisse penser qu'elle est défectueuse.
-
N'insérez pas la batterie à l'envers (pôles inversés).
-
Ne raccordez pas directement la batterie à une prise électrique ou à un allume-cigare.
-
N'utilisez pas la batterie à d'autres fins que celle spécifiée.
- En cas d'échec du chargement d'une batterie, même après un certain délai, arrêtez immédiatement le rechargement.
- N'exposez pas la batterie à des températures ou à une pression élevées (four à micro-ondes, séchoir, conteneur sous haute pression).
- Maintenez à la batterie à l'écart de toute flamme en cas de détection d'une fuite ou d'une mauvaise odeur.
- Ne pas utiliser à proximité d'une source puissante d'électricité statique.
- En cas de fuite de la batterie, de mauvaise odeur, de génération de chaleur, de décoloration, de déformation ou d'anomalie en cours d'utilisation, de rechargement ou d'entreposage, ôtez immédiatement la batterie de l'équipement ou du chargeur de batterie et ne l'utilisez plus.
- Ne plongez jamais la batterie dans de l'eau ou tout autre liquide, et ne laissez aucun liquide s'infiltrer à l'intérieur de la batterie. L'entrée de liquides conducteurs, tel que de l'eau, peut causer des dommages pouvant entraîner un incendie ou une explosion. Rangez votre batterie dans un endroit frais et sec, à l'écart d'objets combustibles et inflammables. Les atmosphères corrosives doivent être évitées.
PRÉCAUTION
-
En cas de projection dans les yeux de liquide ayant fuit de la batterie, ne vous frottez pas les yeux, rincezles à l'eau claire et contactez immédiatement un médecin.
En l'absence de traitement, le liquide peut détériorer l'oeil. -
En cas de projection de liquide ayant fuit de la batterie sur votre peau ou vos vêtements, rincez immédiatement ces derniers à l'eau claire (au robinet).
Le liquide peut provoquer une irritation de la peau.
- En cas de détection de rouille, de mauvaise odeur, de surchauffe, de décoloration, de déformation et/ou autres anomalies lors de la première utilisation de la batterie, n'utilisez pas cette dernière et renvoyez-la au fournisseur ou au fabricant.
⚠ AVERTISSEMENT
Un court-circuit risque de se produire et causer un incendie, si un corps étranger conducteur d'électricité passe dans les bornes de la batterie au lithium-ion. Veuillez respecter les consignes suivantes pour le rangement de la batterie
- Ne pas mettre d'objet conducteur d'électricité, tels qu'agrafes, fil d'acier, de cuivre ou autre fil dans la mallette de rangement.
- Soit ranger la batterie avec l'outil électrique ou de manière sécuritaire en l'enfonçant dans le couvercle jusqu'à ce que les orifices de ventilation soient dissimulés afin d'éviter les courts-circuits.
À PROPOS DU TRANSPORT DE LA BATTERIE LITHIUM-ION
Lors du transport d'une batterie lithium-ion, veuillez observer les précautions suivantes.
AVERTISSEMENT
Informez la société de transport qu'un paquet contient une batterie lithium-ion, informez la société de sa puissance de sortie et suivez les instructions de la société de transport lors de l'organisation du transport.
- Les batteries lithium-ion qui dépassent une puissance de sortie de 100 Wh font partie de la classification de transport des produits dangereux et nécessitent l'application de procédures spéciales.
- Pour un transport vers l'étranger, vous devez vous conformer aux lois internationales et aux normes et réglementations en vigueur dans le pays de destination.

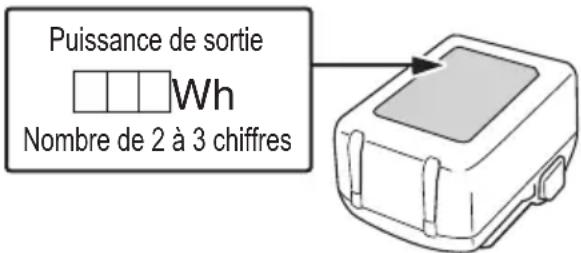

- Veiller à ce que ce MANUEL reste à la disposition des personnes qui doivent utiliser ou entretenir le cloueur.
- Veiller à ce que les agrafeuses soient utilisées exclusivement lorsque les opérateurs et les autres personnes présentes dans l'aire de travail portent des LUNETTES DE PROTECTION.
- Obliger les opérateurs et les autres personnes présentes dans l'aire de travail à porter des LUNETTES DE PROTECTION.
- Maintenir les agrafeuses en bon ordre de marche.
- Entretenir les agrafeuses correctement.
- Veiller à ce que les agrafeuses qui ont besoin d'être réparées ne soient plus utilisées avant d'être réparées.
CONSERVER CES INSTRUCTIONS
ET
LES METTRE A LA DISPOSITION DES AUTRES UTILISATEURS
ET
PROPRIETAIRES DE CET OUTIL!
UTILISATION
REMARQUE
Les informations contenues dans ce manuel ont pour but d'aider l'opérateur à utiliser l'agrafeuse en toute sécurité. Certaines des illustrations du manuel peuvent montrer des détails ou des accessoires qui diffèrent de ceux de votre agrafeuse.

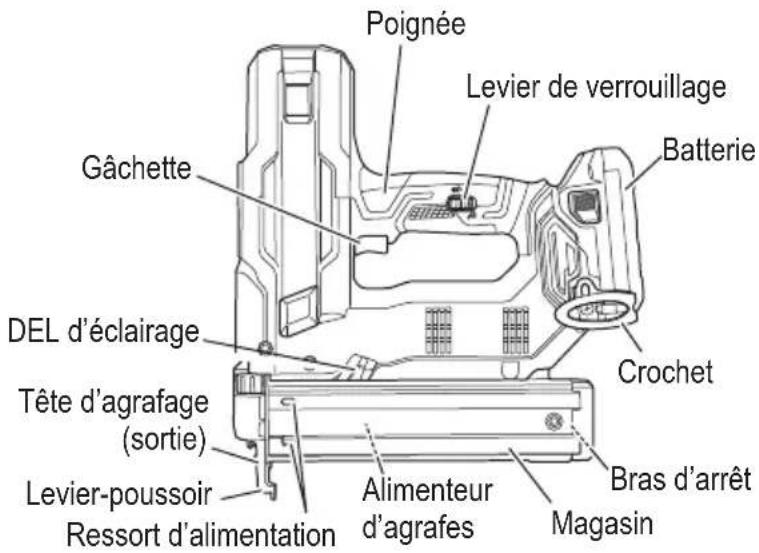

NOM DES PARTIES
1. Agrafeuse sans fil


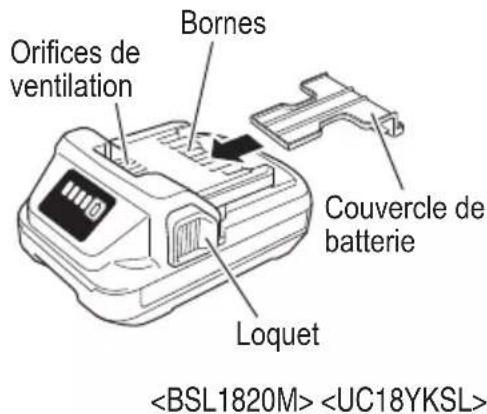

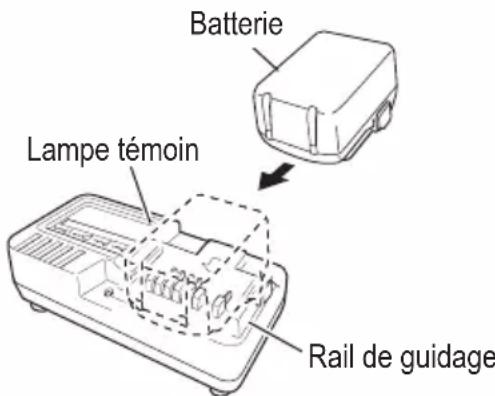

- Agrafeuse sans fil
| Modèle N1804DB | ||
| Moteur Moteur CC | ||
| Agrafes utilisables Calibre 18 Couronne 1/4 po | ||
| Longueur des agrafes utilisables 1/2 po à 1-1/2 po (13 mm à 38 mm) | ||
| Capacité du magasin [agrafes] 100 (1 barrette) | ||
| Mode de déclenchement Séquentiel unique | ||
| Fréquence du cycle [Agrafes | par seconde] 2 (Intermittent) | |
| Batterie | Modèle BSL1820M | |
| Type Batterie au Li-ion | ||
| Tension CC 18 V | ||
| Poids *batterie comprise 6,6 lbs. (3,0 kg) | ||
| DimensionsHauteur × Longueur × largeur | 11-7/8 po × 10-7/8 po × 3-1/2 po(301 mm × 277 mm × 88 mm) | |
- Chargeur de batterie
| Modèle UC18YKSL | |
| Source d'alimentation d'entrée Monophasée: CA 120 V 60 Hz | |
| Durée de recharge(à une température de 68°F (20°C)) | BSL1820M: Environ. 60 min |
| Tension de charge CC 14,4–18 V | |
| Courant de charge CC 2,0 A | |
| Poids | 0,8 lbs. (0,35 kg) |
REMARQUE
La durée de recharge peut varier en fonction de la température et de la tension de la source d'alimentation.
SÉLECTION DES AGRAFES
⚠ AVERTISSEMENT
Bien utiliser exclusivement les agrafes metabo HPT d'origine avec le N1804DB. L'utilisation d'autres agrafes risque de provoquer un mauvais fonctionnement de l'outil et/ou une rupture des agrafes, et d'entraîner des blessures.
Seules les agrafes indiquées dans le tableau ci-dessous pourront être utilisées avec cette agrafeuse.
Dimensions des agrafes
| Agrafes calibre 18 (Couronne 1/4") | Min. Max. | |
 |  |  |
ACCESSOIRES
DANGER
Les accessoires autres que ceux indiqués ci-dessous risquent de mal fonctionner et de provoquer des blessures.
ACCESSOIRES STANDARD
| N1804DB (BG) |  |  |  |  |
 |  |  | ||
| 1. Lunettes de sécurité....1 | ||||
| 2. Batterie (BSL1820M)....1 | ||||
| 3. Chargeur de batterie (UC18YKSL)....1 | ||||
| 4. Capuchon de bec (monté sur l’outil)....1 | ||||

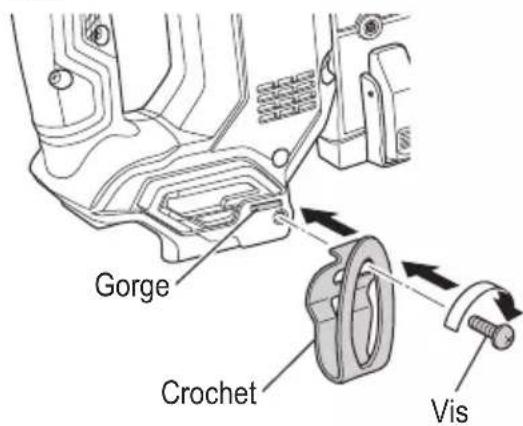

| 5. Crochet....1 | ||||
| 6. Vis....1 | ||||
| 7. Couvercle de batterie (N° de code 329897)....1 | ||||
ACCESSOIRES EN OPTION
vendu séparément
○ BATTERIE (BSL1820M)
REMARQUE
Les accessoires sont sujets à changement sans obligation de la part de metabo HPT.
APPLICATIONS
○ Fabrication de caisses pour mobilier
○ Fabrication de parois et autres espaces de résidences mobiles
○ Fabrication de portes et fenêtres pour résidences mobiles
MÉTHODE DE RETRAIT ET D'INSTALLATION DE LA BATTERIE
⚠ PRÉCAUTION

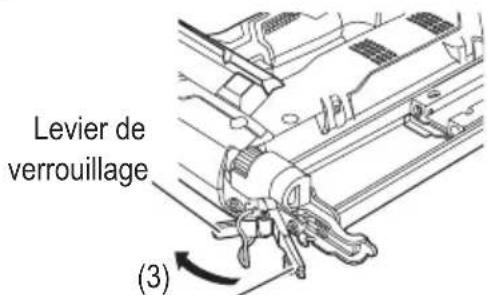

S'assurer de ne pas toucher la gâchette du doigt et de détacher le levier-poussoir du bois.
○ Installation de la batterie
Aligner la batterie sur la fente de la poignée de l'outil et la glisser à l'intérieur.
Toujours insérer la batterie à fond, jusqu'à ce qu'elle se bloque avec un petit déclic. Sinon, elle risque de tomber accidentellement de l'outil et de blesser l'opérateur ou d'autres personnes alentour.
○ Retrait de la batterie
Sortir la batterie de la poignée de l'outil tout en appuyant sur le taquet (2 taquets) de la batterie.
REMARQUE
Avant de brancher le chargeur dans la prise, vérifier les points suivants.
○ La tension de la source d'alimentation est indiquée sur la plaque signalétique.
○ Le cordon n'est pas endommagé.
⚠ AVERTISSEMENT
Ne pas effectuer de recharge à une tension supérieure à la tension indiquée sur la plaque signalétique.
Si la recharge est effectuée à une tension supérieure à la tension indiquée sur la plaque signalétique, le chargeur sera brûlé.
- Brancher le cordon d'alimentation du chargeur dans une prise murale. Une fois que le cordon d'alimentation est branché, la lampe témoin clignote en rouge. (Voir Tableau 2)
⚠ AVERTISSEMENT
Ne pas utiliser le cordon électrique s'il est endommagé. Le faire réparer immédiatement.
- Insérer la batterie dans le chargeur de batterie. Insérer fermement la batterie dans le chargeur de batterie comme indiqué sur la figure.
Lorsque vous insérez une batterie dans le chargeur, la lampe témoin s'allume en rouge en continu. Lorsque la batterie est totalement rechargée, le voyant d'état de chargement clignote en rouge (à intervalles d'une seconde). (Voir Tableau 2)
(1) Indication du voyant
Les indications du témoin lumineux sont expliquées dans le Tableau 2, en fonction de l'état du chargeur de batterie ou de la batterie.
Tableau 2: Explications de la lampe témoin
| MARCHE/ARRÊT à intervalles de 0,5 sec. | Avant la charge *1 ou Charge terminée |
| S'allume en continu | Pendant la recharge |
| S'allume pendant 1 sec. à intervalles de 0,5 sec. | Veille en surchauffe*2 |
| MARCHE/ARRÊT à intervalles de 0,1 sec. Recharge | impossible * 3 |
REMARQUE
*1 Si le voyant rouge continue de clignoter même après le branchement du chargeur, vérifier que la batterie a été complètement insérée.
*2 Batterie en surchauffe. Impossible de charger.
Bien que la charge commence une fois que la batterie a refroidi même lorsqu'elle est laissée sur place, la meilleure pratique consiste à retirer la batterie et à la laisser refroidir dans un endroit ombragé et bien ventilé avant de la charger.
*3 Dysfonctionnement de la batterie ou du chargeur
— Insérer complètement la batterie.
- Vérifier qu'aucun corps étranger n'est collé au support de la batterie ni aux bornes. S'il n'y a pas de corps étrangers, il s'agit probablement d'une anomalie de la batterie ou du chargeur. Les porter au service après-vente agréé.
Si la lampe témoin ne clignote pas en rouge, même alors que le cordon du chargeur est branché sur l'alimentation, cela indique que le circuit de protection du chargeur est peut-être désactivé.
Débrancher le cordon ou la fiche de l'alimentation, puis rétablir la connexion au bout de plus ou moins 5 minutes. Si cela ne provoque toujours pas le clignotement en rouge de la lampe témoin, apporter le chargeur dans un centre de service metabo HPT autorisé.
Si le chargeur a fonctionné pendant longtemps de suite, il sera chaud, ce qui risque de provoquer des pannes. Lorsque la recharge est terminée, laisser le chargeur refroidir pendant environ 15 minutes avant de passer à la recharge suivante.
(2) Au sujet de la température de la batterie rechargeable.
Tableau 3
| Batteries rechargeables | Températures de recharge de la batterie |
| BSL1820M | 32°F-122°F(0°C-50°C) |
(3) Durée de recharge (A 68°F (20°C))
Tableau 4: Temps de recharge
| Batterie Chargeur : UC18YKSL | |
| BSL1820M Env. 60 min | |
REMARQUE
○ Le temps de recharge peut varier en fonction de la température ambiante.
○ Si la charge prend beaucoup de temps
- La charge prendra plus de temps à des températures ambiantes extrêmement basses. Charger la batterie dans un endroit chaud (à l'intérieur par exemple).
- Débrancher le chargeur de batterie de la prise.
PRÉCAUTION
Ne pas débrancher la fiche de la prise en tirant sur le cordon.
Pour éviter tout dommage lorsqu'on débranche la fiche de la prise, bien tenir la fiche proprement dite.
- Retirer la batterie du chargeur de batterie.
Sortir la batterie du chargeur tout en la soutenant de la main.
REMARQUE
Bien sortir la batterie du chargeur de batterie après usage, et la conserver.
En ce qui concerne le courant de décharge d'une batterie neuve
Etant donnée que les substances chimiques internes sont restées inactives dans le cas des batteries neuves ou des batteries qui sont restées longtemps inutilisées, le courant de décharge risque d'être très faible lors des première et deuxième utilisations. Ce phénomène est temporaire et le temps de recharge normal sera rétabli quand les batteries auront été rechargées 2 ou 3 fois.
Comment prolonger la durée de vie des batteries
(1) Recharger les batteries avant qu'elles ne soient complètement épuisées.
Quand la puissance de l'outil utilisé faiblit, l'éteindre et recharger la batterie. Si l'outil continue d'être utilisé jusqu'à épuisement du courant électrique, la batterie risque d'être endommagée et sa durée de vie se raccourcira.
(2) Eviter d'effectuer la recharge sous des températures élevées.
Une batterie est toujours chaude immédiatement après son utilisation. Si la batterie est rechargée immédiatement après utilisation, les substances chimiques internes risquent de se détériorer et la durée de vie de la batterie se raccourcira. Laisser la batterie refroidir un moment avant de l'utiliser.
AVANT L'UTILISATION
Lire la section intitulée « SÉCURITÉ » (pages 26–34). Bien vérifier les points suivants avant de travailler.
PRÉPARATION DE LA BATTERIE
Lire la section intitulée « SÉCURITÉ, CONSIGNES DE SÉCURITÉ IMPORTANTES POUR LE CHARGEUR DE BATTERIE » (page 31).
Il faut charger la batterie avant usage. Le mode de chargement des batteries est indiqué aux pages 38–40.

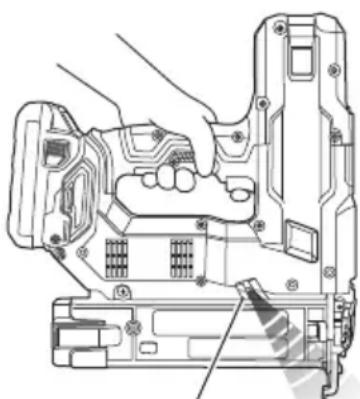

- Signaux d'avertissement du témoin DEL
Ce produit est doté de fonctions conçues pour protéger l'outil lui-même ainsi que la batterie.
Si l'une des fonctions de sauvegarde est activée pendant le fonctionnement, le témoin DEL clignotera comme décrit au Tableau 5.
Lorsque l'une des fonctions de protection est enclenchée, enlever immédiatement votre doigt du commutateur et suivre les instructions décrites sous l'action corrective.
| Statut | Affichage du témoin DEL | Action corrective |
| Batterie faible | Allumé 0,5 seconde/Éteint 0,5 seconde) | La charge restante de la batterie est vide. Recharger la batterie aussitôt que possible. |
| État de température élevée | Allumé 0,25 seconde/Éteint 0,25 seconde) | La machine est trop chaude Laisser l'agrafeuse refroidir complètement dans des conditions adéquates |
| État de température basse | La machine est trop froide (moins de 23°F (-5°C)) Laisser l'agrafeuse chauffer suffisamment dans des conditions adéquates | |
| Autres erreurs | Clignotement autre que décrit ci-dessus | Retirer la batterie et nettoyer la zone autour du guide de lame et de la lame d'entraînement conformément aux instructions à la page 48. Si en effectuant ce qui précède, le problème n'est pas corrigé, communiquer avec un centre de service autorisé metabo HPT. |

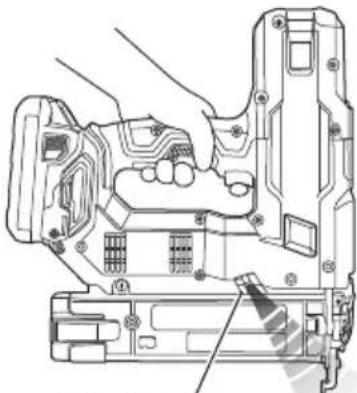

PRÉCAUTION
N'exposez pas vos yeux directement à la DEL d'éclairage en la regardant.
Une exposition continue de vos yeux à la lampe pourrait les blesser.
- Essuyer toute poussière ou saleté située sur la lentille du témoin DEL avec un chiffon doux, en faisant attention de ne pas rayer la lentille.
Des rayures sur la lentille du témoin DEL peuvent entraîner une baisse de la luminosité.
2. Témoin de batterie résiduelle
On peut vérifier la capacité résiduelle de la batterie en appuyant sur le commutateur du témoin de batterie résiduelle pour allumer le témoin de l'indicateur. (Tableau 6)
Il est préférable d'utiliser le témoin de batterie résiduelle en tant que guide étant donné qu'il existe de légères différences, par exemple en fonction de la température ambiante et de l'état de la batterie. De plus, le témoin de batterie résiduelle peut être différent de ceux équipés sur un outil ou un chargeur.
Témoin indicateur de batterie résiduelle
Commutateur d'indicateur de batterie résiduelle
 | S'allume;La puissance résiduelle de la batterie est de plus de 75%. |
 | S'allume;La puissance résiduelle de la batterie se situe entre 50 et 75%. |
 | S'allume;La puissance résiduelle de la batterie se situe entre 25 et 50%. |
 | S'allume;La puissance résiduelle de la batterie est de moins de 25%. |
 | Clignote;La puissance résiduelle de la batterie est presque nulle. Rechargez la batterie le plus rapidement possible. |
 | Clignote;Sortie suspendue en raison d'une température élevée. Retirez la batterie de l'outil et laissez-la refroidir complètement. |
 | Clignote;Sortie interrompue en raison d'une défaillance ou un dysfonctionnement. Le problème ne provient peut-être pas de la batterie ; veuillez contacter votre revendeur. |
S'allume ;
La puissance résiduelle de la batterie est de plus de 75%.
S'allume ;
La puissance résiduelle de la batterie se situe entre 50 et 75 %.
S'allume ;
La puissance résiduelle de la batterie se situe entre 25 et 50%.
S'allume ;
La puissance résiduelle de la batterie est de moins de 25%.
Clignote ;
La puissance résiduelle de la batterie est presque nulle. Rechargez la batterie le plus rapidement possible.
Clignote ;
Sortie suspendue en raison d'une température élevée. Retirez la batterie de l'outil et laissez-la refroidir complètement.
Clignote ;
Sortie interrompue en raison d'une défaillance ou un dysfonctionnement. Le problème ne provient peut-être pas de la batterie ; veuillez contacter votre revendeur.
Comme le témoin lumineux de puissance batterie résiduelle s'affiche légèrement différemment selon la température ambiante et les caractéristiques de la batterie, il faut le considérer à titre de référence.
⚠ PRÉCAUTION
Ne pas infliger un choc violent au panneau d'affichage ni ne le casser. Cela peut provoquer des problèmes.
ESSAI DE L'AGRAFEUSE
DANGER
Les opérateurs et les autres personnes dans l'aire de travail DOIVENT porter des lunettes de protection avec visières latérales respectant les exigences ANSI Z87.1.
⚠ AVERTISSEMENT
S'assurer que la gâchette est verrouillée lorsqu'on ne projette pas d'agrafes. Cette agrafeuse est pourvue d'un mécanisme de verrouillage pour empêcher les agrafes d'être propulsées. Placer le levier de verrouillage sur la position pour verrouiller la gâchette. Faire glisser le levier de verrouillage sur la position si l'on prévoit utiliser l'agrafeuse et sur la position lorsqu'elle n'est pas utilisée.
Avant de commencer le travail proprement dit, faire un essai d'agrafage en vérifiant les points ci-dessous. Effectuer les essais dans l'ordre indiqué.
S'il se produit un fonctionnement anormal, cesser immédiatement d'utiliser l'agrafeuse et communiquer avec un service après-vente agréé metabo HPT.
- SORTIR TOUTES LES AGRAFES ET LA BATTERIE DE L'AGRAFEUSE.
- TOUTES LES VIS DOIVENT ÊTRE SERRÉES À FOND.
- LE LEVIER-POUSSOIR ET LA GÂCHETTE DOIVENT SE DÉPLACER EN DOUCEUR.
Ne pas actionner le levier-poussoir ou la gâchette pendant l'installation de la batterie.
Ne jamais laisser l'agrafeuse avec la batterie en place. Cela pourrait provoquer un accident.
S'assurer que le témoin DEL ne clignote pas.
Si le témoin DEL clignote, cela signifie que la batterie manque de puissance et doit être rechargée.
3. Retirer le doigt de la gâchette et appuyer le levier-poussoir contre la pièce à usiner.
— L'AGRAFEUSE NE DOIT PAS FONCTIONNER.
Ne pas tirer la gâchette
Ensuite, diriger l'agrafeuse en position abaissée, tirer sur la gâchette et attendre pendant au moins 5 secondes dans cette position.
— L'AGRAFEUSE NE DOIT PAS FONCTIONNER.
Tirer sur la gâchette
[Fonction de limite de temps]
Maintenir enfoncé le levier-poussoir pendant au moins 4 secondes pour passer en mode de limite de temps. Le témoin DEL clignotera pour indiquer le mode de limite de temps.
L'agrafeuse est désactivée en mode de limite de temps.
Pour revenir au mode normal, relâcher le levier-poussoir ou soulever l'outil de la surface en bois.
(1) Sans toucher la gâchette, appuyer le levier-poussoir contre la pièce à usiner.
Ensuite, tirer sur la gâchette.
— L'AGRAFEUSE DOIT FONCTIONNER.
(2) Ramener la gâchette en arrière et enfoncer de nouveau le levier-poussoir par pression contre la pièce.
— L'AGRAFEUSE NE DOIT PAS FONCTIONNER.
(3) Détacher le doigt de la gâchette. Le réactionnement de (1) suit.
— L'AGRAFEUSE DOIT FONCTIONNER.
6. Si l'on ne remarque aucun fonctionnement anormal, on pourra mettre des agrafes dans l'agrafeuse. Enfoncer les agrafes dans un matériau du même type que celui du travail proprement dit.
- L'AGRAFEUSE DOIT FONCTIONNER CORRECTEMENT.
CHARGEMENT DES AGRAFES
AVERTISSEMENT
Lors du chargement des agrafes dans l'agrafeuse,
1) retirer la batterie de l'agrafeuse ;
2) ne pas tirer la gâchette ;
3) ne pas actionner le levier-poussoir ; et
- Appuyer légèrement sur le bras d'arrêt et extraire délicatement le couvercle de magasin.
UTILISATION DE L'AGRAFEUSE
Lire la section intitulée « SÉCURITÉ » (pages 26–34).
DANGER
Les opérateurs et les autres personnes dans l'aire de travail DOIVENT porter des lunettes de protection avec visières latérales respectant les exigences ANSI Z87.1.
⚠ AVERTISSEMENT
- NE JAMAIS diriger l'outil vers soi ni vers quelqu'un d'autre dans l'aire de travail.
TOUJOURS éloigner le doigt de la gâchette quand on n'effectue pas d'agrafage afin d'éviter tout risque de déclenchement accidentel.
- Ne pas utiliser le cordon électrique s'il est endommagé. Le faire réparer immédiatement.
- Le choix de la méthode d'utilisation de la gâchette est important. Lire et bien assimiler la section « MÉTHODES D'UTILISATION » ci-dessous.
- Avant de commencer le travail, vérifier le dispositif de commutation de l'opération d'agrafage. Cette agrafeuse metabo HPT comprend un dispositif de commutation de l'opération d'agrafage. Avant de commencer le travail, vérifier que le dispositif de commutation est réglé correctement. Si le dispositif de commutation de l'opération d'agrafage n'est pas réglé correctement, l'agrafeuse ne fonctionnera pas correctement.
- Ne jamais approcher la tête, les mains, ni les pieds de la tête d'agrafage.
- Ne pas enfoncer des agrafes sur d'autres agrafes ni avec l'agrafeuse à un angle trop aigu ; les agrafes pourraient ricocher et blesser quelqu'un.
- Ne pas enfoncer d'agrafes dans des planches minces ni près des coins et des bords de la pièce. Les agrafes pourraient traverser la pièce ou s'enfoncer ailleurs que dans la pièce et blesser quelqu'un.
- Ne jamais enfoncer des agrafes des deux côtés d'un mur en même temps. Les agrafes pourraient traverser le mur et blesser quelqu'un de l'autre côté.
- Ne jamais utiliser l'agrafeuse si elle est défectueuse ou qu'elle ne fonctionne pas normalement.
- Ne pas se servir de l'agrafeuse comme d'un marteau.
- Retirer toutes les agrafes restantes et la batterie de l'agrafeuse lorsque :
1) on entretient ou inspecte l'outil ;
2) on vérifie le bon fonctionnement du levierpoussoir et de la gâchette ;
3) on fixe ou retire le capuchon avant ;
4) on élimine un blocage ;
5) on ne s'en sert pas ;
6) on quitte l'aire de travail ;
7) on le transporte dans un autre endroit ; et
8) on le passe à quelqu'un d'autre. - Retirer la batterie de l'agrafeuse quand :
1) on charge des agrafes ;
2) on tourne l'ajusteur.
Explication de l'opération d'agrafage
O MÉCANISME DE DÉCLÉNCHEMENT SÉQUENTIEL UNIQUE :
Appuyer tout d'abord le levier-poussoir contre le bois, puis tirer sur la gâchette pour enfoncer l'agrafe.
Quand une agrafe est enfoncée, il n'est plus possible d'enfoncer une autre agrafe tant que l'on n'a pas relâché la gâchette et appuyé à nouveau.
MÉTHODES D'UTILISATION
L'agrafeuse est équipée d'un levier-poussoir et elle ne fonctionne pas tant que le levier-poussoir n'est pas enfoncé.
Il y a deux façons d'enfoncer des agrafes avec l'agrafeuse.
Ces deux méthodes sont :
- Fonctionnement intermittent (déclenchement par gâchette) :
⚠ AVERTISSEMENT
Pour éviter tout déclenchement double ou tout déclenchement accidentel du fait d'un rappel.
1) Tirer sur la gâchette rapidement et fermement.
(1) Placer l'orifice de sortie des agrafes sur la pièce en enlevant le doigt de la gâchette.
(2) Actionner fermement le levier-poussoir jusqu'à ce qu'il soit complètement enfoncé.
(3) Tirer sur la gâchette pour enfoncer une agrafe.
(4) Retirer le doigt de la gâchette et soulever complètement l'outil de la surface en bois.
Pour continuer à agrafer à un autre endroit, déplacer l'agrafeuse le long du bois en recommençant les opérations (1) à (4) selon les besoins.
REMARQUE
Les opérations (2) et (3) doivent être effectuées à 4 secondes l'une de l'autre. Si plus de 4 secondes s'écoulent après (2), l'agrafeuse ne fonctionnera pas correctement. Si cela se produit, recommencer à partir de (2).
Une agrafe sera éjectée chaque fois que la gâchette est enfoncée à condition que le levier-poussoir reste abaissé.
⚠ AVERTISSEMENT
- Ne pas mettre le doigt sur la gâchette sauf pendant une opération d'agrafage, car un contact accidentel du levier-poussoir sur l'opérateur ou sur les personnes alentour pourrait entraîner des blessures graves.
- Ne pas approcher les mains ni le corps de la section de sortie des agrafes. Cette agrafeuse metabo HPT risque de faire un bond sous l'effet du rappel après l'enfoncement d'une agrafe, ce qui pourrait enfoncer une autre agrafe non prévue et provoquer des blessures.
REMARQUE
Si tous les avertissements et toutes les instructions sont respectés, le fonctionnement s'effectuera sans danger avec le système : MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE
-
Toujours manipuler les agrafes et l'emballage avec précaution. Si les barrettes d'agrafes tombent, le liant d'assemblage risque de se rompre, ce qui provoquera des erreurs d'alimentation et des bourrages.
○ Après l'agrafage : -
retirer la batterie de l'agrafeuse ;
-
sortir toutes les agrafes de l'agrafeuse ;
RÉGLAGE DE LA PROFONDEUR D'AGRAFAGE
Pour que chaque agrafe pénètre à la même profondeur, s'assurer de toujours tenir fermement l'agrafeuse contre la pièce à usiner.
Si les agrafes sont trop ou pas assez enfoncées dans la pièce à usiner, régler l'agrafage dans la séquence suivante.
(1) Sortir la batterie de l'agrafeuse.
Les ajustements sont effectués par incréments d'un quart de tour.
Si les agrafes ne s'enfoncent pas assez profondément, tourner l'ajusteur sur le côté profond.
(3) Cesser de tourner l'ajusteur quand on a trouvé la position qui convient lors de l'essai d'agrafage.
(4) Brancher la batterie dans l'agrafeuse.
TOUJOURS PORTER DES LUNETTES DE PROTECTION.
Effectuer un essai d'agrafage.
(5) Sortir la batterie de l'agrafeuse.
(6) Choisir une position de réglage adéquate.
UTILISATION DU CROCHET
AVERTISSEMENT
Pour utiliser le crochet, retirer la batterie. Faire attention à ce que l'équipement principal ne tombe pas.
Si l'outil tombe, il y a risque d'accident.
Le crochet peut être installé sur le côté gauche ou droit.

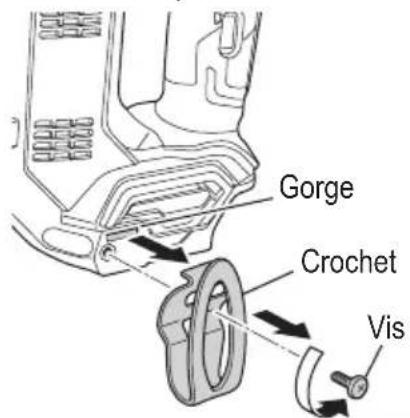

1. Dépose du crochet.
Enlever les vis qui maintiennent le crochet, à l'aide d'un tournevis Phillips.
Installer le crochet à fond dans la gorge de l'outil électrique et serrer les vis pour le maintenir fermement.
Le crochet peut servir de dispositif de suspension.
UTILISATION DU CAPUCHON DE BEC
AVERTISSEMENT
Lors de la fixation ou du retrait du capuchon de bec, s'assurer de retirer le doigt de la gâchette et de retirer toutes les attaches restantes et la batterie de l'agrafeuse.
Pour protéger la surface de la pièce de toute éraflure et de toutes les marques laissées par le levier-poussoir, fixer le capuchon de bec sur le levier-poussoir.

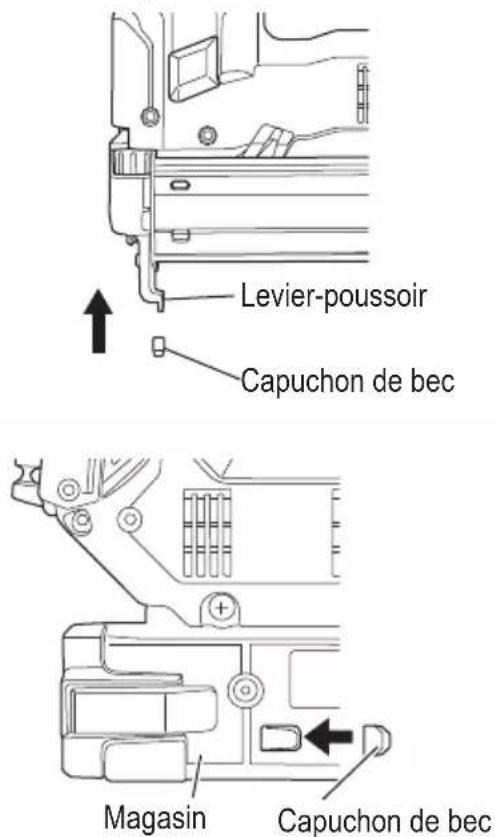

(1) Retirer toutes les attaches restantes et la batterie de l'agrafeuse.
(2) Placer le capuchon de bec sur le sabot du levierpoussoir.
(3) Lorsqu'on ne se sert pas du capuchon de bec, le ranger dans le compartiment de rangement situé sur le dessous du magasin.
Du fait de son épaisseur, le capuchon de bec peut réduire la profondeur d'agrafage. Re-régler la profondeur d'agrafage.
ÉLIMINATION D'UN BLOCAGE
Si une agrafe se coince dans la tête d'agrafage, on la dégage et on règle l'agrafage par la démarche suivante.
PRÉCAUTION
Sortir la batterie de l'agrafeuse.
(1) Sortir la batterie de l'agrafeuse.
(2) Retirer toutes les agrafes.
(3) Libérer le levier de verrouillage et ouvrir la plaque de guidage.


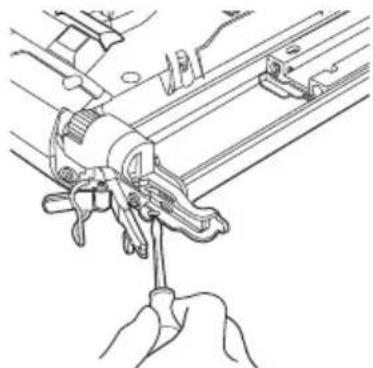

(4) Retirer l'agrafe coincée avec un tournevis pour écrou à fente.
⚠ PRÉCAUTION
● NE JAMAIS frapper la lame d'entraînement.
- NE JAMAIS pointer l'outil vers soi ou une autre personne, pour éviter tout risque de blessure du fait d'un allumage défectueux.
Même si la batterie est retirée de l'agrafeuse, il y a encore de l'énergie de l'air comprimé restant à l'intérieur.
(5) Refermer la plaque de guidage et le cliquet d'arrêt.
REMARQUE
Si les clous se coince fréquemment, communiquer avec un service après-vente metabo HPT agréé.
ENTRETIEN
REMARQUE
Les informations contenues dans ce manuel ont pour but d'aider l'opérateur à utiliser l'agrafeuse en toute sécurité.
Certaines des illustrations du manuel peuvent montrer des détails ou des accessoires qui diffèrent de ceux de votre agrafeuse.
ENTRETIEN ET INSPECTION
Lire la section intitulée « SÉCURITÉ » (pages 26–34).
AVERTISSEMENT
Retirer de l'agrafeuse la batterie et toutes les agrafes restantes lorsque :
1) on entretient ou on inspecte l'agrafeuse ; et
2) on retire les agrafes bloquées.
- Inspection du magasin
(1) Extraire la batterie.
(2) Nettoyer le magasin. Ôter la poussière et les copeaux de bois pouvant s'être accumulés dans le magasin.
PRÉCAUTION
Vérifier que l'alimenteur des agrafes se déplace en souplesse en le poussant du doigt.
S'il ne se déplace pas en souplesse, les agrafes risquent de s'enfoncer à un angle irrégulier et de blesser quelqu'un.
- Remisage
○ Ne pas ranger l'agrafeuse et la batterie dans un milieu exposé au temps froid.
Les conserver dans un endroit chaud.
○ Lorsqu'elles ne servent pas, ranger l'agrafeuse et la batterie dans un endroit chaud et sec.
Ranger hors de portée des enfants.
- ÉTIQUETTE D'AVERTISSEMENT
Remplacer l'ÉTIQUETTE D'AVERTISSEMENT si elle manque ou qu'elle est endommagée.
Se procurer une nouvelle ÉTIQUETTE D'AVERTISSEMENT auprès d'un service après-vente metabo HPT agréé.

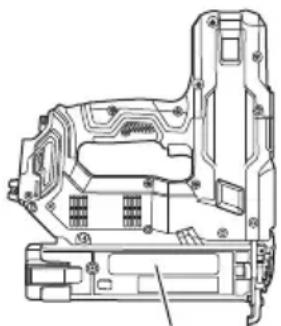

Étiquette d'avertissement
- Tableau d'entretien (Voir page 49)
- Guide de dépannage de l'opérateur (Voir page 49)
- Mise au rebut d'une batterie usée
⚠ AVERTISSEMENT
Ne pas jeter la batterie usée aux ordures ménagères. La batterie risque d'exploser si elle est incinérée. L'appareil que vous avez acheté renferme une batterie rechargeable. La batterie est recyclable. Lorsqu'elle a atteint sa limite de service, selon les lois des états et les lois locales, il peut être illégal de jeter cette batterie aux ordures ménagères. Vérifier auprès de son service de ramassage d'ordures les options de recyclage et la procédure correcte de mise au rebut.
- Remisage
Ranger dans un endroit en dessous de 104°F (40°C) et hors de la portée des enfants.
REMARQUE
Stockage des batteries au lithium-ion
Assurez-vous que les batteries au lithium-ion ont été entièrement chargées avant de les stocker.
Le stockage prolongé (3 mois ou plus) de batteries faiblement chargées peut entraîner une détérioration des performances, réduisant considérablement la durée d'autonomie des batteries alors incapables de tenir une charge.
Il est cependant possible de recouvrer la capacité d'autonomie d'une batterie considérablement endommagée en alternant deux à cinq fois charge et utilisation.
Si la durée d'autonomie de la batterie reste extrêmement courte malgré les charges et utilisations consécutives, considérez la batterie en fin de vie et procurez-vous en une neuve.
⚠ PRÉCAUTION
Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.
Avis important sur les batteries pour outils électriques sans fil metabo HPT
Toujours utiliser une de nos batteries originales spécifiées. Nous ne saurions garantir la sécurité et la performance de notre outil électrique sans fil s'il est utilisé avec une batterie autre que celle que nous avons spécifié, ou encore si la batterie est démontée et modifiée (par exemple, le démontage et remplacement des cellules ou autres composants internes).
SERVICE APRÈS-VENTE ET RÉPARATIONS
⚠ AVERTISSEMENT
- Les réparations de l'agrafeuse seront confiées exclusivement au personnel d'entretien formé par metabo HPT, au distributeur ou à l'employeur.
- Pour les réparations, utiliser exclusivement des pièces fournies ou recommandées par metabo HPT.
Du fait de l'usure normale, les agrafeuses de qualité finissent toujours par avoir besoin d'un entretien ou d'un remplacement de pièce.
REMARQUE
Les spécifications sont sujettes à modification sans obligations de la part de metabo HPT.
Tableau d'entretien
| ACTION POURQUOI COMMENT | ||
| Nettoyer le magasin et le mécanisme de l'alimenteur de clous. | Éviter que les clous ne se coincent. Nettoyer en soufflant de l'air tous les jours. | |
| Veiller à ce que le levier-poussoir fonctionne toujours correctement. | Assurer la sécurité de l'opérateur et un fonctionnement efficace de l'agrafeuse. | Nettoyer en soufflant de l'air tous les jours. |

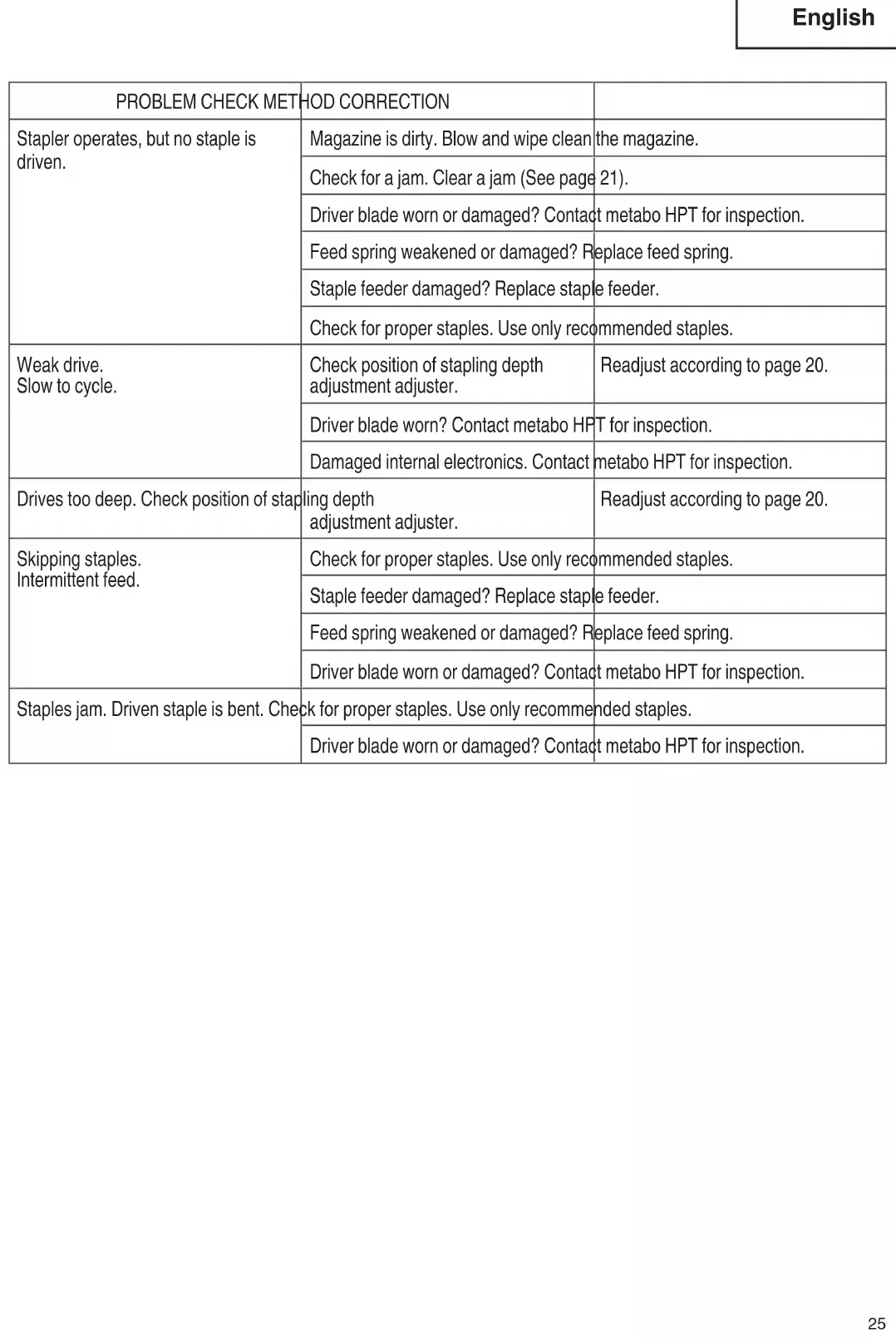

Guide de dépannage pour l'utilisateur
La plupart des problèmes bénins peuvent être rapidement et facilement corrigés au moyen du tableau ci-dessous.
Si le problème persiste, communiquer avec un centre de service metabo HPT autorisé pour obtenir de l'aide.
| PROBLÈME VÉRIFICATION CORRECTION | ||
| L’agrafeuse ne fonctionne pas. L’agrafeuse n’est pas assez appuyée contre la pièce. | Tenir fermement l’agrafeuse et la pousser complètement contre la pièce. | |
| L'agrafeuse ne fonctionne pas. Gâchette | pas assez enclenchée. Enclencher com | complètement la gâchette. |
| Plus de 4 secondes s'écoulent entre levier-poussoir MARCHE et gâchette MARCHE. (Fonction de limite de temps) | S'assurer que moins de 4 secondes s'écoulent entre levier-poussoir MARCHE et gâchette MARCHE. | |
| Le levier de verrouillage (fonction de verrouillage de la gâchette) est sur la position ON. | Placez le levier de verrouillage sur la position OFF.(Voir page 41) | |
| La machine est trop froide (en dessous de 23^ ( -5^ ) ) ou trop chaude. (Le témoin DEL clignote à intervalles réguliers moteur (Voir page 40) | Laissez suffisamment refroidir ou chauffer l'agrafeuse dans des conditions adéquates. | |
| Composants électroniques internes endommagés. | Communiquer avec metabo HPT pour l'inspection. | |
| L'agrafeuse fonctionne, mais aucune agrafe n'est enfoncée. | Le magasin est sale. Nettoyer le magasin en soufflant de l'air et en l'essuyant. | |
| Vérifier s'il y a un blocage. Élimination d'un blocage (Voir page 46). | ||
| La lame d'entraînement est-elle usée ou endommagée? | Communiquer avec metabo HPT pour l'inspection. | |
| Le ressort d'alimentation est-il distendu ou endommagé? | Remplacer le ressort d'alimentation. | |
| L'alimenteur d'agrafes est-il endommagé? | Remplacer l'alimenteur des agrafes. | |
| Vérifier si les bonnes agrafes sont utilisées. | Utiliser seulement les agrafes recommandées. | |
| Enfoncement faible.Cycle lent. | Vérifier la position de l'ajusteur de profondeur d'agrafes. | Réajuster selon la page 45. |
| La lame d'entraînement est-elle usée? | Communiquer avec metabo HPT pour l'inspection. | |
| Composants électroniques internes endommagés. | Communiquer avec metabo HPT pour l'inspection. | |
| Enfoncement trop profond. Vérifier la position de l'ajusteur de profondeur d'agrafes. | Réajuster selon la page 45. | |
| Des agrafes sont sautées.Alimentation intermittente. | Vérifier si les bonnes agrafes sont utilisées. | Utiliser seulement les agrafes recommandées. |
| L'alimenteur d'agrafes est-il endommagé? | Remplacer l'alimenteur des agrafes. | |
| Des agrafes sont sautées. Alimentation intermittente. | Le ressort d'alimentation est-il distendu ou endommagé? | Remplacer le ressort d'alimentation. |
| La lame d'entraînement est-elle usée ou endommagée? | Communiquer avec metabo HPT pour l'inspection. | |
| Des agrafes se coincent. L'agrafe enfoncée est tordue. | Vérifier si les bonnes agrafes sont utilisées. | Utiliser seulement les agrafes recommandées. |
| La lame d'entraînement est-elle usée ou endommagée? | Communiquer avec metabo HPT pour l'inspection. | |
