Ridge - Unite Centrale Fractal Design - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier PC (Unité Centrale)
Marque	Fractal Design
Modèle	Ridge
Facteur de forme	Mini-ITX
Dimensions (L × P × H)	375 × 115 × 380 mm
Poids	3,8 kg
Matériaux	Acier, plastique ABS, verre trempé
Emplacements disques	1 × 3,5" (interne) et 2 × 2,5"
Ventilateurs inclus	2 × 140 mm (non RGB)
Alimentation supportée	SFX/SFX-L (non fournie)
Longueur max GPU	325 mm
Hauteur max dissipateur CPU	70 mm
Connectique avant	2 × USB 3.0, 1 × USB-C, prise audio
Garantie	24 mois (fabricant)
Entretien	Nettoyer avec un chiffon doux sec ; éviter les produits liquides
Sécurité	Débrancher avant toute intervention ; éviter les chocs
Réparabilité	Pièces de rechange disponibles auprès des revendeurs agréés
Fonctions principales	Conception compacte verticale, flux d'air optimisé, panneaux en verre trempé
Accessoires fournis	Vis de montage, câbles, manuel d'utilisation
Particularités	Design vertical, pieds antidérapants, filtre à poussière amovible

FOIRE AUX QUESTIONS - Ridge Fractal Design

Comment installer l'alimentation SFX dans le boîtier Ridge ?

Retirez le panneau inférieur en dévissant les quatre vis. Faites glisser l'alimentation SFX dans le logement prévu, les câbles orientés vers l'intérieur. Fixez-la avec les vis fournies. Assurez-vous que le ventilateur de l'alimentation est dirigé vers la grille inférieure pour une ventilation optimale.

Quelle est la longueur maximale de carte graphique compatible ?

Le boîtier Ridge accepte les cartes graphiques jusqu'à 325 mm de longueur, avec une largeur maximale de 152 mm. Vérifiez également que la hauteur du dissipateur CPU ne dépasse pas 70 mm.

Puis-je installer un disque dur 3,5 pouces ?

Oui, le Ridge dispose d'un emplacement pour un disque dur 3,5 pouces situé dans la partie inférieure. Il peut accueillir des disques durs ou SSD de 3,5 pouces. Deux emplacements supplémentaires pour SSD 2,5 pouces sont également disponibles.

Comment nettoyer le boîtier Fractal Design Ridge ?

Utilisez un chiffon doux et sec pour essuyer la poussière des surfaces en verre et en métal. Pour les zones difficiles d'accès, vous pouvez utiliser une bombe d'air comprimé. Évitez tout produit liquide ou abrasif qui pourrait endommager les finitions.

La garantie couvre-t-elle les dommages accidentels ?

Non, la garantie limitée de 24 mois de Fractal Design couvre uniquement les défauts de matériel ou de fabrication. Les dommages causés par une utilisation incorrecte, une installation non conforme, des causes naturelles (foudre, incendie, inondation) ne sont pas pris en charge.

Où puis-je trouver des vis de rechange pour mon boîtier Ridge ?

Les vis de rechange sont disponibles auprès de votre revendeur Fractal Design ou du service client. Vous pouvez également en trouver dans des kits de vis standard pour PC, car le Ridge utilise des vis de type UNC 6-32 et M3 courantes.

Comment changer le panneau en verre trempé ?

Pour retirer le panneau en verre, dévissez les vis de fixation situées à l'arrière du boîtier. Tenez fermement le panneau et inclinez-le doucement pour le dégager. Pour le remettre, alignez les loquets et revissez. Manipulez toujours le verre avec précaution.

Ce boîtier supporte-t-il un système de watercooling ?

Oui, le Ridge peut accueillir un radiateur de watercooling de 240 mm ou 280 mm sur le panneau latéral. Assurez-vous que l'épaisseur du radiateur (max 30 mm) et la longueur de la pompe sont compatibles avec les dégagements internes.

Puis-je utiliser une carte mère ATX dans le Fractal Design Ridge ?

Non, le Ridge est conçu exclusivement pour les cartes mères au format Mini-ITX. Les cartes ATX, Micro-ATX ou autres ne sont pas compatibles.

Comment contacter le support technique Fractal Design ?

Vous pouvez contacter le support via le formulaire de contact sur le site officiel de Fractal Design. Préparez votre numéro de série et une description détaillée du problème. Le support répond généralement sous 48 heures ouvrées.

MODE D'EMPLOI Ridge Fractal Design

Anwenderleitfaden / Guide de l'utilisateur /

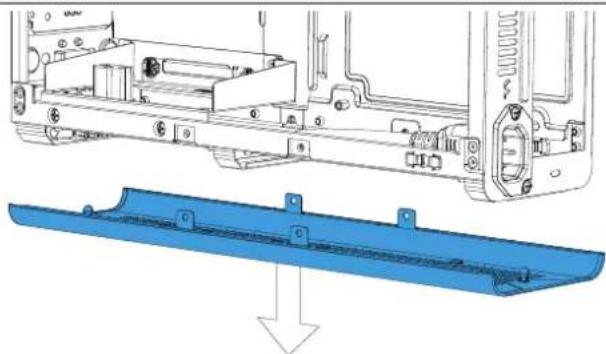

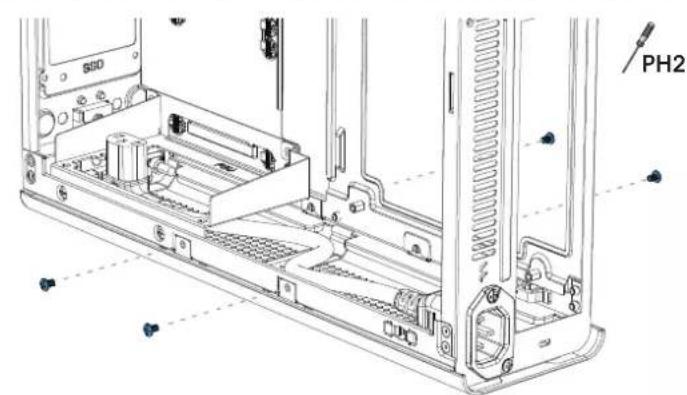

Ausbau des Boden-Plans / Retirer le panneau inférieur / Retiree el panel inferior /

Ta bort bottenpanel / ChIMMTE HIXHIOK naHEnb/底面八儿を取リ外尺寸移除底部面板/拆下底部面板

1. 1.

15 2.2.

Si vous avoue un grand dissipateur thermique pour le CPU, il est recommendé d'installer le cable ATX24 et les connexions du panneau avant d'installer l'alimentation SFX /

Garantie limitee et limites de responsabilité

Ce produit est garantis pendant vingt quatre (24) mois, a compter de la date de livraison à l'utilisateur final, contre les défauts de matériel et/ou de fabrication. Dans cette période de garantie limitée, les produits seront soit réparés ou remplacés, au besoin de Fractal Design. Les réclamations de garantie doivent être faîtes auprès de l'agent qui a vendu le produit, frais prépayés.

La garantie ne couvre pas ce qui suit
- Les produits qui ont étéLouis, utilisés incorrectement, utilisés avec négligence ou utilisés d'une manière qui n'est pas en conformité avec l'usage prévu indique.
- Les produits qui ont été endommagés par des causes naturelles, y compris mais sans s'y limiter, la foudre, les incendies, les inondations et les tremblements de terre.
- Produits dont le nombre de série a ete allere ou enleve
Produits installés de maniere non conforme au mode d'emploi

Le plafond de responsabilité de Fractal Design se limite à la valeur de marché actuelle du produit (valeur dépréciée, ne comprendant ni les frais d'expédition, ni ceux de manutention ni d'autres frais). Fractal Design ne se portera aucune autre dommage ou perte, y compris mais pas seulement tout manque à gagner, toute perte de revenus ou de données, ou des dommages accessoires ou indirects, même si Fractal Design a été prévenu de la possiblité de ces dommages.
