EMH900CGB - Cuisinière EAS Electric - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson au gaz encastrable
Marque	EAS Electric
Modèle	EMH900CGB
Nombre de brûleurs	5 (1 triple feu, 1 rapide, 2 semi-rapides, 1 auxiliaire)
Puissance totale	10,8 kW
Alimentation électrique	220-240 V ~ 50-60 Hz, 2 W
Raccordement gaz	Filetage G1/2
Type d'allumage	Allumage automatique continu avec dispositif de sécurité anti-fuite
Matériau de la plaque	Verre (surface) et acier inoxydable (brûleurs)
Dimensions du produit (L x P x H)	590 x 510 x 55 mm (estimation)
Dimensions de découpe (L x P)	560 x 480 mm (estimation)
Type de gaz compatibles	Butane (G30) 29 mbar, Gaz naturel (G20) 20 mbar
Conversion gaz	Oui, par un technicien qualifié (injecteurs fournis)
Dispositifs de sécurité	Dispositif de sécurité anti-fuite sur chaque brûleur
Nettoyage et entretien	Chiffon doux, eau savonneuse, démontage des brûleurs pour nettoyage
Garantie	3 ans (Espagne et Portugal)
Accessoires inclus	Supports (4), éponges (4), vis (4), injecteurs (5), coude tuyau gaz, manuel

FOIRE AUX QUESTIONS - EMH900CGB EAS Electric

Quels types de gaz peut utiliser la cuisinière EMH900CGB ?

La cuisinière est compatible avec le butane (G30) à 29 mbar et le gaz naturel (G20) à 20 mbar. La conversion entre les gaz doit être effectuée par un technicien qualifié.

Comment allumer un brûleur ?

Appuyez sur le bouton du brûleur, tournez-le dans le sens inverse des aiguilles d'une montre jusqu'à la position maximale, maintenez enfoncé pendant 15 secondes après l'apparition de la flamme, puis relâchez. En cas de panne de courant, utilisez un briquet ou une allumette.

Que faire si une odeur de gaz est détectée ?

Arrêtez immédiatement d'utiliser l'appareil, fermez la valve centrale, ouvrez les fenêtres pour ventiler, et contactez le service technique depuis l'extérieur de la pièce. N'utilisez aucun appareil électrique ni téléphone à proximité.

Comment nettoyer les brûleurs ?

Retirez les brûleurs et diffuseurs de flamme, faites-les tremper dans de l'eau chaude savonneuse, séchez-les soigneusement et assurez-vous que les trous de flamme sont propres. N'utilisez pas de nettoyants abrasifs.

Quelle est la garantie de cet appareil ?

La garantie est de 3 ans contre tout défaut de fabrication, incluant main-d'œuvre et pièces de rechange, valable en Espagne et au Portugal. Conservez la facture ou le ticket de caisse.

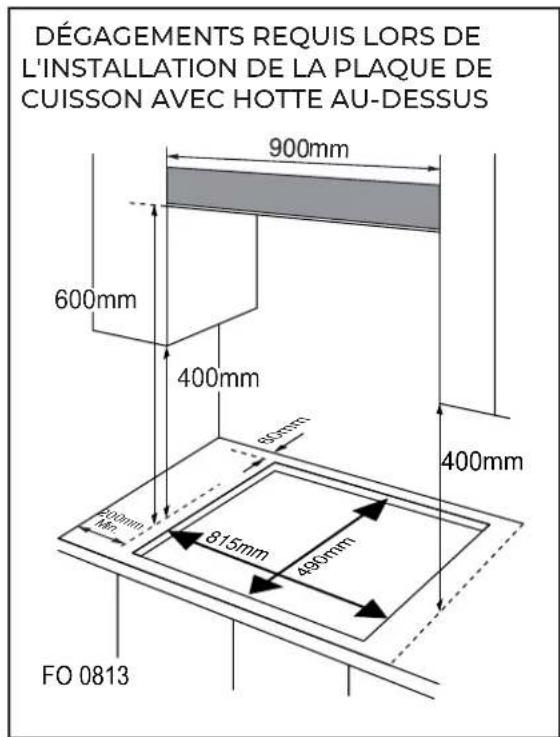

Peut-on installer la table de cuisson au-dessus d'un four ?

Oui, à condition que le four dispose d'une ventilation forcée. Respectez un espace d'au moins 25 mm entre le dessous de l'appareil et toute surface en dessous.

Quels ustensiles utiliser pour éviter les accidents ?

Utilisez des casseroles à fond plat et large, adaptées à chaque brûleur. Les flammes ne doivent pas dépasser les bords. Évitez les ustensiles instables ou en plastique/aluminium.

Comment convertir la cuisinière du butane au gaz naturel ?

La conversion doit être effectuée par un technicien qualifié. Il remplacera les injecteurs et réglera la flamme minimale. Après conversion, la plaque signalétique doit être mise à jour.

Pourquoi le brûleur ne s'allume-t-il pas ?

Causes possibles : alimentation électrique coupée, gaz fermé, capuchon du brûleur mal monté, bougie du démarreur sale ou brûleur humide. Vérifiez ces points et nettoyez si nécessaire.

Quelles sont les dimensions de découpe recommandées ?

Les dimensions de découpe pour l'encastrement sont d'environ 560 mm x 480 mm (largeur x profondeur). Vérifiez les instructions d'installation pour les tolérances exactes.

MODE D'EMPLOI EMH900CGB EAS Electric

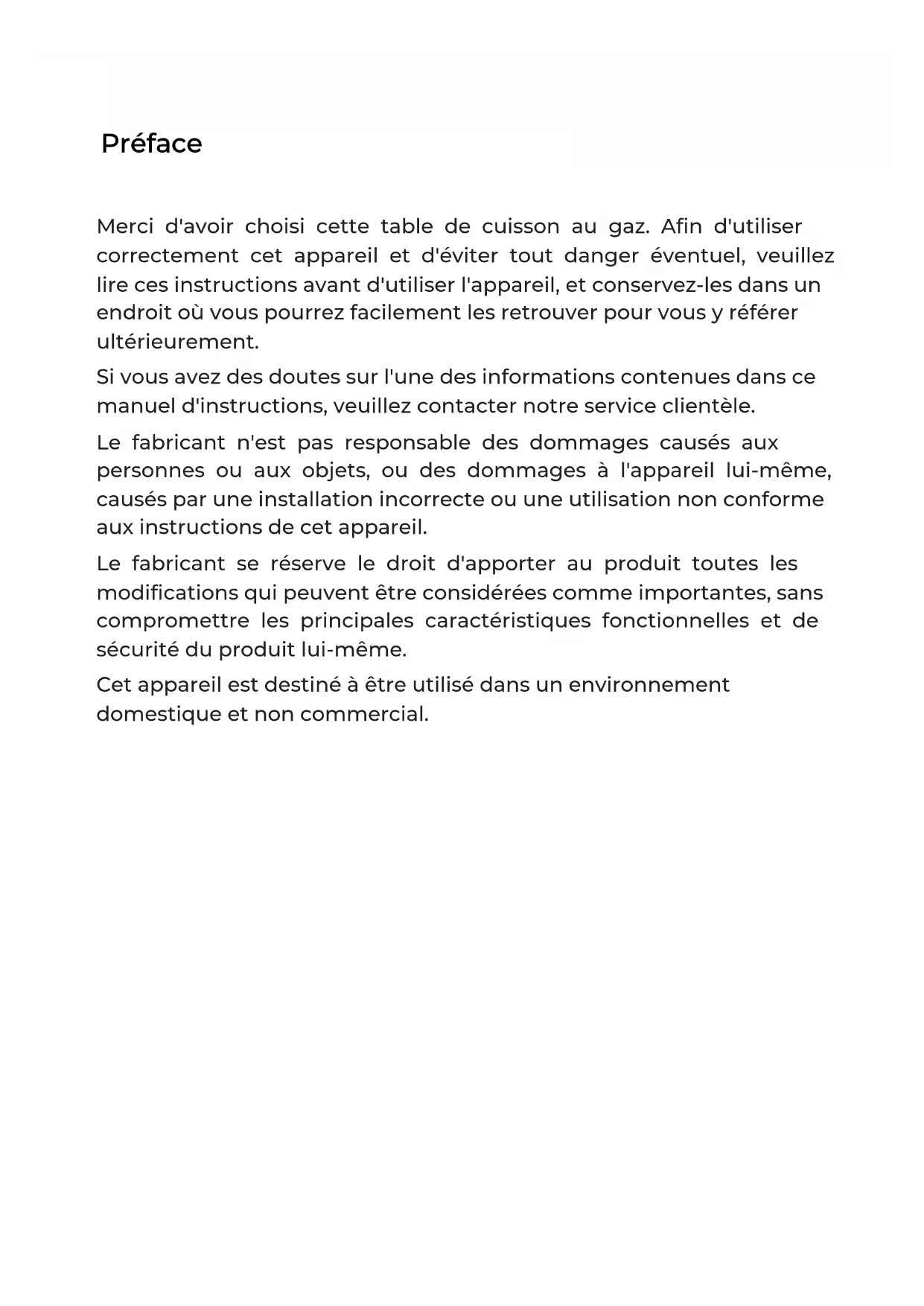

Merci d'avoir choisi cette table de cuisson au gaz. Afin d'utiliser correctement cet apparéil et déviter tout danger évientuel, veuillez dire ces instructions avant d'utiliser l' apparéil, et conservez-les dans un endroit où vous pourrez facilement les retrouver pour vous y référer ultérieurement.

Si vous avez des doutes sur l'une des informations contenues dans ce manuel d'instructions, veuillez contacter notre service clientèle.

Le fabricant n'est pas responsable des dommages causés aux personnes ou aux objets, ou des dommages à l'appareil lui-même, causés par une installation incorrecte ou une utilisation non conforme aux instructions de cet apparéil.

Le fabricant se reserve le droit d'apporter au produit toutes les modifications qui peuvent etre considerees comme importantes, sans comprometre les principales caractéristiques fonctionnelles et de sécurité du produit lui-même.

Cet apparéil est destiné à être utilisé dans un environnement domestique et non commercial.

Contenu

PRÉFACE

AVERTISSEMENTS DE SECURITÉ

3 Instructions de sécurité importantes
4 Installation
5 Sécurité des enfants
6 Pendant l'utilisation
8 Nettoyage et entretien
8 Informations sur l'environnement

UTILISATION ET ENTRETIEN

9 Description de l'appareil
10 Utilisation de l'appareil
12 Sécurité et économie d'énergie
13 Nettoyage et entretien

INSTRUCTIONS TECHNIQUES

15 Mode d'emploi
16 Positionnement
17 Installation de l'appareil
18 Raccordement au gaz
19 Spécifications du gaz
20 Connexionélectrique
21 Réglage du gaz
22 Dépannage

23 GARANTIE COMMERCIALE

Instructions de sécurité

• Lisez ces instructions avant d'installer ou d'utiliser l'appareil.
• Conservez ce manuel d'instructions pour toute reférence ultérieure.
• Si cet apparéil est donné ou vendu à une autre personne, veillez à remettre le manuel d'instructions au nouvel utilisateur.
• Le fabricant n'est pas responsable si ces règles de sécurité ne sont pas respectées.
• Les symboles suivants ont pour but de facilititer la compréhension des instructions, afin que vous puissiez éviter tout accident et profiter d'une utilisation plus comfortable.
• Lisez attentivement les instructions suivantes et assurez-vous de bien les comprendre.

Danger/Avertissement	Le non-respect de ce symbole peut entrainer des blessures graves ou mortelles.
Attention	Le non-respect de cet avis peut entrainer des blessures légères ou des dommages à d'autres biens.

Signification des symboles suivants:

Attention

Utilisation d'outils à feu interdite

Pas d'accès

Obligatoire

• N'allumez pas la lumière.
• N'eteignez ou ne branchez aucun apparéil électrique et ne touchez aucune prise.

• N'utilisez pas le téléphone.

• Arrêtez d'utiliser le produit et fermez la valve centrale.

• Ouvrez la fenêtre pour ventiler.
• Contactez le service technique, en utilisant le téléphone lorsque vous estes hors de la piece et loin de l'appareil.

Les gaz combustibles contiennent du mercaptan, de sorte que vous pouvez partager la fuite de gaz (une oedur d'ail ou d'oeuf pourri) même s'il n'y a qu'un millième de gaz dans l'air.

Installation

Avertissement

Cet apparéil doit être installé conformément à la réglementation en vigueur et situé dans un environnement bien ventilé.

Avant l'installation, assurez-vous que l'alimentation électrique et en gaz est conforme au type spécifique sur la plaque signalétique.

Lorsque l'appareil est installé dans une caravane, il ne doit pas être utilisé pour le chauffage.

Le tuyau de gaz et le cordon d'alimentation doivent être installés de manière à ce qu'ils ne touchent aucune partie de l'appareil.

Attention

• Cet apparéil doit être installé par du personnel qualifié.
• Les conditions de réglage de cet apparéil sont indiquées sur la plaque signalétique.
• Retirez tous les emballages avant d'utiliser l'appareil.

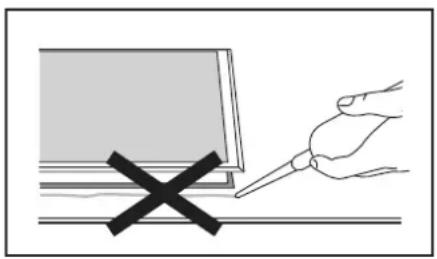

• Àpres avoir déballé l'appareil, vérifie que le produit n'est pas endommagé et que le cable de connexion est en parfait état. Si ce n'est pas le cas, contactez votre revendeur avant d'instructor l'appareil.
• Les armoires adjacentes et tous les matériaux utilisés dans l'installation doivent pouvoir résister à une température supérieure d'au moins 85^ à la température ambiente de la pierce dans laquelle se trouve l'appareil pendant son utilisation.
• Si les flammes du brûleur s'éteignent accidentellement, éteignez la commande du brûleur concerné et n'essayez pas de rallumer le brûleur pendant au moins une minute.
• L'utilisation d'une table de cuisson à gaz génére de la chaleur et de l'humidité dans la piece où elle est installée. Veillez à ce que la cuisine soit bien ventilée: laissez les ouvertures de ventilation naturelle ouvertes ou installez un dispositif de ventilation mécanique ( comme une hotte aspirante).
• Une utilisation intensive et prolongée de l'appareil peut nécessiter une ventilation encore plus importante. Il peut être nécessaire d'ouvrir une fenêtre ou d'assurer une ventilation plus efficace, par exemple en augmentant le niveau de la ventilation mécanique lorsqu'elle existe.

Sécurité des enfants

Avertissement

• Ne laisses pas les enfants jouer avec ou à proximé de l'appareil.
  L'appareil devient chaud lorsqu'il est utilisé. Les enfants doivent être tenus à l'écart jusqu'à ce qu'il ait refroidi.

Attention

• Cet apparéil est concu pour être utilisé par desadultes.
• Les enfants peuvent également se blesser s'ils font tomber des casseroles ou des poêles de la table de cuisson.
• Cet apparéil n'est pas destiné à être utilisé par des enfants ou d'autres personnes dont les capacities physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience et de connaissances, à moins qu'ils n'aient été supervisés ou instruits par une personne responsable de leur sécurité concernant l'utilisation de l' apparéil et les risques possibles.

Pendant l'utilisation

Avertissement

Utilisez cette table de cuisson uniquely pour la préparation des aliments.

Ne pas ALTERER ou modifier cet apparéil. Le panneau de la table de cuisson n'est pas consq pour être actionné par une minuterie externe ou un système de télécommande.

L'utilisation de la table de cuisson à gaz génère de la chaleur et de l'humidité dans la pierce où elle est installée. Veillez à ce que la cuisine soit bien ventilée, soit par une ventilation naturelle, soit par des dispositifs de ventilation mécanique (hotte aspirante).

N'utilisez pas cet apparéil s'il est en contact avec de l'eau. Ne manipulez pas l' apparéil avec des mains mouillées.

La surface de cuisson commence à chauffer lorsque l'appareil est utilisé. Prenez toutes les précautions.

N'utilise pas de grands chiffons, des serviettes ou de vêtements similaires qui pourraient s'enflammer en

raison des flammes.

Ne laissez jamais l'appareil sans surveillance pendant la cuisson.

Les poêles à frire dont la base est instable ou inégale ne doivent pas être placees sur la table de cuisson, car elles peuvent basculer ou se renverser et

provoquer un accident.

Pendant l'utilisation

Ne pas stocker ou utiliser de matériaux inflammables à proximé de l'appareil.

Les alimentes périssables, les objets en plastique et les aérosols peuvent être affectés par la chaleur et ne doivent pas être stockés sur ou sous l'appareil.

Ne pas pulveriser a proximite de l'appareil lorsqu'il est en fonctionnement.

Assurez-vous que les commandes sont eteintes lorsqu'elles ne sont pas utilisées, en position: "

Danger

Ce produit est destiné à un usage culinaire domestique uniquement. Il n'est pas destiné à des fins commerciales ou industrielles.

Si vous utilisez la table de cuisson pendant de longues périodes, assurez une ventilation supplémentaire en ouvrant une fenetre ou en augmentant la vitesse du ventilateur. Utilisez des gants ou des poignées résistant à la chaleur lorsque vous manipulez des casseroles ou des poèles.

Tenez les maniques à l'ecart des flammes nues lorsque vous soulevez des ustensiles de cuisine.

N'utilisez pas de maniques ou de gants mouillés ou humides, car cela facilitite le transfert de chaleur vers le matériel et vous exposer à des brûlures.

N'allumez les brûleurs qu'après y avoir placé des casseroles et des poêles. Ne chauffez pas de casseroles ou de poêles vides.

N'utilisez pas de vaisselle en plastique ou en aluminium sur cet apparéil.

Lorsque you utilisez d'autres appareils electriques, veillez à ce que leurs cordons ne touchent pas les surfaces chaudes de l'appareil.

Si vous avez des pieces mécaniques dans votre corps, comme un stimulateur cardiaque, consultez leur médecin avant d'utiliser l'appareil.

N'utilisez pas d'essuie-tout à la place d'une manique. Ces chiffons peuvent prendre feu très rapidement.

Lorsque vous utilisez un ustensile de cuisson en verre, assurez-vous qu'il est spécifique à la cuisson. Si la surface vitrée est brisée, éteignez l'appareil pour éviter tout chocoléctrique.

Pour minimiser les risques de brûlures, d'inflammation de matériaux inflammables ou de déversements, tournez les ustensiles de cuisson sur le côté ou au centre de la table de cuisson sans les faire reposer sur les brûleurs adjacents.

Éteignez toujours les brûleurs avant desteroler l'ustensile de cuisson en question. Surveillez attentivement les alimentes frits à très haute température.

Faites toujoursCHAuffer l'huile et la graisse lentement et surveillez-les pendant qu'elles chauffent.

Les alimentés à frire doivent être aussi secs que possible. Les alimentés congelez ou l'humidité dans les alimentés frais peuvent provoquer des éclaboussures d'huile chaude ou des débordements sur les cotés de la casserole.

N'essayez jamais de déplacer une casserole dont laGRAisse est chaude ; attendez qu'elle refroidisse.

Entretien et nettoyage

Avertissement

N'utilisez jamais de produits de nettoyage abrasifs ou caustiques.

Cet appeareil ne doit etre réparé que par du personnel qualifié ou du personnel de service. Seules les pièces de rechange approuvées par le fabricant peuvent etre utilisées.

Danger

• Avant d'effectuer toute opération d'entretien ou de nettoyage, la table de cuisson doit être débranchée du réseau électrique.
• Vous ne doivent pas utiliser de vapeur ou tout autre nettoyeur à haute pression pour nettoyer l'appareil.

Informations sur l'environnement

Élimination: Ne pas éliminer ce produit comme un déchet municipal non trié. Il est nécessaire de collecter ces déchets séparément pour un traitement spécial.

Selon la directive europeenne 2012/19/UE relative aux déchets d'équipements ELECTriques et Electroniques (DEEE), les apparils electroménagers ne peuvent pas être jetés dans les poubelles municipales habituelles; ils doivent faire l'objet d'une collecte sélective pour optimiser la recupération et le recyclage des composants et des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement.

Le symbole de la poubelle barrée est apposé sur tous les produits pour rappeler au consommateur l'obligation de les séparer pour une collecte sélective. Le consommateur doit contacter les autorités locales ou le détaillant pour obtenir des informations concernant l'élimination correcte de son appariel.

Description de l'appareil

	Plaque supérieure	Dimensions W*D*H	Dispositif d'allumage	Raccorde-ment au gaz	Alimentation électrique	Caractéristiques du brûleur	ΣQn
	Verre		Type d'allumage continu	Filetage G1/2	220-240Vac, 50Hz-60Hz, 2W	Triple feu(1), Semi-rapide(2), Auxiliaire(1) Rapide(1)	10.8kW
	Acier Inoxydable

Description de l'appareil Accessoires

Support (4)

Épange (4)

Vis (4)

Injecteur (5)

Coude pour tuyau de gaz(1)

Manuel d'instruction (1)

Comment utiliser l'appareil

Les symboles suivants apparaissent sur le panneau de commande à côté de chaque bouton de commande:

Cercle noir: gaz éteint
Grande flamme: réglage maximal
Petite flamme: réglage minimum

• Le réglage minimum est le réglage dans la première position en tournant dans le sens inverse des aiguilles d'une montre.
• Toutes les positions de fonctionnement doivent être régées entre la position maximale et la position minimale.
• Le symbole figurant sur le panneau à côté du bouton de commande indique à quel brûleur il correspond.

Allumage automatique avec dispositif de sécurité en cas de défaillance de la flamme

L'appareil est équipé d'un dispositif de sécurité en cas de défaillance de la flâme sur chaque brûleur, concu pour empêcher les fuites de gaz.

Comment utiliser l'appareil

Allumage automatique avec dispositif de sécurité en cas de défailleance de la flamme

L'appareil est équipé d'un dispositif de sécurité en cas de défaillance de la flamme sur chaque brûleur qui est conçu pour arrêter les fuites de gaz.

Pour allumer le brûleur:

• Appuyez sur le bouton de commande du brûleur que vous souhaitez brancher et tournez-le dans le sens inverse des aiguilles d'une montre jusqu'à la position maximale.
• En Maintenant le bouton enforcé, vous activez le démarrage automatique du brûleur.
• Appuyez sur le bouton et maintenez-le enforcé pendant 15 secondes après l' apparition de la flamme. Si après 15 secondes, le brûleur ne s'est pas allumé, arrêtez de faire fonctionner l'appareil, ouvre la porte et/ou attendez au moins 1 minute avant de tenter un nouvel allumage.
• ÀpRES cet intervalle de 15 secondes, pour régler la flamme, continuez à tourner le bouton dans le sens inverse des aiguilles d'une montre jusqu'à ce que la flamme soit au bon niveau. La position de fonctionnement doit se situer entre la position maximale et la position minimale.
• Pour éteindre la table de cuisson, tournez le bouton de commande dans les sens des aiguilles d'une montre jusqu'à la position d'arrêt du gaz.
• En cas de panne de courant, les brûleurs peuvent être branchés à l'aide d'un briquet ou d'une allumette.

Conseils de sécurité et d'économie d'énergie

Le diamètre du fond du réseau doit correspondre au tableau suivant pour que le poèle fonctionne correctement.

BRULEURS	USTENSILES
	min.	máx.
Triple	200mm	240mm
Rapide		240mm20
Semi-rapide	160mm	180mm
Auxiliaire	120mm	160mm

N'utilisez pas d'ustensiles de cuisson qui dépassent les bords de la table de cuisson.

NON OUI
	N'utilisez pas de petits ustensiles sur les grands brûleurs. Les flammes ne doivent jamais dépasser les côts de l'ustensile en question.	Utilisez toutes des ustensiles adaptés à chaque table de cuisson pour éviter les fuites de gaz et les dommages esthétiques.
	Évitez de cuisiner sans couvercle ou avec le couvercle à moins révert, car cela gaspille davantage d'énergie.	Placez un couvercle sur le réseau.
	N'utilisez pas de récipliers à fond convexe ou concave.	N'utilisez que des cassettes, des poêles et des poêlons à fond écais et plat.
	Ne placez pas les ustensiles de manière décentréée afin qu'il ne se renversent pas.	Placez toutes les ustensiles au centre de la table de cuisson, jamais sur les côts.
	N'utilisez pas de récipliers de grand diamètre sur les brûleurs près des commandes, car le réseau pourrait toucher les commandes ou être si proche des commandes qu'il pourrait augmenter la température dans cette zone et cause des dommages.
	Ne placez jamais d'ustensiles de cuisine directement sur le brûleur.	Placez l'ustensile de cuisson sur le dessus de la grille.
	Ne placez rien entre les grilles et les casseroles car cela pourrait endommager sérieusement le produit.
	N'utilisez pas d'ustensiles lourds pour éviter d'endommager la surface de cuisson.	Manipuez les récipliers avec précaution lorsqu'ils sont sur la table de cuisson.

Il n'est pas recommandé d'utiliser des poêles à roir et à frire ou des grils en pierre chaude simultanément sur plusieurs brûleurs car l'accumulation de chaleur qui en résultat peut endommager l'appareil. Évitez d'utiliser les plaques de cuisson, les casseroles en terre cuite, etc. pendant de longues périodes à pleine puissance.

Ne touchez pas les grilles au-dessus des brûleurs lorsqu'elles sont utilisées. Dès que le liquide commence à bouillir, baissez l'intensité de la flamme pour que le liquide continue à mijoter.

Entretien et nettoyage

• Le nettoyage ne peut être effectué que lorsque l'appareil est complètement froid.
  L'appareil doit etre débranché du réseau avant le nettoyage.
• Nettoyez l'appareil régulierement, de préférence après chaque utilisation.
• Les nettoyants abrasifs ou les objets pointus endommagent la surface de l'appareil. Vous doivent le nettoyer avec de l'eau et un peu de savon neutre.

UTILISABLE	PAS UTILISABLE
Chiffon douxDésertgent neutre	Épange enNylonHuilealimentaireAbrasifsDissolvant

Supports pour poêles à frire, boutons de commande

• Retirez le support de la casserole.
• Nettoyez les boutons de commande avec un chiffon humide d'eau chaude savonneuse. Lorsque de grandes quantités de saleté sont presents, faites-les tremper au préalable.
• Essuyez-le avec un chiffon doux et sec.

Plaque supérieure

• Nettoyez la plaque supérieure à l'aide d'un chiffon doux trempe dans de l'eau chaude et bien essoré ou en ajoutant un peu de savon neutre.
• Séchez complètement la plaque supérieure après le nettoyage.
• Retirez des que possible les alimentents ou liquides sales de la table de cuisson pour éviter tout risque de corrosion.
• Les parties en acier inoxydable de l'appareil peuvent se decolorer. C'est normal, en raison des températures élevées. Chaque fois que l'appareil est utilisé, ces parties doivent être nettoyées avec un produitadapté à l'acier inoxydable.

Entretien et nettoyage

BRULEURS

Retirez les brûleurs et les diffuseurs de flamme en les soulevant et en les dégageant du dessus de la table de cuisson.

Faites-les tremper dans de l'eau chaude avec un peu de savon ou de détergent. Une fois propres, séchez-les soignement. Assurez-vous que les trous de flamme sont propres et complètement secs.

Essuyez les parties fixes des brûleurs avec un chiffon humide, puis séchez-les. Essuyez delicatement le dispositif d'illumage et le dispositif de sécurité de la flamme avec un chiffon bien essoré et séchez-les avec un chiffon propre.

Avant de remplacer les bruleurs, assurez-vous que la buse n'est pas bloquée.

Remontez le brûleur auxiliaire, semi-rapide, rapide et triple flamme comme décrit ci-dessous :

1. Placez le diffuseur de flamme (4) dans la coupelle du brûleur (5) de manière à ce que le dispositif d'allumage et le dispositif de sécurité de la flamme se déploient dans leurs troughs respectifs. Le diffuseur doit émettre un clic pour indiquer qu'il s'est correctement mis en place.

2. Placez le chapeau du brûleur (1, 2, 3) sur le diffuseur (4), de sorte que les loquets s'insèrent dans leurs trouss respectifs.

• Placez les pieces dans le bon ordre après le nettoyage.
• Ne pas confondre les parties supérieure et inférieure.
• Les brûleurs doivent s'insérer exactement dans leur logement.

Mode d'emploi

Avertissements

• Ne pas modifier ou alterer cet apparéil.
  Cet apparéil ne doit être installé que par un technicien ou un installerateur professionnel/agréé.
• Avant de commencer l'installation, assurez-vous que les conditions locales d'alimentation (nature et pression du gaz) et les réglages de l'appareil sont compatibles.
• Les conditions de réglage de cet apparéil sont indiquées sur l'étiquette du produit ou sur la plaque signalétique.
• Cet apparéil n'est pas raccordé à un système d'évacuation des produits de combustion. Il doit être raccordé conformément aux règles d'installation en vigueur. Une attention particulière doit également être accordée aux réglementations concernant la ventilation.
• Avant l'installation, coupez l'alimentation en gaz et l'alimentation électrique de l'appareil.
  Tous les apparèils qui comportent des composants électriques doivent être mis à la terre.
  Veillez à ce que les cables de gaz et d'électricité soient installés de manière à ce qu'ils ne touchent aucune partie de l'appareil susceptible de devenir chaude.
  Le tuyau de gaz ne doit pas etre plie ou bloqué par un objet qualconque.
  Vérifiez les dimensions de l'appareil ainsi que les dimensions de la découvertes dans le meuble de cuisine.
• Les panneaux du plan de travail situés directement au-dessus de l'appareil doivent être en matière ininflammable. La surface et la colle doivent être solides pour éviter tout dommage.

• Branchez l'appareil et allumez tous les brûleurs, l'un après l'autre. Vérifiez que la flamme est bleue et qu'elle n'a pas de pointe jaune. Si les brûleursprésent une quelconque anomalie, vérifiez les points suivants:

• Le capuchon du brûleur est correctement fixé.

• Le diffuseur est correctement positionné.

• Le brûleur est aligné verticalément avec le mamelon de l'injecteur.

• Un essai complet et une vérification des fuites de gaz doivent être effectués pour une installation correcte.
  Le tuyau flexible doit être installé de manière à ne pas entraîr en contact avec les parties mobiles de la surface de la table de cuisson et à ne pas passer dans un espace où il pourrait être affecté.

• Les pieces sont lubrifiées au cours du processus de fabrication pour répondre aux exigences de durée de vie des plaques.

Position

EMH900CGB

EMH900GBNX

Cet apparéil peut être intégré dans une unité de cuisine ou un plan de travail de 600 mm, à condition de respecter les dégagements minimums suivants;

• Les bords de la table de cuisson doivent se couver à au moins 60 mm d'un mur l'extral ou arrêté.
  Il doit y avoir 700 mm entre le point le plus haut de la surface de la table de cuisson (y compris les brûleurs) et le dessous de toute surface horizontally située directement au-dessus.
• Il doit y avoir 400 mm entre les surfaces de travail, à condition que le bas de la surface horizontale soit aligné avec le bord extérieur du plan de travail. Si le fond de la surface horizontale est inférieur à 400 mm, il doit se couver à au moins 50 mm des bords extérieurs du plan de travail.
• Il doit y avoir un espace de 50 mm ajuster de l'appareil et entre la surface du plan de travail et tout matériel combustible.

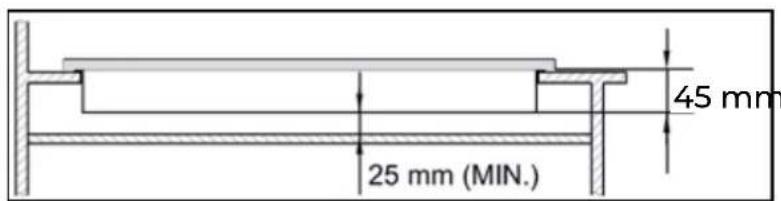

• Il doit y avoir un espace d'au moins 25 mm et d'au plus 74 mm entre le dessous de l'appareil et toute surface située en dessous.

• Pour installer un four sous une table de cuisson, le four doit dispose d'une ventilation forcee.
• Vérifiez les dimensions du four dans le manuel d'installation.
• Laaille de la découvert doit être conforme aux instructions.

Installation de l'ordinatei

N'utilisez pas de silicone pour faire adhérer l'appareil à l'encastrement. Il sera alors difficile de déplacer l'appareil et de le retirer du trou à l'avvenir, surtout si l'appareil doit être réparé.

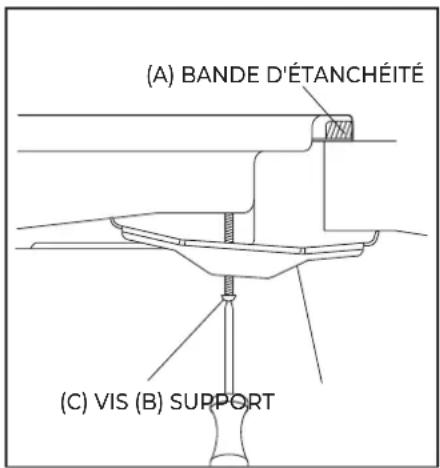

1. Positionnéz le support (B) en l'alignant sur les troughs de vis. Il y a un ensemble de troughs de vis à chaque coin de la plaque (H). Serrez légèrement une vis (C) vers le support (B), de sorte que le support se fixe à la plaque, afin que vous puissiez ajuster la position.
2. Retournez delicatement la table de cuison, puis insérez-le doucement dans l'ouverture que vous avez découverte.
3. Sur la face inférieure du plan de travail, fixez les supports dans la bonne position sur le plan de travail.
4. Serrez ensuite les vis (C) pour vous assurer qu'il est bien fixé en position.

Raccordement au gaz

• Cet apparéil doit être installé et raccordé conformément aux réglementations spécifiques du pays où il doit être utilisé.

• Cet apparéil peut être utilisé avec du butane et du gaz naturel.

• La conversion au gaz naturel ne doit être effectuee que par un technicien qualifie.

Guides d'approvisionnement et d'installation du gaz

Gaz butane > Gaz naturel Gaz naturel > Gaz butane

• La législation stipule que tous les apparciels à gaz doivent être installés par des personnes compétentes, conformément à la réglementation la plus récente en matière d'installation et d'utilisation de la sécurité du gaz.
• Dans votre propre intérêt et pour votre sécurité, voirlez à respecter la loi et les règlements.
• Si vous n'installez pas et n'utilisez pas la cuisineire correctement et conformément aux instructions, vous risquez d'annuler la garantie, ainsi que toute réclamation en responsabilité, et même d'être poursuivi en justice.

Specifications du gaz

Modèle	Type et pression du gaz	Alimentation	Entrée de chaleur et taille de l'orifice marqueeé (mm)				Puisance ther-mique totale
			Wok	Rapide	Semi-rapide	Auxiliaire-rapide
			3.3kW(240g/h)	3.0kW(219g/h)	1.75kW(127g/h)	1.0kW(73g/h)	1.8kW(g/ft)
EMH900CGB	G30 29 mbar	220-240V~50Hz-60Hz	0.93	0.87 0.66	0.50		NA
EMH900GBNX	G20 20 mbar		1.28	1.30 0.78	1.00

Connexion électrique

• Cet apparéil doit être mis à la terre.
• Cet apparéil est concu pour être raccordé à une alimentation secteur de 240V, 50Hz-60Hz.
• Les fils de connexion principaux sont colorés selon le code suivant;

Vert/jaune = Terre

Bleu = Neutre

Marron = Phase

marquee de la lecture E ou du symbole de la terre.

Conversion du gaz

lors de la conversion d'un gaz à un autre.

Avant de commencer, coupe le gaz et l'alimentation électrique de l'appareil.

1

Remplacer la buse du brûleur

Injecteur

Retirez le support de la casserole, le chapeau du brûleur et le diffuseur.

Dévissez l'injecteur à l'aide d'une clé à douille de 7 mm et remplacez-le par l'injecteur spécifique pour la nouvelle alimentation en gaz. Réassemblez tous les composants.

Après avoir remplace l'injecteur, il est conseilé de s'assurer qu'il est bien serré.

2

Réglage du niveau minimum de la flamme

Réglagedes vis

1. Tournez le bouton au minimum.
2. Retirez le bouton du robinet et placez un tournevis à pointe fine au centre de la tige du robinet.

3. Le réglage correct est obtenu lorsqu'la flamme mesure environ 3 à 4 mm de long.

4. Pour le gaz butane / propane, la vis de réglage doit être bien serrée.

5. Remplacez le bouton de commande.
   Assurez-vous que la flamme ne s'eteint pas en passant rapidement du début maximal au début minimal. Si c'est le cas, retirez le bouton de commande et effectuez autres réglages du début de gaz, en le testant à nouveau une fois le réglage effectué.
6. Repétez ce processus pour chacun des robinets de gaz.

• Ne pas démonter ou modifier la clé. En cas de défaut, remplacez la clé entière.
• Avant de remettre les brûleurs sur le dessus, assurez-vous que l'injecteur n'est pas bloqué.
• Vous doivent effectuer un test de fonctionnement complet et un contrôle des fuites de gaz écventuelles après le processus de conversion au gaz (vous pouvez utiliser de l'eau savonnée ou un détecteur de gaz).
• ÀpRES avoir effectué la conversion, un technicien ou un installateur qualifié doit marquer la catégorie de gaz correcte sur la plaque signalétique et retirer le marquage précédent.

Dépannage

• Les réparations doivent être effectuées par des techniciens agréés. Une réparation incorrecte peut entraîner des risques pour vous et les autres.
• Vous pouvez essayer de résoudre les problèmes plus simples suivants en suivant les instructions du tableau:

Problème	Cause possible	Solution
Ne s'allume pas	Pas de flamme	Vérifier le courant électrique
	Le couvercle du brûleur est mal monté	Montez le couvercle correctement
	Alimentation en gaz fermée	Ouvrez complètement le gaz
Allumage incorrect	L'alimentation en gaz n'est pas complètement ouverte	Ouvrez complètement le gaz
	Le couvercle du brûleur est mal monté	Montez le couvercle correctement
	La bougie du démarreur est sale	Essuyez le résidu avec un chiffon sec
	Brûleurs humides	Sécher soignement le couvercle du brûleur
	Les interstices des diffuseurs de flamme sont encombrés	Nettoyez le diffuseur
Bruit lors de la combus-tion et de l'allumage	Le couvercle du brûleur est mal monté	Montez le couvercle correctement
La flamme s'éteint lorsque l'appareil est utilisé	Dispositif de sécurité de la flamme contaminé	Nettoyez le dispositif de sécurité
	La nourriture s'est renversée et a étéint la flamme.	Éteignez le bouton du brûleur. Attendez une minute et rallumez la zone.
	Un fort courant d'air a étéint la flamme.	Éteignez la zone et vérifie qu'il n'y a pas de courants d'air dans la zone de cuisson, comme des fenêtres ouvertes. Attendez une minute et remettez la zone en marche.
Flamme jaune	Les orifices du diffuseur sont obstrués	Nettoyez le diffuseur
	Un autre gaz est utilisé	Vérifiez le gaz que vous utilisez
Flamme instable	Le couvercle du brûleur est mal monté	Montez le couvercle correctement
Il y a une odeur de gaz	Fuite de gaz	Arrêtez d'utiliser le produit et fermez la valve centrale. Ouvrez la fenêtre pour ventiler. Contactez notre service technique en utilisant le téléphone situé à l'extérieur de la chambre.

Si le problème n'est pas résolu, contactez le service technique officiel.

Cet apparéil est garanti pendant trois ans à compter de la date de vente contre tout défaut de fabrication, y compris la main-d'oeuvre et les pièces de rechange. Afin de justifier la date d'achat, il sera obligatoire de partager la facture ou le ticket de caisse. Les conditions de cette garantie s'appliquent uniquement à l'Espagne et au Portugal. Si vous avez achété ce produit dans un autre pays, veuilles consulter leur distributeur pour connaître les conditions applicables.

1. Telecommandes, caoutchoucs d'admission de vidange, amarrages et joints de porte, coupe-froid.
2. Dommages aux émaux, peintures, nickelage, chromage, oxydation ou autres types de pieces ou de composants esthétiques qui n' affectent pas le fonctionnement interne de l'appareil.
3. Dommages aux pieces d'usure dus à l'utilisation, à la corrosion ou à l'oxydation, qu'ils soient causés par une'utilisation normale de l'appareil ou par une déterioration accélérée due à des conditions environne-mentales ou climatiques défavorables. Ne convient pas pour une utilisation en extérieur.
4. Les dommages aux morceaux fragiles de verre, de vitrocéramique, de plastique, de poignées, de paniers, de portes ou d'ampoules lorsque leur défaillance ou leur bris n'est pas imputable à un défaut de fabrication.
5. Les défauts causés par des causes fortuites ou des accidents de force majeure, ou par suite d'une utilisation anormale, négligente ou inappropriée de l'appareil.
6. Responsabilité civile de toute nature.
7. Dommages indirects à l'appareil tant qu'ils n'ont pas été causés par un dysfonction-nément interne.
8. Maintenance ou entretien de l'appareil: révisions, ajustements etGRAisses périodiques.
9. Les défauts que peuvent subir les accessoires et compléments, adaptateurs, cables externes, sacs, pieces détachées de toutes sortes, lampes, ainsi que toute piece considérée comme consommable par le fabricant.
   10.Les defaults causés par une installation incorrecte ou illégale, une ventilation inadéquate, un manque de mise à la terre dans la maison, des perturbations de courant, des modifications inappropriées ou l'utilisation de pieces de rechange non originales.
10. Appareils utilisés dans des applications industrielles ou à des fins commerciers.
11. Appareils dont le numero de série est illisible ou modifie.
12. Défauts ou pannes produits à la suite de réparations, modifications ou démontages de l'installation de l'appareil par l'utilisateur ou par un technicien non autorisé par le fabricant, ou à la suite du non-respect manifeste des instructions d'utilisation et d'entretien du fabricant.
13. Pendant la période de garantie, il est essentiel de conserver tous les manuels avec l'équipement. Si l'équipement est vendu ou donné, le manuel et tous les documents connexes doivent être remis au nouvel utilisateur. Si l'un de ceux-ci est perdu, son remplacement ne pourrait être réclamé.
14. Les défauts qui ont leur origine ou sont une conséquence directe ou indirecte de: contact avec des liquides, des produits chimiques et d'autres substances, ainsi que des conditions dérivées du climat ou de l'environnement: tremblements de terre, incendies, inondations, chaleur excessive ou toute autre force extérieure, tels que les insectes, les rongeurs et autres animaux qui peuvent avoir accès à l'intérieur de la machine ou à ses points de connexion.
15. Les dommages résultat du terrorisme, des émeutes ou du tumultte populaire, des manifestations et grèves légales ou illégales; les faits relatifs aux actions des forces armées ou des forces de sécurité de l'Etat en temps de paix; conflicts armés et actes de guerre (déclarés ou non); réaction nucléaire ou rayonnement ou contamination radioactive; vice ou défaut de la marchandise; faits qualifiés par le Gouvernement de la Nation de "catastrophe ou calamité nationale".

La conception et les specifications peuvent être modifiées sans préavis pour améliorer le produit. Toute modification du manuel sera mise à jour sur notre site web, vous pouvez vérifier la dernière version.

Prefácio

Manuel dans d'autres langues et mis a jour:
