Type de produit	Interrupteur connecté pour stores vénitiens, volets roulants et stores extérieurs
Marque	Hager
Modèle	WXF080
Alimentation	AC 230 V ~, +10% / -15%, 50 Hz
Puissance absorbée en veille	< 0,1 W
Courant de commutation max	2,1 A (cos φ 0,6)
Disjoncteur max	10 A
Indice de protection	IP21 (avec plaque de recouvrement et enjoliveur)
Température de service	-5°C à +45°C
Température de stockage/transport	-20°C à +60°C
Humidité relative (sans condensation)	0 à 65%
Longueur max ligne postes secondaires	50 m
Longueur max ligne de charge	100 m
Sections conducteurs (bornes)	Rigide : 1 x 1,5 à 2,5 mm² ; Flexible : 2 x 1,5 mm²
Profondeur de montage	32 mm
Connexion sans fil	Bluetooth 4.2 ou supérieur, 2,4-2,483 GHz, puissance 10 mW, portée max 10 m
Fonctions principales	Commande locale par touche ; commande via appli Hager Mood ; détection automatique des temps de montée/descente ; reconnaissance de position par mesure de courant ; création de scènes ; simulation de présence ; mode party
Sécurité	Installation réservée à un électricien qualifié ; couper l'alimentation avant intervention ; utiliser uniquement des moteurs à fins de course mécaniques
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits agressifs
Accessoires fournis (non inclus)	Support WXA450, bouton poussoir WXD080..

FOIRE AUX QUESTIONS - WXF080 HAGER

Comment installer l'interrupteur connecté Hager WXF080 ?

L'installation doit être réalisée par un électricien qualifié. Coupez l'alimentation avant tout travail. Montez le module dans une boîte d'encastrement d'au moins 40 mm de profondeur, raccordez les conducteurs selon le schéma (image 3 de la notice), puis clipsez le module et mettez la touche et la plaque de recouvrement.

Quels moteurs puis-je utiliser avec le WXF080 ?

Utilisez uniquement des moteurs de stores équipés de commutateurs de fin de course mécaniques. L'appareil est conçu pour stores vénitiens, volets roulants ou stores extérieurs. Ne connectez aucune autre charge.

Comment appairer l'appareil avec l'application Hager Mood ?

Placez votre terminal mobile (smartphone ou tablette) à moins de 0,5 m du module. Lancez l'application Hager Mood, lancez la recherche d'appareils compatibles, sélectionnez le WXF080 détecté et suivez les instructions de l'application.

Que faire si l'appareil ne répond plus ?

Vérifiez d'abord l'alimentation électrique. Si le problème persiste, vous pouvez réinitialiser les réglages : dans les 5 minutes suivant la mise sous tension, coupez brièvement la tension secteur et remettez-la. Consultez le tableau 2 de la notice pour les détails.

Puis-je utiliser plusieurs boutons poussoirs secondaires ?

Oui, le nombre de postes secondaires est illimité (longueur max de ligne 50 m). Utilisez exclusivement des boutons-poussoirs de stores (pas d'interrupteurs). Raccordez-les selon le schéma de branchement (image 4).

Comment réinitialiser les réglages individuels ?

Dans les 5 minutes qui suivent la mise sous tension secteur, coupez brièvement l'alimentation et remettez-la. Si l'appareil fonctionne depuis plus de 5 minutes, coupez puis rétablissez la tension. Les réglages reviendront aux valeurs d'usine.

Quelle est la portée Bluetooth du WXF080 ?

La portée Bluetooth est d'environ 10 m en espace libre, en fonction de l'environnement d'installation. La version Bluetooth requise est 4.2 ou supérieure.

Est-il possible de commander le store sans smartphone ?

Oui, vous pouvez commander le store directement via la touche sur l'interrupteur. Une brève pression (< 0,5 s) modifie l'orientation des lamelles, une pression prolongée déplace le store jusqu'en fin de course. Vous pouvez également arrêter le store en appuyant brièvement pendant le déplacement.

Comment changer l'orientation des lamelles ?

Effectuez une brève pression (moins de 0,5 s) sur la zone de commande supérieure (MONTÉE) ou inférieure (DESCENTE). Cela modifiera l'angle des lamelles sans déplacer le store.

Que signifie le voyant LED sur l'appareil ?

La LED (indicateur d'état) affiche différentes informations selon son comportement : par exemple, un affichage animé indique un déplacement en cours. Consultez le tableau 1 de la notice pour la signification complète des différents états.

MODE D'EMPLOI WXF080 HAGER

Volet roulant connecté

Consignes de sécurité

L'installation et le montage d'appareils électriques doivent être effectués uniquement par des électriciens qualifiés, en conformité avec les normes d'installation et dans le respect des directives, dispositions et consignes de sécurité et de prévention des accidents en vigueur dans le pays.

Le non-respect des consignes d'installation peut entraîner des dommages sur l'appareil, un incendie ou présenter d'autres dangers.

Risque de choc électrique. Avant tout travail sur l'appareil, couper la tension d'alimentation, Ne pas oublier de prendre en compte tous les disjoncteurs qui délivrent des tensions potentiellement dangereuses à l'appareil ou à la charge.

Risque de choc électrique. L'appareil ne peut pas être complètement mis hors tension. Risque de choc électrique. Ne pas utiliser l'appareil sans module de commande.

Si plusieurs moteurs doivent être branchés en parallèle sur une sortie, respecter impérativement les indications des fabricants de moteurs ; utiliser un relais de séparation si nécessaire. Les moteurs peuvent être détruits.

Utiliser uniquement des moteurs de stores équipés de commutateurs de fin de course mécaniques. Vérifier le bon réglage de ces capteurs de fin de courses. Suivre les indications des fabricants de moteurs. L'appareil risque d'être endommagé.

Utiliser exclusivement des boutons-poussoirs de stores pour la commande des postes auxiliaires. L'utilisation d'interrupteurs de stores peut provoquer des dysfonctionnements.

Risque de blessure. Utiliser l'appareil uniquement pour la commande de moteurs de stores vénitiens, volets roulants ou stores extérieurs. Ne connecter aucune autre charge.

Respecter les préconisations du fabricant de moteurs relatives au temps minimal d'inversion de sens et au temps de fonctionnement continu maximal.

Ne pas poser les câbles de commande parallèlement aux câbles de moteur (risque d'induction). Cette notice fait partie intégrante du produit et doit être conservée par l'utilisateur final.

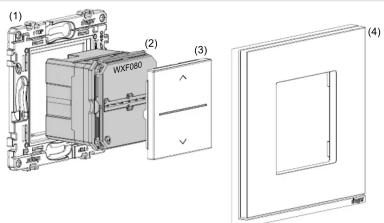

Composition de l'appareil (image 1)

(2) Module volet roulant connecte

(3) Enjollveur volet roulant connecté WXD080.. (non fournie)

Informations système Bluetooth

L'appareil dispose d'une interface Bluetooth. Cette interface permet la commande, le paramétrage de l'appareil et la configuration à l'aide de l'appili Hager Mood grâce à des terminaux mobiles comme les smartphones et les tablettes qui prennent en charge ce standard. L'appili Hager Mood est compatible avec les appareils Apple avec iOS 8 (et supérieure) et les appareils fonctionnant avec Android à partir de la version 5.1. Compatible avec la version Bluetooth 4.2 ou supérieure.

Cas d'usage typique

- Commutation de stores vénitiens, volets roulants, stores extérieurs et autres tentures. - Uniquement pour moteurs à fin de course mé canique

- Raccordement de postes secondaires tels que des boutons-poussoirs, modules et interrupteurs à clé pour stores

- convient uniquement pour une utilisation à l'intérieur et à l'abri de toute humidité.

- Montage dans une boîte d'encastrement de 40 mm de profondeur au moins

- A utiliser avec l'enjoliveur Gallery (fourni en accessoire)

Fonctionnalités élargies grâce à l'utilisation de l'appli Hager Mood

- Mise en service / commande via telephone portable ou tablet

- mode party pour éviter tout déplacement invo lontaire des volets

- Detection automatique de temps de montée/descente

- Positionner les volets ou stores

- Reconnaissance de la position des volets par mesure de courant du moteur

- Création et rappel de scènes (contrôle de groupe) - Simulation de présence

Mode de fonctionnement

L'interrupteur de store autorise à tout moment une commande des moteurs raccordés via la touche. Il est en outre possible de connecter l'appareil à un terminal mobile (smartphone, tablette) par Bluetooth. L'appli Hager Mood permet d'utiliser des options de commande et des fonctions supplémentaires.

Utilisation

Principe d'utilisation

L'actionnement des zones de commande supérieure et inférieure est interprété différemment.

Image 2: Éléments de commande

(5) Zone de commande pour la MONTÉE

(6) Indicateur LED pour l'affichage d'état (tableau 1)

(7) LED individuelles pour des affichages d'états particuliers (tableau 1)

(8) Zone de commande √ pour la DESCENTE

Commande des stores

■ Appuyer sur la zone de commande ou √ Brève pression (moins de 0,5 s) : modification de l'orientation des lamelles.

Pression prolongée : automaintien, le store se déplace en position de fin de course. Pendant ce temps, un affichage d'état animé de la barre LED indique le trajet.

Le temps de montée/descente à l'état de livraison n'est pas limité, l'entraînement est actif jusqu'à ce que la position finale soit atteinte.

■ Appuyer brièvement sur la zone de commande ^ ou \ pendant le déplacement du store. Le store s'arrête à la position atteinte.

Image 1: Composition de l'appareil

Configuration de la commande via un terminal mobile (appairage)

La procédure d'appairage doit être réalisée pour chaque appareil lors de la première utilisation. Pour établir une connexion, le terminal mobile doit se trouver à proximité immédiate (< 0,5 m) du module du store.

■ Démarrer une application

■ Détécté une recherche des appareils compatibles.

Les appareils détectés s'affichent.

Sélectionner l'appareil souhaité et suivre les instructions suivantes de l'application Hager Mood.

Réinitialisation des réglages individuels (tableau 2)

Des réglages du relais pour volet enregistrés individuellement peuvent être réinitialisés dans les 5 minutes qui suivent la mise sous tension secteur.

Si l'appareil est en service pendant plus de 5 minutes, couper brièvement la tension secteur et la remettre en marche.

Montage et raccordement électrique

DANGER!

Choc électrique en cas de contact avec les parties sous tension! Un choc électrique peut entraîner la mort!

Avant d'intervenir sur l'appareil, mettre l'installation hors tension et recouvrir les pièces conductrices avoisinantes !

Raccordement et montage de l'interrupteur de store

L'alimentation électrique de l'appareil s'effectue via les sorties relais (aucun conducteur neutre nécessaire). L'entraînement utilisé doit permettre une circulation permanente du courant. Utiliser uniquement des moteurs de stores équipés de commutateurs de fin de course mécaniques.

Image 3: Schéma de branchement interrupteur de store

L'appareil est protégé par un disjoncteur 10 A max ■ Raccorder le module d'interrupteur de store (2) conformément au schéma de branchement (image 3).

Placer et clipser le module d'interrupteur de store (2) dans le support (1) Tout en veillant à ce que les bornes de raccordement se trouvent en bas.

■ Mettre la touche (3) et la plaque de recouvrement (4) en place.

Image 4: Schéma de branchement interrupteur de store avec poste secondaire d'interrupteur de store

Pour la commande individuelle, raccorder le bouton-poussoir pour store comme poste secondaire conformément au schéma de branchement (image 4)

Retirer le bouton à poussoir

Image 5: Retirer le bouton à poussoir

Introduire le tournevis dans l'ouverture (9) et retirer la bascule en faisant levier et en tournant légèrement le tournevis.

Annexes

Caractéristiques techniques

Tension nominale AC 230 V\~, + 10%/- 15%

Fréquence de réseau 50 Hz

Disjoncteur max. 10 A Courant de commutation (cos ∅ 0,6) max. 2,1 A

Temps de commutation en cas de

changement du sens de fonctionnement 0,6 s

Puissance absorbée en veille < 0,1 W

Indice de protection IP21 avec plaque de recouvrement et enioliveur

Humidité relative

(aucune condensation) 0 ... 65 %

Température de service -5°C ... +45°C

Température de stockage/ de transport -20°C +60°C

Longueur de ligne

des postes secondaires max. 50 m

Longueur de la ligne de charge max. 100 m

Nombre de postes secondaires illimité

Bornes de r'accordement des sections de conducteur.

- rigide 1 x 1,5 ... 2,5 mm²

- flexible 2 × 1.5 mm^2

Position de montage Bornes de raccordement

vers le bas

Profondeur de montage 32 mm

Frequencies d'emission Bluetooth 2.4 ... 2.483 GHz

Puissance d'émission radio 10 mW

Portée transmission / réception radio (Bluetooth)

max. 10 m, en fonction de l'environnement d'installation

Accessoires

Support WXA450

Bouton poussoir WXD080..

Utilisable partout en Europe. C€

Hager Controls déclare par la présente que les appareils Bluetooth répondent aux exigences essentielles et aux autres dispositions prépondérantes de la directive 2014/53/UE (à partir de juin 2017).La déclaration CE peut être consultée sur le site hagergroup.com.

Tableau 2: Réinitialisation des réglages

Hager Controls S.A.S., 33 rue Saint-Nicolas, B.P. 10140, 67703 SAVERNE CEDEX, France - www.hager.com

09/2021 - 6LE005338C

(1) (2) (3) (4)
