85655283 - Interrupteur connecté HAGER - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 85655283 HAGER au format PDF.
| Type de produit | Interrupteur connecté |
| Marque | Hager |
| Modèle | 85655283 |
| Alimentation | 230 V AC |
| Dimensions (approx.) | 80 x 80 x 40 mm |
| Poids (approx.) | 100 g |
| Technologie de communication | Quicklink (sans fil propriétaire) |
| Fonctions principales | Commande d'éclairage, volets roulants, stores, scénarios |
| Nombre maximal de liens | 20 produits maximum |
| Indicateur LED | LED d'état pour configuration et fonctionnement |
| Mode de configuration | Quicklink (sans outil, via boutons) |
| Type d'installation | Intérieur |
| Indice de protection | IP20 |
| Température de fonctionnement | 0 °C à 40 °C |
| Entretien et nettoyage | Nettoyer avec un chiffon sec |
| Sécurité | Respecter les normes électriques locales. Couper l'alimentation avant intervention. |
| Pièces détachées et réparabilité | Non réparable par l'utilisateur. Contacter le service après-vente Hager. |
FOIRE AUX QUESTIONS - 85655283 HAGER
Questions des utilisateurs sur 85655283 HAGER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Interrupteur connecté au format PDF gratuitement ! Retrouvez votre notice 85655283 - HAGER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 85655283 de la marque HAGER.
MODE D'EMPLOI 85655283 HAGER
quicklink désigne le mode configuration sans outil en utilisant les boutons situés sur les produits.
Tous les produits configurables en mode quicklink a sont compatibles entre eux et peuvent être exploités au sein d'une même installation.
Ces produits permettent la commande de l'éclairage, des volets roulants ou des stores.
La configuration consiste à attribuer une fonction à chaque entrée d'un émetteur puis de le lier à ou plusieurs récepteurs à commander.
Le tableau ci-dessous présente par type de récepteurs, les fonctions disponibles associées à une couleur de LED.
NL
Voorstelling
| Emetteurs Zenders | Récepteurs Ontvangers | Emetteurs / récepteurs Zenders / ontvangers | |
| Boutons et LEDs | Tous sont munis d'un bouton cig e t d'une LED d'état correspondante. | Tous sont munis de 2 bounget fct et de la LED d'état correspondante. | |
| t Drukknoppen en LED's | Allemaal uitgerust met e cig - drukknop en een overeenkomstige status LED | Allemaal uitgerust met 2 drukknop en en met de overeenkomstige status LED | |
| Exemples de un produitsVoorbeeld van producten | ![]() | TRC270F | WKT400 |
![]() | ![]() | TRE201 | |
| en dien en | TRB302A | ||
Tous les produits émetteurs/récepteurs fonctionnent sans configuration.
Appui bref sur le boutefy de l'émetteur.
Les LED cfg de tous les récepteurs et de l'émetteur s'allument.
Appui bref sur le BP à configurer de l'émetteur.
La LED cfs de l'émetteur clignote pendant 1s.
Choisir la fonction par appuis brefs successifs sur le boufot du récepteur.
Défilement des fonctions indiquées par la couleur de la Lécrésur le récepteur (voir liste).
Appui > 2s sur le bouton fct du jusqu'au clignotement de la afg.
La fonction identifiée par la couleur de la LEDctest validée.
Appui bref sur le bouton cfg de l'émetteur.
Les LEDcfg ● de tous les récepteurs et de l'émetteur s'éteignent. Fin de la configuration.
FR Visualisation d'une fonction configurée
A l'étape② la LED fctindique la couleur de la fonction configurée.
Commande de groupe
Répéter les étapes ^③ et ④ sur les autres récepteurs à intégrer à un groupe. Seule la fonction choisie sur le premier récepteur et l'effacement seront disponibles au choix sur les autres récepteurs.
Modification d'une fonction configurée
A l'étape③ vous pouvez modifier la fonction affichée, sauf en cas de commande de groupe ou l'effacement est nécessaire sur tous les récepteurs du groupe avant de choisir une nouvelle fonction.
Effacement d'une fonction configurée
A l'étape③ choisir la fonction "Effacement" puis valider à l'étape
Réglages
Réglage du temps de la minuterie /du temps de montée d'un volet / blocage scénario
Le réglage de ces paramètres est nécessaire pour :
Après avoir choisi et validé la fonction minuterie ou montée ou descente on na keuze en bevestiging van de functie schakelklok, OP/NEER of scenario scénario (étapes ③ et ④), suivez les étapes ci-dessous pour choisir une valeustappen ③ en ④ volgt u onderstaande stappen om een waarde te kiezen (ex. minuterie) du tableau de réglage des valeurs. (bijv. schakelklok) in de tabel van de instelwaarden.
| 4Appui > 5s sur le bouton fct due nombre de clignotement récepteur jusqu'au clignotement de la LED cfg de la LED fct correspond à la valeur par défaut. | |
| Choisir la valeur par appui bref successif sur le bouton fct. | Défilement des valeurs indiquées par le nombre de clignotement de la LED fct.(voir tableau ci-contre). |
| Appui > 2s sur le bouton fct du La fonction choisie est validée. récepteur jusqu'au clignotement de la LED cfg | |
Actie Resultaat
FR Minuterie : temporisation multiple
FR F onction scénario
Des appuis successifs sur le bouton de commande La commande scénario permet d'activer minuterie augmentent la temporisation de la minuterie directement l'ambiance souhaitée en agissant La durée effective sera fonction du nombre d'appuis simultanément sur des récepteurs de nature effectués (voir tableau ci dessous "réglage des valeurs" différente (ex. scénario TV : extinction du p
Retour usine d'un produit
Appuyer et maintenir le boucfgj jusqu'au clignotement de la Lefg ( > 10s ) puis relâcher. La fin du retour usine est signalée par l'extinction la LEDcfg .
Cette opération provoque l'effacement complet de la configuration du produit, quel que soit le mode de configuration.
Si le produit a été configuré avec le TX100 ou par il est préférable de réaliser le retour usine par ces de façon à retirer le produit du projet concerné. Après une mise sous tension ou un retour usine, attendre 15 secondes avant de procéder à une configuration.
Limite du système
Un produit peut-être lié au maximum à 20 autres produits.
Signalisation des erreurs
Un clignotement très rapide de la cfgD indique une erreur ou un lien incompatible.
(ex. commande de groupe mélangeant des commandes d'éclairage et de volet).
Réglages des valeurs
*:valeurs par défaut / standaardwaarden

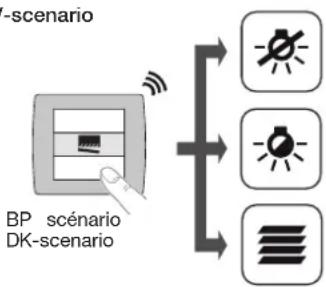

La commande scénario permet d'activer directement l'ambiance souhaitée en agissant simultanément sur des récepteurs de nature différente (ex. scénario TV : extinction du plus allumage des appliques + descente des v du salon).
Cette commande peut être affectée à n'importe quel émetteur de l'installation.
Ex. scénario TV / vb. TV-scenario
ETS, outils
La réalisation de la fonction scénario s'effectue en 3 étapes :
A. Programmation des liens entre le bouton scénario et les récepteurs à commander,
B. Réglage du scénario, il s'agit de définir l'état souhaité de chaque récepteur impliqué dans votre scénario (lampe allumée, niveau de variation ou d'ouverture du volet...)
Ge Mémorisation par le bouton scénario de l'ambiance définie.
Programmation du scénario
A l'étape ^8 sélectionner la fonction scénario et valider le lien (étape ^4 ) sur le 1er récepteur,
- Répéter les étapes et ④ pour lier les autres sorties à commander.
Attention: une sortie peut être intégrée au maximum dans 2 scénarios différents.
Réglage de l'ambiance scénario
NL S cenariofunctie

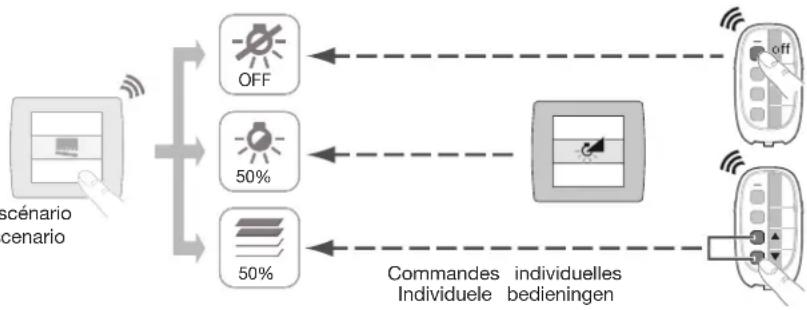

Réglage scénario / Instelling scenario
- En utilisant les commandes individuelles des différents récepteurs électriques impliqués dans votre scénario, réalisez l'ambiance souhaitée (ex. extinction du plafonnier, niveau de variation de l'applique à 50 %, volet ouvert à mi-haute
Attention: Pour le réglage du volet, procédez d'abord à une montée complète du volet et attendez 2 minutes dans cette position, puis fa descendre le volet jusqu'à la position souhaitée.
Mémorisation du scénario
- Mémoriser les états des récepteurs correspondant au scénario par un appui long > 5s sur le bouton scénario qui active le sce. Un bref changement d'état des sorties signale mémorisation des états des différents récepteurs électriques.
Dorénavant, chaque appui sur le bouton scénarioVoortaan geeft elke druk op de scenario-drukknop restitue l'ambiance ainsi mémorisée. de opgeslagen sfeer weer.

Chaque nouvel appui long > 5s mémorise la nouvelle ambiance.


TRC270F
WKT400

TRE201
