Type de produit	Interrupteur connecté
Marque	Hager
Modèle	TRE201
Fonctions principales	Commande d'éclairage, volets roulants, stores, minuterie, scénario
Mode de configuration	Quicklink sans outil
Alimentation	230 V ~ 50 Hz
Nombre maximal de produits liés	20
Indicateurs LED	LED d'état et LED de fonction
Boutons	Bouton de configuration, bouton de fonction
Dimensions (approx.)	85 x 85 x 40 mm
Poids (approx.)	100 g
Compatibilité	Produits quicklink compatibles
Température de fonctionnement	0 °C à 40 °C
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Déconnecter l'alimentation avant toute intervention. Respecter les normes électriques en vigueur.
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur. En cas de dysfonctionnement, contacter le service après-vente.
Informations générales	Utilisation en intérieur. Classe de protection II (double isolation).
Retour usine	Appuyer sur le bouton de configuration pendant plus de 10 secondes jusqu'au clignotement de la LED.
Signalisation d'erreur	Clignotement rapide de la LED de configuration indique une erreur ou un lien incompatible.
Réglages des valeurs	Temporisation, temps de montée/descente du volet, scénario

FOIRE AUX QUESTIONS - TRE201 HAGER

Comment configurer l'interrupteur TRE201 ?

Suivez la procédure Quicklink : appuyez brièvement sur le bouton de configuration de l'émetteur, puis sur le bouton à configurer. Choisissez la fonction sur le récepteur en appuyant brièvement sur son bouton de fonction jusqu'à obtenir la couleur LED souhaitée, puis validez par un appui long (>2s) sur le bouton de fonction du récepteur.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Appuyez et maintenez le bouton de configuration (cfg) pendant plus de 10 secondes jusqu'à ce que la LED clignote, puis relâchez. La fin du retour usine est signalée par l'extinction de la LED.

Combien de récepteurs puis-je lier à un émetteur ?

Un émetteur peut être lié à un maximum de 20 récepteurs.

Que faire si la LED clignote rapidement ?

Un clignotement très rapide de la LED de configuration indique une erreur ou un lien incompatible, par exemple un groupe mélangeant des commandes d'éclairage et de volet. Vérifiez la compatibilité des fonctions et refaites la configuration.

Comment programmer un scénario ?

1. Liez le bouton scénario aux récepteurs souhaités en sélectionnant la fonction scénario. 2. Réglez l'ambiance en utilisant les commandes individuelles des récepteurs (ex. extinction d'une lampe, ouverture d'un volet à 50%). 3. Mémorisez par un appui long (>5s) sur le bouton scénario. Chaque appui ultérieur restituera cette ambiance.

Quelle est la portée du signal ?

La portée typique est d'environ 30 mètres en intérieur sans obstacle majeur. Cependant, elle peut varier en fonction de l'environnement.

Puis-je commander plusieurs appareils avec un seul interrupteur ?

Oui, en mode groupe. Après avoir sélectionné la fonction sur le premier récepteur, répétez les étapes de liaison sur les autres récepteurs à intégrer au groupe.

Comment régler la minuterie ?

Après avoir sélectionné et validé la fonction minuterie, appuyez longuement (>5s) sur le bouton de fonction du récepteur jusqu'à ce que la LED clignote. Choisissez la valeur par appuis brefs successifs (le nombre de clignotements indique la valeur), puis validez par un appui long (>2s).

L'interrupteur est-il compatible avec d'autres marques ?

Non, le TRE201 est conçu pour être utilisé uniquement avec les produits Quicklink de la gamme Hager.

Comment nettoyer l'interrupteur ?

Nettoyez avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Assurez-vous que l'appareil est hors tension avant le nettoyage.

MODE D'EMPLOI TRE201 HAGER

quicklink désigne le mode configuration sans outil en utilisant les boutons situés sur les produits.

Tous les produits configurables en mode quicklink a sont compatibles entre eux et peuvent être exploités au sein d'une même installation.

Ces produits permettent la commande de l'éclairage, des volets roulants ou des stores.

La configuration consiste à attribuer une fonction à chaque entrée d'un émetteur puis de le lier à ou plusieurs récepteurs à commander.

Le tableau ci-dessous présente par type de récepteurs, les fonctions disponibles associées à une couleur de LED.

NL

Voorstelling

	Emetteurs Zenders	Récepteurs Ontvangers	Emetteurs / récepteurs Zenders / ontvangers
Boutons et LEDs	Tous sont munis d'un bouton cig e t d'une LED d'état correspondante.	Tous sont munis de 2 bounget fct et de la LED d'état correspondante.
t Drukknoppen en LED's	Allemaal uitgerust met ezig- drukknop en een overeenkomstige status LED	Allemaal uitgerust met 2 drukknopen en fct en met de overeenkomstige status LED
Exemples de un produitsVoorbeeld van producten		TRC270F	WKT400
			TRE201
en dien en	TRB302A

Tous les produits émetteurs/récepteurs fonctionnent sans configuration.

Appui bref sur le boutefy de l'émetteur.

Les LED cfg de tous les récepteurs et de l'émetteur s'allument.

Appui bref sur le BP à configurer de l'émetteur.

La LED cfs de l'émetteur clignote pendant 1s.

Choisir la fonction par appuis brefs successifs sur le boufot du récepteur.

Défilement des fonctions indiquées par la couleur de la Lécrésur le récepteur (voir liste).

Appui > 2s sur le bouton fct du jusqu'au clignotement de la afg.

La fonction identifiée par la couleur de la LEDctest validée.

Appui bref sur le bouton cfg de l'émetteur.

Les LEDcfg ● de tous les récepteurs et de l'émetteur s'éteignent. Fin de la configuration.

FR Visualisation d'une fonction configurée

A l'étape② la LED fctindique la couleur de la fonction configurée.

Commande de groupe

Répéter les étapes ^③ et ④ sur les autres récepteurs à intégrer à un groupe. Seule la fonction choisie sur le premier récepteur et l'effacement seront disponibles au choix sur les autres récepteurs.

Modification d'une fonction configurée

A l'étape③ vous pouvez modifier la fonction affichée, sauf en cas de commande de groupe ou l'effacement est nécessaire sur tous les récepteurs du groupe avant de choisir une nouvelle fonction.

Effacement d'une fonction configurée

A l'étape③ choisir la fonction "Effacement" puis valider à l'étape

Réglages

Réglage du temps de la minuterie /du temps de montée d'un volet / blocage scénario

Le réglage de ces paramètres est nécessaire pour :

Après avoir choisi et validé la fonction minuterie ou montée ou descente on na keuze en bevestiging van de functie schakelklok, OP/NEER of scenario scénario (étapes ③ et ④), suivez les étapes ci-dessous pour choisir une valeustappen ③ en ④ volgt u onderstaande stappen om een waarde te kiezen (ex. minuterie) du tableau de réglage des valeurs. (bijv. schakelklok) in de tabel van de instelwaarden.

4Appui > 5s sur le bouton fct due nombre de clignotement récepteur jusqu'au clignotement de la LED cfg de la LED fct correspond à la valeur par défaut.
Choisir la valeur par appui bref successif sur le bouton fct.	Défilement des valeurs indiquées par le nombre de clignotement de la LED fct.(voir tableau ci-contre).
Appui > 2s sur le bouton fct du La fonction choisie est validée. récepteur jusqu'au clignotement de la LED cfg

Actie Resultaat

FR Minuterie : temporisation multiple

FR F onction scénario

Des appuis successifs sur le bouton de commande La commande scénario permet d'activer minuterie augmentent la temporisation de la minuterie directement l'ambiance souhaitée en agissant La durée effective sera fonction du nombre d'appuis simultanément sur des récepteurs de nature effectués (voir tableau ci dessous "réglage des valeurs" différente (ex. scénario TV : extinction du p

Retour usine d'un produit

Appuyer et maintenir le boucfgj jusqu'au clignotement de la LEDfg ( > 10s ) puis relâcher. La fin du retour usine est signalée par l'extinction la LEDcfg .

Cette opération provoque l'effacement complet de la configuration du produit, quel que soit le mode de configuration.

Si le produit a été configuré avec le TX100 ou par il est préférable de réaliser le retour usine par ces de façon à retirer le produit du projet concerné. Après une mise sous tension ou un retour usine, attendre 15 secondes avant de procéder à une configuration.

Limite du système

Un produit peut-être lié au maximum à 20 autres produits.

Signalisation des erreurs

Un clignotement très rapide de la cfgD indique une erreur ou un lien incompatible.

(ex. commande de groupe mélangeant des commandes d'éclairage et de volet).

Réglages des valeurs

*:valeurs par défaut / standaardwaarden

La commande scénario permet d'activer directement l'ambiance souhaitée en agissant simultanément sur des récepteurs de nature différente (ex. scénario TV : extinction du plus allumage des appliques + descente des v du salon).

Cette commande peut être affectée à n'importe quel émetteur de l'installation.

Ex. scénario TV / vb. TV-scenario

ETS, outils

La réalisation de la fonction scénario s'effectue en 3 étapes :

A. Programmation des liens entre le bouton scénario et les récepteurs à commander,

B. Réglage du scénario, il s'agit de définir l'état souhaité de chaque récepteur impliqué dans votre scénario (lampe allumée, niveau de variation ou d'ouverture du volet...)

Ge Mémorisation par le bouton scénario de l'ambiance définie.

Programmation du scénario

• A l'étape® sélectionner la fonction scénario et valider le lien (étape®) sur le 1er récepteur,

- Répéter les étapes et ④ pour lier les autres sorties à commander.

Attention: une sortie peut être intégrée au maximum dans 2 scénarios différents.

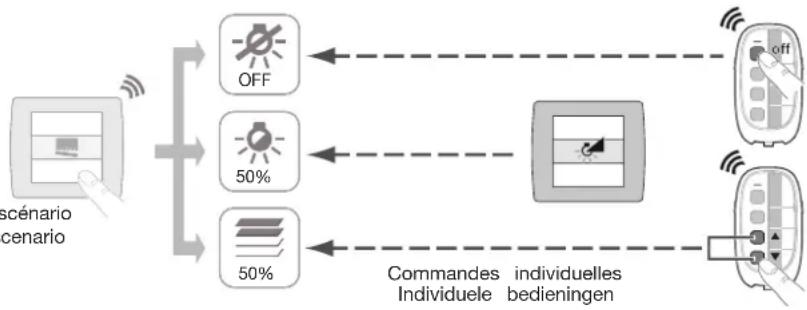

Réglage de l'ambiance scénario

NL S cenariofunctie

Réglage scénario / Instelling scenario

- En utilisant les commandes individuelles des différents récepteurs électriques impliqués dans votre scénario, réalisez l'ambiance souhaitée (ex. extinction du plafonnier, niveau de variation de l'applique à 50 %, volet ouvert à mi-haute

Attention: Pour le réglage du volet, procédez d'abord à une montée complète du volet et attendez 2 minutes dans cette position, puis fa descendre le volet jusqu'à la position souhaitée.

Mémorisation du scénario

- Mémoriser les états des récepteurs correspondant au scénario par un appui long > 5s sur le bouton scénario qui active le sce. Un bref changement d'état des sorties signale mémorisation des états des différents récepteurs électriques.

Dorénavant, chaque appui sur le bouton scénarioVoortaan geeft elke druk op de scenario-drukknop restitue l'ambiance ainsi mémorisée. de opgeslagen sfeer weer.

Chaque nouvel appui long > 5s mémorise la nouvelle ambiance.
