Type de produit	Connecteur RJ45 (Keystone Jack) Catégorie 6
Marque	Hager
Modèle	WXF224
Catégorie	Câble pour ordinateur et périphérique
Type de câble supporté	FTP (paire torsadée blindée avec feuillard)
Catégorie performance	Catégorie 6 – Classe E à 250 MHz
Normes	ISO 11801 éd. 2.0, EN 50173
Compatibilité	RJ45, RJ11, RJ12
Type de contacts	Auto-dénudants sans outil
Code couleur	EIA/TIA 568 A & B
Matériau	Plastique et contacts métalliques
Alimentation	Sans alimentation (composant passif)
Fonctions principales	Connexion réseau Ethernet, transmission de données haute vitesse
Installation	Sans outil, à l'aide du code couleur pour câblage direct
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants ou produits abrasifs
Sécurité	Conforme aux normes de sécurité et de compatibilité électromagnétique
Pièces détachées et réparabilité	Non réparable ; remplacer l'ensemble en cas de défaut
Garantie	Garantie constructeur standard (se référer au revendeur)
Informations générales	Utilisé dans les infrastructures de télécommunications résidentielles ou tertiaires

FOIRE AUX QUESTIONS - WXF224 HAGER

Le Hager WXF224 est-il compatible avec les câbles UTP ?

Non, le WXF224 est conçu pour les câbles FTP (Foil Twisted Pair). Pour l’UTP, reportez-vous aux modèles WXF221, WXF225 ou WXF230.

Ce connecteur peut-il être utilisé avec des prises RJ11 ou RJ12 ?

Oui, le WXF224 est compatible avec les fiches RJ45, RJ11 et RJ12.

Faut-il un outil spécial pour installer le câble dans le connecteur ?

Non, les contacts sont auto-dénudants et ne nécessitent aucun outil. Il suffit d’introduire les fils dans les emplacements selon le code couleur.

Quel est le code couleur à utiliser pour le câblage ?

Le connecteur est compatible avec les codes EIA/TIA 568A et 568B. Le schéma de câblage est indiqué sur le produit.

Quelle est la différence entre un connecteur Catégorie 5e et Catégorie 6 ?

La Catégorie 6 (Classe E) supporte des fréquences jusqu’à 250 MHz et offre des performances supérieures pour le Gigabit Ethernet et au-delà, par rapport à la Catégorie 5e (100 MHz).

Le WXF224 est-il adapté pour une utilisation en extérieur ?

Non, ce connecteur est conçu pour un usage intérieur dans des environnements secs et tempérés.

Comment nettoyer le connecteur si les contacts sont encrassés ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques ou abrasifs qui pourraient endommager les contacts.

Quelle est la longueur maximale de câble recommandée ?

Pour la Catégorie 6, la longueur maximale de câble entre deux connecteurs est de 100 mètres (incluant les cordons de brassage).

Ce connecteur est-il blindé ?

Oui, le WXF224 est de type FTP, ce qui signifie qu'il intègre un blindage par feuillard pour réduire les interférences électromagnétiques.

Puis-je utiliser ce connecteur pour une installation téléphonique ?

Oui, il est compatible avec les prises RJ11 et RJ12, donc utilisable pour la téléphonie analogique ou numérique.

MODE D'EMPLOI WXF224 HAGER

:hager

Technical line drawing of a mechanical or electrical component with no visible text or symbols

WXF22x gallery

FR

EN

DE

ES

PT

EL

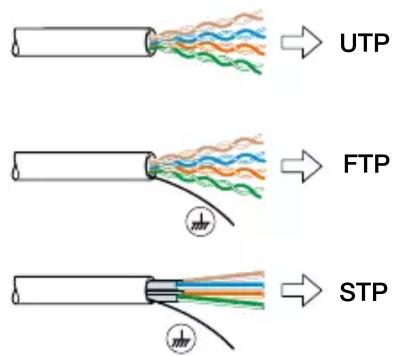

Type de câble - Type of cable - Kabeltype Tipo di cavo - Tipo de cabo - Túποι καλωδίων

UTP FTP STP

RJ45
			90° 45°
	UTP	Cat. 5e WXF221
		Cat. 6 WXF225 WXF230
	FTP	Cat. 5e WXF222
		Cat. 6 WXF224 WXF231
	STP Cat. 5e WXF223

Caractéristiques techniques	Technical specifications	Technische Daten
- Conforme aux normes:ISO 11801 éd. 2.0,EN 50173.- Compatible RJ45, RJ11 et RJ12.- Contacts auto-dénudants sans outil.- Code de couleur normalisé :EIA/TIA 568 A&B.- Catégorie 5e : Classe D à 100 MHz.- Catégorie 6 : Classe E à 250 MHz.	- Compliance with the standards: ISO 11801 ed 2.0, EN 50173.- Compatible RJ45, RJ12 & RJ11.- Perforation of insulation, without a tool.- Colour code std EIA/TIA 568 A&B.- Category 5e: Class D at 100 MHz.- Category 6: Class E at 250 MHz.	- Gemäß Normen:ISO 11801 ed 2.0,EN 50173.- Kompatibel RJ45, RJ12 und RJ11.- Anschluss mit Schneidklemmen, ohne Werkzeug.- Farbe Code nach EIA/TIA 568 A&B.- Kategorie 5e: Klasse D 100 MHz.- Kategorie 6: Klasse E 250 MHz.
Especificaciones técnicas	Características técnicas	ХарактнріστικάEL
- Conforme a las normas:ISO 11801 ed. 2.0,EN 50173.- Compatible RJ45, RJ12 y RJ11.- Contactos por inserción (sin herramienta).- Código de color normalizado EIA/TIA 568 A y B.- Categoría 5e: Clase D 100 MHz.- Categoría 6: Clase E 250 MHz.	- Conforme com as normas:ISO 11801 ed. 2.0,EN 50173.- Compatível com RJ45, RJ12 e RJ11.-Contactosauto-desnudantes sem ferramenta.- Código de cores normalizado EIA/TIA 568 A y B.- Categoría 5e: Clase D até 100 MHz.- Categoría 6: Clase E até 250 MHz.	- Упакúouv στα πρότυπα: ISO 11801 εκδ. 2.0, EN 50173.- Συμβατές με φις RJ45, RJ12 και RJ11.- Σύνδεση χωρίς εργαλεία για απογύμνωση.- Χρωματικός κώδικας EIA/ TIA 568 A&B.- Катнγορία 5e: Class D στα 100 MHz.- Катнγορία 6: Class E στα 250 MHz.

Diagram of a dual-chamber electrical switch or circuit breaker (no text or symbols)

Diagram illustrating a recycling or waste sorting process with labeled components and directional arrows

Cross-sectional diagram of an electronic device showing internal components and a directional arrow (no text or symbols)

Diagram of an electrical switch or motor assembly with a door and internal components (no text or symbols)

Diagram of an electrical switch mechanism showing internal components and wiring (no text or labels)

Cross-sectional diagram of a mechanical or electrical component with internal structure and directional arrows (no text or symbols)

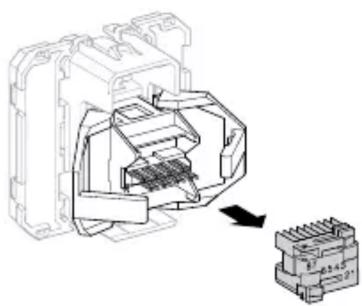

Technical diagram of an electrical connector with internal wiring and a separate terminal block (no text or symbols)

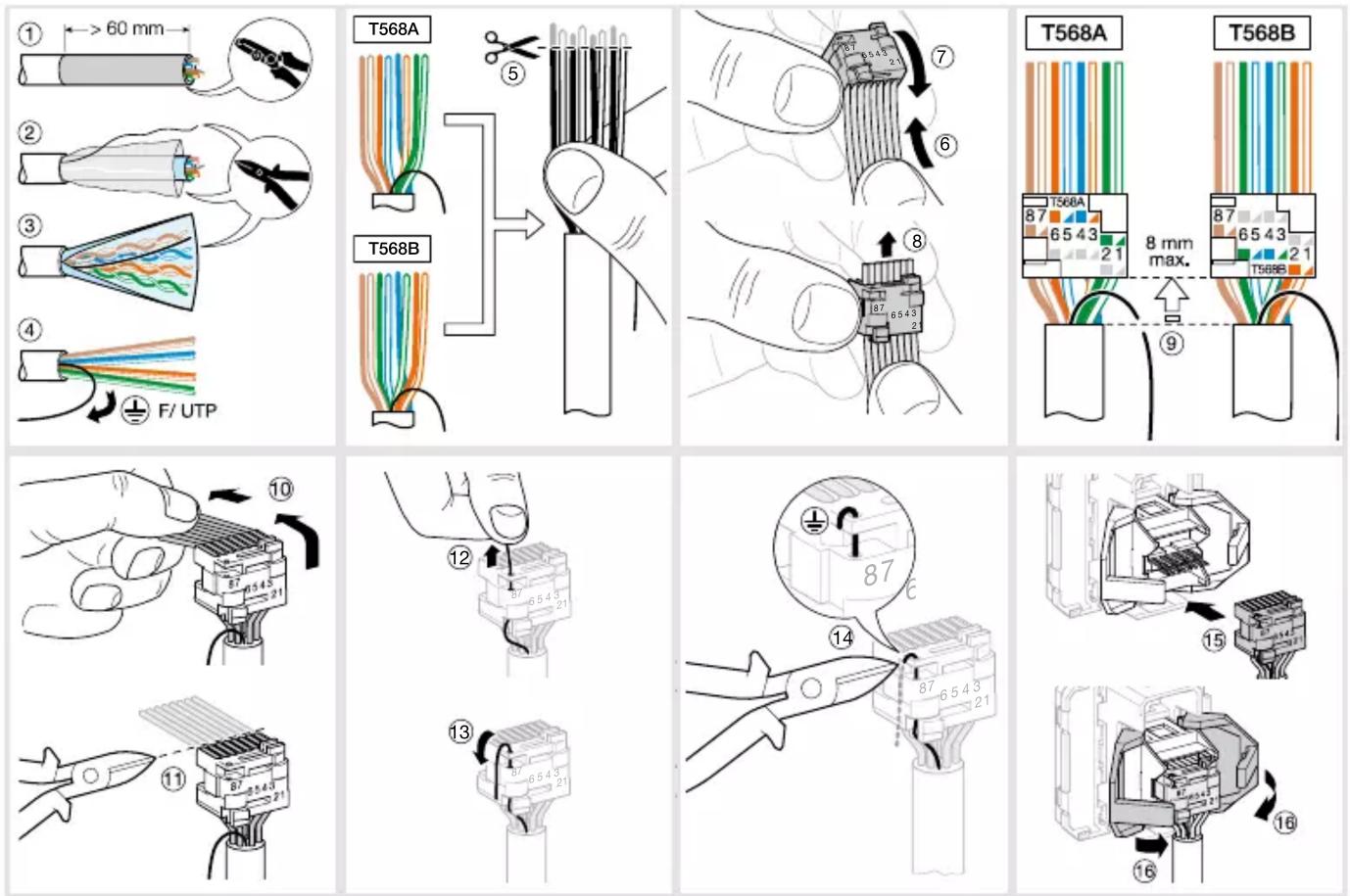

UTP - FTP

① > 60 mm ② ③ ④ F/ UTP T568A T568B ⑤ ⑥ ⑦ ⑧ ⑨ T568A T568B 8 mm max. 87 65 43 21 87 65 43 21 T568B ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯

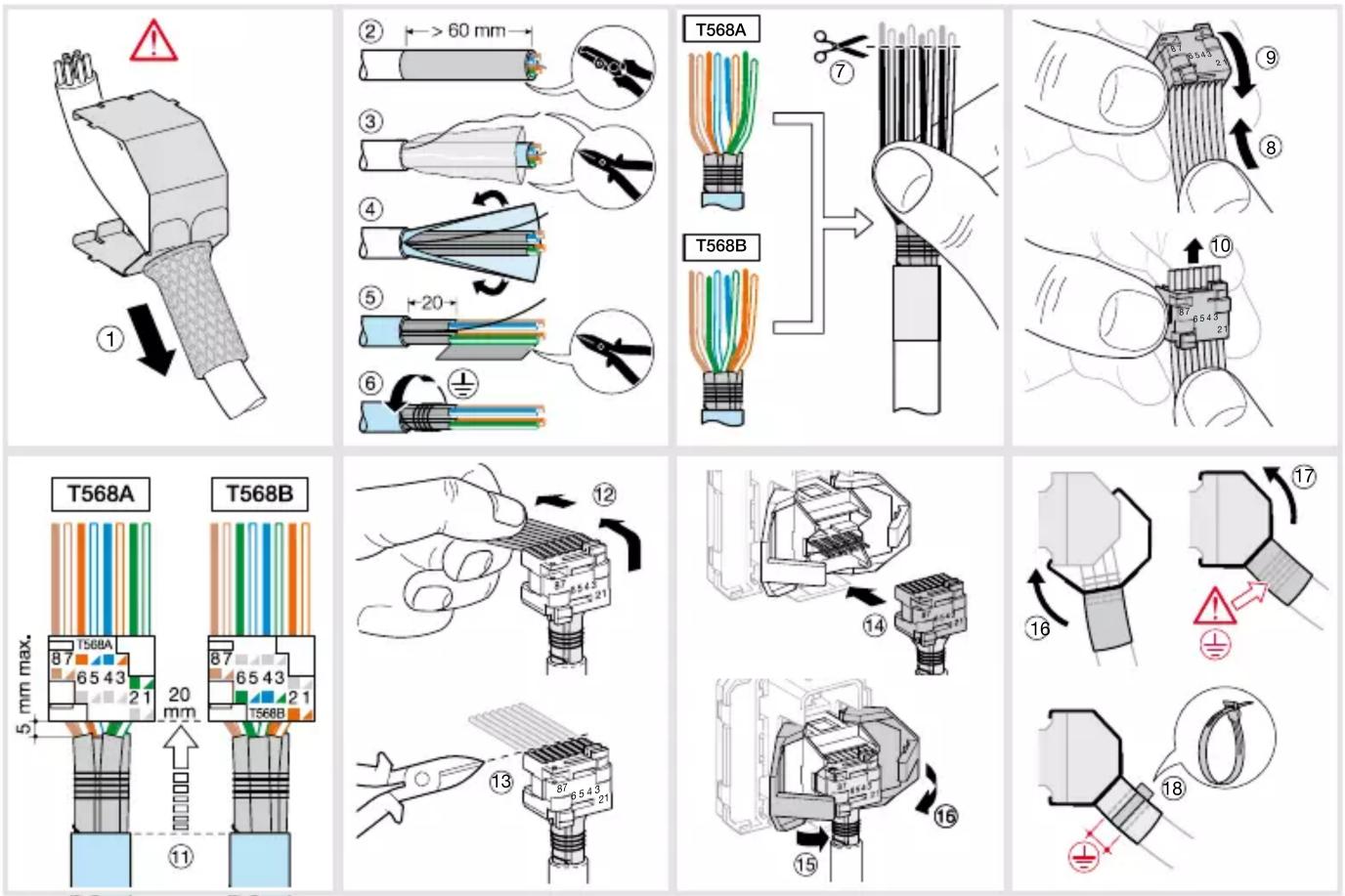

STP

T568A T568B T568A T568B 5 mm max. 87 65 43 21 20 mm 11 ① ② > 60 mm ③ ④ ⑤ +20 ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉴ ㉵ ㉜ ㉝ ㉞ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟

Hager 06L2005182Ab
