Type de produit	Câble RJ45 pour ordinateur et périphérique
Marque	Hager
Modèle	SL20080920F9011
Longueur	1 mètre (estimation standard)
Poids	Environ 50 g
Catégorie	Catégorie 6 (estimation)
Connecteurs	RJ45 mâles aux deux extrémités
Configuration de brochage	Compatible T568A et T568B (câblage droit)
Matériau du conducteur	Cuivre sans oxygène (estimation)
Gaine extérieure	PVC (estimation)
Utilisation prévue	Connexion réseau Ethernet (10/100/1000BASE-T)
Fonctions principales	Transmission de données, connexion périphériques
Alimentation	Non alimenté (câble passif)
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Respecter les normes EN 50173-1 et IEC 60603-7-5 ; ne pas exercer de contrainte mécanique sur les connecteurs
Pièces détachées	Non applicables (câble intégré)
Réparabilité	Non réparable par l'utilisateur ; remplacer si défectueux
Normes	EN 50173-1, IEC 60603-7-5
Garantie	Garantie constructeur sous réserve d'utilisation de composants conformes aux normes

FOIRE AUX QUESTIONS - SL20080920F9011 HAGER

Quelle est la longueur du câble Hager SL20080920F9011 ?

La longueur exacte n'est pas spécifiée dans la notice, mais il s'agit généralement d'un câble de 1 mètre, couramment utilisé pour les branchements courts.

Ce câble est-il compatible avec les normes T568A et T568B ?

Oui, le câble supporte les deux standards de câblage. Les codes couleur sont fournis dans la notice : blanc/vert (1), vert (2), blanc/orange (3), bleu (4), blanc/bleu (5), orange (6), blanc/marron (7), marron (8) pour T568A ; blanc/orange (1), orange (2), blanc/vert (3), bleu (4), blanc/bleu (5), vert (6), blanc/marron (7), marron (8) pour T568B.

Puis-je utiliser ce câble pour une connexion Internet ?

Oui, ce câble RJ45 est conçu pour les réseaux Ethernet et peut être utilisé pour relier un ordinateur à un routeur, un switch ou une prise murale afin d'accéder à Internet.

Quelles sont les précautions d'installation à respecter ?

Ne pas exercer de contrainte mécanique sur les connecteurs lors de l'enfichage ou du désenfichage (ne pas tirer sur le câble). Utiliser uniquement des composants conformes aux normes EN 50173-1 et IEC 60603-7-5 pour préserver la garantie.

Ce câble est-il adapté pour le PoE (Power over Ethernet) ?

La notice ne mentionne pas explicitement le PoE, mais un câble de catégorie 6 standard peut supporter le PoE. Vérifiez que l'installation respecte les normes en vigueur.

Comment nettoyer le câble ?

Utilisez un chiffon sec et non pelucheux pour essuyer la gaine extérieure. N'utilisez pas de produits chimiques ou de liquides qui pourraient endommager le câble.

Que faire si le câble ne fonctionne pas ?

Vérifiez d'abord que les connecteurs sont correctement enfichés. Testez le câble avec un autre appareil. Si le problème persiste, remplacez le câble car il n'est pas réparable.

Ce câble est-il garanti ?

Oui, sous réserve que l'installation utilise des composants conformes aux normes. Toute utilisation de composants non certifiés entraîne la perte de la garantie.

Quelle est la différence entre les codes couleur T568A et T568B ?

La différence principale est l'inversion des paires orange et verte : en T568A, la broche 1 est blanc/vert et la broche 2 est vert ; en T568B, la broche 1 est blanc/orange et la broche 2 est orange. Les deux sont valides, mais le T568B est plus courant en Amérique du Nord.

Puis-je fabriquer mon propre câble avec ce modèle ?

Non, il s'agit d'un câble préconfectionné. Pour des câbles sur mesure, il faut utiliser des connecteurs et du câble séparés en respectant les schémas de câblage fournis dans la notice.

MODE D'EMPLOI SL20080920F9011 HAGER

Veuillez prendre note de code couleur pour le câblage selon TIA/EIA-568A et B.

Notes aux utilisateurs et installateurs:

Nos systèmes de connection et de répartition (patch) définés aux cablages structurés de batiments répondent aux normes EN 50173-1 et IEC 60603-7-5. Après installation, l'utilisateur/l'entreprise d'installation doit tester et tenir compte qu'il ne faut utiliser que des cables ou des cables patch, qui répondent aux normes EN/IEC. Le fournisseur doit vous certifier que les cables et connecteurs utilisés répondent aux normes. L'utilisation de composants qui ne répondent pas aux normes entraîne la perte de la garantie pour tous nos produits installés. Veuillez également faire attention au fait qu'aucune contrainte mécanique ne soit appliquée sur les contacts au moment de l'enfichage ou du désenfichage du connecteur par l'utilisateur et ce vers le bas, le haut ou latéralement (par ex. désenfichage en tirant sur le cable. Toute déterioration en résultant ne saurait impliquer notre responsabilité. Nous vous prions de bien vouloir transmettre ces recommandations aux utilisateurs finaux.

FarbcodeT568A	RJ45PIN Nr.	FarbcodeT568B	Colour codeT568A	RJ45PIN No	Colour codeT568B	Code de couleurT568A	RJ45No contact	Code de couleurT568B
weiß/grün	1	weiß/orange	white/green	1	white/orange	blanc/vert	1	blanc/orange
grün	2	orange	green	2	orange	vert	2	orange
weiß/orange	3	weiß/grün	white/orange	3	white/green	blanc/orange	3	blanc/vert
blau	4	blau	blue	4	blue	bleu	4	bleu
weiß/blau	5	weiß/blau	white/blue	5	white/blue	blanc/bleu	5	blanc/bleu
orange	6	grün	orange	6	green	orange	6	vert
weiß/braun	7	weiß/braun	white/brown	7	white/brown	blanc/marron	7	blanc/marron
braun	8	braun	brown	8	brown	marron	8	marron

:hager

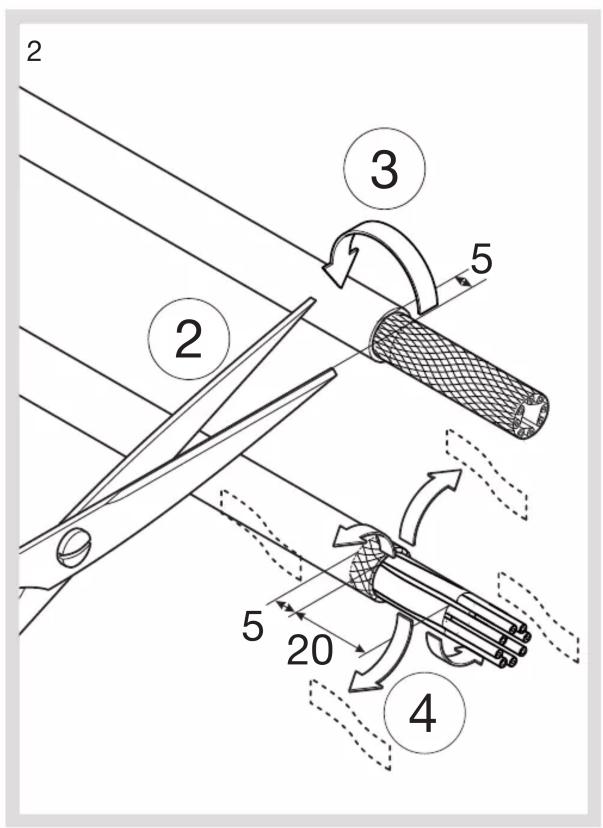

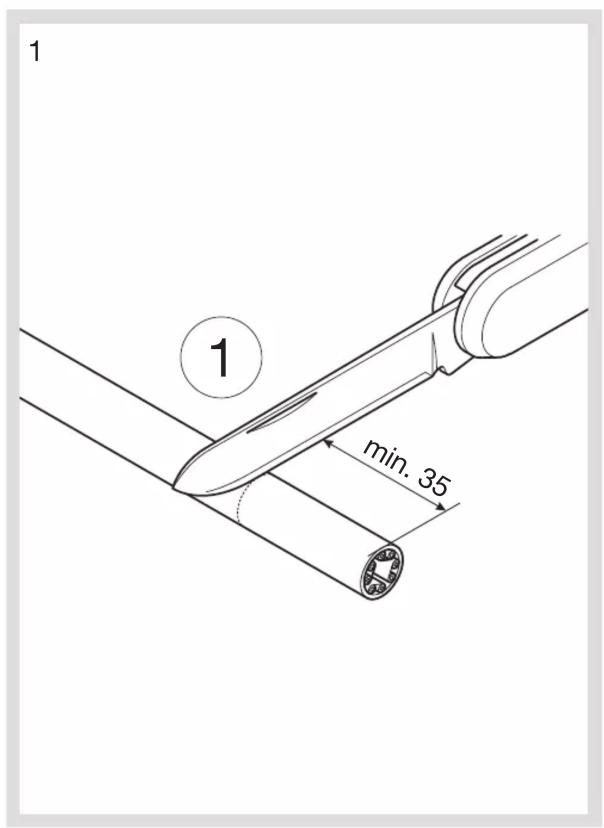

Kabelkonfektion / cable-joint / Preparation du câble
