TN003S - Câble pour ordinateur et périphérique HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Câble pour ordinateur et périphérique
Marque	Hager
Modèle	TN003S
Catégorie	Connecteur RJ45 Catégorie 6 UTP
Nombre de connecteurs	1 connecteur RJ45
Support modulaire	Clipsable dans un coffret de communication
Norme de couleur	EIA/TIA 568A et 568B
Type de contacts	Auto-dénudants sans outil
Conformité	Catégorie 6 UTP, CE, Suisse
Applications	Réseaux informatiques Ethernet jusqu'à 1 Gbit/s
Matériaux	Plastique ignifuge, contacts en alliage cuivré
Dimensions (approximatives)	25 x 20 x 15 mm (connecteur seul)
Poids (approximatif)	10 g
Alimentation	Aucune, passif
Installation	Sans outil, par insertion et clipsage
Entretien	Nettoyer avec un chiffon sec, non abrasif
Sécurité	Ne pas dépasser les spécifications électriques
Recyclage	DEEE, ne pas jeter avec les ordures ménagères
Garantie	2 ans (standard)

FOIRE AUX QUESTIONS - TN003S HAGER

Comment installer le connecteur RJ45 TN003S ?

Insérez les fils dans les contacts auto-dénudants sans outil en respectant le code couleur EIA/TIA 568A ou B, puis clipsez le support modulaire dans le coffret de communication.

Quel type de câble utiliser avec le TN003S ?

Le connecteur est conçu pour du câble à paires torsadées Catégorie 6 UTP (non blindé), utilisable pour des réseaux Ethernet jusqu'à 1 Gbit/s.

Le TN003S est-il compatible avec les normes 568A et 568B ?

Oui, le code couleur normalisé supporte les deux standards EIA/TIA 568A et 568B. Il suffit de suivre le schéma de câblage correspondant.

Faut-il un outil spécial pour le câblage ?

Non, les contacts sont auto-dénudants et ne nécessitent aucun outil. Il suffit d'enfoncer les fils à la main.

Où installer le support modulaire ?

Le support se clipse dans un coffret de communication (par exemple un tableau de brassage Hager). Il est conçu pour être monté sur rail DIN ou directement dans le coffret.

Quelle est la longueur maximale de câble recommandée ?

Pour la Catégorie 6, la longueur maximale d'un canal de câblage est de 100 mètres (incluant le câble permanent et les cordons de brassage).

Le TN003S est-il blindé ?

Non, il s'agit d'un connecteur UTP (Unshielded Twisted Pair), donc non blindé. Il convient pour des environnements non sujets aux interférences électromagnétiques.

Comment entretenir le connecteur ?

Nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Évitez l'humidité excessive.

Que faire en cas de mauvais contact ?

Vérifiez que les fils sont bien enfoncés et que le code couleur est respecté. Si le problème persiste, remplacez le connecteur car il n'est pas réparable.

Comment recycler le TN003S en fin de vie ?

Conformément à la directive DEEE, ne le jetez pas avec les ordures ménagères. Déposez-le dans un point de collecte pour déchets électroniques ou rapportez-le au distributeur.

MODE D'EMPLOI TN003S HAGER

FR ConnecteurRJ45Cat.6UTP Noticed'instructions

+supportmodulaire

EN 4RJ45connectorsCat.6UTP Userinstructions

+modularsupports

SV RJ45kontaktdonCat.6UTP Bruksanvisning

+modulärahållare

FR Présentationduproduit

LeTN003Sestcomposé'unconnecteurRJ45etd'unsupportmodulaire clipsabledansuncoffretdecommunication.

Spécificationstechniques

-Conformité

-Contactsauto-dénudantssansoutil.
-Codedecouleurnormalisé:EIA/TIA568A&B.
-ConnecteurRJ45,Cat6UTP.

EN Productscope

TN003SunitcomprisesanRJ45connectorandamodularsupporttobe clippedintoacommunicationbox.

Comment éliminer ce produit (déchets d'équipements électriques et électroniques).
(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).
Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.
Utilisable partout en Europe C€ et en Suisse

Correct Disposal of This product (Waste Electrical & Electronic Equipment).
(Applicable in the European Union and other European countries with separate collection systems). This marking shown on the product or its literature indicates that it should not be disposed with other household waste at the end of its working life. To prevent possible harm to the environment or human health from uncontrolled waste disposal.
please separate this from other types of waste and recycle it responsibly to promote the sustainable reuse of material resources.
Household users should contact either the retailer where they purchased this product, or their local government office, for details of where and how they can take this item for environmentally safe recycling.
Business users should contact their supplier and check the terms and conditions of the purchase contract. This product should not be mixed with other commercial waste for disposal
Usable in all Europe C€ and in Switzerland

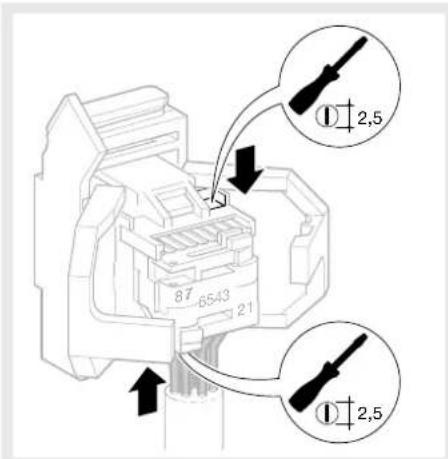

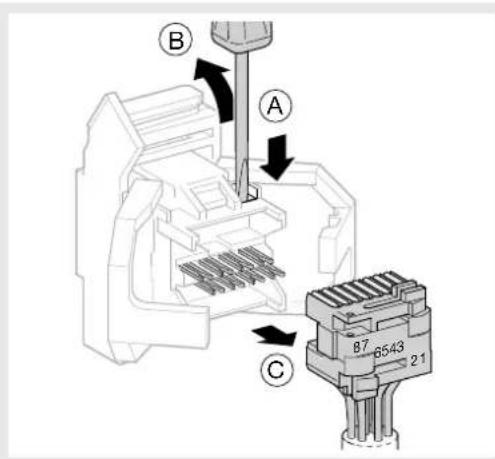

Démontageduconnecteur/Connectorremoval/Kontaktdonetsdemontering/Desmontagemdoconector

87 6543 21 ① 2,5 ① 2,5
