Type de produit	Compteur GPS pour cyclisme
Caractéristiques techniques principales	Écran couleur de 2,2 pouces, résolution 176 x 220 pixels, étanche (IPX7)
Alimentation électrique	Batterie lithium-ion rechargeable
Autonomie de la batterie	Jusqu'à 15 heures
Dimensions approximatives	10,5 x 5,5 x 2,5 cm
Poids	150 g
Compatibilités	Compatible avec capteurs ANT+ et Bluetooth
Type de batterie	Batterie lithium-ion
Tension	3,7 V
Fonctions principales	Suivi GPS, suivi de la vitesse, de la distance, des calories, navigation, alertes de performance
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service client Garmin
Sécurité	Utiliser uniquement dans des conditions météorologiques appropriées, éviter les chocs violents
Informations générales	Garantie de 1 an, mise à jour des cartes via Garmin Connect

FOIRE AUX QUESTIONS - EDGE 605 GARMIN

Comment réinitialiser mon GARMIN EDGE 605 ?

Pour réinitialiser votre GARMIN EDGE 605, maintenez enfoncé le bouton 'Menu' et le bouton 'Power' en même temps jusqu'à ce que le logo GARMIN apparaisse.

Pourquoi mon GARMIN EDGE 605 ne trouve-t-il pas de signal GPS ?

Assurez-vous que vous êtes à l'extérieur et qu'il n'y a pas d'obstacles majeurs comme des bâtiments ou des arbres autour de vous. Essayez également d'attendre quelques minutes pour que le GPS se connecte.

Comment charger mon GARMIN EDGE 605 ?

Utilisez le câble USB fourni avec le produit pour le connecter à un ordinateur ou à un adaptateur secteur compatible. Assurez-vous que l'appareil est éteint pendant la charge pour une meilleure efficacité.

Comment mettre à jour le logiciel de mon GARMIN EDGE 605 ?

Utilisez le logiciel Garmin Express sur votre ordinateur pour vérifier et installer les mises à jour logicielles disponibles pour votre appareil.

Que faire si mon GARMIN EDGE 605 ne s'allume pas ?

Vérifiez si la batterie est complètement chargée. Si l'appareil ne s'allume toujours pas, essayez de le réinitialiser en maintenant enfoncé le bouton 'Power' pendant 10 secondes.

Comment ajouter des parcours à mon GARMIN EDGE 605 ?

Vous pouvez ajouter des parcours via le logiciel Garmin Connect sur votre ordinateur. Créez un parcours, puis synchronisez-le avec votre appareil.

Mon GARMIN EDGE 605 affiche des erreurs de capteur, que faire ?

Vérifiez que tous les capteurs sont correctement installés et que les piles sont chargées. Essayez également de réinitialiser le capteur en le désactivant puis en le réactivant.

Comment supprimer des données de mon GARMIN EDGE 605 ?

Accédez au menu principal, sélectionnez 'Paramètres', puis 'Système', et choisissez 'Réinitialiser' pour effacer les données.

Puis-je utiliser mon GARMIN EDGE 605 sous la pluie ?

Oui, le GARMIN EDGE 605 est conçu pour être résistant à l'eau. Cependant, évitez une immersion prolongée.

Comment ajuster les paramètres d'affichage de mon GARMIN EDGE 605 ?

Allez dans le menu 'Paramètres', sélectionnez 'Affichage' et ajustez la luminosité, le mode de couleur et la mise en page selon vos préférences.

MODE D'EMPLOI EDGE 605 GARMIN

AVERTISSEMENT: ce produit contient une batterie lithium-ion. Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage, pour prendre connaissance d'importantes consignes de sécurité concernant la batterie.

AVERTISSEMENT : consultez toujours votre médecin avant de commencer ou de modifier tout programme d'exercice physique. Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage du produit, pour prendre conscience des averisations et autres informations sur le produit.

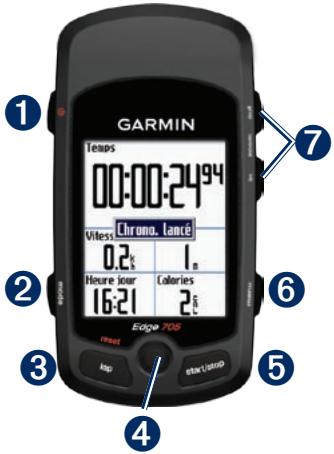

Boutons

1 marche/arrêt

• Maintenez cette touche enforcée pourmettre l'appareil Edge sous/hors tension.
• Appuyez sur cette touche pour activer/désactiver le rétro-éclairage.

mode

• Appuyez sur ce bouton pour returner à la page précédente.
• Maintenez ce bouton enforcé pour changer de profil de vélo.

3 reset/lap

• Maintenez ce bouton enforcé pour réinitialiser le chronomètre.
• Appuyez sur ce bouton pour creer un circuit.

4 molette/entree

Utilisez la molette pour faire défilier les menus, options et champs de données.
- Appuyez sur la molette pour selectionner les options et confirmer les messages.

5 start/stop

Appuyez sur ce bouton pourmettre en marche/arreter le chronometre.

6 menu

• Appuyez sur ce bouton pour ouvrir la page Menu.
• Maintenez ce bouton enforcé pour verrouiller/déverrouiller les boutons de votre apparéil Edge.

7 in/out

Appuyez sur ce bouton pour effectuer un zoom avant/arrière sur la page Carte ou Altimetre.

Réinitialisation du Edge

Si vous appeareil Edge est verrouillé/ bloqué, appuyez sur les boutons mode et reset/lap simultanément pour le réinitialiser. Cette opération n'efface ni vos données ni vos paramètres.

Suppression des données utiliser

ATTENTION: cette opération supprime toutes les données que vous ave saisies.

1. Mettez l'Edge hors tension.
2. Maintenez les boutons mode et enfoncés jusqu'à l' apparition du message.
3. Sélectionnez Oui pour effacer toutes les données utilisateur.

Icones

1	Niveau de charge de la batterie
2	Chargement de la batterie
3	L'icône de satellite passée du vide à une image en 3D lors de la réception de signaux satellites.
♥	Capteur de fréquence cardiaque actif
←	Capteur de cadence actif
→	Capteur d'alimentation actif
#	Verrouillage actif

Etape 1 : chargement de la batterie

Vous pouvez charger votre
appareil Edge à l'aide du chargeur
secteur ou du cable USB et de votre ordinateur.

REMARQUE: pour prévenir tout risque de corrosion, sechez bien le mini-port USB, le cache étanche ainsi que la surface environnante avant la charge ou la connexion à un ordinateur.

Pour charger vousappareil Edge :

1. A l'arrière de l'appareil, soulevez le cache étanché du mini-port USB.
2. Connectez le petit embout USB du chargeur ou du cable USB au mini-port USB situé à l'arrête de l'appareil.

1. Connectez l'autre extrémité à une prise murale standard (CA) ou à un port USB de votre ordinateur.

Etape 2 : installation de l'appareil Edge

Pour optimiser la réception GPS, positionnéz le support de montage pour vélo de manière à ce que l'avant de l'appareil soit orienté vers le ciel. Vous pouvez installer le support de montage sur le tube ou le guidon du vélo. L'installation sur tube (présentée ici) offre une meilleure fixation. La cale en option doit être placée sous le support pour un meilleur angle de vue.

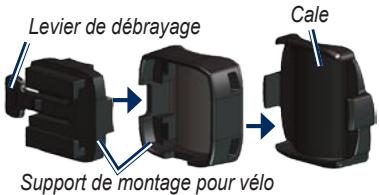

Pour installer l'appareil Edge sur le tube de votre vélo :

1. Placez la cale sur le tube du vélo, puis placez le support de montage pour vélo sur la cale. Assurez-vous que le levier de débrayage est à gauche.

Pour les tubes horizontally : retirez la partie supérieure du support, faites-la pivoter de 90 degrés, puis remettezla en place. Passez à l'etape 2.

Pour les barres d'un diamètre inférieur à 25,4 mm : placez le tampon en caoutchouc supplémentaire sous le support de montage pour vélo pour augmenter le diamètre du tube. Le tampon en caoutchouc empêche également le support de glisser. Passez à l' étape 2.

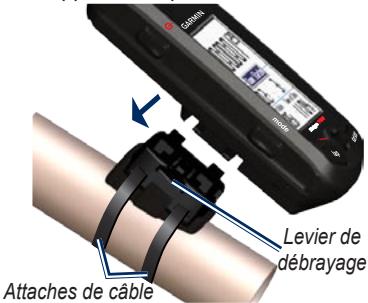

1. Attachez solidement le support de montage pour vélo à l'aide des deux attaches de cable. Assurez-vous que les attaches de cable sont enfilées dans les deux parties du support de montage pour vélo.

2. Alignez l'appareil Edge et le support de montage afin que l'appareil soit parallèle au tube.

1. Faites glisser l'appareil vers la gauche jusqu'à ce qu'il s'enclenche.

Pour-retirer l'appareil Edge : Appuyez sur le levier de débrayage et faites glisser l'appareil vers la droite.

Etape 3 : mise en marche de l'appareil Edge

Maintenez le bouton enforcé pour allumer votre apparéil. Suivez

les instructions de configuration presents à l'écran.

Etape 4 : acquisitiondes signaux satellite

La procEDURE d'acquisition des signaux peut prendre de 30 à 60 secondes. Placez-vous à l'extérieur dans une zone dégagée. Pour optimiser la réception, assurez-vous que l'avant de l'Edge est orienté vers le ciel.

Etape 5 : enregistrement de votre position d'origine

Vous pouvez définir l'endetroit où vous给您 rendez le plus souvent comme position d'origine.

1. Appuyez sur menu > sélectionnez Où aller > Rechercher les lieux > Favoris > Rallier pt d'origine.

2. Suivez les instructions presentées à l'écran.

Etape 6 : réglage des capteurs

Si vous appeareil Edge est equipe d'un moniteur de fréquence cardiaque ou d'un capteur de vitesse et de cadence GSC™ 10, les capteurs ANT+Sport™ sont déjà couples. Appuyez sur menu. Les icones et s'arrêtent de clignoter lorsque les capteurs sont couples.

Moniteur de fréquence cardiaque

Portez le moniteur de fréquence cardiaque à même la peau, juste en

dessous de la poitrine. Il doit être suffisamment serré pour rester en place durant votre parcours.

1. Poussez une languette de la sangle dans la fente du moniteur de fréquence cardiaque.
   Abaissez la languette.
2. Mouillez les deux electrodes au dos du moniter de fréquence cardiaque pour obtenir une meilleure connexion entre votre poitrine et le transmetteur.

Languette

Sangle du moniteur de fréquence cardiaque

Moniteur de fréquence cardiaque (avant)

Moniteur de fréquence cardiaque (arrière)

1. Attachez la sangle à l'autre côté du moniteur de fréquence cardiaque, autour de la poitrine.

REMARQUE: le logo Garmin doit être situé en haut et à droite.

1. Mettez l'Edge sous tension et placez-le dans un rayon de 3 m du monitreur de fréquence cardiaque. L'icone de fréquence cardiaque s'affiche sur la page Menu.

GSC 10

Les deux aimants doivent être alignés sur leur repère respectif pour que l'Edge puisse receivevoir des données.

Pour installer le GSC 10 :

1. Placez le GSC 10 sur la base arrriere (sur la partie opposée à la transmission). Attachez sans serrer le GSC 10 à l'aide de deux attaches de cable.

2. Attachez l'aimant de pedale à la manivelle à l'aide du support

GSC 10 sur la base arrête

Aimant de pédale sur la manivelle

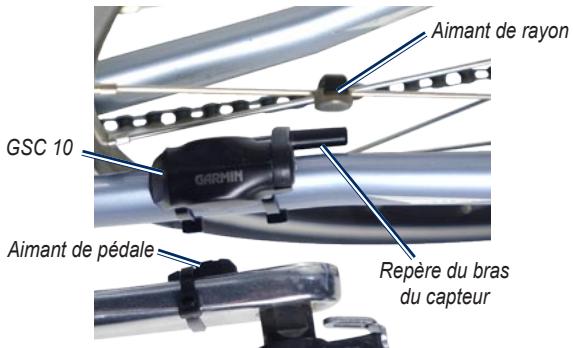

GSC 10 et alignment des aimants

adhésif et d'une attache de cable. Assurez-vous que l'aimant de pedale se trouve à 5 mm maximum du GSC 10 et que le repère de l'aimant de pedale est aligné sur le repère du GSC 10.
3. Dévissez l'aimant de rayon de la pièce en plastique. Placez le rayon dans la rainure de la pièce en plastique et serrez légèrement. L'aimant peut être dirigé à l'opposé du GSC 10 s'il n'y a pasASFZe de place entre

le bras du capteur et le rayon. L'aimant doit être aligné avec le repère du bras du capteur.

1. Desserrez la vis du bras du capteur et déplacez-le afin qu'il soit à 5 mm de l'aimant de rayon. Vous pouvez également basculer le GSC 10 pour le rapprocher de l'un ou l'autre aimant pour améliorer l'alignement.
2. Appuyez sur le bouton reset du GSC 10. Le voyant s'allume en

rouge, puis devient vert. Pédalez pour tester l'alignement du capteur. Le voyant rouge clignote à chaque fois que la manivelle passée à côté du capteur et le voyant vert clignote à chaque fois que l'aimant de la roue passé à côté du bras du capteur.

REMARQUE: levoyant clignote au cours des 60 premiers passages après réinitialisation. Appuyez de nouveau sur reset si des passages supplémentaires sont nécessaires.

1. Lorsque tout est aligné et fonctionne correctement, serrez les attaches de cable, le bras du capteur et l'aimant de rayon.

Etape 7 : définition de vos profils

L'appareil Edge utilise les informations saisies sur vous et votre vélo pour calculer des données de parcours exactes.

Pour définiir votre profil d'utilisateur :

Appuyez sur menu > selectionnez Paramétres > Profil et zones > Profil de l'utilisateur.

Utilisez la molette pour modifier les valeurs des champs.

Pour définiir votre profil de vélo : Appuyez sur menu > sélectionnez Paramètres > Profil et zones > Profil de vélo.

Etape 8 : essai sur route

Appuyez sur mode pour afficher la page de l'ordinateur de velo. Appuyez sur start pourmettre en marche/arreter le chronometre. Une fois voirs parcours terminé, appuyez sur le bouton stop. Maintenez enforcé le bouton reset/lap pour enregister les données de votre parcours.

Etape 9 : téléchargement de calculéil gratuite

1. Allez sur le site www.garmin.com/edge.
2. Suivez les instructions générées à l'écran pour télécharger Garmin Training Center ou Garmin Connect™.

Etape 10 : transfert d'histoire sur votre ordinateur

1. Connectez la plus petite extrémité du cable USB au mini-port USB situé à l'arrête de l'appareil Edge (sous le cache étanche).

2. Connectez la grande extrémité du cable USB à un port USB disponible sur votre ordinateur.

3. Ouvrez Garmin Connect ou Garmin Training Center. Suivez les instructions de chargement fournies avec le logiciel.

Informations supplémentaires

Pour plus d'informations sur les paramètres et fonctions de l'Edge, reportez-vous au manuel d'utilisation.

Enregistrement du produit

Aidez-nous à mistroux vous servir en replissant dès aujourd'hui notre formulaire d'enregistrement en ligne. Visitez le site Web à l'adresse suivante : http://my.garmin.com.

Conservez en lieu sur le ticket de caisse original ou une photocopie.

© 2008 Garmin Ltd. ou ses filiales

Garmin® est une marque commerciale de Garmin Ltd. ou de ses filiales, déposée aux Etats-Unis et dans d'autres pays. Garmin Training Center®, Edge®, Garmin Connect™, GSC™ 10, Dynastream™, ANT™ et ANT+Sport™ sont des marques commerciales de Garmin Ltd. ou de ses filiales. Elles ne peuvent être utilisées sans l'autorisation expresse de Garmin. Les autres marques et noms commerciaux sont ceux de leurs propriétaires respectifs.

Pour prendre connaissance des informations produit et des accessoires les plus récents, visitez le site Web de Garmin à l'adresse www.garmin.com.

Octobre 2008

Numéro de referencia 190-00813-50 Rév. B

Imprimé à Taiwan
