Type de produit	Capteur capacitif industriel
Marque	IFM
Modèle	EVCA25
Catégorie	Capteur industriel
Dimensions (corps)	M30 × 1,5, longueur 60 mm
Poids	Environ 0,1 kg
Matériau du boîtier	Acier inoxydable / laiton nickelé
Alimentation électrique	10 – 36 V DC
Consommation	< 15 mA
Sortie	Sortie commutée PNP/NPN, normalement ouvert
Portée de détection	8 mm (avec plaque de référence standard)
Fonctions principales	Détection de niveau de liquides et de solides, sans contact
Indice de protection	IP67
Température de fonctionnement	−25 °C à +80 °C
Raccordement	Connecteur M12 coudé
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux, éviter les solvants agressifs
Sécurité	Respecter les normes CE, ne pas dépasser les limites de tension et de température
Pièces détachées et réparabilité	Contactez le service après-vente IFM ; le capteur n'est pas réparable par l'utilisateur

FOIRE AUX QUESTIONS - EVCA25 IFM

Comment raccorder le connecteur au capteur EVCA25 ?

Alignez la flèche de codage sur le connecteur avec celle du capteur, enfoncez puis serrez l'écrou à la main avec un couple de 0,6 Nm. Pour une fixation renforcée en environnement agressif, serrez d'un cran d'arrêt supplémentaire à l'aide d'une clé de 14.

Quel est le degré de protection du capteur ?

L'indice de protection est IP67, ce qui garantit une étanchéité à la poussière et à l'immersion temporaire. Pour maintenir cette protection, serrez l'écrou au couple recommandé (0,6 Nm à la main, jusqu'à 1,5 Nm avec clé).

Puis-je nettoyer le capteur avec des produits agressifs ?

Non, utilisez un chiffon sec et non pelucheux. Évitez les solvants, alcools ou produits chimiques qui pourraient endommager le boîtier ou la face active.

Comment démonter le connecteur ?

Desserrez l'écrou tout en exerçant une pression sur le connecteur en direction du capteur. Pour le démontage complet, utilisez une clé de 14 si nécessaire (en cas de serrage renforcé).

Quelle est la plage de tension d'alimentation ?

L'alimentation doit être comprise entre 10 et 36 V DC. Une tension en dehors de cette plage peut endommager le capteur.

Que faire si le capteur ne détecte pas correctement ?

Vérifiez d'abord le raccordement électrique et le serrage du connecteur. Assurez-vous que la face active n'est pas obstruée et que la cible se trouve dans la portée de détection (8 mm). Si le problème persiste, contactez le support IFM.

Quelle est la distance de détection du capteur ?

La portée de détection nominale est de 8 mm sur une plaque de référence standard (acier). La distance réelle peut varier selon le matériau de la cible.

Le capteur est-il compatible avec des liquides conducteurs ?

Oui, le capteur capacitif EVCA25 peut détecter des liquides conducteurs et non conducteurs. La sensibilité doit être ajustée via un potentiomètre (si présent) ou par apprentissage selon le modèle.

Comment régler la sensibilité du capteur ?

Sur certains modèles EVCA25, un potentiomètre permet de régler la sensibilité. Tournez-le doucement jusqu'à ce que la sortie commute en présence de la cible. Consultez la notice complète pour les détails.

Quelles sont les conditions de stockage recommandées ?

Stockez le capteur dans un endroit sec, à l'abri de la poussière, avec une température de −40 °C à +85 °C. Évitez les chocs mécaniques et l'humidité.

MODE D'EMPLOI EVCA25 IFM

Instruction de montage

ecolink / ecolink fast connect

Connecteur ecolink

Fig. 1: Montage du connecteur ecolink

▶ Raccorder le connecteur à l'appareil (A).
▶ Veiller à ce que le codage soit correctement positionné.
Pour les connecteurs M12, la flèche indique la position de l'encoche de positionnement (a).
▶ Serrer l'écrou moleté à la main pour garantir l'indice de protection indiqué (B).

(En option) Pour une utilisation en environnements sévères et pour garantir une résistance accrue aux chocs et aux vibrations :

▶ Serrer l'écrou moleté d'un cran supplémentaire à l'aide d'une clé. Respecter le couple de serrage maximal (⇨ fiche technique) de la pièce d'accouplement.

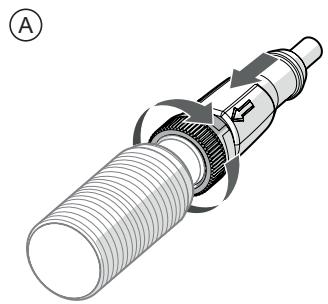

Fig. 2: Démontage du connecteur ecolink

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).

ecolink fast connect

INFORMATION IMPORTANTE

Utiliser exclusivement des connecteurs avec une douille filetée.

▷ L'utilisation de connecteurs inappropriés peut endommager les raccordements.

Fig. 3: Montage ecolink Fast Connect

▶ Ne pas utiliser de connecteurs inappropriés (A).
▶ Enfoncer la douille filetée du connecteur dans l'appareil (B).
▶ Pour ce faire, surmonter la résistance du ressort jusqu'à atteindre la position finale (C).

Fig. 4: Démontage de l'ecolink fast connect

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).
