EDGE 205 - Compteur de vélo GARMIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	GPS de vélo
Caractéristiques techniques principales	Affichage couleur, écran de 2,2 pouces, résolution 176 x 220 pixels
Alimentation électrique	Batterie lithium-ion rechargeable
Dimensions approximatives	10,5 x 5,5 x 2,5 cm
Poids	150 g
Compatibilités	Compatible avec capteurs ANT+ et accessoires Garmin
Type de batterie	Batterie lithium-ion
Tension	3,7 V
Fonctions principales	Suivi de la distance, vitesse, temps, calories, itinéraires, et retour au point de départ
Entretien et nettoyage	Nettoyer avec un chiffon doux et humide, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente Garmin
Sécurité	Utiliser uniquement avec des accessoires certifiés Garmin, éviter l'exposition à des températures extrêmes
Informations générales utiles	Garantie de 1 an, mise à jour des cartes via Garmin Connect

FOIRE AUX QUESTIONS - EDGE 205 GARMIN

Comment réinitialiser mon GARMIN EDGE 205 ?

Pour réinitialiser votre GARMIN EDGE 205, maintenez enfoncé le bouton 'Reset' pendant environ 10 secondes jusqu'à ce que l'appareil redémarre.

Pourquoi mon GARMIN EDGE 205 ne capte-t-il pas le signal GPS ?

Assurez-vous que l'appareil est en plein air et éloigné d'objets qui pourraient bloquer le signal. Attendez quelques minutes pour que le GPS capte le signal.

Comment charger la batterie de mon GARMIN EDGE 205 ?

Connectez le câble USB fourni à votre GARMIN EDGE 205 et à un port USB d'ordinateur ou à un adaptateur secteur. L'appareil devrait commencer à charger automatiquement.

Mon GARMIN EDGE 205 ne s'allume pas, que faire ?

Vérifiez si la batterie est chargée. Si elle est déchargée, rechargez l'appareil. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment mettre à jour le logiciel de mon GARMIN EDGE 205 ?

Téléchargez et installez l'application Garmin Express sur votre ordinateur. Connectez le GARMIN EDGE 205 à l'ordinateur via USB et suivez les instructions pour mettre à jour le logiciel.

Que faire si mon GARMIN EDGE 205 ne se connecte pas à mon ordinateur ?

Vérifiez le câble USB et essayez un autre port USB. Assurez-vous que l'appareil est allumé. Si le problème persiste, redémarrez votre ordinateur.

Comment effacer les données de mon GARMIN EDGE 205 ?

Accédez au menu 'Paramètres', puis 'Système', et sélectionnez 'Effacer toutes les données' pour réinitialiser les données de l'appareil.

Comment personnaliser les champs de données affichés sur mon GARMIN EDGE 205 ?

Accédez au menu 'Paramètres', puis 'Affichage', et sélectionnez 'Champs de données' pour personnaliser les informations que vous souhaitez afficher pendant vos activités.

Mon GARMIN EDGE 205 affiche une erreur de capteur, que faire ?

Vérifiez que tous les capteurs sont correctement installés et que les piles sont chargées. Redémarrez l'appareil pour tenter de résoudre le problème.

MODE D'EMPLOI EDGE 205 GARMIN

Manuel d'utilisation

© Copyright 2005-2006 Garmin Ltd. ou ses filiales.

Garmin International, Inc. 1200 East 151st Street Olathe, Kansas 66062, États-Unis

Tél. : [phone] ou

800/800.1020

Télécopieur : 913/397.8282

Télécopieur : 886/2.2642.9099

Tous droits réservés. Sauf indication contraire expresse dans ceci, aucune partie de ce manuel ne peut être reproduite, copiée, transmise, diffusée, téléchargée ni stockée dans un support de stockage quelconque ou pour un but quelconque sans l'autorisation écrite expresse de Garmin. Par la présente, Garmin permet le téléchargement d'un seul exemplaire de ce manuel sur disque dur ou tout autre support de stockage électronique pour fins de visionnement et d'impression d'un exemplaire de ce manuel ou de toute révision, à condition que la forme électronique ou papier de ce manuel contienne la totalité du présent avis de droit d'auteur et que toute distribution commerciale de ce manuel ou d'une quelconque de ses révisions soit strictement interdite.

Les informations figurant dans ce document sont sujettes à modification sans préavis. Garmin se réserve le droit de modifier ou d'améliorer ses produits et d'apporter des modifications au contenu sans obligation de préavis adressé à une quelconque personne ou entreprise. Visitez le site Web de Garmin (www.garmin.com) pour obtenir les dernières mises à jour et des informations complémentaires sur l'utilisation et le fonctionnement de tous les produits Garmin.

Garmin, Auto Lap et Auto Pause sont des marques déposées et Edge™, GSC10™, Virtual Partner™ et Garmin Training Center™ sont des marques de commerce de Garmin Ltd. ou de ses filiales et ne peuvent pas être utilisées sans l'autorisation expresse de Garmin.

Cette version du manuel français de l'Edge (numéro de référence Garmin 190-00580-00, révision C) est fournie pour plus de commodité uniquement. Si nécessaire, consultez la version la plus récente du manuel anglais.

pour obtenir une description plus détaillée du fonctionnement et de l'utilisation de l'Edge.

Avril 2006

Numéro de référence 190-00580-90 Rev. B

Imprimé à Taïwan

Table des matières

TABLE DES MATIÈRES

Introduction. 5

Description de ce manuel. 5

Mise en route. 6

Recharge de la batterie

Positionnement de l'Edge.

Configuration de l'Edge 12

Acquisition des signaux satellite

Positionnement du moniteur de fréquence cardiaque 14

Positionnement du capteur GSC10TM

'utilisateur 19

Définition de votre profil de bicyclette 20

Modification des réglages du rétro-éclairage et du contraste 20

Entraînement. 22

Auto Pause/Lap (Pause automatique/circuit) 22

Alertes 24

temps et de distance 24

Utilisation des alertes de vitesse 25

fréquence cardiaque 26

Utilisation des alertes de cadence 27

Entraînement avec Virtual Partner 28

Entraînements : rapides, à intervalles et avancés 29

Utilisation des entraînements.

Entraînements rapides

Entraînements à intervalles... 33

Entraînements avancés. 34

Parcours (Routes) 39

Création de parcours

Utilisation de parcours.

Historique 42

Affichage de l'historique

Suppression de l'historique... 45

Navigation 46

Navigation avec la carte 46

Manuel d'utilisation de l'Edge

Marquage et localisation de positions 47

Navigation avec des itinéraires (routines) 49

Affichage d'informations GPS. 51

Personnalisation 53

Configuration de champs de données personnalisés. 53

Configuration des champs de données personnalisés

Modification des paramètres système 55

Mise à jour du profil d'utilisateur 57

Modification

Définition de zones.

Zones de vitesse 59

Définition de vos zones de fréquence cardiaque

Enregistrement des données. 62

Annexe 63

Champs de données Edge 63

Accessoires de l'Edge 69

Affichage des donné

Entraînement avec vos zon ... 70

Appariement du capteur 73

Entraînement avec cadence. 75

Altimètre barométrique.

Entretien de l'Edge 77

Stockage 77

Immersion dans l'eau 78

Caractéristiques techniques... 78

Enregistrement du produit

Pour contacter Garmin.....81

Remplacement de la pile

Avertissement.

Consignes de sécurité. 82

Mise en garde.

Garantie limitée. 84

Conformité à la réglementation de la FCC

Contrat de licence du logiciel.. 87

Index 88

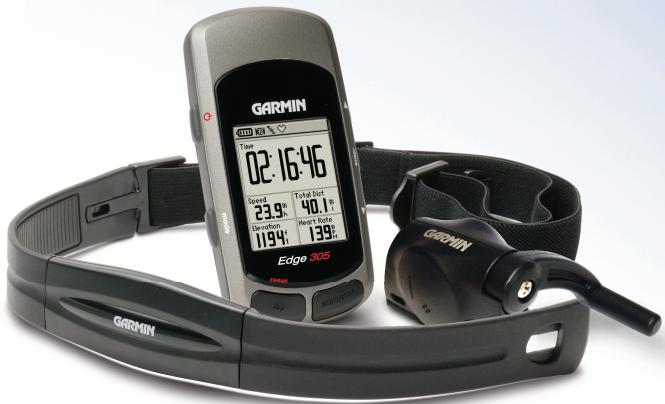

Merci d'avoir choisi le Garmin® Edge™ ! Suivez vos performances de cyclisme à l'aide de cet ordinateur GPS avancé.

Description de ce manuel

Pour tirer le maximum de votre Edge, lisez ce manuel et le Guide de référence rapide de l'Edge.

Mise en route - Chargez votre Edge, positionnez et utilisez le moniteur de fréquence cardiaque et le capteur de vitesse et de cadence GSC10, et configurez l'Edge pour votre premier trajet.

Entraînement - Personnalisez les alertes et créez des entraînements et des parcours sur votre Edge.

Historique - Affichez et gérez vos données d'historique Edge.

Navigation-Apprenez-en plus sur les fonctions de navigation de votre Edge, notamment comment enregistrer et couvrir des positions, créer des itinéraires et afficher la page Satellite.

Personnalisation-Configurez les paramètres de l'Edge en fonction de vos besoins d'entraînement.

Annexe - Consultez les caractéristiques techniques, les instructions de nettoyage, les informations sur Garmin Training Center et les accessoires en option. Lisez les consignes de sécurité de cette section pour apprendre à utiliser votre Edge de manière sûre et responsable.

Index - Contient un index complet par sujet.

Manuel d'utilisation de l'Edge

Mise en route

Suivez les instructions de cette section pour configurer et commencer à utiliser l'Edge.

Recharge de la batterie

L'Edge est alimenté par une batterie lithium-ion intégrée que vous pouvez recharger avec le chargeur secteur fourni avec le produit. Vous pouvez également recharger l'Edge avec le câble USB et votre micro-ordinateur. Chargez l'Edge pendant au moins 3 heures avant de commencer à l'utiliser.

AVERTISSEMENT : Assurez-vous que le port mini-USB, le bouchon d'étanchéité et la zone avoisinante sont bien secs avant de charger ou de brancher l'appareil sur un micro-ordinateur pour empêcher la corrosion.

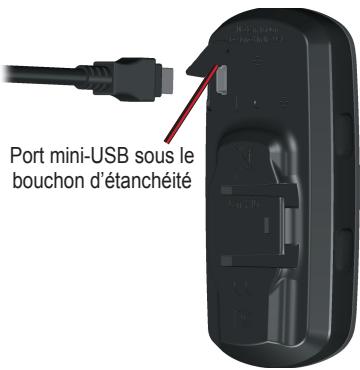

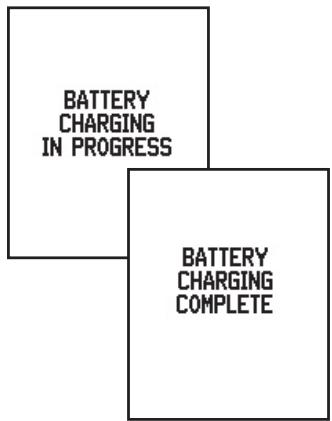

Pour charger l'Edge :

1. Retournez l'Edge et tirez sur le bouchon d'étanchéité pour le détacher du port mini-USB au dos de l'appareil.

Manuel d'utilisation de l'Edge

MISE EN ROUTE

1. Situez le chargeur c. a. fourni dans la boîte du produit. Branchez l'extrémité mini USB du chargeur sur le port mini-USB de l'Edge. Ensuite, b

REMARQUE : L'appareil ne se rechargera pas en dehors de la plage de température comprise entre 0 et 50 °C. 3. B Une fois la batterie complètement chargée, elle devra pouvoir fonctionner pendant 12 heures environ avant de nécessiter une recharge.

Manuel d'utilisation de l'Edge

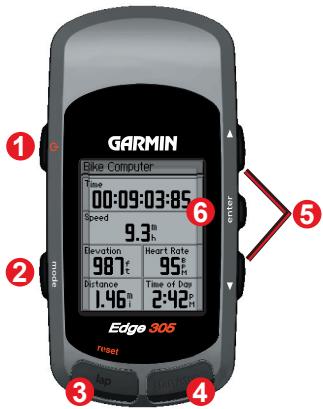

Boutons

• Maintenez ce bouton enfoncé pour mettre l'appareil sous ou hors tension. Appuyez brièvement sur ce bouton pour allumer ou éteindre le rétro-éclairage.

Mode

• changer de mode.
• retourner à la page précédente.
• Maintenez ce bouton enfoncé pour changer de profil de bicyclette.

3 Reset/Lap (réinitialiser/circuit)

• Maintenez ce bouton enfoncé pour remettre le chronomètre à zéro.
• Appuyez sur ce bouton pour créer un circuit.

4. Start/stop (marche/arrêt)

Appuyez sur ce bouton pour mettre en marche ou arrêter le chronomètre.

Manuel d'utilisation de l'Edge

• Appuyez sur ces flèches pour mettre des options en surbrillance.
• Elles vous permettent aussi de faire défiler des menus et des champs de données.
• Sur la page Satellite, appuyez dessus pour régler le contraste.

6. Entrée

Appuyez sur ce bouton pour sélectionner des options et accuser réception de messages.

REMARQUE : Appuyez simultanément sur Mode et sur Reset/Lap pour réinitialiser l'appareil.

Icônes

L'icône de pile affiche le niveau de charge en cours de la batterie.

L'icône de satellite passe du vide à une image en 3D lors de la réception des signaux satellites.

L'icône de connexion USB apparaît lorsque l'Edge est branché sur votre PC via le câble USB.

L'icône de chronomètre apparaît lorsque le chronomètre démarre.

L'icône de fréquence cardiaqu vez des données.

L'icône de cadenc vez des données.

Manuel d'utilisation de l'Edge

Positionnement de l'Edge

Pour les meilleurs résultats, placez l'Edge face tournée vers le ciel. Cette position permet à l'antenne GPS d'acquérir rapidement des informations satellites.

Vous pouvez installer le support bicyclette sur la tige ou le guidon de la bicyclette. L'installation sur la tige (en photo) est un lieu plus solide de fixation. La cale en option doit être placée sous le support pour un meilleur angle de visualisation.

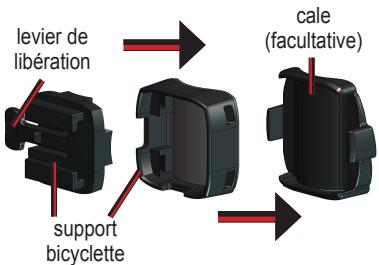

Pour installer l'Edge sur la tige de votre bicyclette :

1. Placez la cale sur la tige de la bicyclette, puis placez le support bicyclette sur la cale. Assurez-vous que le levier de libération est à gauche.

Pour les barres horizontales :

Séparez et retirez la partie supérieure du support, tournez-la de 90 degrés et remettez-la en place. Passez à l'étape 2.

Pour les barres d'un diamètre

inférieur à 25,4 mm : Placez le tampon en caoutchouc supplémentaire sous le support bicyclette pour augmenter le diamètre de la barre. Le tampon en caoutchouc empêche par ailleurs le support de glisser. Passez à l'étape 2.

Mise en route

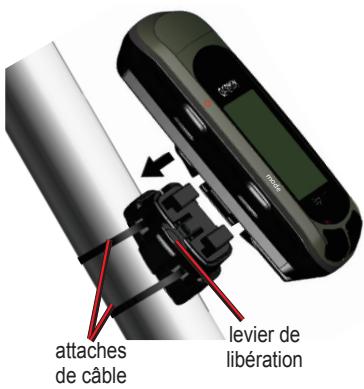

1. Attachez solidement le support bicyclette à l'aide des deux attaches de câble. Assurez-vous que les attaches de câble sont enfilées dans les deux parties du support de bicyclette.
2. Alignez l'appareil Edge sur le support bicyclette pour qu'il soit à la verticale.

1. Glissez l'appareil vers la gauche jusqu'à ce qu'il se mette en place avec un déclic.

Vue du haut de l'Edge monté sur une barre horizontale.

Pour libérer l'appareil :

Appuyez sur le levier de libération et glissez l'appareil vers la droite.

Manuel d'utilisation de l'Edge

Configuration de l'Edge

Lorsque vous mettez l'Edge sous tension pour la première fois, les écrans de configuration suivants s'affichent. Suivez les instructions générées à l'écran.

Les écrans 4 et 5 s'appliquent à l'Edge 305 uniquement.

Manuel d'utilisation de l'Edge

Acquisition de signaux satellite

Avant de commencer à utiliser l'Edge, vous devez acquérir les signaux satellite GPS. La procédure d'acquisition des signaux peut prendre de 30 à 60 secondes.

Pour acquérir des signaux satellite :

Allez dehors à un endroit dégagé, loin de bâtiments hauts et d'arbres. Ensuite, maintenez le bouton Power enfoncé.

Manuel d'utilisation de l'Edge

Sur la page Satellite, les satellites disponibles clignotent pendant que l'Edge recherche les signaux satellites. Les satellites acquis et chaque barre correspondante située dessous s'allument alors en continu.

La précision du GPS s'affiche en haut de la page.

REMARQUE : Vous pouvez mettre le récepteur du GPS hors tension et utiliser l'Edge à l'intérieur. Reportez-vous à la page 55.

Positionnement du moniteur de fréquence cardiaque

REMARQUE : Le est un accessoire de l'Edge 305 uniquement.

Portez le monit (FC) à même la peau, juste en dessous de la poitrine. Il doit être suffisamment plaqué pour rester en place durant votre entraînement. Pour afficher les informations de fréquence cardiaque sur l'Edge durant un entraînement, vous devez l'ajouter aux une des pages de données suivantes. Pour plus

Pour plus d'informations sur la personnalisation des Edge, reportez-vous à la page 53.

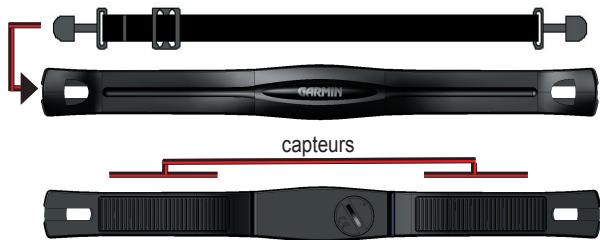

Pour utiliser le moniteur de fréquence cardiaque :

1. Poussez une languette de la sangle élastique dans la fente du .
2. Mouillez les deux capteurs au dos pour créer une connexion solide entre votre pouls et le transmetteur.

Manuel d'utilisation de l'Edge.

Mise en route

1. Attachez la sangle à l'autre côté du moniteur de fréquence cardiaque, autour de la poitrine.

REMARQUE : Si vous constatez des relevés de fréquence cardiaque irréguliers, placez le transmetteur sur votre dos au lieu de la poitrine ou appliquez du gel d'électrode.

1. Serrez ou desserrez la sangle au besoin pour qu'elle serre bien le corps.
2. Mettez l'Edge sous tension.
3. Amenez-le dans un rayon de 3 m du moniteur de fréquence cardiaque. L transmet automatiquement votre fréquence cardiaque à l'Edge et l'icône de fréquence cardiaque ♥ cesse de clignoter pour s'allumer en continu.

CONSEIL : Veillez à vous éloigner d'autres moniteurs de fréquence cardiaque pendant que l'Edge essaie de s'apparier avec votr et commence à recevoir des données de fréquence cardiaque. Une fois l'Edge apparié avec votre moniteur de fréquence cardiaque, vous pouvez vous approcher d'autres moniteurs de fréquence cardiaque. Pour plus d'informations sur l'appariement, l'entraînement et le dépannage, reportez-vous aux pages 70-74.

Manuel d'utilisation de l'Edge

Positionnement du capteur GSC10™

REMARQUE : Le GSC10 est un accessoire de l'Edge 305 uniquement.

L'Edge 305 inclut un capteur de vitesse et de cadence sans fil. Les deux aimants doivent être alignés sur leur repère respectif pour que l'Edge puisse recevoir des données.

Pour installer le GSC10 :

1. Placez le GSC10 sur la base de chaîne arrêtée. Attachez sans serrer le GSC10 à l'aide de deux attaches de câble.

GSC10 sur base de chaîne arrêté

Manuel d'utilisation de l'Edge

MISE EN ROUTE

1. Attachez l'aimant de pédale à la manivelle à l'aide du support adhésif et d'une attache de câble. Assurez-vous que l'aimant de pédale se trouve à 5 mm maximum du GSC10 et que le repère de l'aimant de pédale GSC10.

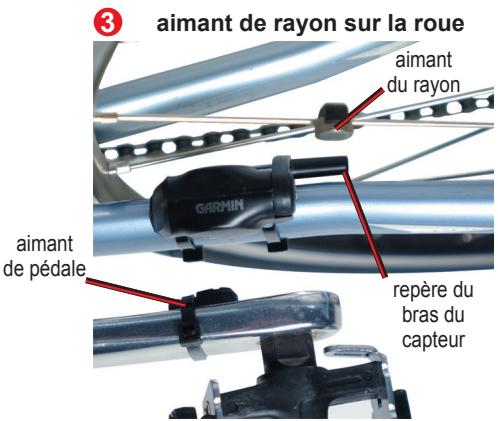

2. Attachez l'aimant de rayon en dévissant l'aimant de la pièce en plastique. Ensuite, placez le rayon dans la rainure de la pièce en plastique et serrez légèrement. L'aimant peut être dirigé à l'opposé du GSC10 s'il n'y a pas assez de place entre le bras du capteur et le rayon. Assurez-vous que l'aimant bras du capteur.

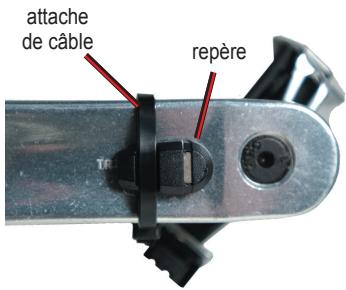

Aimant de pédale sur la manivelle

1. Dévissez et déplacez le bras du capteur à 5 mm maximum de l'aimant du rayon. Vous pouvez également basculer le GSC10 pour le rapprocher de l'un ou l'autre aimant pour améliorer l'alignement.

Manuel d'utilisation de l'Edge

Mise en route

1. Appuyez sur le bouton Reset (Réinitialiser) du GSC10. Le voyant s'allume en rouge, puis devient vert. Pédalez pour tester l'alignement du capteur. Le voyant rouge clignote à chaque fois que la manivelle passe à côté du capteur et le voyant vert clignote à chaque fois que l'aimant de la roue passe à côté du bras du capteur.

REMARQUE : Les 60 premiers passages seront ainsi testés. Rappuyez sur Reset (Réinitialiser) si des passages supplémentaires sont nécessaires.

1. Lorsque tout est aligné et fonctionne correctement, serrez les attaches de câble, le bras du capteur et l'aimant de rayon.

Manuel d'utilisation de l'Edge

MISE EN ROUTE

Définition de votre profil d'utilisateur

L'Edge utilise les informations que vous entrez sur vous-même pour calculer les calories que vous brûlez. Définissez avant de commencer à utiliser l'Edge pour vous assurer qu'il enregistre des données d'entraînement précises.

Pour définir votre profil d'utilisateur :

1. Appuyez sur Mode pour accéder au menu principal.
2. Sélectionnez Réglages > Profil Utilisateur.
3. Renseignez les champs Genre, Date d'anniversaire et Poids.

CONSEIL : Une fois que vous aurez fini de sélectionner des options ou d'entrer des valeurs sur l'Edge, appuyez sur le bouton Mode pour quitter le champ ou la page.

Si vous définissez votre profil d'utilisateur pour la première fois (Edge 305 avec moniteur de fréquence cardiaque), un message Max HR (FC max.) s'affiche. Sélectionnez Oui pour ajuster votre calcul de fréquence cardiaque maximum en fonction de votre profil d'utilisateur.

Manuel d'utilisation de l'Edge

Définition de votre profil de bicyclette

Vous pouvez définir trois profils maximum.

Pour définir votre profil de bicyclette :

1. Appuyez sur Mode pour accéder au menu principal.
2. Sélectionnez Réglages > Profil Vélo.

1. Sélectionnez le profil de bicyclette que vous souhaitez utiliser.
2. Renseignez le champ Poids Cyclisme.
3. électionnez la case à cocher Capteur installé.
4. Dans le champ Dimensions des roues, sélectionnez Automatique pour que le GSC10 détecte automatiquement votre taille de roue à l'aide des données GPS, ou sélectionnez Personnalisé pour entrer votre taille de roue.

Pour modifier l'affichage de l'Edge :

1. Appuyez sur Mode pour accéder au menu principal.
2. Sélectionnez Réglages > Système > Affichage.

Manuel d'utilisation de l'Edge

MISE EN ROUTE

1. Sélectionnez la durée d'allumage du rétro-éclairage. Utilisez une valeur de réglage basse pour conserver l'énergie de la batterie.
2. Sélectionnez le degré de contraste d'écran.

REMARQUE : Vous pouvez également ajuster le contraste d'écran sur la page Satellite à l'aide des flèches ▲▼.

Manuel d'utilisation de l'Edge

Entraînement

L'Edge propose plusieurs fonctions d'entraînement et des paramètres en option. Utilisez l'Edge pour vous fixer des objectifs et des alertes, vous entraîner avec un Virtual Partner™ et programmer des séances d'entraînement et des parcours basés sur des trajets existants.

Auto Pause/Lap (Pause automatique/circuit)

Vous pouvez régler l'Edge de sorte à ce que le chronomètre marque automatiquement une pause durant le trajet lorsque vous arrêtez de bouger ou que votre vitesse chute en dessous d'une valeur personnalisée. Ce paramètre est utile si votre parcours inclut des feux de signalisation ou d'autres lieux où vous devez ralentir ou vous arrêter.

Lorsque vous activez Auto Pause (Pause automatique), l'Edge enregistre toute pause comme Rest Time (Temps de repos) et toute distance de pause comme Rest Distance (Distance de repos).

repos). Pour ajouter ces champs de données à une page personnalisée, reportez-vous à la page 53.

Vous pouvez utiliser la fonction Auto Lap Trigger (Compteur de circuits automatiques) pour marquer automatiquement le tour à une position spécifique ou après avoir parcouru une distance spécifique. Ce paramètre est utile pour comparer votre performance sur différentes parties d'un entraînement (chaque kilomètre ou une pente raide, par exemple).

Pour régler Auto Pause/Lap (Pause automatique/circuit) :

1. Appuyez sur Mode pour accéder au Menu principal. Sélectionnez Training > Pause Auto/Tour.
2. Dans le champ Pause Chrono Auto, sélectionnez Si arrêté ou Vitesse Perso pour entrer une valeur.

Manuel d'utilisation de l'Edge

Entraînement

1. Dans le champ Déclenchement Chrono Auto, sélectionnez Par distance pour entrer une valeur ou Par position pour choisir une option :

Appuyez sur Lap seul : déclenche le compteur de circuits à chaque fois que vous appuyez sur le bouton Lap et à chaque fois que vous repassez à cet endroit. Départ & Tour : déclenche le compteur de circuits à la position GPS où vous avez appuyé sur le bouton Start et à tout endroit durant le trajet où vous appuyez sur le bouton Lap.

Manuel d'utilisation de l'Edge

• Marquez et enregistrez le compteur de circuits à une position GPS spécifique marquée avant le début du trajet et à tout endroit durant le trajet où vous appuyez sur le bouton Lap.

1. Appuyez plusieurs fois sur le bouton Mode pour quitter.

Alertes

Utilisez l'Edge pour vous entraîner en visant certains objectifs : temps, distance, vitesse, fréquence cardiaque et cadence.

Utilisation des alertes de temps et de distance

L sont utiles pour les longs entraînements, quand vous voulez vous entraîner pendant un certain temps ou sur une certaine distance. Lorsque vous atteignez votre objectif, l'Edge émet un bip et affiche un message.

Pour définir une alerte de temps ou de distance :

1. Appuyez sur Mode pour accéder au menu principal. Sélectionnez Training.
2. Sélectionnez Alertes > Alarme Temps/Distance.

1. Dans le champ Alarme Temps, sélectionnez Unique ou Répéter.
2. Entrez un temps dans le champ Alerte.

Manuel d'utilisation de l'Edge

Entraînement

1. Dans le champ Alarme de distance, sélectionnez Unique ou Répété.
2. Entrez une distance dans le champ Alerte à.
3. Appuyez plusieurs fois sur le bouton Mode pour quitter.

Utilisation des alertes de vitesse

Les alertes de vitesse vous signalent que vous êtes passé au-dessus ou au-dessous d'un seuil de vitesse personnalisé durant votre trajet.

L'alerte de vitesse tire parti des Speed Zones (Zones de vitesse), à savoir des intervalles de vitesse que vous pouvez stocker dans l'Edge. Pour plus d'informations ou pour régler vos zones de vitesse, reportez-vous à la page 59.

Pour définir une alerte de vitesse :

1. Appuyez sur Mode pour accéder au Menu principal. Sélectionnez Training.

Manuel d'utilisation de l'Edge.

1. Sélectionnez Alertes > Alerte Vitesse.
2. Dans le champ Alerte Vitesse Rapide, sélectionnez une Speed Zone (Zone de vitesse) dans le menu ou Personnalisée pour entrer votre propre valeur d'alerte.

1. Reprenez la procédure pour l'alerte de vitesse lente.
2. Appuyez plusieurs fois sur le bouton MODE pour quitter.

Utilisation des alertes de fréquence cardiaque

REMARQUE : L sont une fonction du Edge 305 uniquement.

Similaire aux alertes de vitesse, l'alerte de fréquence cardiaque vous prévient passe au-dessus ou au-dessous d'un nombre spécifique de battements par minute (b/min).

Les alertes de fréquence cardiaque peuvent également vous prévenir se situe au-dessus ou au-dessous d'une certaine zon – un intervalle de battements par minute. Les cinq zones de fréquence cardiaque couramment acceptées peuvent vous aider à déterminer l'intensité de votre entraînement. Pour plus d'informations sur la définition de vos zones de fréquence cardiaque, reportez-vous à la page 60. Pour plus d'informations sur un entraînement à base de zones de fréquence cardiaque, reportez-vous à la page 70.

Pour définir une alerte de fréquence cardiaque :

1. Appuyez sur Mode pour accéder au menu principal. Sélectionnez Training.
2. Sélectionnez Alertes > Alarme Ryth. Card..
3. Dans le champ Alerte Ryth. Card. Min, sélectionnez une zone dans le menu ou Personnel pour entrer votre propre valeur d'alerte.

1. Reprenez la procédure pour Alerte Ryth. Card. Max. La valeur maximum autorisée est de 235 b/min.
2. Appuyez plusieurs fois sur le bouton Mode pour quitter.

Manuel d'utilisation de l'Edge

Entraînement

REMARQUE : Lorsque vous entrez des valeurs de fréquence cardiaque personnalisées, vous devez définir vos alertes minimum et maximum à au moins 5 battements par minute d'écart.

Utilisation des alertes de cadence

REMARQUE : Les alertes de cadence sont une fonction du Edge 305 uniquement.

Similaire aux alertes de vitesse, l'alerte de cadence vous prévient si votre cadence passe au-dessus ou au-dessous d'un nombre spécifique de tours de manivelle par minute (tr/min). Pour plus d'informations sur un entraînement à base de cadence, reportez-vous à la page 75.

Pour définir une alerte cadence :

1. Appuyez sur Mode pour accéder au menu principal. Sélectionnez Training.
2. Sélectionnez Alertes > Alerte Cadence.

Manuel d'utilisation de l'Edge.

1. Dans le champ Alerte Cadence rapide, sélectionnez Activé.
2. Entrez une valeur dans le champ Alerte au-dessus de. La valeur de cadence maximum autorisée est de 255 tr/min.

1. Reprenez la procédure pour l'Alerte de Cadence lente.
2. Appuyez plusieurs fois sur le bouton Mode pour quitter.

Entraînement avec Virtual Partner

Votre Virtual Partner est un outil unique conçu pour vous aider à atteindre vos objectifs d'entraînement. Le Virtual Partner fait la course avec vous durant des séances d'entraînement rapide et sur des parcours. Le Virtual Partner « fait du vélo » à vos côtés (graphique de bicyclette supérieur). Vos temps, vitesse, distance et distance du Virtual Partner apparaissent sur la page d'entraînement. Si vous devancez le Virtual Partner, le fond du champ inférieur est blanc. Si vous êtes derrière lui, il est noir (comme illustré).

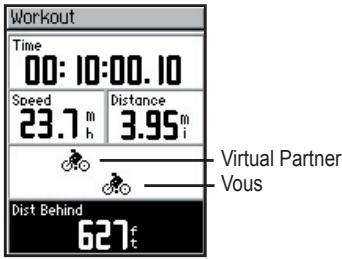

Pour afficher les données Virtual Partner :

1. Définissez un entraînement ou un parcours rapide.
2. Appuyez sur mode pour afficher la page Workout (Entraînement) ou Course (Parcours).
3. Appuyez sur start (marche).
4. Appuyez sur enter (entrée) pour faire défiler les pages de données d'entraînement ou de parcours.

Entraînement

1. Appuyez sur Mode pour accéder au Menu principal.
2. Sélectionnez Training > Partenaire Virtuel.
3. Dans le champ Partenaire Virtuel, sélectionnez Off.

Entraînements : rapides, à intervalles et avancés

Dans le menu principal, sélectionnez Training > Entrainements pour choisir le type d'entrainement adapté à votre cas.

Les entraînements rapides et à intervalles sont remplacés à chaque fois que vous créez un entraînement du même type. Les entraînements avancés peuvent être enregistrés, modifiés et transférés entre le Garmin Training Center et votre Edge.

Manuel d'utilisation de l'Edge

Utilisation des entraînements

Durant votre entraînement, appuyez sur Mode pour afficher la page des données d'entraînement. Lorsque vous suivez toutes les étapes de votre entraînement, le message « Workout Finished! » (Entraînement terminé) s'affiche.

Pour terminer un entraînement avant d'arriver au bout :

1. Appuyez sur Mode pour accéder au menu principal.
2. Sélectionnez Training > Arrêter Entraînement.

Pour terminer une étape de l'entraînement avant d'arriver au bout :

Appuyez sur le bouton lap/reset.

Entraînements rapides

Il est facile de programmer un entraînement difficile avec votre Edge en fonction des critères suivants :

Distance et temps, temps et vitesse, distance et vitesse.

Pour programmer un entraînement rapide en fonction d'une distance et d'un temps :

1. Appuyez sur Mode pour accéder au menu principal. .
2. Sélectionnez Entraînements > Rapide > Distance & Temps.
3. Entrez des valeurs dans les champs Distance et Tps.
4. Vérifiez le champ Speed (Vitesse) pour vous assurer que la vitesse calculée (en fonction de vos valeurs de distance et de temps) semble raisonnable. Dans le cas contraire, apportez des modifications aux champs Distance et Tps.
5. Sélectionnez Terminé.

1. Appuyez sur Start (Démarrer) pour commencer votre entraînement.

Manuel d'utilisation de l'Edge

Pour programmer un entraînement rapide en fonction d'un temps et d'une vitesse :

1. Appuyez sur Mode pour accéder au menu principal. .
2. Sélectionnez Entraînements > Rapides > Tps & Vitesse.
3. Entrez des valeurs dans les champs Tps et Vitesse.
4. Vérifiez le champ Distance pour vous assurer que la distance calculée (en fonction de vos valeurs de temps et de vitesse) semble raisonnable. Dans le cas contraire, apportez des modifications aux champs Tps et Vitesse.
5. Sélectionnez Terminé.
6. Appuyez sur Start (Démarrer) pour commencer l'entraînement.

Pour programmer un entraînement rapide en fonction d'une distance et d'une vitesse :

1. Appuyez sur Mode pour accéder au menu principal. .
2. Sélectionnez Entraînements > Rapides > Distance & Vitesse.
3. Entrez des valeurs dans les
4. Vérifiez le champ Temps pour vous assurer que le temps calculé (en fonction de vos valeurs de distance et de vitesse) semble raisonnable. Dans le cas contraire, apportez des modifications aux
5. Sélectionnez Terminé.
6. Appuyez sur Start (Démarrer) pour commencer l'entraînement.

Entraînements à intervalles

Vous pouvez créer des entraînements à intervalles simples ou difficiles avec votre Edge en fonction des critères suivants :

• Trajet d'une certaine distance et repos pendant un certain temps.
• Trajet d'une certaine distance et repos pendant une certaine distance.
• pendant un certain temps.
• Trajet pendant un certain temps et repospendant une certaine distance.

Pour créer un entraînement à intervalles :

1. Appuyez sur Mode pour accéder au Menu principal.
2. înement > Intervalle.
3. Sélectionnez une option sur la page Interval Workout (Entraînement à intervalles) selon la manière dont vous souhaitez définir les intervalles.

1. Entrez des valeurs de distance et de temps dans les champs appropriés.
2. Dans le champ Répétitions, entrez le nombre de fois que vous souhaitez voir se répéter chaque intervalle.
3. Sélectionnez Terminé.

Manuel d'utilisation de l'Edge

Entraînement

1. Appuyez sur start (démarrer) pour commencer votre entraînement.

Une alarme sonore retentit lorsque vous atteignez une phase de repos et un message s'affiche avec le compte à rebours du temps ou de la distance de repos jusqu'à ce que commence un nouvel intervalle. Durant la phase de repos, une autre alarme retentit lorsque vous êtes à 5 secondes ou 20 mètres de la reprise de l'entraînement.

Pour masquer un message, appuyez une fois sur Mode. Pour réafficher un message, appuyez sur Mode jusqu'à ce qu'il apparaisse.

Entraînements avancés

Votre Edge vous permet de créer et d'enregistrer des entraînements avancés qui incluent des objectifs pour chaque étape d'entraînement, ainsi que des distances, des temps et des phases de repos variés. Une fois que vous créez et enregistrez un entraînement, vous pouvez utiliser le logiciel Garmin Training Center pour programmer l'entraînement un jour donné. La programmation vous permet d'économiser du temps en planifiant les entraînements à l'avance et en les stockant sur l'Edge. Pour plus d'informations sur l'installation de Garmin Training Center, reportez-vous à l'annexe.

Création d'entraînements avancés

Garmin vous recommande d'utiliser le logiciel Garmin Training Center pour créer des entraînements et de les transférer sur votre Edge. Toutefois, vous pouvez créer et enregistrer directement un entraînement avancé sur votre Edge si vous le désirez. Notez que vous ne pouvez pas utiliser l'Edge pour programmer des entraînements ; vous devez utiliser Garmin Training Center.

Pour créer un entraînement avancé à l'aide de l'Edge :

1. Appuyez sur Mode pour accéder au menu principal. Sélectionnez Entraînement.
2. Sélectionnez Entraînement > Avancé.
3. Entrez un nom d'entraînement descriptif dans le champ supérieur (par exemple, 40KMCOTES).
4. Sélectionnez 1. OUVERT PAS. Sélectionnez Modifier Étape.

Manuel d'utilisation de l'Edge.

1. Dans le champ Durée, sélectionnez la durée de l'étape selon votre besoin. Si vous sélectionnez Ouvert, vous pouvez mettre fin à l'étape durant votre entraînement en appuyant sur le bouton Lap (circuit).
2. Sous Durée, entrez la valeur à laquelle vous voulez que se termine l'étape.

Entraînement

1. Dans le champ Cible, sélectionnez votre objectif durant l'entraînement [Vitesse, Rythme cardiaque, Cadence, ou Aucun].

REMARQUE : Les alertes de fréquence cardiaque et de cadence sont une fonction du Edge 305 uniquement.

1. Entrez une valeur cible à partir du menu. Par exemple, si votre cible est la fréquence cardiaque, sélectionnez une zone de fréquence cardiaque ou entrez un intervalle personnalisé. Sélectionnez Aucun si vous ne souhaitez pas définir de cible pour cette étape.
2. ctif pour cette étape (au besoin).
3. înements ; voir « Affichage de l'historique des entraînements ».)
4. Appuyez sur Mode pour continuer à programmer cet entraînement.
5. Pour entrer une autre étape, sélectionnez. Ensuite, reprenez les étapes 5 à 11.

Pour répéter les étapes :

1. Sélectionnez.
2. Dans le champ Durée, sélectionnez Répéter.
3. Dans le champ Retour à Étape, sélectionnez l'étape à laquelle vous souhaitez retourner.
4. Dans le champ Nombre de répétitions, entrez le nombre de répétitions.

Manuel d'utilisation de l'Edge

ENTRAJINEMENT

1. Appuyez sur le mode pour continuer.

Démarrage d'entraînements avancés

Une fois que vous commencez un entraînement avancé, l'Edge affiche chaque étape de l'entraînement, y compris le nom de l'étape, l'objectif (le cas échéant) et les données d'entraînement actuelles.

Pour démarrer un entraînement avancé :

1. Appuyez sur Mode pour accéder au menu principal.
2. Sélectionnez Training > Entraînement > Avancé.
3. Sélectionnez l'entraînement que vous souhaitez commencer.
4. souhaitez commencer.
5. Appuyez sur Start (Démarrer) pour commencer l'entraînement.

REMARQUE : Durant l'entraînement, appuyez sur le bouton enter pour afficher d'autres pages de données.

Une alarme retentit juste avant la fin d'une étape d'entraînement. Un message s'affiche, avec le compte à rebours du temps ou de la distance jusqu'au début d'une nouvelle étape.

Manuel d'utilisation de l'Edge

Modification d'entraînements avancés

Vous pouvez modifier vos entraînements dans Garmin Training Center ou directement dans l'Edge. Toutefois, si vous modifiez les entraînements dans l'Edge, vos modifications pourront être temporaires. Garmin Training Center sert de « liste maîtresse » d'entraînements : si vous modifiez un entraînement dans l'Edge, les modifications seront écrasées au transfert suivant des entraînements à partir de Garmin Training Center. Pour apporter une modification permanente à un entraînement, modifiez l'entraînement dans Garmin Training Center, puis transférez-le dans votre Edge.

Pour modifier un entraînement avancé :

1. Appuyez sur Mode pour accéder au menu principal.
2. Sélectionnez Training > Entrainement > Avancé.
3. Sélectionnez l'entraînement que vous souhaitez Entraînement.
4. Sélectionnez l'étape que vous souhaitez ier Étape.
5. Apportez toutes les modifications nécessaires, puis appuyez sur Mode.
6. Modifiez les autres étapes au besoin.
7. Appuyez sur Mode pour quitter le programme.

Pour supprimer un entraînement avancé :

1. Appuyez sur Mode pour accéder au menu principal.
2. Sélectionnez Training > Entraînement > Avancé.

Manuel d'utilisation de l'Edge

Entraînement

1. Sélectionnez l'entraînement que vous souhaitez modifier. Sélectionnez Supprimer l'entraînement.
2. Sélectionnez Oui pour supprimer l'entraînement.

Parcours (Routes)

Une autre manière d'utiliser l'Edge pour un entraînement personnel consiste à créer et modifier des parcours en fonction d'une activité préalablement enregistrée. Vous pouvez faire la course contre le parcours en essayant d'atteindre ou de dépasser des objectifs définis. Vous pouvez également faire la course contre le Virtual Partner lorsque vous vous entraînez avec des parcours. Pour mettre le Virtual Partner sous tension, reportez-vous à la page 28.

Création de parcours

Garmin vous recommande d'utiliser le logiciel Garmin Training Center pour créer des parcours et des points de parcours. Ensuite, vous pouvez les transférer à votre Edge.

Pour plus d'informations, reportez-vous au système d'aide de Garmin Training Center.

Vous pouvez également créer un parcours (sans points de parcours) sur votre Edge.

Pour créer un parcours dans votre Edge :

1. Appuyez sur Mode pour accéder au Menu principal.
2. Sélectionnez Training > Routes.
3. Sur la page Historique, sélectionnez un trajet précédent sur lequel baser votre parcours.
4. Entrez un nom de parcours descriptif dans le champ supérieur (par exemple, 10KMPLAT).
5. Appuyez sur Mode pour quitter le programme.

Manuel d'utilisation de l'Edge

Utilisation de parcours

Une fois que vous commencez un parcours, appuyez sur Mode pour afficher la page des données de parcours. Appuyez sur Entrée pour afficher des pages supplémentaires de données de parcours.

Pour commencer un parcours :

1. Appuyez sur Mode pour accéder au menu principal.
2. Sélectionnez Training > Routes.
3. Sélectionnez le parcours que vous voulez commencer.
4. Sélectionnez l'effet Route.
5. Appuyez sur Start (Démarrer) pour commencer le parcours.

Pour terminer manuellement un parcours :

1. Appuyez sur Mode pour accéder au menu principal.
2. Sélectionnez Training > Arrêt de Route.

Pour modifier un nom de parcours :

1. Appuyez sur Mode pour accéder au Menu principal.
2. Sélectionnez Training > Routes.
3. Sélectionnez l'entraînement que vous souhaitez modifier. Sélectionnez Modifier Route.
4. Modifiez le nom du parcours, puis appuyez sur Mode pour quitter.

Manuel d'utilisation de l'Edge

Pour supprimer un parcours :

1. Appuyez sur Mode pour accéder au menu principal.
2. Sélectionnez Training > Routes.
3. Sélectionnez le parcours que vous voulez supprimer. Sélectionnez Suppr. Route.
4. Sélectionnez Oui pour supprimer le parcours.

Manuel d'utilisation de l'Edge

Historique

Votre Edge enregistre automatiquement toutes les données d'entraînement (lorsque le chronomètre démarre) et peut contenir l'équivalent de deux ans (1000 circuits) de données en mémoire. Une fois la mémoire saturée, les plus vieilles données sont écrasées. Chargez périodiquement votre historique dans le logiciel Garmin Training Center pour suivre toutes vos séances d'entraînement. Vous pouvez afficher les données sur votre Edge ou transférer l'historique au logiciel Garmin Training Center, où vous pourrez analyser vos données.

Les données d'historique incluent le temps, la distance, les calories, la vitesse moyenne, la vitesse maximum, l'altitude et des informations détaillées sur les circuits. Les données d'historique de l'Edge 305 incluent également la fréquence cardiaque et la cadence. Aucune donnée n'est

enregistrée lorsque le chronomètre est arrêté.

Affichage de l'historique

Une fois un trajet terminé, votre Edge stocke les données d'historique que vous pouvez afficher par jour, semaine ou totaux.

Pour afficher l'histoire par jour :

1. Appuyez sur Mode pour accéder au menu principal.
2. Sélectionnez Historique > Par jour.
3. Appuyez sur ∇ pour faire défiler la liste. Durant le défilement, des détails récapitulatifs apparaissent sous la liste.
4. Sélectionnez une entrée pour afficher des détails. Sélectionnez Afficher Tours pour des détails de circuit supplémentaires.

Historique

L'Edge affiche les détails d'historique différemment selon le type d'entraînement effectué. Les détails d'un entraînement apparaissent sur une page récapitulative. Les détails du Virtual Partner, des entraînements à intervalles, des entraînements avancés et des parcours apparaissent avec des onglets, qui organisent les informations en sections. Pour afficher des informations sur des onglets différents, appuyez sur les flèches ▲ et ▼.

manuel d'utilisation de l'Edge

Pour afficher les circuits sur une carte :

1. Tout en affichant les détails d'une entrée d'historique, sélectionnez Afficher Tours.
2. Sélectionnez un circuit dans la liste.
3. Sélectionnez Afficher sur la carte.

1. Appuyez sur les flèches ▲ et ▼ pour zoomer et dézoomer sur la carte. Une fois que vous avez fini d'afficher le circuit, sélectionnez Suivant pour afficher le circuit suivant. Appuyez sur Mode pour quitter le programme.

Pour supprimer des circuits ou des trajets complets de l'historique :

1. Tout en affichant les détails d'une entrée d'histoire, sélectionnez Afficher Tours.
2. Sélectionnez le circuit que vous voulez supprimer.
3. Sélectionnez "Supprimer le tour" ou "Supprimer tout le trajet". Sélectionnez "Oui" pour confirmer.

REMARQUE : Pour supprimer plus, voire tout votre historique Edge, reportez-vous à « Suppression de l'historique », page 45.

Pour afficher l'historique par semaine :

1. Appuyez sur Mode pour accéder au menu principal.
2. Sélectionnez Historique > Par semaine.
3. Appuyez sur pour faire défiler la liste des semaines. Durant le défilement, les totaux pour chaque semaine apparaissent sous la liste.
4. Sélectionnez une semaine pour afficher les détails de cette semaine par jour.

Pour afficher les totaux de l'historique :

1. Appuyez sur Mode pour accéder au menu principal.
2. Sélectionnez Historique > Totaux. Les totaux de distance, temps et calories apparaissent pour tous vos entraînements enregistrés.
3. Sélectionnez Affichage Semaines pour afficher la liste des semaines.

Suppression de l'historique

Après avoir transféré l'équivalent de plusieurs mois de données Edge vers le Garmin Training Center, vous voudrez peut-être votre appareil.

Pour supprimer l'historique des entraînements :

1. Appuyez sur Mode pour accéder au menu principal.
2. Sélectionnez Historique > Supprimer.

1. Sélectionnez < 1 mois, < 3 mois ou Tout Supprimer. Sélectionnez Oui pour confirmer.

Manuel d'utilisation de l'Edge

Navigation

Utilisez les fonctions de navigation GPS de votre Edge pour afficher votre trajet sur une carte, marquer et enregistrer des positions et créer des itinéraires.

Navigation avec la carte

Appuyez sur Mode pour afficher la page Map (Carte). Une fois que vous démarrez le chronomètre et commencez à bouger, un trait fin en pointillés apparaît sur la carte, vous montrant exactement le trajet parcouru. Ce trait en pointillés est le trajet e

niveau de zoom. Pour faire un zoom avant ou arrière sur la carte, appuyez sur les flèches ▲ et ▼ a direction dans laquelle vous vous déplacez. En haut de la carte, vous pouvez ajouter des champs de données personnalisés. Voir la page 53.

Manuel d'utilisation de l'Edge

Marquage et localisation de positions

Une position est un point sur la carte que vous enregistrez dans la mémoire. Si vous devez mémoriser des repères ou retourner à un certain endroit, marquez la position. Chaque position s'affiche sur la carte, avec un nom et un symbole. Vous pouvez trouver, afficher et retourner à des positions à tout moment.

Pour marquer votre position :

1. Allez à l'endroit dont vous voulez marquer la position.
2. Appuyez sur Mode pour accéder au menu principal.
3. Sélectionnez Navigation > Marquer Position.

1. Entrez un nom de position descriptif dans le champ supérieur (par exemple, PARC MUNICIPAL). Vous pouvez également modifier le symbole dans le champ supérieur gauche.
2. Sélectionnez OK.

Pour trouver une position et vous y rendre

1. Appuyez sur Mode pour accéder au Menu principal.
2. Sélectionnez Navigation > Rechercher.

Manuel d'utilisation de l'Edge

Navigation

1. Utilisez les flèches ▲ et ▼ pour sélectionner la position sur la liste. Lors du défilement, la direction et la distance apparaissent sous la liste pour chaque position.

1. Sélectionnez la position.
2. Sélectionnez Rallier. Une ligne droite sur la carte vous dirige jusqu'à cette position.

1. Appuyez sur Mode pour afficher la page Compas.

Manuel d'utilisation de l'Edge

Pour arrêter la navigation sur une position :

1. Appuyez sur Mode pour accéder au menu principal.
2. Sélectionnez Navigation > Arrêt / Ralliement.

Pour modifier une position :

1. Appuyez sur Mode pour accéder au menu principal.
2. Sélectionnez Navigation > Rechercher.
3. Sélectionnez la position.
4. Sélectionnez le nom ou le symbole et apportez les modifications nécessaires.
5. Appuyez sur Mode pour quitter le programme.

Pour supprimer une position :

1. Appuyez sur Mode pour accéder au Menu principal.
2. Sélectionnez Navigation > Rechercher.
3. Sélectionnez la position.

Manuel d'utilisation de l'Edge.

1. Sélectionnez Supprimer. Sélectionnez Oui pour confirmer.

Navigation avec des itinéraires (routes)

Un itinéraire fournit une ligne droite entre deux points ou plus sur la carte. Après avoir créé des positions, vous pouvez utiliser ces points pour créer des itinéraires. Ensuite, vous pouvez enregistrer les itinéraires et les utiliser pour la navigation à tout moment. La page Compass (Boussole) apparaît également pour les itinéraires.

Pour créer un itinéraire :

1. Appuyez sur Mode pour accéder au Menu principal.
2. Sélectionnez Navigation > Routes.
3. Sélectionnez Nouveau pour ajouter une position à votre itinéraire. Appuyez sur Entrée.

Navigation

1. Sélectionnez la position sur la liste, puis sélectionnez Utiliser.
2. Reprenez les étapes 3 et 4 pour ajouter d'autres positions à votre itinéraire.
3. Une fois que vous avez fini d'ajouter des positions, sélectionnez Naviguer.
4. Appuyez sur start/stop (marche/arrêt). Notre itinéraire apparaît sur la page Map (Carte) sous la forme d'un trait en pointillé qui relie les deux positions.

Pour trouver et suivre un itinéraire :

1. Appuyez sur Mode pour accéder au menu.
2. Sélectionnez Navigation > Routes.
3. Sélectionnez l'itinéraire que vous souhaitez suivre. Sélectionnez Naviguer.
4. Appuyez sur start/stop (marche/arrêt). Votre itinéraire apparaît sur la page Map (Carte) sous la forme d'un trait en pointillés qui relie les deux positions.

Pour arrêter la navigation en suivant un itinéraire :

1. Appuyez sur Mode pour accéder au Menu principal.
2. Sélectionnez Navigation > Arrêts Ralliement.

Pour modifier un itinéraire :

1. Appuyez sur Mode pour accéder au menu.
2. Sélectionnez Navigation > Routes.

Manuel d'utilisation de l'Edge

Navigation

1. Sélectionnez l'itinéraire que vous souhaitez modifier. Un menu apparaît.
2. Sélectionnez Modifier.
3. Une fois que vous aurez fini vos modifications, sélectionnez Naviguer ou appuyez sur Mode pour quitter.

Pour supprimer un itinéraire :

1. Appuyez sur Mode pour accéder au menu.
2. Sélectionnez Navigation > Routes.
3. Sélectionnez l'itinéraire que vous souhaitez supprimer. Un menu apparaît.
4. Sélectionnez Supprimer. Sélectionnez Oui pour confirmer.

Affichage d'informations de GPS

La page Satellite affiche des informations sur les signaux GPS reçus par l'Edge. Appuyez sur Mode pour accéder à la page Satellite.

Chaque satellite GPS dans l'espace porte un numéro spécifique qui l'identifie. Les numéros des satellites GPS apparaissent sur le graphique circulaire au milieu de la page. Le numéro correspond à la position actuelle de ce satellite.

Manuel d'utilisation de l'Edge

Navigation

Dans l'espace. Chaque numéro en surbrillance sur le graphique correspond à un satellite dont l'Edge reçoit actuellement des signaux. Les barres noires sous le graphique représentent l'intensité de chaque signal de satellite reçu (le numéro du satellite apparaît sous chaque barre).

climatiques, partout dans le monde, 24 heures sur 24. L'utilisation du GPS n'est soumise à aucun abonnement ou frais de configuration.

Pour plus d'informations, consultez www.garmin.com/aboutGPS.

Le Global Positioning System (GPS) est un système de navigation satellite se composant d'un réseau de 24 satellites mis sur orbite par le Ministère de la Défense des États-Unis. À l'origine, le GPS était destiné à des applications militaires, mais le gouvernement a autorisé son utilisation pour les applications civiles dans les années 1980. Le GPS fonctionne quelles que soient les conditions.

Personnalisation

Vous pouvez personnaliser les champs de données, paramètres généraux, profils de bicyclette et d'utilisateur, fréquence cardiaque et zones de vitesse, et l'enregistrement des données.

CONSEIL : Une fois que vous aurez fini de sélectionner des options ou d'entrer des valeurs sur l'Edge, appuyez sur le bouton mode pour quitter.

Pour ouvrir la page Setup Menu (Menu de configuration) : Appuyez sur Mode pour accéder au Menu principal. Sélectionnez Réglages.

Manuel d'utilisation de l'Edge

Configuration de champs de données personnalisés

Vous pouvez configurer des nalisés pour les pages Edge suivantes :

Ordinateur de bicyclette 1, Ordinateur de bicyclette 2, Carte, Entraînements, Parcours.

Pour la liste complète des champs de données disponibles pour votre Edge, reportez-vous aux pages 63-68.

Pour définir des champs de données :

1. Appuyez sur Mode pour accéder au menu principal.
2. Sélectionnez Réglages > Champs de Données.
3. Sélectionnez l'une des pages indiquées.

Personnalisation

1. Sélectionnez le nombre de champs de données que vous voulez voir sur cette page.
2. Utilisez les flèches et , puis appuyez sur la touche Entrée pour modifier les champs de données. Une fois l'opération terminée, appuyez sur Mode.

1. Reprenez pour chaque page que vous voulez personnaliser.

Champ de données type Configurations

Champs de données par défaut

Champs de données facultatifs teur de bicyclette 1)

Manuel d'utilisation de l'Edge

PERSONNALISATION

Modification des paramètres système

Les paramètres système que vous pouvez configurer en fonction de vos préférences d'entraînement incluent , l'affichage, la carte, les unités, le temps et les accessoires.

Pour modifier la configuration générale :

1. Appuyez sur Mode pour accéder au Menu principal.
2. Sélectionnez Réglages > Système > Général. Sur cette page, vous pouvez modifier le mode GPS et les options Langue, Texte, Tonalités et Mode Page.

Pour utiliser l'Edge à l'intérieur :

1. Appuyez sur Mode pour accéder au Menu principal.
2. Sélectionnez Réglages > Système > Général > GPS.
3. Sélectionnez GPS éteint.

REMARQUE : Lorsque le GPS est désactivé, les données de vitesse et de distance ne sont pas disponibles, sauf si vous utilisez l'Edge 305 avec le GSC10. À la mise sous tension suivante, l'Edge recherche une nouvelle fois les signaux de satellite.

Manuel d'utilisation de l'Edge

Pour modifier la configuration de l'affichage :

1. Appuyez sur Mode pour accéder au menu principal.
2. Sélectionnez Réglages > Système > Affichage.
3. Sur cette page, vous pouvez modifier le temporisateur de rétroéclairage et le contraste.

Pour modifier la configuration de la carte :

1. Appuyez sur Mode pour accéder au menu principal.
2. Sélectionnez Réglages > Système > Carte.
3. Sélectionnez Orientation : Nord haut - affiche la carte avec le nord en haut. Tracé haut - affiche la carte avec votre sens de déplacement en haut.
4. Vous pouvez également choisir d'afficher ou de masquer les waypoints sur la page Carte.

Personnalisation

1. (Edge 305 seulement). Sélectionnez Battements/minute ou % FC max pour votre fréquence cardiaque. Pour plus d'informations sur les données de fréquence cardiaque, reportez-vous aux pages 70-74.

Pour modifier la configuration des unités :

1. Appuyez sur Mode pour accéder au menu principal.
2. Sélectionnez Réglages > Système > Unités.
3. Sélectionnez Mile terrestre ou Métrique pour vos données Edge.

Manuel d'utilisation de l'Edge

Pour modifier la configuration du temps :

1. Appuyez sur Mode pour accéder au menu principal.
2. Sélectionnez Réglages > Système > Heure.
3. Sur cette page, vous pouvez modifier les paramètres Format d'heure, Fuseau horaire et Heure d'été.

Pour désactiver ou redémarrer le balayage de recherche d'accessoires Edge 305 :

1. Appuyez sur Mode pour accéder au menu principal.
2. Sélectionnez Réglages > Système > Accessoires.
3. Dans le champ Cardiofréquencemètre ou Capteur cadence, sélectionnez Non pour désactiver l'accessoire.

Sélectionnez Relancer le balayage si vous avez des difficultés à recevoir les données de fréquence cardiaque ou de cadence. Assurez-vous qu'aucun autre capteur ne se trouve près de vous.

Mise à jour du profil d'utilisateur

Pour mettre à jour votre profil d'utilisateur, reportez-vous à la page 19.

Modification du profil de bicyclette

Vous pouvez enregistrer jusqu'à trois profils de bicyclette sur l'Edge.

Pour modifier votre profil de bicyclette :

1. Appuyez sur Mode pour accéder au menu principal.

Manuel d'utilisation de l'Edge.

1. Sélectionnez Réglages > Profil Vélo.
2. Sélectionnez le profil de bicyclette que vous souhaitez utiliser.
3. Au besoin, apportez des modifications au profil. Reportez-vous à la page 20.
4. Appuyez sur Mode pour quitter le programme.

Définition de zones

Dans le menu principal, sélectionnez Réglages > Zones pour définir des zones de vitesse et de fréquence cardiaque sur Edge.

Zones de vitesse

Votre Edge contient plusieurs zones de vitesse, allant de très basse (Climb 4 - Cote niveau 4) à très grande (Max Speed - Vitesse max.). Les valeurs correspondant à ces zones de vitesse sont entrées par défaut et ne correspondront pas nécessairement à vos aptitudes personnelles. Après avoir défini les zones de vitesse appropriées, vous pouvez utiliser ces zones pour définir vos alertes de

Personnalisation

vitesse ou les utiliser comme cibles dans des entraînements avancés. Pour plus d'informations sur les alertes, reportez-vous à la page 24. Pour plus d'informations sur les entraînements avancés, reportez-vous à la page 34.

Pour modifier vos zones de vitesse :

1. Appuyez sur Mode pour accéder au menu principal.
2. Sélectionnez Réglages > Zones. Les utilisateurs de l'Edge 305 doivent également sélectionner Zones Vitesse.

1. Sélectionnez la zone que vous voulez modifier. Entrez une vitesse minimum pour cette zone. Ensuite, entrez une vitesse maximum pour cette zone.
2. Reprenez l'étape 2 pour chaque zone à modifier.
3. Appuyez sur Mode pour quitter le programme.

Définition de vos zones de fréquence cardiaque

Une zone de fréquence cardiaque est un intervalle spécifique de battements par minute. Le sont généralement fonction d'un pourcentage de ale et numérotées de 1 à 5, selon l'intensité (1-minimum, 5-maximum).

Si vous connaissez e, vous pouvez l'entrer et permettre à l'Edge de calculer automatiquement vos zones de fréquence cardiaque.

Manuel d'utilisation de l'Edge

Personnalisation

Réglez manuellement .

Pour baser vos zones de fréquence cardiaque sur votre FC max :

1. Appuyez sur Mode pour accéder au menu principal.
2. Sélectionnez Réglages > Zones > Zones Rythme Cardiaque.

1. Sélectionnez le champ Max, puis entrez votre fréquence cardiaque maximum.
2. Sélectionnez le champ Zones, puis sélectionnez Basé sur Max.

Manuel d'utilisation de l'Edge

Pour modifier manuellement vos zones de fréquence cardiaque :

1. Appuyez sur Mode pour accéder au menu principal.
2. Sélectionnez Réglages > Zones > Zones Rythme Cardiaque.
3. Sélectionnez le champ Zones, puis sélectionnez Personnel.
4. Sélectionnez un , puis la valeur de fréquence cardiaque que vous souhaitez modifier. Entrez la nouvelle valeur.
5. Reprenez l'étape 3 pour chaqu à modifier.
6. Appuyez sur Mode pour quitter le programme.

Enregistrement des données

Réglé sur "Every Second" (Toutes les secondes), l'Edge peut enregistrer jusqu'à 3,5 heures de données à raison d'un point par seconde. Le résultat est un enregistrement extrêmement précis de vos données de trajet. Vous pouvez également désirer d'utiliser l'enregistrement intelligent pour les trajets plus longs. L'enregistrement intelligent prélève des points clés où vous changez de direction et de vitesse. L'enregistrement intelligent est par ailleurs un reflet très précis de vos données de trajet.

AVERTISSEMENT : Une fois la mémoire de l'Edge saturée, les données les plus anciennes sont écrasées. Veillez à transférer souvent l'historique vers Garmin Training Center.

Pour modifier votre configuration d'enregistrement des données :

1. Appuyez sur Mode pour accéder au menu principal.
2. Sélectionnez Réglages > Enregistrement Données.
3. Dans le champ Enregistrement des Points de Données, sélectionnez Chaque seconde ou Enregistrement intelligent.
4. Appuyez sur Mode pour quitter le programme.

Champs de données Edge

Le tableau suivant répertorie la liste de tous les champs de données des modèles Edge 205 et 305 et leur description. * Désigne un champ en unités légales ou métriques. Pour modifier les paramètres de votre Edge, sélectionnez Menu principal > Réglages > Système > Unités.

Champ de données	Description	Edge 205	Edge 305
Cadence	Tours de manivelle par minute.		●
Cadence - Avg (Cadence - Moy)	Cadence moyenne pour la durée du trajet en cours.		●
Cadence - Lap (Cadence - Circuit)	Cadence moyenne pour le circuit en cours.		●
Calories	Nombre de calories brûlées.	●	●
Distance*	Distance parcourue sur le trajet en cours.	●	●

Manuel d'utilisation de l'Edge

ANNEXE

Champ de données	Description	Edge 205	Edge 305
Dist - Lap * (Dist - Circuit)	Distance parcourue sur le circuit en cours.	●	●
Dist - Last Lap * (Dist - Dernier circuit)	Distance du dernier circuit parcouru.	●	●
Dist - Paused * (Dist - Pause)	Distance parcourue avec le chronomètre en Pause auto.	●	●
Elevation * (Élevation)	Distance au-dessus/au-dessous du niveau de la mer.	●	●
GPS Accuracy (Precision GPS*)	Marge d'erreur pour votre position exacte. Par exemple, votre position GPS est précise à +/- 5,7 m.	●	●

ANNEXE

Champ de données	Description	Edge 205	Edge 305
Grade (Pente)	Calcul de la montée sur la distance. Par exemple, si à chaque mètre que vous gravissez (élevation), vous parcourez 2 m (distance), votre pente est de 50%.	●	●
Heading (Cap)	Direction dans laquelle vous给您 déplacez.	●	●
Heart Rate (Fréquence cardiaque)	Battements cardiaques par minute (b/min).		●
Heart Rate – Avg (Fréquence cardiaque - Moy)	Fréquence cardiaque moyenne pour la durée du trajet en cours.		●
Heart Rate – Lap (Fréquence cardiaque - Circuit)	Fréquence cardiaque moyenne sur le circuit en cours.		●

Manuel d'utilisation de l'Edge

Annexe

Champ de données	Description	Edge 205	Edge 305
Heart Rate Zone (Zone de fréquence cardiaque)	Plage de fréquence cardiaque actuelle (1 à 5). Les zones par défaut sont fonction de votre fréquence cardiaque maximum et de votre profil d'utilisateur.		●
Laps (Circuits)	Nombre de circuits effectuels.	●	●
Speed * (Vitesse)	Vitesse actuelle.	●	●
Speed – Avg * (Vitesse - Moy)	Vitesse moyenne (miles/h ou km/h) pour la durée du trajet en cours.	●	●
Speed – Lap * (Vitesse - Circuit)	Vitesse moyenne sur le circuit en cours.	●	●
Speed – Max * (Vitesse - Max)	Vitesse maximum atteinte durant le trajet en cours.	●	●

ANNEXE

Champ de données	Description	Edge 205	Edge 305
Speed Zone (Zone de vitesse)	Plage actuelle de vitesse basée sur des paramètres par défaut ou personnelisés : Climb 1-4 (Cote niveau 1 à 4), Flat 1-3 (Plat niveau 1 à 3), Descent (Descentre), Sprint et Max Speed (Vitesse max.).	●	●
Sunrise (Lever du soleil)	Heure approximative du lever du soleil en fonction de votre position GPS.	●	●
Sunset (Coucher de soleil)	Heure du coucher de soleil en fonction de votre position GPS.	●	●
Temps	Temps du chronomètre.	●	●
Time – Avg Lap (Temps - Circuit moy)	Temps moyen parcouru sur le circuit jusqu'à présent.	●	●
Time – Lap (Temps - Circuit)	Temps du circuit en cours.	●	●
Time – Last Lap (Temps - Dernier circuit)	Temps restant pour boucler le dernier circuit complet.	●	●

Manuel d'utilisation de l'Edge

Annexe

Champ de données	Description	Edge 205	Edge 305
Time – Paused (Temps - Pause)	Temps écoulé avec le chronomètre en Pause auto.	●	●
Time of Day (Heure du jour)	Heure du jour en fonction de vos paramètres de temps (format, fuseau horaire et heures d'été).	●	●
Total Ascent * (Ascension totale)	Gain d'élévation total pour le trajet en cours.		●
Total Descent * (Descente totale)	Perte d'élévation totale pour le trajet en cours.		●

Accessoires de l'Edge

Accessoire	Numéro de référence
Capteur de vitesse et de cadence GSC10	010-10644-00
Moniteur de fréquence cardiaque et sangle	010-10645-00
Adaptateur d'allume-cigare	010-10563-00
Sangle élastique de rechange HRM	010-10714-00
Housse de transport	010-10718-00
Kit de remplacement (support d'installation)	010-10725-00
Kit de remplacement d'aimants du GSC10	010-10729-00
Chargeur à brique murale c.a. (Amérique)	010-10635-00
Chargeur à brique murale c.a. (Europe)	010-10635-01
Câble USB de rechange	010-10477-03

Pour acheter des accessoires supplémentaires pour votre Edge, consultez le site Web Garmin : http://shop.garmin.com.

Manuel d'utilisation de l'Edge

Affichage des données de fréquence cardiaque

Vous pouvez configurer votre Edge pour qu'il affiche différent : fréquence cardiaque en cours, fréquence cardiaque moyenne et zone de fréquence cardiaque, qui peuvent vous aider à déterminer l'intensité de votre entraînement. Par exemple, vous pouvez ajouter une fréquence cardiaque à votre page Bike Computer (Ordinateur de bicyclette) ou une zone de fréquence cardiaque à votre page Workout (Entraînement).

Pour ajouter ou modifier 53.

Pour la liste complète 63.

Les informations de fréquence cardiaque s'affichent également sous forme de données d'historique. Apprenez-en plus sur l'historique en vous reportant à la page 42.

Entraînement avec vos zones de fréquence cardiaque

De nombreux cyclistes et autres athlètes utilisent de pour mesurer et augmenter leur résistance cardiovasculaire et améliorer leur forme physique.

Que sont les zones de fréquence cardiaque ?

Une zone de fréquence cardiaque est un intervalle spécifique de battements par minute. Les cinq zones de fréquence cardiaque acceptées sont numérotées de 1 à 5, selon une intensité croissante. Généralement, sont calculées en fonction d'un pourcentage de la fréquence cardiaque maximum. Pour en apprendre plus sur les effets de l'exercice physique à mesure que votre fréquence cardiaque atteint ces zones en cours d'entraînement, reportez-vous au tableau 1 à la page 72.

Manuel d'utilisation de l'Edge

Dans quelle mesure les zones de fréquence cardiaque influent-elles sur vos objectifs de forme ?

La reconnaissance de vos zones peut vous aider à mesurer et à améliorer votre forme en complétant et en appliquant les principes suivants :

• Votre fréquence cardiaque est une bonne mesure de l'intensité de l'effort.
• En vous entraînant dans certaine rrez améliorer vos capacités et votre résistance cardiovasculaires.
• En connaissant vo vez éviter le surentraînement et diminuer le risque de blessure.

Pour en apprendre plus sur les avantages d'un entraînement dans chaque zone reportez-vous au tableau 1 de la page 72.

Comment puis-je déterminer mes zones de fréquence cardiaque ?

Si vous connaissez votre fréquence cardiaque maximale, vous pouvez l'entrer et permettre à l'Edge de calculer vos zones de fréquence cardiaque en fonction des pourcentages indiqués dans le tableau 1 de la page 72. Pour plus d'informations sur la définition de vos zones de fréquence cardiaque, reportez-vous à la page 60.

Manuel d'utilisation de l'Edge

Annexe

Tableau 1

Zone	% de fréquence cardiaque max.	Effort perçu	Avantages
1	50 à 60 %	Rythme facile et détendu; respiration rythmique	Formation aérobie de niveau débutant; réduit le stress
2	60 à 70 %	Rythme comfortable; respiration légèrement plus profonde, conversation possible	Entrainement cardiovascularaire de base; récapération rapide
3	70 à 80 %	Rythme modéré; plus difficile de tener une conversation	Capacité aérobie améliorée; entrainmente cardiovascularaire optimal
4	80 à 90 %	Rythme accéléré et légèrement incomfortable; respiration profonde	Capacité aérobie et seul améliorés; vitesse augmentée
5	90 à 100 %	Sprint, effort non soutenable pendant longtemps; respiration difficile	Endurance anaérobie et musculaire; puissance augmentée

Appariement du capteur. Qu'est-ce que l'appariement ?

L'appariement est le processus de mise en rapport de capteurs, comme votre moniteur de fréquence cardiaque et le capteur GSC10 avec l'Edge 305. Ce processus est automatique à la mise sous tension de l'Edge et prend seulement quelques secondes lorsque les capteurs sont sous tension et fonctionnent correctement. Une fois apparié, votre Edge ne recevra uniquement des données que de votre capteur.

Comment ça marche ?

À la mise sous tension, l'Edge recherche automatiquement les capteurs que vous avez activés durant la configuration initiale (voir page 12) ou la configuration des accessoires (voir page 58). Chaque capteur a une ID unique. L'Edge apprend et enregistre cette ID unique durant le premier appariement. À la mise sous tension suivante de l'Edge, il s'apparie uniquement avec l'ID de capteur unique. Si l'Edge ne trouve pas le capteur, nous vous conseillons de redémarrer le balayage pour qu'il détecte votre ID de capteur.

Manuel d'utilisation de l'Edge

Conseils d'appariement

En cas de problèmes d'appariement ou si les relevés sont irréguliers, essayez les suggestions suivantes.

• Positionnez l'Edge dans un rayon de 3 mètres du
• Restez loin de tout autre Redémarrez le balayage si l'Edge semble apparié avec un autre capteur (voir page 58). Assurez-vous d'activer les capteurs dans l'Edge (voir page 58). Assurez-vous que les capteurs fonctionnent correctement.
• Remplacez la pile du capteur.

Nettoyez les capteurs. L'accumulation de salissures et de sueur peut affaiblir les signaux.

Pour le moniteur de fréquence cardiaque uniquement :

• Réhumidifiez. Utilisez du gel d'électrode, de l'eau ou de la salive. Assurez-vous que est bien plaqué contre votre corps. Si vous constatez des relevés irréguliers, mettez le transmetteur sur le dos.
• Portez un haut en coton ou mouillez votre haut. Les tissus synthétiques qui frottent ou claquent peuvent créer de l'électricité statique qui interfère avec les signaux de fréquence cardiaque.

Entraînement avec cadence

La cadence est votre cadence de pédalage ou rotation, mesurée en fonction du nombre de tours de manivelle par minute (tr/min).

Il existe deux capteurs sur le GSC10 : un pour la cadence et un pour la vitesse. Les données de cadence du GSC10 sont toujours enregistrées. Les données de vitesse du GSC10 sont uniquement enregistrées et utilisées pour le calcul d'une distance lorsque le signal du GPS est faible ou que le GPS est désactivé.

Pour plus d'informations sur la définition et l'utilisation des alertes de cadence, reportez-vous à la page 27.

Altimètre barométrique

L'Edge 305 contient un altimètre barométrique pour de e profil vertical extrêmement précises.

Appuyez sur Mode pour affiche ètre). Une fois que vous démarrez le chronomètre et commencez à bouger, un trait noir, grisé ci-dessous, apparaît sur la page, traçant l'élévation durant votre trajet. En bas de la page, vous pouvez voir le niveau de zoom. Pour faire un zoom avant ou arrière sur la page, appuyez sur les flèches ▲ et ▼. En haut de la page de carte, vos données d'élévation et d'ascension totale s'affichent.

REMARQUE : Vous ne pouvez pas personnaliser les champs de données sur la page Altimètre.

Manuel d'utilisation de l'Edge

Annexe

est inclus dans la boîte de l'Edge. Localisez le CD Garmin Training Center et utilisez-le pour installer Garmin Training Center sur votre micro-ordinateur.

vous permet de superposer vos données de trajet sur une carte. Il propose des outils d'analyse interactifs qui mesurent votre vitesse, distance, montée et descente par rapport à des terrains et élévations divers, et plus encore. Créez et programmez des parcours et entraînements personnalisés ou utilisez des modèles d'entraînement, puis téléchargez-les sur l'Edge.

Pour installer Garmin Training Center :

1. Insérez le CD Garmin Training Center dans le lecteur de CD-ROM de votre ordinateur. L'ordinateur devrait exécuter automatiquement le fichier de démarrage et afficher un écran d'accueil.
2. Si l'écran d'accueil ne s'affiche pas, cliquez sur Démarrer, puis sur Exécuter... Tapez la lettre correspondant au lecteur de CD-ROM, suivie de « setup » (exemple : D:\setup). Appuyez sur Entrée.
3. Lorsque l'écran d'accueil s'affiche, cliquez sur Install Training Center (Installer Training Center
4. Cliquez sur I accept the terms of the license agreement (J'accepte les termes du contrat de licence

Annexe

1. Cliquez sur Next (Suivant) pour accepter l'emplacement par défaut du fichier.
2. Cliquez sur Install (Installer).
3. Attendez l'enregistrement des fichiers nécessaires sur votre ordinateur. Lorsque s'affiche l'écran de l'assistant d'installation, cliquez sur Finish (Terminer).

Maintenant, vous pouvez commencer à utiliser Garmin Training Center. Utilisez le câble USB fourni pour brancher votre Edge sur votre ordinateur. Ensuite, ouvrez Garmin Training Center. Pour accéder à l'aide de Garmin Training Center, cliquez sur le menu Help (Aide) et sélectionnez Contents (Sommaire) ou appuyez sur la touche F1 de votre clavier.

Entretien de l'Edge

L'Edge est fait de matériaux de haute qualité et n'exige aucun entretien de la part de l'utilisateur, mis à part

un nettoyage. Nettoyez l'appareil et le moniteur de fréquence cardiaque avec un chiffon humecté d'une solution détergente douce, puis essuyez. Évitez les nettoyants chimiques et les solvants qui risquent d'endommager les composants en plastique.

Stockage

Ne rangez pas l'Edge là où il pourrait être longtemps exposé à des températures extrêmes (dans le coffre arrière d'une voiture, par exemple) sous peine de dégâts irréversibles. Les informations de l'utilisateur, comme son historique d'entraînements, ses positions et ses trajets, restent indéfiniment dans la mémoire de l'appareil sans exiger une alimentation externe. Il est toujours judicieux de sauvegarder les données utilisateur importantes en les enregistrant manuellement ou en les téléchargeant sur un micro-ordinateur. Le logiciel PC de l'Edge est fourni dans la boîte du produit.

Manuel d'utilisation de l'Edge

Immersion dans l'eau

L'Edge est étanche, conformément à la norme CEI 60529 IPX7. Il peut résister à une immersion dans l'eau à 1 mètre de profondeur pendant 30 minutes. Une immersion prolongée risque d'endommager l'appareil. Après immersion, essuyez l'appareil et laissez-le sécher à l'air avant de l'utiliser ou de le recharger.

Caractéristiques physiques

Boîtier : Alliage plastique résistant aux chocs, entièrement fermé, étanche conformément aux normes CEI 60529 IPX7 (étanche à 1 m pendant 30 minutes).

Dimensions :

44 mm (L) x 94 mm (H) x 23 mm (P)

Poids : environ 88 g

Affichage : 128 x 160 pixels, 29,65 mm (L) x 36,69 mm (H)

Antenne : Antenne à plaque interne

Alimentation

Entrée : Batterie lithium-ion intégrée 910 mAh rechargeable

Autonomie : 12 heures en utilisation typique.

Manuel d'utilisation de l'Edge

Performance

Récepteur : Récepteur GPS intégré ultra-sensible de marque SiRF.

Temps d'acquisition :

Démarrage à très chaud : < 1 seconde

Démarrage à chaud : < 38 secondes

Démarrage à froid : < 45 secondes

Taux de mise à jour : 1 par seconde, en continu.

Précision de position GPS* :

Dynamique : Conforme aux spécifications jusqu'à 6 G.

Plage de températures de fonctionnement : -20 à 60 °C

Plage de températures de fonctionnement : -20 °C à 60 °C.

• La précision est fonction de la vue du ciel : 99 % avec une vue claire ; 95 % dans des conditions typiques.

Moniteur de fréquence cardiaque

Dimensions physiques (L x H x É) :

34,7 cm x 3,5 cm x 1,2 cm

Pile : CR2032 (3 V)

Durée de vie de la pile : 3 ans environ (à raison d'une heure par jour)

Poids:21g

La précision pourrait être compromise par un mauvais contact du capteur, des interférences électriques et la distance entre le récepteur et le transmetteur.

Manuel d'utilisation de l'Edge

Capteur de vitesse et décadence GSC10

Dimensions physiques (L x H x E) : 5 cm x 3 cm x 2,2 cm (n'inclut pas le bras de détection de vitesse réglable)

Pile : CR2032 (3 V)

Durée de vie de la pile : environ 1,4 an (à raison d'une heure par jour).

Poids:25g

REMARQUE : Ces caractéristiques techniques peuvent être modifiées sans préavis.

Enregistrement du produit

Aidez-nous à mieux vous servir en remplissant dès aujourd'hui notre formulaire d'enregistrement en ligne ! Munissez-vous du numéro de série de votre Edge et connectez-vous à notre site Web (www.garmin.com). Recherchez le lien d'enregistrement du produit sur notre page d'accueil.

Utilisez cette zone pour enregistrer le numéro de série (numéro à huit chiffres se trouvant au dos de l'appareil) au cas où vous perdiez votre Edge, qu'il soit volé ou qu'il ait besoin d'une maintenance. Veillez à conserver votre preuve d'achat d'origine en lieu sûr ou à en placer une photocopie à l'intérieur du manuel.

Numéro de série :

Pour contacter Garmin

Si vous rencontrez des difficultés d'utilisation de l'Edge ou si vous avez des questions, contactez le service d'assistance produits de Garmin par téléphone au 913/397.8200 ou au 800/800.1020 (États-Unis), du lundi au vendredi, de 8 h à 17 h (heure normale du Centre) ou par courriel à l'adresse : [e-mail].

En Europe, contactez Garmin (Europe) Ltd. au +44/0870.8501241.

Remplacement de la pile

Le moniteur de fréquence cardiaque et le capteur GSC10 contiennent une pile CR2032 remplaçable par l'utilisateur. Veillez à respecter les règlements en vigueur pour sa mise au rebut. Pour remplacer la pile, situez le couvercle circulaire du compartiment de la pile au dos du moniteur de fréquence cardiaque ou sur le côté du GSC10. Utilisez une pièce pour tourner le couvercle dans le sens anti-horaire jusqu'à ce qu'il soit suffisamment desserré pour pouvoir être retiré. Retirez le couvercle et remplacez la pile. Veillez à ne pas endommager ni perdre le joint torique qui se trouve sur le couvercle. Ensuite, utilisez une pièce pour remettre le couvercle en place.

Manuel d'utilisation de l'Edge

Avertissement

Évitez les situations potentiellement dangereuses suivantes sous peine d'accident ou de collision pouvant causer des blessures graves ou la mort.

En cours de navigation, comparez minutieusement les informations affichées par l'Edge à toutes les sources de navigation disponibles, y compris les repères visuels dans les rues et les cartes. Par mesure de sécurité, résolvez toujours toute contradiction ou question avant de continuer la navigation.

L'Edge contient une batterie lithium-ion rechargeable qui ne peut pas être remplacée par l'utilisateur. Le moniteur de fréquence cardiaque et le GSC10 contiennent une pile CR2032 remplaçable par l'utilisateur. Utilisées de manière incorrecte, les piles peuvent présenter un risque d'incendie ou de brûlures chimiques.

• Ne rechargez pas la batterie hors de l'appareil, ne la démontez pas, ne la chauffez pas à plus de 60 °C et ne la jetez pas au feu. Tenez les piles usagées à l'écart des enfants. Jetez les piles usagées ou l'appareil conformément aux appropriées.

mise au rebut appropriées. Prenez contact avec le service municipal de traitement des déchets afin de connaître les instructions de mise au rebut des batteries lithium-ion.

Ce produit, son conditionnement et ses composants contiennent des produits chimiques connus dans l'État de la Californie comme pouvant causer des cancers, des malformations à la naissance ou des troubles de la reproduction. Cette mise en garde est fournie conformément à la Proposition 65 de l'État de Californie. Pour toute question ou pour plus d'informations, consultez notre site Web à www.garmin.com/prop65.

L'Edge ne contient aucune pièce réparable par l'utilisateur. En cas de problème avec votre appareil, portez-le chez un revendeur Garmin agréé pour le faire réparer.

Consultez toujours votre médecin avant de commencer ou de modifier tout programme d'exercice physique. Si vous êtes porteur d'un stimulateur électronique implanté, consultez votre médecin avant d'utiliser un moniteur de fréquence cardiaque.

Mise en garde

Évitez les situations potentiellement dangereuses suivantes sous peine de blessures ou de dégâts matériels.

Utilisez l'Edge uniquement comme une aide à la navigation. N'essayez pas d'utiliser l'appareil dans un autre but demandant une mesure précise de la direction, de la distance, de l'emplacement ou de la topographie. Ce produit ne devrait pas non plus être utilisé pour déterminer la proximité au sol pour la navigation aérienne.

Le Global Positioning System (GPS) est régi par le gouvernement des États-Unis, qui est seul responsable de sa précision et de sa maintenance. Ce système est sujet à des modifications pouvant influer sur la précision et la performance de tous les équipements GPS, notamment de l'Edge. Bien que l'Edge soit un système de navigation de précision, tout système de navigation peut être mal utilisé ou mal interprété et, par conséquent, devenir imprécis.

L'Edge, le moniteur de fréquence cardiaque et le capteur de vitesse et de cadence GSC10 sont des produits grand public, pas des appareils médicaux, et ils risquent de subir les interférences de sources électriques externes. Les relevés de fréquence cardiaque sont fournis à titre de référence uniquement et aucune responsabilité ne pourrait être acceptée pour les conséquences de tout relevé erroné.

Vous utilisez l'Edge à vos risques et périls. Pour réduire le risque de manipulation dangereuse, étudiez avec soin tous les aspects de ce manuel d'utilisation et veillez à bien les comprendre. Lorsque vous utilisez ce produit, comparez minutieusement les indications de l'Edge à toutes les sources de navigation disponibles, y compris les autres aides à la navigation (NAVAID), les signaux visuels, les diagrammes, etc. Pour plus de sécurité, tirez toujours au clair les contradictions avant de poursuivre la navigation.

Manuel d'utilisation de l'Edge

Garantie limitée

Ce produit Garmin est garanti contre tout défaut de matériel et de fabrication pendant une période d'un an à partir de la date d'achat. Au cours de cette période, Garmin remplacera ou réparera, à sa seule discrétion, tout composant devenu défectueux à la suite d'un usage normal. Une telle réparation ou un tel remplacement sera sans frais de pièces ou de main-d'oeuvre pour l'acheteur, à condition que ce dernier prenne à sa charge tous les frais de transport. Cette garantie ne couvre pas les défauts causés par une utilisation fautive ou abusive, un accident ou des modifications ou réparations non autorisées.

LES GARANTIES ET RECOURS CONTENUS DANS LES PRÉSENTES SONT EXCLUSIFS ET REMPLACENT TOUTE AUTRE GARANTIE EXPLICITE OU IMPLICITE OU STATUTAIRE, INCLUANT TOUTE RESPONSABILITÉ PROVENANT D'UNE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D'ADAPTATION À UN USAGE PARTICULIER, STATUTAIRE OU AUTRE. LA PRÉSENTE GARANTIE VOUS CONFÈRE DES DROITS LÉGAUX,

LESQUELS PEUVENT VARIER D'UN ÉTAT À L'AUTRE.

GARMIN NE POURRA EN AUCUN CAS ÊTRE TENUE POUR RESPONSABLE DES DOMMAGES ACCESSOIRES, SPÉCIAUX, INDIRECTS OU CONSÉCUTIFS, QU'ILS RÉSULTENT DE L'UTILISATION, DE LA MAUVAISE UTILISATION OU DE L'IMPOSSIBILITÉ D'UTILISER CE PRODUIT OU DE DÉFAUTS DU PRODUIT. Certains États interdisant l'exclusion ou la restriction des dommages particuliers ou accessoires, les restrictions susmentionnées pourront ne pas vous concerner.

Garmin se réserve le droit exclusif de réparer ou de remplacer l'appareil ou son logiciel ou encore d'offrir le remboursement complet du prix d'achat, à sa seule discrétion. UN TEL RECOURS CONSTITUE VOTRE SEUL ET UNIQUE RECOURS EN CAS DE VIOLATION DE LA GARANTIE.

Pour obtenir du service sous garantie, communiquez avec votre détaillant autorisé Garmin ou téléphonez à l'assistance technique Garmin pour obtenir les instructions d'envoi et un numéro d'autorisation de retour de marchandise.

Manuel d'utilisation de l'Edge

Annexe

(RMA). L'appareil doit être bien emballé, avec le numéro de suivi clairement indiqué sur l'emballage extérieur. L'appareil doit être envoyé, port payé, à un point de service de garantie Garmin. Une copie de l'original du justificatif d'achat est requise comme preuve d'achat pour les réparations sous garantie.

Télécopieur : 913/397.8282

Achats sur site de vente aux enchères : Les produits vendus par le biais de sites de ventes aux enchères ne peuvent faire l'objet d'aucune remise ou d'offre spéciale de la part de Garmin. Les confirmations d'enchères en ligne ne constituent pas une preuve pour vérification de garantie. Pour obtenir un service sous garantie, l'original ou une copie du reçu de vente provenant du détaillant d'origine est requis. De plus, Garmin ne remplacera pas les composants manquants de tout emballage acheté par le biais d'enchères en ligne.

Achats internationaux : Une garantie distincte est accordée par les distributeurs.

Manuel d'utilisation de l'Edge

Cette garantie est valable internationalement pour les appareils achetés en dehors des États-Unis. Cette garantie est fournie par le distributeur local du pays concerné, qui assure par ailleurs l'entretien local de votre appareil. Les garanties du distributeur ne sont valides que dans le secteur de distribution prévu. Les appareils achetés aux États-Unis ou au Canada doivent être retournés au centre de service Garmin du Royaume-Uni, des États-Unis, du Canada ou de Taïwan pour maintenance.

Le boîtier de l'Edge est fermé par des vis. Toute tentative d'ouverture du boîtier pour modifier l'appareil de manière quelconque annulera la garantie et risque de l'endommager de façon permanente.

Conformité à la réglementation de la FCC

L'Edge est conforme à la partie 15 des limites d'interférences de la FCC pour les appareils numériques de classe B POUR USAGE À DOMICILE OU AU BUREAU. Ces limites visent à fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle et sont plus strictes que les limites pour un environnement industriel.

Annexe

exigences « usage extérieur »

L'utilisation de cet appareil est soumise aux conditions suivantes : (1) Cet appareil ne doit pas causer d'interférences nuisibles et (2) cet appareil doit accepter toute interférence reçue, y compris des interférences risquant de causer un fonctionnement indésirable.

Cet équipement génère, utilise et peut émettre de l'énergie haute fréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Toutefois, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si l'équipement engendre des interférences nuisibles à la réception radio ou télévisuelle, ce qui peut être déterminé en le mettant successivement hors et sous tension, l'utilisateur est encouragé à tenter d'y remédier en ayant recours à l'une des mesures suivantes :

• Réorientez ou déplacez l'antenne réceptrice.

Augmentez la distance entre l'équipement et le récepteur. - Branchez l'appareil sur une prise ou un circuit d'alimentation différents de ceux de l'appareil récepteur. - Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

L'Edge ne contient aucune pièce réparable par l'utilisateur. Les réparations doivent uniquement être confiées à un centre de service autorisé Garmin. Les réparations ou modifications non autorisées risquent de produire des dommages irréversibles à l'appareil et d'annuler la garantie et votre droit d'utiliser cet appareil dans le cadre des règlementations de la partie 15.

Contrat de licence du logiciel

EN UTILISANT L'EDGE, VOUS ACCEPTEZ D'ÊTRE LIÉ PAR LES TERMES ET LES CONDITIONS DU CONTRAT DE LICENCE SUIVANT. LISEZ-LE ATTENTIVEMENT.

Garmin vous accorde une licence limitée d'utilisation du logiciel installé dans cet appareil (le logiciel) sous forme exécutable binaire durant le fonctionnement normal du produit. Le titre, les droits de propriété et les droits de propriété intellectuelle dans le logiciel demeurent la propriété de Garmin.

Vous prenez acte que le logiciel est la propriété de Garmin et est protégé par les lois de droits d'auteur des États-Unis et les traités internationaux de protection des droits d'auteur. Vous reconnaissez par ailleurs que la structure, l'organisation et le code du logiciel sont des secrets commerciaux précieux de Garmin et que le logiciel sous forme de code source demeure un secret commercial précieux de Garmin

décompiler, désassembler, modifier, désosser ou réduire en une forme lisible par l'homme le logiciel ou toute partie de celui-ci, ni de créer d'œuvres dérivées basées sur le logiciel exporter ni réexporter le logiciel dans un pays en violation des lois de contrôle d'exportation des États-Unis.

Manuel d'utilisation de l'Edge

Index

accessoires 69

aimant de pédale 17

aimant de rayon 17

alertes 24

cadence 27

distance 24

temps 24

vitesse 25

Alertes de vitesse 25

altimetre 75

Altimètre barométrique 75

appariment 73

battery

GSC10 81

ion-lithium 6

moniteur de

fréquence

cardiaque 81

recharge 6

replacement 81

Batterie, recharge 6

boutons 8

cadence

alertes 27

capteur 20

entraînement 75

icone 9

caractéristiques

techniques 78

carte 46

zoom 46, 75

champs, données 53, 63

Contacter Garmin.

contraste 21, 56

écrans, configuration 12

Edge, configuration 12

Edge, réinitialisation 9

Enregistrement intelligent 62

Enregistrement intelligent, données 62

enter (entrée), bouton 9

entraînement, fonctions 22

Entraînements 30

Entraînements avancés 34

Création 35, 39

démarrage 37

modification 38

entraînements à

intervals 33

entrainements

rapides 30

étanche 78

Flèches vers le haut et le bas, boutons 9.

format d'heure 58

fréquence cardiaque

alerte 26

icône 9

zones 26, 70

fréquence cardiaque

maximum 60

fuseau hora 58

definlion 19

Pile, remplacement.

heure d'ete 58

historique

affichage 42

Circuits, affichage 43

Suppression 44, 45

totaux 45

historique, affiche 42

icône, satellite 9

icône, temps 9

icones 9

installation

Edge 10

GSC10 16

moniteur de

fréquence

cardiaque 14

itinéraires 49

creation 49

recherche 50

suppression 51

langue 55

moniteur de fréquence

cardiaque

appariement 15, 73

données, affichage 70

Pile, remplacement 81

Positionnement

navigation 46

Nettoyage et entretien

Numéro de série

Pages personnalisées 53

parcours 39

creation 39

démarrage 40

modification 40

suppression 41

pause automatique

circuit 22

pause automatique

chronomètre 22

pile, icone 9

positions 47

marquage 47

modification 49

navigation 47

recherche 47

suppression 49

produit, enregistrement 80

profil d'utilisateur,

definition 19

réinitialisation, bouton 8

rétro-éclairage 21, 56

mise sous et hors tension

tension 8

routes 39, 49

Satellite, page 51

Sécurité, consignes

Manuel d'utilisation de l'Edge

Index

signaux satellites

acquisition 13

stockage 77

temps

modification 58

Temps de repos : 22 minutes.

tonalités 55

USB 6,77

Utilisation à l'intérieur.

Virtual Partner 28

Zones et alertes 59

de vitesse 25

Pour obtenir des mises à jour du logiciel (outre les données de carte) durant toute la vie de vos produits Garmin, consultez le site Web Garmin www.garmin.com.

Garmin

© Copyright 2005-2006 Garmin Ltd. ou ses filiales

Numéro de référence 190-00580-90 Rév. B
