MODE D'EMPLOI Elite XA73 S24F2S1 TCL
Ce manuel d'instructions contient des informations importantes et des recommendations que nous vous demandons de respecter pour obtenir lesassageurs résultats du climatiseur.
Merci une fois de plus.
CONTENU
INTRODUCTION AUX RÉFRIGÉRANTS R32&R290
PRECAUTIONS DE SECURITE 2
NOMS DES PIECES 5
AFFICHAGE DE L'UNITE INTÉRIEURE 6
FONCTION D'URGENCE ET FONCTION DE REDÉMARRAGE AUTOMATIQUE
TELECOMMANDE 8
MODE D'EMPLOI 12
INSTALLATION MANUEL 21
ENTRETIEN 34
DÉPANNAGE 35
INSTRUCTIONS POUR L'ENTRETIEN 36
FR
Conformément à la politique d'amélioration continue des produits de la société, les caractéristiques esthétiques et dimensionnelles, les données techniques et les accessoires de cet apparil peuvent être modifiés sans préavis.
INTRODUCTION AUX RÉFRIGÉRANTS R32&R290
Introduction aux réfrigérants R32&R290
Les fluides frigorigènes utilisés pour les climatiseurs sont les hydrocarbures écologiques R32 et R290. Les deux types de réfrigerants sont combustibles et inodores. De plus, ils peuvent brûler et exploser sous certaines conditions. Cependant, il n'y aura aucun risque de brûlle et d'explosion si vous respectez le tableau suivant pour installer votre climatiseur dans une piece avec une surface appropriée et l'utiliser correctement.
Par rapport aux réfrigerants ordinaires, les Réfrigerants R32 et R290 sont respectueux de l'environnement et ne détruisent pas la sphère d'ozone et que leurs valeurs d'effet de serre sont également très faibles.
Demandes de surface de piece pour climatiseur avec Refrigerant R32 et R290
| Réfrigerants Capacité (Btu) Superficie de chambre | |
| R32 | 9 K Au dessus de 4m2 |
| 12 K Au dessus de 4 m2 |
| 18 K Au dessus de 15 m2 |
| 22K/24K Au dessus de 25 m2 |
| R290 | 9 K Au dessus de 10 m2 |
| 12 K Au dessus de 13 m2 |
| 18 K Au dessus de 15 m2 |
| 22K/24K Au dessus de 30 m2 |
Avertissements
- Veuillez dire le manuel avant l'installation, l'utilisation, l'entretien.
- N'utilisez pas de moyens pour accelerer le processus de dégivrage ou pour nettoyer, autres que ceux recommendés par le fabricant.
- Ne percez pas et ne brûlez pas l'appareil.
- L'appareil doit être stocké dans une piece sans sources de fonctionnement continu (par exemple : flames nues, un apparéil à gaz d'allumage en fonctionnement ou un radiateur électrique en fonctionnement.)
- Veuillez contacter le centre de service après-vente le plus proche si un entretien est nécessaire. Au moment de l'entretien, le personnel d'entretien doit se conformer strictement au manuel d'utilisation fourni par le fabricant correspondant et il est interdit à tout non-professionnel d'entretenir le climatiseur.
Il est nécessaire de respecter les dispositions des lois et reglementations nationales relatives au gaz.
- Il est nécessaire d'évacuer le réfrigérant du système lors de l'entretien ou de la mise au rebut d'un climatiseur.
| A | | i | |
| Avertissement : Combustible et Dangereux | Lire le manuel d'utilisation Lire | le manuel d'installation Lire le manuel d'entretien |
RÉGLES DE SECURITÉ ET RECOMMANDATIONS POUR L'INSTALLATEUR
Lisez ce guide avant d'installer et d'utiliser l'appareil.
Lors de l'installation des unités interieure et extérieure, l'accès à la zone de travail doit être interdir aux enfants. Des accidents imprévisibles pourraient se produit.
Assurez-vous que la base de l'unité extérieure est solidement fixée.
Vérifiez que l'air ne peut pas entraîr dans le système de réfrigerant et vérifie s'il y a des fuites de réfrigerant lors du déplacement du climatiseur.
Effectuez un cycle de test après l'installation du climatiseur et enregistrez les données de fonctionnement.
Les valeurs nominales du fusible installé dans l'unité de contrôle intégrée sont T 5A / 250V.
L'utilisateur doit protégger l'unité interieure avec un fusible de capacité adaptée au courant d'entrée maximum ou avec un autre dispositif de protection contre les surcharges.
Assurez-vous que la tension secteur correspond à cette indiquée sur la plaque signaétique. Gardez l'interrupteur ou la fiche d'alimentation propre. Insérez la fiche d'alimentation correctement et fermement dans la prise, évitant ainsi le risque d'électrocution ou d'incendie du à un contact insuffisant.
Vérifiez que la prise est adaptée à la fiche, sinon faites changer la prise.
L'appareil doit être équipé de moyens de déconnexion du réseau d'alimentation ayant une séparation des contacts sur tous les pôles qui assurent une déconnexion complète dans des conditions de surtension de catégorie III, et ces moyens doivent être incorpores dans le câblage fixe conformément aux règles de câblage.
Le climatiseur doit etre instalé par des professionnels ou des personnes qualifiées.
N'installez pas l'appareil à moins de 50 cm de substances inflammables (alcool, etc.) ou de recipients sous pression (par exemple bombes aerosols).
Si I'appareil est utilisé dans des zones sans possibilité de ventilation, des précautions doivent être prises pour éviter que des fuites de gaz réfrigerant ne restent dans l'environnement et ne créé un risque d'incendie.
Les matériaux d'emballage sont recyclables et doivent être jets dans des poubelles séparées. Apportez le climatiseur à la fin de sa durée de vie utile à un centre de collecte de déchets spécial pour élimination.
N'utilisez le climatiseur que conformément aux instructions de ce livre. Ces instructions ne sont pas destinées à couvir toutes les conditions et situations possibles. Comme pour tout apparéil electroménager, le bon sens et la prudence sont donc toujours recommendés pour l'installation, le fonctionnement et l'entretien.
L'appareil doit être installé conformément aux réglementations nationales en vigueur.
Avant d'acceder aux bornes, tous les circuits de puissance doivent etre déconnectés de l'alimentation.
L'appareil doit être installé conformément aux réglementations nationales en matière de câblage.
Cet apparéil peut être utilisé par des enfants à partir de 8 ans et plus et des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances s'ils ont reçu une surveillance ou des instructions concernant l'utilisation de l' apparéil en toute sécurité et complrennent les dangers encourus. Les enfants ne doivent pas journé avec l' apparéil. Le nettoyage et l'entretien par l'utilisateur ne doit pas été effectuels par des enfants sans surveillance.
RÉGLES DE SECURITÉ ET RECOMMANDATIONS POUR L'UTILISATEUR
N'essayez pas d'instructor le conditionneur seul ; toujours contacter le personnel technique spécialisé.
Le nettoyage et l'entretien doivent etre effectues par du personnel technique specialise.Dans tous les cas, debranchez I'appareil du reseau electrique avant d'effectuer tout nettoyage ou entretien.
Assurez-vous que la tension secteur correspond à cette indiquée sur la plaque signaétique. Gardez l'interrupteur ou la fiche d'alimentation propre. Insérez la fiche d'alimentation correctement et fermement dans la prise, évitant ainsi tout risque d'électrocution ou d'incendie du à un contact insuffisant.
Ne débranchez pas la prise pour éteindre l'appareil lorsqu'il est en marche, car cela pourrait creer une étincelle et provoquer un incendie, etc.
Cet apparéil a été concu pour la climatisation d'environnements domestiques et ne doit pas être utilisé à autres fins, telles que le séchage de vêtements, le refroidissement d'aliments, etc.
Les matériaux d'emballage sont recyclables et doivent être jetés dans les poubelles séparées. Apportez le climatiseur à la fin de sa durée de vie utile à un centre de collecte des déchets spéciaux pour l'élimination.
Utilisez toujours l'appareil avec le filtré à air monté. L'utilisation du conditionneur sans filtré à air pourrait provoquer une accumulation excessive de poussière ou de déchets sur les parties internes de l'appareil avec d'eventuelles pannes ultérieures.
L'utilisateur est responsable de faire installer l'appareil par un technicien qualifie, qui doit vérifier qu'il est mis à la terre conformément à la législation en vigueur et insérer un disjoncteur magnetothermique.
Les batteries de la télécommande doivent etre recyclées ou eliminées correctement. Elimination des batteries usagées --- Veuillez jeter les batteries avec les déchets municipaux triés au point de collecte accessible.
Ne restez jamais directement exposé au flux d'air froid pendant une longue période. L'exposition directe et prolongée à l'air froid peut être dangereuse pour la santé. Des précautions particulières doivent être prises dans les pieces ou se trouvent des enfants, des personnes âgées ou malades.
Si l'appareil dégage de la fumée ou une odeur de brûlé, coupez immédiatement l'alimentation électrique et contactez le Service ÀpRES-Vente.
L'utilisation prolongée de l'appareil dans de telles conditions pourrait provoquer un incendie ou une électrocution.
Ne confiez les réparations qu'a un service après-vente agréedu fabricant. Une réparation incorrecte pourrait exposer l'utilisateur a un risque d'electrocution, etc.
Décrochez l'interrupteur automatique si vous prévoyez de ne pas utiliser l'appareil pendant une longue période. La direction du flux d'air doit être correctement régée.
Les volets doivent être diriges vers le bas en mode chauffage et vers le haut en mode refroidissement.
N'utilise le climatiseur que conformément aux instructions de ce livre. Ces instructions ne visent pas a couvir toutes les conditions et situations possibles.
Comme pour tout apparéil électroménager, le bon sens et la prudence sont donc toujours recommandés pour l'installation, le fonctionnement et l'entretien.
Assurez-vous que l'appareil est débranché de l'alimentation électrique lorsqu'il restera inopérant pendant une longue période et avant d'effectuer tout nettoyage ou entretien.
La selection de la température la plus appropriée peut éviter d'endommager l'appareil.
RÉGLES DE SECURITÉ ET INTERDICTIONS
Ne pliez pas, ne tirez pas et ne comprimez pas le cordon d'alimentation car cela pourrait l'endommager. Les chocs électriques ou les incendies sont probablement dus à un cordon d'alimentation endommagé. Seul le personnel technique spécialise doit replacer un cordon d'alimentation endommagé.
N'utilisez pas d'extensions ou de modules groupés.
Ne touchez pas l'appareil si vous etes pieds nus ou si des parties du corps sont mouillées ou humides.
N'obstruez pas l'entrée ou la sortie d'air de l'unité interieure ou extérieure. L'obstruction de ces ouvertures entraine une réduction de l'efficacité de fonctionnement du conditionneur avec d'eventuelles pannes ou dommages conséquents.
Ne modifie en rien les caractéristiques de l'appareil.
N'installez pas l'appareil dans des environnements ou l'air pourrait contérer du gaz, de l'huile ou du soufre ou a proximé de sources de chaleur.
Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacities physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles n'aient reçu une supervision ou des instructions concernant l'utilisation de l' apparéil par une personne responsable de leur sécurité.
Ne laisses pas les fenêtres ou les portes ouvertes trop longtemps lorsque le climatiseur fonctionne.
Ne dirigez pas le flux d'air vers des plantes ou des animaux.
Une longue exposition directe au flux d'air froid du climatiseur pourrait avoir des effets négatifs sur les plantes et les animaux.
Ne mettez pas le conditionneur en contact avec de I'eau.
L'iso1ation electrique pourrait etre endommagée et provoquer ainsi une ectrocution.
Ne grimpez pas et ne placez aucun objet sur l'unité extérieure
N'insérez jamais un baton ou un objet similaire dans l'appareil. Cela pourrait cause des blessures.
Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. Si le cordon d'alimentation est endommage, il doit être remplaced par le fabricant, son agent de service ou des personnes de qualification similaire afin d'éviter tout danger.

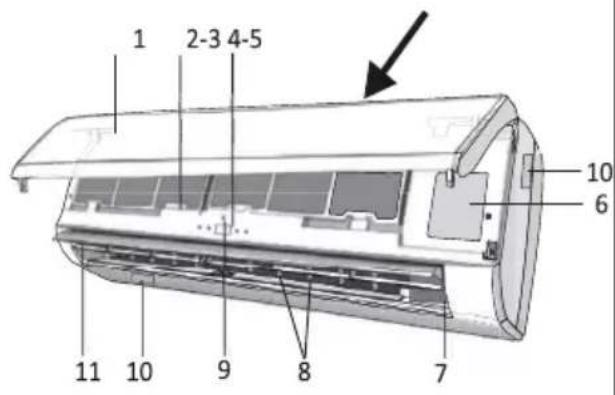

NOMS DES PIECES
UNITE INTÉRIEURE
| Non. | Description |
| 1 | Panneau avant |

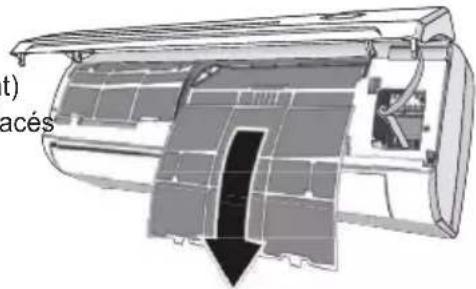

| 2 | Filtre à air |
| 3 | Filtre en option (si installé) |
| 4 | Affichage LED |
| 5 | Récepteur de signaux |
| 6 | Couvercle du bornier |
| 7 | Générateur d'ioniseur (si installé) |
| 8 | Déflecteurs |
| 9 | Bouton d'urgence |
| 10 | Étiquette signalétique de l'unité interieure (Position du manche en option) |
| 11 | Grille de direction du flux d'air |
| 12 | Télécommande |
UNITE INTÉRIEURE
UNITE EXTERIEURE
| DescriptionNon. |
| 13 | Grille de sortie d'air |
| 14 | Plaque signalétique de l'unité extérieure |
| 15 | Couvercle du bornier |
| 16 | Robinet de gaz |
| 17 | Vanne liquide |
UNITE EXTERIEURE
Remarque: Les figures ci-dessus ne sont destinées qu'à être un simple schéma de l'appareil et peut
| Non. Dirigé Une fonction | | | |
| 1 | DORMIR | © | Mode veille |
| 2 | Affichage de la température (si présente)/Code d'erreur | 88 | (1) S'allume pendant le fonctionnement de la minuterie lorsque le climatiseur est opérationnel (2) Affiche le code de dysfonctionnement lorsqu'un défaut se produit. |
| 3 | MINUTEUR | © | S'allume pendant le fonctionnement de la minuterie. |
La forme et la position des interrupteurs et voyants peuvent être différentes selon les modèles, mais leur fonction est la même.
FR
Fonction d'urgence
Si la télécommande ne fonctionne pas ou si une maintenance est nécessaire, procededez comme suit: Ouvrez et soulevez le panneau avant jusqu'à un angle pour atteindre le bouton d'urgence.
Pour le modele de chauffage, appuyez sur le bouton d'urgence pour la première fois, l'unité fonctionnera en mode COOL. Appuyez une deuxième fois dans les 3 secondes, l'appareil fonctionnera en mode HEAT.
Appuyez une troisième fois après 5 secondes, l'appareil s'éteindra.
Pour le modele de refroidissement uniquement, appuyez sur le bouton d'urgence pour la première fois, l'unité fonctionnera en mode COOL. Appuyez a nouveau, l'appareil s'eteindra.
Fonction de redémarrage automatique
L'appareil est préné glé avec une fonction de rédémarrage automatique. En cas de coupure de courant soudaine, le module mémorise les conditions de réglage avant la coupure de courant. Lorsque le courant est rétabli, l'appareil rédémarre automatiquement avec les réglages précédents conservés par la fonction de mémoire.
Le bouton d'urgence est situé sur le couvercle de l'E-box de l'unité sous le panneau avant.
La forme et la position du bouton d'urgence peuvent être différentes selon le modele, mais leur fonction est la même.
Pour les modèles ON/OFF Pour les modèles d'onduleur
FR
TÉLECOMMANDE
Pour les modèles ON/OFF
| Non. | Boutons | Une fonction |
| 1 | ① | Pour allumer/éteindre le climatisationur |
| 2 | VENT DOUX | Pour activer la fonction Vent doux. |
| 3 | De cette façon | Pour sélectionner le mode de fonctionnement : AUTO, COOL, DRY, FAN, HEAT. |
| 4 | (TEMP HAUT) | Pour augmenter la température de réglage, rallongez le temps dans le réglage TIMER. |
| 5 | (DN TEMPORAIRE) | Pour diminuier la température de réglage, réduisez le temps dans le réglage TIMER. |
| 6 | ⓪ | Pour régler la direction du flux d'air verticalément (facultatif). |
| 7 | ⓹ | Pour régler la direction du flux d'air horizontally. |
| 8 | VENTILATEUR | Pour régler la vitesse du ventilateur : auto, muet, bas, moyen-bas, moyen, moyen-élevé, élevé. Turbo |
| 9 | JE RESSENS | Pour activer la fonction I FEEL |
| 10 | JE RÉGLE | Pour activer la fonction de I SET |
| 11 | Turbo. | Pour activer/désactiver le mode TURBO |
| 12 | GEN | Pour activer/désactiver le mode GENERATOR |

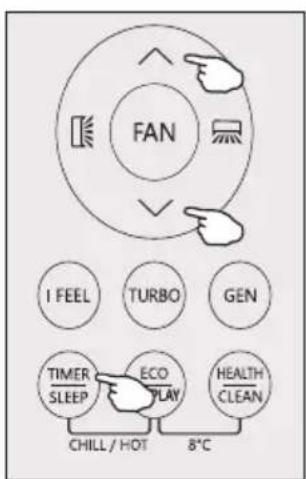

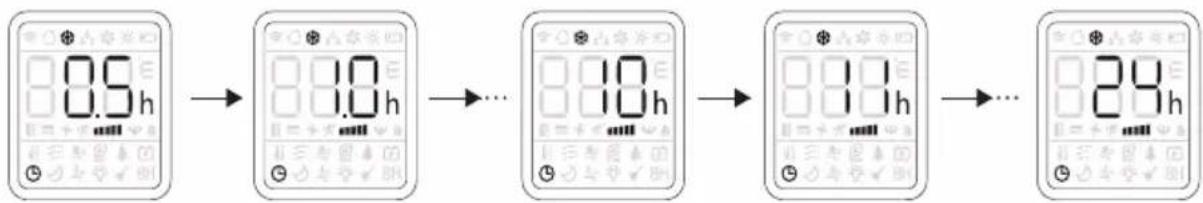

| 13 | MINUTERIE/VEILLE | Pour activer/désactiver la fonction TIMER et le mode SLEEP |

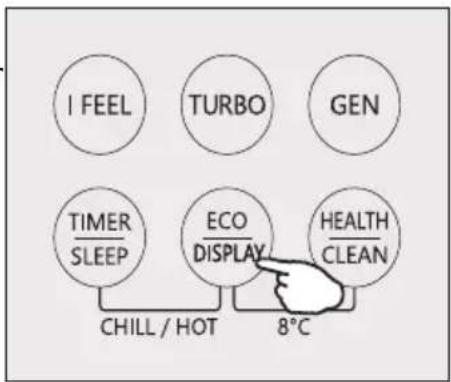

| 14 | ÉCO/AFFICHAGE | Pour activer/désactiver le mode ECO et l'éclairage de l'écran LED |

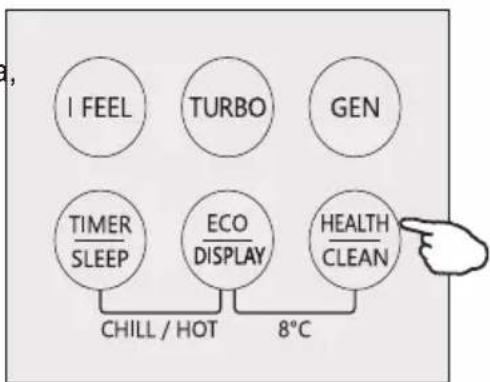

| 15 | SANTÉ/PROPRETÉ | Pour activer/désactiver la fonction HEALTH et la fonction Auto Clean. |

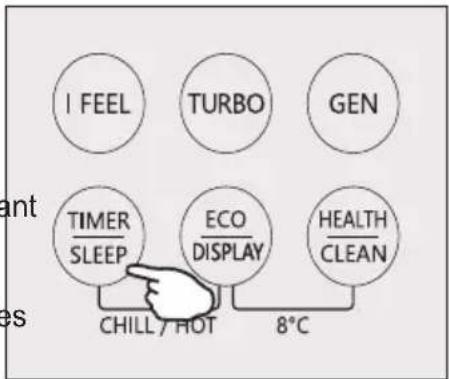

| 16 | MINUTERIE/VEILLE + (ECO/AFFICHAGE) | Pour activer/désactiver les fonctions CHILL WIND et HOT WIND. |
| 17 | ECO/AFFICHAGE + (SANTÉ/PROPRE) | Pour activer/désactiver les fonctions CHILL WIND et HOT WIND. |
| 18 | (∼ √+ | Pour activer la fonction de verrouillage infant, appuyez sur ∧ e t boutons ensemble pendant plus de 3 secondes. |
L'affichage et certaines fonctions de la télécommande peuvent varier selon le modele.
La forme et la position des boutons et des indicateurs peuvent varier selon le modele, mais leur fonction est la meme.
L'appareil confirme la bonne réception de chaque bouton par un bip.
Il se peut que certaines fonctions ne convennent pas à votre climatiseur, vous entendrez un bip lorsque vous appuyez sur ces boutons, mais le climatiseur ne répond pas, nous exprimons nos excuses.
TÉLÉCOMMANDE

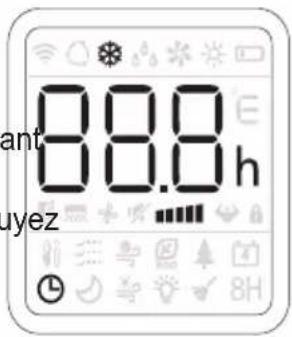

AFFICHAGE de la télécommande, signification des symboles sur l'écran à cristaux liquides
| Non. | Symboles | Sens |
| 1 | ○ | Indicateur MODE AUTO |
| 2 | ※ | Indicateur de MODE DE REFROIDISSEMENT |
| 3 | △○ | Indicateur de MODE SEC |
| 4 | ※ | Indicateur de MODE VENTILATEUR |
| 5 | ※ | Indicateur MODE CHAUFFAGE |
| 6 | □ | Indicateur de batterie |
| 7 | 888h | Indicateur TEMPERATURE/ HORLOGE |
| 8 | ○○ | Indicateur FLAP SWING (débit d'air) |
| 9 | % | Voyant MUTE |
| 10 | ●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●● | Indicateur de VITESSE DU VENTILATEUR |
| 11 | (Ou Alors) | Voyant VENTILATEUR AUTOMATIQUE |
| 12 | ○ | Indicateur TURBO |
| 13 | ○ | Indicateur CHILI ROCK |
| 14 | ○○ | Indicateur JE RESSENS |
| 15 | ○○○ | Indicateur VENT DouX |
| 16 | ○○ | Voyant VENT FRAIS |
| 17 | ○○○ | Indicateur ÉCO |
| 18 | ○ | Voyant HEALTHY |
| 19 | ○○ | Indicateur de MODE GÉNÉRATEUR |
| 20 | ○○ | Voyant MINUTERIE |
| 21 | ○○ | Indicateur MODE VEILLE |
| 22 | ○○○ | Indicateur de VENT CHAUD |
| 23 | ○○ | Voyant DISPLAY LIGHT |
| 24 | ○○○ | Indicateur de fonction CLEAN |
| 25 | 8H | Indicateur de fonction de chauffage 8°C |
FR
REMOTE CONTROLLER
Remplacement des piles
Retirez la plaque du couvercle de la pile à l'arrière de la télécommande en la faisant glisser dans le sens de la flèche.
Installez les piles dans le sens (+ et -) indiqué sur la télécommande.
Réinstallé le couvercle de la batterie en le faisant glisser en place.
Utilisez 2 piles LRO 3 AAA (1,5 V). N'utilisez pas de piles rechargeables. Remplacez les anciennes piles par des neuves du même type lorsque l'affichage n'est plus lisible.
Ne jetez pas les piles avec les déchets municipaux non triés. La collecte de ces déchets séparément pour un traitement spécial est nécessaire.
Recommendations pour l'emplacement et l'utilisation du support de télécommande (si present). La télécommande doit etre conservee dans un support mural.
MODE D'EMPLOI
L'air aspiré par le ventilateur entre par le grill et passé à travers le filtr, puis il est refroidi/deshumidifié ou chauffé à travers l'échangeur de chaleur.
La direction de la sortie d'air est motorisée de haut en bas par des volets, et déplacee manuellement à droite et à gauche par les deflecteurs verticaux, pour certains modèle, les deflecteurs verticaux peuvent également être contrôlés par un moteur.
Allumer/eteindre le climatiseur
Appuie sur le bouton pour
allumer ou eteindre le climatiseur.
La fonction de refroidissement permet au climatiseur de refroidir la piece tout en réduisant l'humidité de l'air.
Pour activer la fonction de refroidissement ( COOL ) , appuyez sur le bouton jusqu'à ce que le symboleapparaisse surl'affichage
Avec le bouton ou alors régler une température inférieure à celle de la pierce.
FR
MODE D'EMPLOI
MODE CHAUFFAGE
La fonction de chauffage permet au climatiseur de chauffer la piece.
Pour activer la fonction de chauffage (HEAT), appuyez sur le bouton MODE jusqu'à ce que le symboleapparaisse sur l'écran.
Avec le bouton ou alorségler une température supérieure à celle de la pierce.
En mode CHAUFFAGE, l'appareil peut activer automatique un cycle de dégivrage, indispensable pour nettoyer le givre du condenseur afin de retrouver sa fonction d'échange thermique. Cette procédure dure généralement de 2 à 10 minutes. Pendant le dégivrage, le ventilateur de l'unité interieure s'arrête.
Après le dégivrage, il repasse automatiquement en mode CHAUFFAGE.
MODE SEC
Cette fonction réduit l'humidité de l'air pour rendre la piece plus comfortable.
Pour régler le mode DRY, appuyez sur MODE jusqu'à ce que apparaisse à l'écran. Une fonction automatique de préRéglage est activée.
MODE VENTILATEUR (pas le bouton FAN)
Mode ventilateur, ventilation d'air uniquement.
Pour régler le mode FAN, appuyez sur MODE jusqu'à ce qui s'affiche à l'écran.
MODE AUTOMATIQUE
Mode automatique.
Pour régler le mode AUTO, appuyez sur MODE jusqu'à ce que s'affiche à l'écran.
En mode AUTO, le mode de fonctionnement sera regle automatiquement en fonction de la temperature ambiente.
MODE D'EMPLOI
Modifier la vitesse du ventilateur
Appuyez sur le bouton FAN pour régler la vitesse du ventilateur en marche, il peut être régle sur la vitesse AUTO/ MUTE/ LOW/MID-LOW/ MID/ MID-HI/ HIGH/TURBO.
CONTRÔLÉ DU DÉBIT D'AIR
- Débit d'air normal à 4 voies (vertical et horizontal):
(1) Presse pour activer les volets horizontally pour oscillator de haut en bas. Appuyez à nouveau pour arreter le mouvement de balancement à l'angle actuel.
(2) Presse pour activer les déflecteurs verticaux pour oscillator de gauche à droite. Appuyez à nouveau pour arrêté le mouvement de balancement à l'angle actuel.
- Débit d'air précis vectoriel
(1) Appuyez suref maintenez pendant 1s, il ira dans le flux d'air vectoriel horizontal, vous pouvez selectionner un petit angle de pivotement que vous voulez :
$$
\mathbb {I} ^ {\prime} \rightarrow \mathbb {I} ^ {\prime} \rightarrow \mathbb {I} ^ {-} \rightarrow \mathbb {I} \rightarrow \mathbb {I} ^ {\prime} \rightarrow \mathbb {I} ^ {\prime}
$$
Arretez la selection pendant 5 s, appuyez a nouveau sur, quittez le flux d'air précis vectoriel horizontal.
(2)Appuyez sup et maintenez pendant 1s, il ira dans le flux d'air vectoriel vertical :
$$
\text {尸} \rightarrow \text {尸} \rightarrow \text {尸} \rightarrow \text {气} \rightarrow \text {气} \rightarrow \text {气} \rightarrow \text {气} \rightarrow \text {气} \rightarrow \text {尺}
$$
Arreter la selection pendant 5 s, appuyer sur encore une fois, quitterze le flux d'air précis vectoriel vertica
- Si les défecteurs verticaux sont positionnés manuellement qui sont placés sous les volets, ils sont autorisés à déplacer le flux d'air directement vers la croite ou vers la gauche.
Ce réglage doit être effectué lorsque l'appareil est établi.
Ne positionnez jamais les volets manuelle, de mecanisme delicat pourrait etre gravement endommagé!
Ne mettez jamais les doigts, des bâtons ou d'autres objets dans les orifices d'entrée ou de sortie d'air.
Un tel contact accidentel avec des pieces sous tension peut provoquer des dommages ou des blessures imprévisibles.
| Le Mouvement "clap" | Société movementalet |
| Déflecteurs verticaux | Déflecteurs verticaux |
| Volet horizontal | Ailes horizontales |
FR
MODE D'EMPLOI
VENT DouX (Optionnel)
Dans ce mode, l'appareil fermera ses persiennes verticales, l'air circule à travers les trous des persiennes, la pierce est fraîche mais sans vent.
Appuyez brievement sur le bouton GENTLE WIND s'affiche à l'écran et l'appareil fonctionnera en mode VENT DOUX. Appuyez à nouveau pour l'annuler.
REMARQUE:
La fonction vent doux est disponible uniquement en mode REFROIDISSEMENT.
Fonction JE SENS
JE RESSENS
Appuyez sur le bouton I FEEL pour activer la fonction, le apparaître sur l'affichage à distance.
Recommencez pour désactiver cette fonction.
Cette fonction permet à la télécommande de mesurer la température à son emplacement actuel et de l'envoyer signal au climatiseur pour optimier la température autour de vous et assurer le comfort. Il se désactivera automatiquement 2 heures plus tard.
Fonction Turbo
Pour activer la fonction turbo, appuyez sur le bouton TURBO et apparaitra à l'écran.
Appuyez à nouveau pour annuler cette fonction.
En mode COOL/HEAT, lorsque vous Sélectionnez la fonction TURBO, l'appareil fonctionnera en refroidissement rapide/chauffage rapide avec la vitesse de ventilation la plus élevé.
MODE D'EMPLOI
MODE GÉNÉRATEUR (Optionnel)
Gréace au mode GEN, vous pouvez désirir le niveau actuel de l'unité. Il y a trois niveaux (L1, L2, L3) dans ce mode, et le cou augmente à son tour.
Pour activer la fonction GEN, appuyez sur le bouton GEN et le niveau de courant de l'unité effectuera un cycle comme ci-dessous ARRET L3 L2 L1
Courant de fonctionnement (% du courant nominal): L1: 30%, L2: 50%, L3: 70%
Pour annuler cette fonction, appuyez sur GEN jusqu'à ce que le code OF s'affiche à l'écran.
MODEVEILLE
Préroglage du programme de fonctionnement automatique.
Appuyez sur le bouton SLEEP et maintenez-le enforcé pendant 2 secondes pour activer le mode veille, et apparait sur l'écran.
Appuyez à nouveau et maintenez enforcé pendant 2 secondes pour annuler ce mode.
En mode veille, le climatiseur ajustera automatiquement la température et la vitesse du ventilateur pour rendre la piece plus comfortable pendant la nuit.
Après 10 heures de fonctionnement en mode veille, le climatiseur reviendra au mode de réglage précédent.
MODE ÉCOLOGIQUE
Dans ce mode, l'appareil règle automatiquement le fonctionnement pour economiser de l'énergie.
Appuyez sur le bouton ECO, les'affiche a l'écran et l'appareil fonctionnera en mode ECO. Appuyez a nouveau pour l'annuler.
REMARQUE:
La fonction ECO est disponible dans les modes FROID et CHAUD.
MODE D'EMPLOI
Lumière d'affichage LED ON/OFF
Appuyez sur le bouton DISPLAY et maintenez-le enforcé pendant 2 secondes pour allumer/éteindre l'éclairage interieur de l'écran LED.
Fonction SANTÉ (en option)
Appuyez sur le bouton HEALTH pour activer / quitter les fonctions de santé telles que le générateur d'ions / le plasma, etc.
Remarque: La fonction Santé n'est pas disponible lorsque le climatiseur est étant.
Fonction SELF-CLEAN (en option)
- Cette fonction aide à éliminer la saleté accumulée, les bacteries, etc. de l'évaporateur.
- Éteignez le climatiseur, appuyez sur le bouton "CLEAN" pour entrer cette fonction et il affichera "CL" sur l'affichage de l'unité interieure.
- Cette fonction durera environ 30 minutes et se terminera automatiquement. Vous entendrez 2 bips lorsqu'elle sera terminée ou annulée.
4.II est normal qu'il y ait du bruit pendant ce processus de fonctionnement, car les matieres plastiques se dilatent avec la chaleur et se contractent avec le froid.
- Nous suggérons d'utiliser cette fonction dans les conditions ambiantes suivantes pour éviter certaines fonctions de protection de sécurité.
| Unité intérieure | Température < 30°C |
| Unité extérieur | 5°C < Température < 30°C |
6.Nous suggerons d'utiliser cette fonction une fois tous les 3 mois.
MODE MINUTERIE DÉSAC TIVER LA MINUTERIE
MINUTEUR
Pour régler l'extinction automatique du climatiseur.
Avec le courant alternatif allumé, appuyez surle
bouton Minuterie, puis utilisez les touches et boutons pour regler la durée avant que le courant alternatif ne
Remarque : Pour annuler la fonction définie, appuyez à nouveau sur le bouton TIMER.
Remarque: En cas de mise hors tension, il est nécessaire de régler à nouveau TIMER OFF
MODE MINUTERIE RÉGLER LA MINUTERIE SUR
MINUTEUR
Pour régler l'allumage automatique du climatiseur.
Lorsque le courant alternatif est eteint, appuyez sur le
bouton Minuterie et utilisez le et pour regler la durée souhaitatione avant la mise en marche du climatiseur.
Appuyez à nouveau sur le bouton de la minuterie pour démarrer le compte à rebours.
Remarque: Pour annuler la fonction de minuterie, appuyez à nouveau sur le bouton TIMER.
Remarque: En cas de coupure de courant, il est nécessaire de régler à nouveau TIMER ON
MODE D'EMPLOI
Fonction vent froid/vent chaud (en option)
- En mode refroidissement, appuyez à la fois sur les boutons TIMER/SLEEP et ECO/DISPLAY et maintenez-les enfoncés pendant 2 s pour activer la fonction vent froid.
- En mode chauffage, appuyez à la fois sur les boutons TIMER/SLEEP et ECO/DISPLAY et maintenez-les enforcés pendant 2 secondes pour activer la fonction vent chaud.
3.Appuyez à la fois sur les boutons TIMER/SLEEP et ECO/DISPLAY et maintenez-les enforcés pendant 2 secondes pour quitter la fonct vent froid ou vent chaud.
8^ Cfonction de chauffage (en option)
8H
1.Appuyez à la fois sur les boutons ECO/DISPLAY et HEALTH/C et maintenez-les enforcés pendant 2 secondes pour activer le chauffage 8^
2. Si le climatiseur est en veille, cette fonction permet au climatisation demarrer automatiquement le chauffage lorsque le la température interieure est égale ou inférieure à 8^ , il revienda en veille si la température est égale ou supérieure à 18^ .
3.Lorsque la climatisation a ete eteinte, appuyez a la fois sur les boutons ECO/DISPLAY et HEALTH/CLEAN et maintenez-les enfoncés pendant 2 secondes pour quitter le chauffage 8^
J'ai défini la fonction (facultatif)
Dans chaque mode de REFROIDISSEMENT/CHAUFFAGE/ VENTILATION/SÉCHAGE, réglez la température (REFROIDISSEMENT/CHAUFFAGE), la vitesse du ventilateur (REFROIDISSEMENT/CHAUFFAGE/VENTILATION) et faites pivoter selon vos préférences, puis continuez à appuyer sur le bouton "I SET" pendant 3 secondes jusqu'à ce que "AU" apparait sur l'affichage et l'arrière-plan de l'affichage passé à l'éclairage, la télécommande fonctionnera et seouvendra ces paramètres. Vous pouvez le réinitialiser en repétant l'opération ci-dessus.
Dans chaque mode de REFROIDISSEMENT/CHAUFFAGE/ VENTILATION/SÉCHAGE, appuyez sur le bouton "I SET" pour activer cette fonction, le courant alternatif fonctionnera comme votre réglage favori et vous verrez AU clignoter sur la télécommande. Appuyez à nouveau dessus ou sur d'autres boutons pour annuler cette fonction.
MODE D'EMPLOI
Température de fonctionnement
Le climatiseur estprogrammé pour des conditions de vie comfortsables et adaptées comme ci-dessous. S'il est utilisé en dehors des conditions, certaines fonctions de protection de sécurité peuvent entraire en vigueur.,
Réparer le climatiseur :
| De cette façon Température | Refroidissement en fonctionnement | Chauffage en fonctionnement | Fonctionnement du séchage |
| Température ambiente | 17°C~ 32°C | 0°C~27°C | 17°C~31°C |
| Température extérieure | 15 °C~ 43 °CPour le climat T1 | -7°C~24°C | 15 °C~ 43 °CPour le climat T1 |
| 15 °C~ 52 °CPour le climat T3 | 15 °C~ 52 °CPour le climat T3 |
| De cette façon Température | Refroidissement en fonctionnement | Chauffage en fonctionnement | Fonctionnement du séchage |
| Température ambiente | 17°C~ 32°C | 0°C~30°C | 17°C~ 32°C |
| Température extérieure | 15°C~ 53°C | -20°C~30°C | 15°C~ 53°C |
| -15 °C ~ 53 °CPour les modèles avec système de refroidissement à basse température | -15 °C ~ 53 °CPour les modèles avec système de refroidissement à basse température |
L'appareil ne fonctionne pas immédiatement s'il est allumé après avoir été étant ou après avoir changé de mode pendant le fonctionnement. Il s'agit d'une action d'autoprotection normale. Vous doivent environ 3 minutes.
La capacité et l'efficacité sont conformes au test effectué en fonctionnement à pleine charge (la vitesse la plus élevé du moteur du ventilateur interieur et l'angle d'ouverture maximal des volets et des déflecteurs sont demandés.)
FR
Considerations importantes
- Le climatiseur que vous achetez doit être installé par du personnel professionnel et le "Manuel d'installation" est utilisé uniquement pour le personnel d'installation professionnel! Les specifications d'installation doivent être soumises à nos réglementations de service après-vente.
- Lors du remplissage du réfrigérant combustible, l'une de vos opérations grossières peut causeur des blessures graves ou des blessures au corps humain ou aux corps et à l'objet ou aux objets.
- Un test de fuite doit être effectué une fois l'installation terminée.
- Il est indispensable de faire l'inspection de sécurité avant d'entrenir ou de réparer un climatisationur utilisant un réfrigérant combustible afin de s'assurer que le risque d'incendie est réduit au minimum.
- Il est nécessaire de faire fonctionner la machine selon une procédure contrôleafin de s'assurer que tout risque résultat du gaz ou de la vapeur combustiblependant l'opération est réduit au minimum.
- Exigences relatives au poids total de réfrigerant rempli et à la surface d'une pièce à équiper d'un climatiseur (sont illustrés dans les tableaux suivants GG. 1 et GG.2)
La charge maximale et la surface au sol minimale requise
$$
M _ {1} = (4 m ^ {3}) \times L F L, m _ {2} = (2 6 m ^ {3})) \times L F L, m _ {3} = (1 3 0 m ^ {3}) \times L F L
$$
Où LFL est la limite inférieure d'inflammabilité en kg/ m³, R290 LFL est 0.038 kg/ m³, R32 LFLest 0.306 kg/ m³.
Pour les apparuils avec un montant de charge _1 < ≤ _2
La charge maximale dans une chambre doit etre conforme a ce qui suit: _ = 2.5× (LFL)(5/4) x h o x A)1/2
La surface au sol minimale requise Am`n pour installer un apparéil avec une charge de réfrigérant M (kg) doit être conforme à ce qui suit: A_ = (MI(2.5 × (LFL)^(5/4) × h_o)^2
Où:
m_max est la charge maximale autorisée dans une chambre, en kg;
M est la quantite de charge de refrigerant dans l'appareil, en kg;
A_ est la surface de piece minimale requise, en ^2
A est la superficie de la piece, en ^2
LFL est la limite inférieure d'inflammabilité, en kg / m^3 ;
h_o est la hauteur d'installation de l'appareil, en metres pour le calcul m_max ou A_min , 1.8 m pour montage mural;
Tableau GG.1 - Charge maximale (kg)
| Catégorie | LFL (kg/m3) | h0(m) | Surface de plancher(m2) |
| 4 | 7 | 10 | 15 | 20 | 30 | 50 |
| R290 | 0.038 | 0,6 | 0,05 | 0,07 | 0,08 | 0,1 | 0,11 | 0.14 | 0,18 |
| 1 | 0,08 | 0,11 | 0,13 | 0,16 | 0,19 | 0,2 | 0,3 |
| 1,8 | 0,15 | 0,2 | 0,24 | 0,29 | 0,34 | 0,41 | 0,53 |
| 2,2 | 0,18 | 0,24 | 0,29 | 0,36 | 0.41 | 0,51 | 0,65 |
| R32 | 0.306 | 0,6 | 0,68 | 0,9 | 1,08 | 1,32 | 1,53 | 1,87 | 2,41 |
| 1 | 1,14 | 1,51 | 1,8 | 2,2 | 2,54 | 3,12 | 4,02 |
| 1,8 | 2,05 | 2,71 | 3,24 | 3,97 | 4,58 | 5,61 | 7,254 |
| 2,2 | 2,5 | 3,31 | 3,96 | 4,85 | 5,6 | 6,86 | 8,85 |
Tableau GG.2 - Superficie minimale de la pièce (^2)
| Catégorie | LFL(kg/m3) | h0(m) | Montant de charge (M) (kg)Superficie minimale de la pièce (m2) |
| R290 | 0.038 | | 0,152kg | 0,228 kg | 0,304 kg | 0,456 kg | 0,608 kg | 0,76 kg | 0,988 kg |
| 0,6 | | 82 | 146 | 328 | 584 | 912 | 1514 |
| 1 | | 30 | 53 | 118 | 210 | 328 | 555 |
| 1,8 | | 9 | 16 | 36 | 65 | 101 | 171 |
| 2,2 | | 6 | 11 | 24 | 43 | 68 | 115 |
| 1,224 kg | 1,836 kg | 2,448 kg | 3,672 kg | 4,896 kg | 6,12 kg | 7,956 kg |
| R32 | 0.306 | 0,6 | | 29 | 51 | 116 | 206 | 321 | 543 |
| 1 | | 10 | 19 | 42 | 74 | 116 | 196 |
| 1,8 | | 3 | 6 | 13 | 23 | 36 | 60 |
| 2,2 | | 2 | 4 | 9 | 15 | 24 | 40 |
MANUEL D'INSTALLATION—Considérations importantes
Principes de sécurité de l'installation
1.Securité du chantier
Flammes nues interdites
Ventilation nécessaire
2. Sécurité de fonctionnement
L'esprit de l'électricité statique
Flammes hues interdites
Doit porter des vêtements de protection et des gants antistatiques
N'utilisez pas de téléphone portable
3. Sécurité d'installation
L'imagede gauche est lescheme d'un
detecteur de fuite de réfrigerant.
Veuillez noter que :
- Le site d'installation doit être dans un état bien ventilé.
2.Les sites d'installation et d'entretien d'un climatiseur utilisant le réfrigérant R290 doivent être exempls de feu ouvert ou de soudure, de fumée, de four de séchage ou de toute autre source de chaleur supérieure à 370 °C qui produit facilement un feu ouvert; les sites d'installation et d'entretien d'un climatiseur utilisant le réfrigérant R32 doivent être exempls de feu ouvert ou de soudure, de fumée, de four de séchage ou de toute autre source de chaleur supérieure à 548 °C qui produit facilement un feu ouvert.
3.Lors de l'installation d'un climatiseur, il est nécessaire de prendre des mesures antistatiques appropriées telles que le port de vêtements et/ou de gants antistatiques.
4.II est nécessaire deCHOISIR le site approprié pour l'installation ou l'entretien ou les entrées et les sorties d'air des unités interieures et extérieures ne doivent pas etre entourées d'obstacles ou a proximite de toute source de chaleur ou environnement combustible et/ou explosif.
5.Si l'unité interieure subit une fuite de réfrigerant pendant l'installation, il est nécessaire de fermer immidiatement la vanne de l'unité extérieure et tout le personnel doit sortir jusqu'à ce que le réfrigerant fuie complètement pendant 15 minutes.
Si le produit est endommagé, il est impératif de rapporter ce produit endommagé au poste de maintenance et il est interdit de souder le tuyau de réfrigérant ou d'effectuer autres opérations sur le site de l'utilisateur.
6.II est nécessaire deCHOISIR I'endroit ou I'air d'entree et de sortie de I'unite interieure est uniforme.
7.II est nécessaire d'eviter les endroits où se trouvent d'autres produits ELECTriques, prises de courant, armoires de cuisine, lit, canapé et autres objets de valeur juste sous les lignes des deux côts de l'unité interieure.
Outils spéciaux
| Nom de l'outil | Exigence(s) pour l'utilisation |
| Mini pompe à vide | Ce devrait être une pompé à vide antidéflagrante; peut assurer une certaine précision et son degré de vide doit être inférieur à 10 Pa. |
| Dispositif de replissage | Il devrait s'agir d'un dispositif de replissage spécial antidéflagrant; avoir une certaine précision et son écart de replissage doit être inférieur à 5g. |
| Détecteur de fuite | Il doit être calibré régulièrement ; et son taux de fuite annuel ne doit pas dépasser 10g. |
| Décteur de concentration | A)Le site de maintenance doit être équipé d'un détecteur de concentration de fluide frigorigène combustible de type fixe et relié à un système d'alarme de sauvegarde ; son erreur ne doit pas être supérieure à 5 %.B)Le site d'installation doit être équipé d'un détecteur de concentration de réfrigérant combustible portable qui peut réaliser une alarme sonore et visuelle à deux niveaux ; son erreur ne doit pas être supérieure à 10 %.C)Les détecteurs de concentration doivent être calibrés régulièrement.D)Il est nécessaire de vérifier et de confirmer les fonctions avant d'utiliser les détecteurs de concentration. |
| Manomètre | A) Les manomètres doivent être calibrés régulièrement.B) Le manomètre utilisé pour le réfrigérant 22 peut être utilisé pour les réfrigérants R290 et R161 ; le manomètre utilisé pour le R4 I 0A peut être utilisé pour le Réfrigérant 32. |
| Extincteur d'incendie | Il est nécessaire de transporter des extincteurs lors de l'installation et de l'entretien d'un climatiseur. Sur le site d'entretien, il devrait y avoir au moins deux types d'extincteurs à poudre sèche, à dioxyde de carbone et à mousse et ces extincteurs devraient être placés aux endroits stipulés, avec des étiquettes accrocheses et dans des endroits pratiques. |
Manuel d'installation - désir le lieu d'installation
Machine interieure
- Installez l'unité interieure sur un mur solide qui n'est pas soumis à des vibrations.
- Les orifices d'entrée et de sortie ne doivent pas etre obstrues : l'air doit pouvoir souffler dans toute la piece.
- N'installez pas l'appareil à proximé d'une source de chaleur, de vapeur ou de gaz inflammable.
N'installez pas l'appareil à un endroit où il sera exposé à la lumière directe du soleil.
- Sélectionnez un site où l'eau condensée peut être facilement vidangée et où elle est facilement raccordée à l'unité extérieure.
- Vérifiez régulièrement le fonctionnement de la machine et réserves les espaces nécessaires comme indiqué sur l'image.
- Choisissez un endroit où le filtrte peut être facilement retire.
Machine interieure
- N'installez pas l'unité extérieure à proximité de sources de chaleur, de vapeur ou de gaz inflammables.
- N'installez pas l'appareil dans des endroits trop venteux ou poussièaux.
N'installez pas l'unité dans un endroit où lesgens passent souvent. Choisissez un endroit ou la sortie d'air et le bruit de fonctionnement ne dérangeront pas les voisins.
- Evitez d'instructor l'appareil à un endroit où il sera exposé à la lumière directe du soleil (sinon utilisez une protection, si nécessaire, qui ne doit pas gérer le flux d'air).
- Réserve les espaces comme indiqué sur la photo pour que l'air puisse circuler librement.
^ 念 Installez l'unite exterieure dans un endroit sur et solide.
- Si l'unité extérieur est soumise à des vibrations, placez des joints en caoutchouc sur les pieds de l'unité.
Installation Diagram
FR
L'acheteur doit s'assurer que la personne et/ou l'entreprise qui doit installer, entretenir ou réparer ce climatiseur possède les qualifications et l'expérience des produits réfrigerants.
MANUEL D'INSTALLATION --- Installation de l'unité interieure
Avant deCOMMencer I installation,decidez de la position des unites interieures et exterieures en tenant compte de l'espace minimum réservé autour des unités
N'installez pas votre climatiseur dans un piece humide telle qu'une salle de bain ou une buanderie, etc.
A\Le site d'installation doit etre a 250 cm ou plus au-dessus du sol.
Pour installer, procedez comme suit :
Installation de la plaque de montage
1.Montez toujours le panneau arrêté horizontally et verticalement
2.Percez des trous de 32 mm de profondeur dans le mur pour fixer la plaque ;
3. Insérez les ancres en plastique dans le trou;
4. Fixez le panneau arrêté au mur avec les vis autotaraudeuses fournies
5. Assurez-vous que le panneau arrêté est suffisamment solidement fixé supporter le poids
Remarque: La forme de la plaque de montage peut être différente de cette ci-dessus, mais la méthode d'installation est similaire.
Percer un trou dans le mur pour la tuyauterie
1.Faire le trou de la tuyauterie (Φ65) dans le mur légerement incliné vers le bas vers le côte extérieur.
2. Insérez le manchon du trou de tuyauterie dans le trou pour éviter que la tuyauterie de connexion et le câblage ne soient endommagés lors du passage dans le trou.
Le trou doit être incliné vers le bas vers l'extérieur
Remarque: Gardez le tuyau de vidange vers le bas dans la direction du trou du mur, sinon des fuites peuvent se produit.

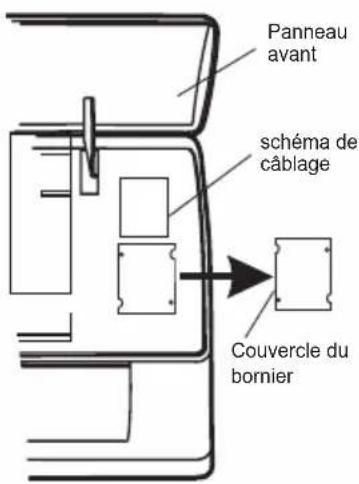

Connexions électriques --- unité interieure
1.Ouvre le panneau avant.
2.Enlevez le couvercle comme indiqué sur la photo (en enlevant une vis ou en cassant les crochets).
3. Pour les raccordements électriques, voir le schéma électrique sur la partie droite de l'appareil sous le panneau avant.
4. Connectez les fils du cable aux bornes à vis en suivant la numération.
Le cable reliant les unités extérieure et interieure doit etre adapt a uneutilisation enextérieur.
La fiche doit être accessible également après l'installation de l'appareil afin de pouvoir la débrancher si nécessaire.
Une mise à la terre efficace doit être assurée.
Si le cable d'alimentation est endommagé, il doit être replacé par un centre de service agréé.
Remarque: En option, les fils peuvent être connectés au circuit imprimé principal de l'unité interieure par le fabricant en fonction desmodele sans bornier.
Raccord de tuyauterie de réfrigérant
Le tuyau peut être posé dans les 3 directions indiquées par les chiffres sur la figure. Lorsque le tuyau est posé dans la direction lor3, une découvert est coupée avec une machine de coupe le long de la rainure sur le cote de la machine interieure.
Poser des tuyaux dans la direction des trous de mur et attacher les tuyaux en cuivre, les drains et les cables d'alimentation avec du ruban adhesif pour le drain inférieur, permettant à l'eau de circuler librement.
- Ne retirez pas le couvercle du tuyau avant de le connecter Pour éviter l'entrée d'humidité ou de poussière.
*Si le tuyau est plie ou tire trop souvent Dur. Ne Pliez pas le tuyau plus de trois fois sur un point.
Lors de l'extension d'un tuyau laminé, redresser le tuyau par: Déplier doucement comme illustré.
Connexion à l'unité interieure
- Retirez le capuchon de tuyau de l'unité interieure (verifiez s'il y a des débris à l'intérieur).
- Insérer l'écrou tarifaire et former une bride à l'extrémité du tube de connexion.
- Utilisez deux clés dans des directions opposées pour serrer la connexion
- Pour les réfrigerants R32/R290, les connecteurs mécaniques doivent être à l'extérieur.
Drainage de l'eau condensée d'intérieur
Le drainage de l'eau de condensation de l'unité interieure est la base du succès de l'installation.
- Placez le tuyau de drainage sous le tuyau, faites attention à ne pas Pour produit un siphon.
- Le tuyau de drainage doit être incliné vers le bas pour aider à drainer
- Ne pas plier le tuyau de drainage ou le faire ressortir Tordre, ne pasmettre ses extrémités dans l'eau. Si l'extension est connectée au tuyau d'évacuation. Assurez - vous qu'il est en retard lorsqu'il entre dans I'unité interieure.
- Si le tuyau est installé sur le cote croit, le tuyau, l'alimentation Les cables et les tuyaux de vidange doivent etre gaines et fixes a I'arriere de I'unite avec des raccords de tuyauterie.
1) insérez le raccord de tuyau dans la fente associée
2) appuyez sur pour raccorder le raccord de tuyau à la base.
Grand modele de collegamento
La dignité de Tabo arotolato
Dans interni Toutes les propriétés
Si
NO
NO
MANUEL D'INSTALLATION --- Installation de l'unité interieure
INSTALLATION DE L'UNITÉ INTÉRIEURE
Après avoir raccordé le tuyau selon les instructions, installez les câbles de raccordement. Installez maintainant le tuyau de vidange.
Après le raccordement, recouvre le tuyau, les câbles et le tuyau d'évacuation avec le matériel ou isolant.
1.Disposez bien les tuyaux, les cables et le tuyau de vidange.
2.Calez les joints de tuyaux avec un matériel isolant, en le fixant avec du ruban adhesif en vinyle.
3.Faites passer le tuyau lié, les câbles et le tuyau de vidange à travers le trou du mur et montez solidement l'unité interieure sur la partie supérieure de la plaque de montage.
4.Appuyez et poussef fermement la partie inférieure de I'unité interieure contre la plaque de montage
Re couvert de ruban adhesif en vinyle
Revêtement en caoutchouc vinyle
MANUEL D'INSTALLATION --- Installation de l'unité extérieur
Installation d'unités internationales
- L'unité extérieur doit être installée sur un mur solide et solidement fixée.
- La procédure suivante doit être respectée avant de raccorder les tuyaux et les cables de raccordement : decide qu'elle est la(Meilleure)position sur le mur et laisser suffisamment d'espace pour pouvoir effectuer facilement l'entretien.
- Fixer le support au mur à l'aide de vis d'ancrage particulièrement adaptées au type de mur ;
-
Utilisez une plus grande quantité de vis d'ancrage que normalement nécessaire pour le poids qu'elle们都vent supporter pour éviter les vibrations pendant le fonctionnement et rester fixées dans la même position pendant des années sans que les vis ne se desserrent.
-
L'unité doit être installée conformément aux réglementations nationales.
Vidange de l'eau de condensation de l'unité extérieure (uniquement pour les modeles de pompe à chaleur)
L'eau condensée et la glace formée dans l'unité extérieure pendant le chauffage peuvent être evacuées par le tuyau d'évacuation
- Fixez le port de vidange dans le trou de 25mm place dans la partie de l'unité comme indiqué sur l'image.
- Connectez l'orifice de vidange et le tuyau de vidange.
Faites attention à ce que l'eau soit evacuée dans un endroit approprié.
MANUEL D'INSTALLATION---Installation de l'unité extérieure
CONNECTIONS ELECTRIQUES
- Retirez la poignée sur la plaque laterale droite de l'unité extérieure.
2.Branchez le cordon de raccordement electrique au bornier. Le cablage doit correspondre a celui de l'unite interieure.
3.Fixez le cordon d'alimentation avec un serre-cable.
- Verifiez si le fil a ete fixe correctement.
- Une mise à la terre efficace doit être assurée.
- Récupérez la poignée.
RACCORDEMENT DES TUYAUX
Visser les écrous évasés au couplage de l'unité extérieure avec les mêmes procédures de serrage décrites pour l'unité interieure.
Pour éviter les fuites, faites attention aux points suivants:
1.Serrez les ecrous évasés à l'aide de deux clés. Faites attention à ne pas endommager les tuya
2.Si le couple de serrage n'est pas suffisant, il y aura probablement des fuites. Avec un couple de serrage excessif, il y aura également des fuites, car la bride pourrait être endommagée.
3.Le système le plus sur consiste a serrer la connexion à l'aide d'une clé fixe et d'une clé dynamométrique : dans ce cas utiliser le tableau page 29.
SAIGNEMENT
L'air et l'humidité laissés à l'intérieur du circuit de réfrigerant peuvent provoquer un dysfonctionnement du compresseur.
Après avoir raccordé les unités interieure et extérieure, purgeze l'air et l'humidité du circuit frigorifique à l'aide d'une pompe à vide.
Vérification de la pression du réfrigérant
Plage de basse pression à return d'air du réfrigérant R290 :
0.4-0.6 MPa ; Gamme haute pression à évacuation d'air :
1.5-2.0 MPa;
Gamage basse pression à retour d'air du réfrigerant R32 :
0,8-1,2 MPa ; Gamme haute pression à évacuation d'air :
3.2-3.7Mpa;
Cela signifie que le système de réfrigération ou le réfrigerant
d'un climatiseur est anormal si les plages de pression
d'évacuation et de return d'air du compresseur détesté
dépassent largement les plages normales.
MANUEL D'INSTALLATION --- Installation de l'unité extérieur

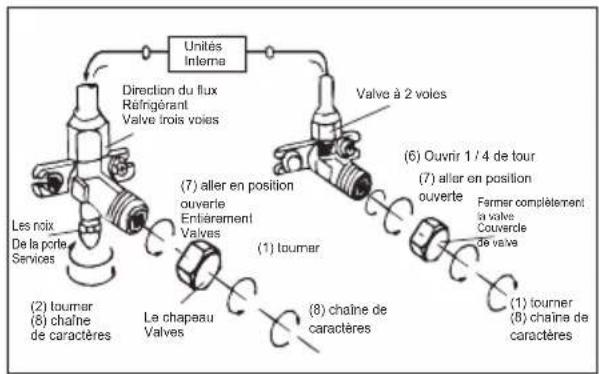

SAIGNEMENT
L'air et l'humidité laissés à l'intérieur de la circulation du réfrigerant peuvent entrainer un dysfonctionnement du compresseur. Àpres avoir raccordé les unités interieure et extérieure, purgeze l'air et l'humidité de la circulation du réfrigerant à l'aide d'une pompe à vide.
(1)Devisser et retirer les bouchons des vannes 2 voies et 3 voies.
(2)Devissez et retirez le capuchon du port de service.
(3)Connectez le tuyau de la pompe à vide au port de service.
(4)Faire fonctionner la pompe à vide pendant 10 à 15 minutes jusqu'à ce qu'un vide absolu de 10mmHg soit atteint.
(5)La pompe à vide étant toujours en marche, fermer le boutonasse pression sur le raccord de la pompe à vide. Arretez la pompe à vide.
(6)Ouvrir la vanne 2 voies d'1/4 de tour puis la referrer au bout de 10 secondes. Verifiez l'étanchéité de tous les joints à l'aide de savon liquide ou d'un dispositif anti-fuite électronique.
(7) Tourner le corps des vannes 2 voies et 3 voies.
Débranche le tuyau de la pompe à vide.
(8)Replacez et serrez tous les capuchons sur les soupapes.
MANUEL D'INSTALLATION --- Installation de l'unité extérieur

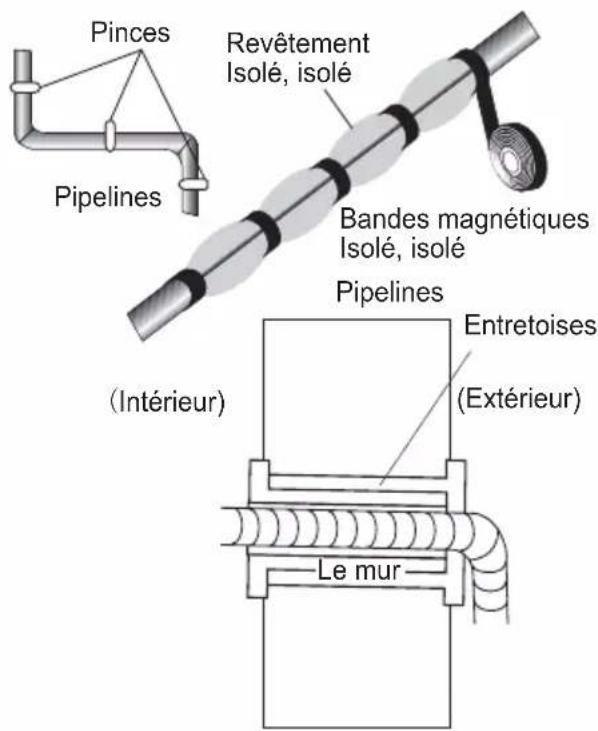

1.Enroulez le revetement isolant autour des joints du meuble interieur et fixez-le avec du ruban isolant.
2.Fixez la partie excédante du cable de signal à la tuyauterie ou à l'unité extérieur.
3.Fixez la tuyauterie au mur (apres I'avoir enduite de ruban isolant) à l'aide de colliers ou insérez-les dans des fentes en plastique.
4. Scellez le trou dans le mur à travers lequel la tuyautorie est passée afin que ni l'air ni l'eau ne puissant se replir.
Test de l'unité interieure
- Est-ce que ON/OFF et FAN fonctionnement normalement?
Le MODE fonctionne-t-il normalement?
- La consigne et le TIMER fonctionnement-ils correctement?
- Chaque lampe s'allume-t-elle normalement?
Le volet de direction du flux d'air fonctionne-t-il normalement?
L'eau condensée est-elle vidangée régulierement?
Test de l'unité extérieur
- Y a-t-il des bruits ou des vibrations anormaux pendant le fonctionnement ?
- Le bruit, le débit d'air ou l'évacuation de l'eau condensée pourraient-ils déranger les voisins?
- Y a-t-il une fuite de liquide de refroidissement?
- Remarque: le contrôleeurlectronique permet au compresseur de demarrer seulement trois minutes après que la tension a atteint le système.
FR
| MAQUETTE capacité (Btu/h) | 9K/12K | 18K |
| Longueur de tuyau avec charge standard | 5m | 5m |
| Distance maximale entre l'unité intérieure et extérieure | 25m | 25m |
| Charge de réfrigérant supplémentaire (à partir de Sm) | 15g/m | 25g/m |
| Max. diff. de niveau entre l'unité intérieure et l'unité extérieure | 10m | 10m |
| Type de réfrigérant(J) | R32/R290 | R32/R290 |
(1)Reportez-vous à l'étiquette de classification des données collée sur l'unité extérieur.
(2)Le montant total de la charge doit etre inférieur au maximum selon le tableau GG.1 a la page 20.
COUPLE DE SERRAGE DES CAPUCHONS DE PROTECTION ET RACCORD BRIDE
| TUYAU | COUPLE DE SERRAGE
Pouces x mètres ] | CONTRAINTE
CORRESPONDANTE
(à l'aide d'une clé de 20 cm) | | COUPLE DE
SERRAGE
[Nxm] |
| 1/4" (Φ6) | 15-20 | Force du poignet | Écroy du
port de
service | 7-9 |
| 3/8"
(Φ9,52) | 31-35 | La force des bras | Bouchons
de
protection | 25-30 |
| 1/2"
(Φ12) | 35-45 | La force des bras | | |
| 5/8"
(Φ15,88) | 75-80 | La force des bras | | |
MANUEL D'INSTALLATION---Installation de l'unité extérieure

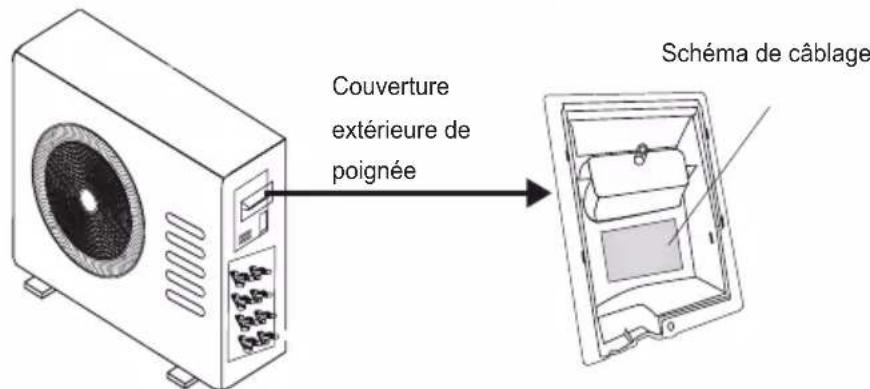

SCHEMA DE CÁBLAGE
Pour différents modèles, le schéma de câblage peut être différent. Veuillez vous référer aux schémas de câblage collés respectivement sur l'unité interieure et l'unité extérieure.
Sur l'unité interieure, le schéma de câblage est collé sous le panneau avant; Sur l'unité extérieur, le schéma de câblage est collé à l'arrête du couver
Remarque: Pour certains modèles, les fils ont été connectés au PCB principal de l'unité interieure par le fabricant sans bornier.
FR
SPECIFICATION DES FILS DE CABLE
| TYPE D'ONDULEUR
MAQUETTE capacité (Btu/h) | | | 9k | 12k | 18k | 24k | |
| zone de coupe |
| Câble d'alimentation | N | | | 1.5mm² | 1.5mm² | 1.5mm² | 2.5mm² | |
| L | | | 1.5mm² | 1.5mm² | 1.5mm² | 2.5mm² | |
| ½ | | | 1.5mm² | 1.5mm² | 1.5mm² | 2.5mm² | |
| Câble d'alimentation de connexion | N | | | 0.75mm² | 0.75mm² | 0.75mm² | 0.75mm² | |
| (L) | | | 0.75mm² | 0.75mm² | 0.75mm² | 0.75mm² | |
| 1 | | | 0.75mm² | 0.75mm² | 0.75mm² | 0.75mm² | |
| ½ | | | 0.75mm² | 0.75mm² | 0.75mm² | 0.75mm² | |
ENTRETIEN
L'entretien périodique est essentiel pourmaintenir l'efficacité de votre climatiseur.
Avant d'effectuer tout entretien, débranchez l'alimentation électrique en retardant la fiche de la prise.
UNITE INTÉRIEURE
FILTRES ANTI-POUSSIÈRE
1.Ouvre le panneau avant en suivant le sens de la flèche 2.En gardant le panneau avant soulevé d'une main, retirez le filtré à air de l'autre main
3.Nettoyez le filtré avec de l'eau; si le filtré est souillé d'huile, il peut être lavé à l'eau tiède (ne dépassant pas 45^ ). Laisser secher dans un endroit frais et sec.
4. En gardant le panneau avant soulevé d'une main, inséréz l
e filtré à air avec l'autre main
5. proche
filtre anti-poussiere
Le filtré electrostatique et le filtré désodorisant (le cas échéant) ne peuvent pas être lavés ou régénérés et doivent être replacés par de nouveaux filtres tous les 6 mois.
NETTOYAGE DE L'ÉCHANGEUR DE CHALEUR
1.Ouvre le panneau avant de l'appareil et faites-le avancer jusqu'à sa plus grande course, puis decrochez-le des charnières pour faciliter le nettoyage.
2.Nettoyez l'unité interieure à l'aide d'un chiffon imbibé d'eau (pas plus de 40) et de savon neutre. N'utilise jamais de solvants ou de détergents agressifs.
3.Si l'unité extérieure est encrassée, retirez les feuilles et les déchets et depoussierer avec un jet d'air ou un peu d'eau.
ENTRETIEN DE FIN DE SAISON
1.Débranche l'interrupteur automatique ou la prise.
2.Nettoyer et remplacer les filtres
3.Par une journee ensoleillée, laissez le conditionneur fonctionner en ventilation pendant quelques heures, afin que l'int rieur de l'appareil puisse secher complètement.
REEMPLACEMENT DES PILES
Quand -Aucun bip de confirmation n'est émis par l'unité interieure.
L'ecran LCD n'agit pas.
Comment: Enlevez le couvercle à l'arrière.
- Placez les piles neuves en respectant les symboles + et - .
N.B: N'utilisez que des piles neuves. Retirez les piles de la télécommande lorsque le conditionneur ne fonctionne pas
AVERTISSEMENT! Ne jetez pas les piles dans les ordures menagères, elles doivent être jetées dans les conteneurs spéciaux situés dans les points de collecte.
FR
DéPANNAGE
| MAUVAIS FONCTIONNEMENT | CAUSES POSSIBLES |
| L'appareil ne fonctionne pas | Panne de courant/prise débranchée. |
| Moteur de ventilateur de l'unité intérieure/extérieure endommagé. |
| Disjoncteur thermomagnétique du compresseur défectueux. |
| Dispositif de protection ou fusibles défectueux. |
| Connexions desserrées ou prise débranchée. |
| Il s'arrête parfois de fonctionner pour protégger l'appareil. |
| Tension supérieure ou inférieure à la plage de tension. |
| Fonction TIMER-ON active. |
| Tableau de commande électronique endommagé. |
| Odeur étrange | Filtre à air sale. |
| Bruit d'eau courante | Refoulement de liquide dans la circulation du réfrigérant. |
| Une fine brume sort de la sortie d'air | Cela se produit lorsque l'air de la pièce devient très froid, par exemple dans le mode "REFROIDISSEMENT".ou alors"DÉSHUMIDIFICATION/SÉCHAGE"modes. |
| Un bruit étrange se fait entendre | Ce bruit est produit par la dilatation ou la contraction du panneau avant due aux variations de température et n'indique pas un problème. |
| Débit d'air insuffisant, chaud ou froid | Réglage de température inadapté. |
| Entrées et sorties obstruées du climatisationur. |
| Filtre à air sale. |
| Vitesse du ventilateur réglée au minimum. |
| Autres sources de chaleur dans la pièce. |
| Pas de réfrigérant. |
| L'appareil ne répond pas aux commandes | La télécommande n'est pas assez proche de l'unité intérieure. |
| Les piles de la télécommande doivent être replacées. |
| Obstacles entre la télécommande et le récepteur de signal dans l'unité intérieur. |
| L'affichage est étéint | Fonction LUMIÈRE active. |
| Panne électrique. |
| Éteignez immédiatement le climatisationur et coupez l'alimentation électrique en cas de : | Bruits étranges pendant le fonctionnement. |
| Tableau de commande électronique défectueux. |
| Fusibles ou interrupteurs défectueux. |
| Projection d'eau ou d'objets à l'intérieur de l'appareil. |
| Câbles ou fiches surchauffés. |
| Odeurs très fortes provenant de l'appareil. |
| SIGNAUX D'ERREUR SUR L'AFFICHEUR |
| En cas d'erreur, l'écran de l'unité intérieure affiche les codes d'erreur suivants : |
| Afficher | Description du problème Afficher Description du problème |
| E1 | Défaillance du capteur de température intérieure |
| E2 | Défaut du capteur de température du tuyau intérieur |
| E3 | Défaut du capteur de température du tuyau extérieur |
| E4 | Fuite ou panne du système de réfrigérant |
| E5 | Dysfonctionnement du moteur du ventilateur intérieur |
| E7 | Anomalie du capteur de température d'air extérieur |
INSTRUCTIONS POUR L'ENTRETIEN
- Consultez les informations contenues dans ce manuel pour connaître les dimensions de l'espace nécessaire à une installation correcte de l'appareil, y compris les distances minimales autorisées par rapport aux structures adjacentes.
- L'appareil doit être installé, utilisé et stocké dans une piece dont la surface au sol est supérieure à 4m^2
- L'installation de la tuyauterie doit être réduite au minimum.
- La tuyauterie doit être protégée contre les dommages physiques et ne doit pas être installée dans un espace non ventilé si l'espace est inférieur à 4 m³.
- La conformité aux réglementations nationales sur le gaz doit être respectée.
- Les connexions mécaniques doivent être accessibles à des fins de maintenance.
- Suivez les instructions données dans ce manuel pour la manipulation, l'installation, le nettoyage, l'entretien et l'élimination du réfrigérant.
- Assurez-vous que les ouvertures de ventilation ne sont pas obstruées.
- Remarque: L'entretien doit être effectué uniquement selon les recommendations du fabricant.
- Avertissement : L'appareil doit etre stocke dans un endroit bien aere ou la taille de la piece correspond a la surface de la piece specifiée pour le fonctionnement.
- Avertissement : L'appareil doit être stocké dans une piece sans flammes nues en fonctionnement continu (par exemple un apparéil à gaz en fonctionnement) et sans sources d'inflammation (par exemple un radiateur électrique en fonctionnement).
- L'appareil doit être stocké de manière à éviter tout dommage mécanique.
- Il convient que toute personne appelée à intervenir sur un circuit frigorifique soit titulaire d'une attestation valide et à jour d'une autorité d'évaluation agrée par l'industrie et reconnaissant sa compétence à manipuler des fluides frigorigènes, conformément au cahier des charges d'évaluation reconnu en le secteur industriel concerné. Les opérations d'entretien ne doivent être effectuées que conformément aux commandations du fabricant de l'équipement. Les opérations d'entretien et de réparation qui nécessitent l'assistance d'autres personnes qualifiées doivent être effectuées sous la supervision de la personne compétente pour l'utilisation de fluides frigorigènes inflammables.
- Toute procédure de travail qui affecte les moyens de sécurité ne doit être effectue que par des personnes compétentes.
15.Avertissement :
- N'utilise pas de moyens pour accélérer le processus de dégivrage ou pour nettoyer, autres que ceux recommendés par le fabricant.
- L'appareil doit être stocké dans une piece sans sources d'allumage en fonctionnement continu (par exemple : flames nues, apparéil à gaz en fonctionnement ou chauffage électrique en fonctionnement.
- Ne pas percenceri bruler.
- Sachez que les réfrigerants peuvent ne pas contenir d'odeur.
Attention: Risque d'incendie
Lire les instructions d'utilisation
Lire le manuel technique
1) Chèques dans la région
Avant de commencer à travailler sur des systèmes contenant des réfrigerants inflammables, des contrôles de sécurité sont nécessaires pour s'assurer que le risque d'inflammation est minimisé. Pour la réparation du système de réfrigeration, les précautions suivantes doivent être respectées avant d'effectuer des travaux sur le système.
2) Procedure de travail
Les travaux doivent être entreprises selon une procédure contrôlee afin de minimiser le risque qu'un gaz ou une vapeur inflammable soit present pendant l'execution des travaux.
3) Zone de travail générale
Tout le personnel de maintenance et les autres personnes travaillant dans la zone locale doivent être informés de la nature des travaux en cours. Les travaux dans des espaces confinés doivent être évités. La zone autour de l'espace de travail doit être délimiteré. Assurez-vous que les conditions dans la zone ont été sécurisées par le contrôle des matériaux inflammables.
4) Vérification de la présence de réfrigerant
La zone doit être vérifiée avec un détecteur de réfrigerant approprié avant et pendant le travail, pour s'assurer que le technicien est conscient des atmosphères potentiellément inflammables. Assurez-vous que l'équipment de détction de fuite utilisé est adapté à une utilisation avec des réfrigerants inflammables, c'est-à-dire qu'il ne produit pas d'étincelles, qu'il est correctement scelled ou qu'il est intrinsèquement sur.
5) Présence d'extincteur
Si des travaux à chaud doivent être effectuels sur l'équipement de réfrigération ou sur toute piece associée, un équipement d'extinction d'incendie approprié doit être disponible à portée de main. Ayez un extincteur à poudre sèche ou à CO2 à côte de la zone de chargement.
6) Aucune source d'inflammation
Aucune personne effectuant des travaux en relation avec un système de réfrigération qui impliquent l'exposition de toute tuyauterie ne doit utiliser des sources d'inflammation d'une manière telle qu'elle puisse entraîner un risque d'incendie ou d'explosion. Toutes les sources d'inflammation possibles, y compris la cigarette, doivent être maintainues suffisamment éloignées du site d'installation, de réparation, de retrait et d'élimination, au cours desquilles du réfrigerant peut eventuellement être libéré dans l'espace environnant. Avant le début des travaux, la zone autour de l'équipment doit être inspectée pour s'assurer qu'il n'y a pas de risques d'inflammabilité ou d'inflammation.Interdiction de fumer des panneaux doivent être affichés.
7) Zone ventilée
Assurez-vous que la zone est à l'air libre ou qu'elle est suffisamment ventilée avant d'entrer par effraction dans le système ou d'effectuer tout travail à chaud. Un certain degré de ventilation doit se poursuivre pendant la période d'exécution des travaux. La ventilation doit disperser en toute sécurité tout réfrigérant libéré et de préférence l'expulser vers l'extérieur dans l'atmosphère.
8) Verifications de l'equipement de réfrigération
Lorsque des composants électriques sont changés, ils doivent être adaptés à l'usage et aux spécifications correctes. À tout moment, les directives d'entretien et de service du fabricant doivent être suivies. En cas de doute, consultez le service technique du fabricant pour obtenir de l'aide.
Les contrôles suivants doivent être appliqués aux installations utilisant des fluides frigorigènes inflammables :
- Laaille de la charge est conforme à la taille de la pièce dans laquelle les pièces contenant le réfrigérant sont installées ;
- La machinerie et les bouches de ventilation fonctionnent ajustement et ne sont pas obstruées;
- Si un circuit frigorifique indirect est utilisé, le circuit secondaire doit être vérifié pour
INSTRUCTIONS POUR L'ENTRETIEN
-Le marquage sur l'équipement reste visible et lisible. Les marquages et panneaux illisibles doivent'être corriges;
-Le tuyau ou les composants de réfrigeration sont installés dans une position où il est peu probable qu'ils soient exposés à une substance susceptible de corroder les composants contenant du réfrigerant, à moins que les composants ne soient construits avec des matérieliaux qui sont intrinsèquement résistant à la corrosion ou sont convenablement protégés contre une telle corrosion.
9)Vérifications des appareils électriques
La réparation et l'entretien des composants électriques doivent inclure des contrôle de sécurité initiaux et des procédures d'inspection des composants. S'il existe un défaut susceptible de compromèttre la sécurité, aucune alimentation électrique ne doit être connectée au circuit jusqu'à ce qu'il soit traité de manière satisfaisante. Si le défaut ne peut pas être corrigé immédiatement mais qu'il est nécessaire de poursuivre le fonctionnement, une solution-temporaire ajustée doit être utilisée. Cela doit être signalé au propretaire de l'équipement afin que toutes les parties en soient informées.
Les contrôles de sécurité initiaux doivent inclure :
-Que les condensateurs sont decharges : cela doit etre fait de maniere sure pour eviter la possibilité d'etincelles ;
-Qu'aucun composant électrique sous tension ni aucun cablage ne soient exposés lors de la charge, de la récapération ou de la purge du système ;
-Qu'il y ait continuité de la liaison à la terre.
17.Réparations de composants scellés
1)Pendant les réparations de composants scellés, toutes les alimentations électriques doivent être déconnectées de l'équipement sur lequel on travaille avant tout retrait des couvercles scellés, etc. S'il est absolument nécessaire d'avoir une alimentation électrique pour l'équipement pendant l'entretien, alors une forme de fuite permanente la détction doit être située au point le plus critique pour avertir d'une situation potentiellement dangereuse.
2)Une attention particulière doit être portée aux points suivants pour s'assurer qu'en travaillant sur des composants électriques, le boîtier n'est pas alteré de manière à affecter le niveau de protection. Cela comprend les dommages aux cables, le nombre excessif de connexions, les bornes non conformes aux specifications d'origine, les dommages aux joints, le montage incorrect des presse-étoupes, etc.
Assurez-vous que l'appareil est solidement fixé.
Assurez-vous que les joints ou les matériaux d'étanchéité ne se sont pas dégradés au point de ne plus servir à empêcher la pénétration d'atmosphères inflammables. Les pieces de rechange doivent être conformes aux specifications du fabricant.
REMARQUE: L'utilisation d'un scellant au silicone peut réduire l'efficacité de certains types d'équipements de détction de fuites. Les composants à securité intrinsèque n'ont pas besoin d'être isolés avant de travailler dessus.
18. Réparation de composants à sécurité intrinsique
N'appliquez pas de charges inductives ou capacitives permanentes sur le circuit sans vous assurer que cela ne dépassera pas la tension et le courant admissibles autorisés pour l'équipement utilisé.
Les composants à sécurité intrinsèque sont les seuls types sur lesquels il est possible de travailler sous tension en présence d'une atmosphère inflammable. L'appareil d'essayit doit être au bon calibre.
Remplacez les composants uniquement par des pieces spécifiées par le fabricant. D'autres pieces peuvent entraîner l'inflammation du réfrigérant dans l'atmosphère à cause d'une fuite.
INSTRUCTIONS POUR L'ENTRETIEN
19.Câblage
Vérifiez que le câblage ne sera pas soumis à l'usure, à la corrosion, à une pression excessive, à des vibrations, à des arêtes vives ou à tout autre effet environnemental néfaste. Le contrôle doit également prendre en compte les effets du vieillissement ou des vibrations continues provenant de sources telles que les compresseurs ou les ventilateurs.
20.Detection de fluids frigorigenes inflammables
En aucun cas, des sources potentielles d'inflammation ne doivent être utilisées dans la recherche ou la détction de fuites de fluide frigorigène. La torche Ahalide (ou tout autre détecteur utilisant une flâme neue) ne doit pas être utilisée.
21.Methodes de détction de fuite
Les méthodes de détction de fuite suivantes sont jugées acceptables pour les systèmes contenant des réfrigerants inflammables.
Des détecteurs de fuites électroniques doivent être utilisés pour détecter les fluides frigorigènes inflammables, mais la sensibilité peut ne pas être ajustée ou nécessiter un réétalonnage.
(L'équipment de détction doit être calibré dans une zone sans réfrigerant.) Assurez-vous que le détector n'est pas une source potentielle d'inflammation et qu'il convient au réfrigerant utilisé.
L'équipement de détction des fuites doit être régé sur un pourcentage de la LIE du réfrigerant et doit être calibré en fonction du réfrigerant utilisé et le pourcentage approprié de gaz (25 % maximum) est confirmé.
Les fluides de détction de fuite conviennent à la plupart des réfrigerants, mais l'utilisation de détergents contenant du chlore doit être évitée car le chlore peut réagir avec le réfrigerant et corroder la tuyauterie en cuivre.
Si une fuite est suspectee, toutes les flammes nues doivent etre enlevees/eteintes.
Si une fuite de fluide frigorigène nécessitant un brasage est detectée, tout le fluide frigorigène doit être recupéré du système ou isolé (au moyen de vannes d'arrêt) dans une partie du système éloignée de la fuite. L'azote exempt d'oxygène (OFN) doit ensuite être purgé à travers le système avant et pendant le processus de brasage.
22.Enlèvement et évacuation
Lors de l'introduction par effraction dans le circuit de réfrigérant pour effectuer des réparations ou à toute autre fin, des procédures conventionnelles doivent être utilisées. Cependant, il est important que les valeurs pratiques soient suivies puisque l'inflammabilité est une considération. La procédure suivante doit être respectée :
- Retirer le réfrigérant;
- Purger le circuit avec un gaz inerte ;
- Evacuer;
- Purgez à nouveau avec un gaz inerte ;
- Ouvrir le circuit par coupage ou brasseg.
La charge de réfrigerant doit être récapurée dans les bons cylindres de récapération. Le système doit être rincé avec OFN pour sécuriser l'appareil. Ce processus peut devoir être repété plusieurs fois.
L'air compré ou l'oxygène ne doit pas être utilisés pour cette tâche.
Le rince doit être réalisé en cassant le vide dans le système avec OFN et en continuant à replir jusqu'à ce que la pression de travail soit atteinte, puis en evacuant vers l'atmosphère et enfin en tirant vers le bas jusqu'au vide. Ce processus doit être répétré jusqu'à ce qu'il n'y ait plus de réfrigerant dans le système. Lorsque la charge OFN finale est utilisé, le système doit être ventilé jusqu'à la pression atmosphérique pour permettre le travail. Cette opération est absolument indispensable si des opérations de brasage sur la tuyauterie doivent avoir lieu.
Assurez-vous que la sortie de la pompe à vide n'est pas à proximé de sources d'inflammation et qu'il n'y a
INSTRUCTIONS POUR L'ENTRETIEN
23.Déclassement
Avant d'effectuer cette procEDURE, il est essentiel que le technicien connisse parfaitement l'équipment et tous ses détails. Les bonnes pratiques recommendant que tous les fluides frigorigènes soient récapérés en toute sécurité. Avant l'exécution de la tâche, un échantillon d'huile et de réfrigerant doit être prélevé au cas où une analyse serait nécessaire avant la réutilisation du réfrigerant récapérique. Il est essentiel que l'alimentation électrique soit disponible avant le début de la tâche.
a)Se familiariser avec I'equipement et son fonctionnement.
b)Isolez electriquement le système.
c)Avant de tenter la procEDURE, assurez-vous que :
- un équipement de manutention mécanique est disponible, si nécessaire, pour la manutention des bouteilles de réfrigerant;
- tous les équipements de protection individuelle sont disponibles et utilisés correctement ;
- le processus de récapération est supervise en tout temps par une personne compétente ;
les équipements de recupération et les bouteilles sont conformes aux normes en vigueur.
d)Pomper le système de réfrigerant, si possible.
e)Si un vide n'est pas possible, faites un collecteur de sorte que le réfrigérant puisse être retire des différentes parties du système.
f)Assurez-vous que la bouteille est située sur la balance avant que la recupération n'ait lieu.
g)Démarrez la machine de récapuration et utilisez-la conformément aux instructions du fabricant.
h)Ne remplissez pas trop les bouteilles. (Pas plus de 80% de charge liquide en volume).
i)Ne dépassez pas la pression maximale de service de la bouteille, même temporairement.
j)Une fois les bouteilles remplies correctement et le processus terminé, assurez-vous que les bouteilles et l'équipement sont rapidement retirés du site et que toutes les vannes d'isolement de l'équipement sont fermées.
k)Le réfrigérant récapuére ne doit pas être charge dans un autre système de réfrigération à moins qu'il n'ait été nettoyé et vérifié.
24.Étiquetage
L'équipement doit être étiquete indiquant qu'il a été mis hors service et vide de son réfrigerant. L'étiquette doit être datee et signée. Assurez-vous qu'il y a des étiquettes sur l'équipement indiquant que l'équipement contient un réfrigerant inflammable.
FR
25. Récupération
Lors du retrait du réfrigerant d'un système, que ce soit pour l'entretien ou la mise hors service, il est recommandé desteroler tous les réfrigerants en toute sécurité.
Lors du transfert de réfrigerant dans des cylindres, assurez-vous que seuls des cylindres de récapération de réfrigerant appropriés sont utilisés. Assurez-vous que le nombre correct de cylindres pourmaintenir la charge totale du système est disponible. Toutes les bouteilles à utiliser sont désignées pour la récapération réfrigerant etétiquêtes pour ce réfrigerant (c'est-à-dire des bouteilles spéciales pour la récapération du réfrigerant). Les bouteilles doivent être complètes avec une soupape de surpression et des vannes d'arrêt associées en bon état de fonctionnement. Les bouteilles de récapération vides sont evacuées et, si possible, refroidies avant la récapération.
L'équipment de récapuration doit être en bon état de fonctionnement avec un ensemble d'instructions concernant l'équipment qui est à portée de main et doit être adapté à la récapération de tous les fluides frigorigènes appropriés, y compris, le cas échéant, les fluides frigorigènes inflammables. De plus, un ensemble de balances calibrées doit être disponible et en bon état de fonctionnement. Les tuyaux doivent être complets avec des raccords de déconnexion sans fuite et en bon état. Avant d'utiliser la machine de récapération, vérifie qu'elle est en bon état de fonctionnement, qu'elle a été correctement entretenue et que tous les composants électriques associés sont scellés pour éviter toute inflammation en cas de dégagement de fluide frigorigène. Consulter le fabricant en cas de doute.
Le fluide frigorigène récapuéredoit estreeturnedoufournisseur de fluidefrigorigène dans la bonnbouteille de récapération, et la note de transfert de déchets correspondante doit être rédigée. Nemélangez pas les fluides frigorigènes dans les récapuérateurs et surtout pas dans les bouteilles.
Si les compresseurs ou les huiles de compresseur doivent etre retirés, assurez-vous quils ont ete evacues a un niveau acceptable pour vous assurer que le refrigerant inflammable ne reste pas dans le lubricant. Le processus d'évacuation doit etre effectue avant de returner le compresseur aux fournisseurs. Seul le chiffage electrique du corps du compresseur doit etre utilise pour accelerer ce processus. Lorsque I'huile est vidangée d'un systeme, elle doit etre effectuée en toute securite.
TCL
En fin de vie, le produit ne doit pas etre elimine comme un déchet urbain. Il doit etre déposé dans une déchetterie spéciale communale ou chez un revendeur assurant ce service.L'élimination séparée d'un apparéil electroménager évite d'eventuelles conséquences négatives pour l'environnement et la santé découlant d'une élimination inappropriée et permet de récapérer les matériaux constitutifs afin d'obtenir d'importantes économies d'énergie et de ressources. Pour rappel de la nécessité d'éliminer séparément les apparéils electroménagers, le produit est marquéd'une poubelle à roulettes barrée.
Cette instruction a un format alternatif et vous pouvez obtenir sur notre site Web : www.tcl.com
