| Caractéristiques | Détails |
|---|---|
| Type de produit | Sèche-linge à condensation |
| Capacité de chargement | 8 kg |
| Classe énergétique | A++ |
| Dimensions (HxLxP) | 84.2 x 59.8 x 65.2 cm |
| Poids | 50 kg |
| Type d'affichage | Affichage LED |
| Programmes de séchage | 15 programmes, dont délicat, coton, synthétique |
| Fonctionnalités supplémentaires | Départ différé, anti-froissage, réglage de l'humidité |
| Entretien | Filtre à peluches accessible, réservoir d'eau amovible |
| Sécurité | Protection contre la surchauffe, verrouillage enfant |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - WQG233D4FG BOSCH
Questions des utilisateurs sur WQG233D4FG BOSCH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Sèche-linge au format PDF gratuitement ! Retrouvez votre notice WQG233D4FG - BOSCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WQG233D4FG de la marque BOSCH.
MODE D'EMPLOI WQG233D4FG BOSCH
[fr] Manuel d'utilisation et notice d'installation
Pour plus d'informations, veuillez vous reporter au Guide de l'utilisateur numérique.
1.1 Indications générales ..... 4
1.2 Utilisation conforme...... 4
1.3 Restrictions du périmètre utilisateurs .... 4
1.4 Installation sécurisée.... 5
1.5 Utilisation sûre.... 7
1.6 Nettoyage et entretien sûrs ..... 10
2 Prévention des dégâts matériels .... 11
3 Protection de l'environnement et économies d'énergie .... 11
3.1 Élimination de l'emballage ..... 11
3.2 Économies d'énergie ..... 12
3.3 Mode économie d'énergie ..... 12
4 Installation et branchement..... 12
4.1 Déballage de l'appareil ..... 12
4.2 Contenu de la livraison ..... 13
4.3 Exigences sur le lieu d'installation.... 13
4.4 Tuyau d'évacuation d'eau..... 14
4.5 Alignement de l'appareil...... 16
4.6 Raccordement électrique de l'appareil.... 17
5 Description de l'appareil...... 18
5.1 Appareil 18
5.2 Bandeau de commande ..... 19

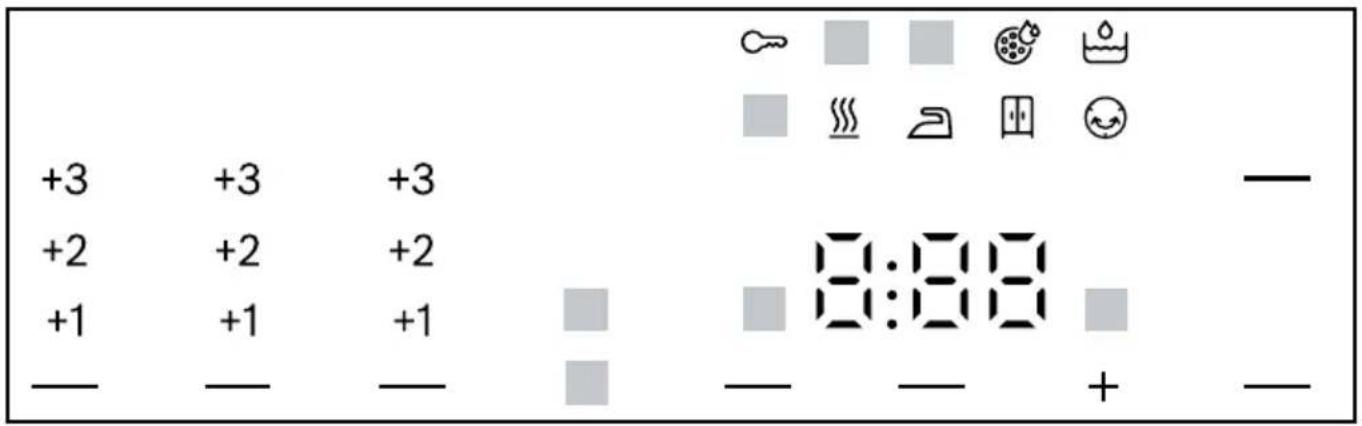

6 Affichage 20
7 Touches 23
8 Objectif de séchage 26
8.1 Modifier l'objectif de séchage.... 26
8.2 Adapter l'objectif de séchage.... 26
9 Programmes.... 27
9.1 Programmes automatiques..... 27
9.2 Programmes de temps ..... 28
10 Accessoires.... 30
11 Linge 30
11.1 Préparation du linge.... 30
12 Utilisation 31
12.1 Mise sous tension de l'appareil.... 31
12.2 Réglage d'un programme ..... 31
12.3 Introduction du linge ..... 31
12.4 Départ du programme ..... 31
12.5 Rajout de linge 32
12.6 Annulation d'un programme... 32
12.7 Retirer le linge 32
12.8 Extinction de l'appareil ..... 32
12.9 Filtre à peluche.... 32
12.10 Système de filtre de l'unité
de sol.... 34
12.11 Réservoir d'eau de condensation.... 35
13 Sécurité enfants ...... 36
13.1 Activation de la sécurité enfants.... 36
13.2 Désactivation de la sécurité enfants.... 36
14 Réglages de base.... 36
15 Nettoyage et entretien ...... 37
15.1 Conseils de nettoyage et d'entretien.... 37
15.2 Unité de sol 37
15.3 Capteur d'humidité ..... 40
16 Dépannage 41
17 Transport, stockage et éli- mination.... 46
17.1 Préparer l'appareil pour le transport 46
17.2 Mettre au rebut un appareil usagé...... 46
18 Service après-vente 47
18.1 Numéro de produit (E-Nr) et numéro de fabrication (FD) 47
19 Paramètres de consomma- tion .... 48
20 Données techniques...... 49
1 Sécurité
Respectez les consignes de sécurité suivantes.
1.1 Indications générales
■ Lisez attentivement cette notice.
■ Conservez la notice ainsi que les informations produit en vue d'une réutilisation ultérieure ou pour un futur nouveau propriétaire.
- Ne branchez pas l'appareil si ce dernier a été endommagé durant le transport.
1.2 Utilisation conforme
Utilisez l'appareil uniquement :
■ pour sécher et rafraîchir des textiles lavés à l'eau et adaptés au sèche-linge.
■ pour un usage privé et dans les pièces fermées d'un domicile.
- à une hauteur maximale de 4000 m au-dessus du niveau de la mer.
1.3 Restrictions du périmètre utilisateurs
Les enfants de 8 ans et plus, les personnes souffrant d'un handicap physique, sensoriel ou mental ou ne détenant pas l'expérience et/ou les connaissances nécessaires pourront utiliser cet appareil à condition de le faire sous surveillance, ou que son utilisation sûre leur ait été enseignée et qu'ils aient compris les dangers qui en émanent.
Les enfants ne sont pas autorisés à jouer avec l'appareil.
Le nettoyage de l'appareil, et l'entretien par l'utilisateur, sont des activités que les enfants ne peuvent pas effectuer sans surveillance.
Les enfants de moins de 3 ans et les animaux doivent être tenus à distance de l'appareil.
1.4 Installation sécurisée
Lorsque vous installez l'appareil, suivez les consignes de sécurité.
⚠️ AVERTISSEMENT – Risque d'électrocution !
Les installations non conformes sont dangereuses.
Pour le raccordement et l'utilisation de l'appareil, respectez impérativement les indications figurant sur la plaque signalétique.
L'appareil doit être branché uniquement à une source d'alimentation avec courant alternatif à l'aide d'une prise murale correctement installée et reliée à la terre.
- Le système à conducteur de protection de l'installation électrique de la maison doit être conforme. L'installation doit avoir une section de câble suffisamment grande.
- En cas d'utilisation d'un disjoncteur différentiel, n'utilisez qu'un seul type avec le symbole 📌
N'alimentez jamais l'appareil par l'intermédiaire d'un appareil de commutation externe, par ex. une minuterie ou une télécommande.
- Ne connectez jamais l'appareil à un circuit qui est régulièrement allumé et éteint par l'alimentation électrique.
- Si l'appareil est encastré, la fiche du cordon d'alimentation secteur doit être librement accessible ou, si un accès libre est impossible, un dispositif de sectionnement tous pôles doit être installé dans l'installation électrique fixe, conformément aux réglementations d'installation.
Lors de l'installation de l'appareil, veiller à ce que le cordon d'alimentation secteur ne soit pas coincé ni endommagé.
Le cordon d'alimentation pose un danger si sa gaine de protection est endommagée.
▶ Ne mettez jamais en contact le cordon d'alimentation avec des sources de chaleur et des pièces chaudes de l'appareil.
▶ Ne mettez jamais en contact le cordon d'alimentation avec des pointes acérées ou arêtes tranchantes.
▶ Ne pliez, n'écrasez ou ne modifiez jamais le cordon d'alimentation.
⚠ AVERTISSEMENT – Risque d'incendie !
Un cordon d'alimentation secteur prolongé ainsi qu'un adaptateur non agréé sont dangereux.
▶ Ne pas utiliser de rallonge ni de bloc multiprise.
- Si le cordon d'alimentation secteur est trop court, contacter le service après-vente.
▶ Utiliser uniquement des adaptateurs agréés par le fabricant.
⚠ AVERTISSEMENT – Risque de blessure !
Le soulèvement du poids élevé de l'appareil peut entraîner des blessures.
▶ Ne soulevez jamais seul l'appareil. Si cet appareil n'est pas installé correctement dans une colonne lave-linge/sèche-linge, il peut tomber.
- Empilez le sèche-linge sur un lave-linge uniquement à l'aide du kit de raccordement du fabricant du sèche-linge. Aucune autre méthode d'installation n'est autorisée.
- N'installez pas l'appareil dans une colonne de lave-linge/sèchelinge si le fabricant ne propose pas de kit de raccordement approprié.
- N'installez pas d'appareils de différents fabricants et de profondeurs et largeurs différentes dans une colonne de lave-linge/sèche-linge.
▶ Ne placez pas une colonne de lave-linge/sèche-linge sur un socle, les appareils peuvent basculer.
⚠ AVERTISSEMENT – Risque d'asphyxie !
Les enfants risquent de s'envelopper dans les matériaux d'emballage ou de les mettre sur la tête et de s'étouffer.
- Conserver les matériaux d'emballage hors de portée des enfants.
▶ Ne jamais laisser les enfants jouer avec les emballages.
⚠️ PRUDENCE – Risque de blessure!
L'appareil peut vibrer ou bouger pendant le fonctionnement.
- Installez l'appareil sur une surface propre, plane et solide.

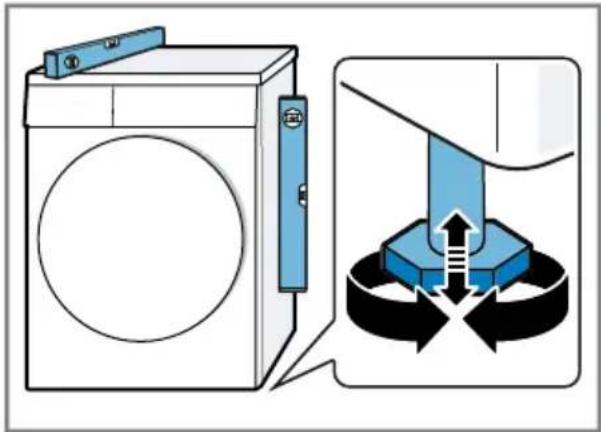

- Alignez l'appareil avec les pieds de l'appareil et un niveau à bulle.
Il existe un risque de trébuchement si les flexibles et les cordons d'alimentation secteur ne sont pas installés correctement.
- Disposez les flexibles et le cordon d'alimentation secteur de manière à éviter tout risque de chute.
Si l'appareil est déplacé par ses parties saillantes, telles que le hublot de l'appareil, les pièces peuvent se détacher.
▶ Ne déplacez pas l'appareil par ses parties frontales.
⚠️ PRUDENCE – Risque de coupure !
Vous risquez de vous couper en touchant les arêtes vives de l'appareil.
▶ Ne touchez pas les arêtes vives de l'appareil.
- Utilisez des gants de protection pour transporter et installer l'appareil.
1.5 Utilisation sûre
⚠️ AVERTISSEMENT – Risque d'électrocution !
Un appareil endommagé ou un cordon d'alimentation secteur endommagé est dangereux.
▶ N'utilisez jamais un appareil endommagé.
- Ne tirez jamais sur le cordon d'alimentation secteur pour débrancher l'appareil du secteur. Débranchez toujours la fiche du cordon d'alimentation secteur.
- Si l'appareil ou le cordon d'alimentation secteur est endomma-gé, débranchez immédiatement le cordon d'alimentation secteur ou coupez le fusible dans le boîtier à fusibles.
▶ Appelez le service après-vente. → Page 47
L'infiltration d'humidité peut occasionner un choc électrique.
▶ Utiliser l'appareil uniquement dans des pièces fermées.
▶ Ne jamais exposer l'appareil à une forte chaleur ou humidité.
▶ Ne pas utiliser de nettoyeur vapeur ou haute pression, de tuyaux ou de douchettes pour nettoyer l'appareil.
⚠️ AVERTISSEMENT – Risque de préjudice pour la santé !
Des enfants risquent de s'enfermer dans l'appareil et de mettre leur vie en danger.
- Ne pas installer l'appareil derrière une porte susceptible de bloquer ou d'empêcher l'ouverture de la porte de l'appareil.
En cas d'appareils usagés, débranchez la fiche secteur du câble d'alimentation secteur, puis coupez ce dernier et détruissez la serrure de la porte de l'appareil de sorte qu'il soit impossible de fermer le hublot.
⚠ AVERTISSEMENT – Risque d'asphyxie !
Les enfants risquent d'inhaler ou d'avaler des petits morceaux et s'étouffer.
▶ Conserver les petites pièces hors de portée des enfants.
▶ Ne pas laisser les enfants jouer avec les petites pièces.
⚠️ AVERTISSEMENT – Risque d'explosion!
La poussière de charbon ou la farine à proximité de l'appareil peut provoquer une explosion.
- Gardez l'environnement de l'appareil propre pendant le fonctionnement.
⚠ AVERTISSEMENT – Risque d'empoisonnement !
L'eau de condensation de cet appareil n'est pas potable et peut contenir des peluches.
- Ne buvez pas et n'utilisez pas l'eau de condensation de l'appareil.
L'ingestion de lessive et de produit d'entretien risque de provoquer un empoisonnement.
- Consultez un médecin en cas d'ingestion accidentelle.
- Rangez la lessive et les produits d'entretien hors de portée des enfants.
⚠ AVERTISSEMENT – Risque d'incendie !
Le réfrigérant R290 de cet appareil est respectueux de l'environnement mais combustible, et peut s'enflammer au contact d'un feu ouvert ou de sources d'inflammation.
- Éloignez l'appareil de toute flamme nue et de toute source d'in-
flammation.
⚠️ AVERTISSEMENT – Risque d'explosion !
Les résidus présents dans le filtre à peluche peuvent s'enflammer pendant le séchage.
▶ Nettoyez régulièrement le filtre à peluche.
Les objets facilement inflammables, tels que les briquets ou les allumettes, peuvent s'enflammer pendant le séchage.
- Avant de sécher du linge, retirez tous les objets facilement inflammables des poches.
Du linge non lavé et étant entré en contact avec du dissolvant, de l'huile, de la cire, du décapant, de la peinture, de la graisse ou du détachant, peut s'enflammer lors du séchage.
▶ Ne séchez pas du linge non lavé dans cet appareil.
▶ Rincez soigneusement le linge à l'eau chaude additionnée de lessive avant de le sécher.
- N'utilisez pas l'appareil si le linge a été préalablement nettoyé avec des produits chimiques industriels.
⚠ AVERTISSEMENT – Risque d'incendie !
Si le processus de séchage est interrompu prématurément, le linge n'est pas suffisamment refroidi et peut s'enflammer.
▶ N'annulez pas prématurément le programme de séchage.
- Si le processus de séchage est interrompu prématurément, retirez immédiatement le linge et étendez-le.
⚠️ PRUDENCE – Risque de blessure !
Si vous montez ou grimpez sur l'appareil, la plaque de protection peut se casser.
▶ Ne montez et ne grimpez pas sur l'appareil.
fr Sécurité
Si vous prenez appui sur le hublot de l'appareil, ce dernier peut basculer.
▶ Ne vous appuyez pas et ne vous asseyez pas sur le hublot de l'appareil.
▶ Ne déposez aucun objet sur le hublot de l'appareil.
Si vous introduisez vos mains dans le tambour en rotation, vous risquez de vous blesser les mains.
- Patientez jusqu'à l'arrêt complet du tambour avant de mettre les mains dedans.
1.6 Nettoyage et entretien sûrs
Lors du nettoyage et de l'entretien de l'appareil, respectez les consignes de sécurité.
⚠️ AVERTISSEMENT – Risque d'électrocution !
Les réparations non conformes sont dangereuses.
Seul un personnel dûment qualifié peut entreprendre des réparations sur l'appareil.
- Seules des pièces de rechange d'origine peuvent être utilisées pour réparer l'appareil.
- Afin d'écarter tout danger quand le cordon d'alimentation secteur de cet appareil est endommagé, seul le fabricant ou son service après-vente ou toute autre personne de qualification équivalente est habilité à le remplacer.
L'infiltration d'humidité peut occasionner un choc électrique.
- Ne pas utiliser de nettoyeur vapeur ou haute pression, de tuyaux ou de douchettes pour nettoyer l'appareil.
⚠ AVERTISSEMENT – Risque de blessure !
L'utilisation de pièces de rechange et d'accessoires non d'origine est dangereuse.
- Utilisez uniquement des pièces de rechange d'origine et des accessoires d'origine du fabricant.
⚠ AVERTISSEMENT – Risque d'empoisonnement !
L'utilisation de produits de nettoyage contenant des solvants peut produire des vapeurs toxiques.
▶ N'utilisez pas de produits de nettoyage contenant des solvants.
2 Prévention des dégâts matériels
Respectez ces instructions afin d'éviter d'endommager les biens et l'appareil.
ATTENTION!
Un dosage incorrect de l'assouplissant, de la lessive et des produits d'entretien et de nettoyage peut nuire au bon fonctionnement de l'appareil.
- Respectez les recommandations de dosage lessiviel du fabricant. Le dépassement de la quantité de charge maximale altère le fonctionnement de l'appareil.
- Respectez la quantité de charge maximale pour chaque programme et ne la dépassez pas. → "Programmes", Page 27
La surchauffe de l'appareil peut entraver son fonctionnement. - Dégagez l'entrée d'air au niveau de l'appareil pendant le fonctionnement.
- Assurez une ventilation suffisante dans la pièce.
Les objets légers, notamment les pe-luches et les cheveux, peuvent être aspirés par l'entrée d'air de l'appareil pendant son fonctionnement et gêner le fonctionnement de l'appareil.
- Gardez l'environnement de l'appareil propre pendant son fonctionnement.
- Tenez les objets légers à l'écart de l'appareil.
Tout fonctionnement avec une protection contre les peluches manquante, incomplète ou défectueuse (selon l'équipement, par ex. filtre à peluche, dépôt de peluches, matelas filtrant) risque d'endommager l'appareil.
- N'utilisez pas l'appareil en cas de protection manquante, incomplète ou défectueuse.
Les produits en mousse ou en mousse synthétique peuvent se déformer ou fondre lors du séchage.
▶ Ne faites pas sécher du linge contenant contenant de la mousse ou de la mousse synthétique.
Des produits nettoyants inappropriés peuvent endommager les surfaces de l'appareil.
- Ne pas utiliser de produits de nettoyage agressifs ou récurants.
- N'utilisez pas de nettoyants fortement alcoolisés.
- Ne pas utiliser de tampon en paille métallique ni d'éponge à dos récurant.
- Nettoyez l'appareil uniquement avec de l'eau et un chiffon doux et humide.
- En cas de contact avec l'appareil, éliminez immédiatement tous les résidus de lessive, de brouillard de pulvérisation ou de résidus.
3 Protection de l'environnement et économies d'énergie
3.1 Élimination de l'emballage
Les emballages sont écologiques et recyclables.
- Veuillez éliminer les pièces déta-chées après les avoir triées par matière.
Eliminez l'emballage en respectant l'environnement.
3.2 Économies d'énergie
Si vous respectez les instructions suivantes, votre appareil consommera moins de courant.
Utilisez l'appareil dans une pièce bien ventilée et maintenez libre l'entrée d'air de l'appareil.
√ L'altération du renouvellement de l'air prolonge la durée du programme et augmente la consommation d'énergie.
Essorez le linge dans le lave-linge avant de le sécher.
√ Le linge humide prolonge la durée du programme et augmente la consommation d'énergie.
Respectez la quantité de charge maximale des programmes.
→ "Programmes", Page 27
- Le dépassement de la quantité de charge maximale prolonge la durée du programme et augmente la consommation d'énergie.

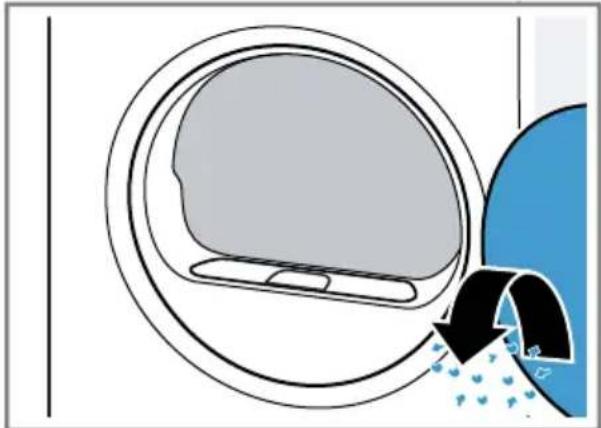

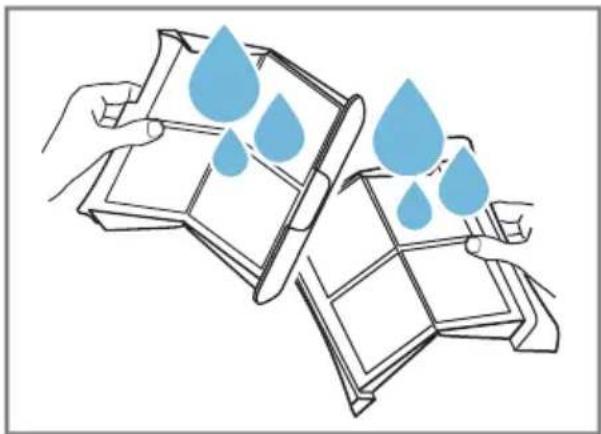

Nettoyez le filtre à peluche
→ Page 32 après le séchage.
√ Un filtre à peluches sale réduit le flux d'air dans l'appareil, prolonge la durée du programme et augmente la consommation d'énergie.
Séchez correctement le filtre dans l'unité → Page 34 après le nettoyage.
- Les filtres humides prolongent la durée du programme et augmentent la consommation d'énergie.
3.3 Mode économie d'énergie
Si vous n'utilisez pas l'appareil pendant une longue période de temps, il passe automatiquement en mode économie d'énergie. Tous les affichages s'effacent et Départ/Rajout clignote.
Le mode économie d'énergie prend fin lorsque vous utilisez de nouveau l'appareil.
4 Installation et branche- ment
4.1 Déballage de l'appareil
ATTENTION!
Les objets qui restent dans le tambour et qui ne sont pas destinés au fonctionnement de l'appareil peuvent entraîner des dommages matériels ou endommager l'appareil.
- Avant utilisation, retirez ces objets et les accessoires fournis du tambour.
-
Retirez entièrement les emballages et les sachets de l'appareil. → "Élimination de l'emballage", Page 11.
-
Vérifiez que l'appareil ne présente pas de dommages visibles.
-
Ouvrez la porte de l'appareil. → "Utilisation", Page 31
-
Retirez l'accessoire du tambour.
-
Fermez la porte de l'appareil.
4.2 Contenu de la livraison
Après avoir déballé le produit, inspectez toutes les pièces pour détecter d'éventuels dégâts dus au transport et pour vous assurer de l'intégralité de la livraison.
ATTENTION!
Des accessoires incomplets ou défectueux peuvent gêner le fonctionnement de l'appareil, l'endommager ou entraîner des dommages matériels.
- Ne faites pas fonctionner l'appareil avec des accessoires incomplets ou défectueux.
Remplacez les accessoires appropriés avant de faire fonctionner l'appareil.
→ "Accessoires", Page 30
Contenu de la li- Description vraison
 | Sèche-linge | |
 | Documents d'accompagnement | |
 |  | Tuyau d'évacuation d'eau avec adaptateur de raccordement, matériel de fixation et coude.→ "Tuyau d'évacuation d'eau", Page 14 |
4.3 Exigences sur le lieu d'installation
ATTENTION!
Si l'appareil est incliné à plus de 40°, l'eau résiduelle qu'il contient peut s'échapper et provoquer des dommages matériels.
▶ Inclinez l'appareil avec précaution.
▶ Transportez l'appareil debout.
La présence d'eau résiduelle gelée dans l'appareil peut l'endommager.
N'installez et n'utilisez pas l'appareil dans des lieux exposés au risque de gel et/ou en plein air.
Si vous utilisez l'appareil immédiatement après son transport, le liquide réfrigérant qu'il contient peut provoquer des dommages.
- Après un transport, laissez l'appareil reposer pendant deux heures avant de le mettre en service.
Lieu d'installation Conditions
Au sol Posez l'appareil
sur une surface propre, plane et ferme.
Alignez l'appareil → Page 16.
| Lieu d'installation | Conditions |
| Dans une co-lonne lave-linge/sèche-linge | Installez cet appareil uniquement dans une colonne lave-linge/sèche-linge à l'aide du kit de raccordement d'origine du fabricant du sèche-linge.Posez cet appareil uniquement sur un lave-linge du même fabricant. La profondeur et la largeur de cet appareil doivent correspondre aux dimensions du lave-linge.Ne placez pas une colonne de lave-linge/sèche-linge sur un socle. |
Contre un mur Ne
4.4 Tuyau d'évacuation d'eau
Le séchage produit de l'eau de condensation que votre appareil utilise pour le nettoyage automatique. Utilisez le tuyau d'évacuation d'eau
pour évacuer l'excédent d'eau de condensation directement dans les eaux usées.
Remarques
- Utilisez cet appareil avec le tuyau d'évacuation d'eau fourni. Si vous raccordez le tuyau d'évacuation d'eau → Page 14, vous n'avez pas besoin de vider le réservoir de condensation → Page 35 régulièrement.
■ Vous pouvez commander ces → "Accessoires", Page 30 en option auprès du service après-vente.
Raccorder le tuyau d'évacuation d'eau
Si vous ne souhaitez pas vider régulièrement le réservoir d'eau de condensation de l'appareil, raccordez le tuyau d'évacuation d'eau.
ATTENTION!
Si l'appareil fonctionne sans que le tuyau d'eau de condensation ou que le tuyau d'évacuation d'eau ne soit raccordé, du liquide peut s'échapper du manchon.
- Avant d'utiliser l'appareil, raccordez correctement le tuyau d'eau de condensation ou le tuyau d'écoulement d'eau sur le manchon.
Conditions
■ L'appareil et ses accessoires sont déballés.
→ "Déballage de l'appareil", Page 12
■ L'appareil est installé sur le lieu d'installation.
→ "Exigences sur le lieu d'installation", Page 13

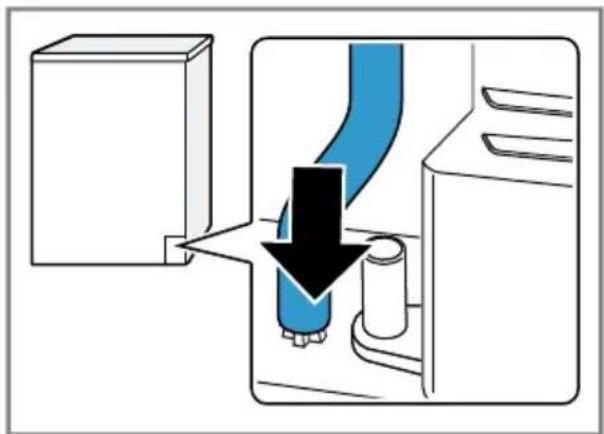

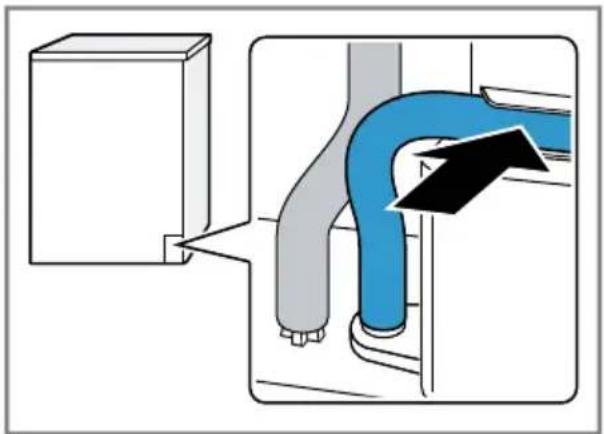

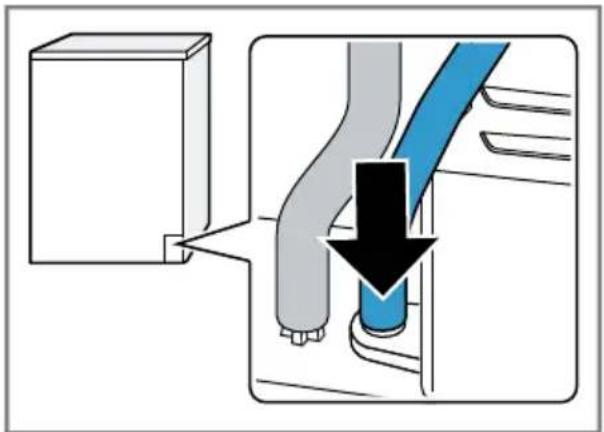

- Tirez le tuyau d'eau de condensation du manchon.
Le tuyau d'eau de condensation est raccordé au manchon en usine.

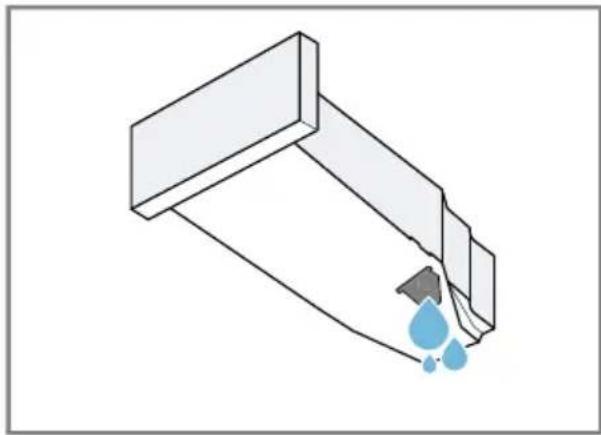

Remarque : Lorsque vous retirez le tuyau d'eau de condensation, du liquide peut s'échapper du man- chon.
- Faites glisser le tuyau d'eau de condensation sur le support.

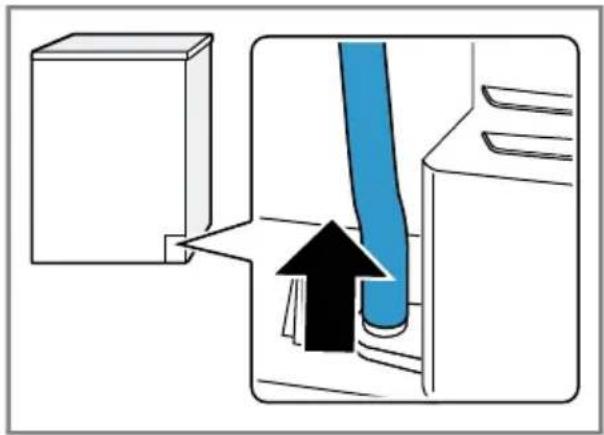

- Poussez le tuyau d'évacuation d'eau sur le manchon jusqu'en butée.
- Insérez le tuyau d'évacuation d'eau dans le guide de flexible.
Assurez-vous de ne pas plier le tuyau d'évacuation d'eau.
- Raccordez l'appareil à l'évacuation de l'eau.
→ "Types de raccordement à l'évacuation de l'eau", Page 16
Conseil : Pour recueillir à nouveau l'eau de condensation dans le réservoir d'eau de condensation (par exemple, en cas de changement d'emplacement de l'appareil), exécutez ces étapes dans l'ordre inverse des opérations.
Types de raccordement à l'évacuation de l'eau
ATTENTION!
En cas de sortie bouchée ou fermée, l'eau accumulée risque de s'écouler à nouveau dans l'appareil.
- Avant de faire fonctionner l'appareil, s'assurer que l'eau d'écoulement s'évacue rapidement et éliminer les bouchages.
Écoulement dans un siphon.
Fixez le point de raccordement avec un collier de serrage (12-22 mm). Fixez le tuyau d'évacuation d'eau avec un guide de flexible à une hauteur minimale de 80 cm et maximale de 100 cm.
Remarque : Le raccord Y → Page 30 vous permet de raccorder le tuyau d'évacuation d'eau d'un appareil supplémentaire, par exemple une machine à laver, au même écoulement du siphon.
Écoulement dans un lavabo.
Poussez le tuyau d'évacuation d'eau complètement à travers le coude et fixez-le avec le matériel de fixation. Fixez le coude à une hauteur de 100 cm maximum.
Écoulement dans une bouche d'évacuation.
Poussez le tuyau d'évacuation d'eau complètement à travers le coude et fixez-le avec le matériel de fixation. Fixez le coude sur la bouche d'évacuation.
4.5 Alignement de l'appareil
Pour réduire le bruit et les vibrations, alignez correctement l'appareil.
Pour aligner l'appareil, tournez les pieds de l'appareil. Vérifiez l'horizontalité avec un niveau à bulle.
Tous les pieds de l'appareil doivent reposer fermement sur le sol.
4.6 Raccordement électrique de l'appareil
- Branchez la fiche secteur du cordon d'alimentation de l'appareil dans une prise murale à proximité de l'appareil.
Les données de raccordement de l'appareil figurent dans les données techniques → Page 49.
- Assurez-vous que la fiche secteur soit correctement branchée.
5 Description de l'appareil

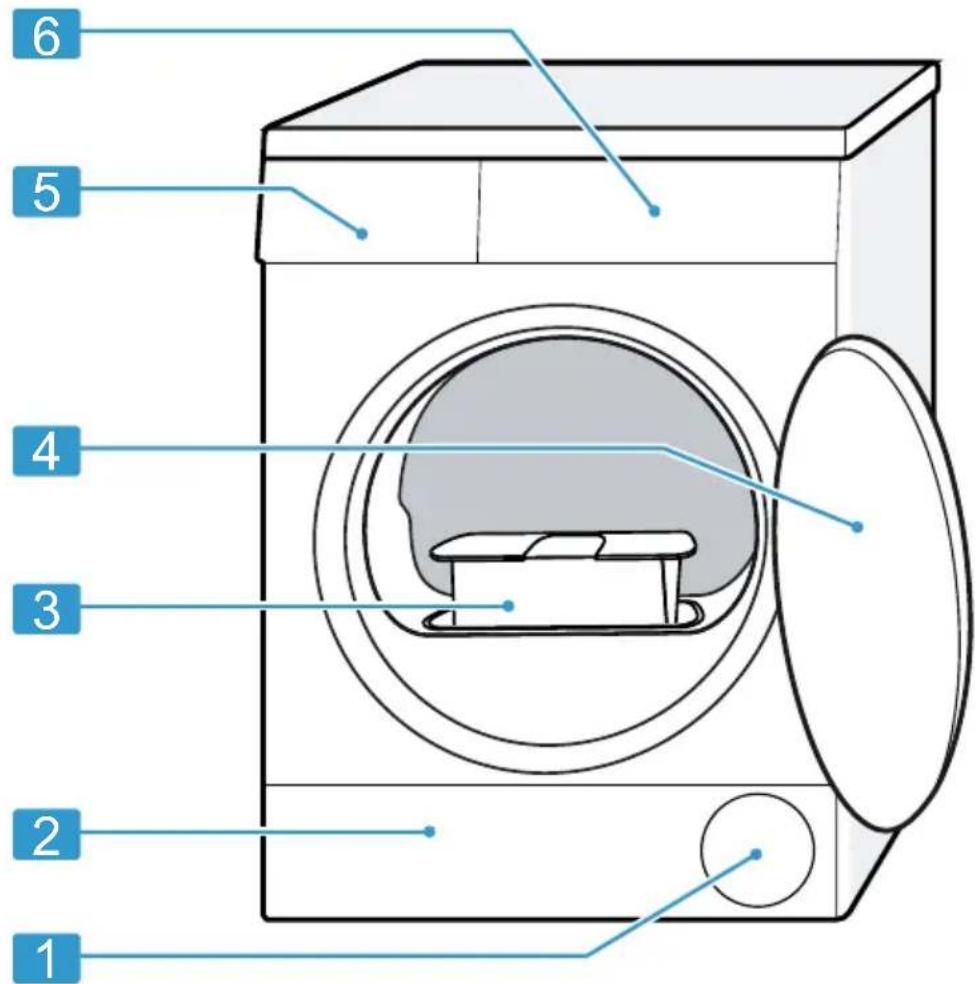

5.1 Appareil
Cette section contient une vue d'ensemble des composants de votre appareil.
| 1 | Entrée d'air |

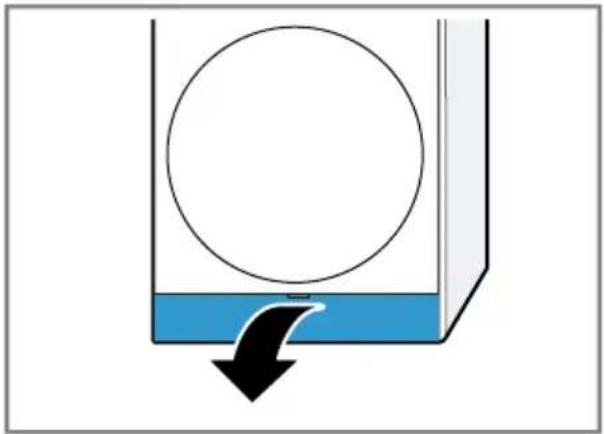

| 2 | Trappe d'entretien de l'unité de sol → Page 37 |

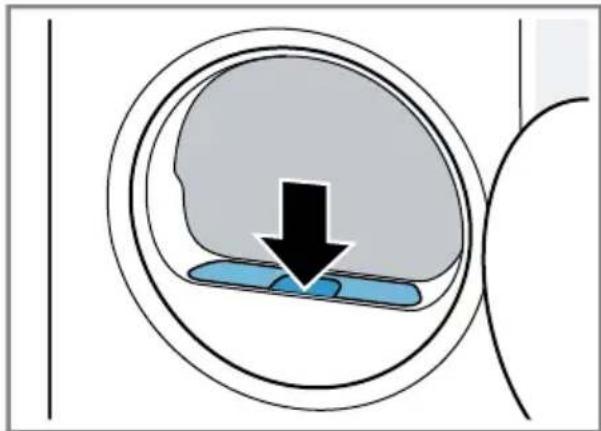

| 3 | Filtre à peluche → Page 32 |
| 4 | Hublot |
| 5 | Réservoir d'eau de condensation → Page 35 |
| 6 | Bandeau de commande → Page 19 |
5.2 Bandeau de commande
Le champ de commande vous permet de configurer toutes les fonctions de votre appareil et vous donne des informations sur l'état de fonctionnement.
2 Sélecteur de programme → Page 31
3 Affichage → Page 20
4 Touches → Page 23
6 Affichage
À l'écran sont affichés les valeurs de réglage actuelles, les sélections possibles ou des textes d'information.
| Affichage Dénomination Description | ||
| 00:401 | Durée du pro-gramme/temps restant du pro-gramme | Durée prévisionnelle approximative du programme ou du temps restant du pro-gramme. |
| 1:25 Programme de temps | Un programme de temps est réglé.→ "Programmes de temps", Page 28 | |
| 8,0 kg1 | Recommandation de charge | Quantité de charge maximale en kg pour le programme sélectionné. |
| + 0:451 | Fin dans | → "Touches", Page 25 |
| Sécurité enfants■ | s'allume : la sécurité enfants est activée.■ clignote : la sécurité enfants est activée et l'appareil a été utilisé.→ "Désactivation de la sécurité enfants", Page 36 | |
| 1 Exemple | ||
| — | Départ/pause Démarrer, annuler ou mettre en pause un programme■ s'allume : le programme est en cours d'exécution et peut être interrompu ou mis en pause.■ clignote : le programme peut être lancé ou poursuivi. | |
| — | Objectif de séchage Prêt à re-passer | L'objectif de séchage est activé.→ "Touches", Page 24 |
| — | Objectif de séchage Prêt à ran-ger | L'objectif de séchage est activé.→ "Touches", Page 24 |
| — | Objectif de séchage Prêt à ran-ger plus | L'objectif de séchage est activé.→ "Touches", Page 23 |
| +1+2+3 | Objectif de séchage adapté | L'objectif séchage adapté est activé.→ "Touches", Page 23→ "Touches", Page 24→ "Touches", Page 24 |
| — | Fonction antifroissage | La fonction antifroissage est activée.→ "Touches", Page 24 |
| — | Séchage délicat Le séchage délicat pour les textiles déli-cats est activé.→ "Touches", Page 25 | |
| 4 kg Demi-charge La demi-charge est activée.→ "Touches", Page 25 | ||
| — | Séchage silen-cieux | Le séchage silencieux sans signaux so-nores est activé.→ "Touches", Page 25 |
| ☎ | Réservoir d'eau de condensation | Vider le réservoir d'eau de condensation→ Page 35.Mettre en place le réservoir d'eau de condensation→ Page 36. |
| ☎ | Filtre à peluche | Nettoyez le filtre à peluche→ Page 32. |
| ☎ | Système de fil-trage de l'unité | Nettoyez le système de filtrage de l'unité→ Page 34. |
| 1 Exemple | ||
| Affichage Dénomination Description | ||
| Hot Processus de re-froidissement | Le linge est refroidi dans le tambour en rotation pour préserver le linge. Ce processus peut être interrompu en ouvrant le hublot.Remarque: Ne modifiez pas le pro-gramme. | |
| ### | Séchage Statut du programme | |
| Degré de séchage Statut du programmePrêt à repasser | ||
| Degré de séchage Statut du programmePrêt à ranger | ||
| Repassage facile Statut du programme | ||
| Pause Statut du programme | ||
| End Fin de programme Statut du programme | ||
| 1 Exemple | ||
7 Touches
Vous trouverez ici un aperçu des touches et leurs possibilités de réglage.
| Touche Sélection Description | ||
| Départ/Rajout ■ démarrer■ annuler■ mettre en pause | Démarrer un pro-gramme, l'annuler ou lemettre en pause. | |
| 3 sec. ■ activer■ désactiver | Activer ou désactiver lasécurité enfants.Protégez le bandeau decommande contre touteutilisation involontaire.Si la sécurité enfants aété activée et que l'appa-reil est éteint, la sécuritéenfants reste activée.→ "Sécurité enfants",Page 36 | |
| Prêt à ranger plus ■ Prêt à ranger plus■ +1■ +2■ +3 | ■ Le degré de séchageest activé en sélection-nant Prêt à rangerplus.Le degré de séchagedétermine le degréd'humidité ou de sé-chage du linge aprèsla fin du programme.→ "Objectif de sé-chage", Page 26■ Le degré de séchageest adapté en sélec-tionnant +1, +2 ou +3.→ "Adapter l'objectifde séchage",Page 26 | |
| Prêt à ranger ■ Prêt à ranger■ +1■ +2■ +3 | ■ Le degré de séchage est activé en sélectionnant Prêt à ranger.Le degré de séchage détermine le degré d'humidité ou de séchage du linge après la fin du programme.→ "Objectif de séchage", Page 26■ Le degré de séchage est adapté en sélectionnant +1, +2 ou +3.→ "Adapter l'objectif de séchage", Page 26 | |
| Prêt à repasser ■ Prêt à repasser■ +1■ +2■ +3 | ■ Le degré de séchage est activé en sélectionnant Prêt à repasser.Le degré de séchage détermine le degré d'humidité ou de séchage du linge après la fin du programme.→ "Objectif de séchage", Page 26■ Le degré de séchage est adapté en sélectionnant +1, +2 ou +3.→ "Adapter l'objectif de séchage", Page 26 | |
| Antifroissage ■ activer■ désactiver | Activer ou désactiver la fonction antifroissage.Le tambour déplace le linge à intervalles réguliers après la fin du programme pendant 60 minutes pour réduire le froissement. | |
| Séchage délicat■ activer■ désactiver | Activer ou désactiver le séchage délicat.La température est réduite pour les textiles délicats, par exemple pour le polyacrylique ou l'élasthanne.La durée du programme s'allonge. | |
| Fin dans■ Fin du programme■ Durée du programme | ■ Fixez la fin du programme.La durée du programme est déjà comprise dans le nombre d'heures réglé.Après le démarrage du programme, la durée du programme est affichée.■ Réglez la durée des programmes de temps.→ "Programmes de temps", Page 28 | |
| Stille modus■ activer■ désactiver | Pour activer ou désactiver le signal après la fin du programme. | |
| Demi charge■ activer■ désactiver | Faire sécher des pièces de linge individuelles ou de petites charges. | |
8 Objectif de séchage
Un objectif de séchage est défini pour chaque programme automatique. L'objectif de séchage détermine le degré d'humidité ou de séchage du linge après la fin du programme.
| Objectif de séchage | Linge Résultat de séchage | |
| Prêt à ranger plus | Linge épais constitué de plusieurs épaisseurs, qui sèche difficilement. | Le linge est sec. |
| Prêt à ranger | Linge normal comportant une seule épaisseur. | Le linge est sec. |
| Prêt à repasser | Linge normal comportant une seule épaisseur | Après le séchage, le linge est encore légèrement humide.Afin d'éviter que le linge ne soit froissé après le séchage, repassez-le ou suspendez-le s'il est encore humide. |
8.1 Modifier l'objectif de séchage
Pour certains programmes automatiques, vous pouvez modifier l'objectif de séchage pour que votre linge soit plus sec ou plus humide.
- Réglez un programme automatique.
→ "Programmes automatiques", Page 27
√ L'objectif de séchage préréglé est affiché.
- Appuyez sur Prêt à ranger plus, Prêt à ranger ou Prêt à repasser.
L'affichage indique -, ou
8.2 Adapter l'objectif de séchage
Si vous trouvez le linge trop humide après le séchage avec un objectif de séchage spécifique, vous pouvez ajuster l'objectif de séchage.
- Réglez un programme automatique.
→ "Programmes automatiques", Page 27
√ L'objectif de séchage préréglé est affiché.
- Appuyez sur Prêt à ranger plus, Prêt à ranger ou Prêt à repasser.
√ L'affichage indique : "+1", "+2" ou "+3".
9 Programmes
Vous pouvez faire sécher votre linge à l'aide d'un programme automatique ou d'un programme de temps.
9.1 Programmes automatiques
Les programmes automatiques sont des programmes dans lesquels des capteurs d'humidité mesurent l'humidité résiduelle du linge pendant le séchage. Le programme se termine uniquement lorsque Le programme se termine uniquement lorsque le degré de séchage fixé est atteint.le degré de séchage fixé est atteint.
Chaque programme automatique a un degré de séchage → Page 26. Le degré de séchage détermine le degré d'humidité ou de séchage du linge après la fin du programme.
Conseils
■ Sélectionnez le degré de séchage en fonction du linge ou du résultat de séchage souhaité. → "Objectif de séchage", Page 26
■ Les étiquettes d'entretien sur le linge vous donnent des informations supplémentaires sur le choix du programme. Symboles d'entretien figurant sur les étiquettes d'entretien
| Programme Description charge | max. (kg) |
| Coton Faire sécher des textiles solides et résistants à l'ébullition en coton ou en lin. | 8,0 |
| ☐ Coton Eco Faire sécher des textiles solides et résistants à l'ébullition en coton ou en lin. Programme d'économie d'énergie. | 8,0 |
| Synthétiques Faire sécher des textiles en tissus synthétiques ou mélangés. | 3,5 |
| Mix Faire sécher des textiles en coton ou synthétiques. | 3,0 |
| Linge de lit Housses de couette, taies d'oreiller et draps en coton sec.Remarque: Le mouvement du tambour est optimisé pour le séchage de grandes pièces de linge. | 3,5 |
| Délicat Faire sécher des textiles délicats en satin, tissus synthétiques ou mélangés. | 2,0 |
| Duvet Faire sécher des textiles, couvertures ou couettes remplis de duvet.Remarques■ Faire sécher de grandes pièces de linge, des couvertures ou des oreillers séparément.■ Pour répartir le duvet et dissoudre les inclusions humides, secouez les textiles une fois le programme terminé. | 1,5 |
| Hygiene Plus Faire sécher des textiles solides et résistants à l'ébullition en coton ou en lin.Remarque : Convient particulièrement en cas d'exigences élevées en matière d'hygiène. | 4,0 |
| Sport Faire sécher des vêtements de sport séchant rapidement en fibres fonctionnelles, microfibres et synthétiques. | 1,5 |
| Chemises Faire sécher les chemises et blouses en coton, lin, synthétiques ou tissus mélangés.Remarque : Pour un résultat de séchage optimal, séchez au maximum 5 chemises. Après le séchage, repassez le linge ou suspendez-le. L'humidité résiduelle se répartit alors uniformément. | 1,5 |
| Express 40' Faire sécher les textiles en synthétiques et en coton léger. | 2,0 |
| Essuies Faire sécher des serviettes et peignoirs solides et résistants à l'ébullition en coton ou en lin. | 6,0 |
9.2 Programmes de temps
Les programmes de temps sont des programmes dotés d'une durée de programme définie ou réglée. Le programme se termine une fois le temps écoulé, même si le linge n'est pas encore sec, par exemple. Les programmes de temps conviennent au séchage de pièces de linge individuelles ou de textiles fins.
Conseil : Les étiquettes d'entretien sur le linge vous donnent des informations supplémentaires sur le choix du programme. Symboles d'entretien figurant sur les étiquettes d'entretien
| Programme chronométrique | Description charge | max. (kg) |
| Finition laine Faire sécher des lainages lavables en machine ou des textiles contenant de la laine.Remarque : Ces textiles deviennent duve-teux mais ne sèchent pas entièrement.Retirez les textiles dès la fin du programme et laissez-les sécher. | 0,5 | |
| Minuterie chaud Faire sécher tous les textiles à l'exception de la laine et de la soie.Convient pour un linge pré-séché ou légère-rement humide et pour un séchage supplémentaire de linge épais, à plusieurs couches. | 3,0 | |
10 Accessoires
Utilisez uniquement des accessoires d'origine. Ils ont été spécialement conçus pour votre appareil.
| Utilisation Référence | ||
| Raccord en Y Permet de raccorder le tuyau d'évacuation d'eau d'un appareil supplémentaire au même écoulement du siphon. | 15000490 | |
| Matelas filtrant Pièce de rechange pour la protection contre les peluches du système de filtrage de l'unité. | 12022801 | |
| Nouveau kit de raccordement (blanc). | Pour gagner de la place, placez l'appareil au-dessus d'un lave-linge adapté, du même fabricant, de même largeur et de même profondeur. | WTZ27410 |
| Nouveau kit de raccordement avec plan de travail escamotable (blanc). | Pour gagner de la place, placez l'appareil au-dessus d'un lave-linge adapté, du même fabricant, de même largeur et de même profondeur. Le plan de travail escamotable facilite le chargement et le déchargement de l'appareil. | WTZ27400 |
| Étrier Placez l'appareil en position élevée afin de faciliter son chargement et son déchargement. | WTZPW20D | |
11 Linge
Remarque : Vous trouverez de plus amples informations dans le manuel d'utilisation numérique en scannant le code QR figurant dans la table des matières ou sur www.bosch-home.com.
11.1 Préparation du linge
ATTENTION!
Les objets restés dans le linge risquent d'endommager le tambour et le linge.
- Avant le lavage, retirez tous les objets des poches.
Pour protéger votre appareil et le linge, préparez le linge.
- videz les poches des vêtements
- à l'aide d'une brosse, retirez le sable éventuellement présent dans toutes les poches et tous les revers,
- fermez les housses de couette et les taies d'oreiller
- fermez les fermetures éclair, les
velcros, les crochets et les
œillets
- nouez les ceintures en tissu, les lanières de tablier, etc. ou utilisez un filet à linge si nécessaire
- retirez les crochets des rideaux et les rubans de plomb, ou utilisez un filet à linge
- utilisez un filet à linge pour les petites pièces de linge, par exemple des chaussettes d'enfants
- Dépliez le linge et assouplissez-le ou respectez la description des programmes
- Essorer le linge avant le séchage
12 Utilisation
Remarque : Vous trouverez de plus amples informations dans le manuel d'utilisation numérique en scannant le code QR figurant dans la table des matières ou sur www.bosch-home.com.
12.1 Mise sous tension de l'appareil
Condition : L'appareil est installé et raccordé correctement.
- Réglez le sélecteur sur un programme.
Remarque : L'éclairage du tambour s'éteint automatiquement.
12.2 Réglage d'un pro- gramme
-
Tournez le sélecteur de programme sur le programme souhaité.
→ "Programmes", Page 27 -
Si nécessaire, adaptez les réglages du programme.
12.3 Introduction du linge
Remarque : Pour éviter de froisser le linge, veuillez respecter la charge maximale du
→ "Programmes", Page 27.
Condition : Le linge est préparé.
→ "Linge", Page 30
-
Ouvrez le hublot.
Assurez-vous que le tambour est vide. -
Introduisez le linge dans le tambour.
-
Fermez le hublot.
Assurez-vous qu'aucun linge n'est coincé dans le hublot.
12.4 Départ du programme
Remarque : Si vous souhaitez modifier le temps restant jusqu'à la fin du programme, réglez d'abord l'heure Fin dans.
- Appuyez sur Départ/Rajout .
√ L'affichage indique soit la durée du programme, soit l'heure Fin dans.
Après la fin du programme, l'affichage indique : "End".
fr Utilisation
12.5 Rajout de linge
Après le démarrage du programme, vous pouvez retirer et ajouter du linge à tout moment.
- Appuyez sur Départ/Rajout .
Le processus de refroidissement démarre automatiquement après environ 30 secondes et refroidit le linge dans le tambour en rotation. Si vous souhaitez éviter ou annuler le processus de refroidissement, ouvrez le hublot.
→ "Affichage", Page 22
- Ouvrez la porte de l'appareil.
- Rajoutez ou retirez du linge.
- Fermez la porte de l'appareil.
- Appuyez sur Départ/Rajout .
12.6 Annulation d'un pro- gramme
- Appuyez sur Départ/Rajout .
Le processus de refroidissement démarre automatiquement après environ 30 secondes et refroidit le linge dans le tambour en rotation. Si vous souhaitez éviter ou annuler le processus de refroidissement, ouvrez le hublot.
→ "Affichage", Page 22
- Ouvrez la porte de l'appareil.
- Retirez le linge → Page 32.
12.7 Retirer le linge
- Ouvrez la porte de l'appareil.
- Retirez le linge.
12.8 Extinction de l'appareil
- Réglez le sélecteur de programme sur Arrêt.
12.9 Filtre à peluche
Pendant le séchage, les peluches du linge sont recueillies dans le filtre à peluche. Le filtre à peluche protège l'appareil des peluches.
Nettoyer le filtre à peluche
Lorsque le programme de séchage est terminé ou que l'écran affiche un message pendant le fonctionnement, nettoyez le filtre à peluche.
Remarque : Si vous ne nettoyez pas l'appareil comme décrit, le fonctionnement de l'appareil peut être altéré.
Conditions
■ L'écran affiche après le séchage : "End"
■ ou pendant le fonctionnement ⚙.
-
Ouvrez le hublot.
-

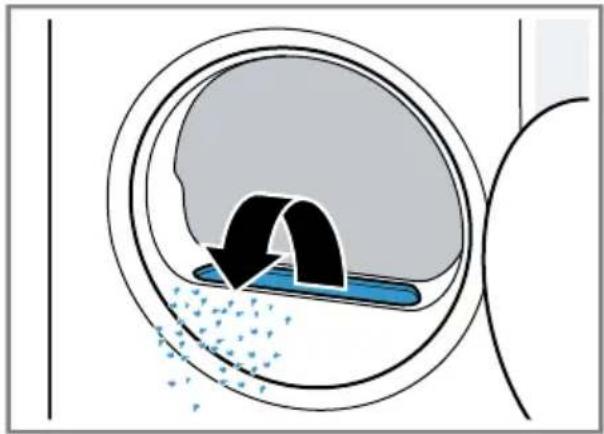

Retirez les peluches du hublot.

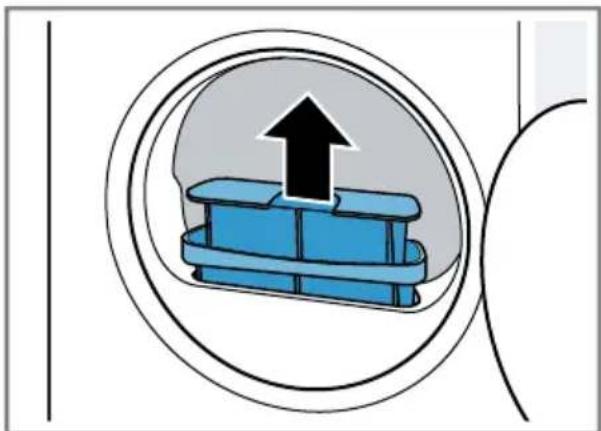

- Retirez le double filtre à peluches.
- Retirez les peluches de la cavité.
Veillez à ce qu'aucune peluche ne tombe dans la canalisation d'air.

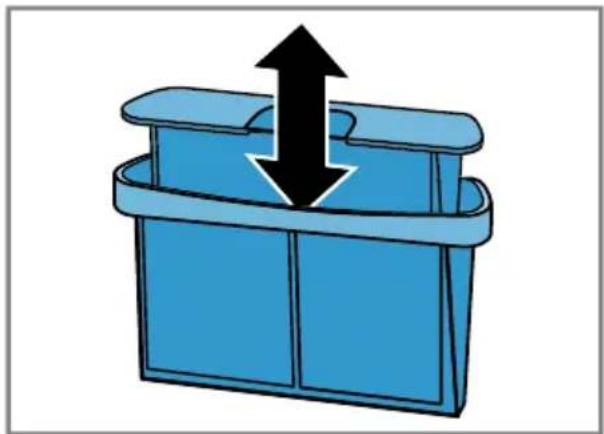

- Séparez le double filtre à peluche.

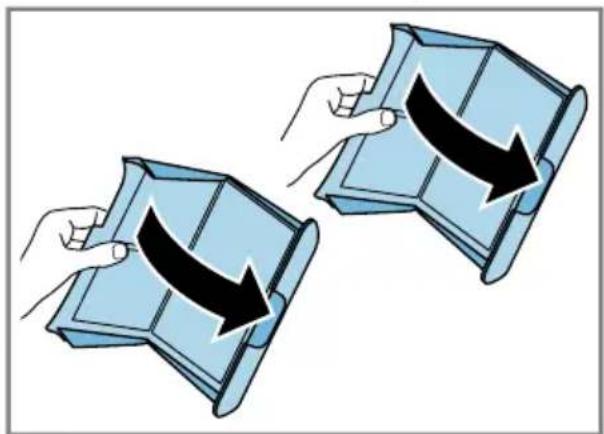

- Ouvrez les deux filtres à peluche.
- Nettoyez soigneusement les deux filtres à peluche à l'eau courante chaude et séchez-les.

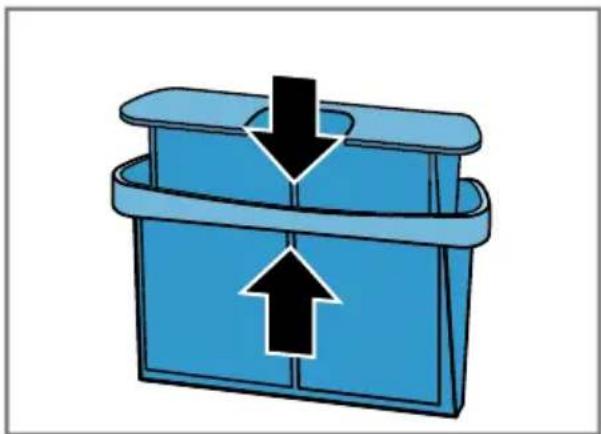

- Fermez les deux filtres à peluche et assemblez-les.

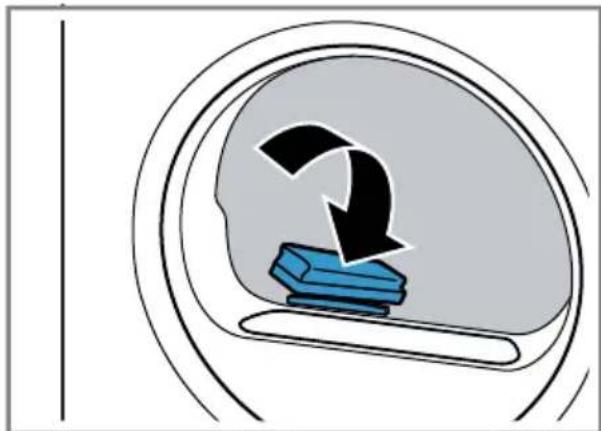

- Insérez le double filtre à peluche.
11.Fermez le hublot.
12.10 Système de filtre de l'unité de sol
Lors du séchage, les peluches du linge sont collectées dans le système de filtrage de l'unité de sol. Le système de filtrage protège l'appareil des peluches.
Nettoyez le système de filtrage de l'unité.
Si l'écran affiche un message pendant le fonctionnement, nettoyez le système de filtrage de l'unité de sol.
Remarques
- Vous pouvez nettoyer régulièrement le système de filtrage sans message affiché à l'écran. Il n'est pas nécessaire de nettoyer après chaque séchage.
■ Si vous ne nettoyez pas l'appareil comme décrit, le fonctionnement de l'appareil peut être altéré.
Condition : L'écran affiche pendant le fonctionnement : 🏠
- Nettoyez le filtre à peluche → Page 32.
-
Ouvrez l'unité → Page 37.
-

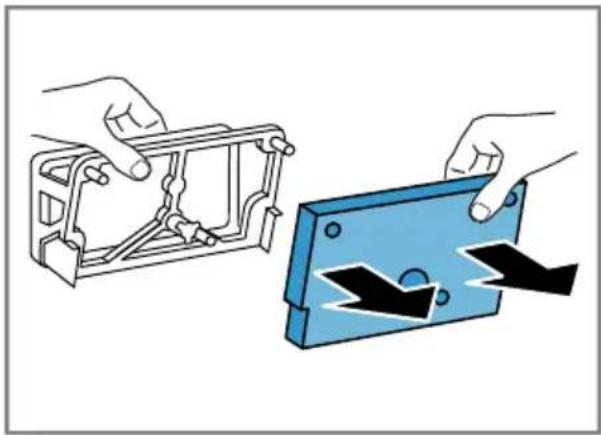

Retirez avec précaution le matelas filtrant des supports.
Veillez à ne pas déformer ni endommager le matelas filtrant.

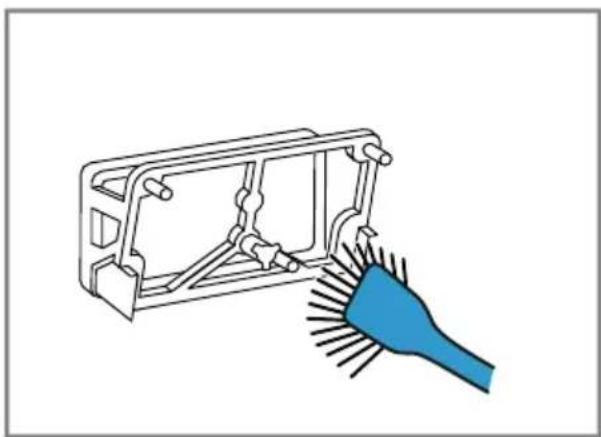

- Nettoyez le couvercle de l'échangeur thermique avec une brosse douce.
Veillez à éliminer toutes les saletés du joint.

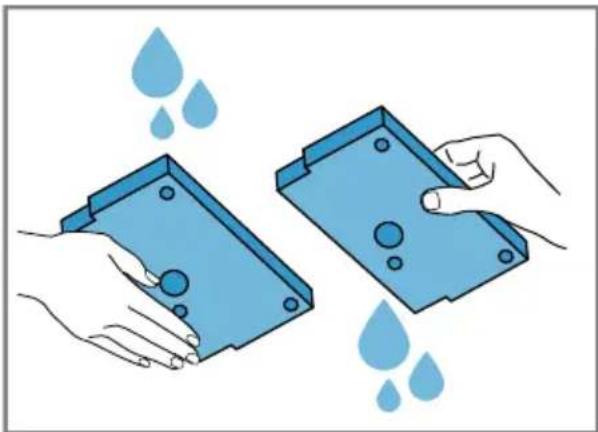

- Nettoyez soigneusement le mate-las filtrant à l'eau courante chaude et essorez-le à la main.
Vous pouvez retirer soigneusement les salissures importantes avec un aspirateur.
Ne nettoyez pas le matelas filtrant avec des produits de nettoyage.

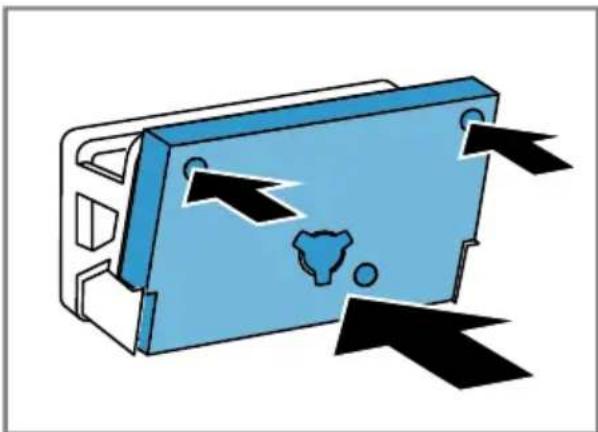

- Faites glisser le matelas filtrant sur les supports.
Veillez à ne pas déformer, endommager ni faire glisser latéralement le matelas filtrant nettoyé sur les supports.
Remarque : Vous pouvez le commander le matelas filtrant → Page 30 comme pièce de rechange auprès du service après-vente.
- Fermez l'unité → Page 39.
12.11 Réservoir d'eau de condensation
Le séchage produit de l'eau de condensation que votre appareil utilise pour le nettoyage automatique. L'eau de condensation est recueillie en usine dans le réservoir d'eau de condensation de l'appareil.
Remarque : Utilisez cet appareil avec le tuyau d'évacuation d'eau fourni. Si vous raccordez le tuyau d'évacuation d'eau → Page 14, vous n'avez pas besoin de vider le réservoir de condensation → Page 35 régulièrement.
Vider le réservoir d'eau de condensation
Lorsque le programme de séchage est terminé ou que l'écran affiche un message pendant le fonctionnement, videz le réservoir d'eau de condensation.
Conditions
■ L'écran affiche après le séchage : "End"
■ ou pendant le fonctionnement 📄

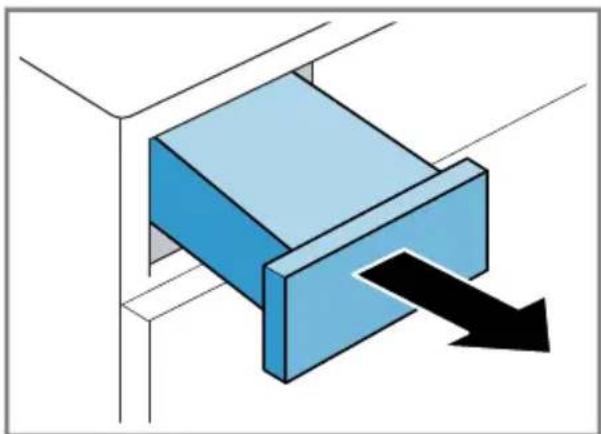

- Tirez le réservoir d'eau de condensation horizontalement.
- Videz le réservoir d'eau de condensation.
Veillez à insérer le réservoir d'eau de condensation avant d'utiliser l'appareil.
→ "Insérer le réservoir à fond", Page 36
Insérer le réservoir à fond
Condition : Le réservoir d'eau de condensation → Page 35 est retiré de l'appareil.

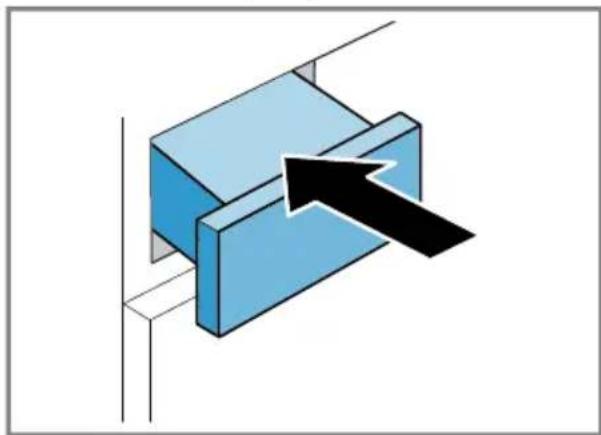

- Enfoncez le réservoir d'eau de condensation jusqu'en butée.
Protégez votre appareil contre tout actionnement accidentel des commandes.
13.1 Activation de la sécurité enfants
- Appuyez sur les deux touches ⚙ 3 sec. pendant environ 3 secondes.
L'affichage indique
Les éléments de commande sont bloqués.
√ La sécurité enfants reste active même après avoir éteint l'appareil.
13.2 Désactivation de la sécurité enfants
Condition : Pour désactiver la sécurité enfants, l'appareil doit être allumé.
- Appuyez sur les deux touches ⚙ 3 sec. pendant environ 3 secondes.
√ s'éteint à l'affichage.
14 Réglages de base
L'appareil peut être réglé en fonction de vos besoins personnels.
Remarque : Vous trouverez de plus amples informations dans le manuel d'utilisation numérique en scannant le code QR figurant dans la table des matières ou sur www.bosch-home.com.
15 Nettoyage et entretien
Pour que votre appareil reste long-temps opérationnel, nettoyez-le et entretenez-le avec soin.
Remarque : Vous trouverez de plus amples informations dans le manuel d'utilisation numérique en scannant le code QR figurant dans la table des matières ou sur www.bosch-home.com.
15.1 Conseils de nettoyage et d'entretien
| Essuyez le boîtier et les éléments de commande uniquement avec de l'eau et un chiffon humide. | Les pièces de l'appareil restent propres et hygiéniques. |
| Retirez immédia-tement tous les restes de lessive, d'aérosol ou les résidus. | Les dépôts ré-cents peuvent être éliminés plus facilement sans laisser de résidus. |
| Laissez la porte de l'appareil ou-verte après utili-sation. | L'eau résiduelle peut sécher et cela réduit la formation d'odeurs dans l'appareil. |
15.2 Unité de sol
L'unité de sol est la zone inférieure et accessible de l'unité où se trouve l'échangeur thermique.
Ouvrir l'unité
Conditions
■ L'appareil a refroidi pendant 30 minutes.
■ La porte de l'appareil est fermée.
- Ouvrez la trappe d'entretien.

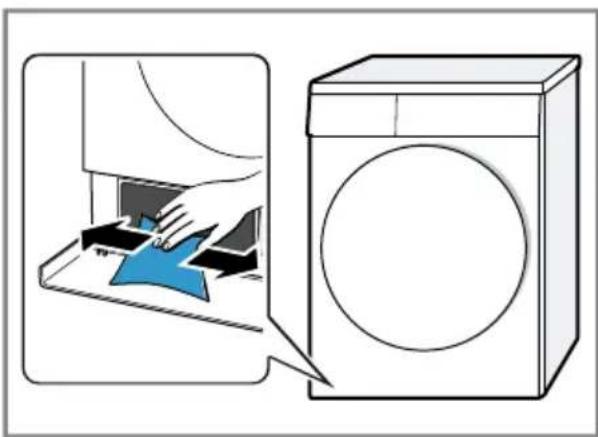

Si vous placez un chiffon sous la trappe de maintenance, vous pouvez récupérer l'eau résiduelle de l'unité.

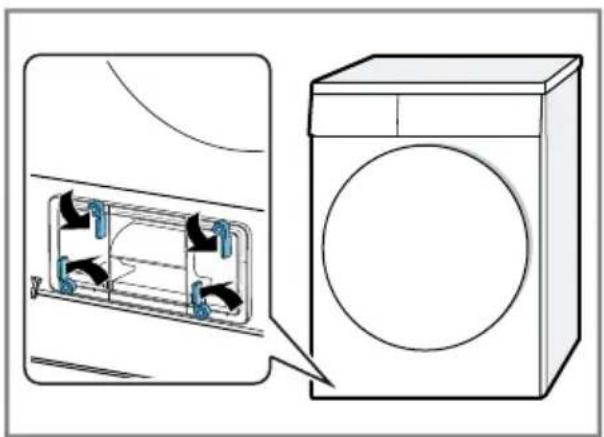

- Ouvrez le levier du couvercle de l'échangeur thermique.

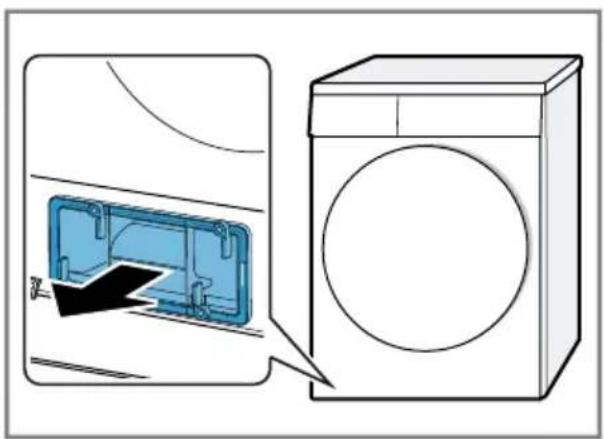

- Retirez le couvercle de l'échangeur thermique par la poignée.
fr Nettoyage et entretien
Nettoyer l'unité
Vous pouvez retirer les impuretés visibles dans l'unité.
PRUDENCE
Risque de coupure !
Vous risquez de vous couper en touchant les arêtes vives de l'échangeur thermique.
▶ N'effleurez pas les lamelles de l'échangeur thermique.
-
Ouvrez l'unité → Page 37.
-
Nettoyez le couvercle de l'échangeur thermique avec une brosse douce.
Veillez à éliminer toutes les saletés du joint.
- Soulevez légèrement la patte centrale de l'insert.

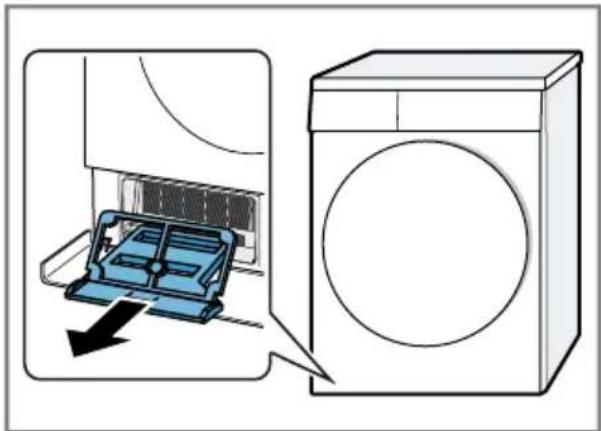

- Enlevez l'insert à l'horizontale.

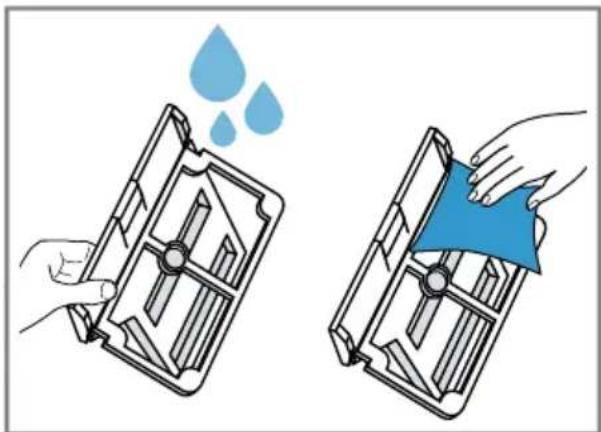

- Nettoyez l'insert à l'eau courante puis séchez-le.

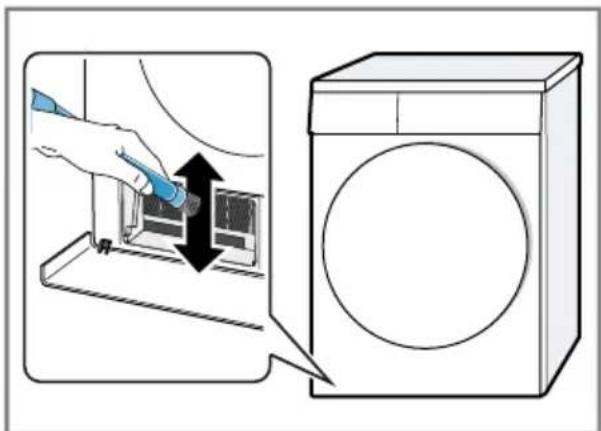

- Nettoyez les lamelles de l'échangeur thermique avec précaution à l'aide de la brosse de l'aspirateur.
Veillez à aspirer les lamelles de haut en bas et à ne pas les déformer ou les endommager.

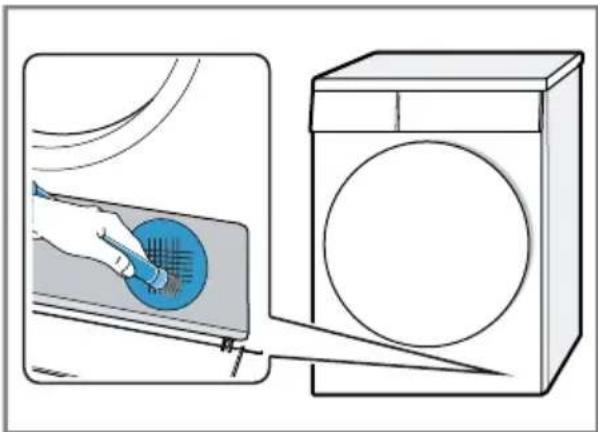

- Nettoyez avec précaution la grille de l'entrée d'air à l'aide de la brosse d'un aspirateur.
Ce faisant, veillez à ne pas déformer ni endommager la grille.
- Nettoyez l'ouverture avec un chiffon doux et humide.

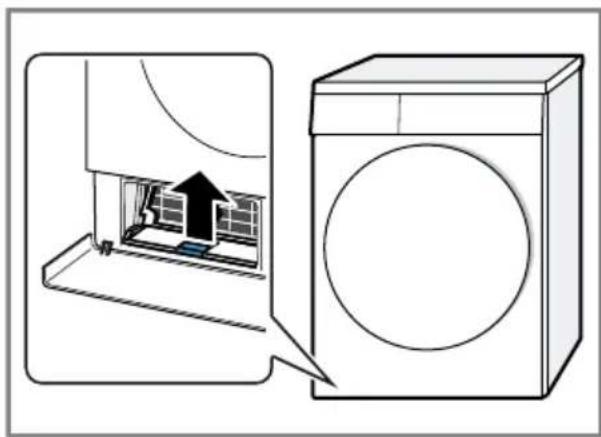

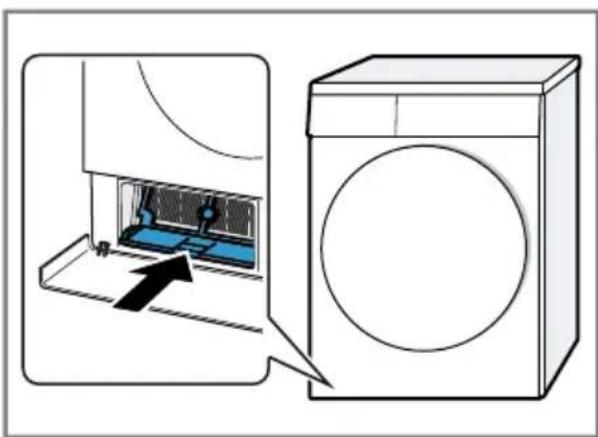

- Insérez l'insert horizontalement jusqu'à ce que la patte s'enclenche.
- Fermez l'unité → Page 39.
Fermer l'unité
Condition : L'unité est ouverte.
→ "Ouvrir l'unité", Page 37

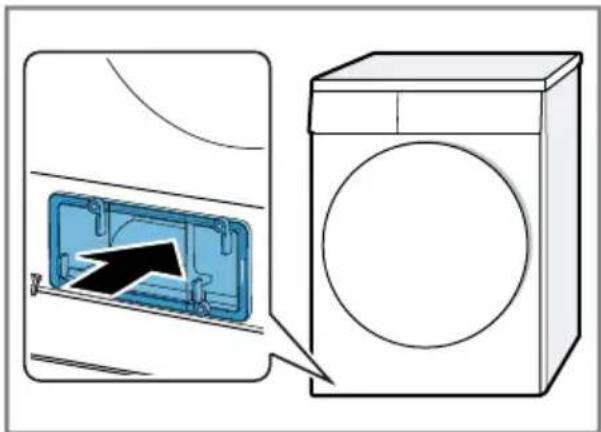

- Insérez le couvercle de l'échangeur thermique par la poignée.

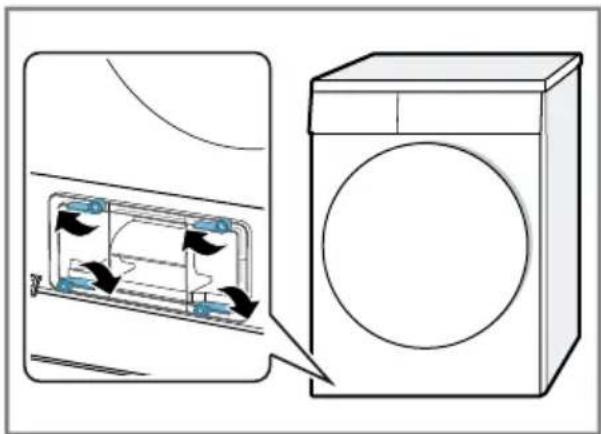

- Fermez le levier du couvercle de l'échangeur thermique.

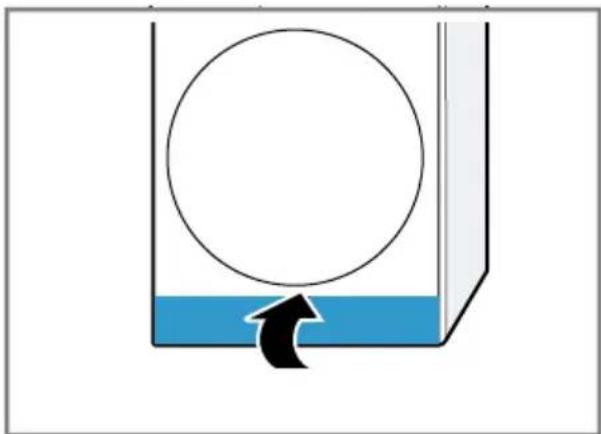

- Fermez la trappe d'entretien.
fr Nettoyage et entretien
15.3 Capteur d'humidité
Le capteur d'humidité de cet appareil détermine le degré d'humidité de votre linge pendant le séchage. En fonction de l'humidité résiduelle du linge, l'appareil modifie la durée du programme automatique.
Nettoyer le capteur d'humidité
Des résidus de calcaire, de lessive et de produits d'entretien peuvent s'accumuler sur le capteur d'humidité après un certain temps. Nettoyez régulièrement le capteur d'humidité.
ATTENTION!
Des objets durs ou rugueux peuvent endommager le capteur d'humidité.
▶ N'utilisez pas d'objets durs ou rugeux, de produits abrasifs ou de laine d'acier pour le nettoyage.
Remarque : Si vous ne nettoyez pas l'appareil comme décrit, le fonctionnement de l'appareil peut être altéré.
- Ouvrez le hublot.
- Nettoyez le capteur d'humidité avec une éponge.
Vous pouvez corriger par vous-même les petits défauts de votre appareil. Lisez les renseignements de dépannage avant de contacter le service consommateurs. Vous vous épargnerez ainsi des dépenses inutiles.
AVERTISSEMENT
Risque d'électrocution !
Les réparations non conformes sont dangereuses.
- Seul un personnel dûment qualifié peut entreprendre des réparations sur l'appareil.
- Seules des pièces de rechange d'origine peuvent être utilisées pour réparer l'appareil.
- Afin d'écarter tout danger quand le cordon d'alimentation secteur de cet appareil est endommagé, seul le fabricant ou son service après-vente ou toute autre personne de qualification équivalente est habilité à le remplacer.
Défaut Cause et dépannage
| "Hot" et le tambour tourne. | Processus de refroidissement actif.1. Il ne s'agit pas d'un défaut.2. Ne modifiez pas le programme pendant l'exécution du processus de refroidissement.Remarque: Le processus de refroidissement dure jusqu'à 10 minutes. Vous pouvez continuer à utiliser l'appareil. | |
| Bruit de bourdonnement. | Compresseur actif.► Il ne s'agit pas d'un défaut - bruit de fonctionnement normal. | |
| L'afficheur s'éteint et Départ/Rajout cli-gnote. | Le mode économie d'énergie est actif.► Appuyez sur une touche quelconque.✓ L'affichage s'allume de nouveau. | |
| Le filtre à peluches est encrassé.► → "Nettoyer le filtre à peluche", Page 32 | ||
| Le filtre de l'unité est encrassé.► → "Nettoyez le système de filtrage de l'unité.", Page 34 | ||
| L'appareil ne fonctionne pas. | La fiche secteur du cordon d'alimentation secteur n'est pas branchée.► Branchez l'appareil au réseau électrique. | |
| Le fusible dans le coffret à fusibles s'est déclenché.► Vérifiez le fusible dans le boîtier à fusibles. | ||
| L'alimentation électrique est tombé en panne. | ||
| Défaut Cause et dépannage | ||
| L'appareil ne fonctionne pas. | ► Vérifiez si l'éclairage du compartiment ou d'autres appareils dans la pièce. | |
| L'appareil est en pause, mais le tambour tourne. | Processus de refroidissement actif.► Il ne s'agit pas d'un défaut - aucune action nécessaire. | |
| Froissage. La quantité de charge est trop élevée.► Tenez compte de la quantité de charge maximale des → "Programmes", Page 27. | ||
| et programme interrompu. | Réservoir d'eau de condensation rempli.1. → "Vider le réservoir d'eau de condensation", Page 35.2. → "Insérer le réservoir à fond", Page 36.3. → "Départ du programme", Page 31. | |
| Le tuyau d'évacuation d'eau est plié ou coincé.1. Assurez-vous que le tuyau d'évacuation d'eau n'est ni plié ni coincé.2. Dépliez le tuyau d'évacuation d'eau. | ||
| Le tuyau d'évacuation d'eau n'est pas raccordé correctement.► Assurez-vous que le tuyau d'évacuation d'eau est correctement raccordé.→ "Raccorder le tuyau d'évacuation d'eau", Page 14 | ||
| Défaut Cause et dépannage | ||
| et programme inter-rompu. | Le tuyau d'évacuation d'eau est bouché.► Nettoyez le tuyau d'évacuation d'eau avec de l'eau du robinet. | |
| Un corps étranger se trouve dans l'unité1. → "Ouvrir l'unité", Page 37.2. Retirez les corps étrangers présents.3. → "Fermer l'unité", Page 39. | ||
| Eau de condensation dans le réservoir d'eau de condensa-tion bien que le tuyau d'évacuation de l'eau soit branché. | L'appareil utilise l'eau de condensation pour l'auto-net-toyage automatique.► Il ne s'agit pas d'un défaut - aucune action néces-saire. | |
| Le tuyau d'évacuation d'eau n'est pas raccordé cor-rectement.► Assurez-vous que le tuyau d'évacuation d'eau est correctement raccordé.→ "Raccorder le tuyau d'évacuation d'eau",Page 14 | ||
| Le programme ne dé-marre pas. | La sécurité enfants est active.► → "Désactivation de la sécurité enfants", Page 36 | |
| Vous n'avez pas appuyé sur Départ/Rajout.► Appuyez sur Départ/Rajout. | ||
| Aucun programme réglé.1. → "Réglage d'un programme", Page 31.2. → "Départ du programme", Page 31. | ||
| La durée du pro-gramme se modifie pendant le séchage. | Le déroulement du programme est optimisé électroni-quement. Cela peut conduire à la modification de la durée du programme.► Il ne s'agit pas d'un défaut - aucune action néces-saire. | |
| Bruit de pompe. Pompe à eau de condensation active.► Il ne s'agit pas d'un défaut - bruit de fonctionnement normal. | ||
| Bruit de ronflement. Ventilation du compresseur active.► Il ne s'agit pas d'un défaut - bruit de fonctionnement normal. | ||
| La durée de séchage est trop longue. | Le filtre de l'unité est encrassé.► → "Nettoyez le système de filtrage de l'unité.",Page 34 | |
| Le filtre à peluches est encrassé.► → "Nettoyer le filtre à peluche", Page 32 | ||
| La durée de séchage est trop longue. | La température ambiante est supérieure à 30 °C. ▶ Assurez-vous que la température ambiante est inférieure à 30 °C. | |
| La température ambiante est inférieure à 15 °C. ▶ Assurez-vous que la température ambiante est supérieure à 15 °C. | ||
| Circulation d'air insuffisante sur le lieu d'installation de l'unité. ▶ Ventilez le lieu d'installation de l'appareil. | ||
| L'entrée d'air de l'appareil est bloquée. ▶ Assurez-vous que l'entrée d'air de l'appareil reste dégagée. | ||
| L'échangeur thermique est encrassé. 1. → "Ouvrir l'unité", Page 37. 2. Nettoyez l'échangeur thermique. → "Nettoyer l'unité", Page 38 3. → "Fermer l'unité", Page 39. | ||
| De l'eau fuit. L'appareil n'est pas correctement aligné. ▶ Alignement de l'appareil | ||
| Le joint du couvercle de l'échangeur thermique est encrassé. ▶ Nettoyez le joint du couvercle de l'échangeur thermique. → "Nettoyez le système de filtrage de l'unité.", Page 34 | ||
| Le tuyau d'évacuation d'eau n'est pas raccordé correctement. ▶ Assurez-vous que le tuyau d'évacuation d'eau est correctement raccordé. → "Raccorder le tuyau d'évacuation d'eau", Page 14 | ||
| Le levier du couvercle de l'échangeur thermique n'est pas correctement fermé. ▶ Assurez-vous que le levier du couvercle de l'échangeur thermique est correctement fermé. → "Fermer l'unité", Page 39 | ||
| Le linge est trop hu-mide. | Programme inadapté au type de textile. ▶ Réglez un programme de temps pour un séchage supplémentaire. → "Programmes", Page 27 | |
| L'alimentation électrique est tombé en panne. | ||
Défaut Cause et dépannage
| Le linge est trop hu-mide. | ► Vérifiez si l'éclairage du compartiment ou d'autres appareils dans la pièce. |
| La quantité de charge est trop élevée.► Tenez compte de la quantité de charge maximale des→ "Programmes", Page 27. | |
| Le linge chaud paraît plus humide à la fin du pro-gramme qu'il ne l'est réellement.1. Retirez le linge du tambour directement après le sé-chage.2. Étalez le linge pour qu'il refroidisse. | |
| Degré de séchage inapproprié réglé.► → "Modifier l'objectif de séchage", Page 26. | |
| Le degré de séchage n'est pas adapté.► → "Adapter l'objectif de séchage", Page 26. | |
| Quantité de charge trop faible.► Réglez un programme de temps pour un séchage supplémentaire.→ "Programmes", Page 27 | |
| Capteur d'humidité encrassé.► → "Nettoyer le capteur d'humidité", Page 40. | |
| Processus de séchage interrompu et réservoir d'eau de condensation rempli.1. → "Vider le réservoir d'eau de condensation", Page 35.2. → "Insérer le réservoir à fond", Page 36.3. → "Départ du programme", Page 31. |
17 Transport, stockage et élimination
Apprenez comment préparer votre appareil pour le transport et le stockage. Apprenez également comment éliminer les appareils usagés.
17.1 Préparer l'appareil pour le transport
ATTENTION!
Si vous utilisez l'appareil immédiatement après son transport, le liquide réfrigérant qu'il contient peut provoquer des dommages.
- Après un transport, laissez l'appareil reposer pendant deux heures avant de le mettre en service.
Conseil : L'appareil peut contenir de l'eau résiduelle et peut s'égoutter pendant le transport. Transportez l'appareil debout.
Conditions
■ Le réservoir d'eau de condensation est vidé. Vider le réservoir d'eau de condensation → Page 35
■ L'appareil est allumé.
→ "Mise sous tension de l'appareil", Page 31
-
Réglez un programme → Page 31 de votre choix.
-
Démarrez le programme → Page 31 et patientez 5 minutes.
√ L'eau de condensation est pompée.
-
Éteignez l'appareil. → "Extinction de l'appareil", Page 32
-
Retirez le tuyau d'évacuation d'eau du point de raccordement. → "Types de raccordement à l'évacuation de l'eau", Page 16
-
Sécurisez le tuyau d'évacuation d'eau sur l'appareil pour éviter tout desserrage involontaire. Assurez-vous de ne pas plier le tuyau d'évacuation d'eau.
- Videz le réservoir d'eau de condensation → Page 35.
- Mettez en place le réservoir d'eau de condensation → Page 36.
- Débranchez la prise de l'appareil du secteur.
√ L'appareil est prêt pour le transport.
17.2 Mettre au rebut un appa-reil usagé
La destruction dans le respect de l'environnement permet de récupérer de précieuses matières premières.
AVERTISSEMENT
Risque de préjudice pour la santé !
Des enfants risquent de s'enfermer dans l'appareil et de mettre leur vie en danger.
- Ne pas installer l'appareil derrière une porte susceptible de bloquer ou d'empêcher l'ouverture de la porte de l'appareil.
- En cas d'appareils usagés, dé-branchez la fiche secteur du câble d'alimentation secteur, puis coupez ce dernier et détruissez la serrure de la porte de l'appareil de sorte qu'il soit impossible de fermer le hublot.
AVERTISSEMENT
Risque d'incendie !
Le réfrigérant R290 dans cet appareil est respectueux de l'environnement mais inflammable et peut prendre feu sur les appareils non éliminés dans les règles.
- Éliminer l'appareil dans les règles.
▶ Ne pas endommager les tubulures du circuit frigorifique.
1. Débrancher la fiche du cordon d'alimentation secteur.
2. Couper le cordon d'alimentation secteur.
3. Éliminez l'appareil dans le respect de l'environnement.
Vous trouverez des informations sur les circuits actuels d'élimination auprès de votre revendeur spécialisé ou de l'administration de votre commune/ville.
Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE).
La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.
18 Service après-vente
Si vous avez des questions, si vous n'avez pas réussi à remédier par vous-même à un dérangement qui affecte l'appareil ou si l'appareil doit être réparé, veuillez vous adresser à notre service après-vente. Les pièces de rechange relatives au fonctionnement de l'appareil et conformes à l'ordonnance d'écoconception correspondante sont disponibles auprès de notre service après-vente pour une durée d'au moins 10 ans à partir de la mise sur le marché de votre appareil dans l'Espace économique européen.
Remarque : Dans le cadre des conditions de la garantie, le recours au service après-vente est gratuit.
Pour plus d'informations sur la durée et les conditions de la garantie dans votre pays, adressez-vous à notre service après-vente, à votre reven-deur ou consultez notre site Web. Lorsque vous contactez le service après-vente, vous avez besoin du numéro de produit (E-Nr.) et du numéro de fabrication (FD) de votre appareil. Vous trouverez les données de contact du service après-vente dans la liste ci-jointe ou sur notre site Web.
18.1 Numéro de produit (E-Nr) et numéro de fabrication (FD)
Le numéro de série (E-Nr.) et le numéro de fabrication (FD) sont indiqués sur la plaque signalétique de l'appareil.
Selon le modèle, la plaque signalétique se trouve :
■ sur le côté intérieur du hublot.
■ sur le côté intérieur de la trappe d'entretien.
■ au dos de l'appareil.
Pour retrouver rapidement les données de votre appareil et le numéro de téléphone du service consommateurs, n'hésitez pas à les recopier ailleurs.
19 Paramètres de consommation
Le programme Coton Eco (signalé par la flèche) convient pour sécher du linge en coton normalement humide et est le plus efficace vis-à-vis de la consommation d'énergie. Les valeurs de consommation indiquées sur le label énergétique de ce programme se réfèrent à un taux d'humidité du linge de 60 %. Les valeurs indiquées pour les autres programmes sont indicatives et ont été déterminées conformément à la norme applicable EN61121.
Les valeurs réelles peuvent s'écarter des valeurs spécifiées en fonction du type de tissu, de la composition du linge à sécher, de l'humidité résiduelle dans le tissu, du degré de séchage réglé, de la quantité de charge, des conditions ambiantes et de l'activation de fonctions supplémentaires.
La durée prévisionnelle du programme et le temps Fin dans qui apparaît lors de la sélection du programme sont basés sur une vitesse d'essorage du lave-linge de 1000 tr/min à la livraison de l'appareil.
| Programme Humi- | dité finale(%) | Charge(kg) | Vitesse d'esso- rage(tr/min) | Humi- dité de départ(%) | Durée du pro- gramme(h:min) | Conso mma- tion énergé- tique(kWh/ cycle) | |
| Coton ger | + Prêt à ran- | -1,5 8,0 | 1400 50 | 2:40 1,31 | |||
| Coton ger | + Prêt à ran- | -1,5 4,0 | 1400 50 | 1:53 0,89 | |||
| Coton ger | + Prêt à ran- | -1,5 8,0 | 1000 60 | 2:58 1,51 | |||
| Coton ger | + Prêt à ran- | -1,5 4,0 | 1000 60 | 2:04 1,01 | |||
| Coton ger | + Prêt à ran- | -1,5 8,0 | 800 70 | 3:17 1,72 | |||
| Coton ger | + Prêt à ran- | -1,5 4,0 | 800 70 | 2:14 1,12 | |||
| ☐ Coton Eco | 0,0 8,0 | 1400 50 | 2:26 1,20 | ||||
| ☐ Coton Eco | 0,0 4,0 | 1400 50 | 1:37 0,73 | ||||
| ☐ Coton Eco | 0,0 8,0 | 1000 60 | 2:45 1,40 | ||||
| ☐ Coton Eco | 0,0 4,0 | 1000 60 | 1:48 0,84 | ||||
| ☐ Coton Eco | 0,0 8,0 | 800 70 | 3:04 1,61 | ||||
| ☐ Coton Eco | 0,0 4,0 | 800 70 | 1:59 0,95 | ||||
| Coton passer | + Prêt à re-passer | 12,0 8,0 | 1400 50 | 1:52 0,88 | |||
| Coton passer | + Prêt à re-passer | 12,0 4,0 | 1400 50 | 1:14 0,52 | |||
| Coton passer | + Prêt à re-passer | 12,0 8,0 | 1000 60 | 2:12 1,08 | |||
| Coton passer | + Prêt à re-passer | 12,0 4,0 | 1000 60 | 1:25 0,64 | |||
| Coton passer | + Prêt à re-passer | 12,0 8,0 | 800 70 | 2:32 1,29 | |||
| Coton passer | + Prêt à re-passer | 12,0 4,0 | 800 70 | 1:36 0,75 | |||
| Synthétiques à ranger | + Prêt | 2,0 3,5 | 800 40 | 0:57 0,42 | |||
| Synthétiques à ranger | + Prêt | 2,0 3,5 | 600 50 | 1:08 0,52 | |||
20 Données techniques
| Hauteur de l'ap-pareil | 84,2 cm |
| Largeur de l'ap-pareil | 59,8 cm |
| Profondeur de l'appareil | 59,9 cm |
| Poids 56,2 kg | 1 |
| Charge de linge maximale | 8,0 kg |
| Tension secteur 220-240 V, 50 Hz | |
| Protection minimale de l'installation | 10 A |
| 1 Selon l'équipement de l'appareil | |
| Puissance nominale | 600 W |
| Puissance absorbée | ■ Mode arrêt : 0,15 W■ Mode laissé sur marche : 0,50 W |
| Température ambiante | ■ Minimum : 5 °C■ Maximum : 35 °C |
| Longueur du cor-don d'alimenta-tion secteur | 145 cm |
| 1Selon l'équipement de l'appareil | |
| Ce produit contient des sources de lumière de la classe d'efficacité énergétique F. La source de lumière est | |
fr Données techniques
disponible en tant que pièce de re- change et doit être remplacée uni- quement par du personnel qualifié. Vous trouverez de plus amples infor- mations sur votre modèle sur Internet à l'adresse https://eprel.ec.europa.eu/¹. Cette adresse Internet renvoie à la base de données officielle des produits de l'UE, EPREL. Veuillez suivre les instru- tructions de la recherche de modèle. L'identifiant du modèle se base sur les caractères précédant la barre oblique dans le numéro de produit (E-Nr.) sur la plaque signalétique. Vous pouvez également trouver l'identifiant du modèle sur la pre- mière ligne du label énergétique de l'UE.
