Type de produit	Ponceuse excentrique (meuleuse excentrique)
Marque	Faust
Modèle	EX 125 E-01
Tension nominale	230 V ~ 50 Hz
Puissance absorbée	200 W
Diamètre du plateau de ponçage	120 mm
Format du papier abrasif	125 mm (ø 125 mm)
Vitesse de vibration	4 500 - 10 000 par minute
Niveau de pression acoustique (LPA)	86 dB(A)
Niveau de puissance acoustique (LWA)	93 dB(A)
Vibration (aw)	12 m/s²
Poids	1,7 kg
Double isolation	Oui
Fonctions principales	Meulage et polissage du bois, métal, plastique et matériaux similaires
Réglage de vitesse	Par pression sur l'interrupteur ou vis moletée
Fonctionnement continu	Oui (avec bouton de blocage de l'interrupteur)
Système d'aspiration	Direct via plateau perforé et collecteur de poussière intégré
Accessoires inclus	Collecteur de poussière, 3 papiers abrasifs (grain 40, 80, 120)
Entretien et nettoyage	Nettoyer régulièrement ; ne pas utiliser de détergents corrosifs ; vérifier les balais de charbon en cas d'étincelles excessives
Sécurité	Débrancher avant toute intervention ; porter masque anti-poussière et lunettes de protection ; fixer solidement la pièce à travailler
Pièces détachées et réparabilité	Disponibles via le service après-vente ; identification par l'éclaté fourni dans la notice

FOIRE AUX QUESTIONS - EX 125 E-01 Faust

Comment changer le papier de verre sur la ponceuse EX 125 E-01 ?

Le changement du papier abrasif est facile grâce au ruban cramponnant. Assurez-vous que les trous d'aspiration du papier correspondent à ceux du plateau de ponçage. Débranchez toujours l'appareil avant toute manipulation.

Comment régler la vitesse de rotation ?

La vitesse se règle de deux façons : soit en appuyant plus ou moins fort sur l'interrupteur de service (A), soit en tournant la vis moletée (C) située dans l'interrupteur pour une présélection.

Comment utiliser le collecteur de poussière ?

Le collecteur de poussière (7) se monte directement sur l'appareil. L'aspiration s'effectue à travers le papier abrasif et le plateau de ponçage. Pour des raisons de santé, il est obligatoire de l'utiliser.

Quels matériaux puis-je poncer avec cette ponceuse ?

Cette ponceuse excentrique est conçue pour le meulage et le polissage du bois, du fer, des matières plastiques et de matériaux similaires. N'utilisez que le papier abrasif approprié. Il est interdit de travailler sur des matériaux contenant de l'amiante.

Comment nettoyer l'appareil ?

Maintenez votre ponceuse toujours propre. N'utilisez pas de détergents corrosifs pour nettoyer les parties en plastique. Vérifiez après chaque utilisation que l'appareil n'est pas endommagé. Débranchez-le avant le nettoyage.

Que faire en cas d'étincelles excessives ?

Si vous observez une formation excessive d'étincelles, vérifiez les balais de charbon. Si nécessaire, remplacez-les. Si le problème persiste, contactez le service après-vente.

Comment changer le plateau de ponçage ?

Débranchez d'abord l'appareil. Dévissez les quatre vis qui maintiennent le plateau, puis retirez-le et remplacez-le par un neuf. Un plateau endommagé doit être immédiatement remplacé.

Puis utiliser la ponceuse en fonctionnement continu ?

Oui, pour un fonctionnement continu, appuyez sur l'interrupteur de service (A) puis bloquez-le à l'aide du bouton de blocage (B). Pour arrêter, appuyez brièvement sur l'interrupteur.

Quels accessoires sont fournis avec l'EX 125 E-01 ?

La livraison comprend la ponceuse elle-même, un collecteur de poussière, et trois papiers abrasifs de grainure 40, 80 et 120.

Comment commander des pièces de rechange ?

Identifiez les pièces à l'aide de l'éclaté et de la liste des pièces détachées dans la notice. Vous pouvez ensuite les commander auprès du service après-vente de Faust.

MODE D'EMPLOI EX 125 E-01 Faust

F Instructions de service Meuleuse Excentrique

La meuleuse excentrique est prévue pour le meulage et le polissage de bois, de fer, de matière plastique et de matériaux semblables en utilisant le papier-émeri approprié.

Description

1 Papier-émeri
2 Boîtier
3 Bouton de blocage
4 Interrupteur de service
5 Raccord pour collecteur de poussière
6 Câble de raccordement
7 Collecteur de poussière

Prière de lire attentivement le mode d'emploi et d'apporter une attention particulière aux consignes de sécurité. Gardez le mode d'emploi près de la meuleuse excentrique.

Données techniques

Tension de secteur: 230 V - 50 Hz
Puissance absorbée: 200 W
Surface à rectifier: ø 120
Format du papier-émeri: ø 125
Vibrations par minute: 4.500 - 10.000
A double isolation
Niveau de pression acoustique LPA 86 dB(A)
Niveau de puissance acoustique LWA 93 dB(A)
Vibration aw	12 m/s2
Poids 1,7 kg

Description de la livraison

EX 125 E-01

Collecteur de poussière

3 x papiers-émeri de grainure 40/80/120

Consignes de sécurité générales:

• Débranchez l'appareil avant tous travaux (nettoyage de l'appareil, changement du papier-émeri, etc.)!
• Pour protéger votre santé, utilisez un masque anti-poussière et des lunettes protectrices pendant vos travaux de rectification!
• Veillez à ce que la pièce à rectifier soit suffisamment fixée pour ne pas gliss
• Vous avez intérêt à maintenir votre appareil toujours propre. Vérifiez après chaque utilisation que l'appareil n'est pas endommagé.
• Si l'appareil a été endommagé, vous pourrez identifier les pièces de rechange à l'aide de l'éclatée suivante et de la liste des pièces détachées. Vous pourrez alors les commander dans nos services après-vente.
• Le niveau du son sur les lieux de travail peut dépasser 85 dB (A). Dans ce cas, l'utilisateur doit prendre des mesures de protection contre les bruits.
  ●La valeur de vibration mesureé sur la poignée selon ISO 5349.

Maintenance

• Votre meuleuse excentrique doit toujours être propre.
  ●N'employez pas de détergents corrosifs pour nettoyer la matière plastique.
  ●En cas de formation excessive d'étincelles, vérifiez les balais de charbon.
• Si l'appareil a été endommagé, vous pourrez identifier les pièces de rechange à l'aide de l'éclatée suivante et de la liste des pièces

Attention!

Pour raison de santé, il est absolument nécessaire d'utiliser le collecteur de poussière!

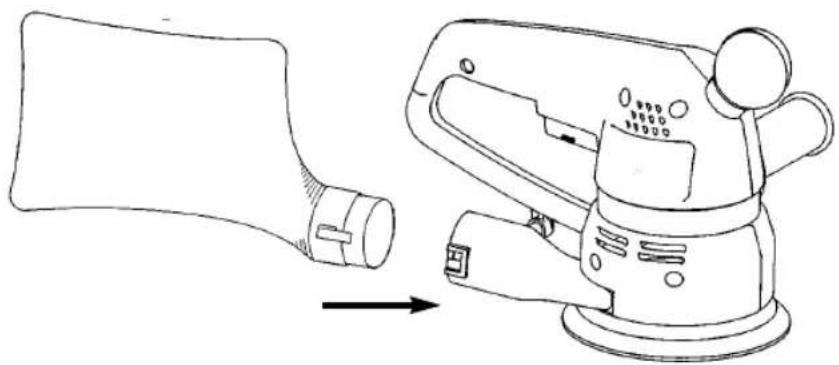

Montage du collecteur de poussière

L'aspiration de la poussière s'effectue directement dans le collecteur de poussière au travers du papier-émeri et du disque à rectifier.

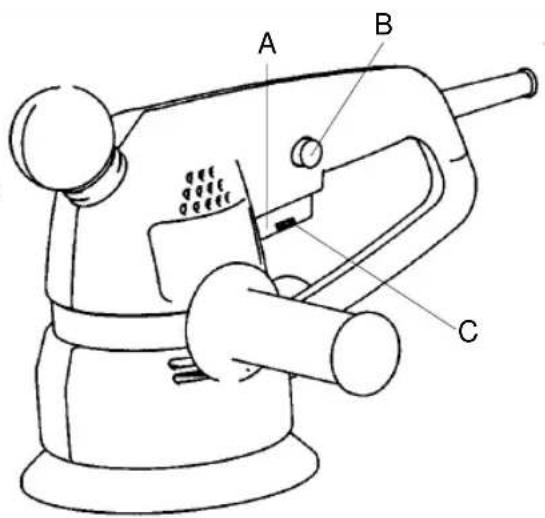

Mise en et hors circuit

Mise en circuit: Appuyer sur l'interrupteur de service A.

Fonctionnement continu: Bloquer l'interrupteur A au moyen du bouton de blocage B.

Mise hors circuit: Appuyer brièvement sur l'interrupteur de service A.

- L'appareil peut être utilisée avec interruption à rupture brusque ou en fonctionnement continu.

Réglage de la vitesse de rotation / présélection de la vitesse de rotation

Vous choisissez la vitesse en appuyant plus ou moins fortement sur l'interrupteur A.

Il est possible de présélectionner la vitesse en tournant la vis moletée C dans l'interrupteur A.

Attention!

• Portez des lunettes protectrices et un masque anti-poussière.
• Veillez à ce que les fentes d'aération de la ponceuse excentrique soient toujours propres et dégagées.
• Pour profiter au maximum de votre ponceuse excentrique, utilisez toujours les accessoires originaux disponibles dans toutes les maisons spécialisées.

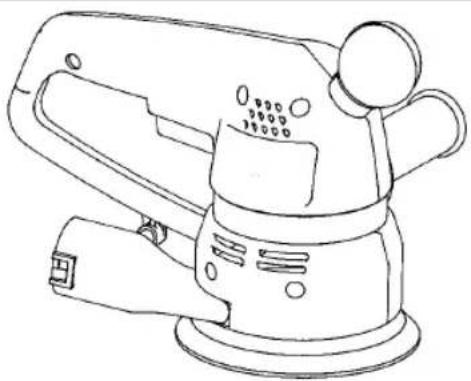

Fixation du papier-émeri

Changement sans problème à l'aide d'un ruban cramponnant. Veillez à ce que les trous d'aspiration du papier-émeri correspondent à ceux du disque à rectifier.

Changement du disque à rectifier

Après avoir dévissé les quatre vis, on peut enlever le disque à rectifier et le changer.

Attention!

Un disque endommagé doit être immédiatement remplacé; débranchez l'appareil auparavant.

Comment travailler avec la meule excentrique

• Poser le disque à rectifier sur toute sa surface.
• Mettre l'appareil en marche et effectuer sur la pièce à rectifier des mouvements en rotation, en diagonale ou en longueur, en appuyant modérément.
• Pour un dégrossissage, on emploiera une grainure grossière, pour un finissage, une grainure plus fine. Des essais permettront de choisir la grainure adéquate.

Attention!

Portez un masque anti-poussière et des lunettes protectrices. Des gants de protection sont de plus recommandés.

Il est interdit de travailler sur des matériaux contenant de l'amiante.
