Produkttyp	Exzenterschleifer (Exzenter-Schleifmaschine)
Marke	Faust
Modell	EX 125 E-01
Nennspannung	230 V ~ 50 Hz
Leistungsaufnahme	200 W
Durchmesser des Schleiftellers	120 mm
Format des Schleifpapiers	125 mm (ø 125 mm)
Schwingungsgeschwindigkeit	4 500 - 10 000 pro Minute
Schalldruckpegel (LPA)	86 dB(A)
Schallleistungspegel (LWA)	93 dB(A)
Vibration (aw)	12 m/s²
Gewicht	1,7 kg
Doppelte Isolierung	Ja
Hauptfunktionen	Schleifen und Polieren von Holz, Metall, Kunststoff und ähnlichen Materialien
Drehzahlregulierung	Durch Druck auf den Schalter oder Rändelschraube
Dauerbetrieb	Ja (mit Schaltersperrknopf)
Absaugsystem	Direkt über gelochten Teller und integrierten Staubbehälter
Mitgeliefertes Zubehör	Staubbehälter, 3 Schleifpapiere (Körnung 40, 80, 120)
Wartung und Reinigung	Regelmäßig reinigen; keine korrosiven Reinigungsmittel verwenden; bei übermäßiger Funkenbildung Kohlebürsten prüfen
Sicherheit	Vor jedem Eingriff Netzstecker ziehen; Staubmaske und Schutzbrille tragen; Werkstück fest fixieren
Ersatzteile und Reparierbarkeit	Erhältlich über den Kundendienst; Identifikation anhand der Explosionszeichnung in der Anleitung

Häufig gestellte Fragen - EX 125 E-01 Faust

Wie wechsle ich das Schleifpapier am Exzenterschleifer EX 125 E-01?

Der Wechsel des Schleifpapiers ist dank des Klettbandes einfach. Achten Sie darauf, dass die Absauglöcher des Papiers mit denen des Schleiftellers übereinstimmen. Ziehen Sie vor jedem Eingriff immer den Netzstecker.

Wie stelle ich die Drehzahl ein?

Die Drehzahl kann auf zwei Arten eingestellt werden: entweder durch mehr oder weniger starkes Drücken des Schalters (A) oder durch Drehen der Rändelschraube (C) im Schalter zur Vorwahl.

Wie verwende ich den Staubbehälter?

Der Staubbehälter (7) wird direkt am Gerät montiert. Die Absaugung erfolgt durch das Schleifpapier und den Schleifteller. Aus gesundheitlichen Gründen ist seine Verwendung obligatorisch.

Welche Materialien kann ich mit diesem Schleifer schleifen?

Dieser Exzenterschleifer ist zum Schleifen und Polieren von Holz, Eisen, Kunststoffen und ähnlichen Materialien konzipiert. Verwenden Sie nur das geeignete Schleifpapier. Das Bearbeiten von asbesthaltigen Materialien ist verboten.

Wie reinige ich das Gerät?

Halten Sie Ihren Schleifer stets sauber. Verwenden Sie keine korrosiven Reinigungsmittel für Kunststoffteile. Überprüfen Sie nach jedem Gebrauch, ob das Gerät nicht beschädigt ist. Ziehen Sie vor der Reinigung den Netzstecker.

Was tun bei übermäßiger Funkenbildung?

Wenn Sie übermäßige Funkenbildung beobachten, überprüfen Sie die Kohlebürsten. Ersetzen Sie sie bei Bedarf. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie wechsle ich den Schleifteller?

Ziehen Sie zuerst den Netzstecker. Lösen Sie die vier Schrauben, die den Teller halten, entfernen Sie ihn und ersetzen Sie ihn durch einen neuen. Ein beschädigter Teller muss sofort ausgetauscht werden.

Kann ich den Schleifer im Dauerbetrieb verwenden?

Ja, für den Dauerbetrieb drücken Sie den Schalter (A) und arretieren ihn mit dem Sperrknopf (B). Zum Ausschalten drücken Sie kurz den Schalter.

Welches Zubehör wird mit dem EX 125 E-01 mitgeliefert?

Die Lieferung umfasst den Schleifer selbst, einen Staubbehälter und drei Schleifpapiere mit Körnung 40, 80 und 120.

Wie bestelle ich Ersatzteile?

Identifizieren Sie die Teile anhand der Explosionszeichnung und der Ersatzteilliste in der Anleitung. Sie können sie dann beim Kundendienst von Faust bestellen.

BEDIENUNGSANLEITUNG EX 125 E-01 Faust

D Bedienungsanleitung Exzenterschleifer

Der Excenterschleifer ist zum Schleifen und Polieren von Holz, Eisen, Kunststoff und ähnlichen Werkstoffen unter Verwendung des entsprechenden Schleifpapiers geeignet.

Beschreibung:

1 Schleifteller
2 Ein/Ausschalter
3 Festellknopf
4 Rändelschraube für Drehzahlvorwahl
5 Staubfangsack
6 Anschluß für Staubfangsack
7 verstellbarer Zusatzhandgriff

Bitte lesen Sie die Gebrauchsanweisung genau durch und achten Sie besonders auf die Sicherheitshinweise. Bewahren Sie die Gebrauchsanweisung zusammen mit dem Exzenterschleifer auf.

Technische Daten:

Spannung 230 Volt ~ 50 Hz
Leistungsaufnahme: 200 Watt
Schleiffläche: ∅ 120
Schleifpapiergröße: ∅ 125
Schwingungen pro Minute: 4.500 -10.000 min	-1
Schutzisoliert
Schalldruckpegel LPA 86 dB(A)
Schalleistungspegel LWA 93 dB(A)
Vibration a_W	12 m/s2
Gewicht 1,7 Kg

Lieferumfang

EX 125 E-01

Staubfangsack

3 x Schleifpapier Körnung 40/80/120

Allgemeine Sicherheitshinweise:

• Bei allen Arbeiten (Reinigung der Maschine, Schleifpapierwechsel u. ä.) an der Maschine, vorher den Netzstecker ziehen!
  ●Benutzen Sie zum Schutze Ihrer Gesundheit bei Schleifarbeiten, eine Staubmaske sowie eine Schutzbrille!
  ●Achten Sie darauf, daß das zu bearbeitende Werkstück ausreichend gegen Wegrutschen gesichert ist.
  ●Halten Sie Ihre Maschine im eigenen Interesse stets sauber und kontrollieren Sie nach der Schleifarbeit die Maschine auf Beschädigungen.
  ●Sollten Sie Beschädigungen feststellen, können Sie anhand der folgenden Explosionszeichnung sowie der Teileliste, Ersatzteile genau definieren und bei unserem Kundenservice anfordern.
  ●Halten Sie ihren Exzenterschleifer immer sauber.
  ●Benutzen Sie zur Reinigung des Kunststoffes keine ätzenden Mittel.
  ●Die Schwingungen wurden nach ISO 5349 ermittelt.

Lärmentwicklung:

Der Schallschutzpegel am Arbeitsplatz kann 85 dB (A) überschreiten. In diesem Fall sind Schallschutzmaßnahmen für den Bediener erforderlich.

Achtung! Benutzung des Staubfangsackes aus Gesundheitsgründen undbedingt erforderlich!

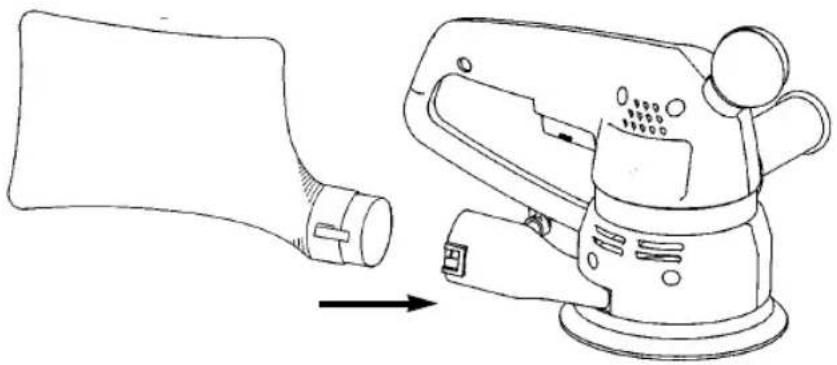

Montage des Staubfangsackes

Staubabsaugung direkt durch Schleifpapier und Schleifteller in den Staubfangsack

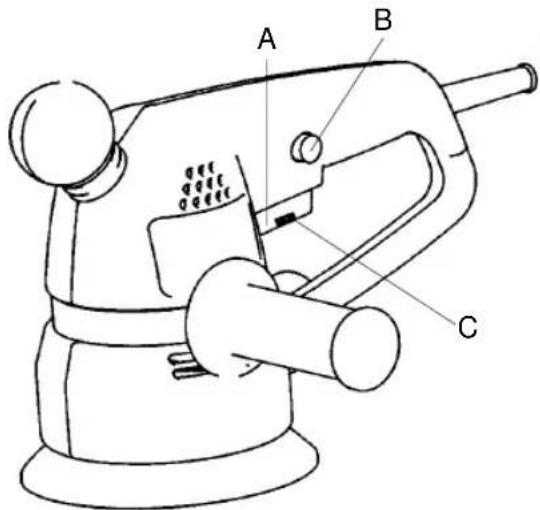

Einschalten: Betriebschalter A eindrücken

Dauerbetrieb: mit Feststellknopf B Schalter A sichern

Auschalten: Betriebsschalter À kurz eindrücken

●Maschine kann im Moment- oder Dauerschaltung betrieben werden.

Drehzahlregulierung / Drehzahlvorwahl

Durch mehr oder wenig starkes Drücken des Schalters A wählen Sie die Drehzahl.

Durch Drehen der Rändelschraube C im Schalter A können Sie die Drehzahl vorwählen.

Achtung!

●Tragen Sie Schutzbrille und Staubmaske.
●Luftschlitze auch am Exzenterschleifer immer sauber und offen halten.
- Um den Exzenterschleifer optimal ausnutzen zu können, benutzen Sie immer das Original-Zubehör, welches in jedem Fachhandel erhältlich ist.

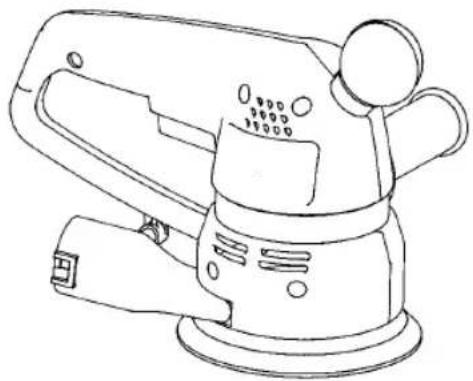

Schleifpapierbefestigung

Problemloser Wechsel mittels Klettverschluß. Achten Sie auf Übereinstimmung der Absauglöcher am Schleifpapier und Schleifteller.

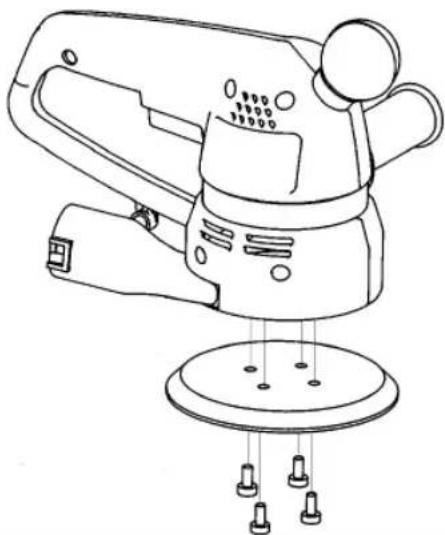

Schleifteller wechseln

Nach Lösen der 4 Schrauben kann der Schleifteller abgenommen und gewechselt werden.

Achtung!

Beschädigte Schleifteller sofort auswechseln, zuvor Netzstecker ziehen.

Arbeiten mit dem Exzenterschleifer

●Schleifteller mit der ganzen Fläche aufsetzen.
●Maschine einschalten und mit mäßigem Druck über das Werkstück kreisende oder Quer- und Längsbewegungen ausführen.
- Zum Grobschliff wird eine grobe, für Feinschliff eine feinere Körnung empfohlen. Durch Schleifversuche kann die günstigste Körnung ermittelt werden.

Achtung!

Tragen Sie Atemschutzmasken und Brille. Schutzhandschuhe werden empfohlen.

Bearbeiten von asbesthaltigem Material ist untersagt.
