ODW 4531 BI - Lave-vaisselle OK - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lave-vaisselle encastrable, capacité de 13 couverts, classe énergétique A++
Dimensions	Hauteur : 81,5 cm, Largeur : 59,8 cm, Profondeur : 55 cm
Programmes de lavage	6 programmes : éco, rapide, intensif, délicat, prélavage, auto
Niveau sonore	46 dB
Consommation d'eau	9,5 litres par cycle
Utilisation	Panneau de contrôle intuitif avec affichage LED, départ différé jusqu'à 24 heures
Maintenance	Filtres lavables, entretien recommandé tous les 3 mois
Sécurité	Système de sécurité anti-débordement, verrouillage enfant
Informations générales	Garantie 2 ans, compatible avec les tablettes de lavage, dimensions standard pour encastrement

FOIRE AUX QUESTIONS - ODW 4531 BI OK

Le lave-vaisselle ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise de courant fonctionnelle. Assurez-vous également que le fusible n'est pas grillé.

Pourquoi le lave-vaisselle ne lave-t-il pas correctement ?

Vérifiez que les bras gicleurs ne sont pas obstrués par des résidus alimentaires. Assurez-vous également d'utiliser le bon type de détergent.

Le lave-vaisselle fait un bruit anormal pendant le cycle, que faire ?

Vérifiez s'il y a des objets coincés dans les bras gicleurs ou le filtre. Si le bruit persiste, contactez un professionnel.

Comment régler le niveau de l'adoucisseur d'eau ?

Consultez le manuel d'utilisation pour les instructions spécifiques sur le réglage de l'adoucisseur d'eau selon la dureté de votre eau.

Le lave-vaisselle laisse des traces sur la vaisselle, que faire ?

Cela peut être dû à un manque de détergent ou à une dureté de l'eau trop élevée. Essayez d'ajuster le niveau de détergent et de vérifier l'adoucisseur d'eau.

Comment nettoyer le filtre du lave-vaisselle ?

Retirez le filtre situé au fond du lave-vaisselle. Rincez-le sous l'eau chaude pour enlever les résidus et replacez-le une fois propre.

Le lave-vaisselle ne vidange pas, que faire ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Assurez-vous également que le filtre n'est pas bouché.

Comment programmer un cycle de lavage ?

Sélectionnez le programme souhaité à l'aide du panneau de commande et appuyez sur le bouton 'Démarrer'. Consultez le manuel pour des instructions détaillées sur chaque programme.

Que faire si le lave-vaisselle affiche un code d'erreur ?

Consultez le manuel d'utilisation pour comprendre la signification du code d'erreur et suivez les recommandations fournies.

Comment détartrer le lave-vaisselle ?

Utilisez un produit de détartrage spécialement conçu pour les lave-vaisselle. Suivez les instructions du fabricant pour une utilisation correcte.

Quelle est la durée moyenne d'un cycle de lavage ?

La durée d'un cycle de lavage varie selon le programme sélectionné, mais elle est généralement comprise entre 1h et 2h.

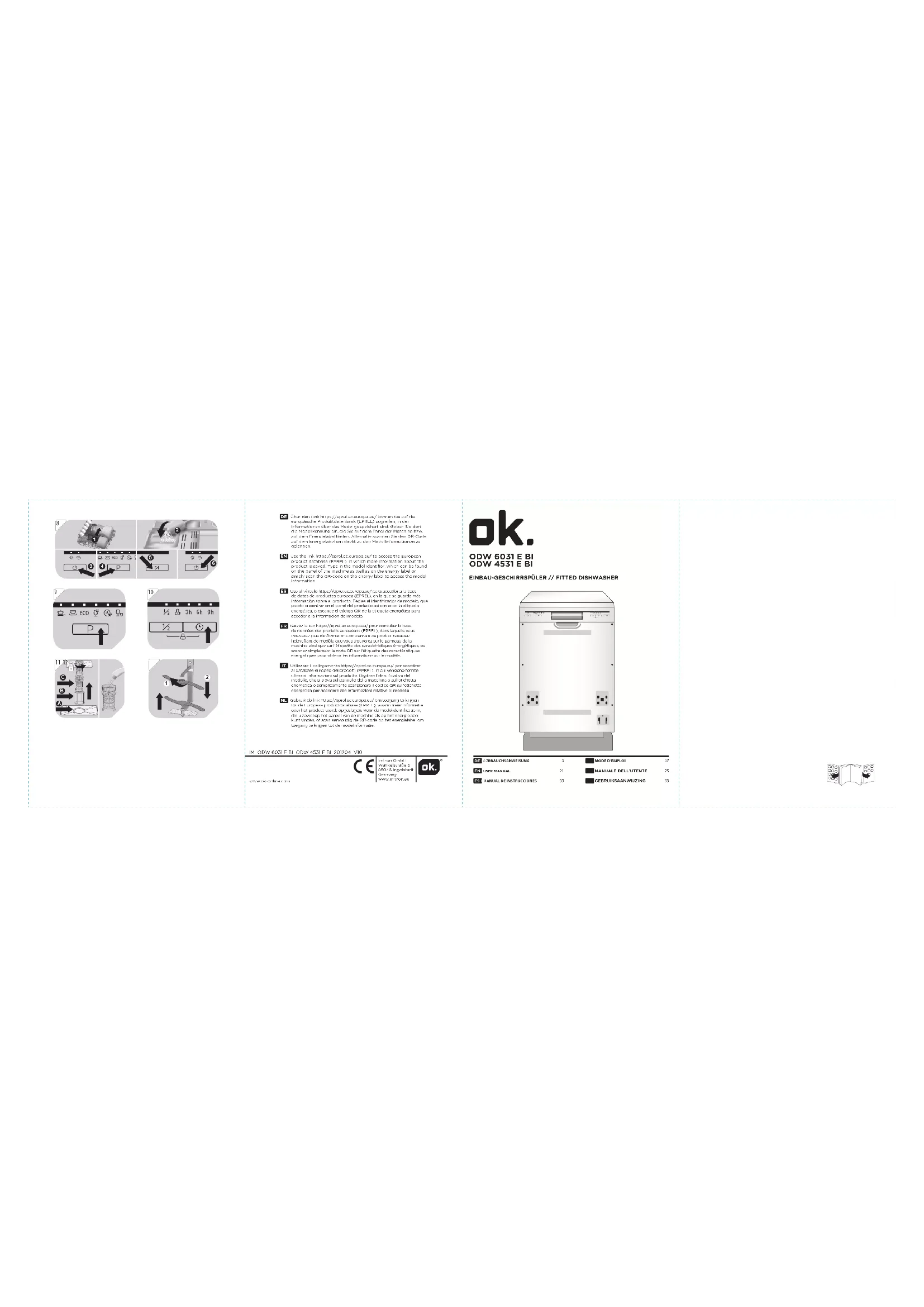

MODE D'EMPLOI ODW 4531 BI OK

Nous vous remercions d'avoir fait l'acquisition de ce produit ok.. Veuillez lire le présent manuel attentivement et le conserver afin de pouvoir vous y référer ultérieurement.

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES. LISEZ ATTENTIVEMENT ET CONSERVEZ CE MANUEL AFIN DE POUVOIR VOUS Y RÉFÉRER ULTÉRIEUREMENT.

1. Ce produit peut être utilisé par des enfants agés de 8 ans et plus, s'ils sont surveillés ou s'ils ont reçu les instructions pour une utilisation en toute sécurité de ce produit et s'ils comprennent les risques qui en découlent.
2. Les enfants ne doivent pas jouer avec l'appareil.
3. Le nettoyage et la maintenance de l'appareil ne doivent pas être réalisés par des enfants à moins qu'ils soient agés de 8 et plus et qu'ils soient sous la surveillance d'un adulte.
4. Ce produit est conçu pour laver 12 couverts maximum (ODW 6031 E BI) / 9 couverts maximum (ODW 4531 E BI).
5. La porte ne doit pas rester en position ouverte car cela peut être un risque de chute.
6. Respectez les consignes de la procédure sur le chargement du lave-vaisselle.
   Avertissement : Les couteaux et autres ustensiles avec des bouts coupants doivent être mis dans le panier le bout vers le bas ou mis en position horizontale.
7. Ce produit n'est pas adapté à une utilisation commerciale. Il est réservé à un usage familial et des applications similaires telles que :
8. dans les cafétérias d'entreprise, dans les magasins, bureaux et autres environnements de travail ;
9. par des clients dans des hôtels, motels et autres bâtiments résidentiels ;
10. dans des chambres d'hôtes ;
11. dans des fermes.
12. Respectez les consignes d'installation fournies.

13. Le lave-vaisselle est muni d'orifices de ventilation au socle. Ces ouvertures ne doivent pas être bouchées par une moquette.

14. Un cordon d'alimentation détérioré ne peut être remplacé que par un service après-vente agréé afin de ne pas s'exposer à d'éventuels risques.

15. Cet appareil es branché à l'alimentation d'eau. Respectez la pression minimale et maximale d'arrivée d'eau, voir la section Données Techniques. Respectez toutes les instructions concernant l'installation des tuyaux démontables, utilisez de nouveaux tuyaux pour l'installation. Ne réutilisez pas de vieux tuyaux.

16. Suivez les instructions de la section Nettoyage et entretien.

17. Lisez intégralement ce mode d'emploi avant la première utilisation. Si vous cédez ce produit à quelqu'un, donnez-lui mode d'emploi. Soyez attentif aux mises en garde sur le produit et dans ce mode d'emploi. In contient des informations importantes pour votre sécurité, l'utilisation et l'entretien de l'équipement.

18. N'utilisez le produit que pour son usage prévu et avec les accessoires et composants recommandés. Une mauvaise utilisation peut entraîner des risques.
19. Ne laissez jamais l'appareil sans surveillance lorsqu'il est sous tension.
20. N'essayez sous aucun prétexte (ex. : cordon d'alimentation endommagé, produit tombé, etc.) de réparer le produit vous -même. Pour l'entretien et les réparations, veuillez consulter un réparateur agréé.
21. La tension du secteur doit correspondre à celle indiquée sur la plaque signalétique.
22. Évitez de détériorer le cordon d'alimentation en le pliant ou par contact avec des angles vifs.
23. Veuillez tenir l'appareil, y compris son cordon d'alimentation et sa fiche électrique, à l'écart de toute source de chaleur, telle qu'un poêle, une plaque chauffante ou tout autre appareil/équipement générant de la chaleur.
24. Pour débrancher l'appareil de la prise de courant, tirez sur la fiche électrique et non pas sur le cordon.
25. Débranchez l'appareil lorsqu'il n'est pas utilisé, en cas de dysfonctionnement, avant de monter ou de démonter les accessoires et avant chaque nettoyage.
26. Utilisez cet appareil dans un lieu en intérieur non humide et jamais à l'extérieur.
27. Ce produit n'est pas adapté à une utilisation commerciale. Il est conçu uniquement pour une utilisation domestique.se.

UTILISATION PREVUE

Cet appareil n'est destiné qu'au nettoyage de la vaisselle et de couverts qui peuvent être lavés au lave-vaisselle ou adaptés aux lave-vaisselle. Toute autre utilisation peut endommager l'appareil ou entraîner des blessures. Cet appareil n'est destiné qu'à l'utilisation domestique et non à l'utilisation commerciale. Imtron GmbH n'assume aucune responsabilité quant à des dommages au produit, à des dommages matériels ou à des blessures corporelles dus à une négligence ou à un usage inapproprié du produit, ou à un usage du produit non indiqué par le fabricant.

GARANTIE ET PIÈCES DE RECHANGE

La période de garantie du produit, ainsi que les conditions en vigueur de la garantie se trouvent sur la carte de garantie fournie avec le produit. Les pièces de rechange, figurant dans la directive sur l'écoconception correspondante, sont disponibles en contactant le centre de service à la clientèle, pour une période d'au moins 7 ans, ou 10 ans respectivement.

CONTRÔLES ET COMPOSANTS

A. Panneau de commande

A1. Voyant du produit de rinçage※
A2. Voyant de l'adoucisseur d'eau (sel)
A3. Affichage de mode 📄 📋 ECO 🌒 90° 🌒
A4. Affichage de demi-charge 12
A5. Indicateur de verrouillage des touches
A6. Affichage de la minuterie 3h 6h 9h
A7. Bouton Marche/Pause ▷
A8. Bouton différé
A9. Bouton demi-charge 12
A10. Bouton de sélection de mode P
A11. Bouton Marche/Arrêt

B. Poignée

C. Porte

D. Panier à couverts

E. Panier à vaisselle supérieur

F. Panier à vaisselle inférieur

G. Compartiment de remplissage

Compartiment du détergent en tablettes/poudre

G1. Couvercle
G2. Compartiment pour lavage principal
G3. Verrou
G4. Compartiment pour pré-lavage

Compartiment du produit de rinçage

G5. Repère de remplissage
G6. Bac du produit de rinçage

H. Intérieur

H1. Bac à sel
H2. Sortie d'eau avec filtre
H3. Bras gicleurs supérieur et inférieur

Arrière

I. Cordon d'alimentation avec prise
J. Tuyau d'évacuation d'eau (pré-assemblé)
K. Tuyau d'alimentation d'eau (pré-assemblé)

Accessoires

Entonnoir (non illustré)

AVANT DE L'UTILISER POUR LA PREMIERE FOIS

• Retirez soigneusement le produit et les accessoires de leur emballage d'origine. Il est conseillé de conserver l'emballage d'origine pour le rangement. Si vous souhaitez disposer de l'emballage d'origine, veuillez respecter les recommandations légales en vigueur. Si vous avez des questions concernant le rebut approprié, contactez le service de déchetterie local.
• Vérifiez que le contenu est complet et qu'il n'est pas endommagé. Si le contenu livré est incomplet ou endommagé, contactez immédiatement votre revendeur.
• Après avoir déballé, veuillez consulter la section Nettoyage et entretien.

INSTALLATION

Le lave-vaisselle doit être installé suffisamment près des raccordements appropriés aux systèmes électrique, des eaux usées et d'eau.

Remarque : Veuillez vérifier les éléments fournis comme les vis, les supports, le matériel de fixation et les bandes Velcro pour fixer le panneau décoratif, etc.

1 Respectez les dimensions d'installation.

• Un emplacement près de l'évier est recommandé pour raccorder le lave-vaisselle aux systèmes d'eau et des eaux usées.
• À l'arrière de l'un ou des deux placards latéraux, des rainures de dimensions 80 x 100 mm doivent permettre le raccordement aux systèmes électrique, des eaux usées et d'eau (A).

2 Si le lave-vaisselle est installé dans un angle, un espace minimal de 50 mm entre la porte ouverte et les armoires adjacentes doit être respecté.
3 Tenez compte des dimensions, trous et encoches de la plaque décorative.
4 Détachez les bandes Velcro fournies et enlevez les bandes de protection. Appliquez les 4 bandes Velcro sur les rainures de la porte et de la plaque décorative. Alignez le panneau décoratif et fixez-le à la porte du lave-vaisselle.
5 Retirez les 4 vis du bas de l'intérieur de la porte.
6 Vissez les 4 longues vis fournies à travers la porte et fixez la plaque décorative.
7 Les ressorts de la porte du lave-vaisselle ont été préréglés en usine.

• Après installation de la plaque décorative, la force du ressort de la porte doit peut-être être réglée.
• Tournez les vis de réglage situées des deux côtés pour augmenter/diminuer la force du ressort. Reportez-vous à l'illustration en plus des vis.
• La force du ressort est correctement ajustée lorsque la porte complètement ouverte reste en position horizontale et peut être déplacée à fond vers le haut, en tirant légèrement dessus.

8 Fixez la bande de condensation au bas du plan de travail. Assurez-vous qu'elle soit alignée sur le rebord avant du plan de travail.
9 Le lave-vaisselle doit être branché à l'évacuation.

1. Le tuyau est déjà raccordé à la conduite d'évacuation des eaux usées à l'arrière du produit. Coupez les sangles et déroulez le tuyau.
2. Branchez l'extrémité à une conduite d'évacuation (option A ou B). Respectez la hauteur maximale de la sortie du tuyau d'évacuation.

Remarque : Un support de tuyau adapté est disponible comme accessoire optionnel.

10 Branchez l'arrivée d'eau à un robinet d'alimentation d'eau (3/4") avec le tuyau pré-assemblé et veillez à le serrer fermement.

Remarque : En cas de nouvelles conduites d'eau ou si elles n'ont pas été utilisées pendant longtemps, laissez l'eau s'évacuer un moment, jusqu'à obtenir une eau claire et exempte d'impuretés. Si cette précaution n'est pas prise, l'arrivée d'eau risque d'être bloquée et l'appareil d'être endommagé.

11 Branchez la fiche d'alimentation au secteur.
12 Le lave-vaisselle doit être placé en position de montage pour qu'il soit parfaitement à l'horizontale.

- Le support arrière peut être ajusté en hauteur, en tournant la vis cruciforme du milieu (pos. A). Veuillez consulter la figure à côté de la vis (HAUT : l'arrière est levé, BAS : l'arrière est abaissé).

• Les pieds avant peuvent être ajustés en les tournant à la main.
• Vérifiez le support horizontal à l'aide d'un niveau à bulle à appliquer sur les surfaces verticales ou horizontales à l'intérieur du lave-vaisselle et de la porte.

13 Placez le lave-vaisselle à sa place.

14 Le lave-vaisselle doit être fixé à l'aide des vis à sa position de montage.

Option I

Plan de travail en bois : Insérez le support de montage dans la partie supérieure des encoches. Vissez le support de montage en dessous du plan de travail.

Option II

Plan de travail en pierre naturelle : Retirez le capuchon en plastique des parois latérales du lave-vaisselle (porte ouverte). Fixez le lave-vaisselle sur le côté à l'aide des vis à travers les ouvertures des armoires gauche et droite du lave-vaisselle.

Remarque : Avant d'utiliser le produit pour la première fois, assurez-vous que toutes les connexions hydrauliques du produit sont correctement scellées et connectées à l'appareil ainsi qu'aux conduites d'eau. Vérifiez périodiquement toutes les connexions pour éviter les fuites éventuelles.

PRÉPARATION

Verser du sel dans le bac à sel

2 Selon la dureté de l'eau de votre robinet (niveau de dureté), ajoutez du sel (adoucisseur d'eau).

Respectez toujours les instructions indiquées avec le sel.

1. Retirez le panier, puis dévissez et enlevez le bouchon du bac à sel.
2. Avant première utilisation, versez 1,5 L d'eau dans le bac à sel de votre machine.
3. Placez l'extrémité de l'entonnoir (fourni) dans le trou et versez 1,5 kg de sel environ. Il est normal d'une petite quantité d'eau s'écoule du bac à sel.
4. Après avoir rempli le bac, revissez fermement le bouchon dans le sens des aiguilles d'une montre.
5. Immédiatement après avoir rempli de sel le bac à sel, un programme de lavage doit être déclenché (programme rapide recommandé). Sinon, le système du filtre, la pompe ou d'autres éléments importants de la machine peuvent être endommagés par l'eau salée, ce qui annule la garantie.

Remarque : En fonction de la dissolution totale du sel, le voyant d'avertissement du sel peut être encore allumé même si le bac à sel est rempli.

Avertissement !

- N'utilisez que du sel spécialement conçu pour être utilisé dans les lave-vaisselles ! Tous les autres types de sel qui ne sont pas spécialement conçus pour être utilisés dans un lave-vaisselle, en particulier le sel de table, endommageront l'adoucisseur d'eau. Dans le cas de dommages provoqués par l'utilisation de sel inadéquat, le fabricant ne donne aucune garantie et ne sera pas tenu responsable des dommages provoqués.

- Si le sel déborde, un programme de trempage ou rapide devrait être effectué pour retirer l'excès de sel.

- Ne remplissez de sel que juste avant de commencer un des programmes complets de lavage. Cela évitera des grains de sel ou de l'eau salée, qui auront été éventuellement versés, de rester au fond de la machine pendant une durée indéterminée, pouvant provoquer de la corrosion.

- Le bac à sel ne doit être à nouveau rempli que lorsque le voyant d'avertissement de sel du panneau de commande s'allume.

Ajuster la consommation de sel

1. Allumer le mode de réglage : Refermez la porte dans les 60 secondes après la mise en MARCHE, et maintenez le bouton de programme P enfoncé pendant 5 secondes. La machine se mettra en mode de réglage, qui est indiqué par le voyant clignotant
2. Ajuster le niveau de consommation de sel : Appuyez sur le bouton de programme P pour sélectionner le réglage approprié conformément à votre environnement local. Respectez le tableau suivant pour trouver le réglage approprié. Vous pouvez voir le réglage en cours, en vérifiant l'indicateur lumineux de programme allumé.

Niveau de dureté de l'eau		Réglage	Indications sur l'affichage numérique	Consommation de sel en grammes/ cycle
^^1)	mmol/ I^2)
0 à 5 0 à 0,94 1				0
6 à 11 1,0	à 2,0 2		90'	9
12 à 17 2,1	à 3,0 3 *		90' et	12
18 à 22 3,1	à 4,0 4			20
23 à 34 4,1	à 6,0 5		et	30
35 à 55 6,1	à 9,8 6		et 90'	60

1. L'appareil quittera automatiquement le mode de réglage, 5 secondes après le dernier réglage/fonctionnement de bouton.

Remarque :

1) Degré de mesure allemand de la dureté de l'eau
2) En millimoles, unité internationale de la dureté de l'eau
*) Réglage d'usine

Contactez votre distributeur d'alimentation d'eau pour des informations concernant la dureté de votre alimentation d'eau.

Ajouter du détergent

• Le compartiment doit être à nouveau rempli avant le début de chaque cycle de lavage.

• Pour verser la quantité adéquate, respectez les instructions indiquées avec le détergent.

• Appuyez sur le bouton d'ouverture et le couvercle se soulève.

• Ajoutez toujours le détergent juste avant de commencer chaque cycle de lavage, sinon il pourrait s'humidifier et ne pas se dissoudre correctement.
• Si la vaisselle est très sale, mettez une dose supplémentaire de détergent dans le compartiment du détergent de pré-lavage. Ce détergent fera effet durant la phase de pré-lavage.

Notez la différence des deux compartiments :

a) Compartiment du détergent du cycle de lavage principal.
b) Compartiment du détergent du cycle de pré-lavage.

1. Refermez le couvercle et appuyez dessus jusqu'à ce qu'il se verrouille en place.

Remarque : N'utilisez que le détergent spécialement conçu pour être utilisé dans les lave-vaisselles. Gardez votre détergent frais et sec.

Remplir le compartiment de produit de rinçage

Votre lave-vaisselle est conçu pour utiliser des produits de rinçage liquides qui se répandent lors du dernier rinçage pour éviter que l'eau ne laisse des traces de gouttelettes sur votre vaisselle.

1. Ouvrez le bouchon et versez le produit de rinçage dans le compartiment jusqu'à ce que l'indicateur de niveau devienne complètement noir. Le volume du compartiment du produit de rinçage est d'environ 110 ml.

2. Pour ouvrir le compartiment, tournez le bouchon sur la flèche (gauche) « ouvrir » et retirez-le.

3. Versez le produit de rinçage dans le compartiment, en prenant soin de ne pas trop le remplir.

Indicateur État
●	Plein
○	34 plein
○	12 plein
○	14 plein
○	Vide

- Remettez le bouchon en l'insérant afin qu'il soit aligné sur la flèche « ouvrir » et en le tournant vers la flèche (droite) « fermer ».

Remarque : Ne remplissez jamais le compartiment de produit de rinçage avec d'autres substances (ex. : produit de nettoyage pour lave-vaisselle, détergent liquide). Cela endommagerait l'appareil.

1. Le produit de rinçage est automatiquement ajouté pendant le dernier rinçage, assurant un rinçage minutieux et un séchage sans tâche ni trace.
2. Si le compartiment du produit de rinçage est vide, le voyant du produit de rinçage s'allumera en rouge.

Ajuster le compartiment de produit de rinçage

Le dosage peut être ajusté selon 6 niveaux. Le niveau par défaut est 4. Ce réglage est recommandé.

Remarque :

• Réglez le niveau de dosage plus haut si la vaisselle reste sale.
• Diminuez le dosage si la vaisselle présente des traces sombres ou des marques.
• Utilisez une pièce pour changer le réglage.

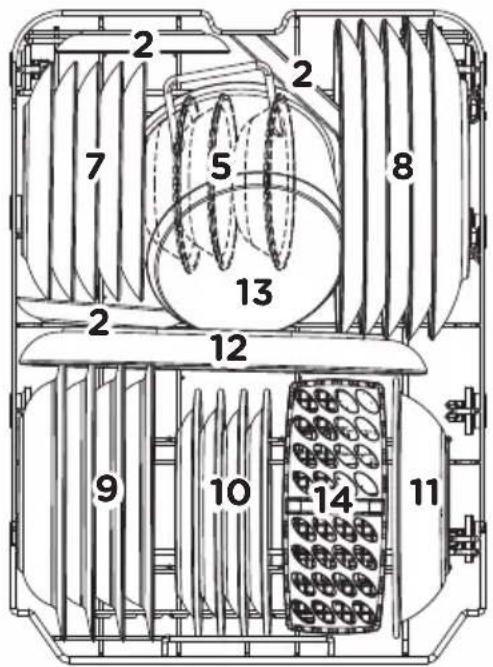

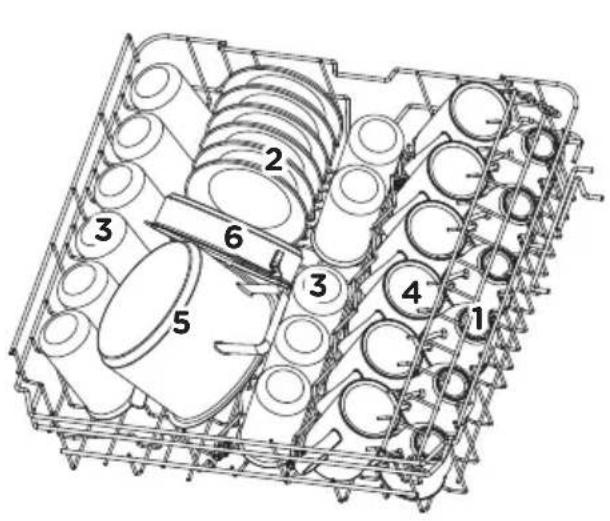

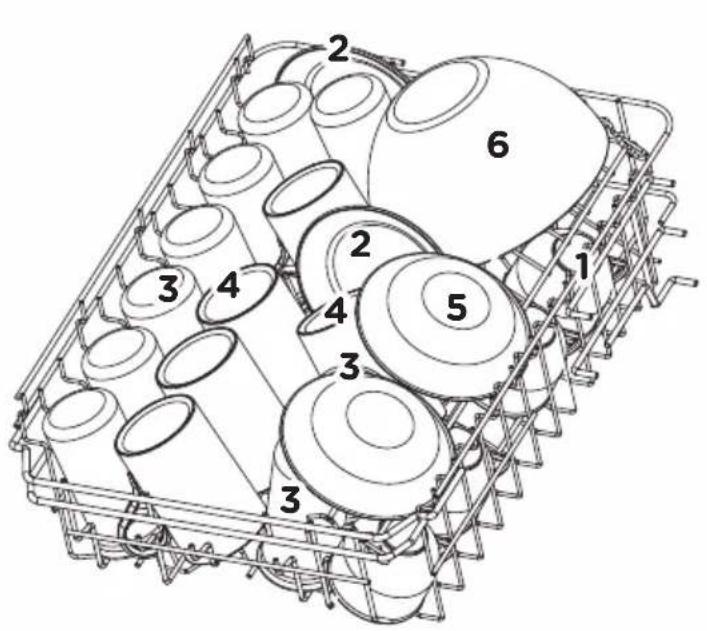

Charger le panier du lave-vaisselle

• Ne nettoyez que la vaisselle et les couverts qui résistent ou sont adaptés au lave-vaisselle. Suivez les instructions des fabricants.
• Raclez toutes les grandes quantités de nourriture restante. Ramollissez les restes de nourriture brûlée dans une poêle, casserole, etc.
• Il n'est pas nécessaire de rincer la vaisselle au robinet.
• Mettez la vaisselle dans le lave-vaisselle de la manière suivante :

- La vaisselle telle que les tasses, les verres, les plats/casseroles, etc. est tournée vers le bas.

• La vaisselle ronde, ou celle avec des renfoncements, doit être chargée inclinée afin que l'eau puisse s'écouler.
• Tous les ustensiles sont rangés en sécurité et ne peuvent pas se renverser.
• Tous les ustensiles sont mis de manière que les bras gicleurs puissent pivoter librement durant le lavage.
• Placez les petits éléments tels que la vaisselle délicate et légère, comme les sous-tasses, les tasses, les verres, les bols à dessert, etc. dans le panier supérieur.
• Placez les éléments les plus gros et lourds, comme les assiettes, les plaques de cuisson, les casseroles, les bols, etc. dans le panier inférieur.

Remarque : Les très petites pièces ne devraient pas être lavées au lave-vaisselle car elles pourraient facilement tomber du panier et endommager l'appareil.

Avertissement !

• Les couteaux à lame longue rangés debout sont éventuellement dangereux.
• Ne laissez aucun élément dépasser le bas des paniers.
• Chargez toujours les ustensiles tranchants avec la pointe coupante vers le bas !
• Ne surchargez pas votre lave-vaisselle car les résultats seront moindres.

Ajuster le panier supérieur

Pour avoir plus d'espace au niveau du panier supérieur ou inférieur, pour ranger de la vaisselle plus haute/volumineuse, vous pouvez charger le panier supérieur en 2 positions. Retirez le panier supérieur et, selon la position souhaitée, ajustez les roulettes correspondantes sur le rail supérieur.

Respectez l'organisation de l'emplacement des couverts dans le panier prévu à cet effet. Consultez le tableau suivant pour la désignation éventuelle des pièces.

1 Cuillères à soupe	2 Fourchettes	3 Couteaux	4 Petites cuillères

Plan de chargement du panier

Respectez l'organisation générale de l'emplacement de la vaisselle et des couverts dans le panier. Consultez le tableau suivant pour la désignation éventuelle des pièces.

ODW 6031 E BI

Panier supérieur Panier inférieur

Tasses Sous-tasses Verres Tasses hautes Petite casserole
Marmite allant au four	Assiettes à dessert	Assiettes de table	Assiettes à soupe	Plat ovale
Assiettes à dessert en mélamine	Coupes en mélamine	Bol en verre Coupes à dessert Panier à couverts

ODW 4531 E BI

2 6 1 2 4 3 5 3 4

Panier supérieur Panier inférieur

Tasses Sous-tasses Verres Tasses hautes Coupes à dessert
Bol en verre Assiettes à dessert		Assiettes de table	Assiettes à soupe	Assiettes à dessert en mélamine
Coupe en mélamine	Plat ovale Petite casserole Panier à couverts

UTILISATION

Lavage des assiettes

- Respectez les étapes suivantes pour commencer le cycle de lavage :

1. Chargez le panier du lave-vaisselle
2. Ajoutez le détergent ou le produit de rinçage

Important : Veillez à ce que le robinet/alimentation d'eau soit ouvert, que l'appareil soit branché au secteur et que la porte soit correctement refermée.

1. Appuyez sur le bouton ⏻ pour allumer le lave-vaisselle.

Appuyez sur P pour sélectionner votre programme, consultez la section Sélection du programme. Si le lave-vaisselle n'est pas complètement rempli, vous pouvez sélectionner le mode de demi-charge. Ce mode vous permet d'économiser à la fois l'eau et l'électricité lorsque vous utilisez les paniers inférieur et supérieur du lave-vaisselle. Appuyez sur le bouton 1/2, et l'indicateur de demi-charge s'allume.

Remarque :

• Ce mode ne peut être utilisé qu'avec les paramètres de programme Intensif, Universel, Eco, Verre et 90 min.

• Nous vous recommandons d'utiliser la fonction demi-charge si la vaisselle n'est que légèrement sale.

• Pour la fonction de minuterie (retardateur), veuillez consulter la section MINUTERIE - RETARDER LE LAVAGE.

Appuyez sur le bouton ▷ II.

- Appuyez sur le bouton pour arrêter le programme en cours.

Remarque : Les voyants du programme indiquent l'état du lave-vaisselle :

a) Voyant du programme allumé : veille ou pause
b) Voyant du programme clignotant : cycle de lavage en cours

1. Lorsque le cycle de lavage est terminé, le lave-vaisselle émet un bip pendant 8 secondes, puis s'arrête.

2. Arrêtez l'appareil avec le bouton et coupez l'arrivée d'eau.

3. Ouvrez la porte du lave-vaisselle.

Avertissement ! Il est dangereux d'ouvrir la porte durant le lavage, car l'eau chaude peut vous brûler.

• Patientez quelques minutes avant de vider le lave-vaisselle pour éviter la manipulation de vaisselle et d'ustensiles tant qu'ils sont encore chauds. De plus, ils sècheront mieux.
• Videz le lave-vaisselle.

Mise en pause du cycle de lavage

- Le programme de lavage peut être modifié lorsque le lave-vaisselle n'a fonctionné que pendant peu de temps. Sinon, il se peut que le détergent soit déjà libéré et que l'appareil ait déjà vidé l'eau de lavage.

• Appuyez sur le bouton, puis sur le bouton pendant plus de 3 secondes. L'appareil se mettra en mode veille.
• Changez le programme et réglez sur le cycle souhaité.
• Appuyez à nouveau sur le bouton pour continuer le cycle de lavage.

Remarque : Si la porte est ouverte durant le lavage, la machine se mettra en pause. Lorsque vous refermez la porte, la machine continuera de fonctionner 10 secondes plus tard.

- Si un plat a été oublié, vous pouvez mettre le programme en pause et l'ajouter, mais veillez à ce que le compartiment de détergent ne soit pas déjà ouvert.

1. Appuyez sur le bouton pour mettre en pause le cycle de lavage.
2. Une fois que les bras gicleurs sont immobiles, la porte peut être totalement ouverte.
3. Ajoutez les plats oubliés.
4. Refermez la porte et appuyez sur le bouton. De l'ave-vaisselle continuera de fonctionner 10 secondes plus tard.

VERROU ENFANTS

• Le verrou enfants peut être activé lorsque le lave-vaisselle fonctionne ou a été enclenché avec la fonction de départ différé.
• Appuyez sur les boutons demi-charge et de la minuterie simultanément pendant 3 secondes. Tous les boutons du lave-vaisselle sont verrouillés et le voyant correspondant est allumé. Pour désactiver le verrou enfants, appuyez à nouveau sur les deux boutons pendant 3 secondes.

RECOMMENDATIONS SUR LE TYPE DE DÉTERGENT

Consultez les notes ci-dessous pour améliorer les résultats de lavage, tout en réduisant à la fois votre consommation énergétique et l'impact environnemental :

• Dosez la quantité de détergent et de sel en vous appuyant sur les recommandations/les exigences du fabricant et en tenant compte de la quantité et du degré de salissure de la vaisselle.
• Ne mélangez pas différents sels et détergents.
• N'utilisez pas de détergents à base d'éléments corrosifs ou de solvants.
• Évitez le surdosage.

Attention : Un dosage inapproprié de détergent, de sel et d'autres additifs peut endommager le produit et compromettre son bon fonctionnement.

SELECTION DU PROGRAMME

ODW 6031 E BI

Le tableau ci-dessous indique les programmes les plus adaptés aux niveaux de résidus alimentaires de la vaisselle et la quantité de détergent nécessaire. Il donne également des informations sur les programmes.

Programme	Informations et objectif	Description du cycle	Détergent Pré/Principal	Durée de fonctionnement en min	Consommation énergétique en kWh	Consommation d'eau en litres	Produit de rinçage
Intensif	Pour la vaisselle très sale, et les casseroles, poêles, assiettes, etc. normalement sales avec des résidus secs.	Pré-lavage 50 °CLavage 65 °CRinçageRinçageRinçage 65 °CSéchage	4/16 g(1 ou 2 pièces)	205 1,621	17,8		★
Universel	Pour la vaisselle normalement sale comme les casseroles, les assiettes, les verres et les poêles légèrement sales.	Pré-lavage 45 °CLavage 55 °CRinçageRinçage 65 °CSéchage	4/16 g(1 ou 2 pièces)	175 1,302	14,3		★
(*EN 60436)	Il s'agit du programme normal ; il convient pour nettoyer la vaisselle normalement sale, et c'est le programme le plus efficace en termes de consommation combinée d'énergie et d'eau pour ce type de vaisselle.	Lavage 45 °CRinçageRinçage 60 °CSéchage	4/16 g(1 ou 2 pièces)	220 0,923	11		★
Verre	Pour la vaisselle et les verres légèrement sales.	Pré-lavageLavage 50 °CRinçageRinçage 65 °CSéchage	4/16 g(1 ou 2 pièces)	120 1,100	14,3		★
90 min	Pour la vaisselle normalement sale qui ne nécessite pas un séchage intensif.	Lavage 60 °CRinçageRinçage 65 °CSéchage	20 g(1 pièce)	90 1,350	1,7		★
Rapide	Un rinçage rapide de la vaisselle légèrement sale sans séchage.	Lavage 50 °CRinçageRinçage 45 °C	20 g(1 ou 2 pièces)	30 0,751	1,2 –

REMARQUE :

* ECO: Ce programme convient pour nettoyer la vaisselle normalement sale et, pour ce type d'utilisation, c'est le programme le plus efficace en termes de consommation combinée d'énergie et d'eau. Il permet d'évaluer la conformité à la législation en matière d'écoconception EU.

Remarque :

Les valeurs indiquées pour les programmes autres que le programme ECO ne sont fournies qu'à titre indicatif.

ODW 4531 E BI, selon EN 60436

Le tableau ci-dessous indique les programmes les plus adaptés aux niveaux de résidus alimentaires de la vaisselle et la quantité de détergent nécessaire. Il donne également des informations sur les programmes.

Programme	Informations et objectif	Description du cycle	Détergent Pré/Principal	Durée de fonctionnement en min	Consommation énergétique en kWh	Consommation d'eau en litres	Produit de rinçage
Intensif	Pour la vaisselle très sale, et les casseroles, poêles, assiettes, etc. normalement sales avec des résidus secs.	Pré-lavage 50 °CLavage 65 °CRinçageRinçageRinçage 65 °CSéchage	4/13 g 205	1,378 15,3			★
Universel	Pour la vaisselle normalement sale comme les casseroles, les assiettes, les verres et les poêles légèrement sales.	Pré-lavage 45 °CLavage 55 °CRinçageRinçage 65 °CSéchage	4/13 g 175	1,287 13,1			★
(*EN 60436)	Il s'agit du programme normal; il convient pour nettoyer la vaisselle normalement sale, et c'est le programme le plus efficace en termes de consommation combinée d'énergie et d'eau pour ce type de vaisselle.	Lavage 45 °CRinçageRinçage 60 °CSéchage	17 g 235	0,704 9			★
Verre	Pour la vaisselle et les verres légèrement sales.	Pré-lavageLavage 50 °CRinçageRinçage 65 °CSéchage	4/13 g 120	0,934 13,1			★
90 min	Pour la vaisselle normalement sale qui ne nécessite pas un séchage intensif.	Lavage 60 °CRinçageRinçage 65 °CSéchage	17 g 90	1,234 10,2			★
Rapide	Un rinçage rapide de la vaisselle légèrement sale sans séchage.	Lavage 50 °CRinçageRinçage 45 °C	12 g 30	0,611 10 –

Remarque :

* ECO: Ce programme convient pour nettoyer la vaisselle normalement sale et, pour ce type d'utilisation, c'est le programme le plus efficace en termes de consommation combinée d'énergie et d'eau. Il permet d'évaluer la conformité à la législation en matière d'écoconception EU.

Remarque :

Les valeurs indiquées pour les programmes autres que le programme ECO ne sont fournies qu'à titre indicatif.

MINUTERIE - RETARDER LE LAVAGE

10 Le lave-vaisselle est équipé d'une fonction de minuterie qui permet un rinçage ultérieur. Choisissez entre un délai de 3, 6 ou 9 heures.

- Appuyez sur le bouton différé (fonction de départ différé). Le temps sélectionné sera indiqué par un LED rouge. Le processus de lavage commence en fonction du délai défini.

NETTOYAGE ET ENTRETIEN

• Avertissement ! Pour le nettoyage, n'utilisez jamais des solvants, matériaux abrasifs, brosses dures ou objets métalliques ou tranchants. Les solvants sont dangereux pour notre santé et peuvent attaquer les pièces en plastique, et les outils et mécanismes de nettoyage abrasifs peuvent rayer la(les) surface(s).
• Nettoyez les surfaces extérieures du produit à l'aide d'un chiffon légèrement humide et séchez-les bien. Veillez à ne pas laisser l'eau pénétrer à l'intérieur (ex. : au niveau des boutons).
• Nettoyez le contour de la porte avec uniquement un chiffon doux, chaud et humide. Afin d'éviter que l'eau pénètre dans le mécanisme de verrouillage de la porte et les composants électriques, n'utilisez aucun type de détergent sous forme de vaporisateur.

Nettoyage du filtre monté

Le filtre empêche que des déchets alimentaires ou que d'autres objets ne rentrent dans la pompe. Inspectez les filtres à chaque utilisation du lave-vaisselle pour vous assurer qu'il n'y a pas de blocage.

11 Le système du filtre consiste en un filtre à grosses mailles, un filtre plat (filtre principal) et un microfiltre (petites mailles).

• Filtre principal A : Les particules de nourriture et de saleté piégées par ce filtre sont pulvérisées par un jet d'eau spécial du bras gicleur et lavées pour évacuation.
• Microfiltre B : Ce filtre retient les résidus de saleté et de nourriture dans l'emplacement du siphon et les empêche d'être déposés sur la vaisselle durant le cycle de lavage.
• Filtre à grosses mailles C : Les plus grands détritus, tels les morceaux d'os ou de verre pouvant bloquer l'évacuation sont retenus par le filtre à grosses mailles. Pour retirer les détritus pris par le filtre, pincez légèrement le bouchon sur le haut du filtre et retirez-le.

Démontez et nettoyez le filtre en respectant les étapes suivantes :

• Tournez le bouchon du filtre (filtre C) dans le sens inverse des aiguilles d'une montre et retirez l'assemblage entier du filtre.
  • Retirez les filtres B et C.
• Retirez le filtre C.
• Nettoyez les filtres sous l'eau courante et retirez tous les résidus et corps étrangers.
• Le remontage doit être effectué dans l'ordre inverse. Veillez à ce que l'assemblage du filtre soit correctement monté.

Remarque ! N'utilisez jamais le lave-vaisselle sans que le système du filtre soit installé.

Nettoyage des bras gicleurs

12 Les bras gicleurs peuvent être facilement retirés pour un nettoyage régulier des embouts, afin d'éviter d'éventuels blocages.

Nous recommandons de les nettoyer tous les deux mois.

• Prenez le bras gicleur par le milieu, tirez-le vers le haut/bas et retirez-le.
  • Lavez les bras sous l'eau courante.
• Remettez-les soigneusement en place et veillez à ce qu'ils soient correctement fixés et puissent tourner librement.

DÉTARTRAGE

Le détartrage n'est pas nécessaire si le détergent est correctement dosé. Si vous souhaitez détartrer le produit, suivez les instructions du fabricant du détartrant utilisé. Vous pouvez trouver des détartrants auprès des détaillants.

CODES D'ERREUR

Code Signification Causes possibles
Le voyant clignote.	Durée plus longue d'arrivée	Robinets fermésArrivée d'eau limitéePression d'eau trop faible
Le voyant clignote.	Débordement	Un élément du lave-vaisselle fuit
Les voyants clignotent.	Température requise non atteinte	Mauvais fonctionnement de l'élément chauffant
Les voyants ECO, et clignotent.	Erreur de communication entre le circuit imprimé principal et le circuit imprimé de l'écran.	Circuit ouvert ou rupture de câblage de communication.

Lorsqu'un code d'ERREUR apparaît et que vous ne pouvez pas résoudre le problème, veuillez contacter le service client.

Les lignes directes respectives figurent sur la carte de garantie fournie.

DÉPANNAGE

En cas de problèmes pendant le fonctionnement, veuillez consulter le tableau suivant. Si les problèmes ne peuvent pas être résolus comme indiqué à la colonne Solutions ou que des pièces de rechange sont nécessaires en cas de réparation par vos soins, contactez le centre de service. Les lignes directes respectives figurent sur la carte de garantie fournie avec ce produit. Veuillez noter qu'une réparation inappropriée faite par vos soins peut entraîner des risques et l'annulation de la garantie, et doit être évitée, en cas de doute.

Problème Causes possibles Solutions
Le produit ne fonctionne pas	• Alimentation interrompue • Vérifiez la connexion électrique
	• Pression d'eau trop faible • Vérifiez le raccordement de l'alimentation en eau et l'ouverture du robinet
	• La porte du lave-vaisselle est mal fermée	• Vérifiez que la porte est correctement fermée
L'eau n'est pas évacuée hors du lave-vaisselle	• Tuyau d'évacuation plié • Vérifiez le tuyau d'évacuation
	• Le filtre est obstrué • Vérifiez et nettoyez le filtre dégrossisseur
	• L'évier de la cuisine est obstrué	• Vérifiez que l'évier de la cuisine évacue bien l'eau ou appelez un réparateur pour obtenir de l'aide
Présence de mousse dans le bac	• Détergent inapproprié • N'utilisez qu'un détergent adapté au lave-vaisselle
	• Produit de rinçage déversé	• Essuyez le produit de rinçage renversé
Présence de mousse à l'intérieur	• Un détergent avec un colorant a été utilisé	• N'utilisez qu'un détergent sans colorant
Film blanc sur la surface intérieure	• Minéraux présents dans l'eau dure	• Nettoyez régulièrement l'intérieur avec une éponge humide
Taches de rouille sur les couverts	• Les couverts ne résistent pas à la corrosion	• Ne mettez pas ces couverts dans le lave-vaisselle
	• Un programme n'était pas en cours d'exécution après avoir versé le sel	• Lancez toujours un programme rapide après avoir ajouté du sel
	• Le couvercle de l'adoucisseur n'est pas bien fixé	• Vérifiez et resserrez-le
Bruit de cognement dans le lave-vaisselle	• Un bras gicleur heurte un élément de vaisselle dans le panier	• Interrompez le programme et disposez à nouveau les éléments
Bruit de cliquetis • Des éléments de vaisselle ne sont pas bien maintenus dans le lave-vaisselle
Bruit de cognement dans les conduites d'eau	• Causé par l'installation du lave-vaisselle sur site ou par une section transversale de la canalisation	• Cela n'a aucune influence sur le fonctionnement du lave-vaisselle
La vaisselle n'est pas propre	• Vaisselle chargée de manière inappropriée	• Placez à nouveau la vaisselle
	• Les bras gicleurs sont bloqués
	• Quantité insuffisante de détergent • Ajoutez plus de détergent
	• Le programme n'était pas assez puissant	• Sélectionnez un autre programme
	• Le filtre est sale ou mal inséré	• Nettoyez le filtre et veillez à ce qu'il soit bien fixé
Les verres sortent opaques	• Quantité excessive de détergent • Utilisez moins de détergent et choisissez un cycle plus court pour nettoyer les verres
Traces grises ou noires sur la vaisselle	• Les ustensiles en aluminium ont frotté contre la vaisselle	• Utilisez un détergent légèrement abrasif pour la nettoyer
Les réceptacles de distributeur contiennent des résidus de détergent	• Le distributeur de détergent est bloqué	• Placez à nouveau la vaisselle
La vaisselle ne sèche pas	• Charge incorrecte
	• Le niveau du produit de rinçage est trop bas	• Augmentez le niveau du produit de rinçage
	• Vaisselle trop vite retirée • Ne retirez	pas la vaisselle immédiatement après la fin du cycle de lavage

CARACTERISTIQUES

Consommation énergétique 1760 - 2100 W
Tension nominal / Fréquence	220 - 240 V ~ 50 Hz
Pression d'eau (écoulement d'eau) 0,4 - 10 bar / 0,04 - 1 MPa
Température de l'eau Froide

FR

- Voir site web ci-dessus pour de plus amples détails techniques ou contactez le fabricant pour recevoir une fiche technique. www.ok-online.com

Notes concernant la consommation en eau et énergétique du lave-vaisselle

• Le programme eco est utilisé pour nettoyer une vaisselle normalement sale. À cet effet, il s'agit du programme le plus efficace en termes de consommation combinée d'eau et d'énergie et il permet d'évaluer la conformité à la législation en matière d'écoconception EU.
• En chargeant le lave-vaisselle ménager jusqu'à la capacité indiquée par le fabricant, les consommations d'eau et d'énergie peuvent être réduites. Disposez correctement la vaisselle conformément aux schémas permettant de charger le lave-vaisselle de ce mode d'emploi. Un cycle de lavage inefficace et d'éventuels dysfonctionnements peuvent résulter d'un chargement inapproprié.
• Un prélavage manuel de la vaisselle peut mener à des consommations d'eau et d'énergie plus élevées et n'est pas recommandé.
• L'utilisation d'un lave-vaisselle ménager pour faire la vaisselle permet généralement de consommer moins d'énergie et d'eau que le lavage à la main, si le lave-vaisselle ménager est utilisé conformément au mode d'emploi du fabricant.
• Les valeurs de la durée du programme ainsi que celles des consommations d'eau et d'énergie de tous les programmes comprenant un cycle d'opération figurent dans les tableaux correspondants de ce mode d'emploi.
• Respectez les informations relatives à une installation appropriée (y compris l'alignement horizontal, le raccordement à la source d'alimentation, les canalisations d'eau) contenues dans ce mode d'emploi.
• Le sel, les produits de nettoyage et autres additifs doivent être correctement utilisés. Un dosage inapproprié accroit la pollution de l'environnement et peut endommager l'appareil.
• Avant chaque utilisation, retirez tous les objets étrangers du lave-vaisselle ménager.
• Un nettoyage régulier et une conformité aux mesures et intervalles de nettoyage optimaux pour éviter tout dépôt de calcaire, sont des consignes importantes. Veuillez consulter le chapitre sur Nettoyage et entretien.
• Une vérification régulière des filtres et des intervalles de nettoyage optimaux sont des consignes importantes. Veuillez consulter le chapitre sur Nettoyage et entretien.

MISE AU REBUT

Ne pas éliminer cet appareil dans les déchets ménagers municipaux non triés. Les retourner au point de collecte désigné pour le recyclage des WEEE. Se conduire ainsi aidera à préserver les ressources et à protéger l'environnement. Contacter votre revendeur ou les autorités locales pour de plus amples informations.

CONGRATULAZIONI
