31711 - Programmateur électrique HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Programmateur électrique modulaire
Marque	Hager
Modèle	31711
Type de programmation	Hebdomadaire (7 jours)
Nombre de zones	1 zone
Compatibilité	Convecteurs à fil pilote (4 ordres), convecteurs sans fil pilote, plancher/plafond rayonnant
Alimentation	230 V~ +10/-15% / 240 V~ ±6%, 50/60 Hz
Puissance absorbée	Environ 1 VA
Réserve de marche	8 jours après 120 h de charge
Précision de l'horloge	1 seconde par 24 h
Sorties fil pilote	500 mA par zone
Raccordement	Bornes à cages, section 1 à 4 mm²
Température de fonctionnement	-10 °C à +50 °C
Température de stockage	-20 °C à +60 °C
Encombrement	3 modules (17,5 mm x 3 = 52,5 mm de large)
Tension assignée de choc	4 kV
Protection amont	Disjoncteur 16 A
Altitude maximale	2000 m
Degré de pollution	2
Montage	Sur rail DIN (panneau)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Installation électrique conforme aux normes. Couper l'alimentation avant toute intervention.
Pièces détachées et réparabilité	En cas de dysfonctionnement, contacter le service après-vente Hager ou un professionnel qualifié.

FOIRE AUX QUESTIONS - 31711 HAGER

Comment régler l'heure sur le programmateur Hager 31711 ?

Tournez le disque de programmation ① dans le sens horaire pour positionner le jour et l'heure actuels face au repère ④. Ajustez ensuite avec le disque de mise à l'heure ②. Exemple : lundi 22h10.

Quelle est la différence entre le modèle 31011 et 31711 ?

Le modèle 31011 est un programmateur journalier (cycle de 24 heures), tandis que le 31711 est un modèle hebdomadaire (cycle de 7 jours). Le 31711 permet de programmer des plages horaires différentes selon les jours de la semaine.

Comment programmer des plages de confort et réduit ?

Utilisez le disque de programmation pour définir les plages horaires de température confort (position automatique ⊕). Les périodes non programmées correspondent au régime réduit. Pour le 31711, la programmation se fait par tranches de 2 heures.

Que faire si le programmateur ne fonctionne plus ?

Vérifiez d'abord l'alimentation électrique et le disjoncteur 16 A en amont. Si le programmateur reste inactif, une réserve de marche de 8 jours est prévue après 120 h de charge. Si le problème persiste, contactez le service après-vente Hager.

Quelle est la durée de la réserve de marche ?

La réserve de marche est de 8 jours après une charge de 120 heures. Cela permet de conserver les réglages en cas de coupure de courant temporaire.

Comment raccorder le programmateur à des convecteurs ?

Raccordez les bornes à cages (section 1 à 4 mm²) aux fils pilote des convecteurs. Pour les convecteurs sans fil pilote, utilisez un thermostat d'ambiance. Suivez les schémas de raccordement fournis dans la notice.

Puis-je utiliser ce programmateur avec un plancher chauffant ?

Oui, le programmateur est compatible avec les systèmes de plancher ou plafond rayonnant associés à des thermostats d'ambiance. La température réduite est généralement pré-réglée sur les thermostats.

Comment nettoyer l'appareil ?

Nettoyez l'appareil avec un chiffon sec et doux. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager le boîtier.

Quelle est la précision de l'horloge ?

L'horloge à quartz offre une précision de 1 seconde par 24 heures, assurant une programmation fiable des plages horaires.

Où trouver la notice complète ?

La notice complète est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez la télécharger ou demander une traduction par email.

MODE D'EMPLOI 31711 HAGER

Programmateurs modulaires analogiques, 1 zone, fil pilote

Les programmateurs modulaires analogiques permettent de programmer votre chauffage sur 1 zone pour mieux gérer votre confort et maîtriser vos dépenses d'énergie.

Les horaires que vous allez programmer vont définir les périodes de chauffage confort et les périodes de chauffage réduit.

• 31011 : modèle journalier (24 heures)
• 31711 : modèle hebdomadaire (7 jours)

Caractéristiques techniques :

Compatible avec convecteurs à fil pilote 4 ordres

Alimentation : 230V\~+10/-15%

240V\~+/-6%

Fréquence : 50/60Hz

Puissance absorbée : environ 1 VA

Réserve de marche : 8 jours après 120 h. de

charge

Précision de l'horloge : 1 sec./24 h.

Sorties fil pilote : 500 mA par zone

(plusieurs convecteurs

peuvent être

raccordés sur la même

sortie)

Raccordement par bornes à cages : 1 à 4 mm²

Température de fonctionnement : -10°C à +50°C

Température de stockage : -20°C à +60°C

Encombrement : 3 ■ (17,5 mm x 3)

Action de type : 1

Tension assignée de choc : 4kV

Tension et courant déclarés pour

les besoins d'émissions CEM : 230V-100mA

Protection en amont : disjoncteur 16A

Altitude max : 2000m

Structure du logiciel : classe A

Degré de pollution : 2

Dispositif de commande à montage indépendant pour montage sur panneau (rail DIN)

Présentation du produit

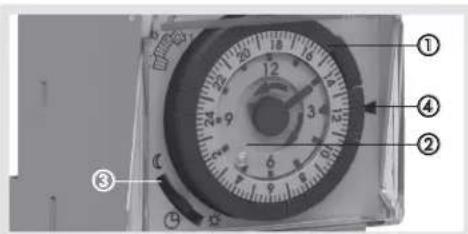

①Disque de programmation
②Disque de mise à l'heure.
③Sélecteur de choix du régime de fonctionnement.
④ Repère de mise à l'heure.

C Régime réduit en fonctionnement permanent.

Régime automatique programmé par l'horloge.

Régime confort en fonctionnement permanent.

En face avant avec accessoire 95594

En montage mural avec kit réf. 95593 comprenant 1 verrou + 2 cache-bornes

Fixation par vissage au travers de deux trous

Protection par clipsage des deux demi-coquilles

Possibilité de plomber les deux cache-bornes

Schémas de raccordement

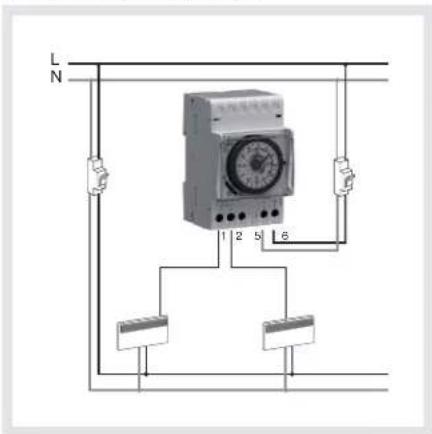

Pour convecteurs à fil pilote

Pour convecteurs sans fil pilote

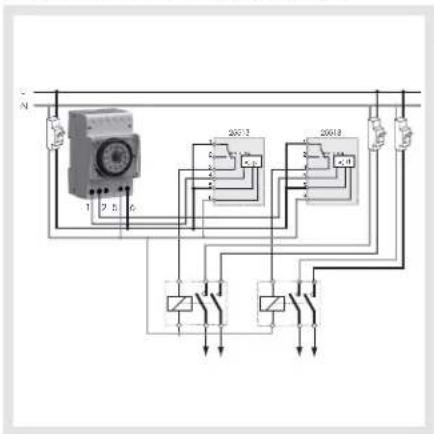

Pour plancher ou plafond rayonnant

N 1 2 3 4 20013 20013

Mise à l'heure

31011 Modèle journalier

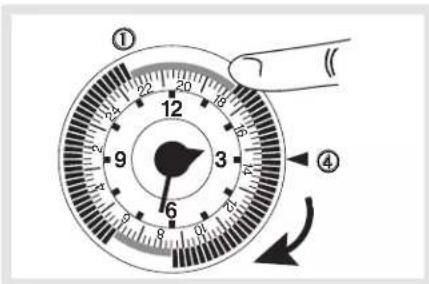

- Tournez le disque de programmation ① dans le sens horaire pour positionner l'heure actuelle lue sur le disque, face au repère ④.

① 22 20 19 12 9 3 6 ④

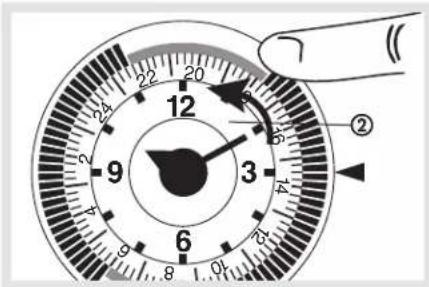

- Ajustez la mise à l'heure avec le disque de mise à l'heure ②(le sens est indifférent).

Exemple : 22 h10

12 9 6 1.0 24 20 3 3 14 6 ②

31711 Modèle hebdomadaire

- Tournez le disque de programmation ① dans le sens horaire pour positionner le jour et l'heure actuels lus sur le disque, face au repère ④.

① 12 9 3 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

- Ajustez la mise à l'heure avec le disque de mise à l'heure ② (le sens est indifférent).

Exemple : lundi (jour 1) 22 h10

12 9 3 6 20 15 8 4 20 16 ② ⑥ ③ ① ②

Réglage des températures

Si votre installation comporte des convecteurs à fil pilote

La température confort se règle sur le thermostat des convecteurs, pièce par pièce.

La température réduite est le plus souvent pré-réglée sur vos convecteurs, elle se traduit par un abaissement de température de 3 à 4 °C par rapport à la température confort.

Exemple : si vous réglez la température confort à 21 °C, la température réduite sera environ de 16 °C à 17 °C.

Si votre installation comporte des convecteurs sans fil pilote et un ou plusieurs thermostats d'ambiance

La température confort se règle sur le thermostat des convecteurs, pièce par pièce.

La température réduite se règle sur les thermostats d'ambiance (un thermostat pour chaque pièce).

Si votre installation comporte un système de chauffage par plancher ou plafond rayonnant et plusieurs thermostats d'ambiance

La température confort se règle sur les thermostats d'ambiance, pièce par pièce.

La température réduite est le plus souvent préréglée sur vos thermostats d'ambiance pièce par pièce, elle se traduit par un abaissement de température de 3 à 4 °C par rapport à la température confort.

Programmation

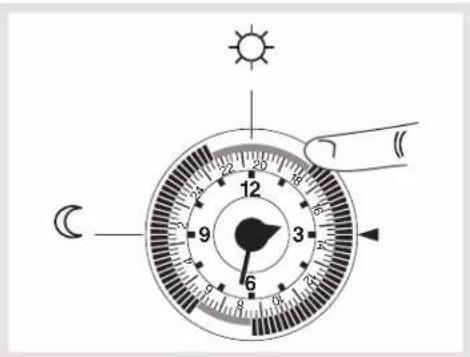

L'horloge à quartz de votre programmateur de chauffage permet de programmer les plages horaires correspondant aux températures confort et réduite.

La programmation réalisée se répétera automatiquement tous les jours (31011 modèle journalier) ou toutes les semaines (31711 modèle hebdomadaire) lorsque le sélecteur ③ est sur la position ⊕.

Programmation par tranches de :

• 31011 (modèle journalier) : 15 minutes.
• 31711 (modèle hebdomadaire) : 2 heures.
  Intervalle minimum entre deux changements de température :
• 31011 (modèle journalier) : 15 minutes.
• 31711 (modèle hebdomadaire) : 2 heures.

Exemple de programmation journalière

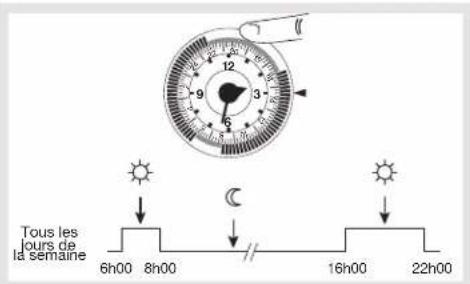

Tous les lours de la semaine 6h00 8h00 16h00 22h00

Exemple de programmation hebdomadaire

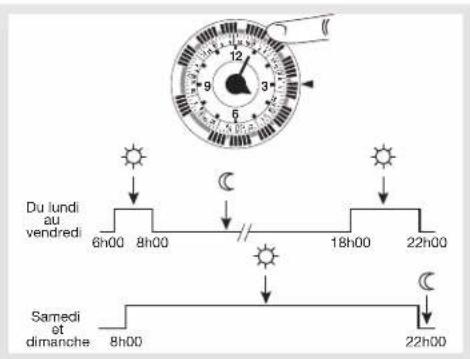

Du lundi au vendredi 6h00 8h00 18h00 22h00 Samedi ot dimanche 8h00 22h00

Comment éliminer ce produit

(déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur maine pour savoir où et comment ils peuvent se débarmasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.
